Действие электрического тока на организм Жизнь без тебя невозможна, но ты ее можешь лишить. Действие электрического тока на организм Жизнь без тебя невозможна, но ты ее можешь лишить.

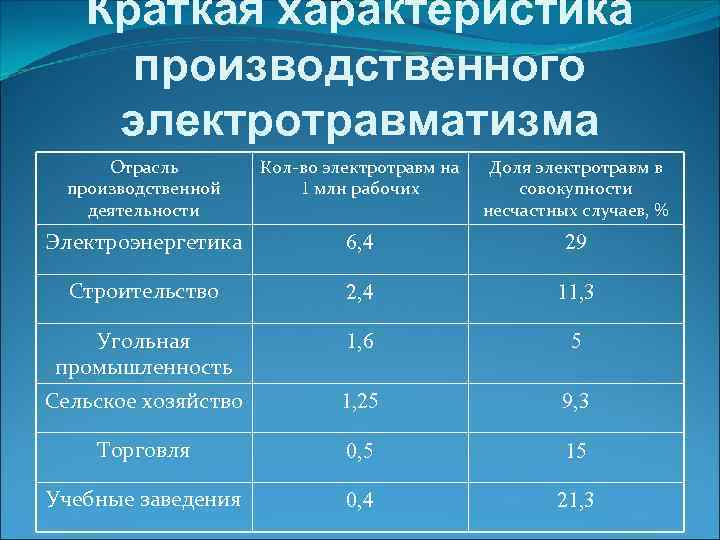

Краткая характеристика производственного электротравматизма Отрасль производственной деятельности Кол-во электротравм на 1 млн рабочих Доля Краткая характеристика производственного электротравматизма Отрасль производственной деятельности Кол-во электротравм на 1 млн рабочих Доля электротравм в совокупности несчастных случаев, % Электроэнергетика 6, 4 29 Строительство 2, 4 11, 3 Угольная промышленность 1, 6 5 Сельское хозяйство 1, 25 9, 3 Торговля 0, 5 15 Учебные заведения 0, 4 21, 3

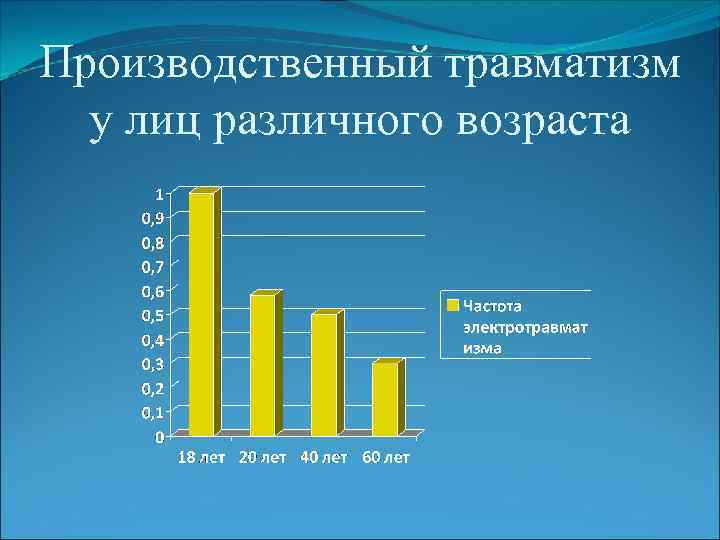

Производственный травматизм у лиц различного возраста Производственный травматизм у лиц различного возраста

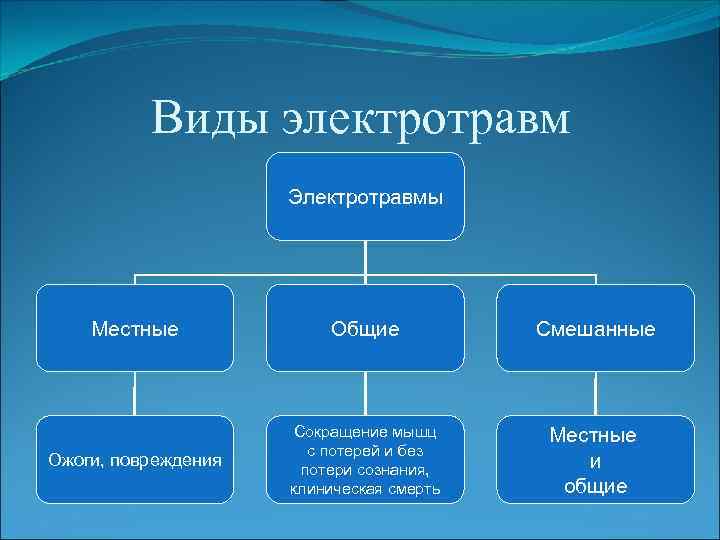

Виды электротравм Электротравмы Местные Общие Смешанные Ожоги, повреждения Сокращение мышц с потерей и без Виды электротравм Электротравмы Местные Общие Смешанные Ожоги, повреждения Сокращение мышц с потерей и без потери сознания, клиническая смерть Местные и общие

Действие тока на организм человека Термическое проявляется в ожогах и нагреве до высокой температуры Действие тока на организм человека Термическое проявляется в ожогах и нагреве до высокой температуры отдельных частей организма Биологическое проявляется в раздражении и возбуждении живых тканей организма ( сокращение мышц) Электролитическое нарушение физико-химического состава крови и лимфы

ЭЛЕКТРОМЕТКИ ЭЛЕКТРОМЕТКИ

Примеры электротравм Примеры электротравм

Факторы влияющие на исход поражения человека током Путь тока в теле человека Факторы влияющие на исход поражения человека током Путь тока в теле человека

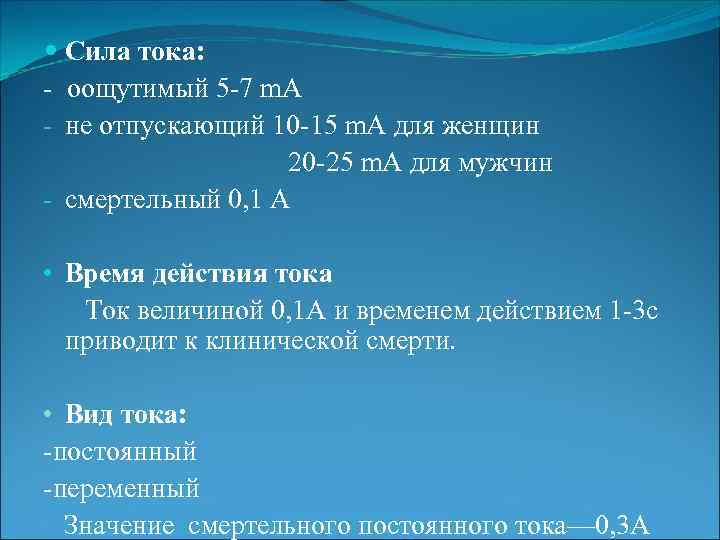

 Сила тока: - oощутимый 5 -7 m. A - не отпускающий 10 -15 Сила тока: - oощутимый 5 -7 m. A - не отпускающий 10 -15 m. A для женщин 20 -25 m. A для мужчин - смертельный 0, 1 А • Время действия тока Ток величиной 0, 1 А и временем действием 1 -3 с приводит к клинической смерти. • Вид тока: -постоянный -переменный Значение смертельного постоянного тока— 0, 3 А

Опасно ли напряжение 12 В? Пример взят из судебно-медицинских экспертиз. Швея по дороге на Опасно ли напряжение 12 В? Пример взят из судебно-медицинских экспертиз. Швея по дороге на швейную фабрику попала под дождь. Придя в цех, она села на стул, левую ногу поставила на бетонный пол, правую– на металлический каркас швейной машины; при этом она правой рукой начала включать двигатель. А левой взялась за светильник напряжением 12 В. Изоляция светильника была повреждена, и швея оказалась в электрической цепи напряжением 12 В по схеме «левая рука—ноги» . В результате смертельное поражение током.

Опасно ли напряжение 220 В? Ток проходящий через тело человека, попавшего под напряжение 220 Опасно ли напряжение 220 В? Ток проходящий через тело человека, попавшего под напряжение 220 В определяется по формуле I чел = U / R чел = 220 / 1000 = 0, 22 А, а это больше смертельного тока в 2 раза. Это свидетельствует о необходимости строжайшего соблюдения требований электробезопасности при обслуживании электроприемников.

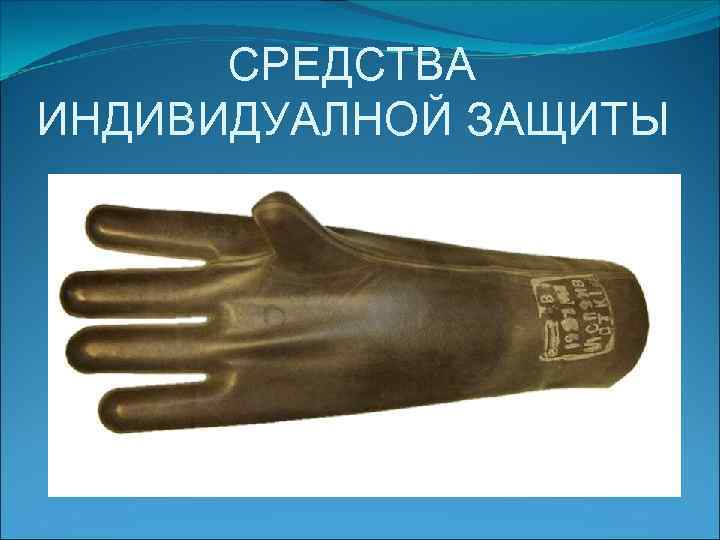

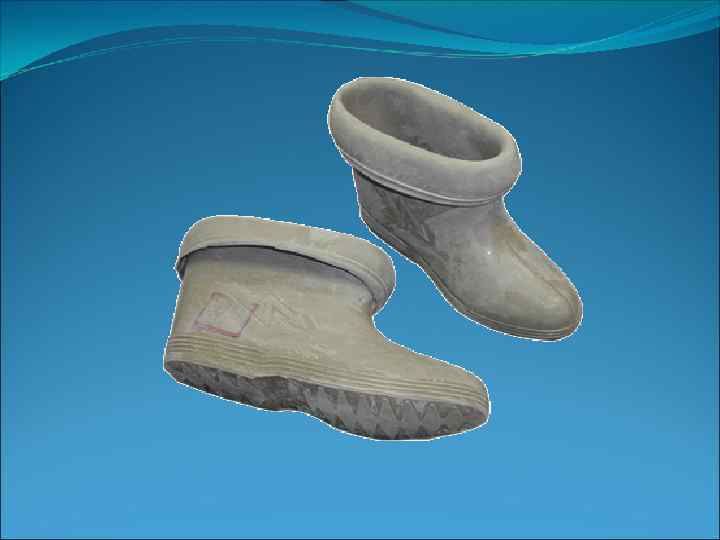

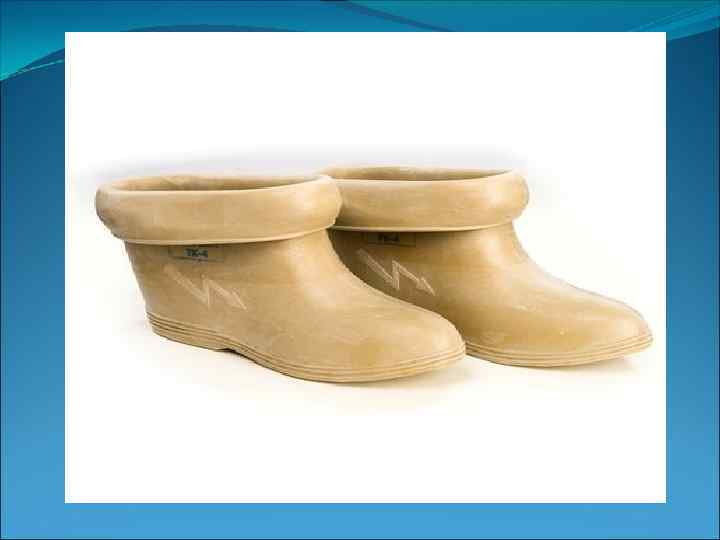

СРЕДСТВА ИНДИВИДУАЛНОЙ ЗАЩИТЫ СРЕДСТВА ИНДИВИДУАЛНОЙ ЗАЩИТЫ

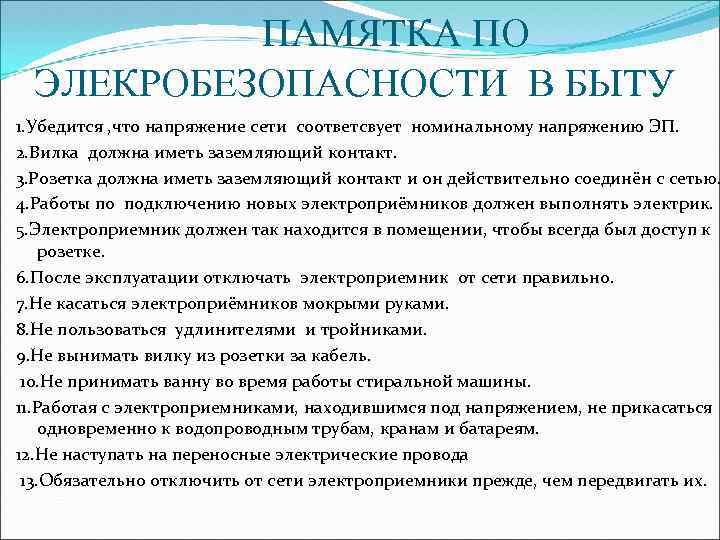

ПАМЯТКА ПО ЭЛЕКРОБЕЗОПАСНОСТИ В БЫТУ 1. Убедится , что напряжение сети соответсвует номинальному напряжению ПАМЯТКА ПО ЭЛЕКРОБЕЗОПАСНОСТИ В БЫТУ 1. Убедится , что напряжение сети соответсвует номинальному напряжению ЭП. 2. Вилка должна иметь заземляющий контакт. 3. Розетка должна иметь заземляющий контакт и он действительно соединён с сетью. 4. Работы по подключению новых электроприёмников должен выполнять электрик. 5. Электроприемник должен так находится в помещении, чтобы всегда был доступ к розетке. 6. После эксплуатации отключать электроприемник от сети правильно. 7. Не касаться электроприёмников мокрыми руками. 8. Не пользоваться удлинителями и тройниками. 9. Не вынимать вилку из розетки за кабель. 10. Не принимать ванну во время работы стиральной машины. 11. Работая с электроприемниками, находившимся под напряжением, не прикасаться одновременно к водопроводным трубам, кранам и батареям. 12. Не наступать на переносные электрические провода 13. Обязательно отключить от сети электроприемники прежде, чем передвигать их.
