Датчики температуры Датчики температуры на pn-переходах диодные

Датчики температуры

Датчики температуры на pn-переходах (диодные, транзисторные); термопары; резистивные; ультразвуковые; кварцевые; индукционные;

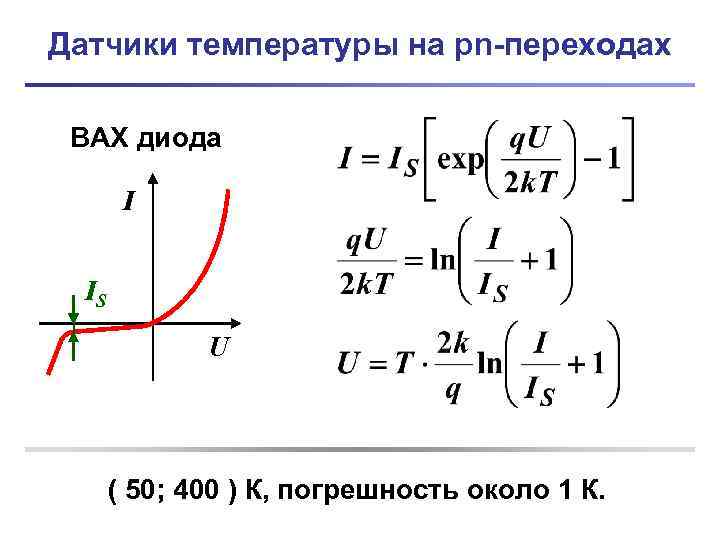

Датчики температуры на pn-переходах ВАХ диода I IS U ( 50; 400 ) К, погрешность около 1 К.

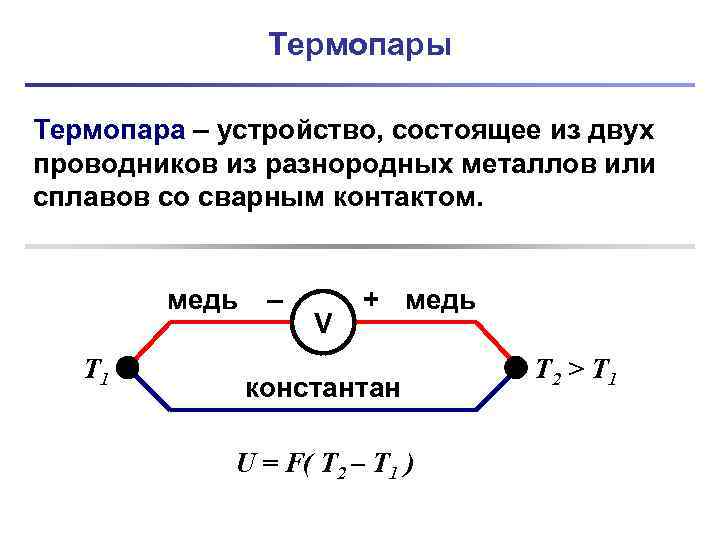

Термопары Термопара – устройство, состоящее из двух проводников из разнородных металлов или сплавов со сварным контактом. медь T 1 – V + медь константан U = F( T 2 – T 1 ) T 2 > T 1

Схема компенсации ЭДС в холодном спае – + IК – – + UT + ( 0; 1500 ) ºС, погрешность ± 0. 1 ºС

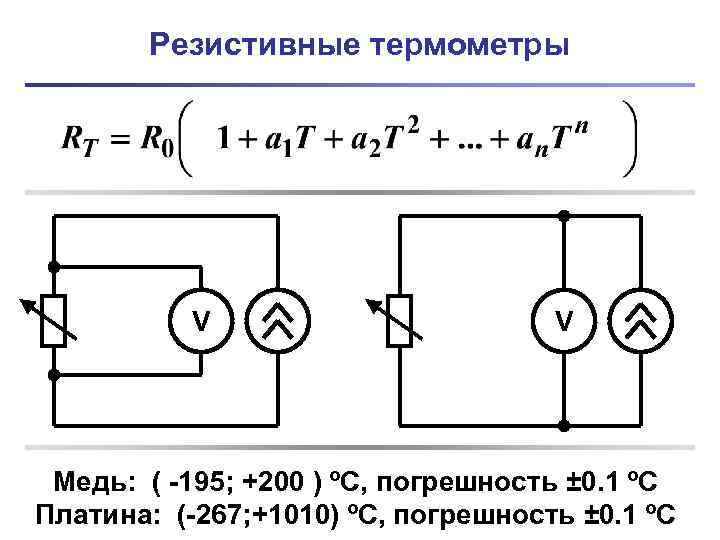

Резистивные термометры V V Медь: ( -195; +200 ) ºС, погрешность ± 0. 1 ºС Платина: (-267; +1010) ºС, погрешность ± 0. 1 ºС

Термисторы – термочувствительные резисторы, изготавливаемые из полупроводниковых материалов. Характеризуются высоким удельным сопротивлением и высоким отрицательным температурным коэффициентом сопротивления. ( -40; 150 ) ºС, погрешность ± 0. 01 ºС

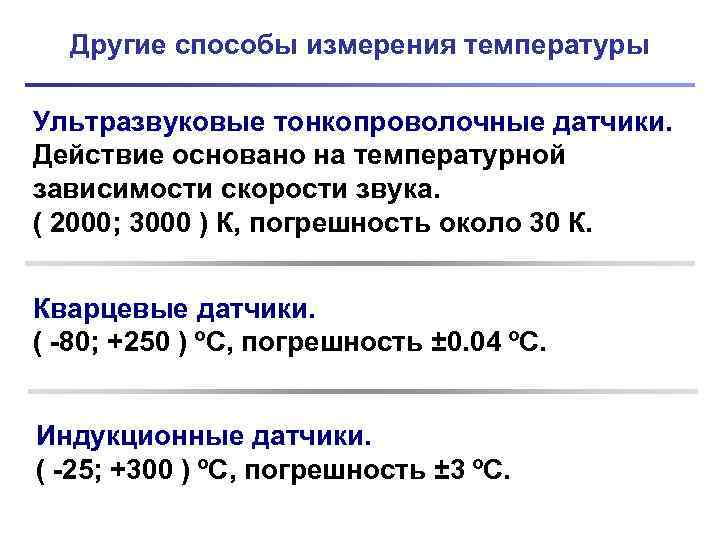

Другие способы измерения температуры Ультразвуковые тонкопроволочные датчики. Действие основано на температурной зависимости скорости звука. ( 2000; 3000 ) К, погрешность около 30 К. Кварцевые датчики. ( -80; +250 ) ºС, погрешность ± 0. 04 ºС. Индукционные датчики. ( -25; +300 ) ºС, погрешность ± 3 ºС.
