DASAR SEPEDA MOTOR Created by Heroe abi

DASAR SEPEDA MOTOR Created by : Heroe abi hafsah

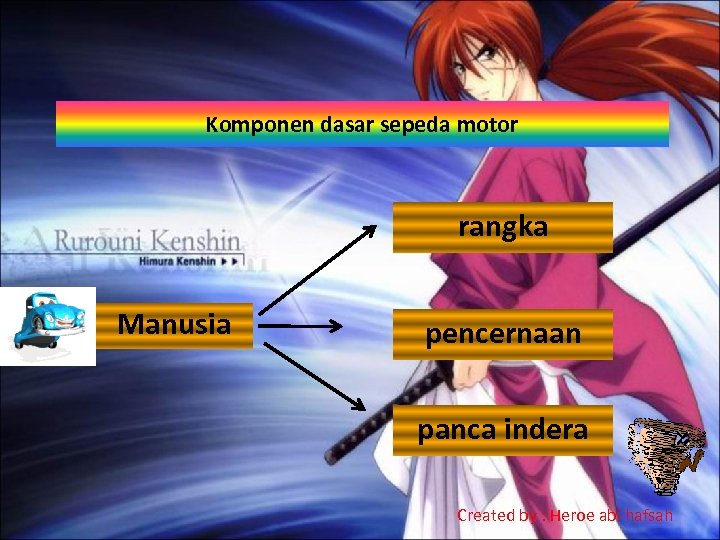

Komponen dasar sepeda motor rangka Manusia pencernaan panca indera Created by : Heroe abi hafsah

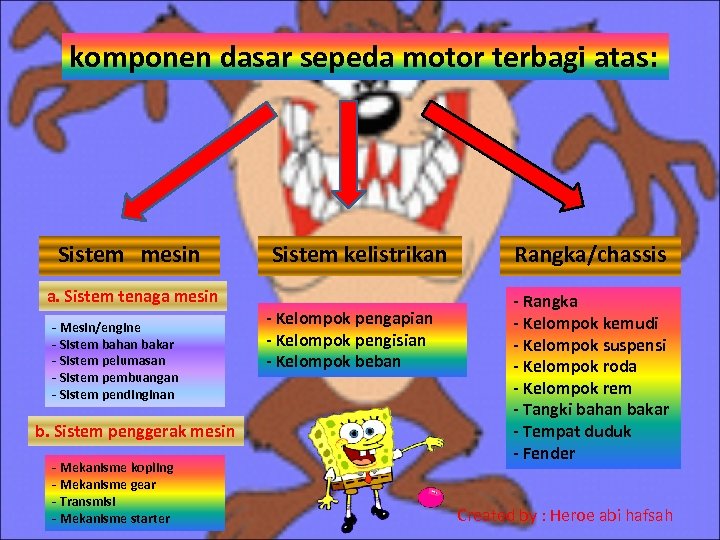

komponen dasar sepeda motor terbagi atas: Sistem mesin Sistem kelistrikan a. Sistem tenaga mesin - Mesin/engine - Sistem bahan bakar - Sistem pelumasan - Sistem pembuangan - Sistem pendinginan b. Sistem penggerak mesin - Mekanisme kopling - Mekanisme gear - Transmisi - Mekanisme starter - Kelompok pengapian - Kelompok pengisian - Kelompok beban Rangka/chassis - Rangka - Kelompok kemudi - Kelompok suspensi - Kelompok roda - Kelompok rem - Tangki bahan bakar - Tempat duduk - Fender Created by : Heroe abi hafsah

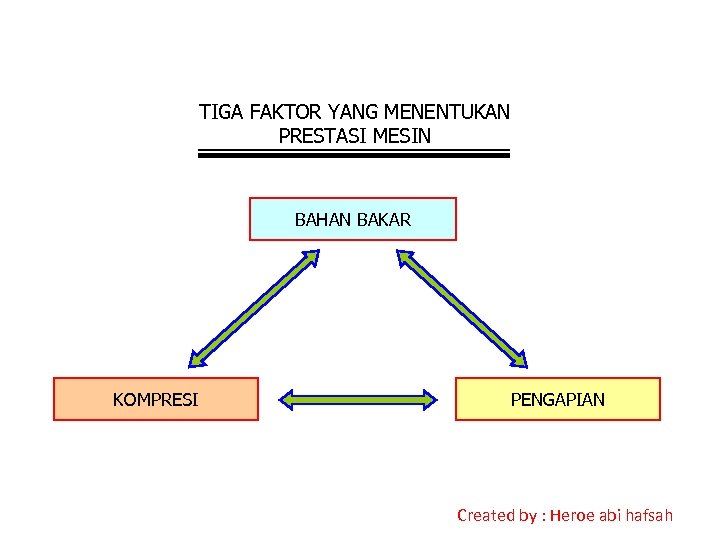

TIGA FAKTOR YANG MENENTUKAN PRESTASI MESIN BAHAN BAKAR KOMPRESI PENGAPIAN Created by : Heroe abi hafsah

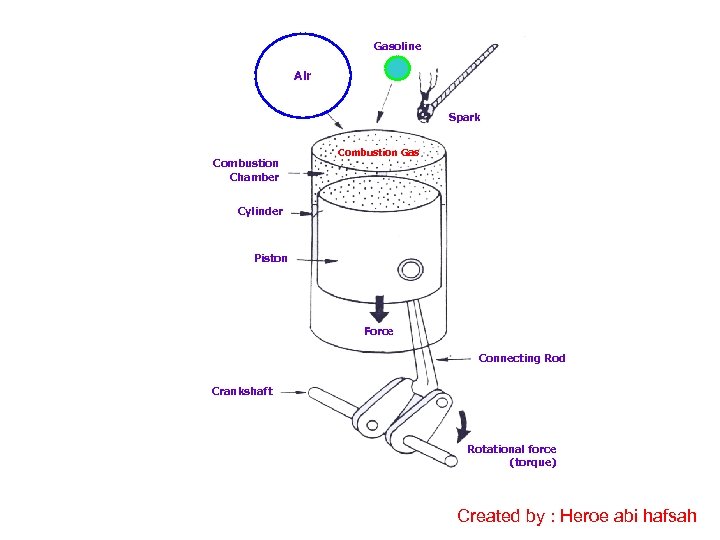

Gasoline Air Spark Combustion Chamber Combustion Gas Cylinder Piston Force Connecting Rod Crankshaft Rotational force (torque) Created by : Heroe abi hafsah

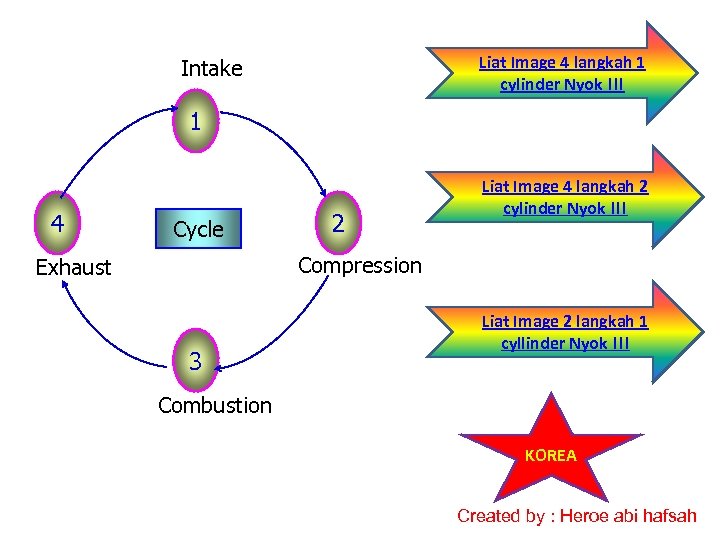

Liat Image 4 langkah 1 cylinder Nyok !!! Intake 1 4 Cycle 2 Liat Image 4 langkah 2 cylinder Nyok !!! Compression Exhaust 3 Liat Image 2 langkah 1 cyllinder Nyok !!! Combustion KOREA Created by : Heroe abi hafsah

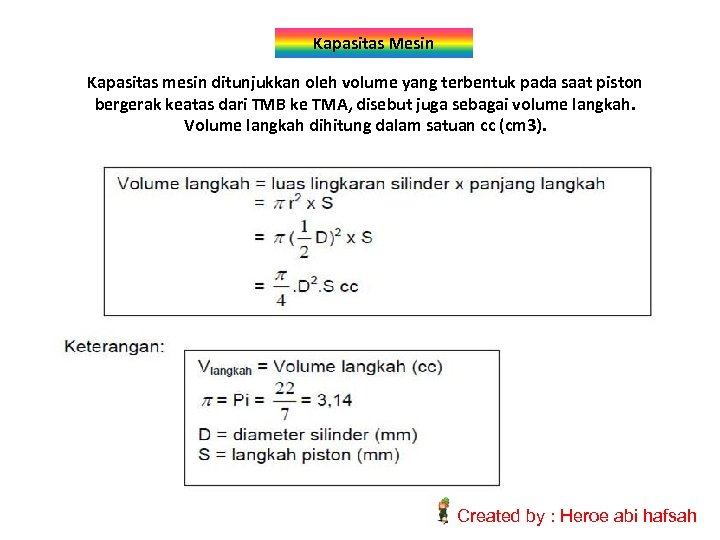

Kapasitas Mesin Kapasitas mesin ditunjukkan oleh volume yang terbentuk pada saat piston bergerak keatas dari TMB ke TMA, disebut juga sebagai volume langkah. Volume langkah dihitung dalam satuan cc (cm 3). Created by : Heroe abi hafsah

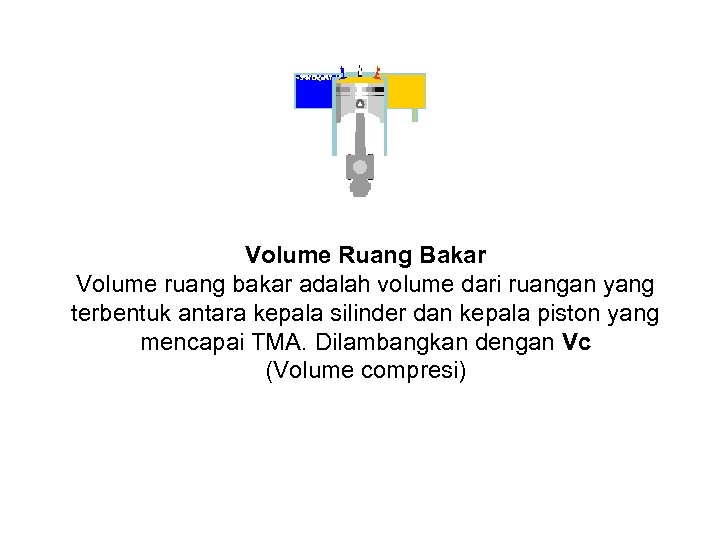

Volume Ruang Bakar Volume ruang bakar adalah volume dari ruangan yang terbentuk antara kepala silinder dan kepala piston yang mencapai TMA. Dilambangkan dengan Vc (Volume compresi)

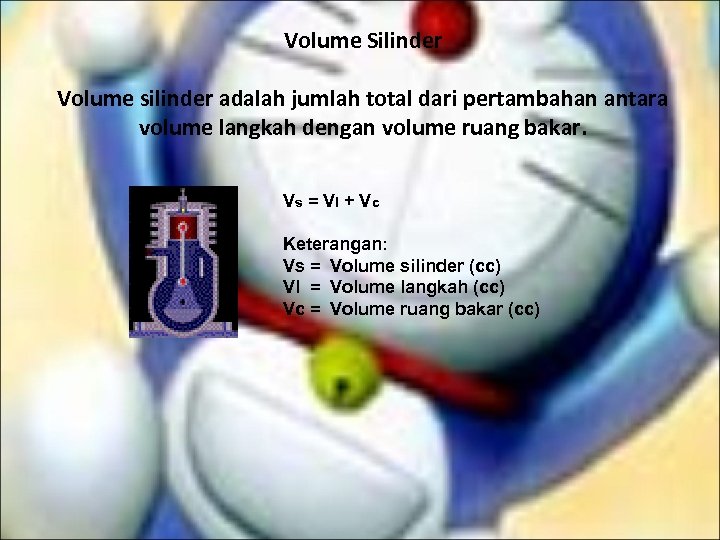

Volume Silinder Volume silinder adalah jumlah total dari pertambahan antara volume langkah dengan volume ruang bakar. Vs = V l + V c Keterangan: Vs = Volume silinder (cc) Vl = Volume langkah (cc) Vc = Volume ruang bakar (cc)

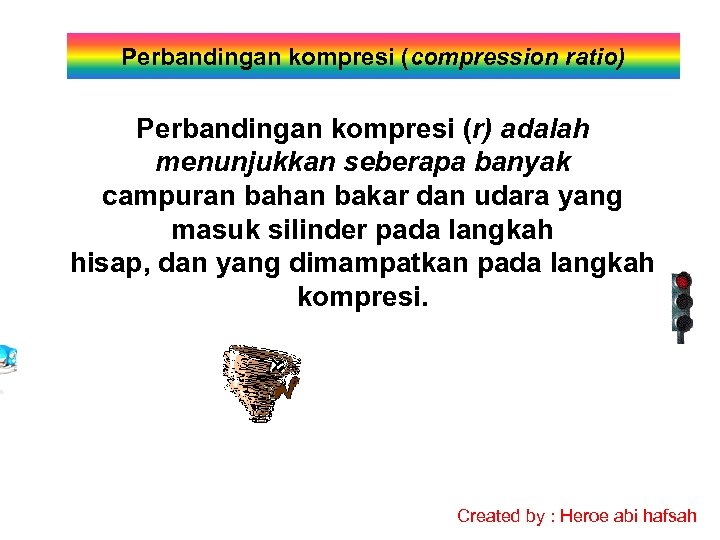

Perbandingan kompresi (compression ratio) Perbandingan kompresi (r) adalah menunjukkan seberapa banyak campuran bahan bakar dan udara yang masuk silinder pada langkah hisap, dan yang dimampatkan pada langkah kompresi. Created by : Heroe abi hafsah

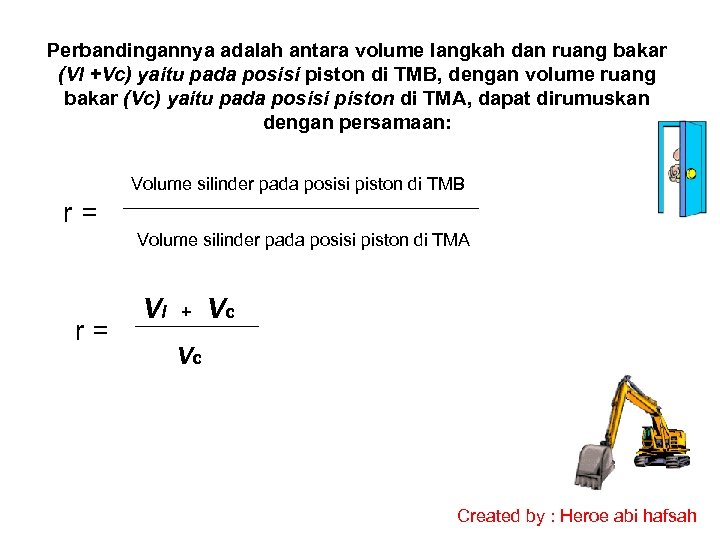

Perbandingannya adalah antara volume langkah dan ruang bakar (Vl +Vc) yaitu pada posisi piston di TMB, dengan volume ruang bakar (Vc) yaitu pada posisi piston di TMA, dapat dirumuskan dengan persamaan: Volume silinder pada posisi piston di TMB r= Volume silinder pada posisi piston di TMA r= Vl + Vc Vc Created by : Heroe abi hafsah

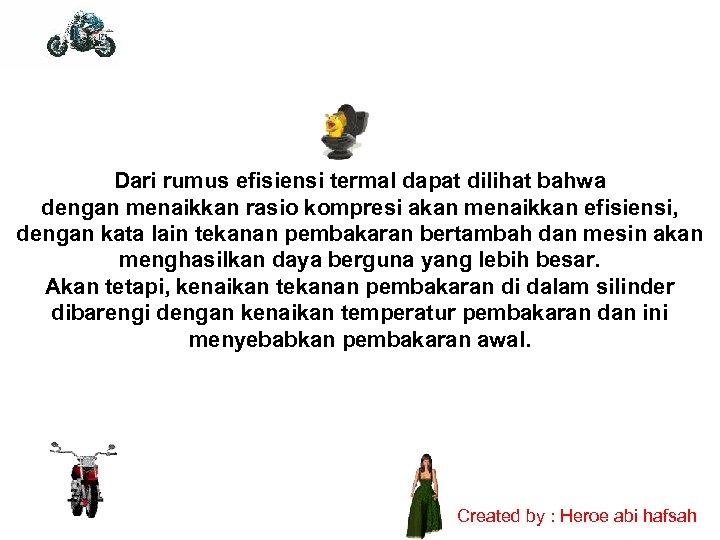

Dari rumus efisiensi termal dapat dilihat bahwa dengan menaikkan rasio kompresi akan menaikkan efisiensi, dengan kata lain tekanan pembakaran bertambah dan mesin akan menghasilkan daya berguna yang lebih besar. Akan tetapi, kenaikan tekanan pembakaran di dalam silinder dibarengi dengan kenaikan temperatur pembakaran dan ini menyebabkan pembakaran awal. Created by : Heroe abi hafsah

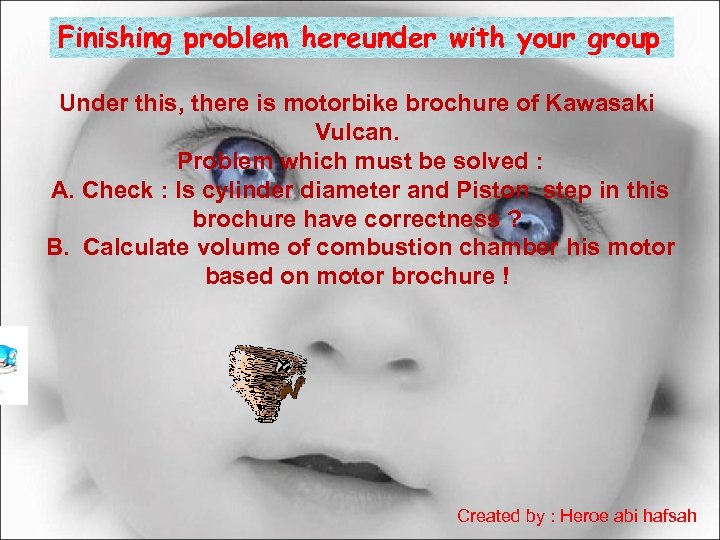

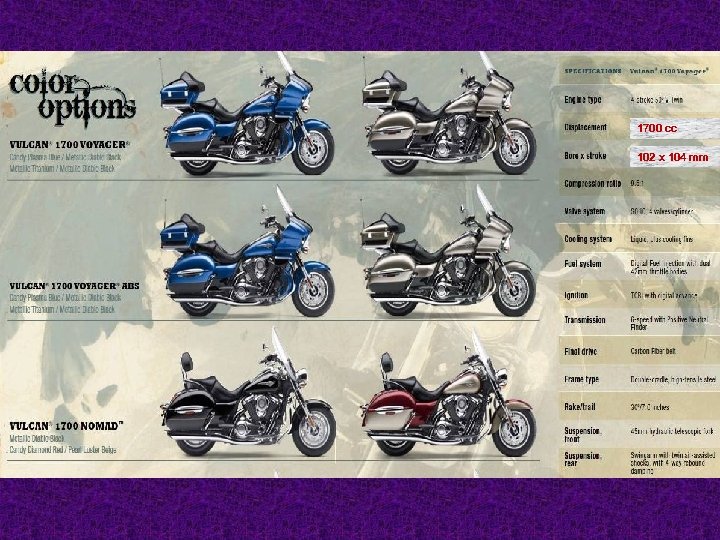

Finishing problem hereunder with your group Under this, there is motorbike brochure of Kawasaki Vulcan. Problem which must be solved : A. Check : Is cylinder diameter and Piston step in this brochure have correctness ? B. Calculate volume of combustion chamber his motor based on motor brochure ! Created by : Heroe abi hafsah

1700 cc 102 x 104 mm

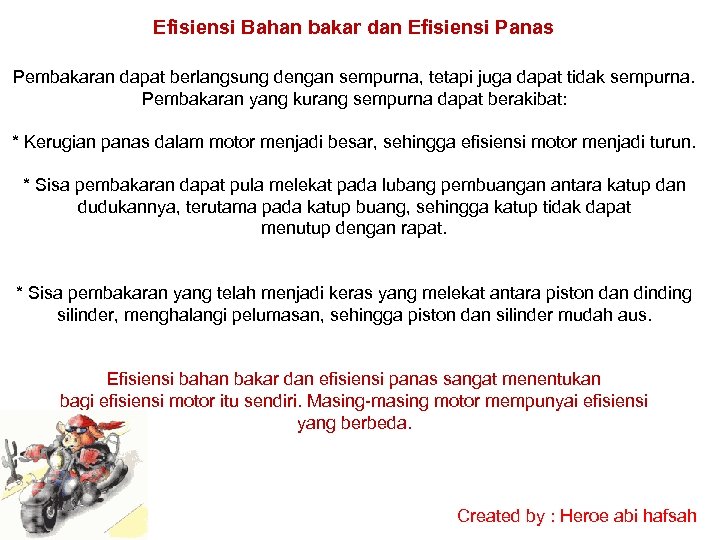

Efisiensi Bahan bakar dan Efisiensi Panas Pembakaran dapat berlangsung dengan sempurna, tetapi juga dapat tidak sempurna. Pembakaran yang kurang sempurna dapat berakibat: * Kerugian panas dalam motor menjadi besar, sehingga efisiensi motor menjadi turun. * Sisa pembakaran dapat pula melekat pada lubang pembuangan antara katup dan dudukannya, terutama pada katup buang, sehingga katup tidak dapat menutup dengan rapat. * Sisa pembakaran yang telah menjadi keras yang melekat antara piston dan dinding silinder, menghalangi pelumasan, sehingga piston dan silinder mudah aus. Efisiensi bahan bakar dan efisiensi panas sangat menentukan bagi efisiensi motor itu sendiri. Masing-masing motor mempunyai efisiensi yang berbeda. Created by : Heroe abi hafsah

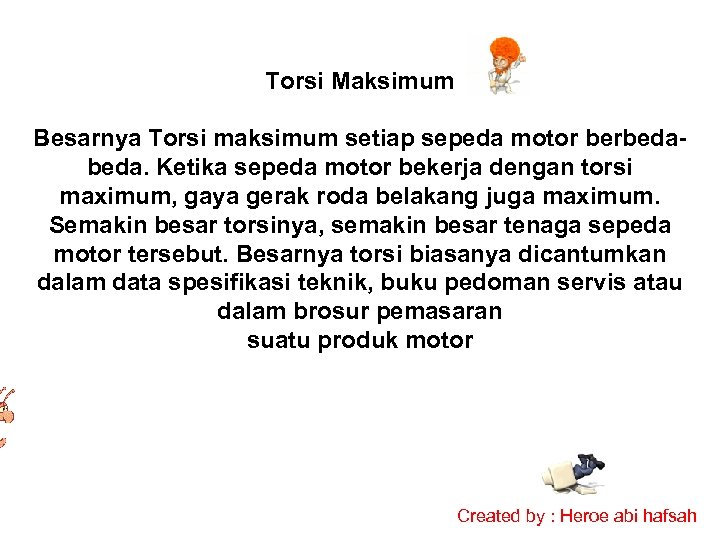

Torsi Maksimum Besarnya Torsi maksimum setiap sepeda motor berbeda. Ketika sepeda motor bekerja dengan torsi maximum, gaya gerak roda belakang juga maximum. Semakin besar torsinya, semakin besar tenaga sepeda motor tersebut. Besarnya torsi biasanya dicantumkan dalam data spesifikasi teknik, buku pedoman servis atau dalam brosur pemasaran suatu produk motor Created by : Heroe abi hafsah

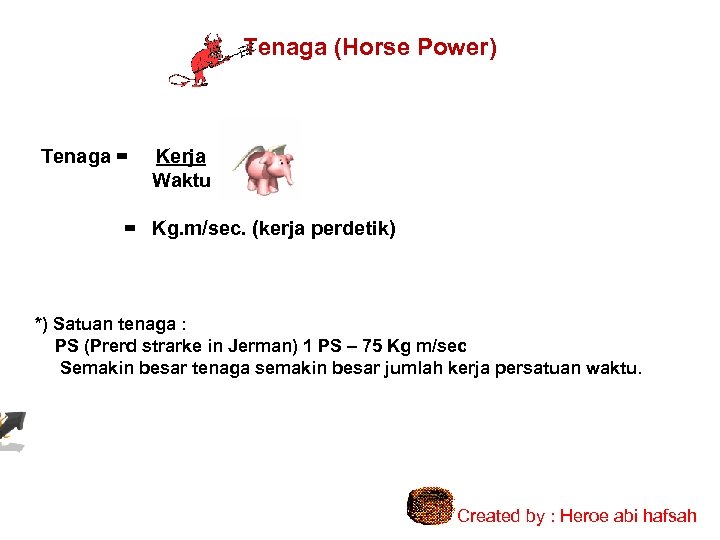

Tenaga (Horse Power) Tenaga = Kerja Waktu = Kg. m/sec. (kerja perdetik) *) Satuan tenaga : PS (Prerd strarke in Jerman) 1 PS – 75 Kg m/sec Semakin besar tenaga semakin besar jumlah kerja persatuan waktu. Created by : Heroe abi hafsah

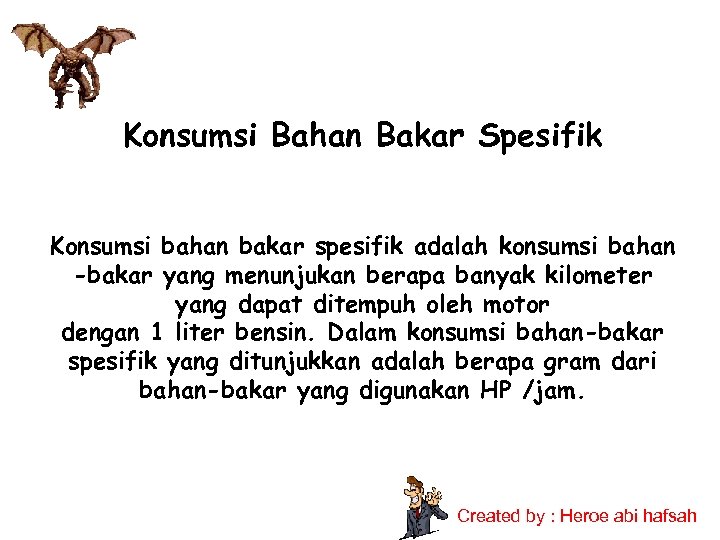

Konsumsi Bahan Bakar Spesifik Konsumsi bahan bakar spesifik adalah konsumsi bahan -bakar yang menunjukan berapa banyak kilometer yang dapat ditempuh oleh motor dengan 1 liter bensin. Dalam konsumsi bahan-bakar spesifik yang ditunjukkan adalah berapa gram dari bahan-bakar yang digunakan HP /jam. Created by : Heroe abi hafsah

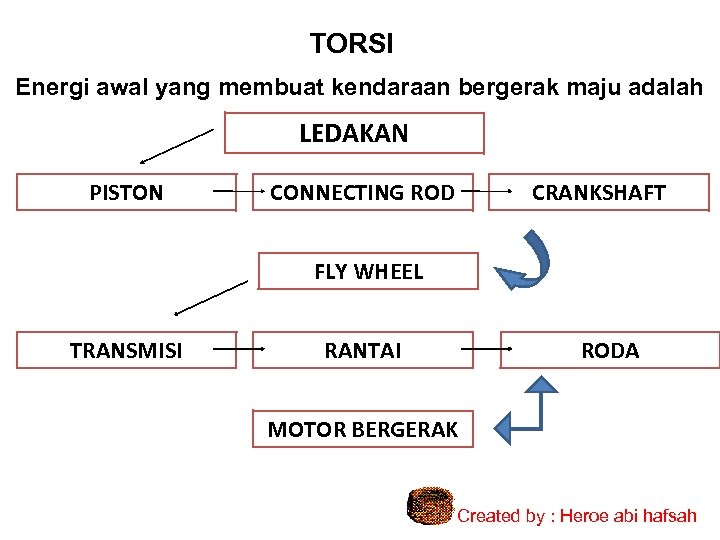

TORSI Energi awal yang membuat kendaraan bergerak maju adalah LEDAKAN PISTON CONNECTING ROD CRANKSHAFT FLY WHEEL TRANSMISI RANTAI RODA MOTOR BERGERAK Created by : Heroe abi hafsah

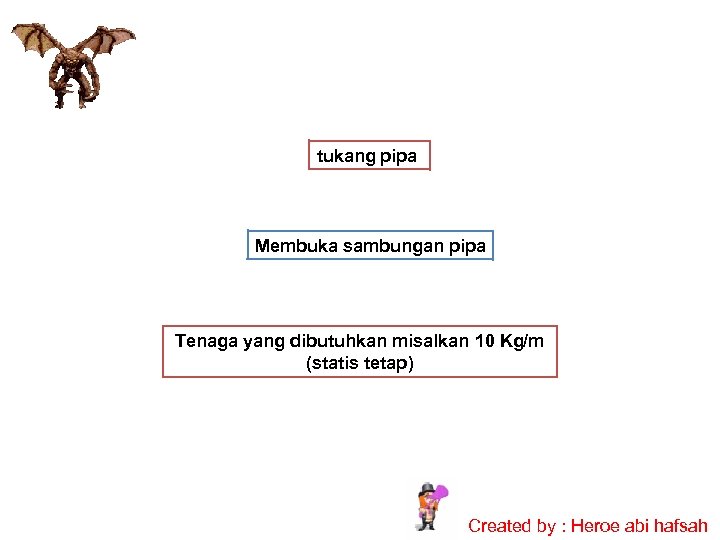

tukang pipa Membuka sambungan pipa Tenaga yang dibutuhkan misalkan 10 Kg/m (statis tetap) Created by : Heroe abi hafsah

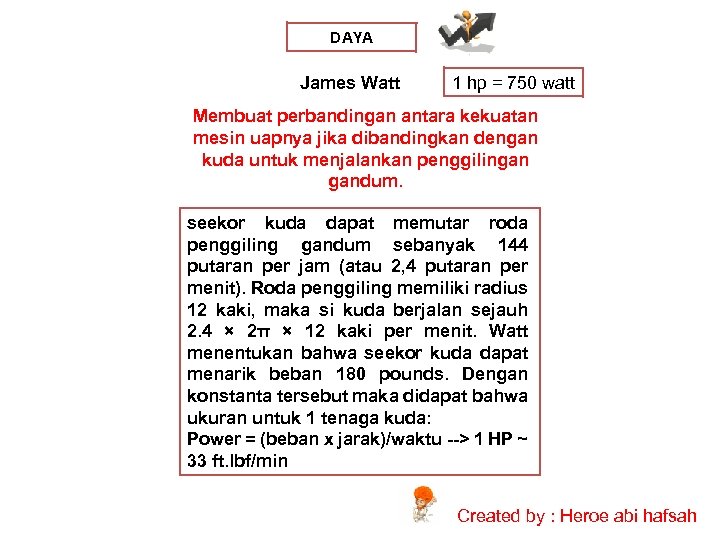

DAYA James Watt 1 hp = 750 watt Membuat perbandingan antara kekuatan mesin uapnya jika dibandingkan dengan kuda untuk menjalankan penggilingan gandum. seekor kuda dapat memutar roda penggiling gandum sebanyak 144 putaran per jam (atau 2, 4 putaran per menit). Roda penggiling memiliki radius 12 kaki, maka si kuda berjalan sejauh 2. 4 × 2π × 12 kaki per menit. Watt menentukan bahwa seekor kuda dapat menarik beban 180 pounds. Dengan konstanta tersebut maka didapat bahwa ukuran untuk 1 tenaga kuda: Power = (beban x jarak)/waktu --> 1 HP ~ 33 ft. lbf/min Created by : Heroe abi hafsah

HUBUNGAN DAYA, TORSI, KECEPATAN Torsi = gaya (Newton) x panjang (meter) satuannya Nm (newton meter) Torsi adalah tenaga untuk memutar Hp= Torsi x kecepatan-putar Torsi = DK/kecepatan-putar untuk mendapatkan Torsi yg lebih besar untuk DK yg sama diperlukan putaran roda yg rendah Created by : Heroe abi hafsah

Supra X 125 : Daya maksimum : 9, 3 hp/7. 500 rpm. Suzuki Shogun 125 : Daya maksimum : 9, 5 hp/7. 500 rpm. Artinya tenaga terbesar. . . hp pada putaran mesin. . . rpm Supra X 125, yaitu 1, 03 kg. m/4. 000 rpm. Suzuki Shogun 125. Yaitu 1, 1 kg. m/6. 500 rpm. Artinya torsi terbesar. . . Kg. m pada putaran mesin. . . rpm Created by : Heroe abi hafsah

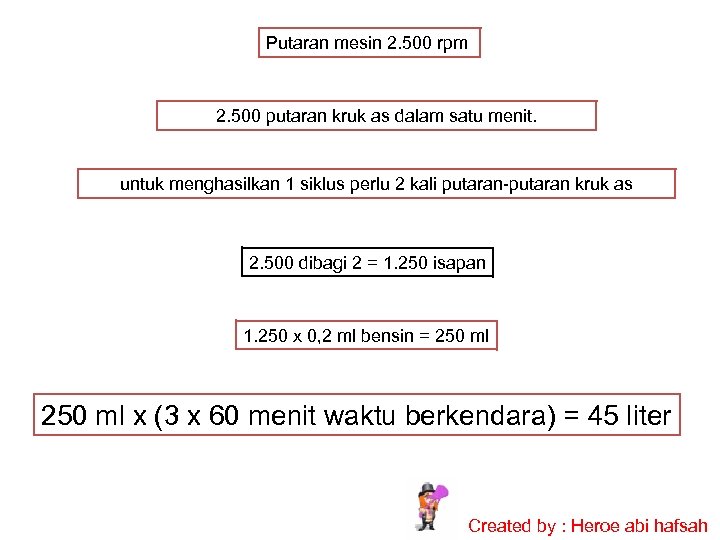

Putaran mesin 2. 500 rpm 2. 500 putaran kruk as dalam satu menit. untuk menghasilkan 1 siklus perlu 2 kali putaran-putaran kruk as 2. 500 dibagi 2 = 1. 250 isapan 1. 250 x 0, 2 ml bensin = 250 ml x (3 x 60 menit waktu berkendara) = 45 liter Created by : Heroe abi hafsah

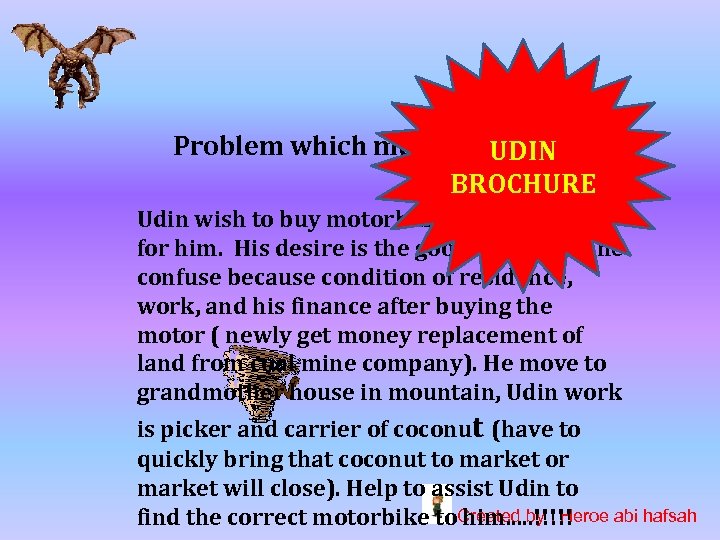

Problem which must be finished UDIN BROCHURE Udin wish to buy motorbike which suited for him. His desire is the good model, but he confuse because condition of residence, work, and his finance after buying the motor ( newly get money replacement of land from coal mine company). He move to grandmother house in mountain, Udin work is picker and carrier of coconut (have to quickly bring that coconut to market or market will close). Help to assist Udin to find the correct motorbike to. Created by : Heroe abi hafsah him. . . !!!!!

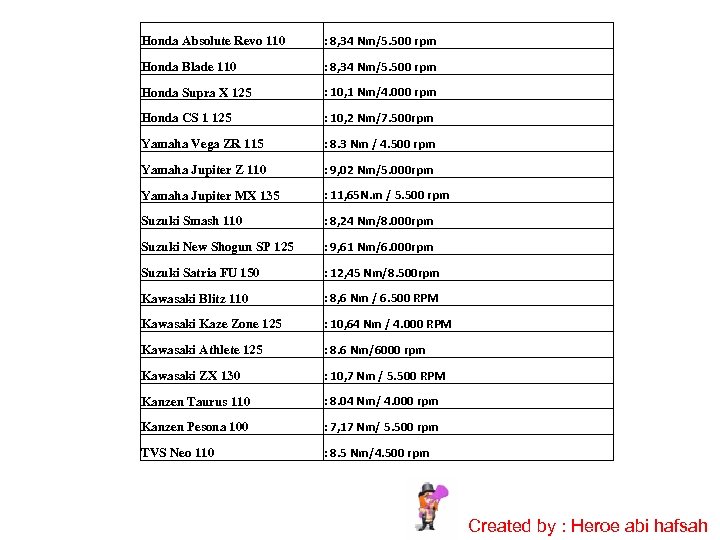

Honda Absolute Revo 110 : 8, 34 Nm/5. 500 rpm Honda Blade 110 : 8, 34 Nm/5. 500 rpm Honda Supra X 125 : 10, 1 Nm/4. 000 rpm Honda CS 1 125 : 10, 2 Nm/7. 500 rpm Yamaha Vega ZR 115 : 8. 3 Nm / 4. 500 rpm Yamaha Jupiter Z 110 : 9, 02 Nm/5. 000 rpm Yamaha Jupiter MX 135 : 11, 65 N. m / 5. 500 rpm Suzuki Smash 110 : 8, 24 Nm/8. 000 rpm Suzuki New Shogun SP 125 : 9, 61 Nm/6. 000 rpm Suzuki Satria FU 150 : 12, 45 Nm/8. 500 rpm Kawasaki Blitz 110 : 8, 6 Nm / 6. 500 RPM Kawasaki Kaze Zone 125 : 10, 64 Nm / 4. 000 RPM Kawasaki Athlete 125 : 8. 6 Nm/6000 rpm Kawasaki ZX 130 : 10, 7 Nm / 5. 500 RPM Kanzen Taurus 110 : 8. 04 Nm/ 4. 000 rpm Kanzen Pesona 100 : 7, 17 Nm/ 5. 500 rpm TVS Neo 110 : 8. 5 Nm/4. 500 rpm Created by : Heroe abi hafsah
