Данный вальцешлифовальный станок (ВШС) предназначен для шлифования цилиндрических, пологих, конических, выпуклых и вогнутых поверхностей Данный вальцешлифовальный станок (ВШС) предназначен для шлифования цилиндрических, пологих, конических, выпуклых и вогнутых поверхностей валков прокатных станов с диаметром обработки от 40 -560 мм и длиной устанавливаемого валка до 2800 мм

Вальцешлифовальные станки применяются для подготовки поверхностей валков, которые используются в процессе холодной прокатки листов. Вальцешлифовальные станки применяются для подготовки поверхностей валков, которые используются в процессе холодной прокатки листов. Чем валок лучше отшлифован, тем выше качество прокатанного листа

АКТУАЛЬНОСТЬ ТЕМЫ Исследование возможностей повышения качества работы вальцешлифовального станка АКТУАЛЬНОСТЬ ТЕМЫ Исследование возможностей повышения качества работы вальцешлифовального станка

ТРЕБОВАНИЯ К ДАННОМУ ТИПУ ЭЛЕКТРООБОРУДОВАНИЯ 1. 2. 3. Надёжность работы системы управления Точность поддержания ТРЕБОВАНИЯ К ДАННОМУ ТИПУ ЭЛЕКТРООБОРУДОВАНИЯ 1. 2. 3. Надёжность работы системы управления Точность поддержания заданной скорости Простота эксплуатации, наладки и обслуживания Выявленная проблема позволила сформулировать тему работы «Исследование путей повышения качества работы вальцешлифовального станка вальцешлифовального участка ЛПЦ-8 ОАО «ММК»

ЦЕЛЬ ИССЛЕДОВАНИЯ - выбор нового типа электрооборудования, обеспечивающего повышение надёжности, защищённости электропривода, снижение количества ЦЕЛЬ ИССЛЕДОВАНИЯ - выбор нового типа электрооборудования, обеспечивающего повышение надёжности, защищённости электропривода, снижение количества отказов, связанных с неудовлетворительной работой системы управления - проведение сравнительного экономического анализа возможных вариантов реконструкции при внедрении технических средств

ЗАДАЧИ 1. Выявить существующие недостатки электрооборудования станка 2. Выбрать новый тип электрооборудования станка 3. ЗАДАЧИ 1. Выявить существующие недостатки электрооборудования станка 2. Выбрать новый тип электрооборудования станка 3. Разработать новые принципиальные электрические схемы станка 4. Провести сравнительный экономический анализ технических вариантов реконструкции

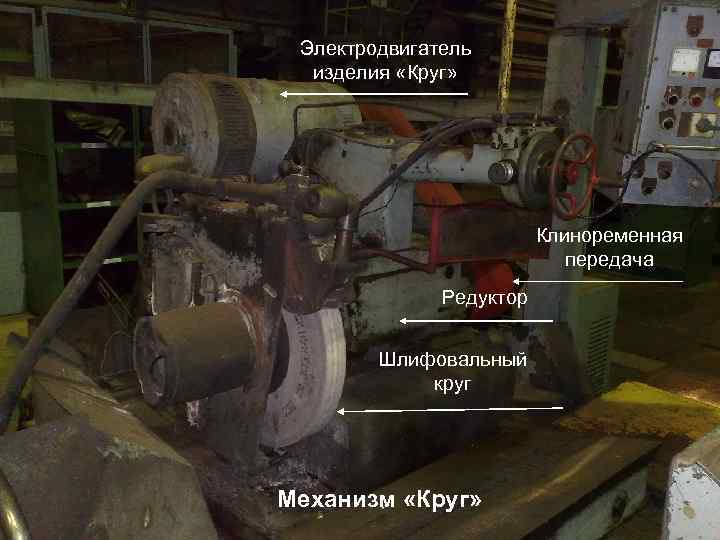

Электродвигатель изделия «Круг» Клиноременная передача Редуктор Шлифовальный круг Механизм «Круг» Электродвигатель изделия «Круг» Клиноременная передача Редуктор Шлифовальный круг Механизм «Круг»

Электродвигатель механизма «Изделие» Клиноременная передача Обратная связь тахогенератор План-шайба Редуктор Поводок Рабочий валок Механизм Электродвигатель механизма «Изделие» Клиноременная передача Обратная связь тахогенератор План-шайба Редуктор Поводок Рабочий валок Механизм «Изделие»

Стол Механизм «Стол» Стол Механизм «Стол»

Силовой автомат Тиристорный преобразователь ТЕР Шунт для измерения тока «Круга» Тиристоры силовые Ячейки управления Силовой автомат Тиристорный преобразователь ТЕР Шунт для измерения тока «Круга» Тиристоры силовые Ячейки управления Контакторы Схема выпрямления для обмотки возбуждения Старая схема управления Тиристорный преобразователь ТЕР

Недостатки тиристорных преобразователей типа БУВ и ТЕР § § § § реализ ация на Недостатки тиристорных преобразователей типа БУВ и ТЕР § § § § реализ ация на аналоговых элементах большое количество контактных соединений шкафы управления станком установлены непосредственно в пролёте цеха проблемы с резервом ячеек управления отсутствие возможности использования реверса двигателя для быстрого съёма валка со станка на механизме «Изделие» использо вание делител напряжения (резистор) я использованиелинейны контактор в качестве х ов ключа защита всех электроприводов на релейноконтакторных схемах

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА БУВ МЕХАНИЗМА «ИЗДЕЛИЕ» Режим работы «Изделие» 1. Толчковый режим, ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА БУВ МЕХАНИЗМА «ИЗДЕЛИЕ» Режим работы «Изделие» 1. Толчковый режим, режим «Поворота изделия» 2. Постоянный режим вращения изделия «Пуск изделия» 3. Скорость при толчке или постоянном вращении одинакова, изменяется в зависимости от задания

Принципиальная электрическая схема ТП типа БУВ механизма «Круг» Механизм «Круга» работает только в одном Принципиальная электрическая схема ТП типа БУВ механизма «Круг» Механизм «Круга» работает только в одном режиме «Пуск» или «Стоп»

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА ТЕР МЕХАНИЗМА «СТОЛ» 1. Передвижения механизма стола при подготовке ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА ТЕР МЕХАНИЗМА «СТОЛ» 1. Передвижения механизма стола при подготовке валка к шлифованию, при котором возможен «перегон стола» на максимальной скорости, а также его движение влево или вправо на заданной скорости 2. Передвижения механизма «Стола» при непосредственном шлифовании валка, при котором движение стола влево или вправо осуществляется благодаря концевым выключателям

РЕКОНСТРУКЦИЯ ЭЛЕКТРООБОРУДОВАНИЯ С ПРИМЕНЕНИЕМ ТП ТИПАSIMOREG ФИРМЫ SIMENS Преобразователи SIMOREG фирмы SIMENS являются полностью РЕКОНСТРУКЦИЯ ЭЛЕКТРООБОРУДОВАНИЯ С ПРИМЕНЕНИЕМ ТП ТИПАSIMOREG ФИРМЫ SIMENS Преобразователи SIMOREG фирмы SIMENS являются полностью цифровыми компактными преобразователями с питанием от 3 -х фазной сети и служат для питания якоря и обмотки возбуждения двигателей постоянного тока с регулируемой скоростью номинальными токами якоря от 15 А до 2200 А. Питание обмотки возбуждения возможно токами до 85 А Все функции регулирования привода, управление приводом и коммутации выполняются с помощью 2 -х мощных микропроцессоров Имеют компактное конструктивное исполнение

Силовой автомат Тиристорный преобразователь Оперативный автомат Автомат SIMOREG Силовой рубильник якоря Автомат возбудителя Пускатель Силовой автомат Тиристорный преобразователь Оперативный автомат Автомат SIMOREG Силовой рубильник якоря Автомат возбудителя Пускатель Силовой предохранитель якоря Шунт измерения тока Реле Потенциометр Тиристорный преобразователь SIMOREG фирмы. SIMENS

Новые принципиальные электрические схемы 1. 2. Имеют отличие от предлагаемой в инструкции фирмы SIMENS, Новые принципиальные электрические схемы 1. 2. Имеют отличие от предлагаемой в инструкции фирмы SIMENS, выполнены для механизмов «Стол» , «Изделие» , «Круг» на основе, оставшейся без изменения, релейноконтакторной схемы станка: Рубильник, включённый в цепь питания якоря, используется как для создания видимого разрыва электрической цепи, так и для прозвонки сопротивления изоляции проведении ремонтных работ. Оптрон, который используется для коммутации цепи питания катушки сетевого линейного контактора, при этом используется любой свободный дискретный выход вместо стандартной клеммы Х 171 109, 110. Данные схемы были разработаны для комплексной замены преобразователей как у н и ф и ц и р о в а н н ы е для преобразователей SIMOREG

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ФИРМЫ SIMENS ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ФИРМЫ SIMENS

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА SIMOREG МЕХАНИЗМА «СТОЛ» ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА SIMOREG МЕХАНИЗМА «СТОЛ»

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА SIMOREG МЕХАНИЗМА «ИЗДЕЛИЕ» ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА SIMOREG МЕХАНИЗМА «ИЗДЕЛИЕ»

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА SIMOREG МЕХАНИЗМА «КРУГ» ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТП ТИПА SIMOREG МЕХАНИЗМА «КРУГ»

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ТП 1. 2. 3. 4. 5. 6. Повышение надёжности работы системы управления ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ТП 1. 2. 3. 4. 5. 6. Повышение надёжности работы системы управления Повышение защищённости электропривода Снижение количества отказов, связанных с неудовлетворительной работой системы управления Повышение простоты эксплуатации, обслуживания и настройки Расширение диапазона регулирования и использования реверса двигателя для быстрого съёма валка со станка Введение дополнительной блокировки на включение механизма «Изделие» при отключенном вентиляторе исключает возможность перегрева, а затем и последующего выхода из строя электродвигателя механизма «Изделие»

ВОЗМОЖНЫЕ ВАРИАНТЫ РЕКОНСТРУКЦИИ 1. Полная замена существующей системы регулирования на преобразователь типа SIMOREG, фирмы ВОЗМОЖНЫЕ ВАРИАНТЫ РЕКОНСТРУКЦИИ 1. Полная замена существующей системы регулирования на преобразователь типа SIMOREG, фирмы SIMENS (В-1) 2. Подготовка 100% резерва существующих ячеек управления (В-2) 3. Полная замена существующий системы регулирования на преобразователь советского производства (В-3)

Экономический расчет капитальных затрат В-1 В-2 В-3 56. 000*4 10. 000*10*4 50. 000*4 66. Экономический расчет капитальных затрат В-1 В-2 В-3 56. 000*4 10. 000*10*4 50. 000*4 66. 000*4 10. 000*10*4 60. 000*4 94. 500*4 10. 000*10*4 87. 000*4 Стоимость монтажа, руб. 3. 000*12 1. 000*12 3. 000*12 Стоимость заготовительноскладских расходов, руб. 216. 600 - 197. 600 Ликвидационная стоимость, руб. 0. 3*6000*12 - 0. 3*6000*12 Стоимость капитальных затрат, руб. 1. 097. 000 1. 212. 000 1. 000 Стоимость приобретенного электрооборудования, руб.

Сравнительный экономический анализ Наименование В-1 В-2 В-3 Высокая надежность + - - Простота в Сравнительный экономический анализ Наименование В-1 В-2 В-3 Высокая надежность + - - Простота в эксплуатации и обслуживании + - - Использование новых технологий + - + Стабильные температурные коэффициенты + - + Отсутствие большого количества эл. связей и соединений + - + Расширение диапазона регулирования + - + Унификация электрооборудования + - + Простота реализации проекта - + - 137 1. 212 200 Соотношение цена/качество, тыс. руб.
