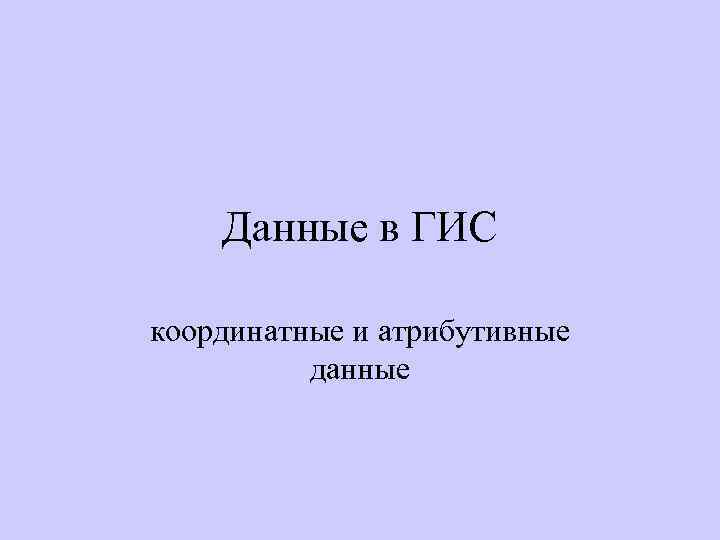

Данные в ГИС координатные и атрибутивные данные

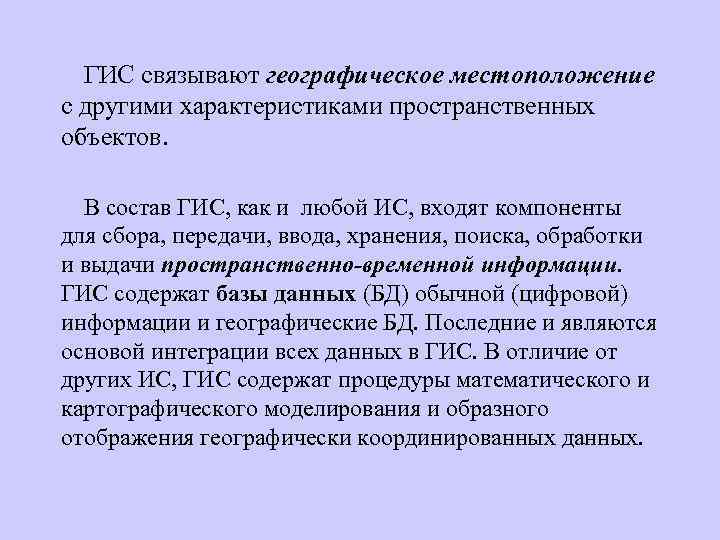

ГИС связывают географическое местоположение с другими характеристиками пространственных объектов. В состав ГИС, как и любой ИС, входят компоненты для сбора, передачи, ввода, хранения, поиска, обработки и выдачи пространственно-временной информации. ГИС содержат базы данных (БД) обычной (цифровой) информации и географические БД. Последние и являются основой интеграции всех данных в ГИС. В отличие от других ИС, ГИС содержат процедуры математического и картографического моделирования и образного отображения географически координированных данных.

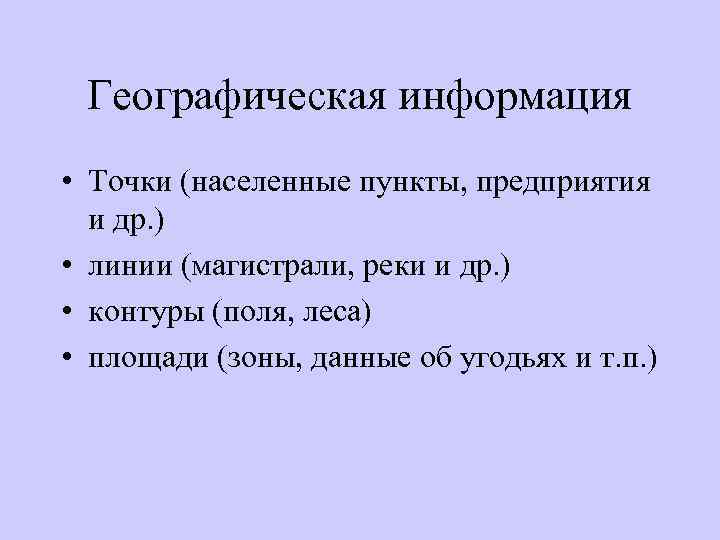

Географическая информация • Точки (населенные пункты, предприятия и др. ) • линии (магистрали, реки и др. ) • контуры (поля, леса) • площади (зоны, данные об угодьях и т. п. )

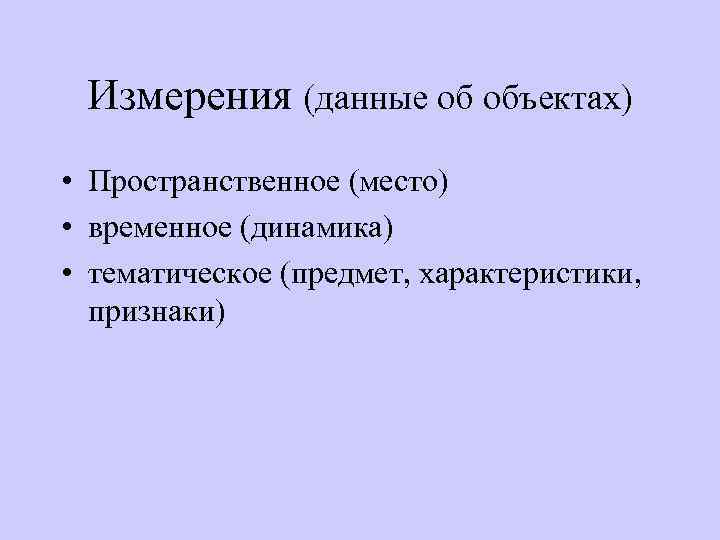

Измерения (данные об объектах) • Пространственное (место) • временное (динамика) • тематическое (предмет, характеристики, признаки)

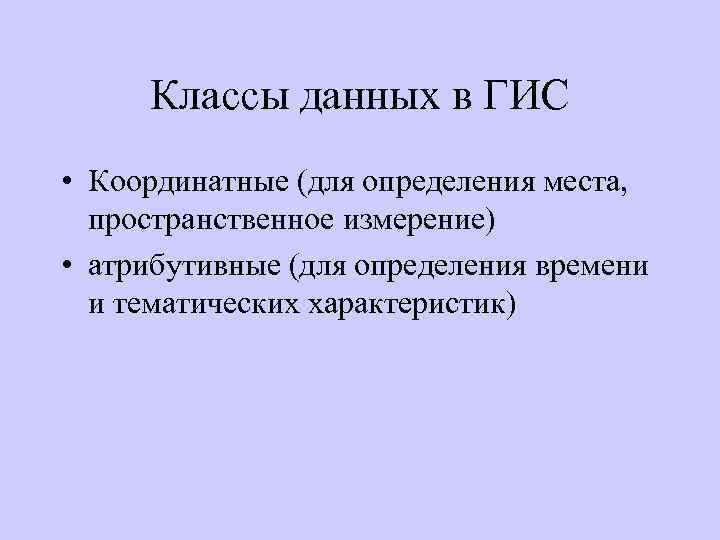

Классы данных в ГИС • Координатные (для определения места, пространственное измерение) • атрибутивные (для определения времени и тематических характеристик)

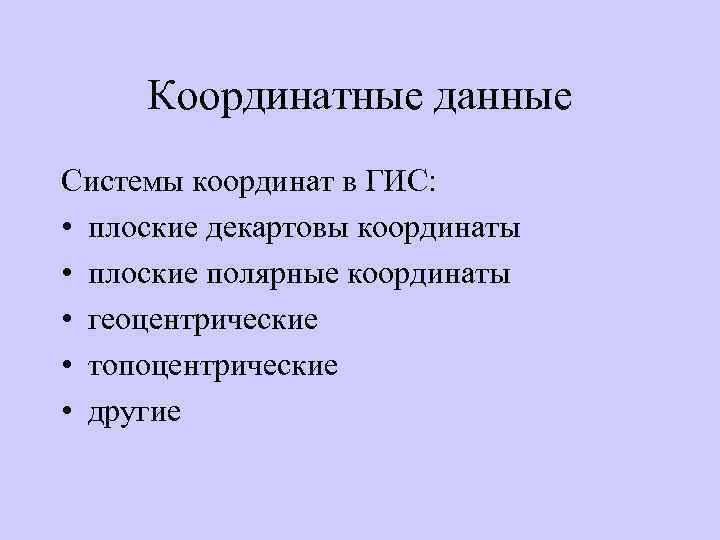

Координатные данные Системы координат в ГИС: • плоские декартовы координаты • плоские полярные координаты • геоцентрические • топоцентрические • другие
Системы координат в РФ ПЗ-90 • Параметры Земли 1990 года • обеспечение орбитальных полетов, навигации СК-95 • Система координат 1995 года • базируется на геодезической сети, служит для решения широкого круга задач

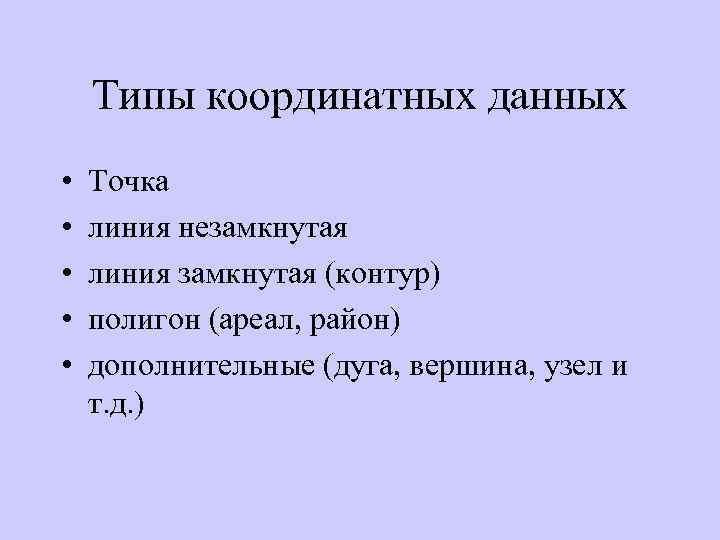

Типы координатных данных • • • Точка линия незамкнутая линия замкнутая (контур) полигон (ареал, район) дополнительные (дуга, вершина, узел и т. д. )

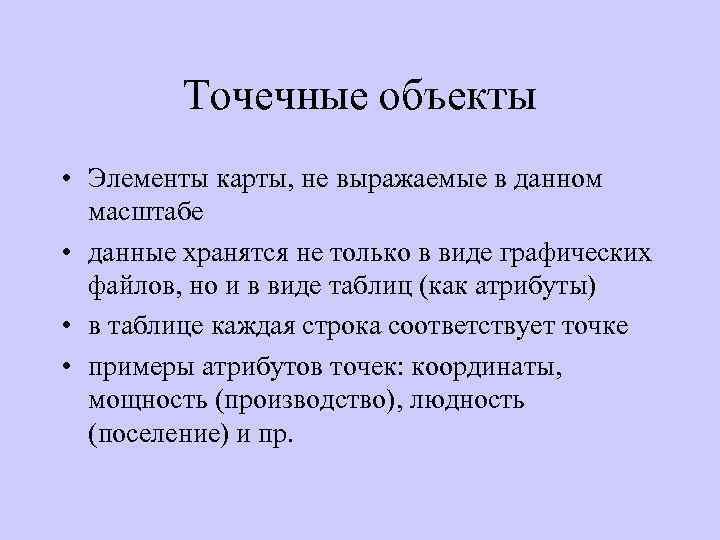

Точечные объекты • Элементы карты, не выражаемые в данном масштабе • данные хранятся не только в виде графических файлов, но и в виде таблиц (как атрибуты) • в таблице каждая строка соответствует точке • примеры атрибутов точек: координаты, мощность (производство), людность (поселение) и пр.
Линейные объекты • В масштабе карты не имеют площади, а лишь протяженность • линии задают валентность узлов (точек, к которым подходят линии) • примеры атрибутов линий: напряжение ЛЭП, диаметр трубопровода и т. д.

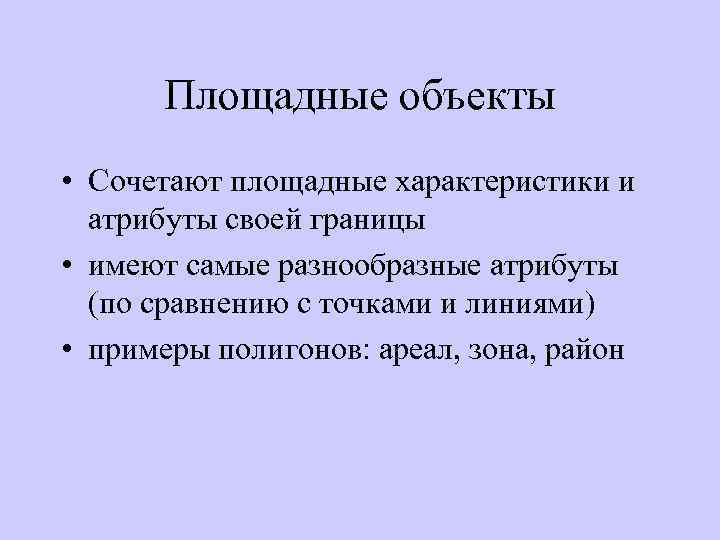

Площадные объекты • Сочетают площадные характеристики и атрибуты своей границы • имеют самые разнообразные атрибуты (по сравнению с точками и линиями) • примеры полигонов: ареал, зона, район
Связи координатных данных • Структурные (построение сложных объектов из простых: линий на основе точек, полигонов на основе линий) • координатные (взаиморасположение, включенность одних объектов в другие) • интеллектуальные (требуют дополнительной информации, не вскрываются по атрибутам)
Некоторые виды атрибутов • • Символы (названия) числа (коды, статистика) графика (цвет, рисунок, фон контуров) прочие

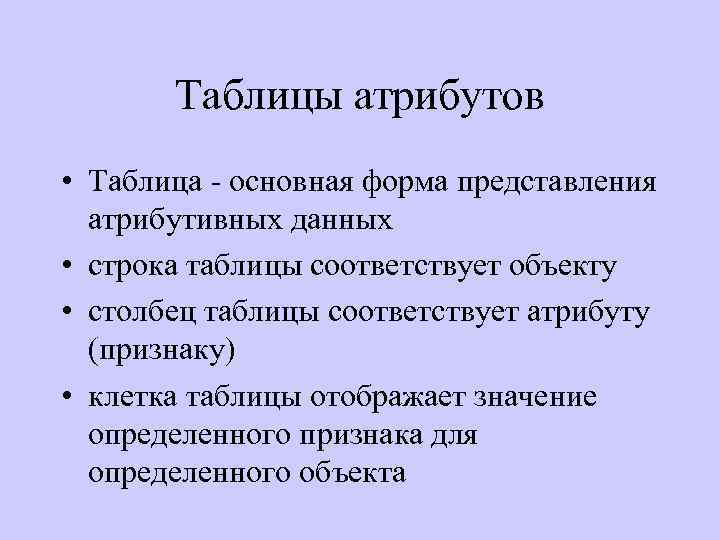

Таблицы атрибутов • Таблица - основная форма представления атрибутивных данных • строка таблицы соответствует объекту • столбец таблицы соответствует атрибуту (признаку) • клетка таблицы отображает значение определенного признака для определенного объекта

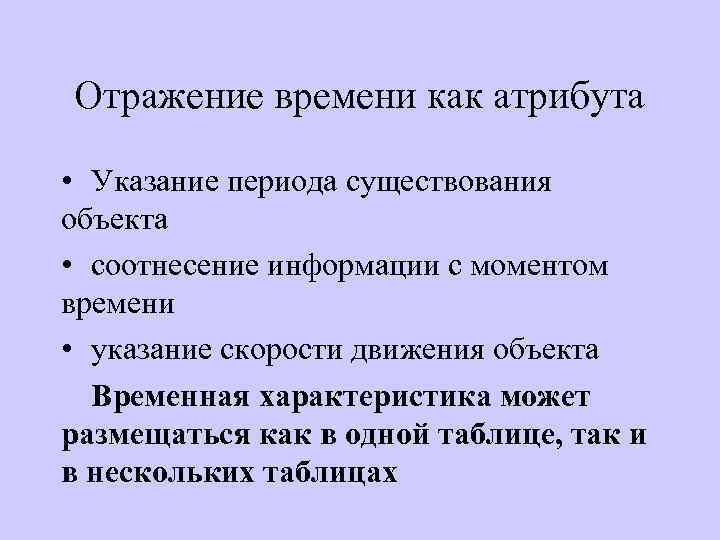

Отражение времени как атрибута • Указание периода существования объекта • соотнесение информации с моментом времени • указание скорости движения объекта Временная характеристика может размещаться как в одной таблице, так и в нескольких таблицах

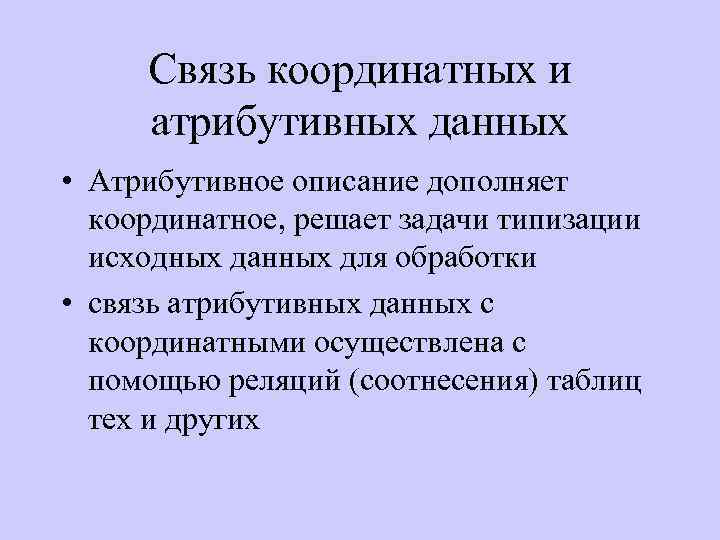

Связь координатных и атрибутивных данных • Атрибутивное описание дополняет координатное, решает задачи типизации исходных данных для обработки • связь атрибутивных данных с координатными осуществлена с помощью реляций (соотнесения) таблиц тех и других
