Dagslys i energioptimerede bygninger Thomas Nørgaard – arkitekt maa CHRISTENSEN & CO ARKITEKTER www. cco. as

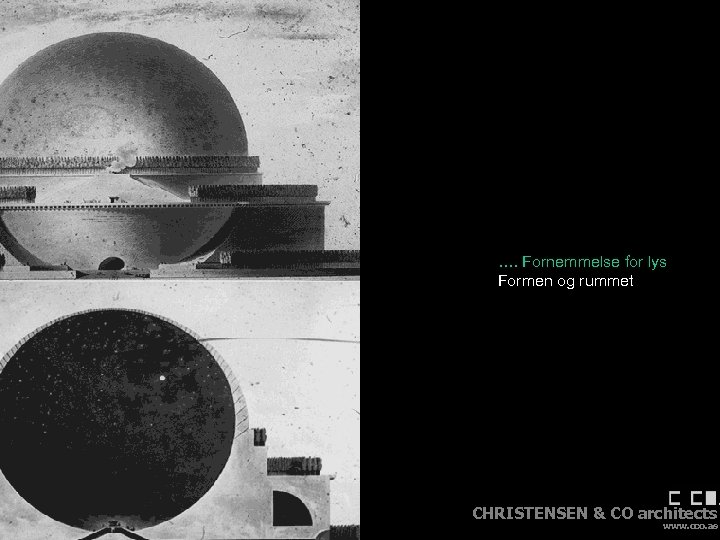

…. Fornemmelse for lys Formen og rummet Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
…. Fornemmelse for lys Materialitet og tekstur Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

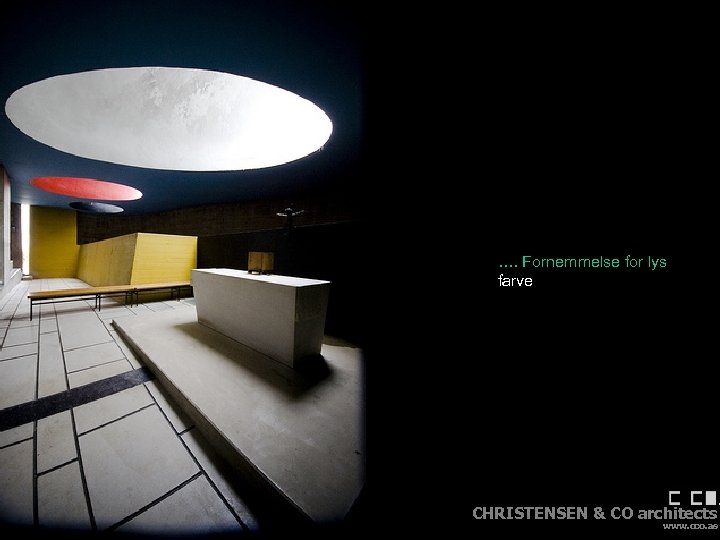

…. Fornemmelse for lys farve Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
…. Fornemmelse for lys Rettet eller diffust Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
Bygningsreglement Stk. 1 Kontorer, skoler, institutioner og andre bygninger, der ikke er omfattet af 7. 2. 4. 1, kan klassificeres som en lavenergibygning klasse 1, såfremt det samlede behov for tilført energi til opvarmning, ventilation, køling, varmt brugsvand og belysning pr. m² opvarmet etageareal ikke overstiger 50 k. Wh/m² pr. år tillagt 1100 k. Wh pr. år divideret med det opvarmede etageareal. (7. 2. 4. 2, stk. 1) For lavenergibygninger klasse 1 er energirammen: (50 + 1100/A) k. Wh/m² pr. år, hvor A er det opvarmede etageareal. Bygningsreglement Stk. 1 Arbejdsrum, opholdsrum i institutioner, undervisningslokaler, spiserum samt beboelsesrum skal have en sådan tilgang af dagslys, at rummene er vel belyste. Vinduer skal udføres, placeres og eventuelt afskærmes, så solindfald gennem dem ikke medfører overophedning i rummene, og så gener ved direkte solstråling kan undgås. (6. 5. 2, stk. 1) I arbejdsrum kan dagslyset i almindelighed anses for at være tilstrækkeligt, når rudearealet ved sidelys svarer til mindst 10 pct. af gulvarealet eller ved ovenlys mindst 7 pct. af gulvareal, forudsat at ruderne har en lystransmittans på mindst 0, 75. De 10 pct. og 7 pct. er vejledende ved normal placering af bygningen samt normal udformning og indretning af lokalerne. Såfremt vinduestypen er ukendt på projekteringstidspunktet, kan omregning fra karmlysningsareal til rudeareal ske ved at multiplicere karmlysningsarealet med faktoren 0, 7. Rudearealet skal forøges forholdsmæssigt ved reduceret lysgennemgang (fx solafskærmende ruder) eller formindsket lysadgang til vinduerne (fx ved tætliggende bygninger). Dagslyset kan ligeledes anses for at være tilstrækkeligt, når det ved beregning eller måling kan eftervises, at der er en dagslysfaktor på 2 pct. ved arbejdspladserne. Ved bestemmelse af dagslysfaktoren tages der hensyn til de faktiske forhold, herunder [udformningen af; slettet, red. ] vinduesudformning, rudens lystransmittans samt rummets og omgivelsernes karakter. Der henvises til By og Byg Anvisning 203: Beregning af dagslys i bygninger samt SBi-anvisning 219: Dagslys i rum og bygninger, 2007. Dagslys i energioptimerede bygninger Energi og dagslys Loven og historien CHRISTENSEN & CO architects www. cco. as

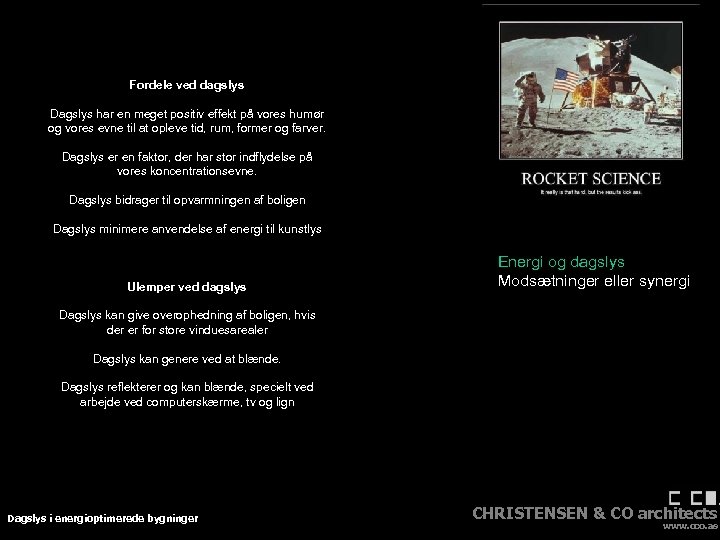

Fordele ved dagslys Dagslys har en meget positiv effekt på vores humør og vores evne til at opleve tid, rum, former og farver. Dagslys er en faktor, der har stor indflydelse på vores koncentrationsevne. Dagslys bidrager til opvarmningen af boligen Dagslys minimere anvendelse af energi til kunstlys Ulemper ved dagslys Energi og dagslys Modsætninger eller synergi Dagslys kan give overophedning af boligen, hvis der er for store vinduesarealer Dagslys kan genere ved at blænde. Dagslys reflekterer og kan blænde, specielt ved arbejde ved computerskærme, tv og lign Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
cco SOLHUSET - ny daginstitution i Hørsholm med en helhedsbetragtning af klima, energi, indeklima og dagslys Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
OPP samarbejde VKR Holding og Hørsholm Kommune - et Active House koncept Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

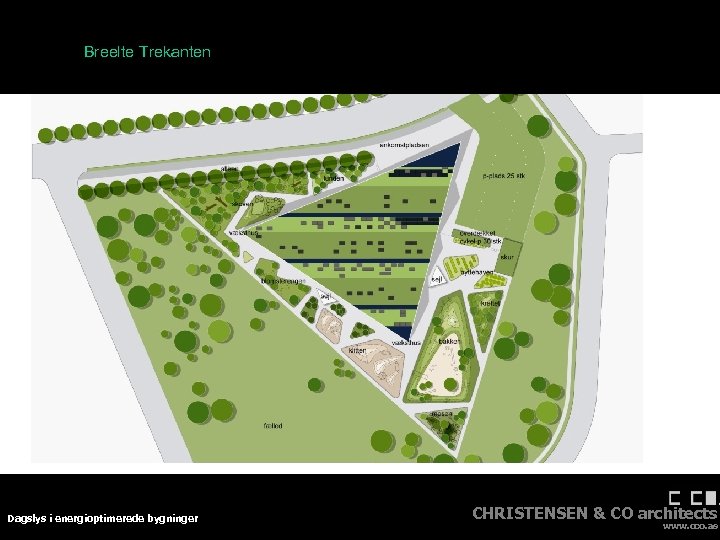

Breelte Trekanten Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

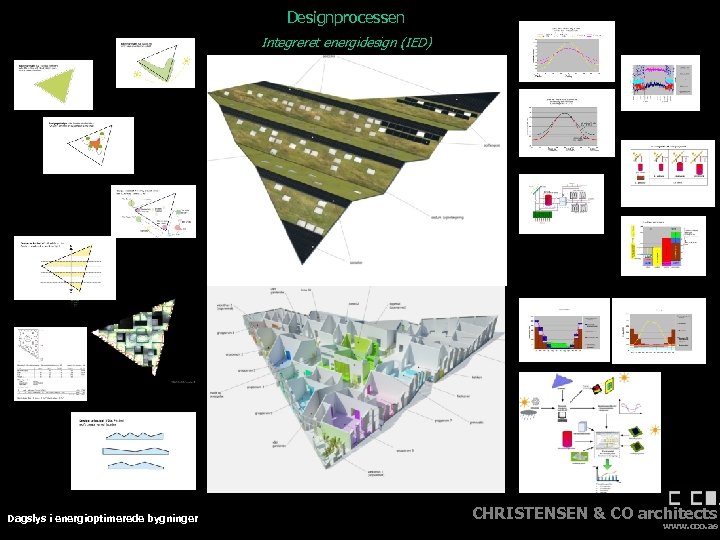

Designprocessen Integreret energidesign (IED) Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

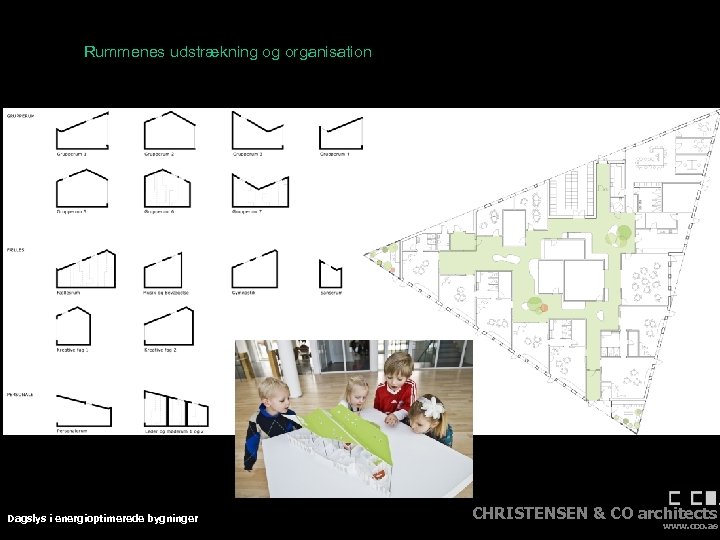

Rummenes udstrækning og organisation Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

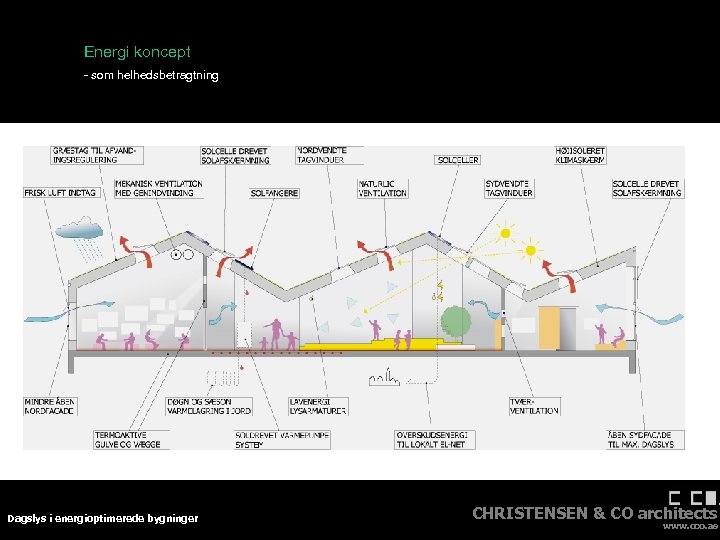

Energi koncept - som helhedsbetragtning Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

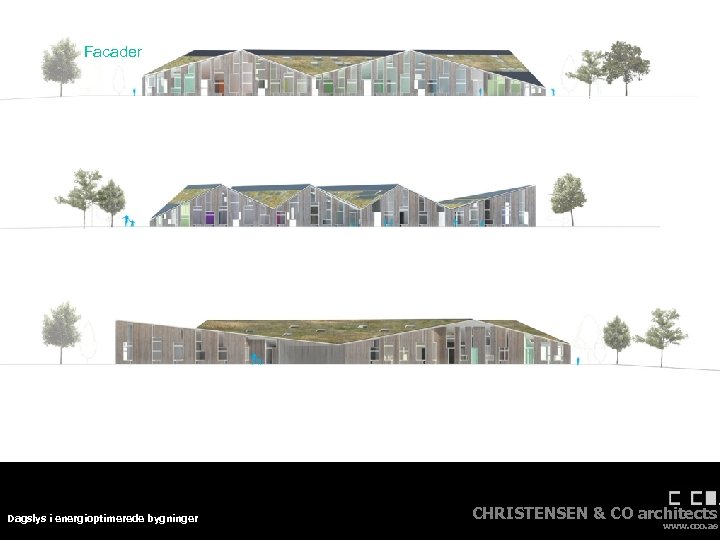

Facader Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

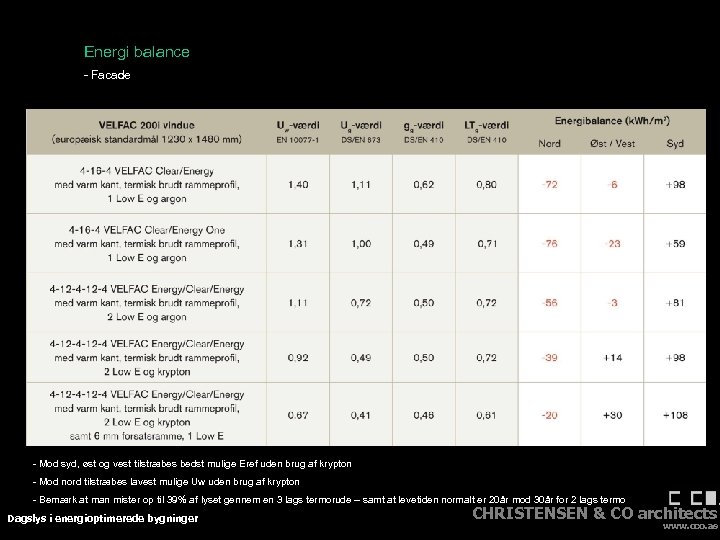

Energi balance - Facade - Mod syd, øst og vest tilstræbes bedst mulige Eref uden brug af krypton - Mod nord tilstræbes lavest mulige Uw uden brug af krypton - Bemærk at man mister op til 39% af lyset gennem en 3 lags termorude – samt at levetiden normalt er 20år mod 30år for 2 lags termo Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

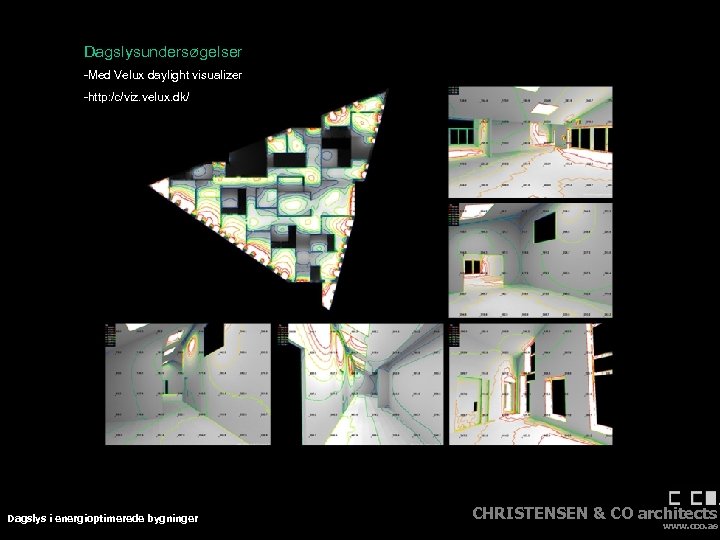

Dagslysundersøgelser -Med Velux daylight visualizer -http: /c/viz. velux. dk/ Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
Luminans i fællesrum - 21/3 kl 8. 00 – 16. 00 Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
Illuminans i fællesrum - 21/3 kl 8. 00 – 16. 00 Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

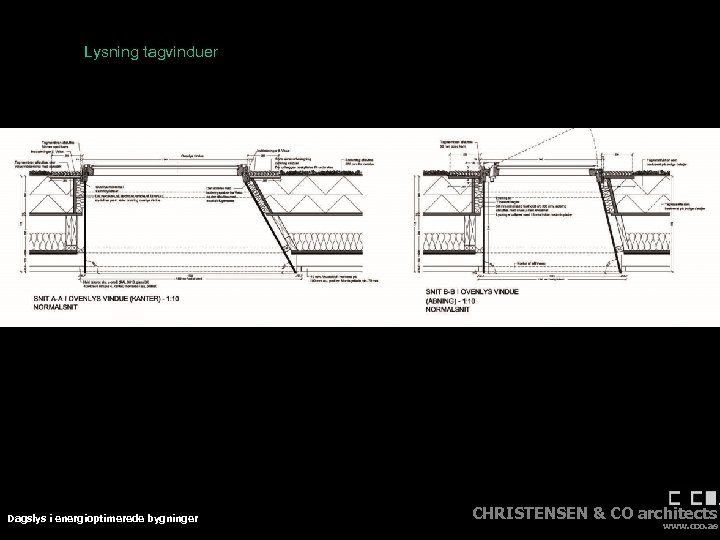

Lysning tagvinduer Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

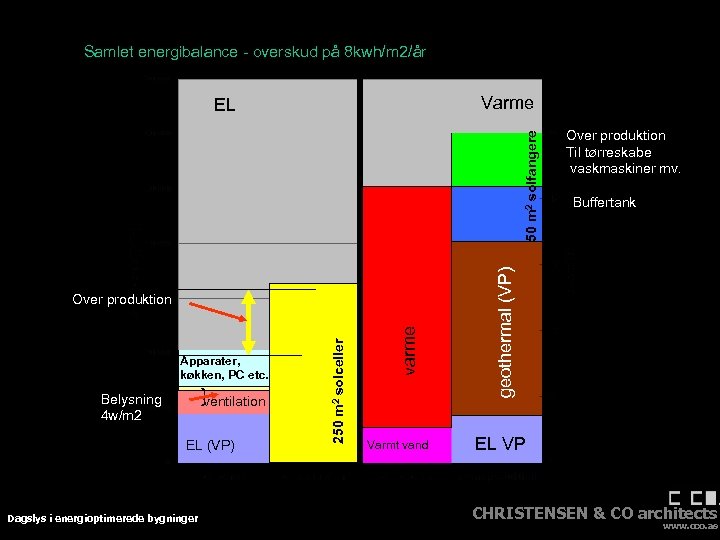

Samlet energibalance - overskud på 8 kwh/m 2/år Varme Belysning 4 w/m 2 ventilation EL (VP) Dagslys i energioptimerede bygninger varme Apparater, køkken, PC etc. 250 m 2 solceller Over produktion Varmt vand Over produktion Til tørreskabe vaskmaskiner mv. Buffertank geothermal (VP) 50 m 2 solfangere EL EL VP CHRISTENSEN & CO architects www. cco. as
Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

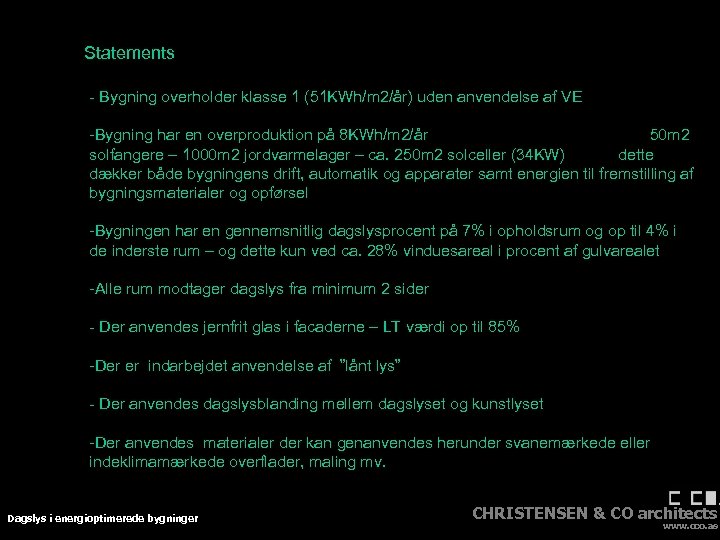

Statements - Bygning overholder klasse 1 (51 KWh/m 2/år) uden anvendelse af VE -Bygning har en overproduktion på 8 KWh/m 2/år 50 m 2 solfangere – 1000 m 2 jordvarmelager – ca. 250 m 2 solceller (34 KW) dette dækker både bygningens drift, automatik og apparater samt energien til fremstilling af bygningsmaterialer og opførsel -Bygningen har en gennemsnitlig dagslysprocent på 7% i opholdsrum og op til 4% i de inderste rum – og dette kun ved ca. 28% vinduesareal i procent af gulvarealet -Alle rum modtager dagslys fra minimum 2 sider - Der anvendes jernfrit glas i facaderne – LT værdi op til 85% -Der er indarbejdet anvendelse af ”lånt lys” - Der anvendes dagslysblanding mellem dagslyset og kunstlyset -Der anvendes materialer der kan genanvendes herunder svanemærkede eller indeklimamærkede overflader, maling mv. Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

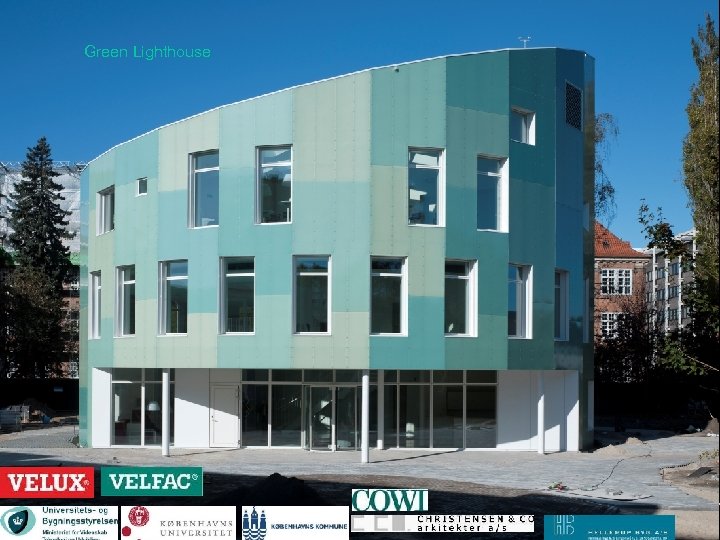

Green Lighthouse Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as

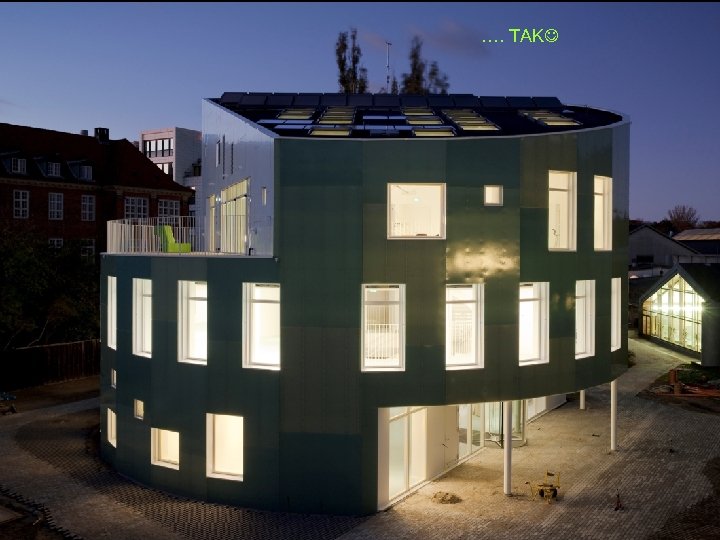

…. TAK Dagslys i energioptimerede bygninger CHRISTENSEN & CO architects www. cco. as
