DAB Programski vidiki in digitalna dodana vrednost Leo

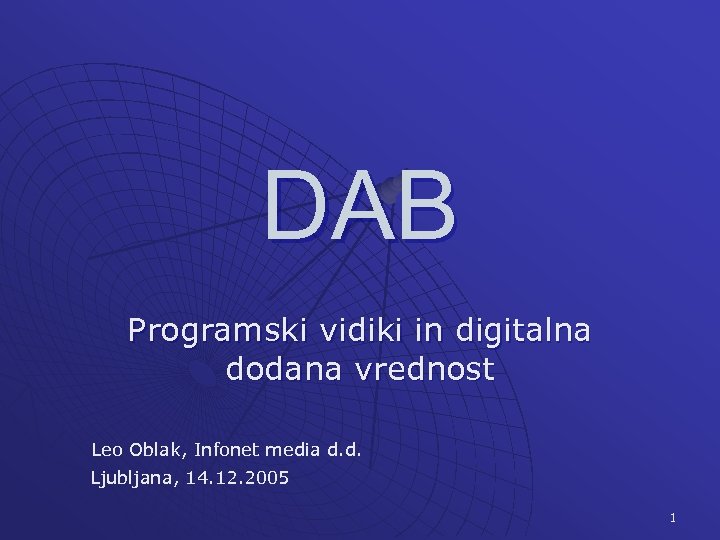

DAB Programski vidiki in digitalna dodana vrednost Leo Oblak, Infonet media d. d. Ljubljana, 14. 12. 2005 1

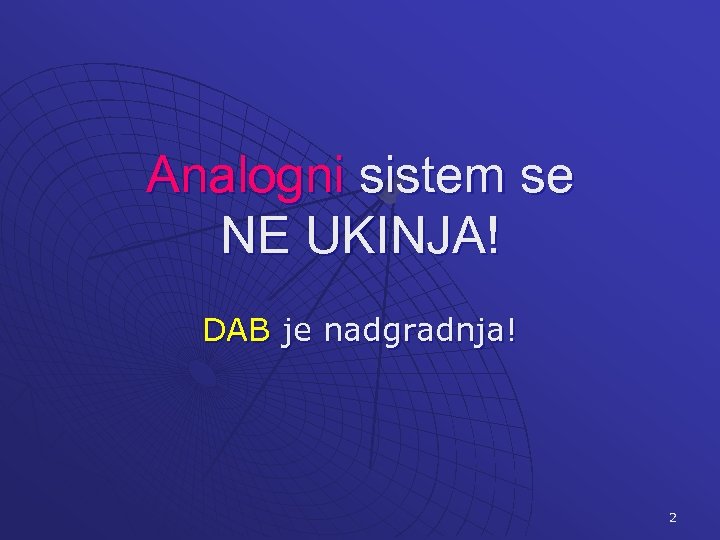

Analogni sistem se NE UKINJA! DAB je nadgradnja! 2

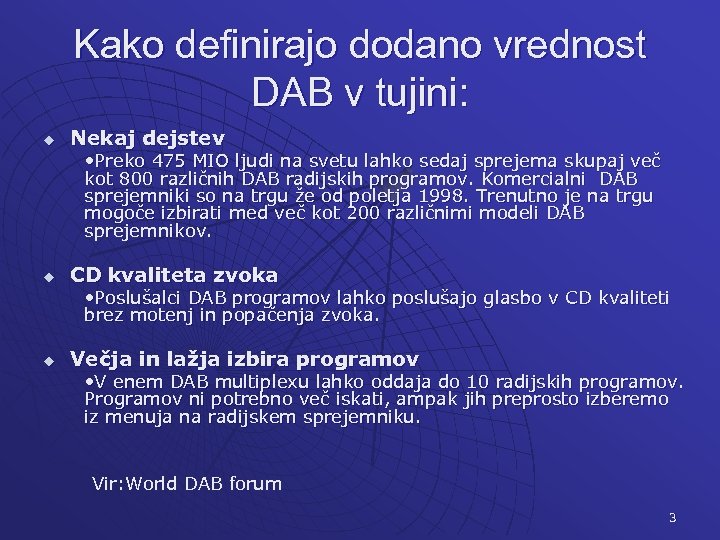

Kako definirajo dodano vrednost DAB v tujini: u Nekaj dejstev • Preko 475 MIO ljudi na svetu lahko sedaj sprejema skupaj več kot 800 različnih DAB radijskih programov. Komercialni DAB sprejemniki so na trgu že od poletja 1998. Trenutno je na trgu mogoče izbirati med več kot 200 različnimi modeli DAB sprejemnikov. u CD kvaliteta zvoka • Poslušalci DAB programov lahko poslušajo glasbo v CD kvaliteti brez motenj in popačenja zvoka. u Večja in lažja izbira programov • V enem DAB multiplexu lahko oddaja do 10 radijskih programov. Programov ni potrebno več iskati, ampak jih preprosto izberemo iz menuja na radijskem sprejemniku. Vir: World DAB forum 3

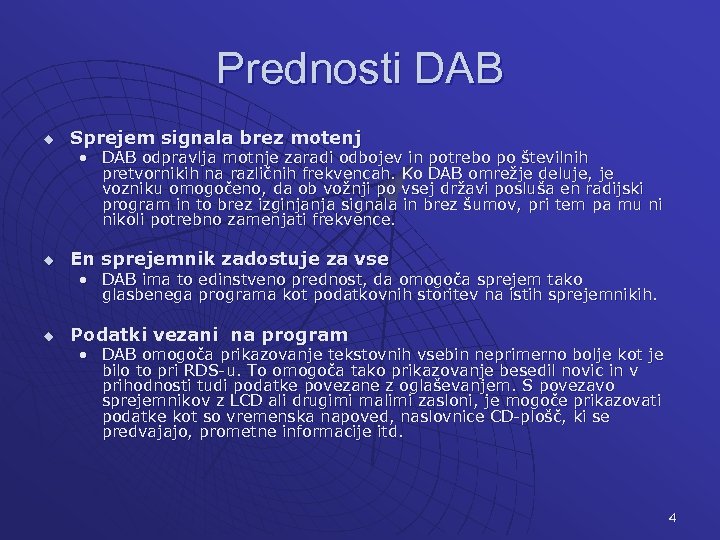

Prednosti DAB u Sprejem signala brez motenj • DAB odpravlja motnje zaradi odbojev in potrebo po številnih pretvornikih na različnih frekvencah. Ko DAB omrežje deluje, je vozniku omogočeno, da ob vožnji po vsej državi posluša en radijski program in to brez izginjanja signala in brez šumov, pri tem pa mu ni nikoli potrebno zamenjati frekvence. u En sprejemnik zadostuje za vse • DAB ima to edinstveno prednost, da omogoča sprejem tako glasbenega programa kot podatkovnih storitev na istih sprejemnikih. u Podatki vezani na program • DAB omogoča prikazovanje tekstovnih vsebin neprimerno bolje kot je bilo to pri RDS-u. To omogoča tako prikazovanje besedil novic in v prihodnosti tudi podatke povezane z oglaševanjem. S povezavo sprejemnikov z LCD ali drugimi malimi zasloni, je mogoče prikazovati podatke kot so vremenska napoved, naslovnice CD-plošč, ki se predvajajo, prometne informacije itd. 4

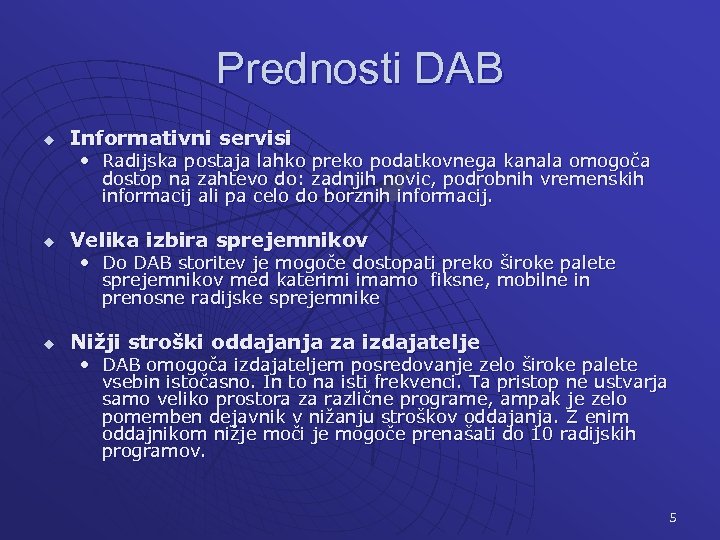

Prednosti DAB u Informativni servisi • Radijska postaja lahko preko podatkovnega kanala omogoča dostop na zahtevo do: zadnjih novic, podrobnih vremenskih informacij ali pa celo do borznih informacij. u Velika izbira sprejemnikov • Do DAB storitev je mogoče dostopati preko široke palete sprejemnikov med katerimi imamo fiksne, mobilne in prenosne radijske sprejemnike u Nižji stroški oddajanja za izdajatelje • DAB omogoča izdajateljem posredovanje zelo široke palete vsebin istočasno. In to na isti frekvenci. Ta pristop ne ustvarja samo veliko prostora za različne programe, ampak je zelo pomemben dejavnik v nižanju stroškov oddajanja. Z enim oddajnikom nižje moči je mogoče prenašati do 10 radijskih programov. 5

Povzetek prednosti DAB u Če povzamemo splošne prednosti DAB: • Večja ponudba radijskih programov • Večja slišnost in boljši sprejem • Digitalni zvok brez motenj • Nižji stroški oddajnikov 6

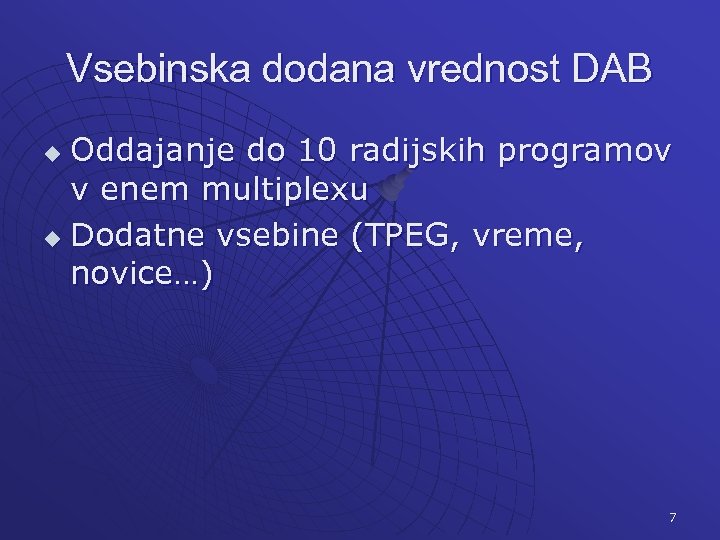

Vsebinska dodana vrednost DAB Oddajanje do 10 radijskih programov v enem multiplexu u Dodatne vsebine (TPEG, vreme, novice…) u 7

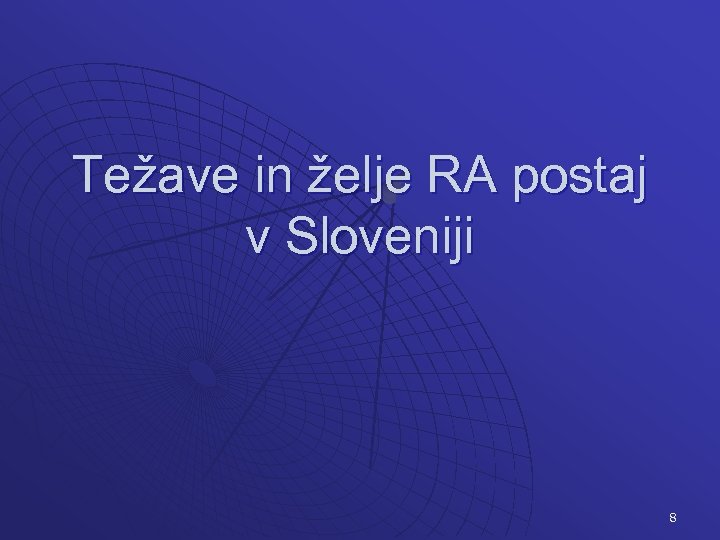

Težave in želje RA postaj v Sloveniji 8

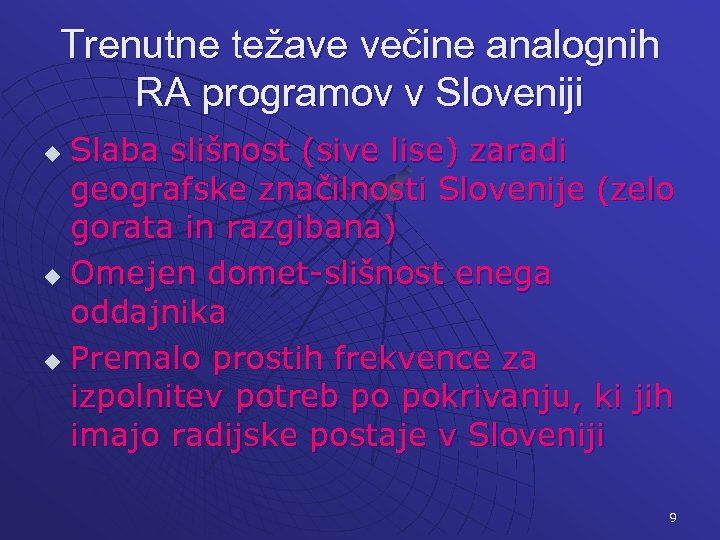

Trenutne težave večine analognih RA programov v Sloveniji Slaba slišnost (sive lise) zaradi geografske značilnosti Slovenije (zelo gorata in razgibana) u Omejen domet-slišnost enega oddajnika u Premalo prostih frekvence za izpolnitev potreb po pokrivanju, ki jih imajo radijske postaje v Sloveniji u 9

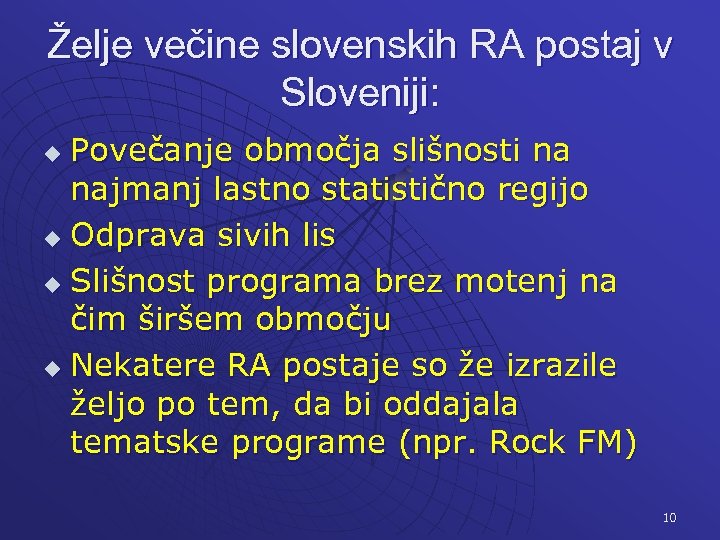

Želje večine slovenskih RA postaj v Sloveniji: Povečanje območja slišnosti na najmanj lastno statistično regijo u Odprava sivih lis u Slišnost programa brez motenj na čim širšem območju u Nekatere RA postaje so že izrazile željo po tem, da bi oddajala tematske programe (npr. Rock FM) u 10

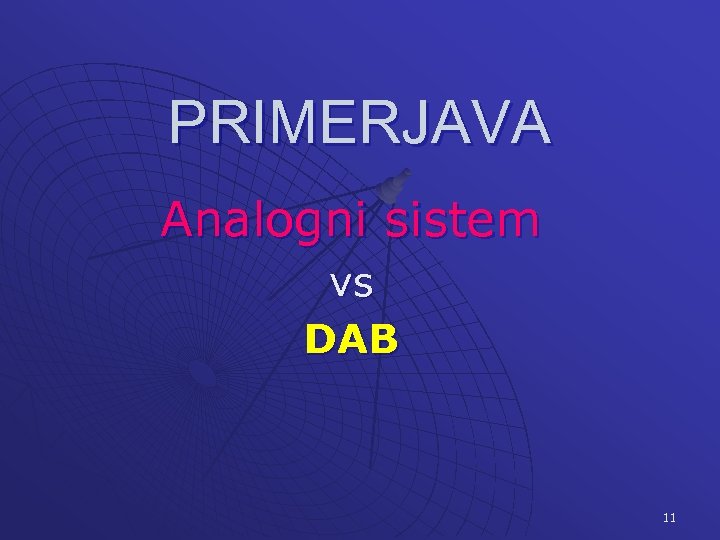

PRIMERJAVA Analogni sistem vs DAB 11

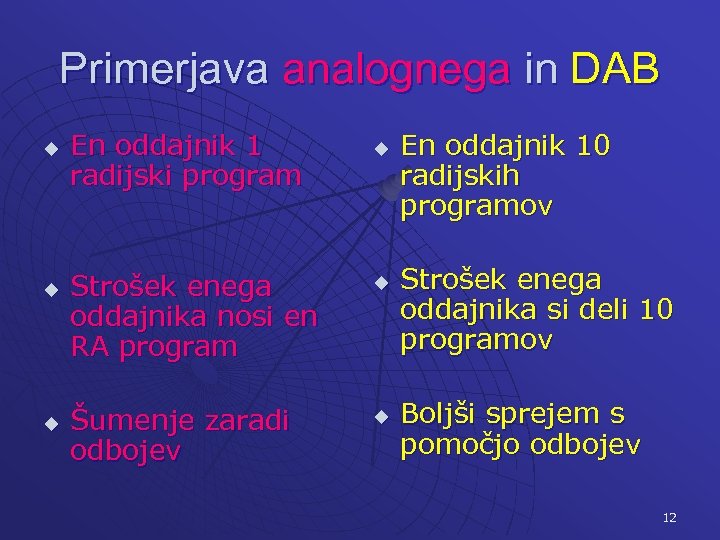

Primerjava analognega in DAB u u u En oddajnik 1 radijski program u Strošek enega oddajnika nosi en RA program u Šumenje zaradi odbojev u En oddajnik 10 radijskih programov Strošek enega oddajnika si deli 10 programov Boljši sprejem s pomočjo odbojev 12

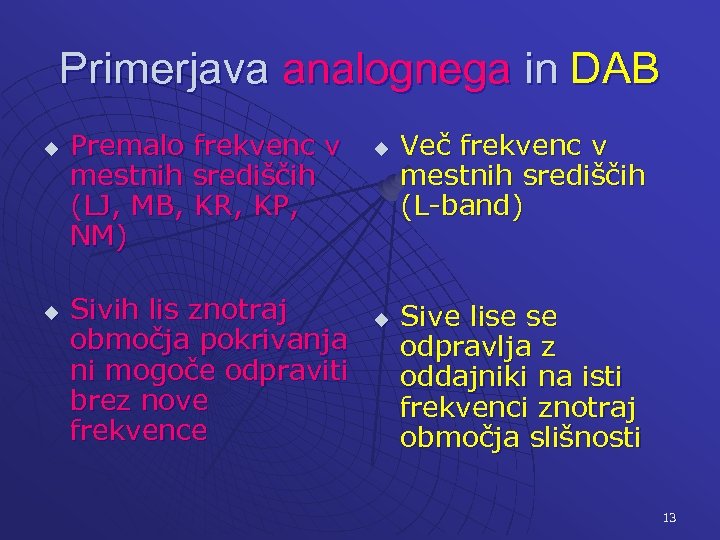

Primerjava analognega in DAB u u Premalo frekvenc v mestnih središčih (LJ, MB, KR, KP, NM) Sivih lis znotraj območja pokrivanja ni mogoče odpraviti brez nove frekvence u u Več frekvenc v mestnih središčih (L-band) Sive lise se odpravlja z oddajniki na isti frekvenci znotraj območja slišnosti 13

Primerjava analognega in DAB u u Medsebojne motnje med različnimi frekvencami RA postaj Edina dodatna storitev je RDS in radio text, ki pa ni zaživel u u Različne frekvence RA programov se med seboj ne motijo Novi sprejemniki DAB omogočajo pavzo, digitalno snemanje, povezavo na navigacijo, vreme, prometne info. itd 14

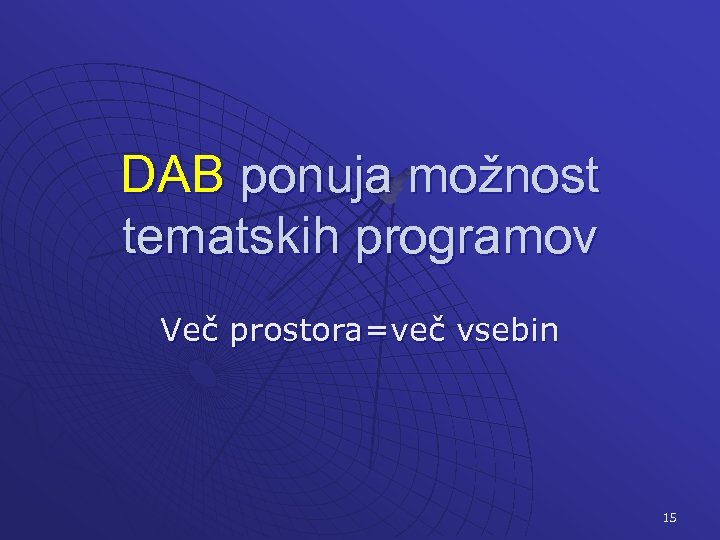

DAB ponuja možnost tematskih programov Več prostora=več vsebin 15

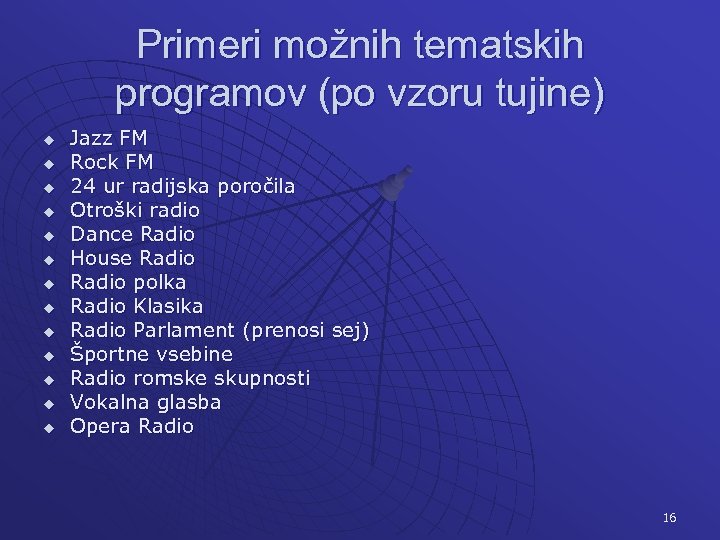

Primeri možnih tematskih programov (po vzoru tujine) u u u u Jazz FM Rock FM 24 ur radijska poročila Otroški radio Dance Radio House Radio polka Radio Klasika Radio Parlament (prenosi sej) Športne vsebine Radio romske skupnosti Vokalna glasba Opera Radio 16

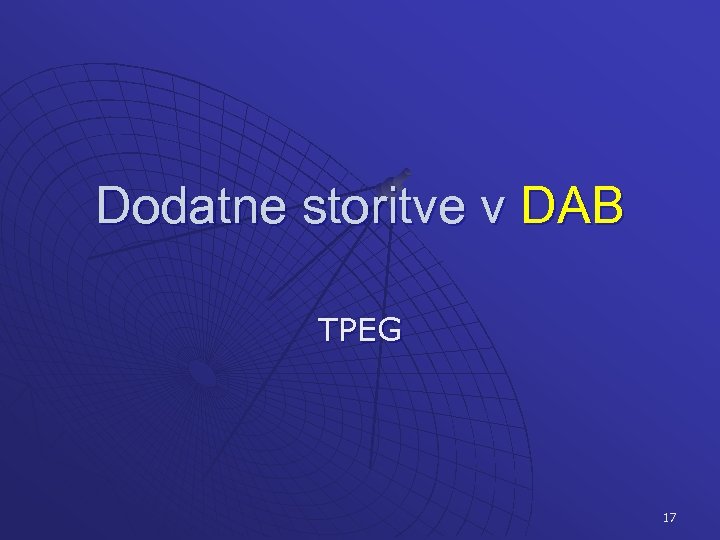

Dodatne storitve v DAB TPEG 17

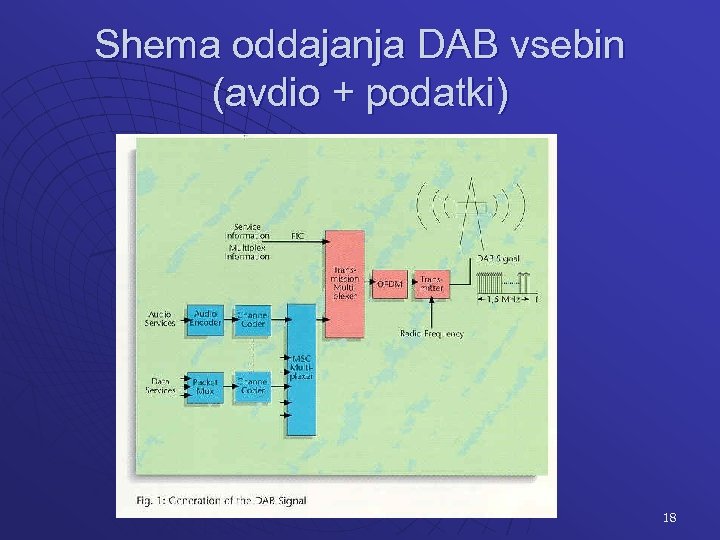

Shema oddajanja DAB vsebin (avdio + podatki) 18

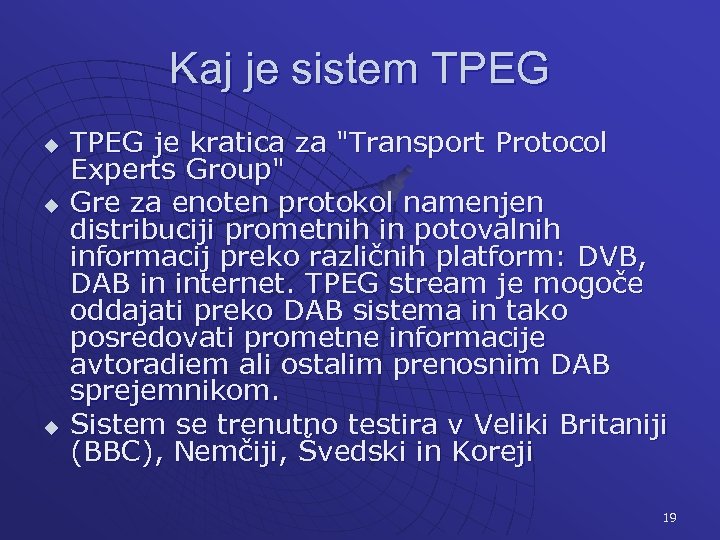

Kaj je sistem TPEG u u u TPEG je kratica za "Transport Protocol Experts Group" Gre za enoten protokol namenjen distribuciji prometnih in potovalnih informacij preko različnih platform: DVB, DAB in internet. TPEG stream je mogoče oddajati preko DAB sistema in tako posredovati prometne informacije avtoradiem ali ostalim prenosnim DAB sprejemnikom. Sistem se trenutno testira v Veliki Britaniji (BBC), Nemčiji, Švedski in Koreji 19

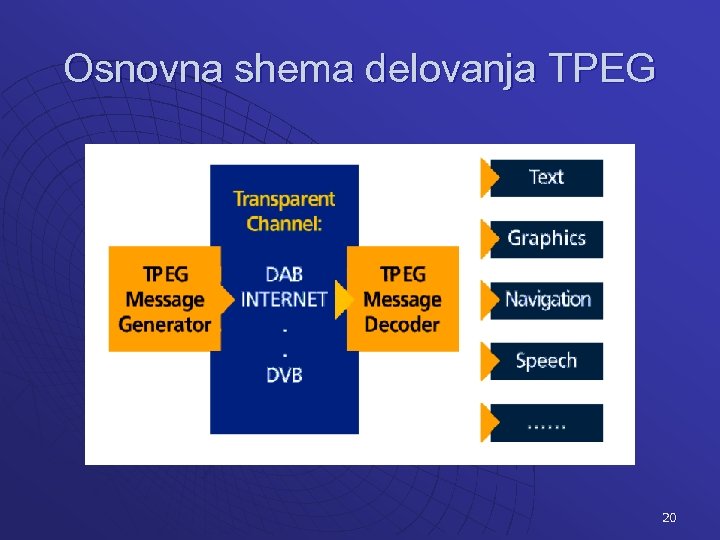

Osnovna shema delovanja TPEG 20

Delovanje sistema TPEG 21

Delovanje sistema TPEG 22

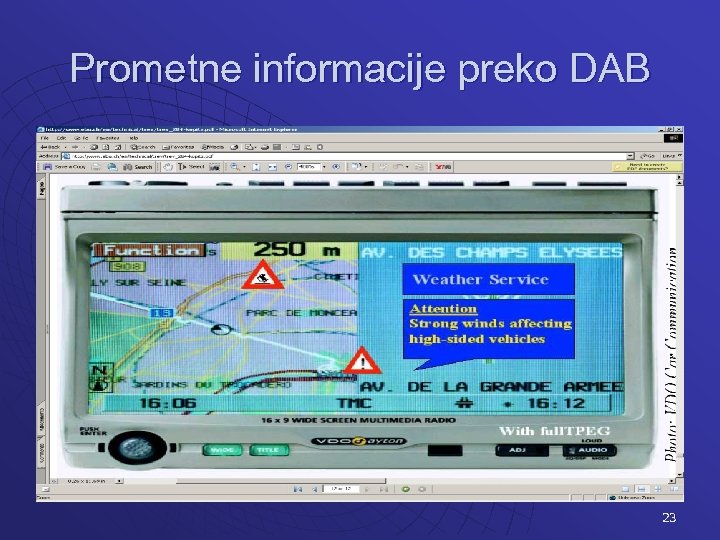

Prometne informacije preko DAB 23

Primer DAB avtoradia z možnostjo sprejemanja dodatnih storitev u u Blaupunkt Woodstock 54 DAB/FM radio z RDS tunerjem, možnost predvajanja CD-R/CD-RW , MP 3 Woodstock DAB 54 je bil predstavljen leta 2004 in v primerjavi s svojimi predhodniki ponuja tehnologijo Bluetooth, ki omogoča brezžično povezavo avtoradia z drugimi napravami in s tem prikazovanje podatkov, ki jih radijske postaje oddajajo v DAB sistemu. Podatki se nato prikazujejo na vašem dlančniku 24

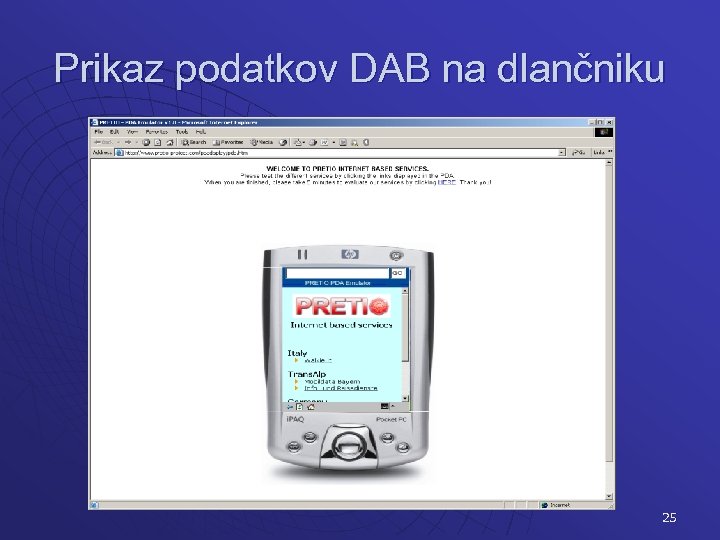

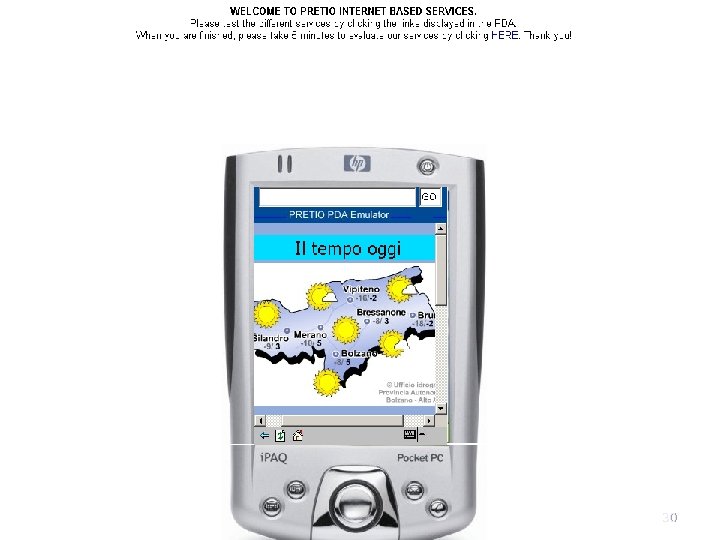

Prikaz podatkov DAB na dlančniku 25

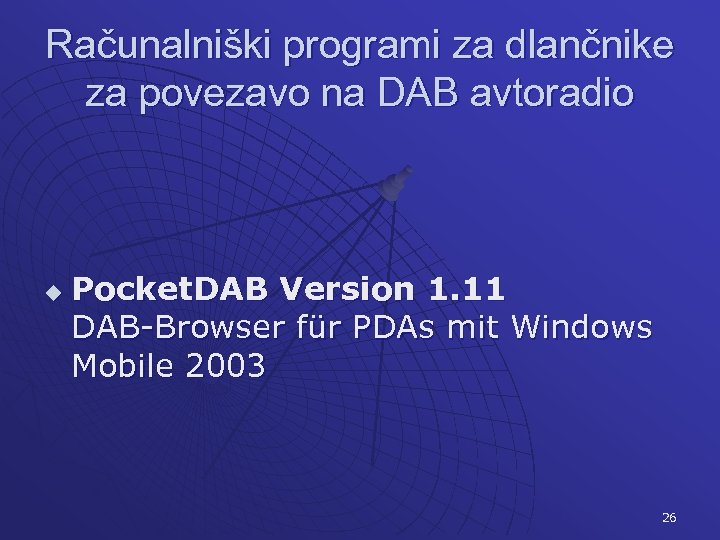

Računalniški programi za dlančnike za povezavo na DAB avtoradio u Pocket. DAB Version 1. 11 DAB-Browser für PDAs mit Windows Mobile 2003 26

27

28

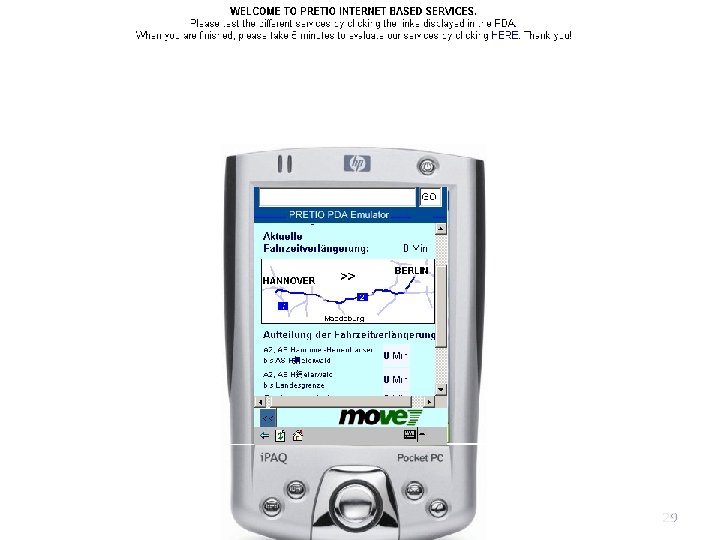

29

30

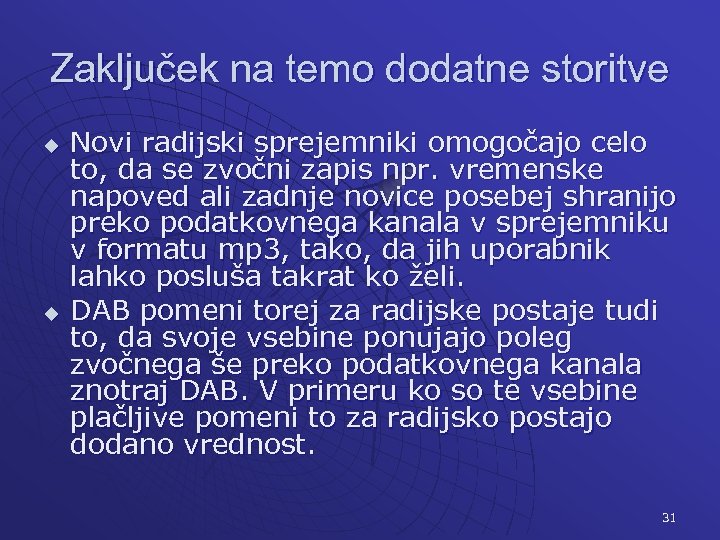

Zaključek na temo dodatne storitve u u Novi radijski sprejemniki omogočajo celo to, da se zvočni zapis npr. vremenske napoved ali zadnje novice posebej shranijo preko podatkovnega kanala v sprejemniku v formatu mp 3, tako, da jih uporabnik lahko posluša takrat ko želi. DAB pomeni torej za radijske postaje tudi to, da svoje vsebine ponujajo poleg zvočnega še preko podatkovnega kanala znotraj DAB. V primeru ko so te vsebine plačljive pomeni to za radijsko postajo dodano vrednost. 31

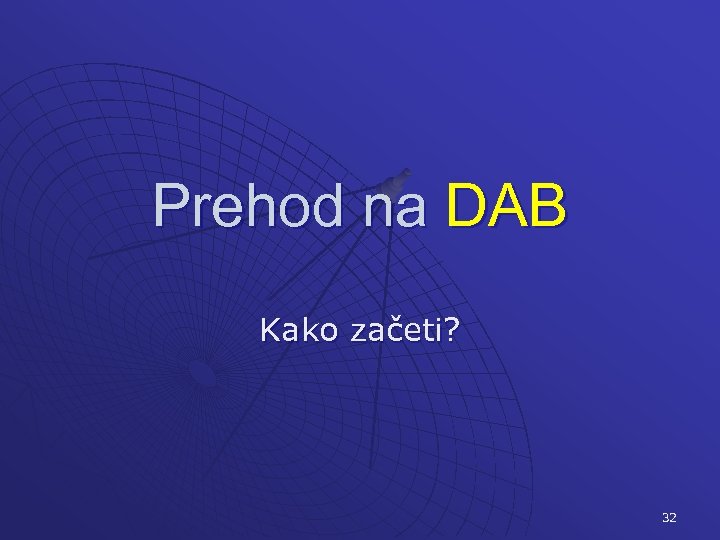

Prehod na DAB Kako začeti? 32

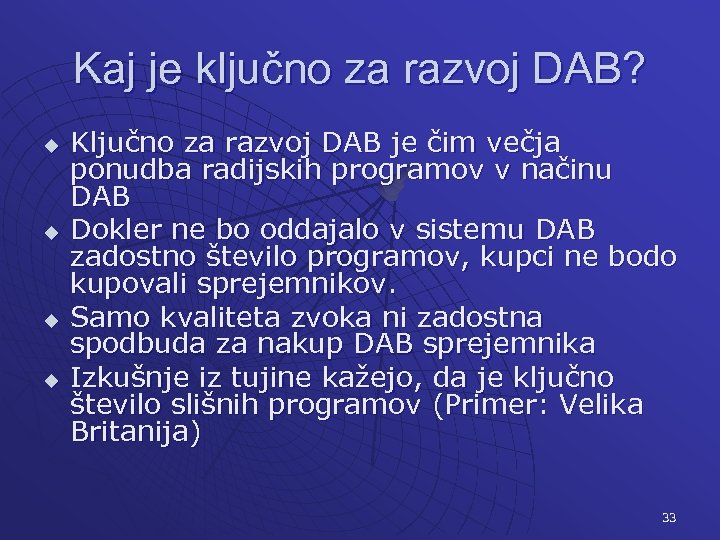

Kaj je ključno za razvoj DAB? u u Ključno za razvoj DAB je čim večja ponudba radijskih programov v načinu DAB Dokler ne bo oddajalo v sistemu DAB zadostno število programov, kupci ne bodo kupovali sprejemnikov. Samo kvaliteta zvoka ni zadostna spodbuda za nakup DAB sprejemnika Izkušnje iz tujine kažejo, da je ključno število slišnih programov (Primer: Velika Britanija) 33

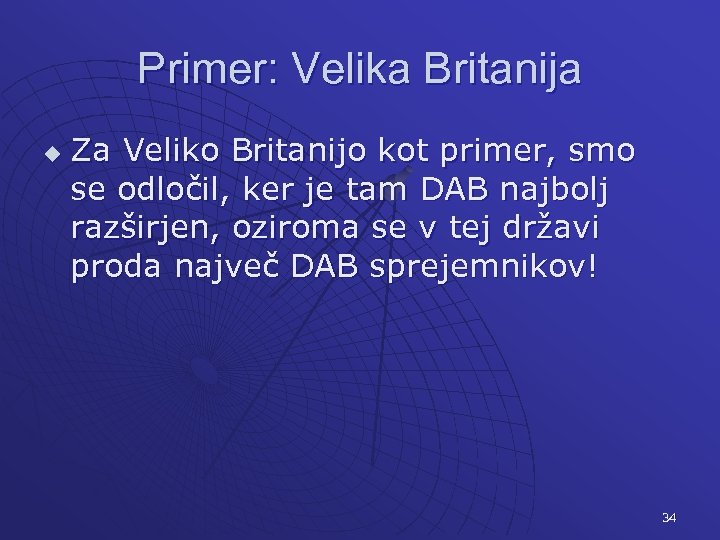

Primer: Velika Britanija u Za Veliko Britanijo kot primer, smo se odločil, ker je tam DAB najbolj razširjen, oziroma se v tej državi proda največ DAB sprejemnikov! 34

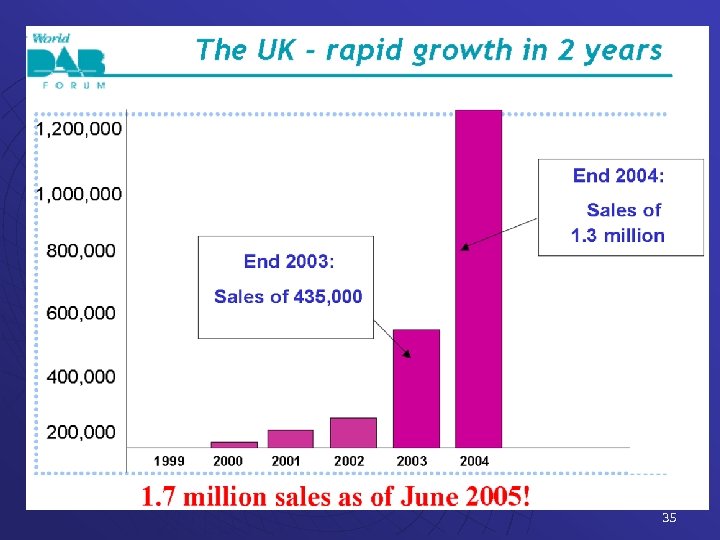

35

Primer Velika Britanija u V Veliki Britaniji je v letu 2005 število imetnikov DAB sprejemnikov preseglo 10% odrasle populacije 36

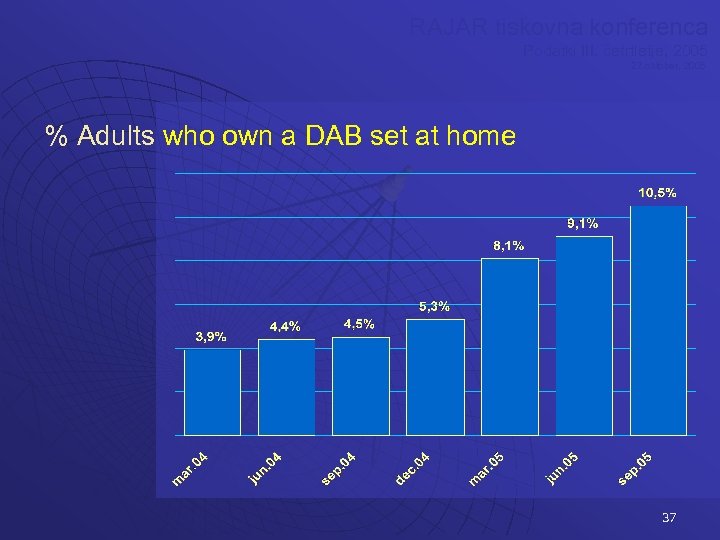

RAJAR tiskovna konferenca Podatki III. četrtletje, 2005 27 oktober, 2005 % Adults who own a DAB set at home 37

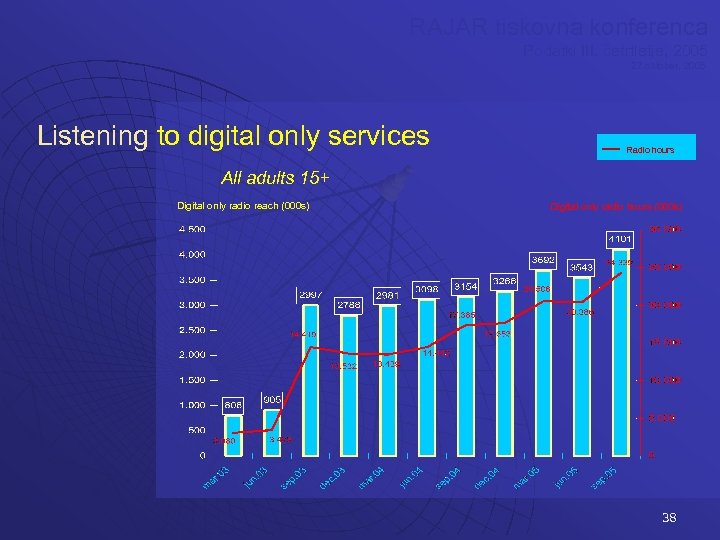

RAJAR tiskovna konferenca Podatki III. četrtletje, 2005 27 oktober, 2005 Listening to digital only services Radio hours All adults 15+ Digital only radio reach (000 s) Digital only radio hours (000 s) 38

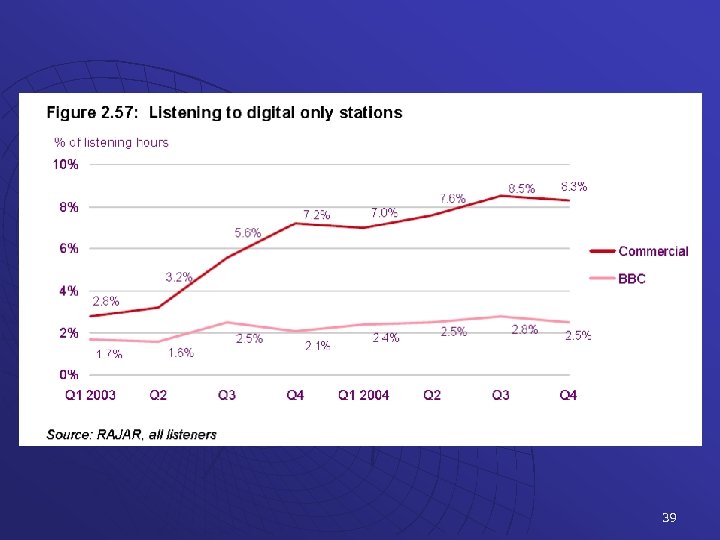

39

40

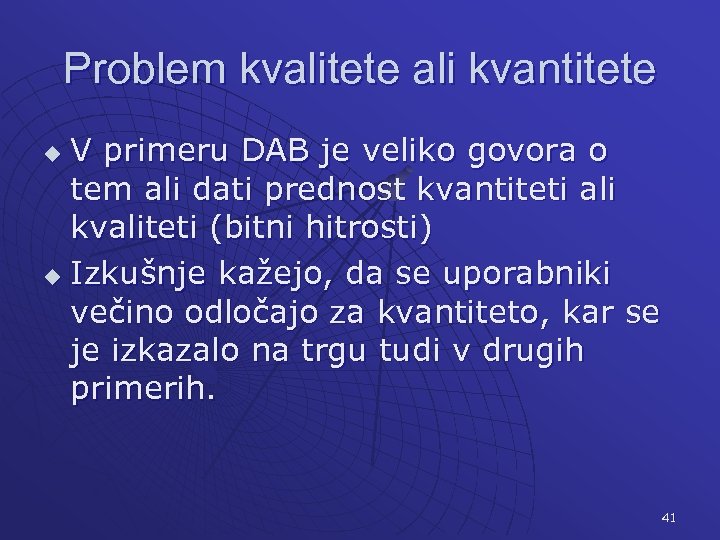

Problem kvalitete ali kvantitete V primeru DAB je veliko govora o tem ali dati prednost kvantiteti ali kvaliteti (bitni hitrosti) u Izkušnje kažejo, da se uporabniki večino odločajo za kvantiteto, kar se je izkazalo na trgu tudi v drugih primerih. u 41

Primerjava na trgu Boljša kvaliteta (manjša količina) u CD plošče do 14 pesmi 2 Mb/s Slabša kvaliteta (večja količina) u u DVD 8 Mb/s u u Analogna TV u MP 3 do 100 pesmi 128 Kb/s Di. VX 2 Mb/S Digitalna Satelitska TV 4. 5 Mb/s 42

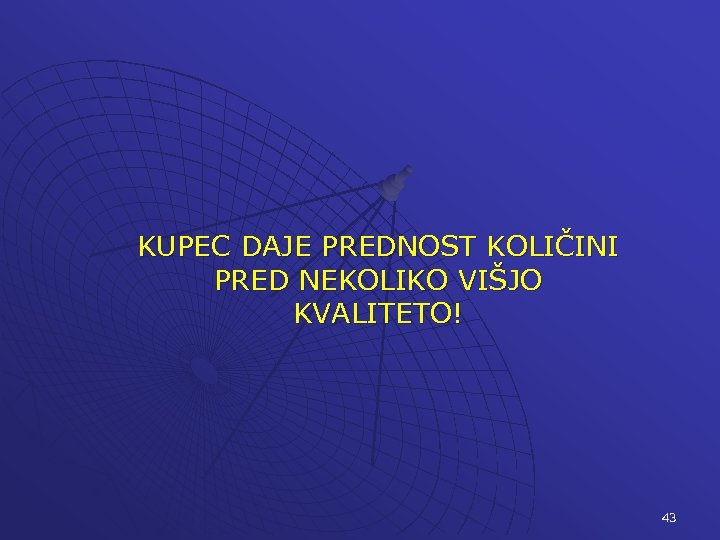

KUPEC DAJE PREDNOST KOLIČINI PRED NEKOLIKO VIŠJO KVALITETO! 43

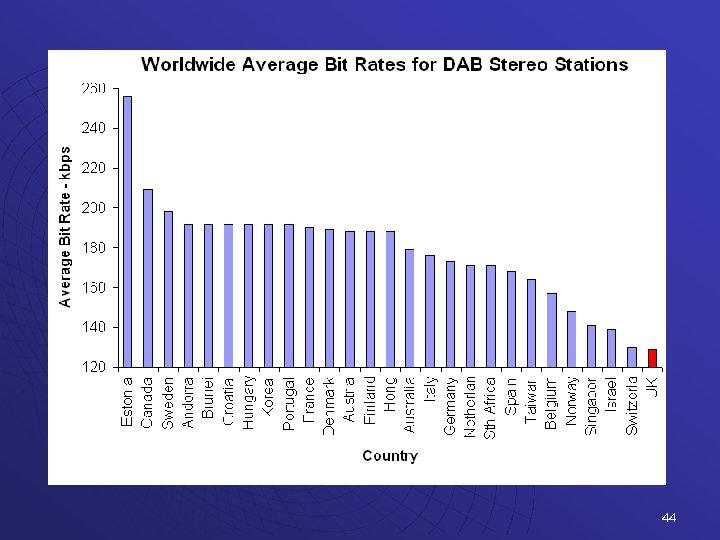

44

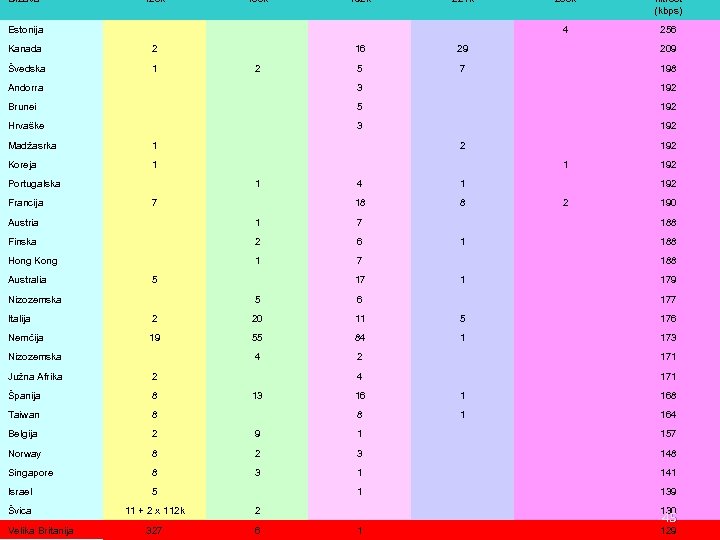

Država 128 k 160 k 192 k 224 k 256 k hitrost (kbps) Estonija 4 256 Kanada 2 16 29 209 Švedska 1 2 5 7 198 Andorra 3 192 Brunei 5 192 Hrvaške 3 192 Madžasrka 1 2 192 Koreja 1 1 192 Portugalska 1 4 1 192 Francija 7 18 8 2 190 Austria 1 7 188 Finska 2 6 1 188 Hong Kong 1 7 188 Australia 5 17 1 179 Nizozemska 5 6 177 Italija 2 20 11 5 176 Nemčija 19 55 84 1 173 Nizozemska 4 2 171 Južna Afrika 2 4 171 Španija 8 13 16 1 168 Taiwan 8 8 1 164 Belgija 2 9 1 157 Norway 8 2 3 148 Singapore 8 3 1 141 Israel 5 1 139 Švica 11 + 2 x 112 k 2 130 327 6 1 129 Velika Britanija 45

Izračun kapacitete DAB multiplexa u Vsak multipleks ima prostora za 864 CU (capacity units). Poraba CU je odvisna od bitne hitrosti in nivoja zaščite: Primer: 128 kb/s 160 kb/s pri pri zaščiti 3 4 porabi 96 CU 84 CU 116 CU 104 CU Opomba: višja številka pomeni manjše ščitenje oziroma potrebo po višjem signalu. 46

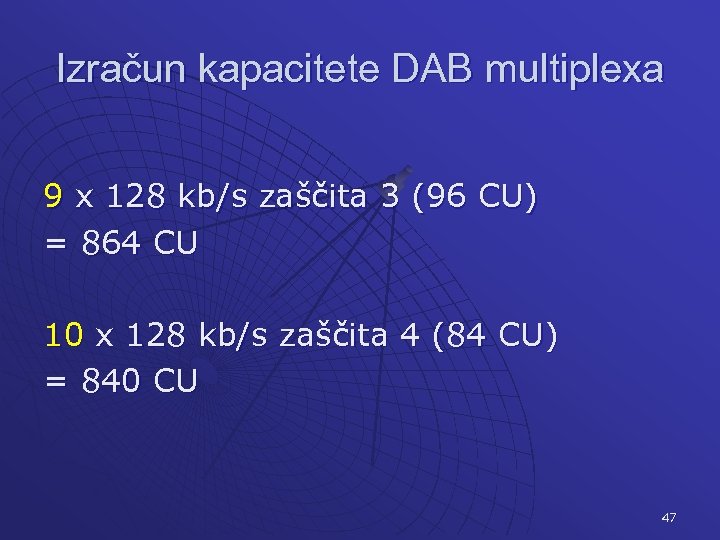

Izračun kapacitete DAB multiplexa 9 x 128 kb/s zaščita 3 (96 CU) = 864 CU 10 x 128 kb/s zaščita 4 (84 CU) = 840 CU 47

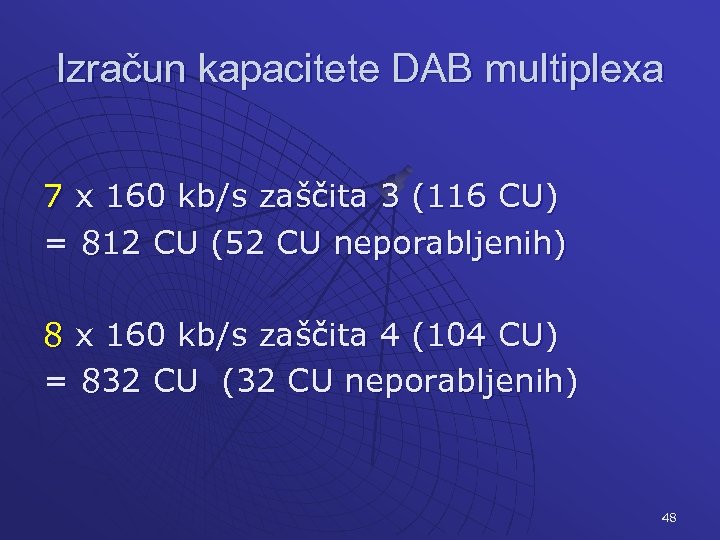

Izračun kapacitete DAB multiplexa 7 x 160 kb/s zaščita 3 (116 CU) = 812 CU (52 CU neporabljenih) 8 x 160 kb/s zaščita 4 (104 CU) = 832 CU (32 CU neporabljenih) 48

Primer švicarskega multiplexa 49

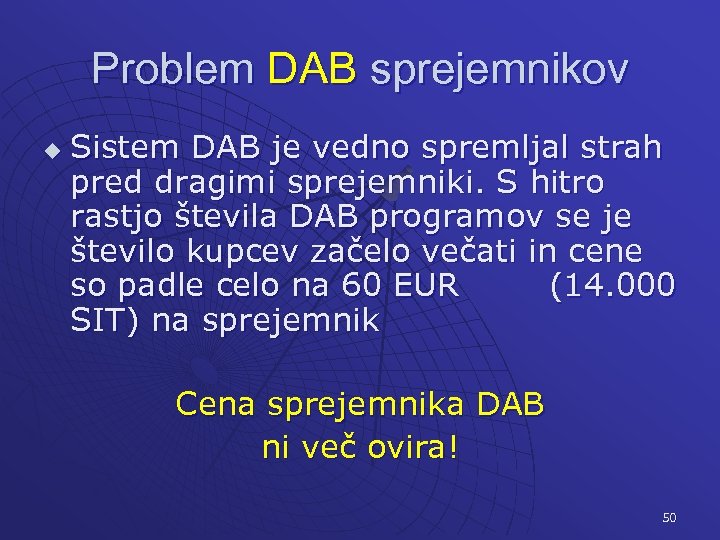

Problem DAB sprejemnikov u Sistem DAB je vedno spremljal strah pred dragimi sprejemniki. S hitro rastjo števila DAB programov se je število kupcev začelo večati in cene so padle celo na 60 EUR (14. 000 SIT) na sprejemnik Cena sprejemnika DAB ni več ovira! 50

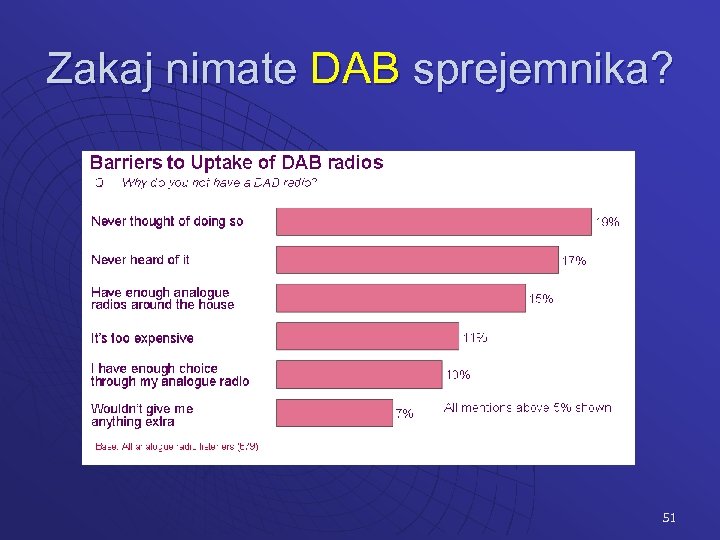

Zakaj nimate DAB sprejemnika? 51

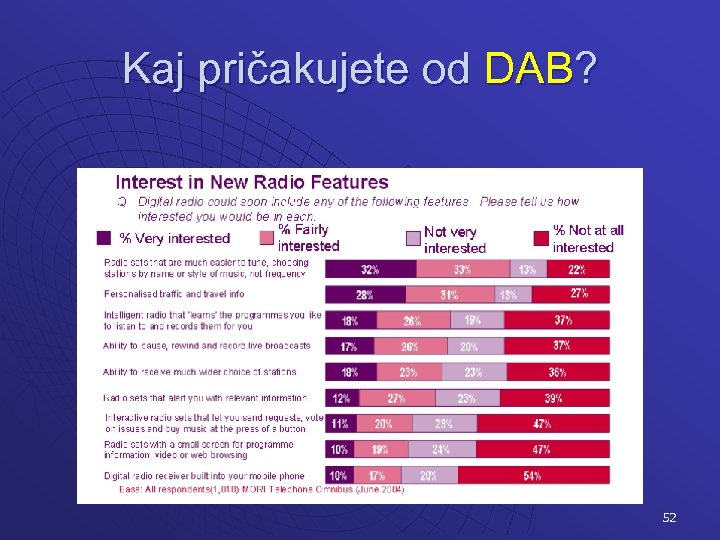

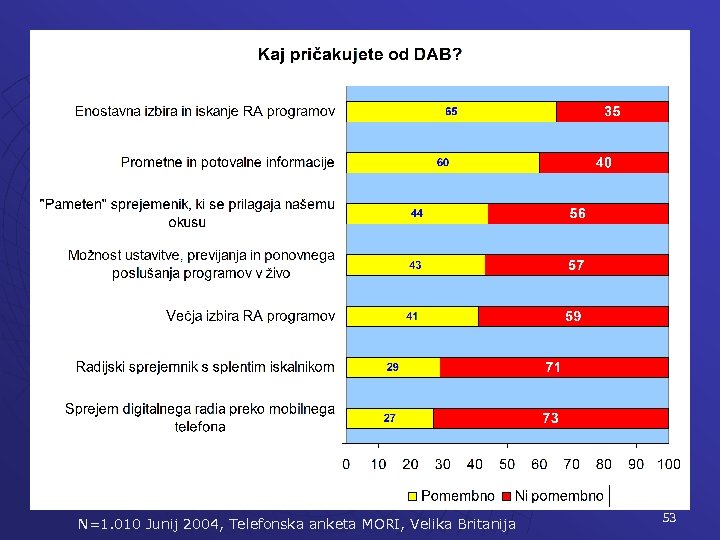

Kaj pričakujete od DAB? 52

N=1. 010 Junij 2004, Telefonska anketa MORI, Velika Britanija 53

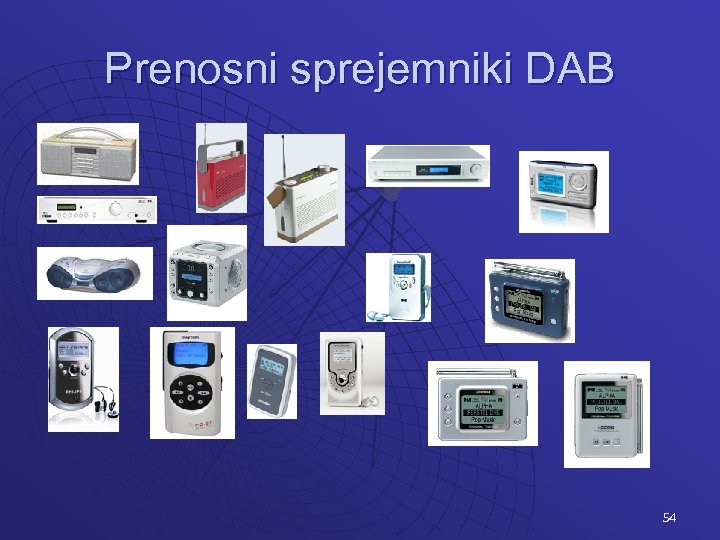

Prenosni sprejemniki DAB 54

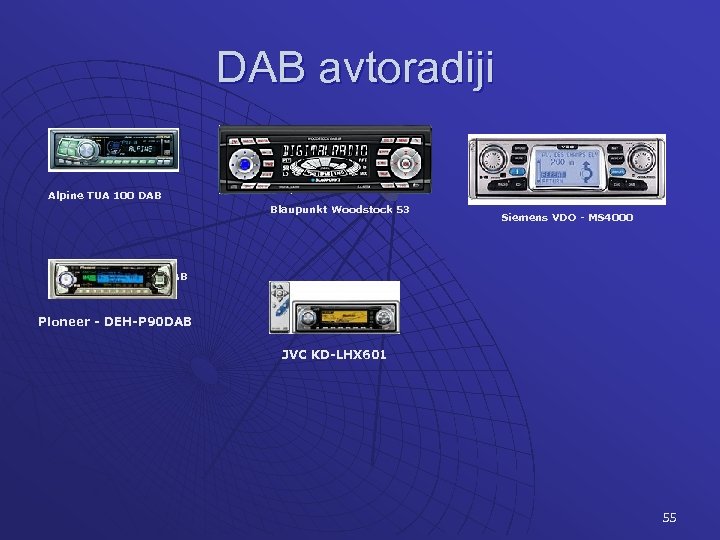

DAB avtoradiji Alpine TUA 100 DAB Blaupunkt Woodstock 53 Siemens VDO - MS 4000 Alpine - TUA-100 DAB Pioneer - DEH-P 90 DAB JVC KD-LHX 601 55

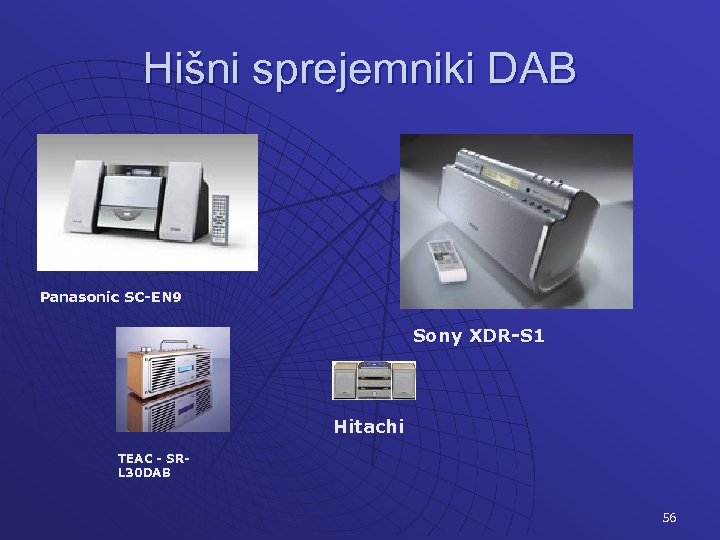

Hišni sprejemniki DAB Panasonic SC-EN 9 Sony XDR-S 1 Hitachi TEAC - SRL 30 DAB 56

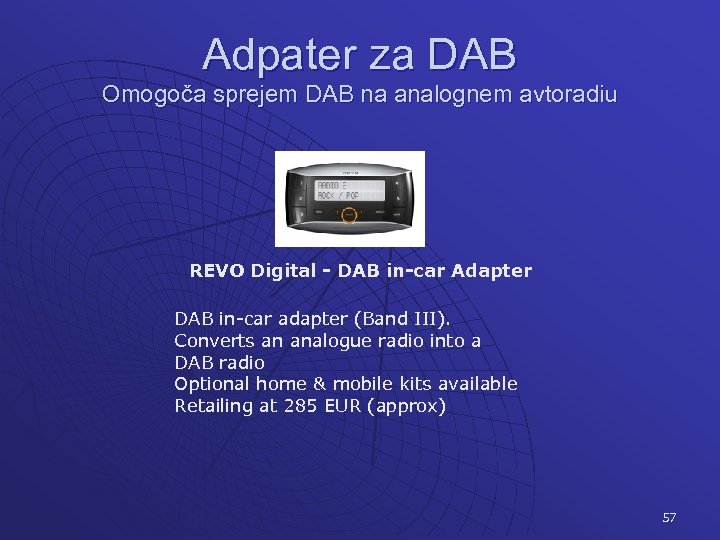

Adpater za DAB Omogoča sprejem DAB na analognem avtoradiu REVO Digital - DAB in-car Adapter DAB in-car adapter (Band III). Converts an analogue radio into a DAB radio Optional home & mobile kits available Retailing at 285 EUR (approx) 57

Primeri najcenejši DAB sprejemnikov ALBA CXDAB 201 DAB Radio/Cassette/CD Player 60 EUR ALBA CCD 216 DAB DAB/FM CD Clock Radio 65 EUR 58

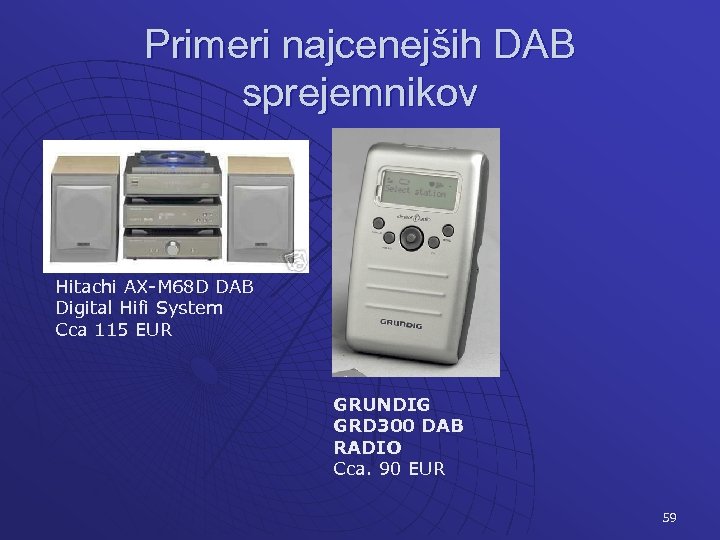

Primeri najcenejših DAB sprejemnikov Hitachi AX-M 68 D DAB Digital Hifi System Cca 115 EUR GRUNDIG GRD 300 DAB RADIO Cca. 90 EUR 59

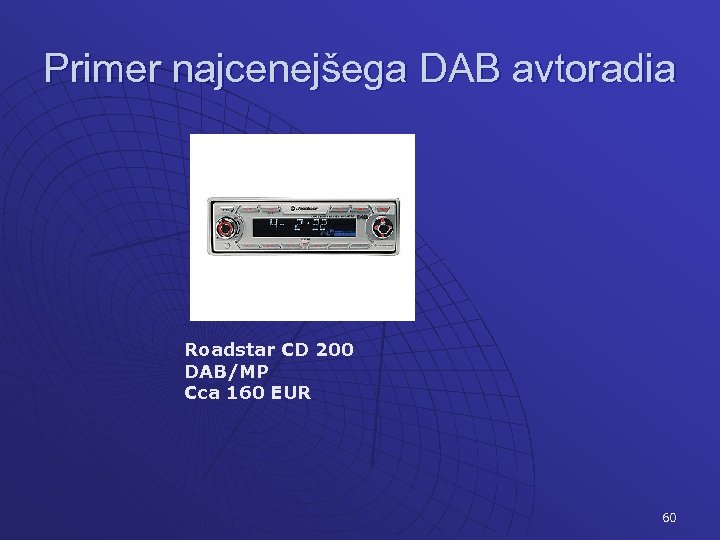

Primer najcenejšega DAB avtoradia Roadstar CD 200 DAB/MP Cca 160 EUR 60

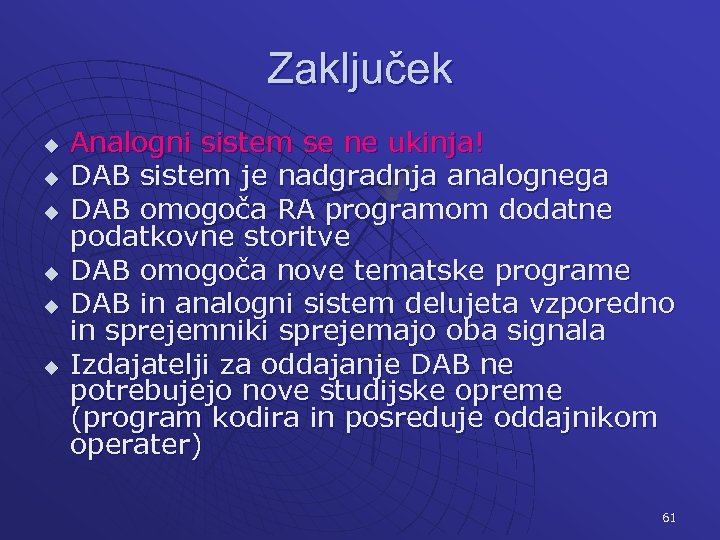

Zaključek u u u Analogni sistem se ne ukinja! DAB sistem je nadgradnja analognega DAB omogoča RA programom dodatne podatkovne storitve DAB omogoča nove tematske programe DAB in analogni sistem delujeta vzporedno in sprejemniki sprejemajo oba signala Izdajatelji za oddajanje DAB ne potrebujejo nove studijske opreme (program kodira in posreduje oddajnikom operater) 61

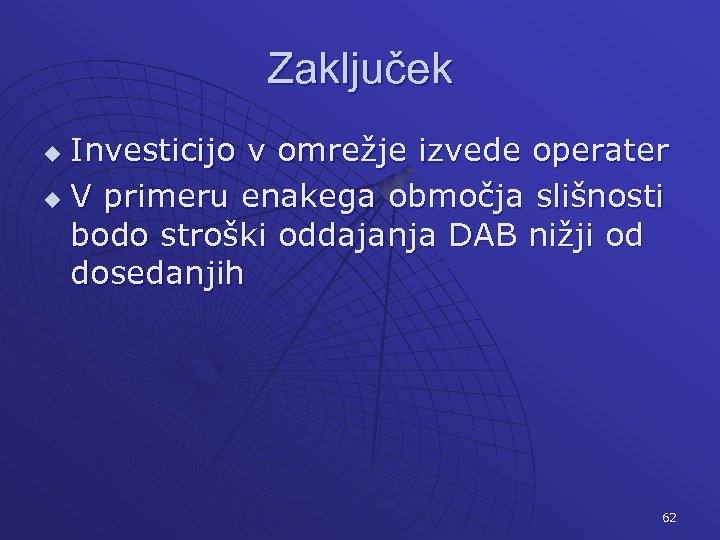

Zaključek Investicijo v omrežje izvede operater u V primeru enakega območja slišnosti bodo stroški oddajanja DAB nižji od dosedanjih u 62

Analogni sistem se NE UKINJA! DAB je nadgradnja! Za DAB se odloči, kdor želi nadgraditi analogni sistem! 63
