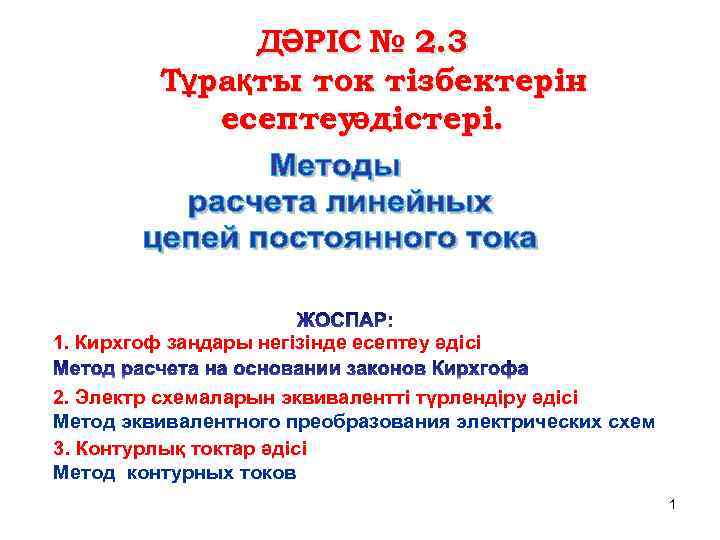

ДӘРІС № 2. 3 Тұрақты ток тізбектерін есептеуәдістері. 1. Кирхгоф заңдары негізінде есептеу әдісі 2. Электр схемаларын эквивалентті түрлендіру әдісі Метод эквивалентного преобразования электрических схем 3. Контурлық токтар әдісі Метод контурных токов 1

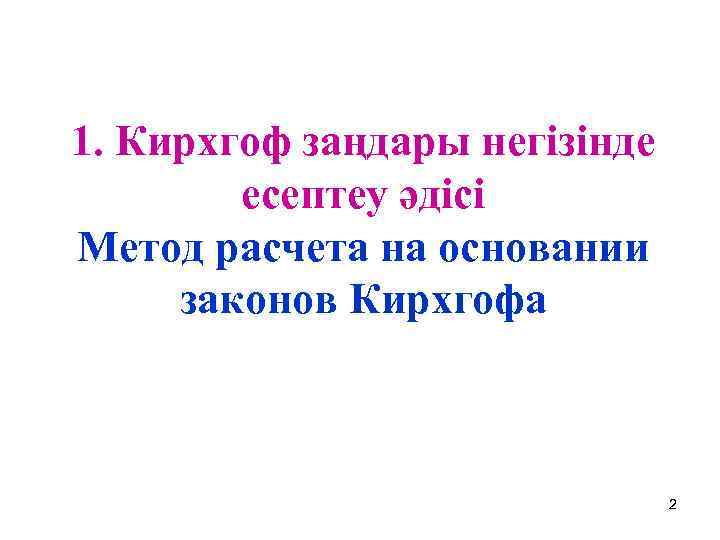

1. Кирхгоф заңдары негізінде есептеу әдісі Метод расчета на основании законов Кирхгофа 2

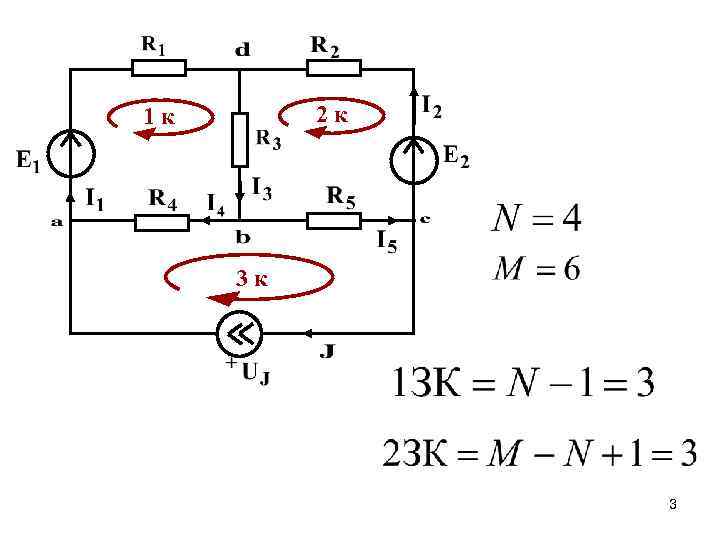

2 к 1 к 3 к 3
2 к 1 к 3 к 4

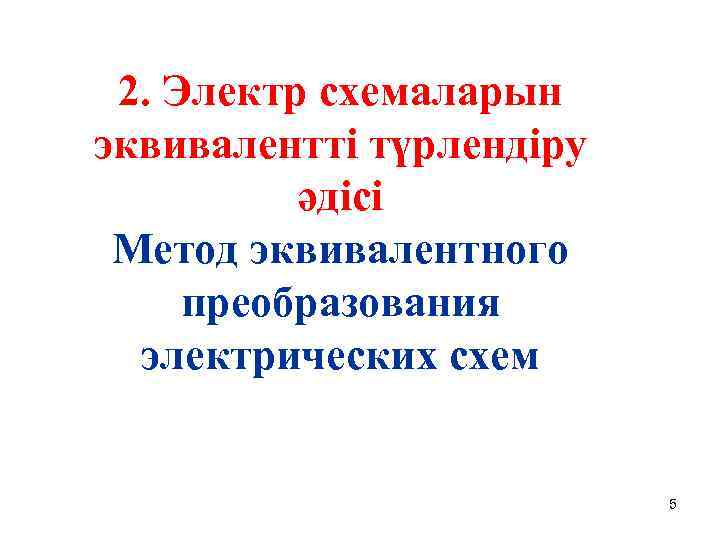

2. Электр схемаларын эквивалентті түрлендіру әдісі Метод эквивалентного преобразования электрических схем 5
ЭҚК және кедергілердің параллель жалғануы (Параллельное соединение ЭДС и сопротивлений) 6

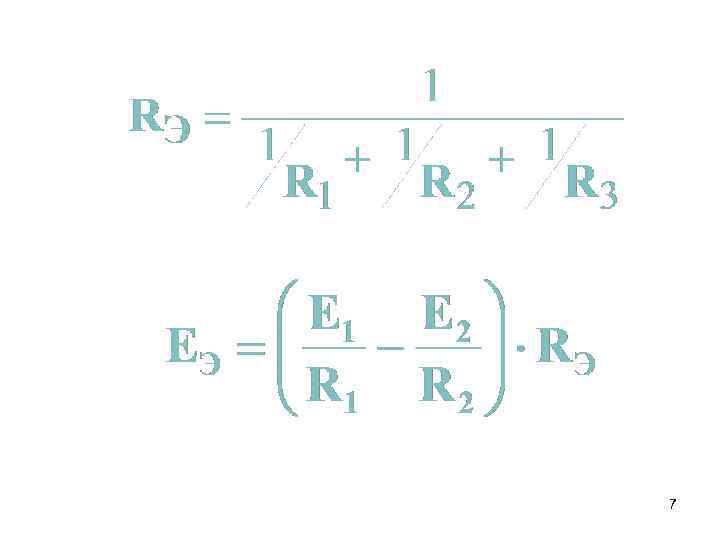

7

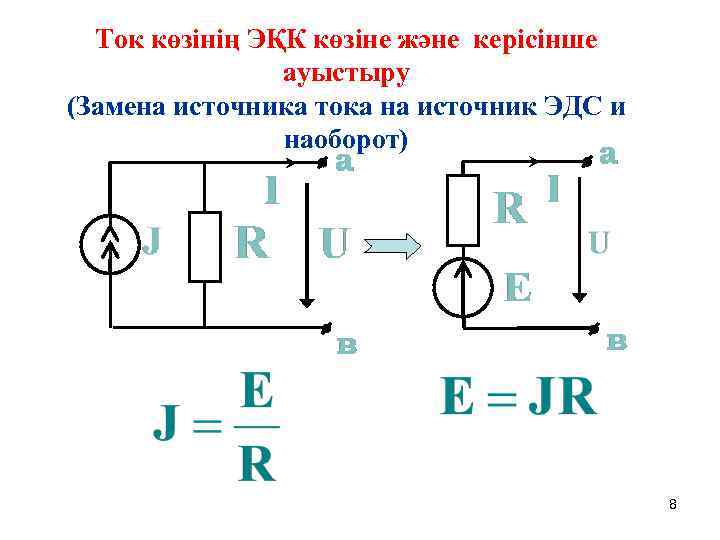

Ток көзінің ЭҚК көзіне және керісінше ауыстыру (Замена источника тока на источник ЭДС и наоборот) 8

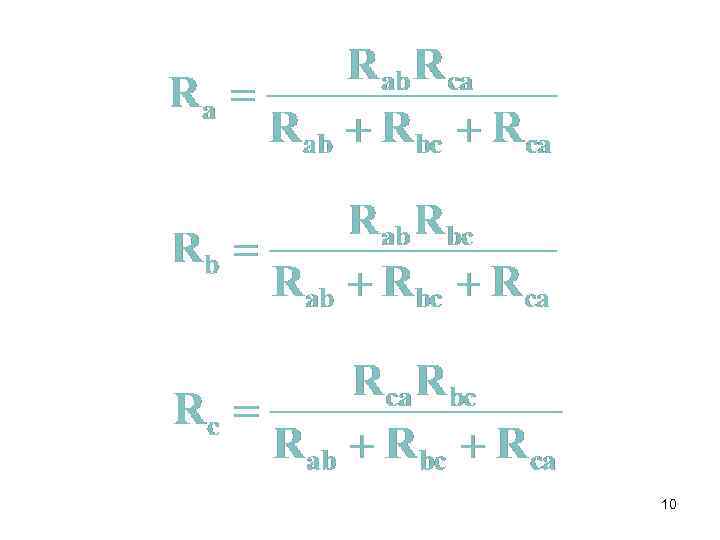

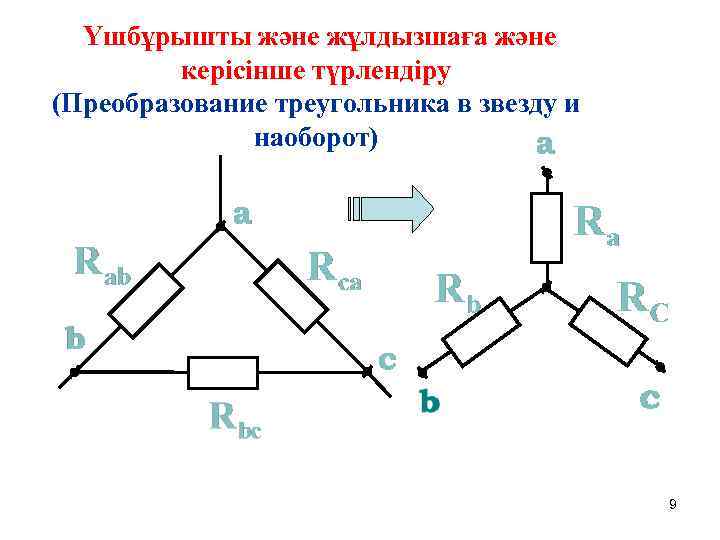

Үшбұрышты және жұлдызшаға және керісінше түрлендіру (Преобразование треугольника в звезду и наоборот) 9
10

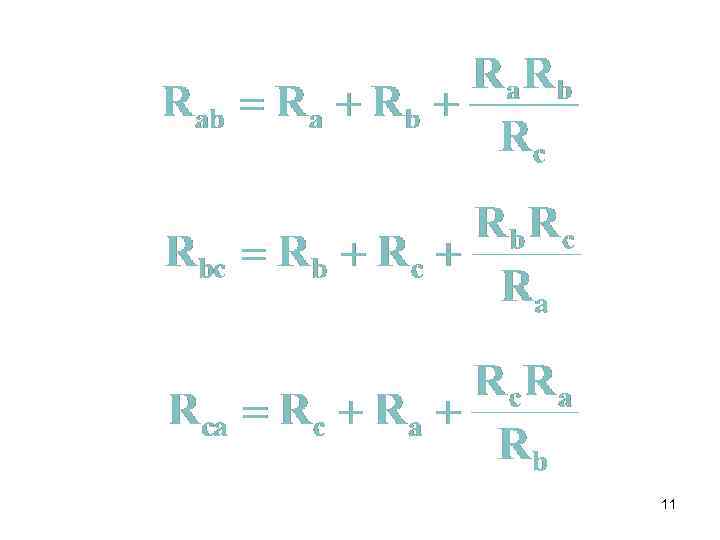

11

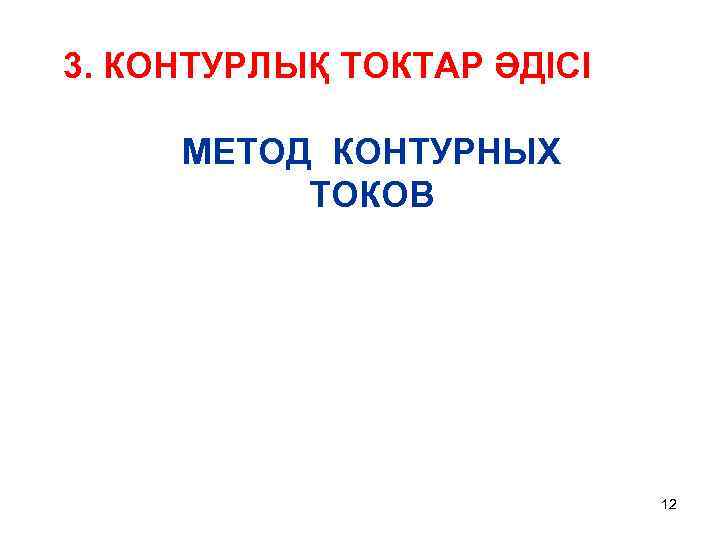

3. КОНТУРЛЫҚ ТОКТАР ӘДІСІ МЕТОД КОНТУРНЫХ ТОКОВ 12
Мысалы : в a с 13

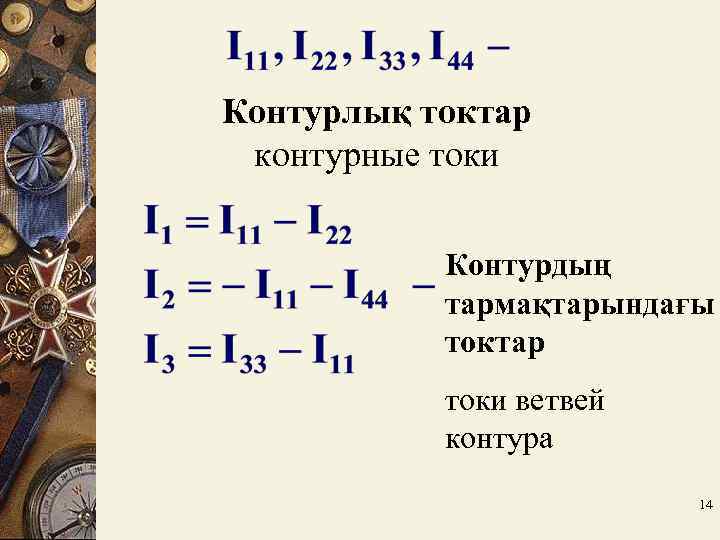

Контурлық токтар контурные токи Контурдың тармақтарындағы токтар токи ветвей контура 14

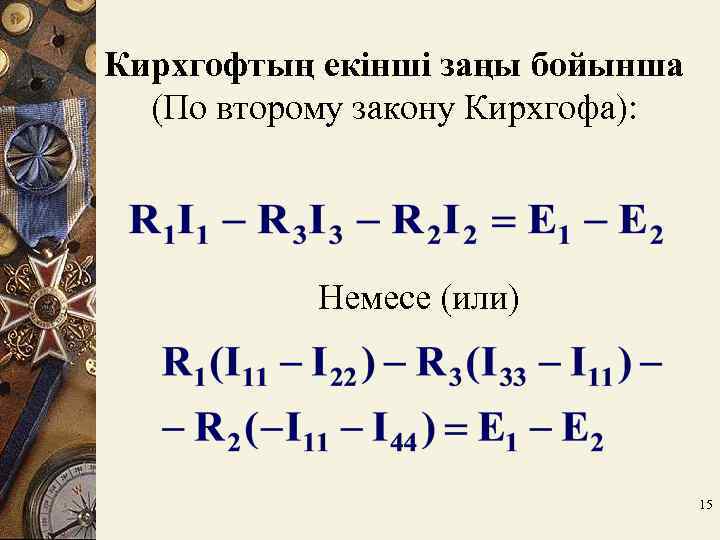

Кирхгофтың екінші заңы бойынша (По второму закону Кирхгофа): Немесе (или) 15

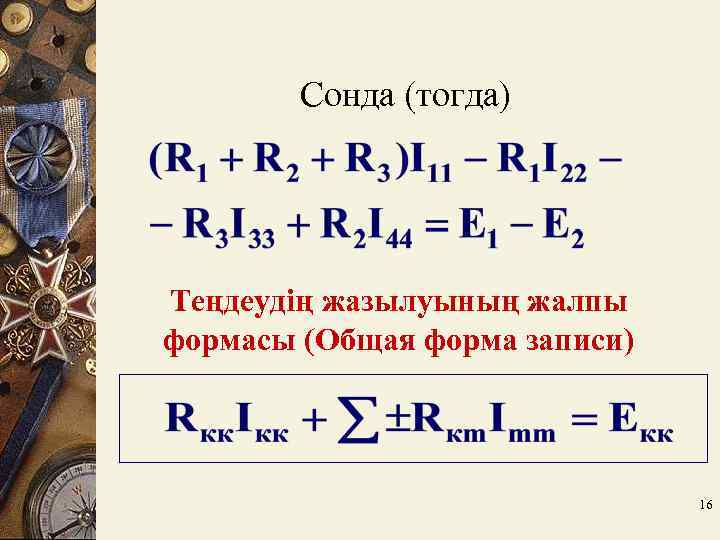

Сонда (тогда) Теңдеудің жазылуының жалпы формасы (Общая форма записи) 16

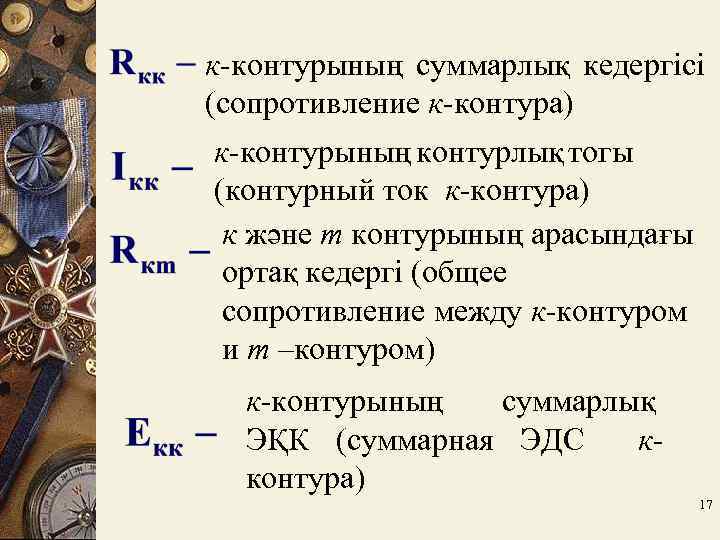

к-контурының суммарлық кедергісі (сопротивление к-контура) к-контурының контурлық тогы (контурный ток к-контура) к және m контурының арасындағы ортақ кедергі (общее сопротивление между к-контуром и m –контуром) к-контурының суммарлық ЭҚК (суммарная ЭДС кконтура) 17

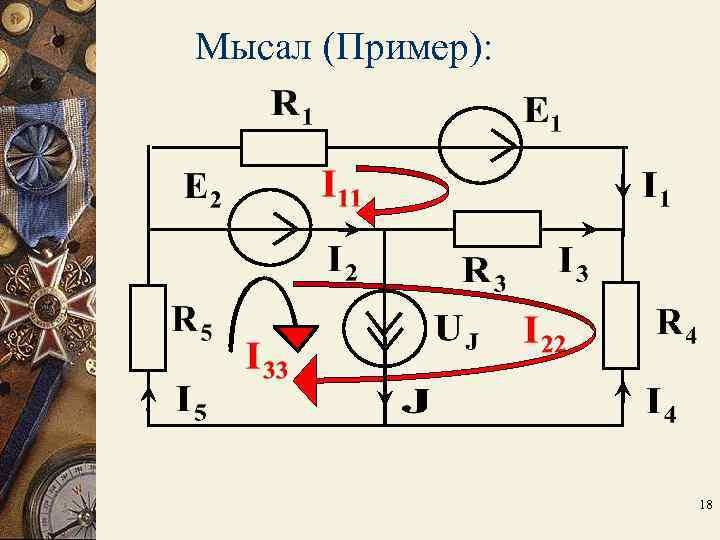

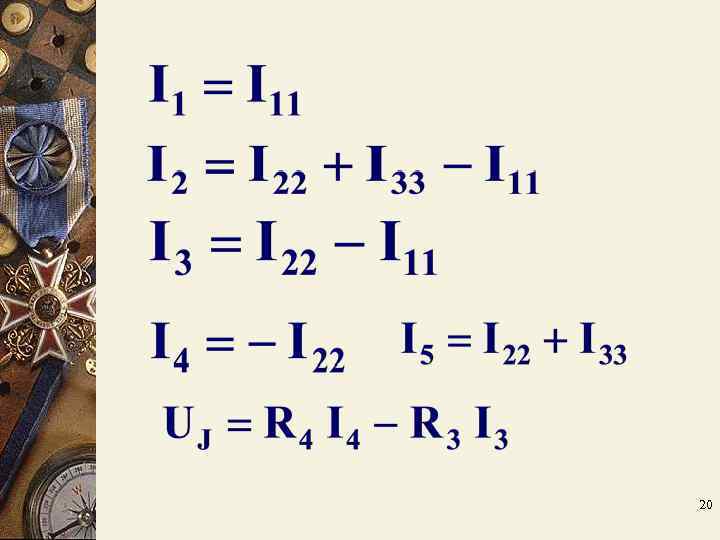

Мысал (Пример): 18

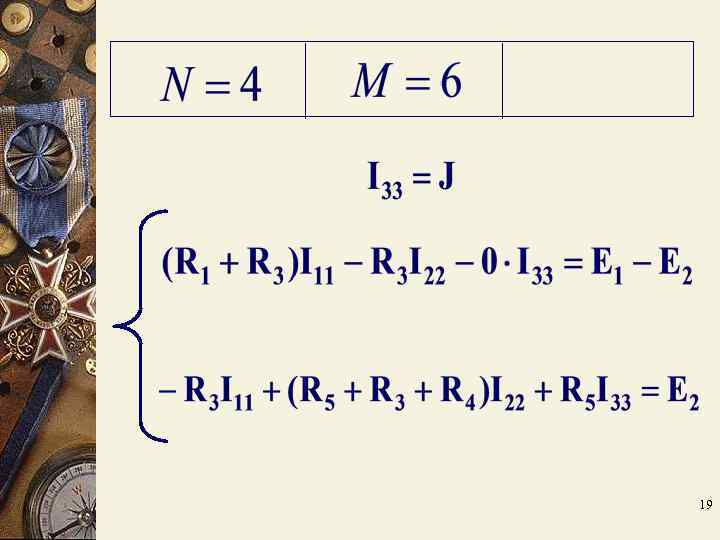

19
20

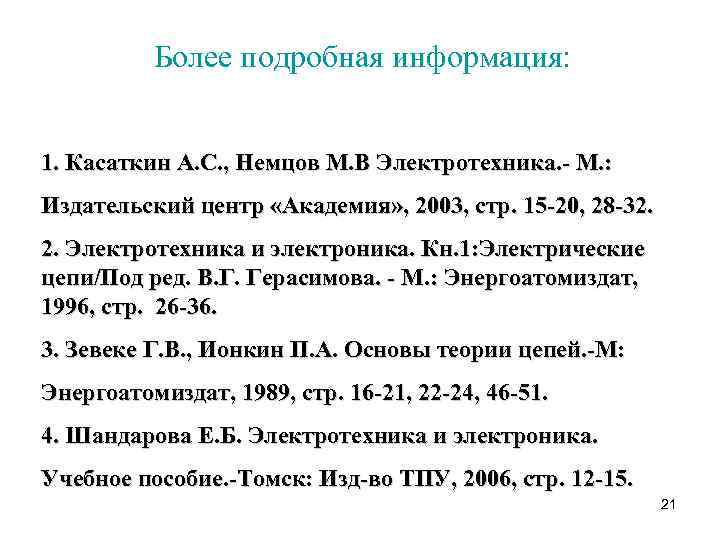

Более подробная информация: 1. Касаткин А. С. , Немцов М. В Электротехника. - М. : Издательский центр «Академия» , 2003, стр. 15 -20, 28 -32. 2. Электротехника и электроника. Кн. 1: Электрические цепи/Под ред. В. Г. Герасимова. - М. : Энергоатомиздат, 1996, стр. 26 -36. 3. Зевеке Г. В. , Ионкин П. А. Основы теории цепей. -М: Энергоатомиздат, 1989, стр. 16 -21, 22 -24, 46 -51. 4. Шандарова Е. Б. Электротехника и электроника. Учебное пособие. -Томск: Изд-во ТПУ, 2006, стр. 12 -15. 21
