CWDM DWDM решения Packet Light для альтернативных операторов связи

CWDM/DWDM решения Packet. Light для альтернативных операторов связи

Nino Shaptoshvili Regional Sales Manager Russia and CIS Packet. Light Networks Ltd. nino@packetlight. com

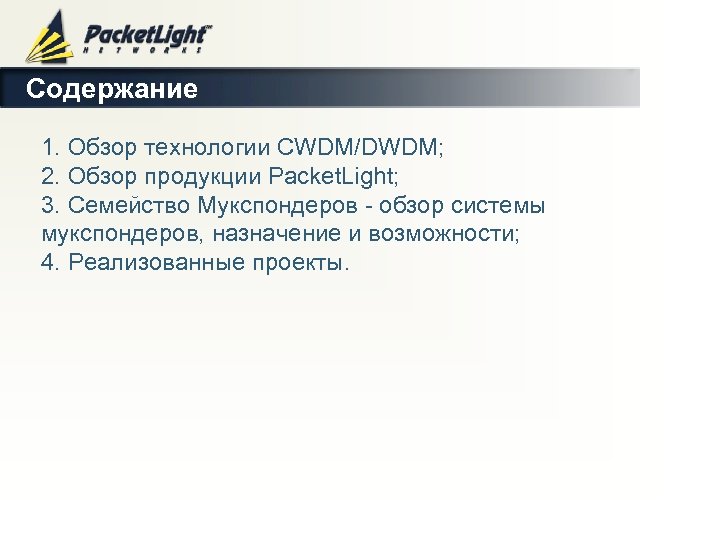

Содержание 1. Обзор технологии CWDM/DWDM; 2. Обзор продукции Packet. Light; 3. Семейство Мукспондеров - обзор системы мукспондеров, назначение и возможности; 4. Реализованные проекты. Company confidential

RAD Group Unique Access Solutions Established: 1981 WDM Connectivity Established: 2000 Mobile TV Established: 2006 Group Distributor in Israel Company confidential Network Test Solutions Established: 1991 Hi-end NICs for Servers Established: 1987 Ultra Wideband Communications Established: 2001 IP Voice and Video Conferencing Established: 1992 Wireless Local Loop Established: 1997 IP Acceleration Established: 2005 Broadband Wireless Established: 1996 Intelligent Application Switching Established: 1997 Storage Area Networks Established: 2000

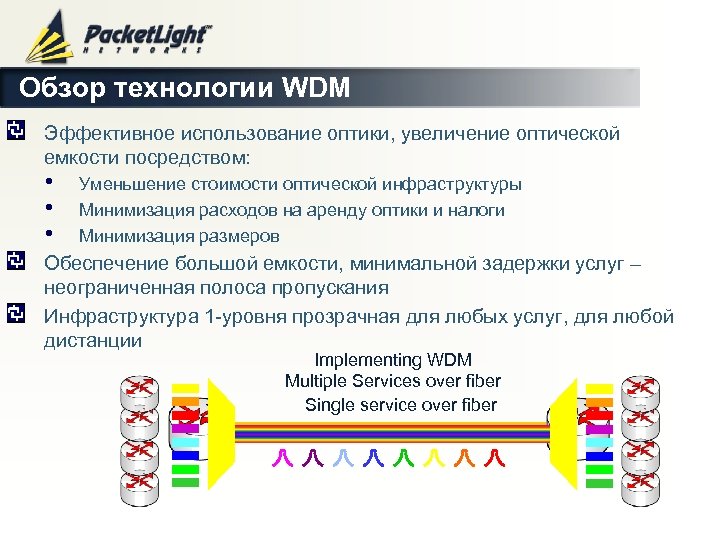

Обзор технологии WDM Эффективное использование оптики, увеличение оптической емкости посредством: • • • Уменьшение стоимости оптической инфраструктуры Минимизация расходов на аренду оптики и налоги Минимизация размеров Обеспечение большой емкости, минимальной задержки услуг – неограниченная полоса пропускания Инфраструктура 1 -уровня прозрачная для любых услуг, для любой дистанции Implementing WDM Multiple Services over fiber Single service over fiber Company confidential

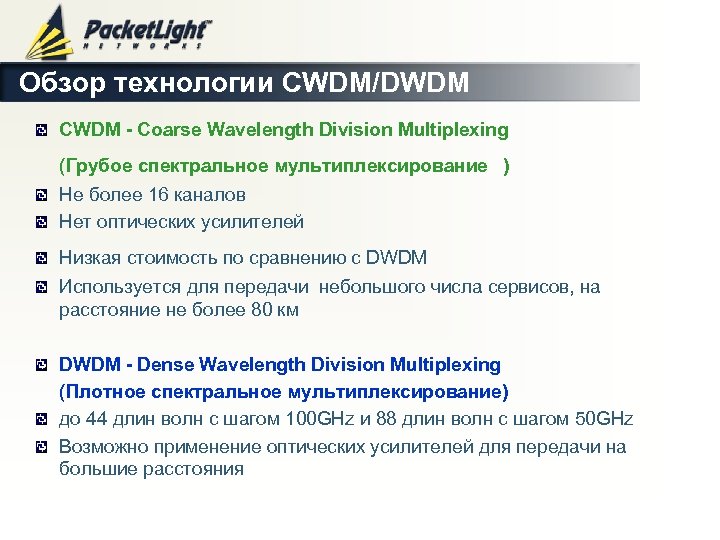

Обзор технологии CWDM/DWDM CWDM - Coarse Wavelength Division Multiplexing (Грубое спектральное мультиплексирование ) Не более 16 каналов Нет оптических усилителей Низкая стоимость по сравнению с DWDM Используется для передачи небольшого числа сервисов, на расстояние не более 80 км DWDM - Dense Wavelength Division Multiplexing (Плотное спектральное мультиплексирование) до 44 длин волн с шагом 100 GHz и 88 длин волн с шагом 50 GHz Возможно применение оптических усилителей для передачи на большие расстояния

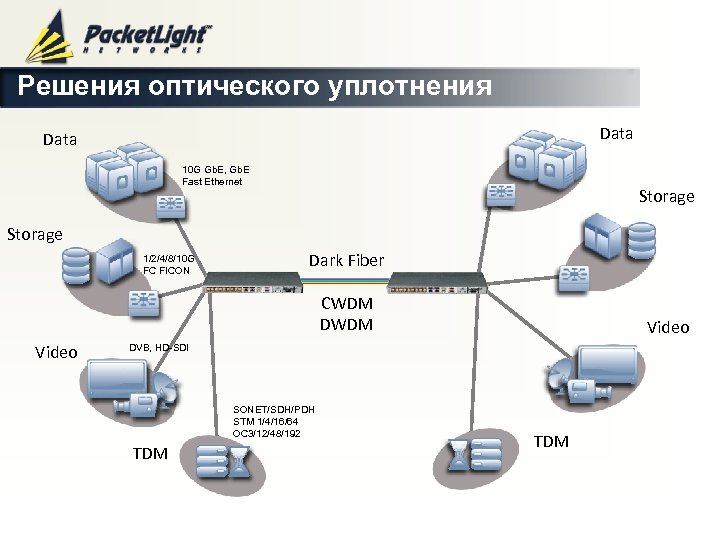

Решения оптического уплотнения Data 10 G Gb. E, Gb. E Fast Ethernet Storage 1/2/4/8/10 G FC FICON Dark Fiber CWDM DWDM Video DVB, HD-SDI SONET/SDH/PDH STM 1/4/16/64 OC 3/12/48/192 TDM Company confidential TDM

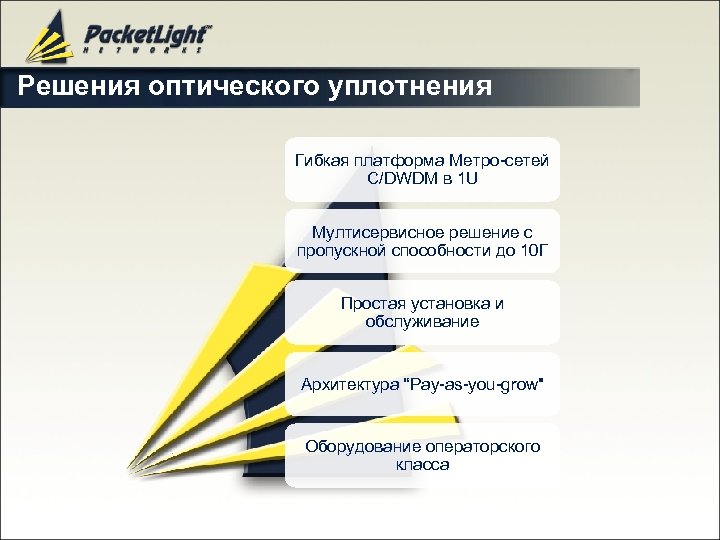

Решения оптического уплотнения Гибкая платформа Метро-сетей C/DWDM в 1 U Мултисервисное решение с пропускной способности до 10 Г Простая установка и обслуживание Архитектура “Pay-as-you-grow" Оборудование операторского класса Company confidential

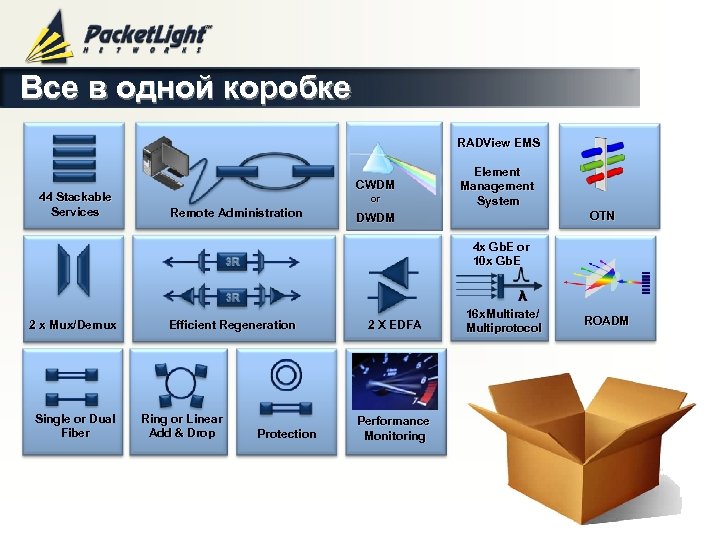

Все в одной коробке RADView EMS CWDM 44 Stackable Services or Remote Administration Element Management System OTN DWDM 4 x Gb. E or 10 x Gb. E 2 x Mux/Demux Single or Dual Fiber Efficient Regeneration Ring or Linear Add & Drop Company confidential Protection 2 X EDFA Performance Monitoring 16 x. Multirate/ Multiprotocol ROADM

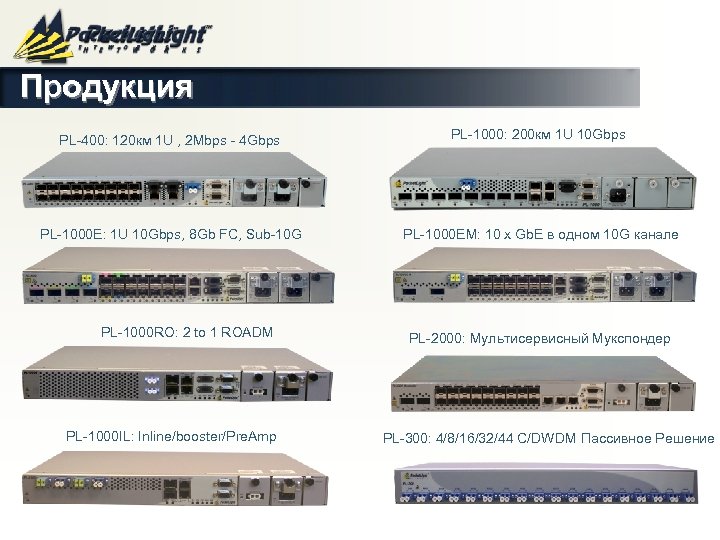

Продукция PL-400: 120 км 1 U , 2 Mbps - 4 Gbps PL-1000: 200 км 1 U 10 Gbps PL-1000 E: 1 U 10 Gbps, 8 Gb FC, Sub-10 G PL-1000 EM: 10 x Gb. E в одном 10 G канале PL-1000 RO: 2 to 1 ROADM PL-1000 IL: Inline/booster/Pre. Amp Company confidential PL-2000: Мультисервисный Мукспондер PL-300: 4/8/16/32/44 C/DWDM Пассивное Решение

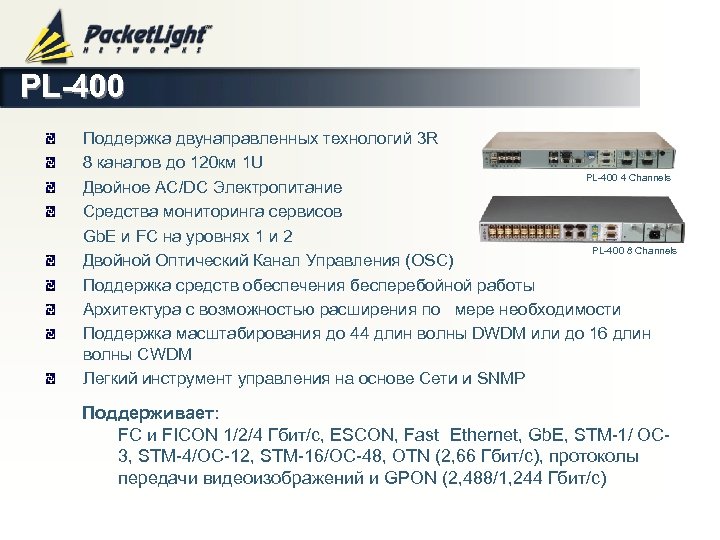

PL-400 Поддержка двунаправленных технологий 3 R 8 каналов до 120 км 1 U PL-400 4 Channels Двойноe AC/DC Электропитание Средства мониторинга сервисов Gb. E и FC на уровнях 1 и 2 PL-400 8 Channels Двойной Оптический Канал Управления (OSC) Поддержка средств обеспечения бесперебойной работы Архитектура с возможностью расширения по мере необходимости Поддержка масштабирования до 44 длин волны DWDM или до 16 длин волны CWDM Легкий инструмент управления на основе Сети и SNMP Поддерживает: FC и FICON 1/2/4 Гбит/с, ESCON, Fast Ethernet, Gb. E, STM-1/ OC 3, STM-4/OC-12, STM-16/OC-48, OTN (2, 66 Гбит/с), протоколы передачи видеоизображений и GPON (2, 488/1, 244 Гбит/с) Company confidential

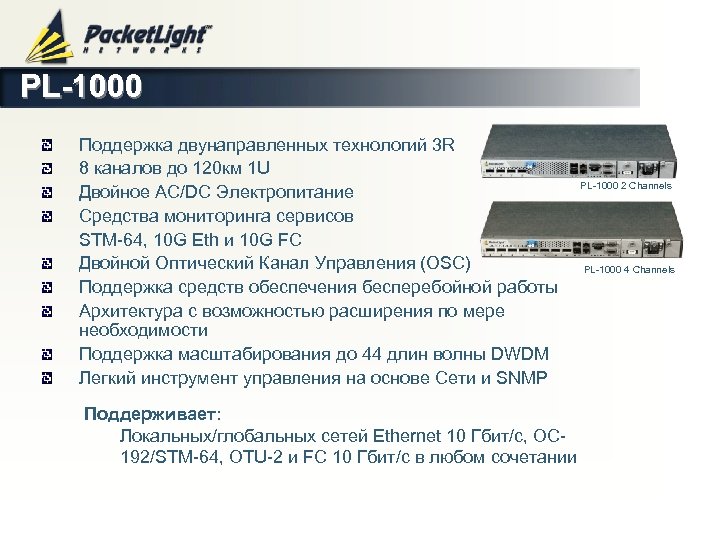

PL-1000 Поддержка двунаправленных технологий 3 R 8 каналов до 120 км 1 U Двойноe AC/DC Электропитание Средства мониторинга сервисов STM-64, 10 G Eth и 10 G FC Двойной Оптический Канал Управления (OSC) Поддержка средств обеспечения бесперебойной работы Архитектура с возможностью расширения по мере необходимости Поддержка масштабирования до 44 длин волны DWDM Легкий инструмент управления на основе Сети и SNMP PL-1000 2 Channels Поддерживает: Локальных/глобальных сетей Ethernet 10 Гбит/с, OC 192/STM-64, OTU-2 и FC 10 Гбит/с в любом сочетании Company confidential PL-1000 4 Channels

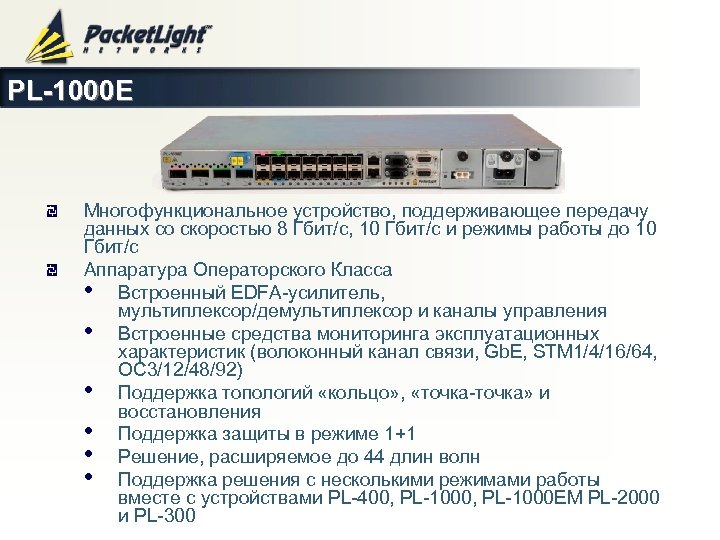

PL-1000 E Многофункциональное устройство, поддерживающее передачу данных со скоростью 8 Гбит/c, 10 Гбит/c и режимы работы до 10 Гбит/c Аппаратура Операторского Класса • Встроенный EDFA-усилитель, мультиплексор/демультиплексор и каналы управления • Встроенные средства мониторинга эксплуатационных характеристик (волоконный канал связи, Gb. E, STM 1/4/16/64, OC 3/12/48/92) • Поддержка топологий «кольцо» , «точка-точка» и восстановления • Поддержка защиты в режиме 1+1 • Решение, расширяемое до 44 длин волн • Поддержка решения с несколькими режимами работы вместе с устройствами PL-400, PL-1000 EM PL-2000 и PL-300 Company confidential

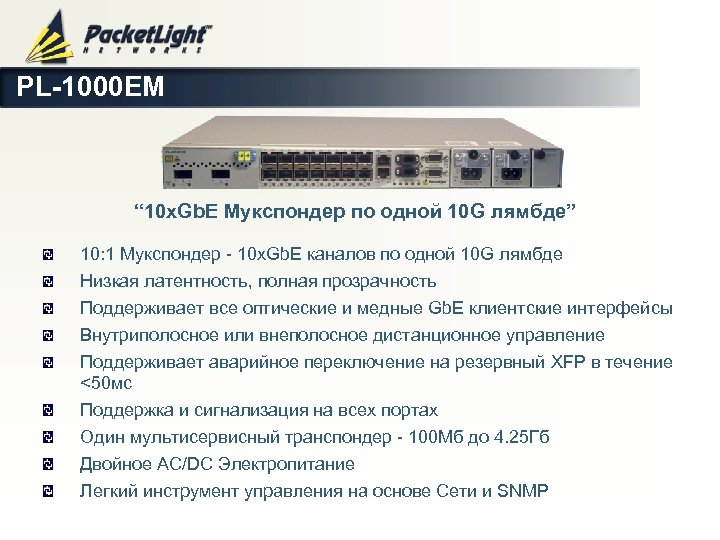

PL-1000 EM “ 10 х. Gb. E Мукспондер по одной 10 G лямбде” 10: 1 Мукспондер - 10 x. Gb. E каналов по одной 10 G лямбде Низкая латентность, полная прозрачность Поддерживает все оптические и медные Gb. E клиентские интерфейсы Внутриполосное или внеполосное дистанционное управление Поддерживает аварийное переключение на резервный XFP в течение <50 мс Поддержка и сигнализация на всех портах Один мультисервисный транспондер - 100 Мб до 4. 25 Гб Двойноe AC/DC Электропитание Легкий инструмент управления на основе Сети и SNMP Company confidential

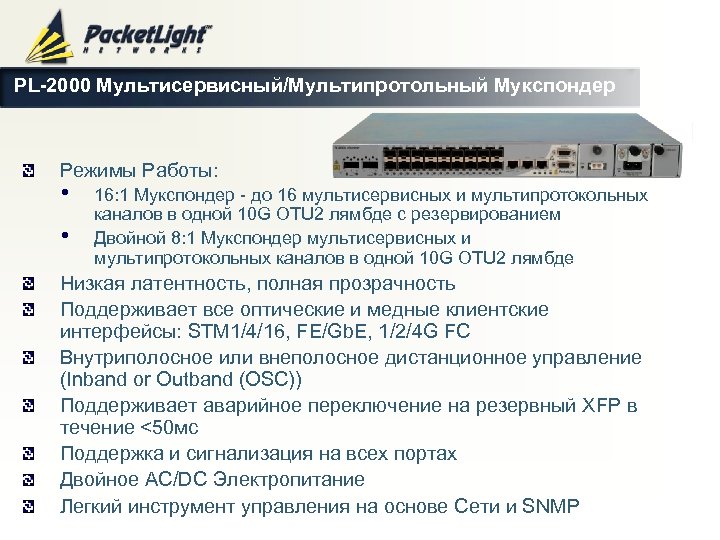

PL-2000 Мультисервисный/Мультипротольный Мукспондер Режимы Работы: • • 16: 1 Мукспондер - до 16 мультисервисных и мультипротокольных каналов в одной 10 G OTU 2 лямбде с резервированием Двойной 8: 1 Мукспондер мультисервисных и мультипротокольных каналов в одной 10 G OTU 2 лямбде Низкая латентность, полная прозрачность Поддерживает все оптические и медные клиентские интерфейсы: STM 1/4/16, FE/Gb. E, 1/2/4 G FC Внутриполосное или внеполосное дистанционное управление (Inband or Outband (OSC)) Поддерживает аварийное переключение на резервный XFP в течение <50 мс Поддержка и сигнализация на всех портах Двойноe AC/DC Электропитание Легкий инструмент управления на основе Сети и SNMP Company confidential

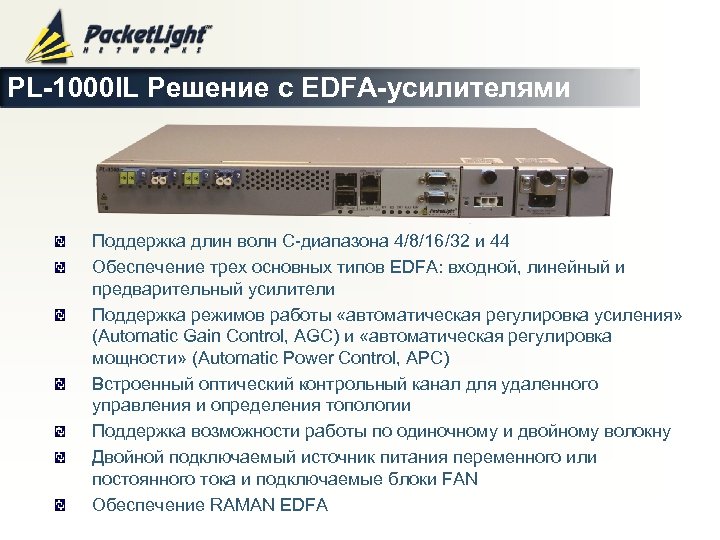

PL-1000 IL Решение с EDFA-усилителями Поддержка длин волн С-диапазона 4/8/16/32 и 44 Обеспечение трех основных типов EDFA: входной, линейный и предварительный усилители Поддержка режимов работы «автоматическая регулировка усиления» (Automatic Gain Control, AGC) и «автоматическая регулировка мощности» (Automatic Power Control, APC) Встроенный оптический контрольный канал для удаленного управления и определения топологии Поддержка возможности работы по одиночному и двойному волокну Двойной подключаемый источник питания переменного или постоянного тока и подключаемые блоки FAN Обеспечение RAMAN EDFA Company confidential

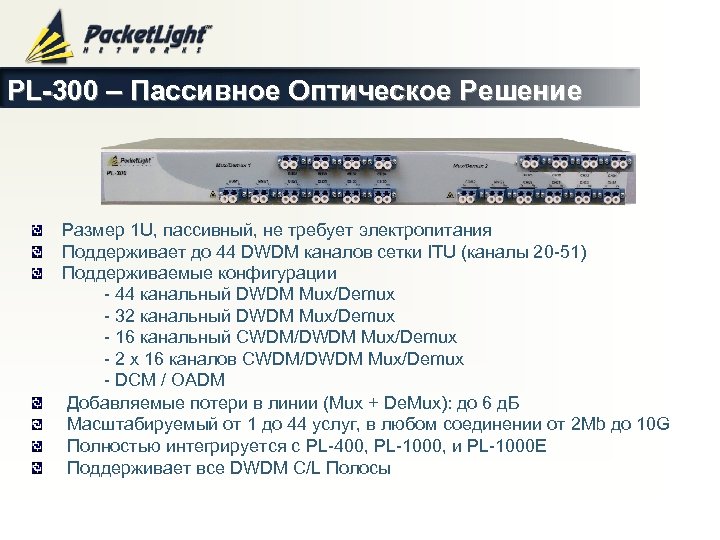

PL-300 – Пассивное Оптическое Решение Размер 1 U, пассивный, не требует электропитания Поддерживает до 44 DWDM каналов сетки ITU (каналы 20 -51) Поддерживаемые конфигурации - 44 канальный DWDM Mux/Demux - 32 канальный DWDM Mux/Demux - 16 канальный CWDM/DWDM Mux/Demux - 2 х 16 каналов CWDM/DWDM Mux/Demux - DCM / OADM Добавляемые потери в линии (Mux + De. Mux): до 6 д. Б Масштабируемый от 1 до 44 услуг, в любом соединении от 2 Mb до 10 G Полностью интегрируется с PL-400, PL-1000, и PL-1000 E Поддерживает все DWDM C/L Полосы Company confidential

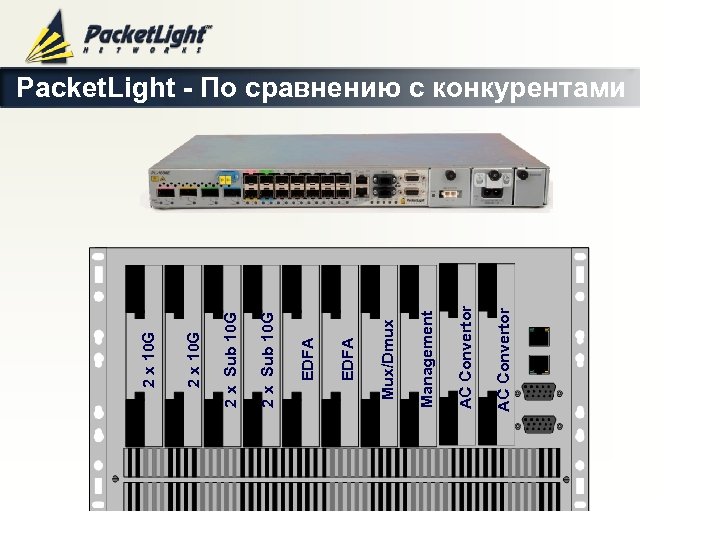

Company confidential AC Convertor Management Mux/Dmux EDFA 2 x Sub 10 G 2 x 10 G Packet. Light - По сравнению с конкурентами

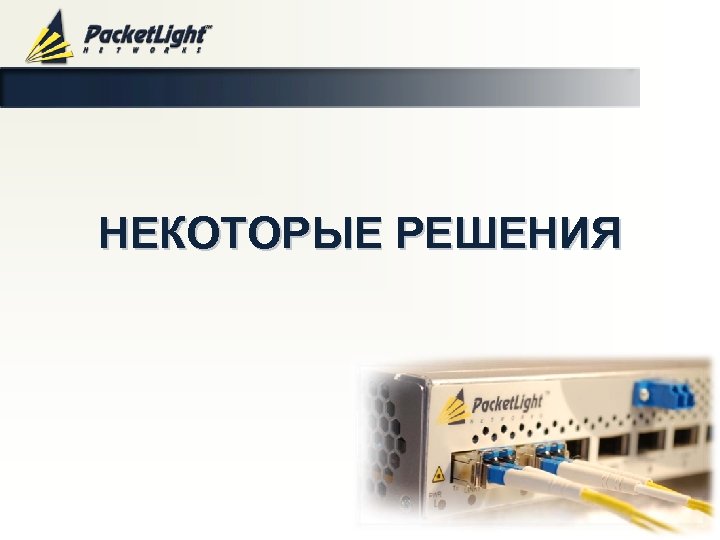

НЕКОТОРЫЕ РЕШЕНИЯ Company confidential

Наши Заказчики Company confidential

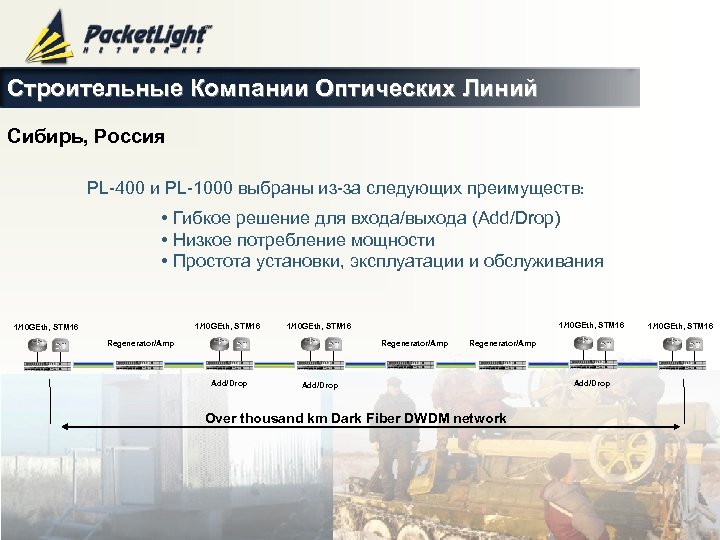

Строительные Компании Оптических Линий Сибирь, Россия PL-400 и PL-1000 выбраны из-за следующих преимуществ: • Гибкое решение для входа/выхода (Add/Drop) • Низкое потребление мощности • Простота установки, эксплуатации и обслуживания 1/10 GEth, STM 16 Regenerator/Amp Add/Drop Over thousand km Dark Fiber DWDM network Company confidential Add/Drop 1/10 GEth, STM 16

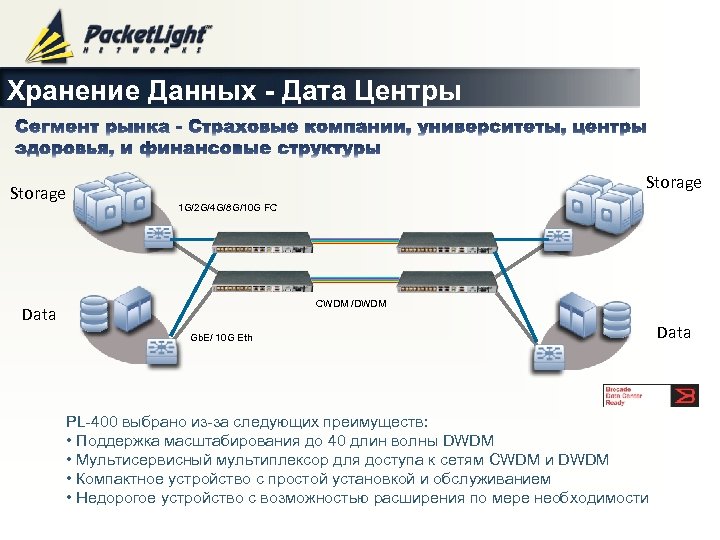

Хранение Данных - Дата Центры Storage 1 G/2 G/4 G/8 G/10 G FC CWDM /DWDM Data Gb. E/ 10 G Eth PL-400 выбрано из-за следующих преимуществ: • Поддержка масштабирования до 40 длин волны DWDM • Мультисервисный мультиплексор для доступа к сетям CWDM и DWDM • Компактное устройство с простой установкой и обслуживанием • Недорогое устройство с возможностью расширения по мере необходимости Company confidential Data

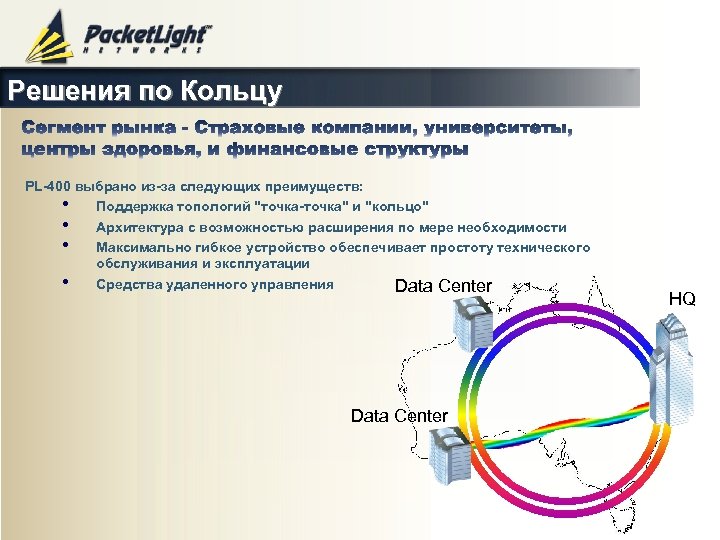

Решения по Кольцу PL-400 выбрано из-за следующих преимуществ: • Поддержка топологий "точка-точка" и "кольцо" • Архитектура с возможностью расширения по мере необходимости • Максимально гибкое устройство обеспечивает простоту технического обслуживания и эксплуатации • Средства удаленного управления Data Center Company confidential HQ

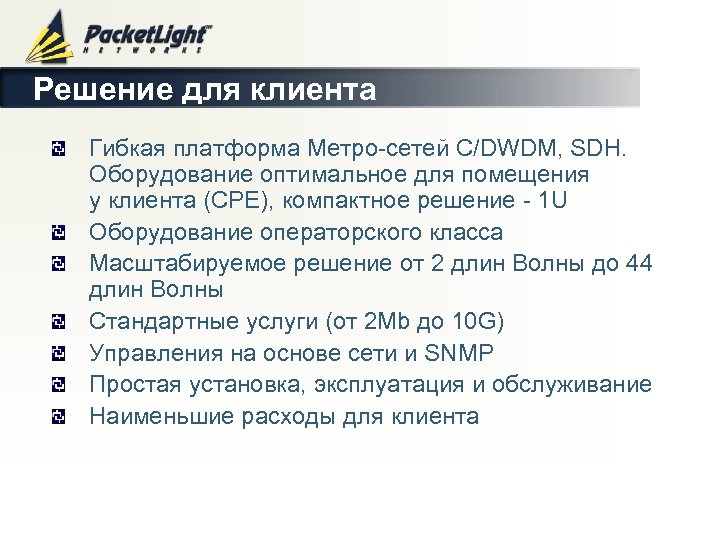

Решение для клиента Гибкая платформa Метро-сетей C/DWDM, SDH. Oборудование оптимальное для помещения у клиента (CPE), компактное решение - 1 U Оборудование операторского класса Масштабируемое решение от 2 длин Волны до 44 длин Волны Стандартные услуги (от 2 Mb до 10 G) Управления на основе сети и SNMP Простая установка, эксплуатация и обслуживание Наименьшие расходы для клиента Company confidential

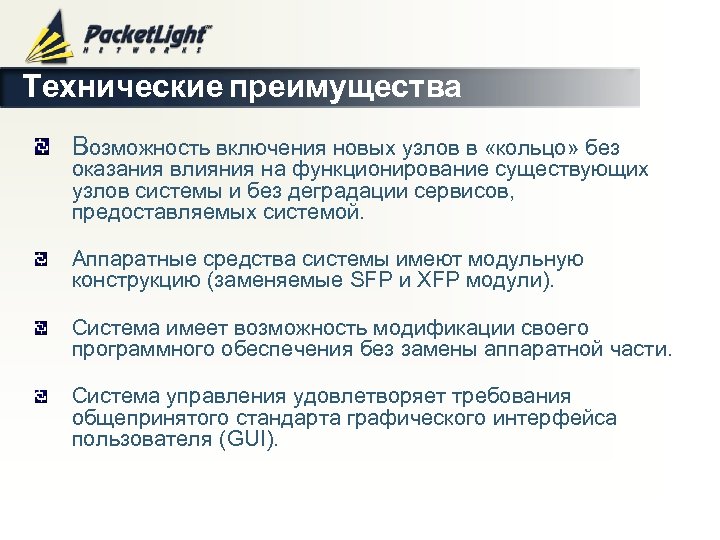

Технические преимущества Возможность включения новых узлов в «кольцо» без оказания влияния на функционирование существующих узлов системы и без деградации сервисов, предоставляемых системой. Аппаратные средства системы имеют модульную конструкцию (заменяемые SFP и XFP модули). Система имеет возможность модификации своего программного обеспечения без замены аппаратной части. Система управления удовлетворяет требования общепринятого стандарта графического интерфейса пользователя (GUI). Company confidential

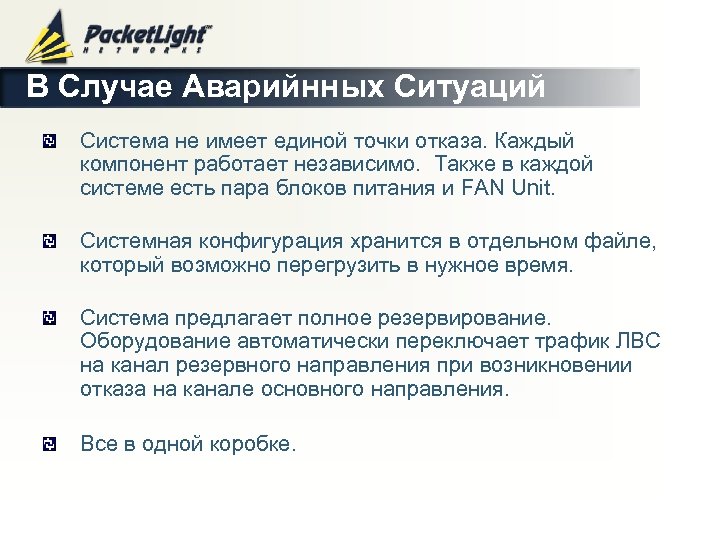

В Случае Аварийнных Cитуаций Система не имеет единой точки отказа. Каждый компонент работает независимo. Также в каждой системе есть пара блокoв питания и FAN Unit. Системная конфигурация хранится в отдельном файле, который возможно перегрузить в нужное время. Система предлагает полноe резервирование. Оборудование автоматически переключает трафик ЛВС на канал резервного направления при возникновении отказа на канале основного направления. Все в одной коробке. Company confidential

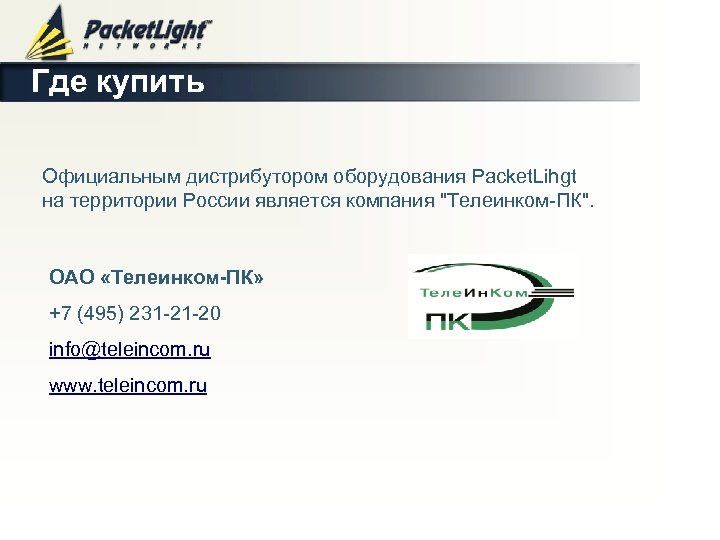

Где купить Официальным дистрибутором оборудования Packet. Lihgt на территории России является компания "Телеинком-ПК". ОАО «Телеинком-ПК» +7 (495) 231 -21 -20 info@teleincom. ru www. teleincom. ru

Спасибо За Внимание! Company confidential
