Лекция Цвет и КТ.pptx

  • Количество слайдов: 26

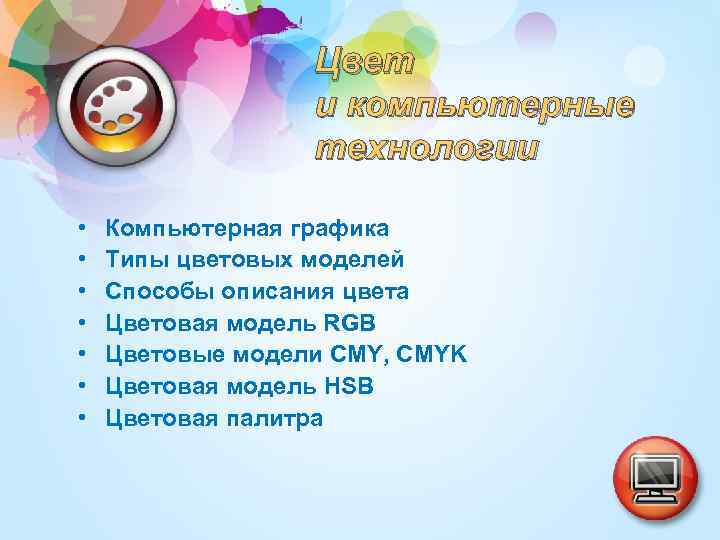

Цвет и компьютерные технологии • • Компьютерная графика Типы цветовых моделей Способы описания цвета Цвет и компьютерные технологии • • Компьютерная графика Типы цветовых моделей Способы описания цвета Цветовая модель RGB Цветовые модели CMY, CMYK Цветовая модель HSB Цветовая палитра

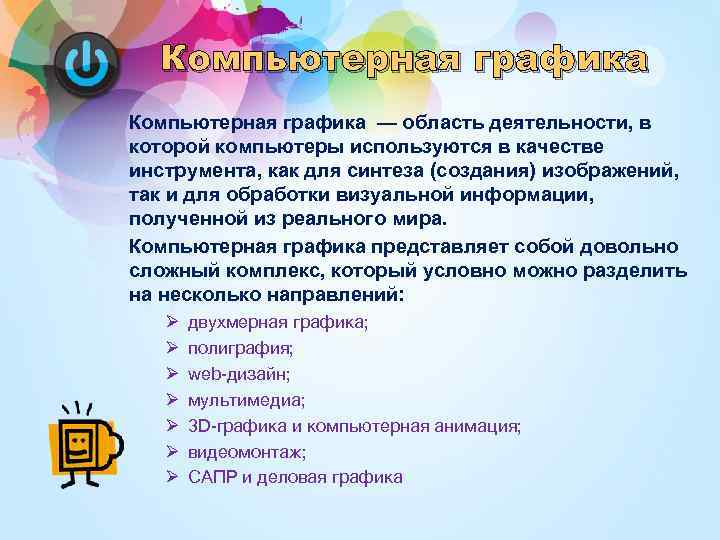

Компьютерная графика — область деятельности, в которой компьютеры используются в качестве инструмента, как для Компьютерная графика — область деятельности, в которой компьютеры используются в качестве инструмента, как для синтеза (создания) изображений, так и для обработки визуальной информации, полученной из реального мира. Компьютерная графика представляет собой довольно сложный комплекс, который условно можно разделить на несколько направлений: Ø Ø Ø Ø двухмерная графика; полиграфия; web-дизайн; мультимедиа; 3 D-графика и компьютерная анимация; видеомонтаж; САПР и деловая графика

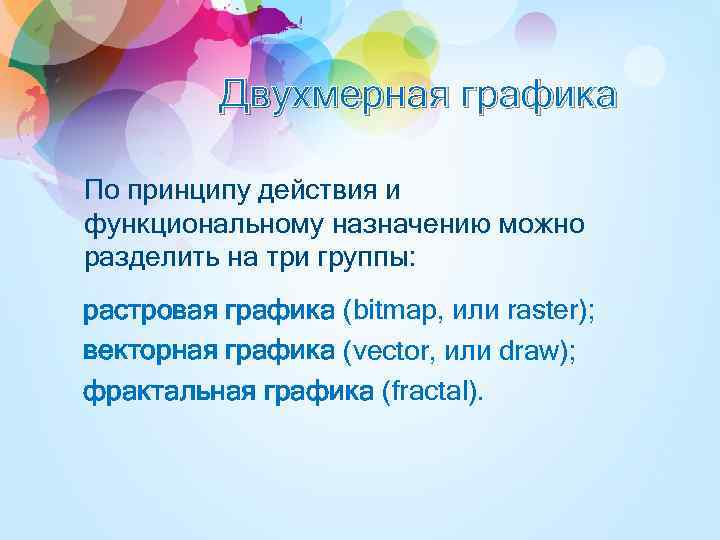

Двухмерная графика По принципу действия и функциональному назначению можно разделить на три группы: растровая Двухмерная графика По принципу действия и функциональному назначению можно разделить на три группы: растровая графика (bitmap, или raster); векторная графика (vector, или draw); фрактальная графика (fractal).

РАСТРОВАЯ ГРАФИКА РАСТРОВАЯ ГРАФИКА

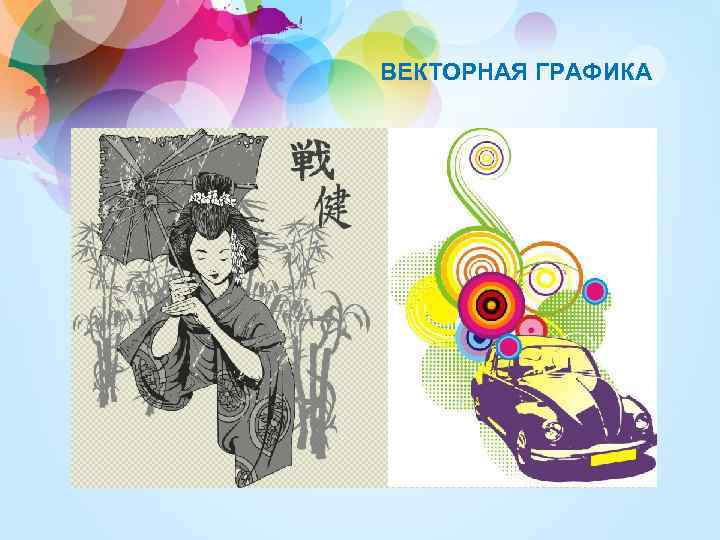

ВЕКТОРНАЯ ГРАФИКА ВЕКТОРНАЯ ГРАФИКА

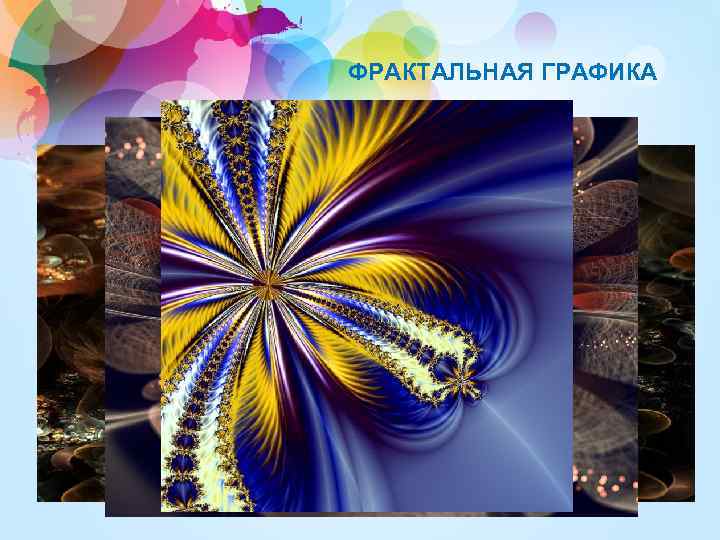

ФРАКТАЛЬНАЯ ГРАФИКА ФРАКТАЛЬНАЯ ГРАФИКА

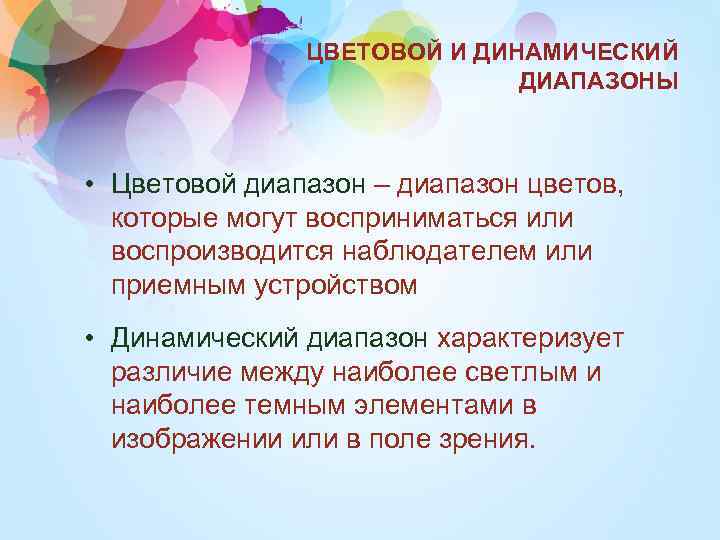

ЦВЕТОВОЙ И ДИНАМИЧЕСКИЙ ДИАПАЗОНЫ • Цветовой диапазон – диапазон цветов, которые могут восприниматься или ЦВЕТОВОЙ И ДИНАМИЧЕСКИЙ ДИАПАЗОНЫ • Цветовой диапазон – диапазон цветов, которые могут восприниматься или воспроизводится наблюдателем или приемным устройством • Динамический диапазон характеризует различие между наиболее светлым и наиболее темным элементами в изображении или в поле зрения.

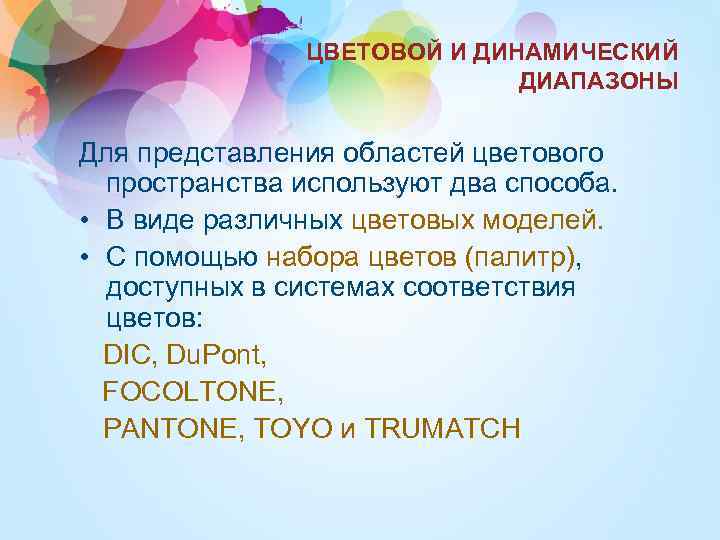

ЦВЕТОВОЙ И ДИНАМИЧЕСКИЙ ДИАПАЗОНЫ Для представления областей цветового пространства используют два способа. • В ЦВЕТОВОЙ И ДИНАМИЧЕСКИЙ ДИАПАЗОНЫ Для представления областей цветового пространства используют два способа. • В виде различных цветовых моделей. • С помощью набора цветов (палитр), доступных в системах соответствия цветов: DIC, Du. Pont, FOCOLTONE, PANTONE, TOYO и TRUMATCH

Для обеспечения одинакового воспроизведения одного и того же цвета мониторами, принтерами, камерами и сканерами Для обеспечения одинакового воспроизведения одного и того же цвета мониторами, принтерами, камерами и сканерами разных фирм-изготовителей необходимо наличие объективных измерительных систем, позволяющих установить однозначное определение цветовых координат. Для этих целей разработаны специальные средства, включающие: • цветовые модели; • системы соответствия цветов; • цветовые режимы.

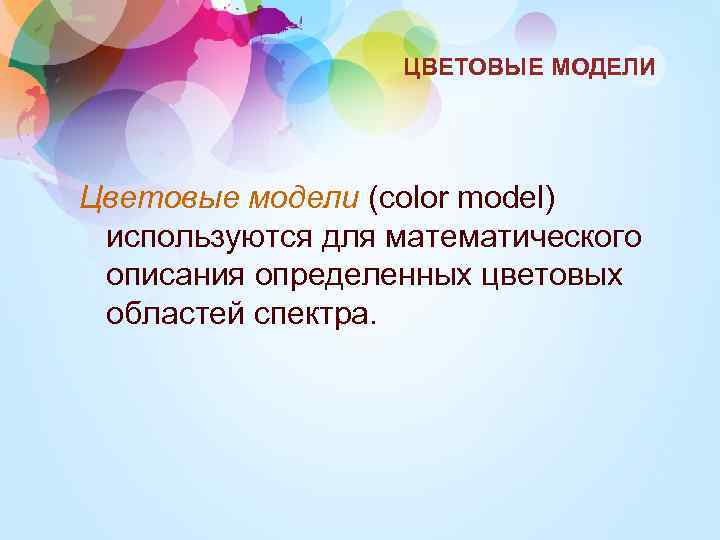

ЦВЕТОВЫЕ МОДЕЛИ Цветовые модели (color model) используются для математического описания определенных цветовых областей спектра. ЦВЕТОВЫЕ МОДЕЛИ Цветовые модели (color model) используются для математического описания определенных цветовых областей спектра.

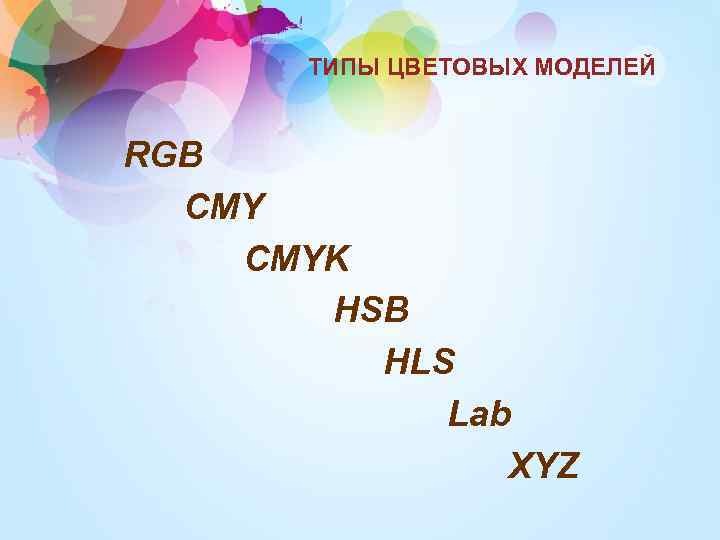

ТИПЫ ЦВЕТОВЫХ МОДЕЛЕЙ RGB CMYK HSB HLS Lab XYZ ТИПЫ ЦВЕТОВЫХ МОДЕЛЕЙ RGB CMYK HSB HLS Lab XYZ

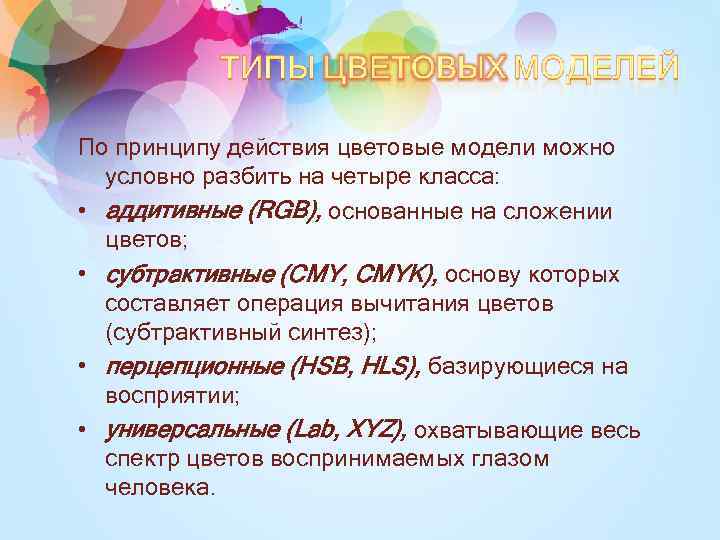

По принципу действия цветовые модели можно условно разбить на четыре класса: • аддитивные (RGB), По принципу действия цветовые модели можно условно разбить на четыре класса: • аддитивные (RGB), основанные на сложении цветов; • субтрактивные (CMY, CMYK), основу которых составляет операция вычитания цветов (субтрактивный синтез); • перцепционные (HSB, HLS), базирующиеся на восприятии; • универсальные (Lab, XYZ), охватывающие весь спектр цветов воспринимаемых глазом человека.

Способы описания цвета Для оперирования цветом в трехмерном пространстве Г. Грассман вывел три закона. Способы описания цвета Для оперирования цветом в трехмерном пространстве Г. Грассман вывел три закона. 1) Закон трехмерности (трехмерность природы цвета). Глаз реагирует на три различные цветовые составляющие. 2) Закон аддитивности: • • четыре цвета всегда линейно зависимы; цвет смеси излучений зависит только от психофизических (колориметрических) характеристик составляющих цветов, но не от их спектрального состава. 3) Закон непрерывности. Цветовое пространство непрерывно.

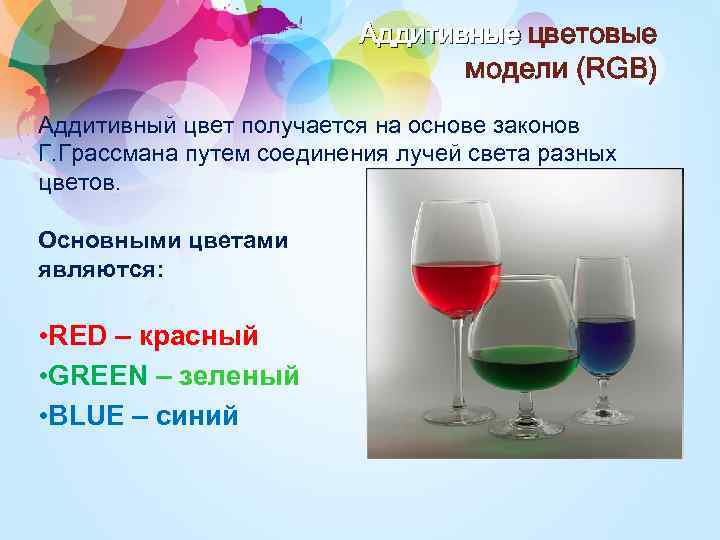

Аддитивные цветовые модели (RGB) Аддитивный цвет получается на основе законов Г. Грассмана путем соединения Аддитивные цветовые модели (RGB) Аддитивный цвет получается на основе законов Г. Грассмана путем соединения лучей света разных цветов. Основными цветами являются: • RED – красный • GREEN – зеленый • BLUE – синий

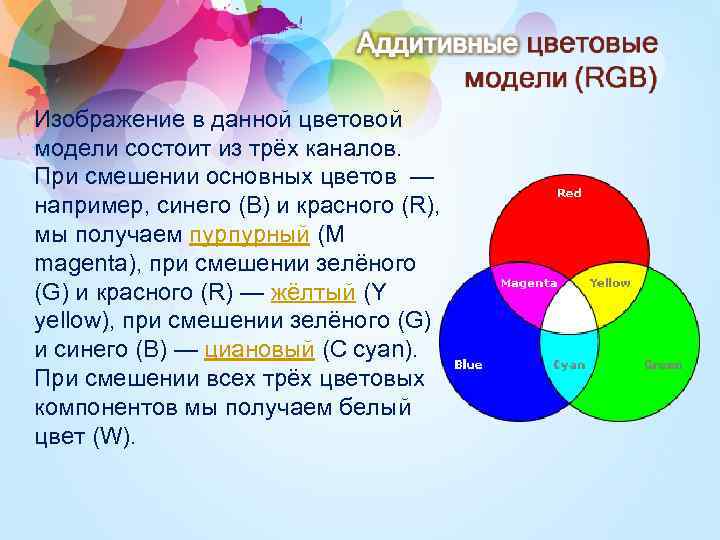

Изображение в данной цветовой модели состоит из трёх каналов. При смешении основных цветов Изображение в данной цветовой модели состоит из трёх каналов. При смешении основных цветов — например, синего (B) и красного (R), мы получаем пурпурный (M magenta), при смешении зелёного (G) и красного (R) — жёлтый (Y yellow), при смешении зелёного (G) и синего (B) — циановый (С cyan). При смешении всех трёх цветовых компонентов мы получаем белый цвет (W).

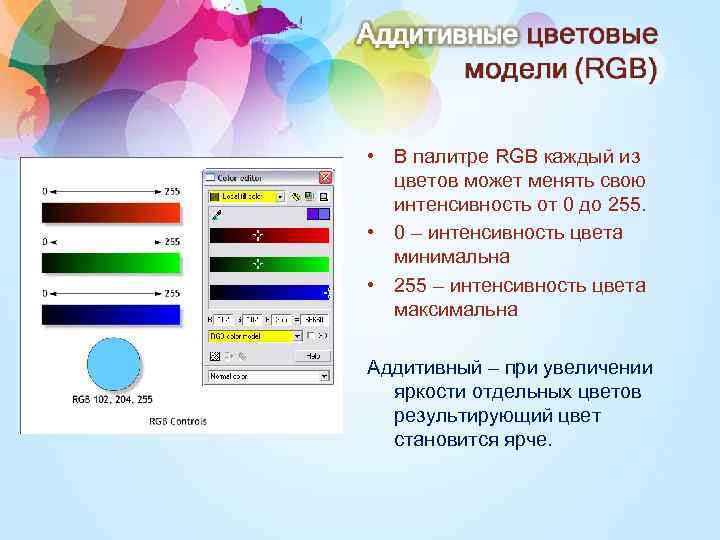

• В палитре RGB каждый из цветов может менять свою интенсивность от 0 • В палитре RGB каждый из цветов может менять свою интенсивность от 0 до 255. • 0 – интенсивность цвета минимальна • 255 – интенсивность цвета максимальна Аддитивный – при увеличении яркости отдельных цветов результирующий цвет становится ярче.

Таблица цветов RGB Красный Зеленый Синий Цвет 0 0 0 Черный 255 0 0 Таблица цветов RGB Красный Зеленый Синий Цвет 0 0 0 Черный 255 0 0 Красный 0 255 0 Зеленый 0 0 255 Синий 0 255 Бирюзовый 255 0 255 Пурпурный 255 255 Белый Желтый

Субтрактивные цветовые модели (CMY, CMYK) Основными цветами являются: Cyan – голубой Magenta – пурпурный Субтрактивные цветовые модели (CMY, CMYK) Основными цветами являются: Cyan – голубой Magenta – пурпурный Yellow – желтый Каждый из них поглощает (вычитает) определенные цвета из белого света, падающего на печатаемую поверхность.

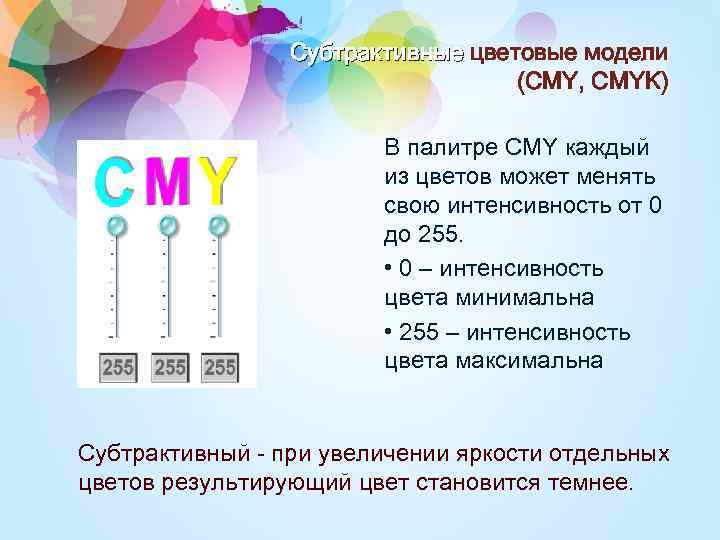

Субтрактивные цветовые модели (CMY, CMYK) В палитре CMY каждый из цветов может менять свою Субтрактивные цветовые модели (CMY, CMYK) В палитре CMY каждый из цветов может менять свою интенсивность от 0 до 255. • 0 – интенсивность цвета минимальна • 255 – интенсивность цвета максимальна Субтрактивный - при увеличении яркости отдельных цветов результирующий цвет становится темнее.

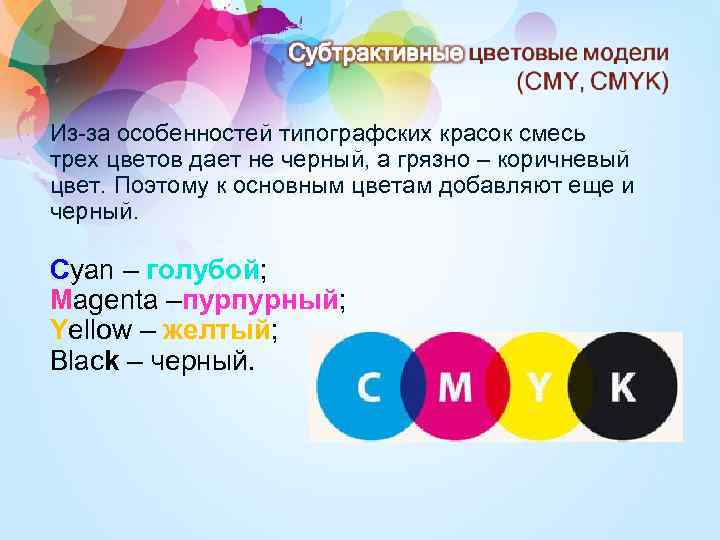

Из-за особенностей типографских красок смесь трех цветов дает не черный, а грязно – коричневый Из-за особенностей типографских красок смесь трех цветов дает не черный, а грязно – коричневый цвет. Поэтому к основным цветам добавляют еще и черный. Cyan – голубой; Magenta –пурпурный; Yellow – желтый; Black – черный.

Таблица цветов СMYK Голубой (нет красного) Пурпурный (нет зеленого) Желтый (нет синего) 0 0 Таблица цветов СMYK Голубой (нет красного) Пурпурный (нет зеленого) Желтый (нет синего) 0 0 0 255 255 0 255 255 0 0 255 Цвет Белый Желтый Пурпурный Голубой Красный Зеленый Синий Черный

Отличие в воспроизведении цветов в моделях RGB и СMYK Отличие в воспроизведении цветов в моделях RGB и СMYK

Цветовая модель HSB При работе в графических программах с помощью этой модели очень удобно Цветовая модель HSB При работе в графических программах с помощью этой модели очень удобно подбирать цвет, так как представление в ней цвета согласуется с его восприятием человеком. Hue — цветовой тон Saturation — насыщенность Brightness — яркость

Цветовая модель HSB Тон имеет 360 уровней, а цвет и яркость по 100 уровней. Цветовая модель HSB Тон имеет 360 уровней, а цвет и яркость по 100 уровней. Цвет представляется как комбинация параметров цвета: тона, насыщенности и яркости.

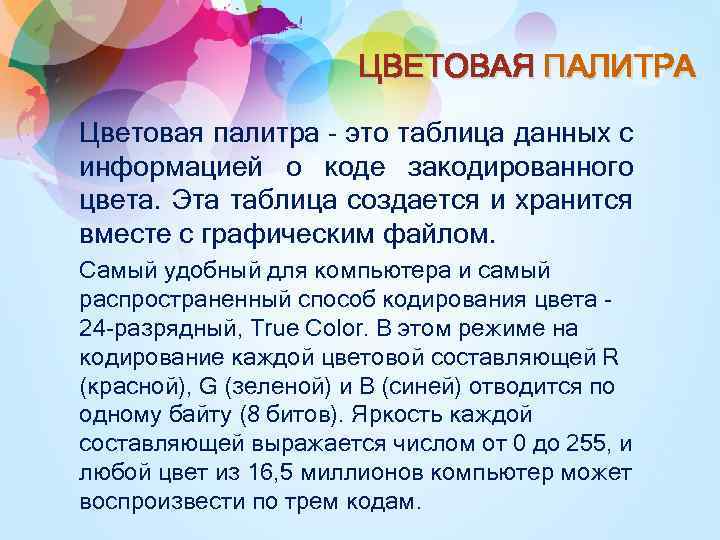

ЦВЕТОВАЯ ПАЛИТРА Цветовая палитра - это таблица данных с информацией о коде закодированного цвета. ЦВЕТОВАЯ ПАЛИТРА Цветовая палитра - это таблица данных с информацией о коде закодированного цвета. Эта таблица создается и хранится вместе с графическим файлом. Самый удобный для компьютера и самый распространенный способ кодирования цвета 24 -разрядный, True Color. В этом режиме на кодирование каждой цветовой составляющей R (красной), G (зеленой) и В (синей) отводится по одному байту (8 битов). Яркость каждой составляющей выражается числом от 0 до 255, и любой цвет из 16, 5 миллионов компьютер может воспроизвести по трем кодам.

ЛИТЕРАТУРА • Петров М. Н. Компьютерная графика. Учебник для вузов. 3 -е изд. (+CD). ЛИТЕРАТУРА • Петров М. Н. Компьютерная графика. Учебник для вузов. 3 -е изд. (+CD). - Спб. , 2011. – 544 с. • Миронов Д. Ф. Компьютерная графика в дизайне: учебник - СПб. : БХВ – Петербург, 2008. – 560 с. • http: //colory. ru/ - все о цвете. • http: //www. colourpattern. ru/index. php - цветовые модели. • http: //school-collection. edu. ru/ – Единая коллекция Цифровых образовательных ресурсов. • Цветовая модель RGB (N 179672) • Цветовая модель CMYK (N 179601) • Цветовая модель HSB (N 179727)
