Current Future Telecommunication System of KMA 2005

Current & Future Telecommunication System of KMA 2005. 6. 1 APSDEU-6, Seoul, Korea Lee, Dongil (ldi@kma. go. kr)

Contents 1 2 Functions Network KMA Network Structure Global Telecom. System(GTS) Wireless Network 3 System COMIS Fax Radio Broadcasting Video-Conferencing System Composite Control System 4 Plan

Functions 1 2 3 Collecting of Observation Data Dissemination of Products & Information Archiving of Weather Data and Information Providing user access 4

2 NETWORK 1. KMA Intra-Network 2. Global Telecom. System 3. Wireless Network

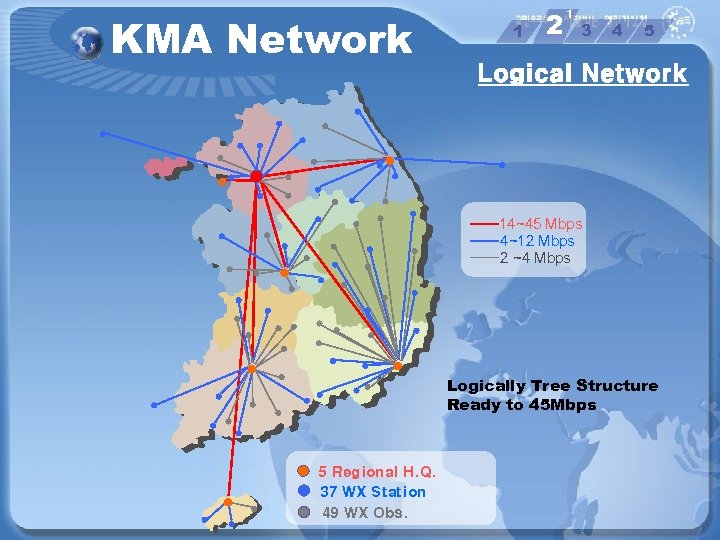

KMA Network 1 2 1 3 4 5 Logical Network 14~45 Mbps 4~12 Mbps 2 ~4 Mbps Logically Tree Structure Ready to 45 Mbps 5 Regional H. Q. 37 WX Station 49 WX Obs.

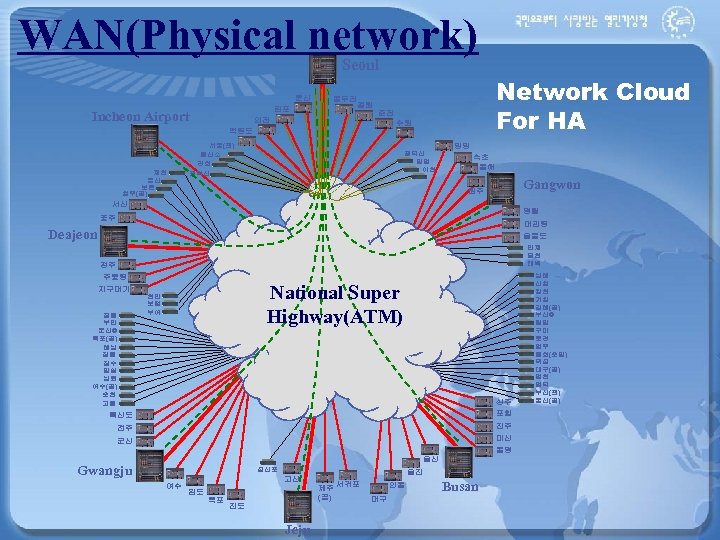

WAN(Physical network) Seoul 문산 Incheon Airport Network Cloud For HA 동두천 철원 김포 인천 춘천 수원 백령도 제천 금산 보은 청주(공) 서울(관) 통신소 강화 관악산 광덕산 양평 이천 양양 속초 동해 Gangwon 원주 서산 영월 충주 대관령 Deajeon 울릉도 인제 홍천 태백 청주 추풍령 지구대기 정읍 부안 군산® 목포(공) 해남 장흥 장수 임실 남원 여수(공) 순천 고흥 National Super Highway(ATM) 천안 보령 부여 상주 포항 흑산도 진주 마산 전주 군산 통영 울산 Gwangju 성산포 여수 고산 완도 목포 울진 제주 서귀포 (공) 진도 Jeju 안동 대구 Busan 남해 산청 합천 거창 김해(공) 부산® 밀양 구미 문경 영주 봉화(춘양) 의성 대구(공) 영천 영덕 부산(관) 울산(공)

KMA Network including AWS 현내 현내 간성 김화 정연 창수 적성 대광리 임진각 문산 백령도 s) (6 4 K S 성남 시흥 수원 남양 경 대부도 북 장호원 이동 안성 평택 성거 대산 인주 당진 아산 태안 전의 봉산 정안 예산 근흥 공주 배경대기 보령 홍산 대전 부여 두마 양촌 논산 신합 함열 서천 군산 어청도 선유도 진봉 김제 정읍 줄포 격포 고창 장성 월산 홍농 영광 용수 복흥 순창 담양 하남공 무등산 염산 광산 운남 목포 자은도 안좌 압해도 화원 목포(공) 미암 해남 유치 영암 장흥 현산 진도 갈두 하조도 보길도 보성 여수( 공) 벌교 나로도 고흥 대덕 함안 사천 도양 남해 어리목 서광 마라도 성판악 서귀포 울산 공단 울기 울산(공) 일광 가덕도 금정구 부산진 영도 부산 부산(R) 거제 매물도 서이말 명사 백야 범 례 영남 : ATM (30 Mbps) : ATM (4~8 Mbps) 거문도 : T 1/E 1 (1. 5/2 Mbps) 구좌 선흘 한림 제주 고층 제주 동래구 고성 욕지도 외동 간절갑 북구 대연 진해 사량도 추자도 제주(공) 양산 김해 상주 금일 청산도 원동 남지 생림 통영 도화 완도 산전 웅상 마산 진북 개천 삼천포 여천 여수 의창 산내 송백 길곡 삼가 송대말 경주 금천 화양 밀양 합천 진주 하동 돌산 북일 고군 문덕 장기곳 지행 대구(공) 남구 창녕 화정 금남 강진 거창 단성 광양 기계 포항 청덕 수곡 내동 영천 경산 현풍 장천 다도 이양 흑산도 임회 순천 대구 하양 고령 산청 지리산 학동 시종 비금 하의도 나주 몽탄 상주 대병 화개 죽장 서구 서하 구례 화순 함평 지도 곡성 화순북 광주 월야 신령 함양 부운 영덕읍 화북 청하 장수 임실 남원 영덕 현서 의흥 가산 성주 북상 신덕 군위 덕유산 동향 청송 의성 소보 왜관 대덕 진안 태인 후포 구미 무주 주양 고산 영양 길안 청산 가곡 금산 이리 옥천 안동 안계 추풍령 영동 세천 여산 전주 군산(R) 부안 위도 문화 선산 옥산 김천 보은 대청 구즉 청양 울진 수비 예안 풍천 풍양 속리산 미원 문수 덕구 울진서 점촌 화서 청주 임원 춘양 봉화 예천 상주 근덕 석포 영주 동로 덕산 농암 청주(공) 조치원 태백 문곡 상동 문경 청천 괴산 유구 홍성 서부 안면 청풍 수안보 증평 진천 서산 이원 충주 음성 부석 영춘 단양 울릉도 동해 정선 영월 제천 금왕 태하 옥계 임계 정선북 대화 평창 신림 부론 엄정 노은 안흥 주천 백암 오산 우정 치악산 원주 강릉 하장 횡성 여주 경포대 대관령 진부 청일 양동 이천 용인 안산 덕적도 봉평 양평 대신 남동공 인천 내면 서석 청운 광주읍 현북 주문진 소금강 서림 반곡 과천 용유도 항공(기) GT 부평 홍천 남산 속초(공) 오색 기린 신남 양수리 서울 김포 부천 화도 영종도 장봉도 대성리 구리 인제 북산 두촌 속초 미시령 설악산 서화 사창 사능 양곡 강화 bp 대연평도 관악산 통신소 교동 광릉 해안 양구 춘천 현리 일동 가평 포천 의정부 고양 철원 전곡 동두천 광적 금촌 화천 동경 GTS (64 Kbps) 진부령 방산 대마 남원 조일 성산포 : 2400 bps : 본청 : 지방기상청 : 기상대 : 관측소 : AWS

AWS Analysis Display (Automatic Update)

GTS 2 1 2 3 4 5 (Global Telecommunication System) 64 Kbps Seoul KMA Beijing CMA 64 Kb GTS & Radar etc. 64 Kb Automatic Routing Function Among 3 Centers • GTS DATA Exchange • AWS · RADAR Tokyo JMA

Wireless Network Backup for Land-line Exchange disaster info. Providing weather info. Remarks : SSB 9 : HAM 38 : Global mobile personal communication system by satellite 12 1 2 3 3 4 5

FAX Radio Broadcasting Providing weather info. to fisher on the near sea Area : WMO Define area Territorial sea Yellow Sea, East China Sea, East Sea Contents : 16 charts, 65 times/day Weather forecasting Weather charts Warnings WMO Define Area 1 2 3 2 4 5

COMIS Network 1 2 3 1 4 5 Related 유관기관 Organization Government Network 56 Kb~2 Mbps 45 Mbps SUper. Com. RADAR GTS (JMA, CMA) NWP D/B SATTLITE 4 Gbps KMA 64 Kbps COMIS SKY 2 nd Supercomputer IDC Local WX Gigabit LAN Private Lightning Earthquake WAFS Net. For Research (KOREN, 2 Gbps KREONET) 100 Mbps Internet

Korea’s Intl. Link Topology EUROPE UK Sweden Germany FRANCE Spain Lithuania Poland ASIA Austria Romania North America KOREA APII KREONet 2/APII 2 G Japan China Italy 310 M KREONet 2/APII TEIN 155 M US/CA 1. 2 G

3 SYSTEM 1. COMIS 2. FAX Radio broadcasting 3. Video-conferencing SYstem 4. Composite Control System

COMIS 1 2 3 1 4 5 (Combined Meteorological Information System)

COMIS 1 2 3 1 4 5 Super Computer Distribute. FTP ~ 60 servers Observe FTP Web Receive Process daily 493, 000 files ( 44 GB ) Remote Sensing FAS Research Application … daily 224, 000 files ( 8. 6 GB ) Save Display Web User Web X-lib • Data Communication server • Data DB server • Data Search & Display server` Disk Storage (RDB, FILE)

• COMIS Configuration Internet WEB GIGABIT BACKBONE WEB To the Public MISSDP WEB Communication Server Backup Analysis Server Dual for HA True Cluster 100 Mbps Compaq GS 160 … Server Compaq DS 20 Breecehill SCSI * 16 Firewall SAN Switch …… Routers Dedicated Users TCP/IP FTP Oracle DB 56 k~2 Mbps GTS Server Compaq DS 20 Routers JMA/CMA TCP/IP 64 Kbps 2002/07/12 EMC 3930 (6 TB/3 TB) EMC 8530 (5 TB/2. 5 TB ) SAN B-BO-DO-001 EMC NS 700 (9 TB/7 TB) NAS

1 KMA-KBS Tsunami Warning System KMA Router CSU Circuit 64 Kbps CSU KBS IBS Center Router Set-top Box 17” TFT LCD Monitor Electric Sign Speaker Lamp with sound & light 2 3 3 4 5

MISS-DP Meteorological Information Service System for Disaster Prevention Based on WEB-Service

MISS-DP WEB-SERVICE+ Request/Reply (Automatic Information Delivery) KMA User Issue Warning SKY WEB-SERVICE DISPLAY SOAP Information PUSH MET SKY DB ALAM Client Software Auto-Refresh

FAS 1 1 2 3 2 4 5 Forecaster’s Analysis System Efforts to improve forecast Modernizing meteorological system Developing better forecast skill Short-term forecast become bigger issue 2 Establishment of Memorandum of Understanding between FSL(NOAA) and KMA Goal : Development of nowcasting system 3 First Phase (July 2000 to December 2002) Developed KMA’s AWIPS-like data integration system called FAS Deployed in HQ, 6 RMO and 38 weather stations. 4 Second Phase (2003 ~ 2005) Integration of nowcasting Capability (SCAN) - 1 person is in FSL QC of radar data - 1 person is in NSSL

FAS 1 System Architecture 2 3 2 4 5

FAS 1 Korean version 2 3 2 4 5

Video Conferencing System 1 2 3 3 4 5 CCTV Baekroungdo | Anmyeondo Hueksando | Ullungdo Marado | Seokieopo Jejudo | Namhae Uljin | Sokcho Daejeon Busan | Yeongok Video Conferencing H. Q Busan Intranet NMC Conference room Com. room Gwangju. Audio visual room. Gangwon Lecture hall Incheon Airport Jeju NEMA International conference room CCS NMC 45” X 18 EA National Disaster Prevention Countermeasures Headquarters RMO

Composite Control System 1 2 3 4 4 5 Network & System Control Server & Exchanging data Monitoring Supercomputer Operation & Control

4 Plan 1. Near Future 2. Future Goal

Requirement • Various User Requirements Digital Weather Forecasting, National Weather Information Sharing System, GEOSS Operational Center for Data & Information Exchange, FAS, … • Distributed System (Physically and logically) Satellite Center, Supercomputer Center, APCC, Network Backup Operation Center, … • Mixed Packets ( WX Data and other Traffics, Security ) • Data Management ( Meta Data, Disaster Recovery…)

Near Future • Under ISP/BPR project for next year Communication System - Logical consistency to guarantee the interoperability - Integrated Data Storage with disaster recovery function based on distributed systems - Enhanced User Access Mechanism with WEB and GRID Service - Centralized System based on High Speed Physical Network • Will deploy Qo. S and Vo. IP at this Year

Long-term Plan COMSAT & Broadcasting LRIT : 256 kbps

For Example : 100 GB-1000 GB/day (ECWMF T 399)

Future Goal • To Adopt High Performance Network and Technology ( IPv 6, Qo. S … ) • Development of Enhanced User Access Mechanism ( Virtual Center. . ) • Single Infrastructure and Multi User Interface

Thank you
