CUORE: stato delle attività O. Cremonesi CSN 2 @ Cascina - 7 Aprile 2009 1

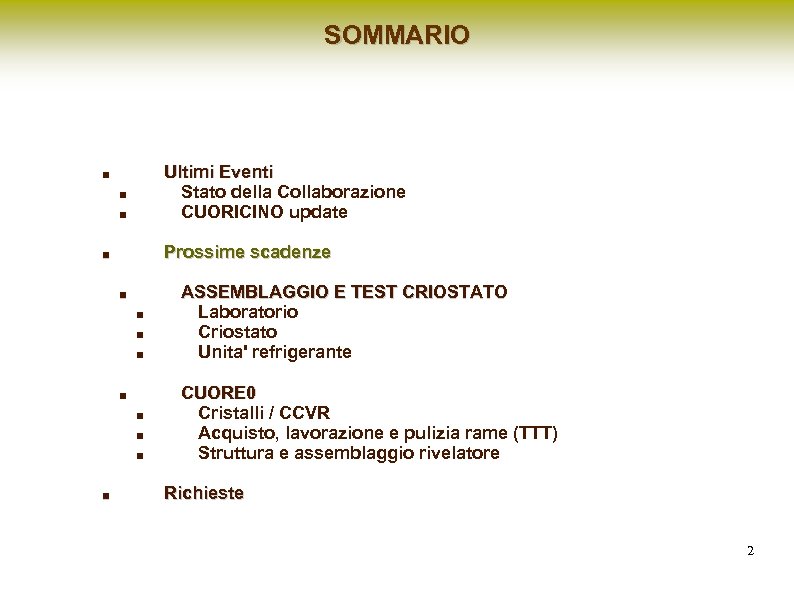

SOMMARIO Ultimi Eventi Stato della Collaborazione CUORICINO update ■ ■ ■ Prossime scadenze ■ ■ ASSEMBLAGGIO E TEST CRIOSTATO Laboratorio Criostato Unita' refrigerante ■ ■ ■ CUORE 0 Cristalli / CCVR Acquisto, lavorazione e pulizia rame (TTT) Struttura e assemblaggio rivelatore ■ ■ ■ Richieste 2

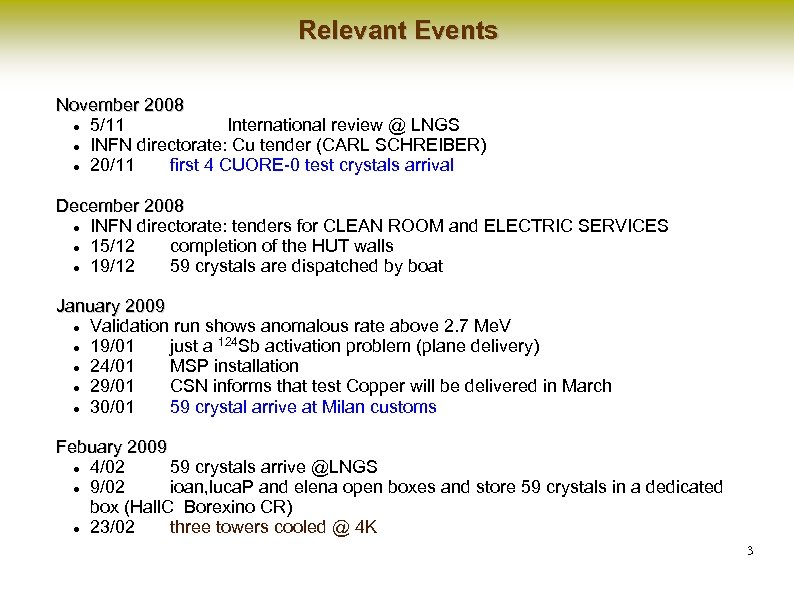

Relevant Events November 2008 5/11 International review @ LNGS INFN directorate: Cu tender (CARL SCHREIBER) 20/11 first 4 CUORE-0 test crystals arrival December 2008 INFN directorate: tenders for CLEAN ROOM and ELECTRIC SERVICES 15/12 completion of the HUT walls 19/12 59 crystals are dispatched by boat January 2009 Validation run shows anomalous rate above 2. 7 Me. V 19/01 just a 124 Sb activation problem (plane delivery) 24/01 MSP installation 29/01 CSN informs that test Copper will be delivered in March 30/01 59 crystal arrive at Milan customs Febuary 2009 4/02 59 crystals arrive @LNGS 9/02 ioan, luca. P and elena open boxes and store 59 crystals in a dedicated box (Hall. C Borexino CR) 23/02 three towers cooled @ 4 K 3

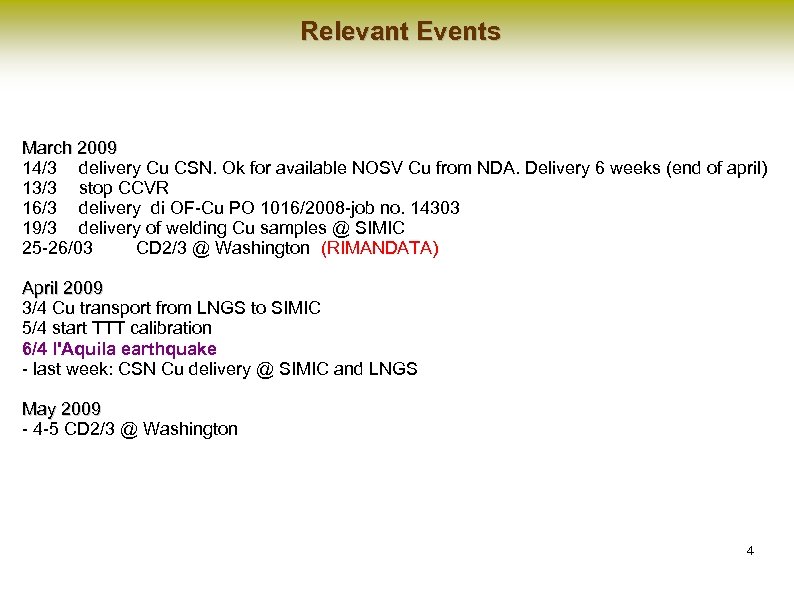

Relevant Events March 2009 14/3 delivery Cu CSN. Ok for available NOSV Cu from NDA. Delivery 6 weeks (end of april) 13/3 stop CCVR 16/3 delivery di OF-Cu PO 1016/2008 -job no. 14303 19/3 delivery of welding Cu samples @ SIMIC 25 -26/03 CD 2/3 @ Washington (RIMANDATA) April 2009 3/4 Cu transport from LNGS to SIMIC 5/4 start TTT calibration 6/4 l'Aquila earthquake - last week: CSN Cu delivery @ SIMIC and LNGS May 2009 - 4 -5 CD 2/3 @ Washington 4

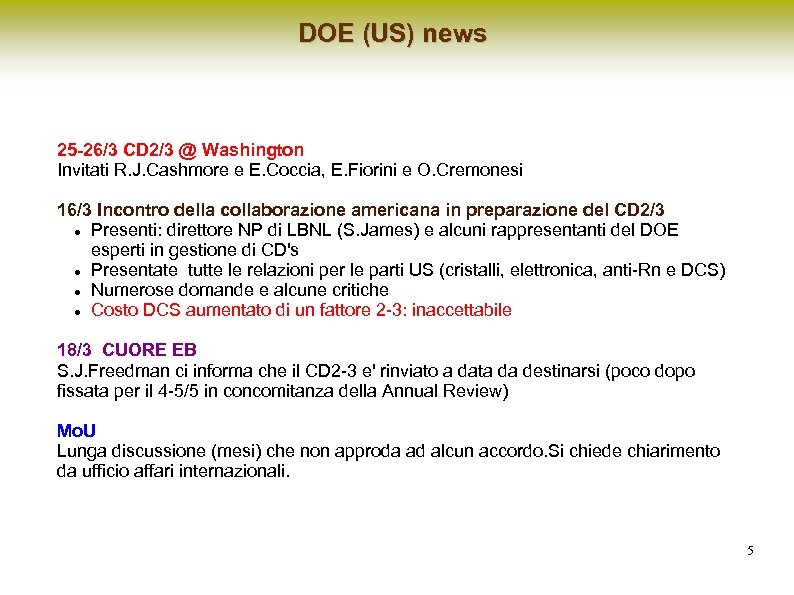

DOE (US) news 25 -26/3 CD 2/3 @ Washington Invitati R. J. Cashmore e E. Coccia, E. Fiorini e O. Cremonesi 16/3 Incontro della collaborazione americana in preparazione del CD 2/3 Presenti: direttore NP di LBNL (S. James) e alcuni rappresentanti del DOE esperti in gestione di CD's Presentate tutte le relazioni per le parti US (cristalli, elettronica, anti-Rn e DCS) Numerose domande e alcune critiche Costo DCS aumentato di un fattore 2 -3: inaccettabile 18/3 CUORE EB S. J. Freedman ci informa che il CD 2 -3 e' rinviato a data da destinarsi (poco dopo fissata per il 4 -5/5 in concomitanza della Annual Review) Mo. U Lunga discussione (mesi) che non approda ad alcun accordo. Si chiede chiarimento da ufficio affari internazionali. 5

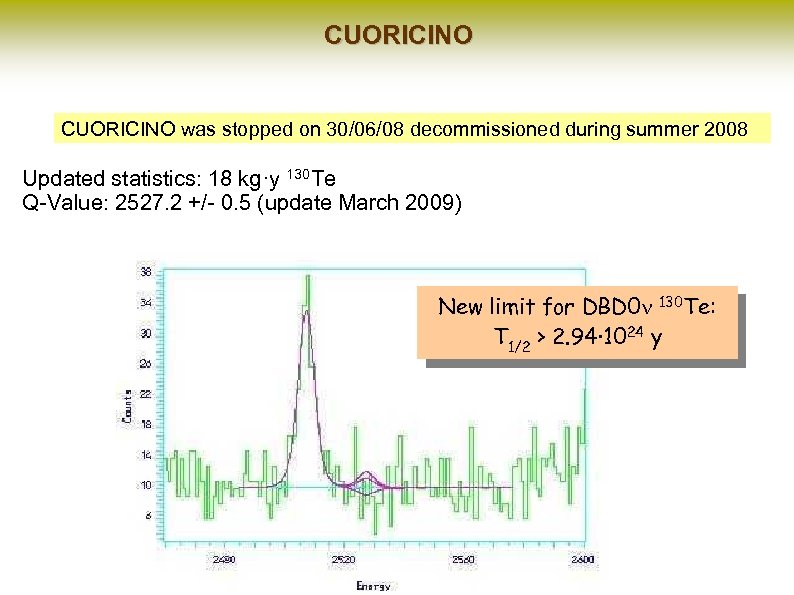

CUORICINO was stopped on 30/06/08 decommissioned during summer 2008 Updated statistics: 18 kg·y 130 Te Q-Value: 2527. 2 +/- 0. 5 (update March 2009) New limit for DBD 0 n 130 Te: T 1/2 > 2. 94· 1024 y

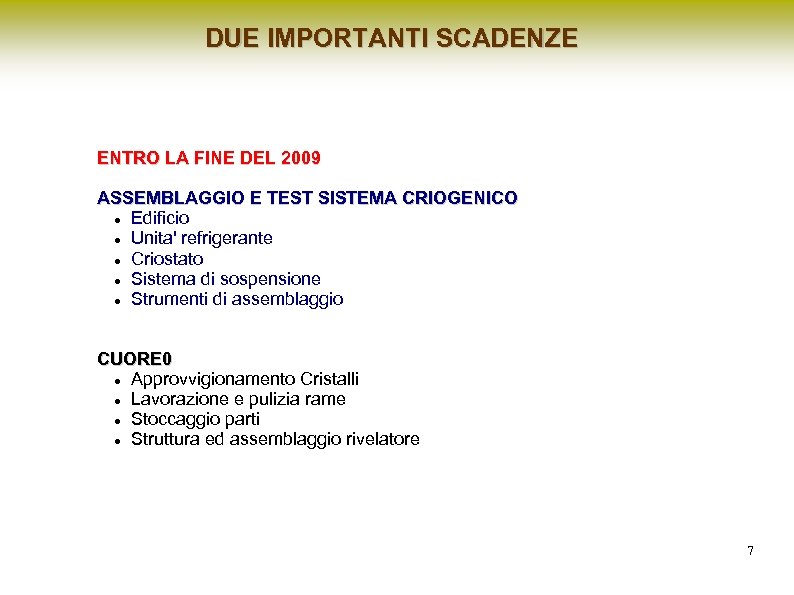

DUE IMPORTANTI SCADENZE ENTRO LA FINE DEL 2009 ASSEMBLAGGIO E TEST SISTEMA CRIOGENICO Edificio Unita' refrigerante Criostato Sistema di sospensione Strumenti di assemblaggio CUORE 0 Approvvigionamento Cristalli Lavorazione e pulizia rame Stoccaggio parti Struttura ed assemblaggio rivelatore 7

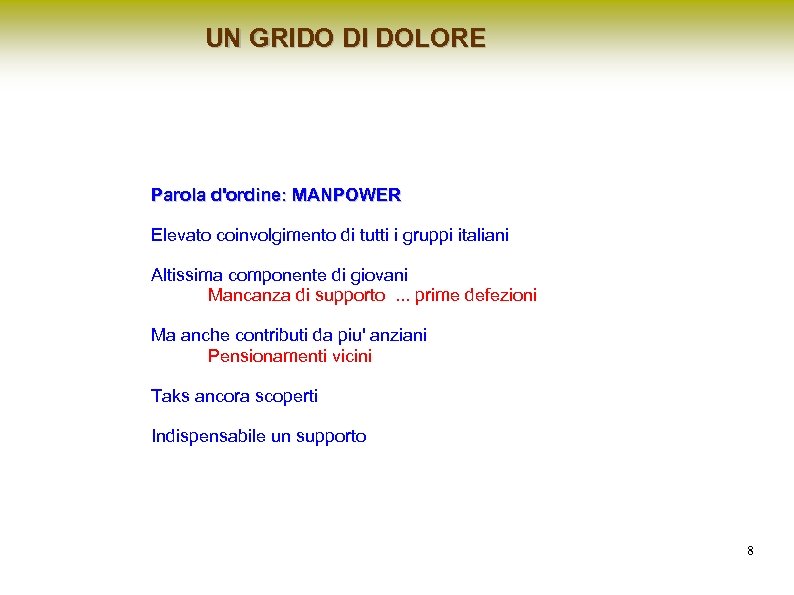

UN GRIDO DI DOLORE Parola d'ordine: MANPOWER Elevato coinvolgimento di tutti i gruppi italiani Altissima componente di giovani Mancanza di supporto. . . prime defezioni Ma anche contributi da piu' anziani Pensionamenti vicini Taks ancora scoperti Indispensabile un supporto 8

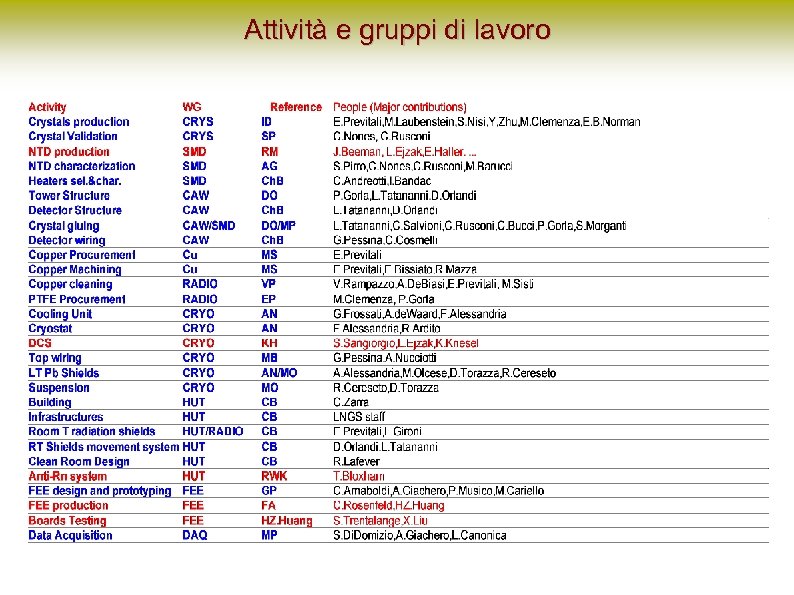

Attività e gruppi di lavoro

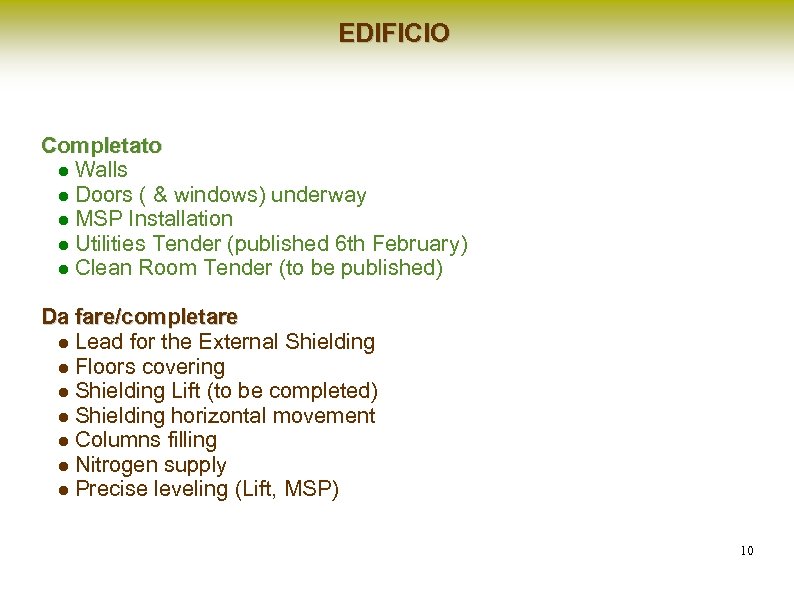

EDIFICIO Completato Walls Doors ( & windows) underway MSP Installation Utilities Tender (published 6 th February) Clean Room Tender (to be published) Da fare/completare Lead for the External Shielding Floors covering Shielding Lift (to be completed) Shielding horizontal movement Columns filling Nitrogen supply Precise leveling (Lift, MSP) 10

Struttura metallica 11

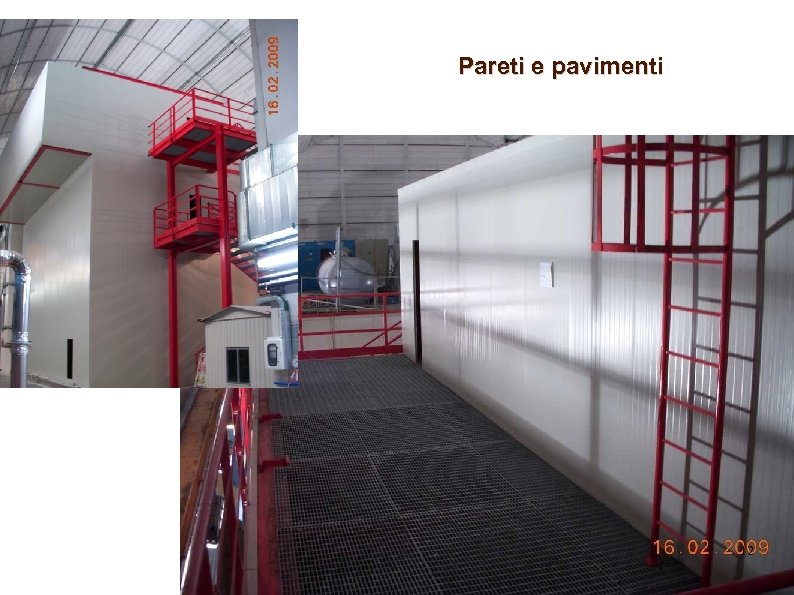

Pareti e pavimenti 12

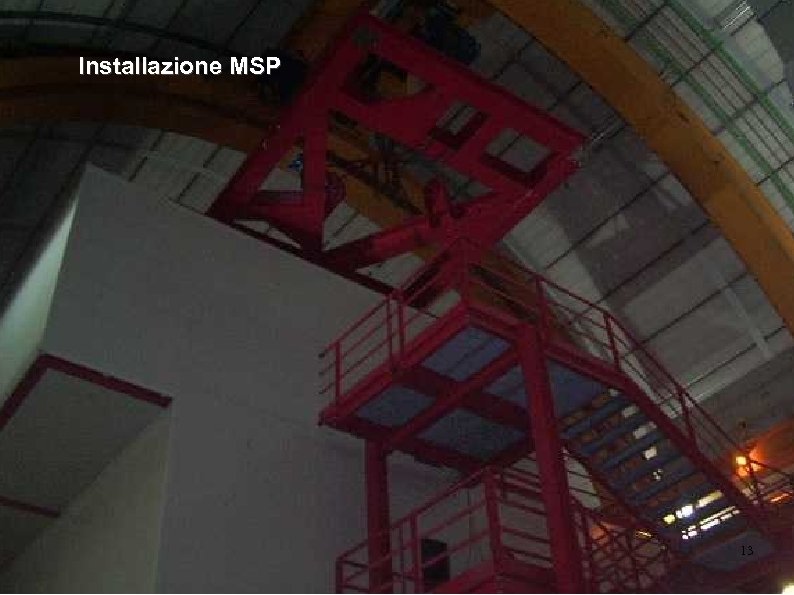

Installazione MSP 13

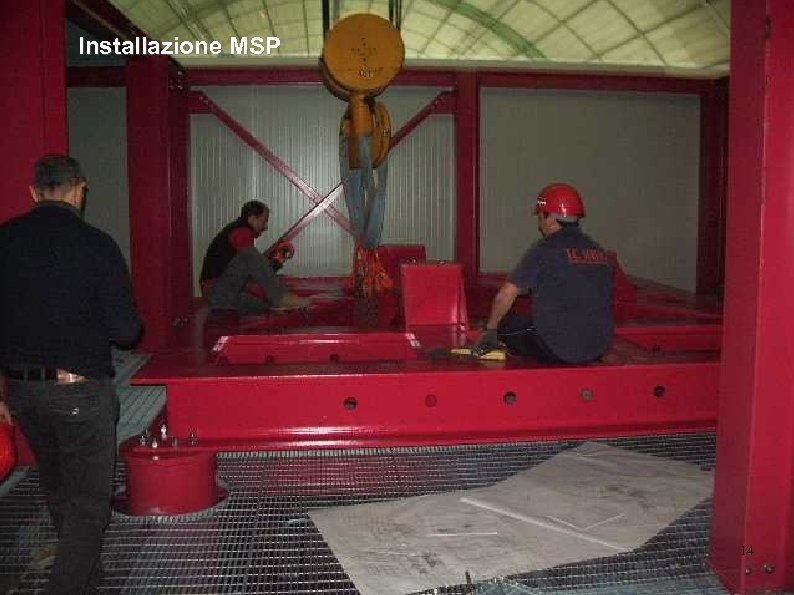

Installazione MSP 14

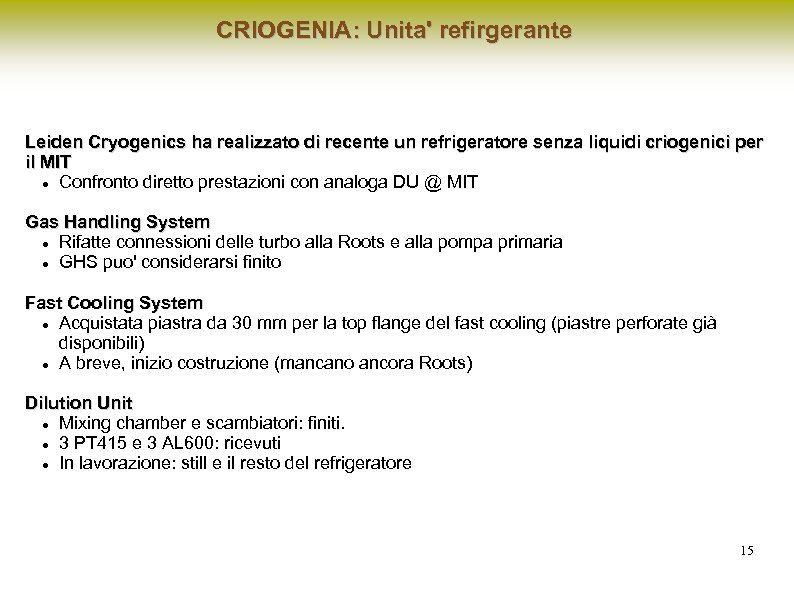

CRIOGENIA: Unita' refirgerante Leiden Cryogenics ha realizzato di recente un refrigeratore senza liquidi criogenici per il MIT Confronto diretto prestazioni con analoga DU @ MIT Gas Handling System Rifatte connessioni delle turbo alla Roots e alla pompa primaria GHS puo' considerarsi finito Fast Cooling System Acquistata piastra da 30 mm per la top flange del fast cooling (piastre perforate già disponibili) A breve, inizio costruzione (mancano ancora Roots) Dilution Unit Mixing chamber e scambiatori: finiti. 3 PT 415 e 3 AL 600: ricevuti In lavorazione: still e il resto del refrigeratore 15

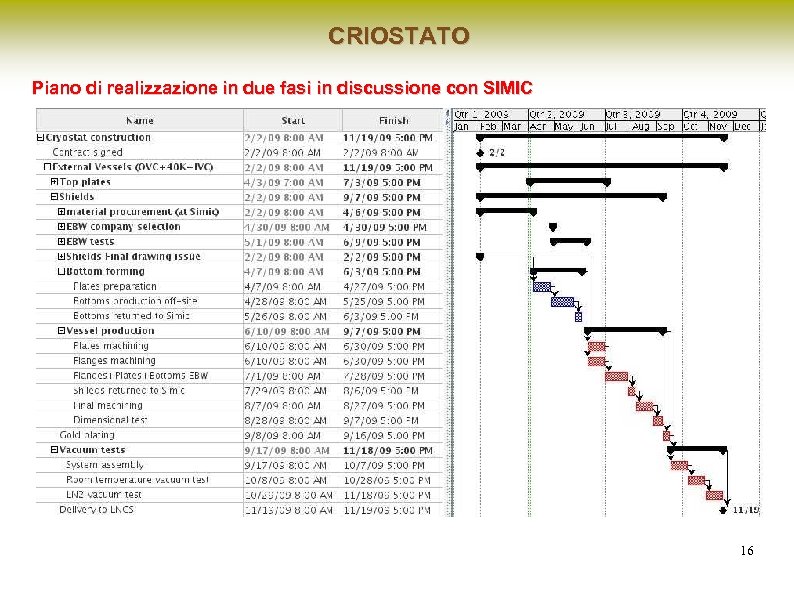

CRIOSTATO Piano di realizzazione in due fasi in discussione con SIMIC 16

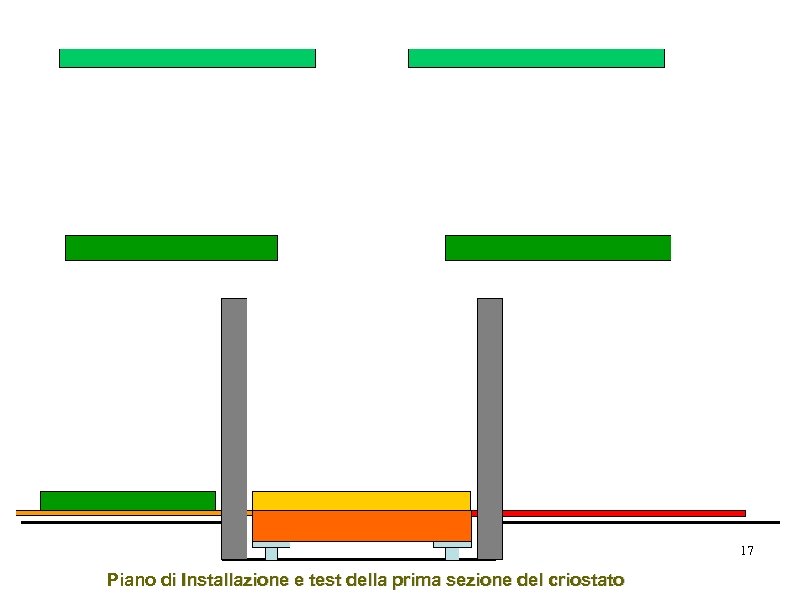

17 Piano di Installazione e test della prima sezione del criostato

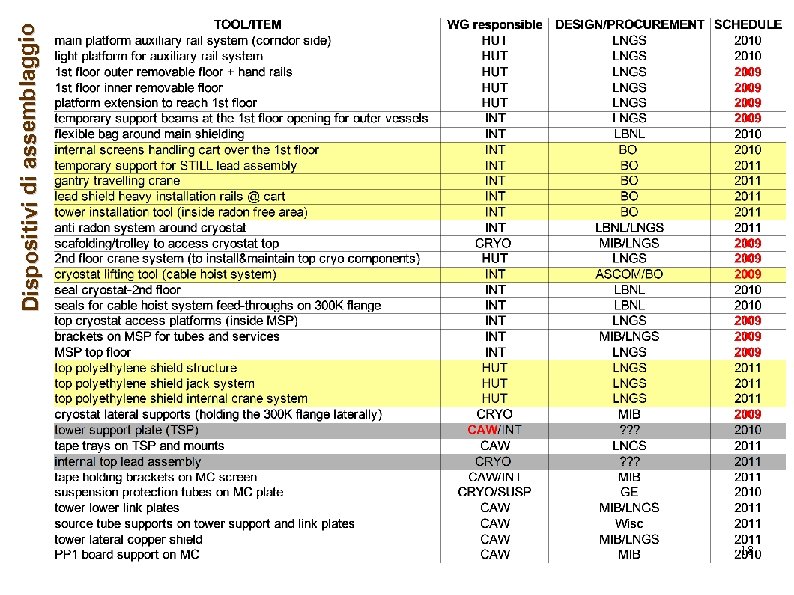

18 Dispositivi di ass emblaggio

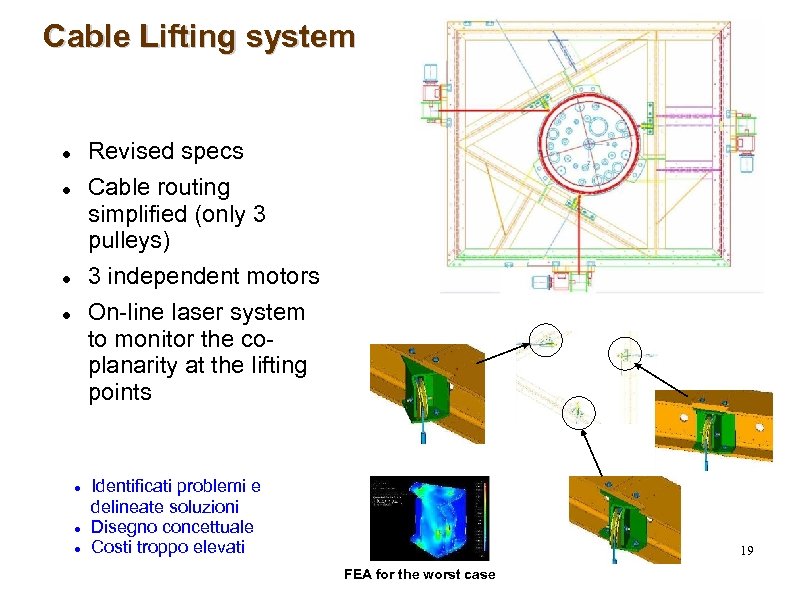

Cable Lifting system Revised specs Cable routing simplified (only 3 pulleys) 3 independent motors On-line laser system to monitor the coplanarity at the lifting points Identificati problemi e delineate soluzioni Disegno concettuale Costi troppo elevati 19 FEA for the worst case

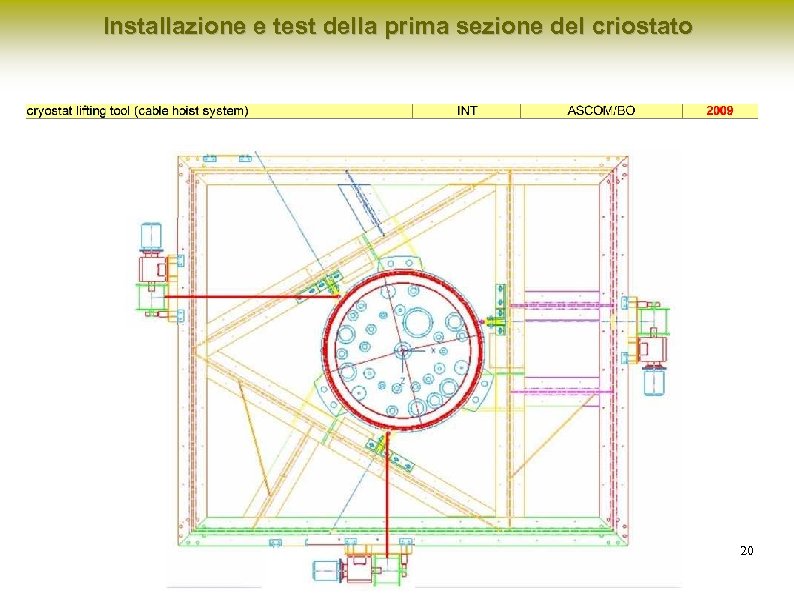

Installazione e test della prima sezione del criostato 20

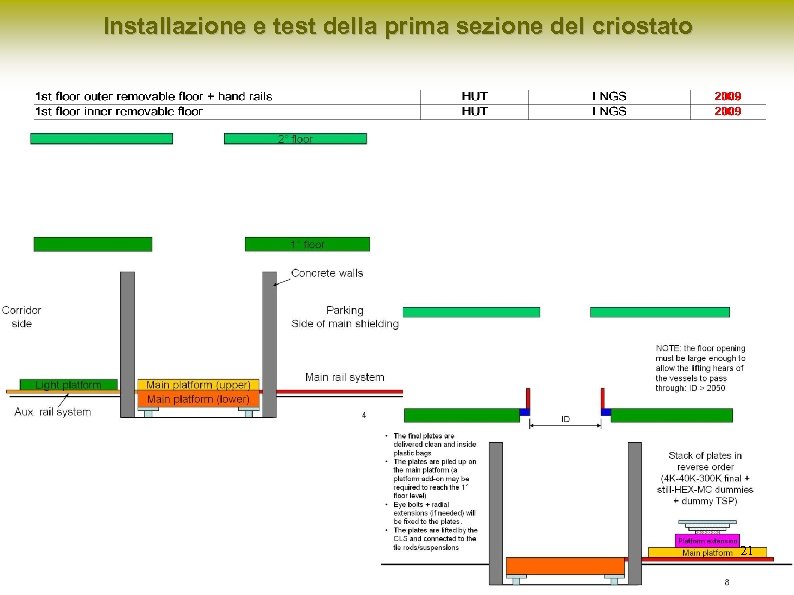

Installazione e test della prima sezione del criostato 21

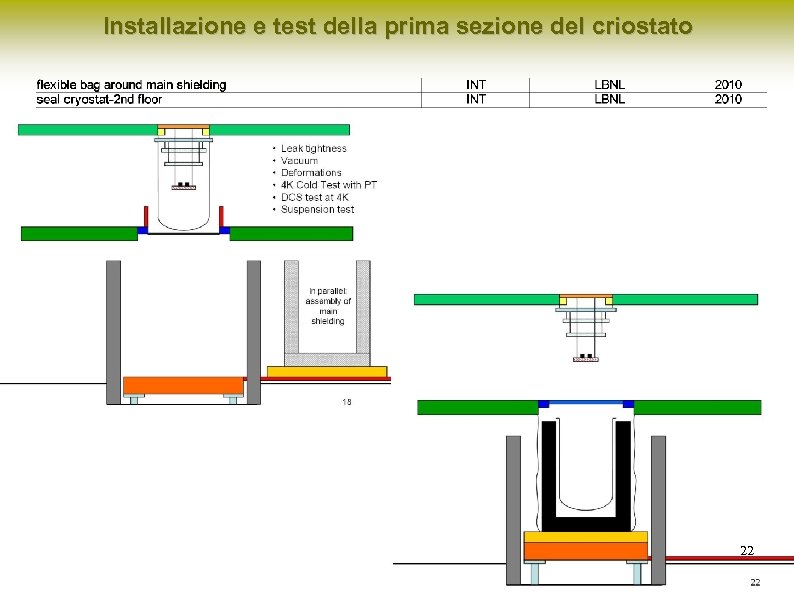

Installazione e test della prima sezione del criostato 22

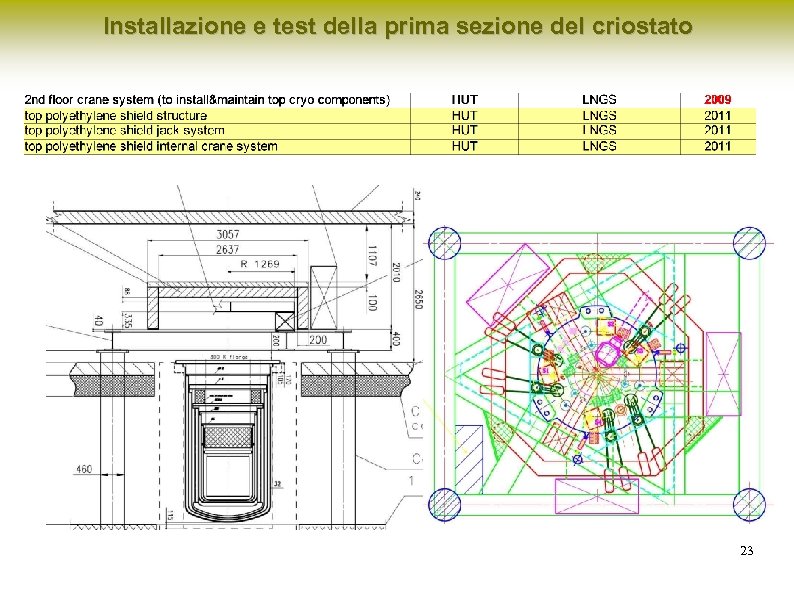

Installazione e test della prima sezione del criostato 23

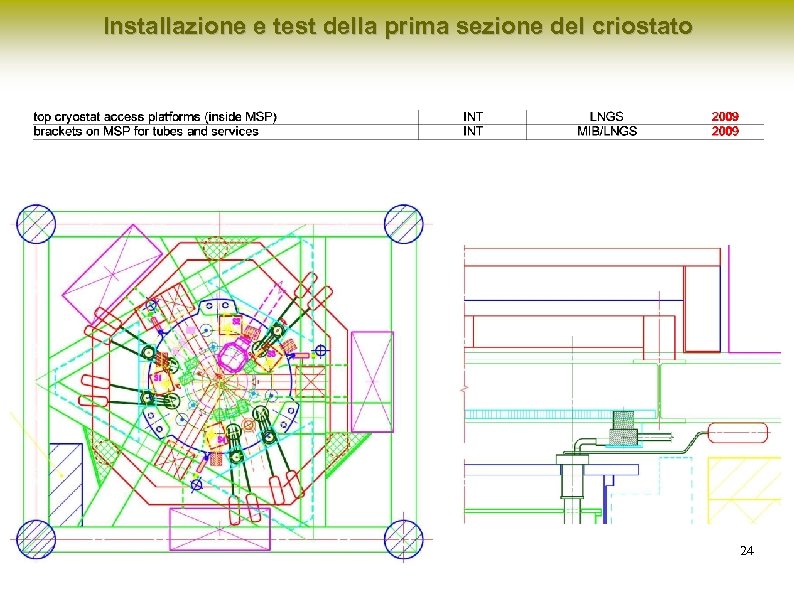

Installazione e test della prima sezione del criostato 24

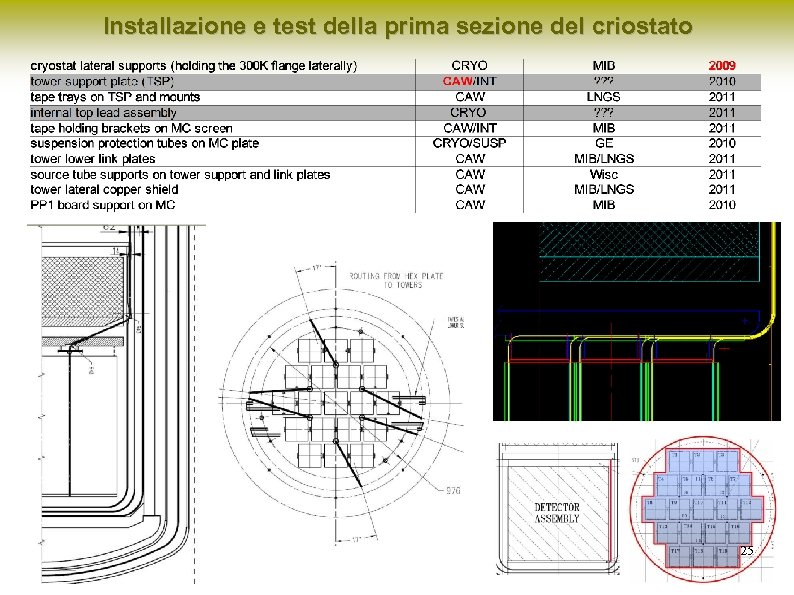

Installazione e test della prima sezione del criostato 25

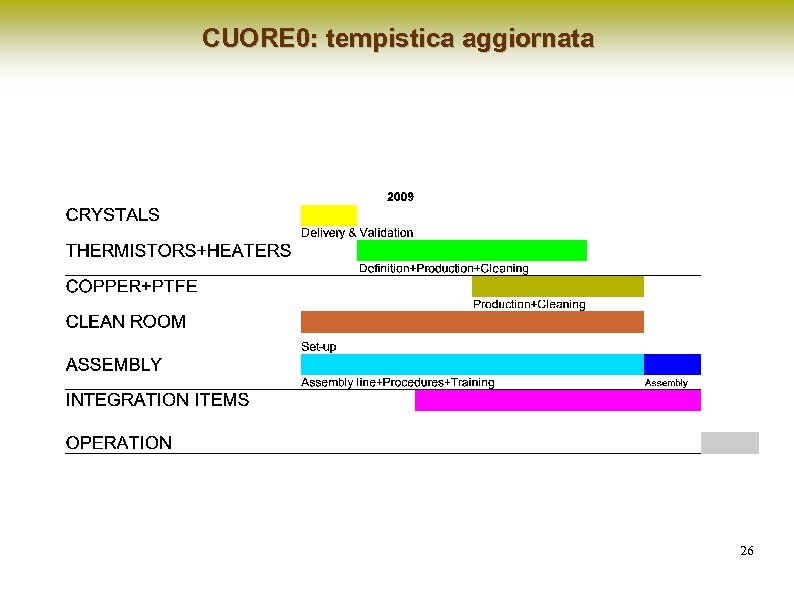

CUORE 0: tempistica aggiornata 26

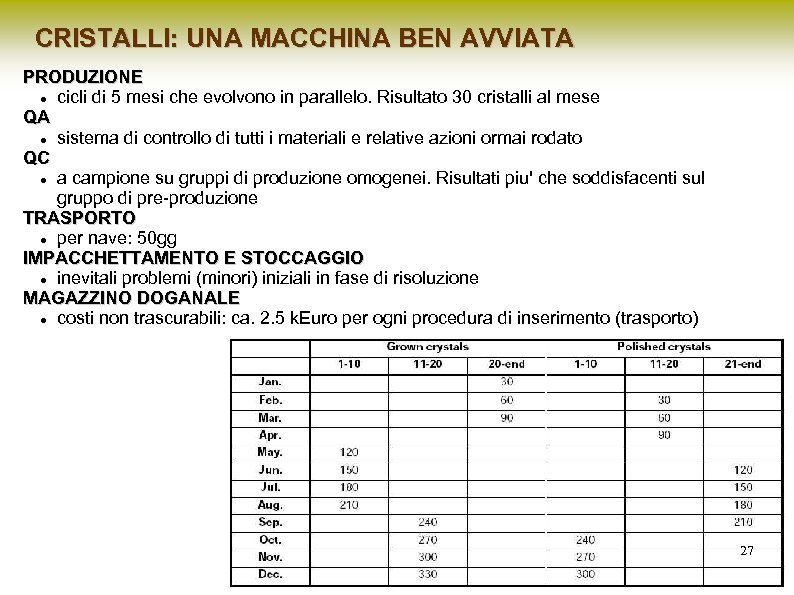

CRISTALLI: UNA MACCHINA BEN AVVIATA PRODUZIONE cicli di 5 mesi che evolvono in parallelo. Risultato 30 cristalli al mese QA sistema di controllo di tutti i materiali e relative azioni ormai rodato QC a campione su gruppi di produzione omogenei. Risultati piu' che soddisfacenti sul gruppo di pre-produzione TRASPORTO per nave: 50 gg IMPACCHETTAMENTO E STOCCAGGIO inevitali problemi (minori) iniziali in fase di risoluzione MAGAZZINO DOGANALE costi non trascurabili: ca. 2. 5 k. Euro per ogni procedura di inserimento (trasporto) 27

ASSEMBLAGGIO W 28

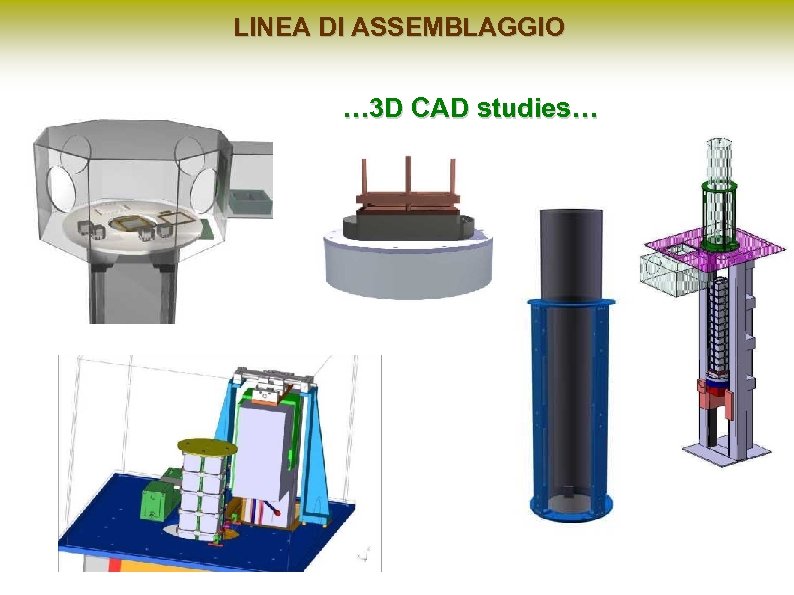

LINEA DI ASSEMBLAGGIO … 3 D CAD studies…

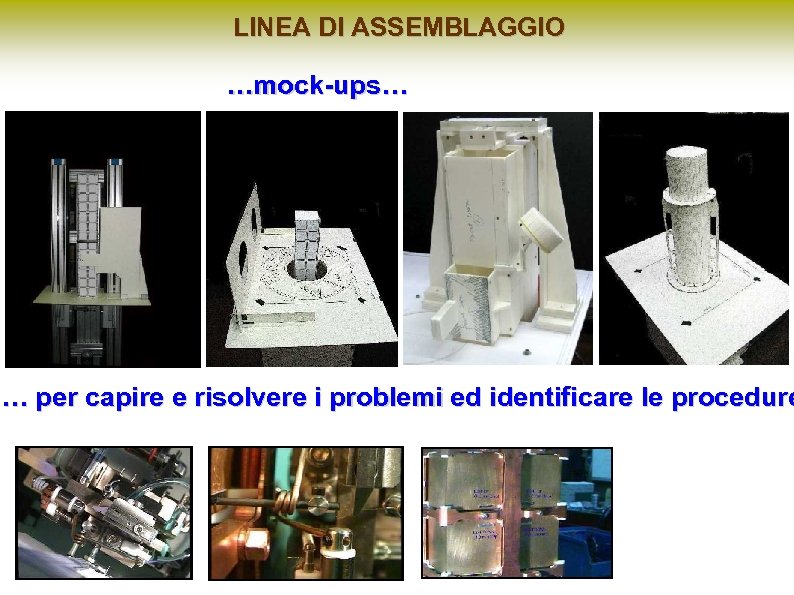

LINEA DI ASSEMBLAGGIO …mock-ups… … per capire e risolvere i problemi ed identificare le procedure

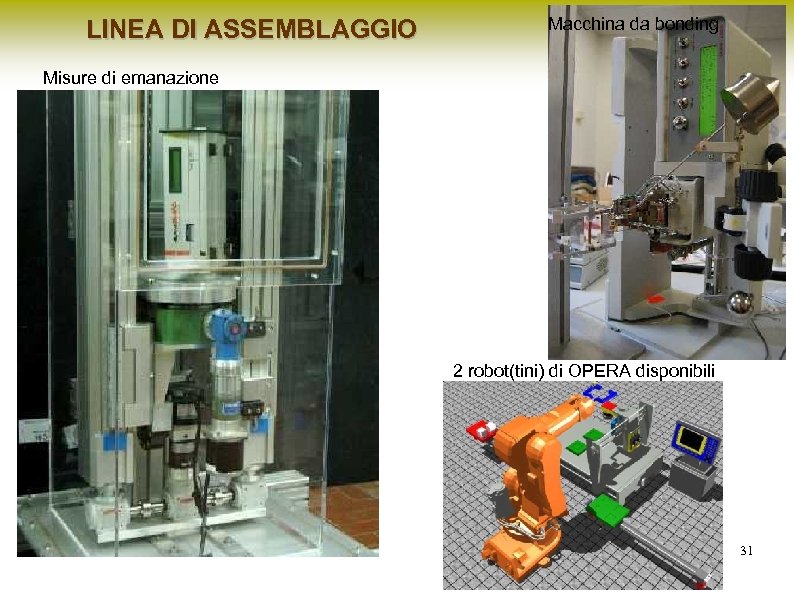

LINEA DI ASSEMBLAGGIO Macchina da bonding Misure di emanazione 2 robot(tini) di OPERA disponibili 31

Produzione e pulizia del rame Macchine EDM pronte @ MIB & LNL Cleaning validation run (Three Towers) now starting Cleaning mechanical validation final steps Plants and devices finalization 2009 32

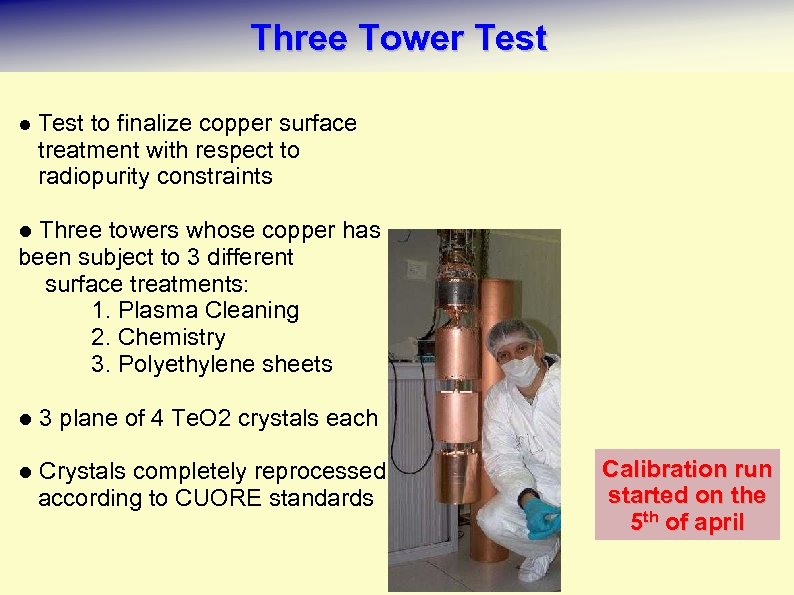

Three Tower Test to finalize copper surface treatment with respect to radiopurity constraints Three towers whose copper has been subject to 3 different surface treatments: 1. Plasma Cleaning 2. Chemistry 3. Polyethylene sheets 3 plane of 4 Te. O 2 crystals each Crystals completely reprocessed according to CUORE standards Calibration run started on the 5 th of april

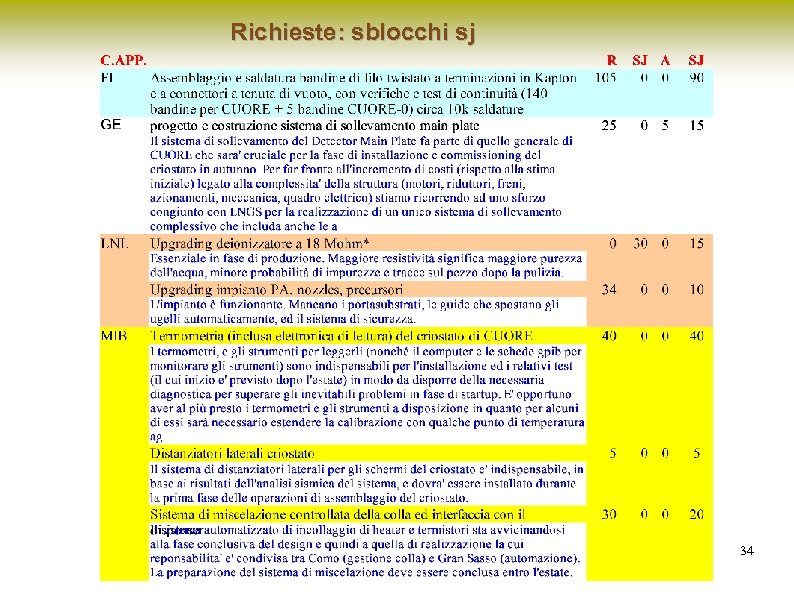

Richieste: sblocchi sj 34

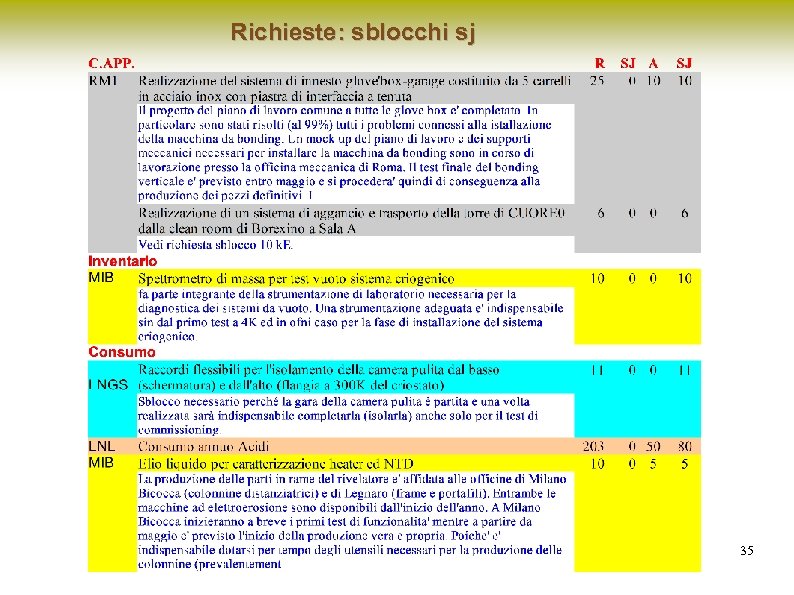

Richieste: sblocchi sj 35

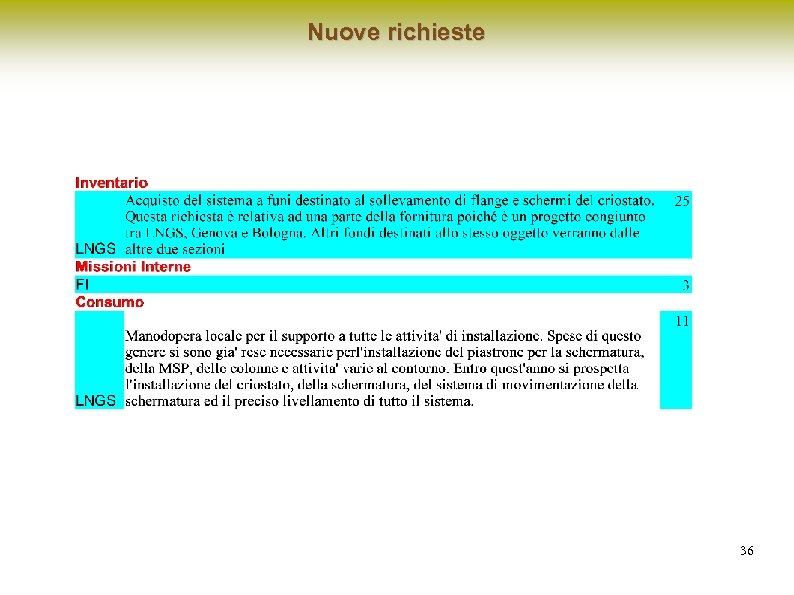

Nuove richieste 36
