Cпособы решения задач Винсент Ван Гог. Желтый домик. 1888 г.
Проведение параллельных прямых с недоступной точкой схода. Для их проведения могут быть использованы способы: 1) подобных треугольников; 2) вспомогательных прямоугольников; 3) вспомогательных параллельных прямых; 4) пропорциональных отрезков.

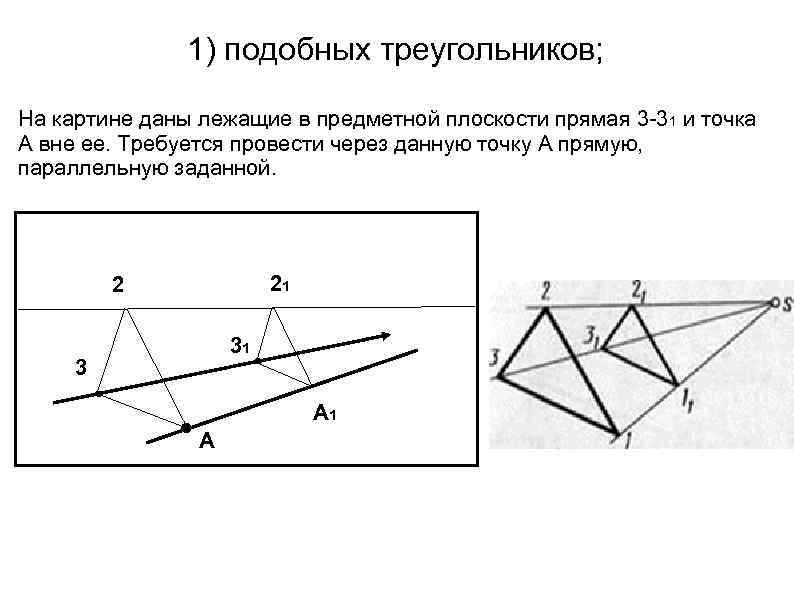

1) подобных треугольников; На картине даны лежащие в предметной плоскости прямая 3 -31 и точка А вне ее. Требуется провести через данную точку А прямую, параллельную заданной. 21 2 31 3 А 1 А

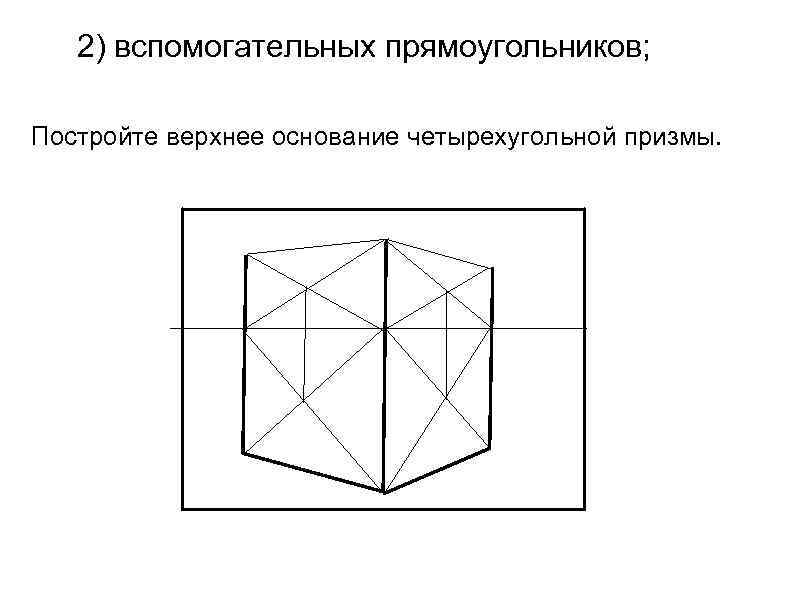

2) вспомогательных прямоугольников; Постройте верхнее основание четырехугольной призмы.

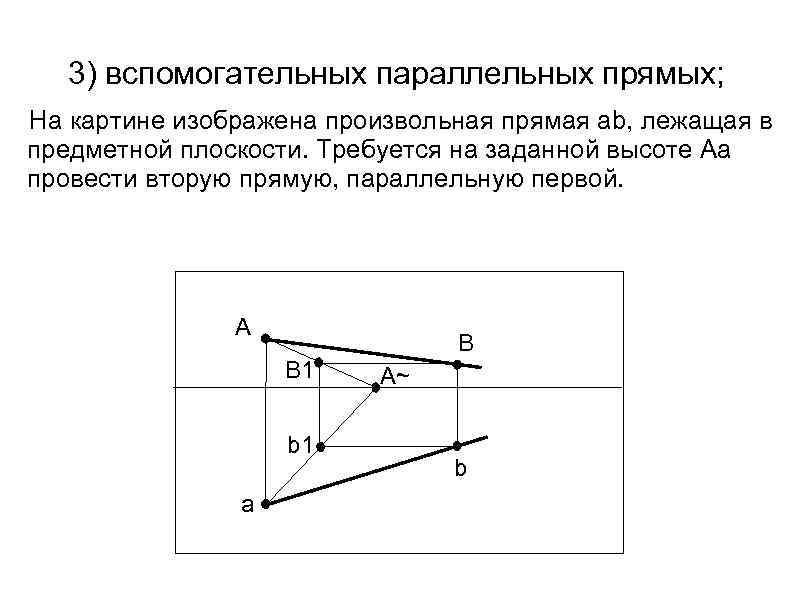

3) вспомогательных параллельных прямых; На картине изображена произвольная прямая ab, лежащая в предметной плоскости. Требуется на заданной высоте Аа провести вторую прямую, параллельную первой. А B B 1 b 1 а A~ b

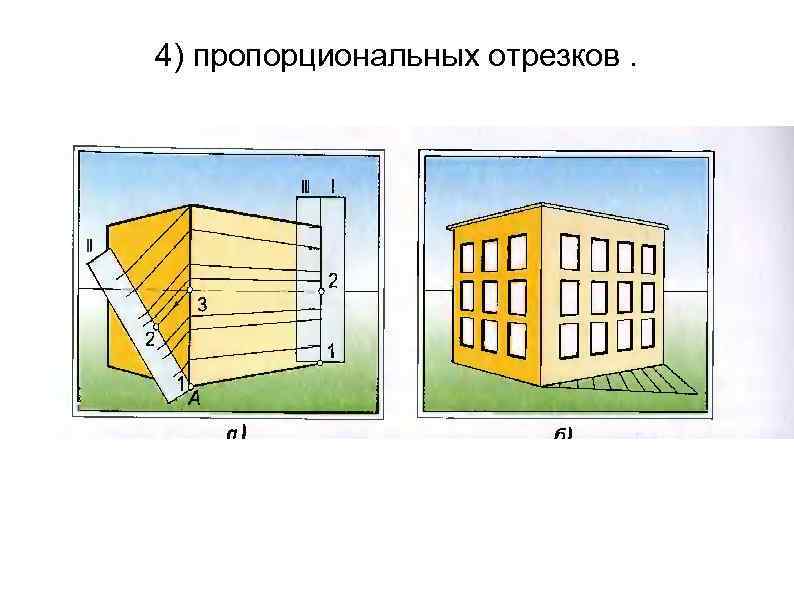

4) пропорциональных отрезков.
ДЕЛЕНИЕ ПРЯМЫХ ЛИНИЙ НА РАВНЫЕ ЧАСТИ В ПЕРСПЕКТИВЕ Разделить отрезок АВ на четыре равные части. Р В~ B A

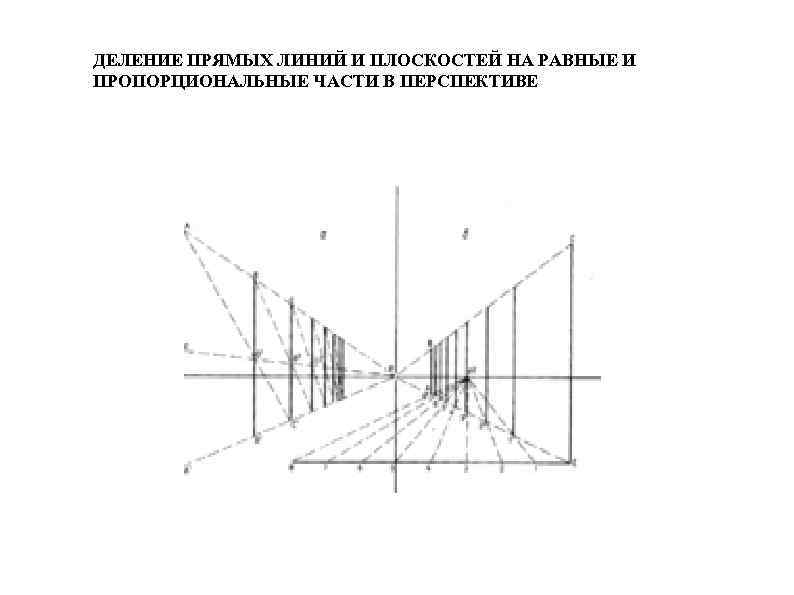

ДЕЛЕНИЕ ПРЯМЫХ ЛИНИЙ И ПЛОСКОСТЕЙ НА РАВНЫЕ И ПРОПОРЦИОНАЛЬНЫЕ ЧАСТИ В ПЕРСПЕКТИВЕ

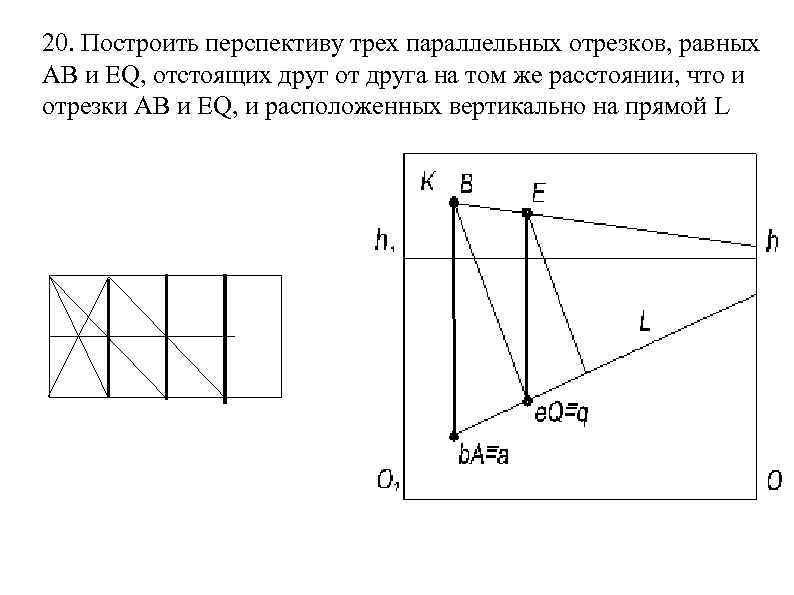

20. Построить перспективу трех параллельных отрезков, равных AB и EQ, отстоящих друг от друга на том же расстоянии, что и отрезки AB и EQ, и расположенных вертикально на прямой L
