CПОСОБЫ ПОСТРОЕНИЯ КОММУТАЦИОННЫХ БЛОКОВ

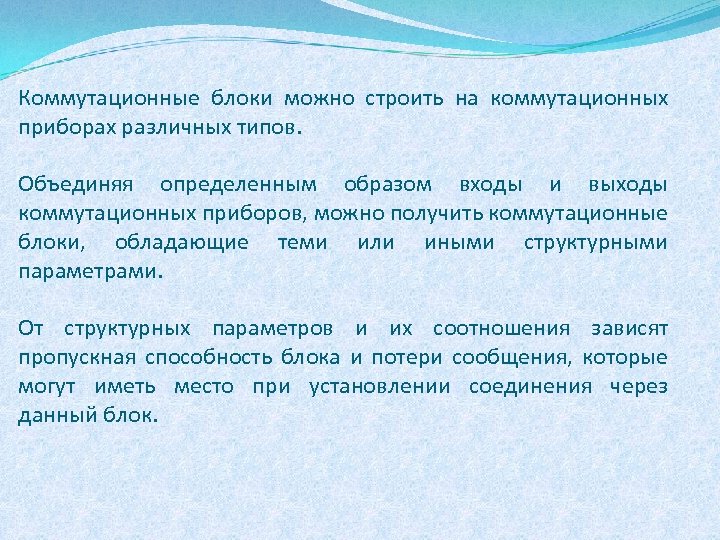

Коммутационные блоки можно строить на коммутационных приборах различных типов. Объединяя определенным образом входы и выходы коммутационных приборов, можно получить коммутационные блоки, обладающие теми или иными структурными параметрами. От структурных параметров и их соотношения зависят пропускная способность блока и потери сообщения, которые могут иметь место при установлении соединения через данный блок.

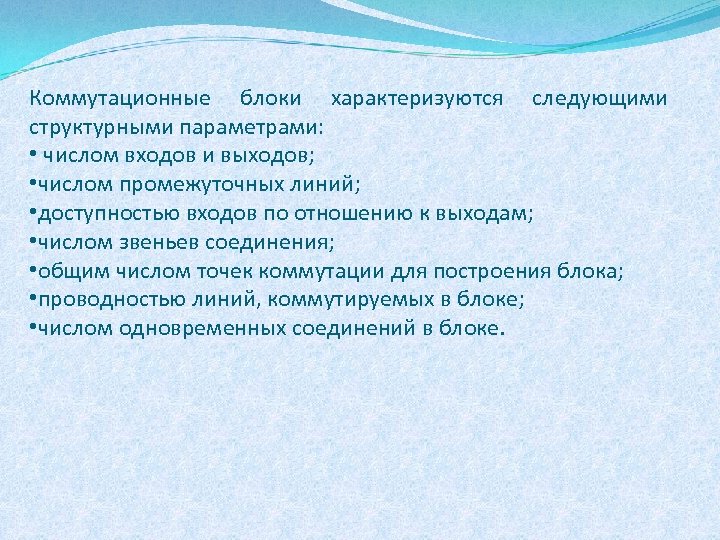

Коммутационные блоки характеризуются следующими структурными параметрами: • числом входов и выходов; • числом промежуточных линий; • доступностью входов по отношению к выходам; • числом звеньев соединения; • общим числом точек коммутации для построения блока; • проводностью линий, коммутируемых в блоке; • числом одновременных соединений в блоке.

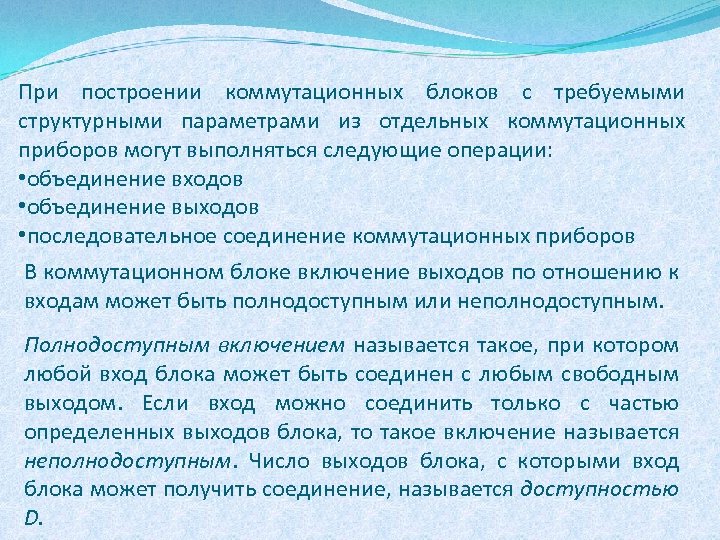

При построении коммутационных блоков с требуемыми структурными параметрами из отдельных коммутационных приборов могут выполняться следующие операции: • объединение входов • объединение выходов • последовательное соединение коммутационных приборов В коммутационном блоке включение выходов по отношению к входам может быть полнодоступным или неполнодоступным. Полнодоступным включением называется такое, при котором любой вход блока может быть соединен с любым свободным выходом. Если вход можно соединить только с частью определенных выходов блока, то такое включение называется неполнодоступным. Число выходов блока, с которыми вход блока может получить соединение, называется доступностью D.

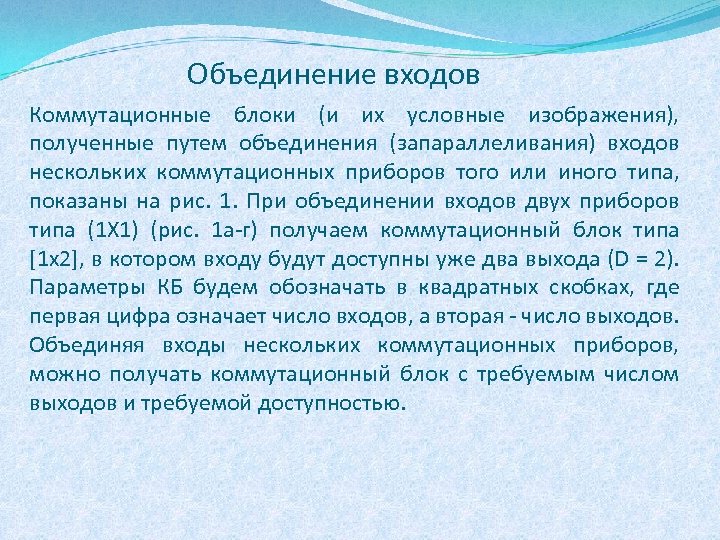

Объединение входов Коммутационные блоки (и их условные изображения), полученные путем объединения (запараллеливания) входов нескольких коммутационных приборов того или иного типа, показаны на рис. 1. При объединении входов двух приборов типа (1 X 1) (рис. 1 а-г) получаем коммутационный блок типа [1 x 2], в котором входу будут доступны уже два выхода (D = 2). Параметры КБ будем обозначать в квадратных скобках, где первая цифра означает число входов, а вторая - число выходов. Объединяя входы нескольких коммутационных приборов, можно получать коммутационный блок с требуемым числом выходов и требуемой доступностью.

Рисунок 1 Коммуникационные блоки, полученные путем объединения входов и их условные изображения

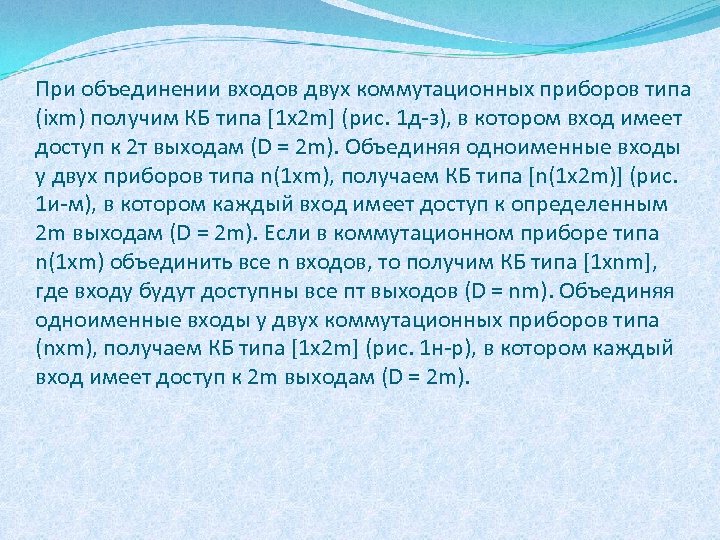

При объединении входов двух коммутационных приборов типа (ixm) получим КБ типа [1 х2 m] (рис. 1 д-з), в котором вход имеет доступ к 2 т выходам (D = 2 m). Объединяя одноименные входы у двух приборов типа n(1 xm), получаем КБ типа [n(1 x 2 m)] (рис. 1 и-м), в котором каждый вход имеет доступ к определенным 2 m выходам (D = 2 m). Если в коммутационном приборе типа n(1 xm) объединить все n входов, то получим КБ типа [1 xnm], где входу будут доступны все пт выходов (D = nm). Объединяя одноименные входы у двух коммутационных приборов типа (nxm), получаем КБ типа [1 x 2 m] (рис. 1 н-р), в котором каждый вход имеет доступ к 2 m выходам (D = 2 m).

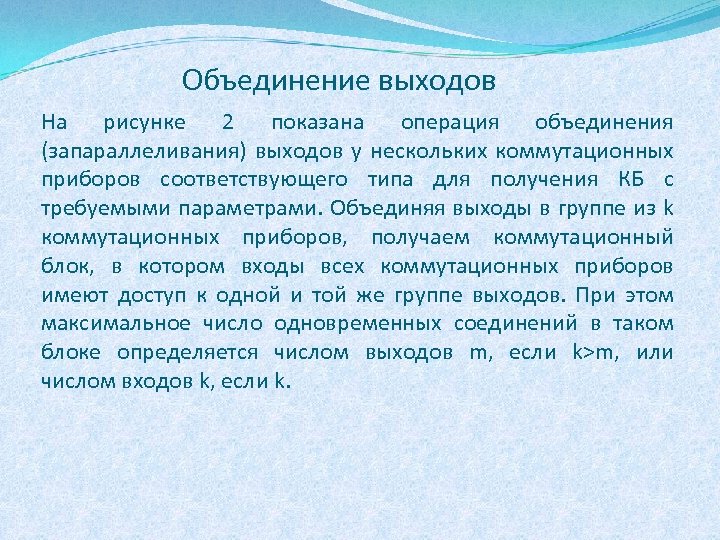

Объединение выходов На рисунке 2 показана операция объединения (запараллеливания) выходов у нескольких коммутационных приборов соответствующего типа для получения КБ с требуемыми параметрами. Объединяя выходы в группе из k коммутационных приборов, получаем коммутационный блок, в котором входы всех коммутационных приборов имеют доступ к одной и той же группе выходов. При этом максимальное число одновременных соединений в таком блоке определяется числом выходов m, если k>m, или числом входов k, если k.

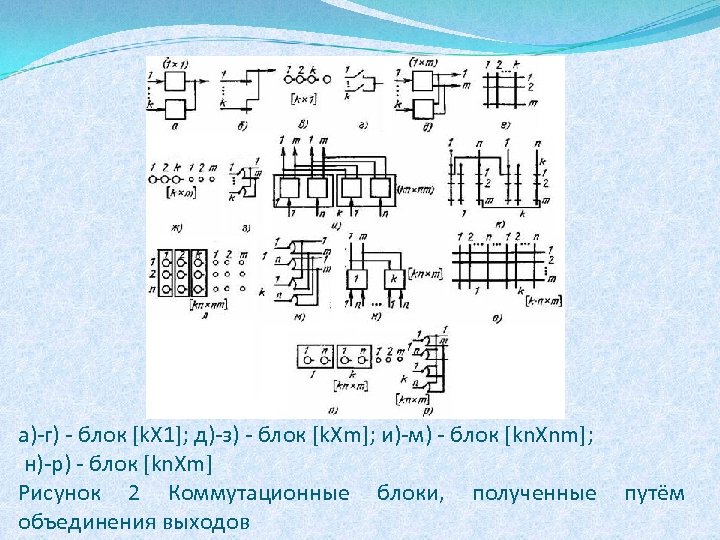

а)-г) - блок [k. Х 1]; д)-з) - блок [k. Хm]; и)-м) - блок [kn. Хnm]; н)-р) - блок [kn. Хm] Рисунок 2 Коммутационные блоки, полученные объединения выходов путём

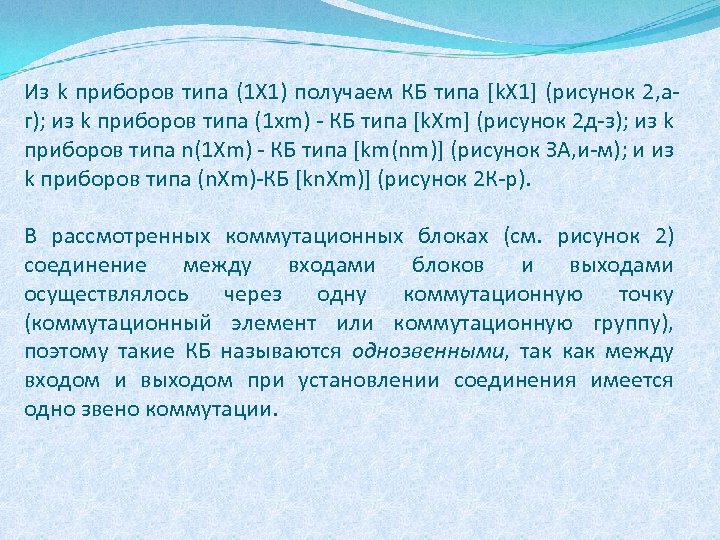

Из k приборов типа (1 X 1) получаем КБ типа [k. X 1] (рисунок 2, аг); из k приборов типа (1 хm) - КБ типа [k. Xm] (рисунок 2 д-з); из k приборов типа n(1 Хm) - КБ типа [km(nm)] (рисунок ЗА, и-м); и из k приборов типа (n. Xm)-КБ [kn. Xm)] (рисунок 2 К-р). В рассмотренных коммутационных блоках (см. рисунок 2) соединение между входами блоков и выходами осуществлялось через одну коммутационную точку (коммутационный элемент или коммутационную группу), поэтому такие КБ называются однозвенными, так как между входом и выходом при установлении соединения имеется одно звено коммутации.

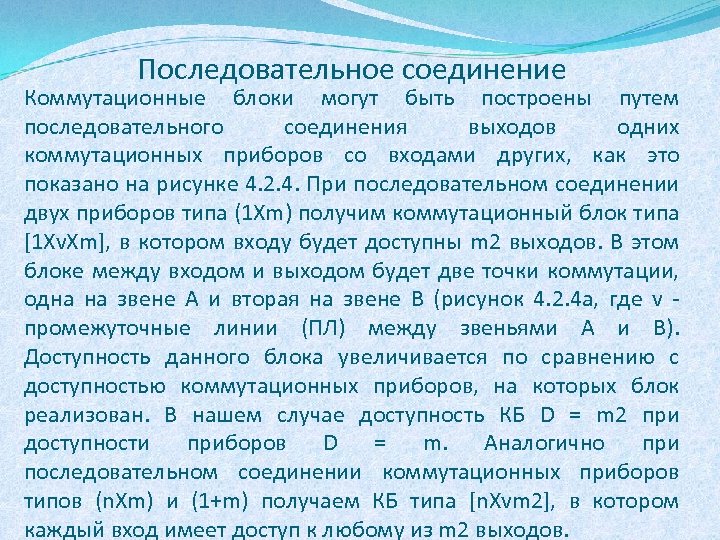

Последовательное соединение Коммутационные блоки могут быть построены путем последовательного соединения выходов одних коммутационных приборов со входами других, как это показано на рисунке 4. 2. 4. При последовательном соединении двух приборов типа (1 Хm) получим коммутационный блок типа [1 Xv. Xm], в котором входу будет доступны m 2 выходов. В этом блоке между входом и выходом будет две точки коммутации, одна на звене А и вторая на звене В (рисунок 4. 2. 4 а, где v промежуточные линии (ПЛ) между звеньями А и В). Доступность данного блока увеличивается по сравнению с доступностью коммутационных приборов, на которых блок реализован. В нашем случае доступность КБ D = m 2 при доступности приборов D = m. Аналогично при последовательном соединении коммутационных приборов типов (n. Xm) и (1+m) получаем КБ типа [n. Xvm 2], в котором каждый вход имеет доступ к любому из m 2 выходов.

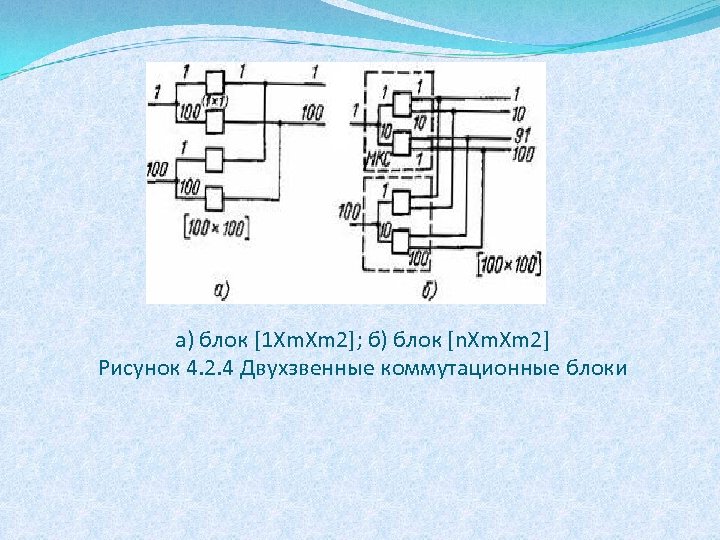

а) блок [1 Хm. Хm 2]; б) блок [n. Хm 2] Рисунок 4. 2. 4 Двухзвенные коммутационные блоки

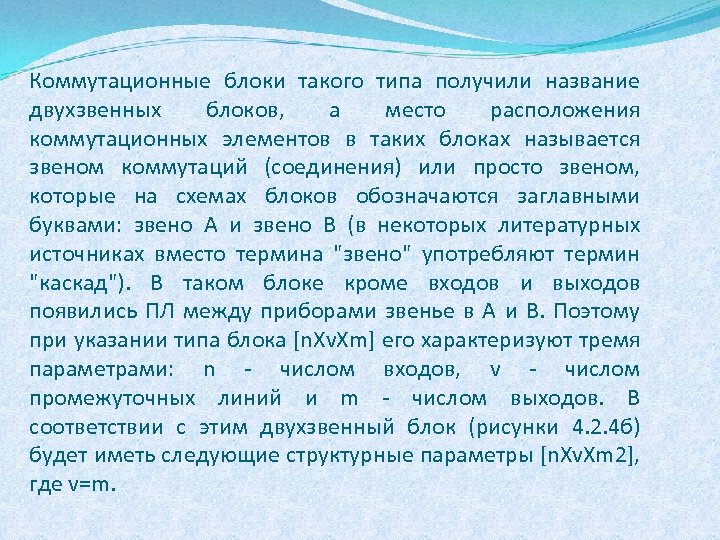

Коммутационные блоки такого типа получили название двухзвенных блоков, а место расположения коммутационных элементов в таких блоках называется звеном коммутаций (соединения) или просто звеном, которые на схемах блоков обозначаются заглавными буквами: звено А и звено В (в некоторых литературных источниках вместо термина "звено" употребляют термин "каскад"). В таком блоке кроме входов и выходов появились ПЛ между приборами звенье в А и В. Поэтому при указании типа блока [n. Xv. Xm] его характеризуют тремя параметрами: n - числом входов, v - числом промежуточных линий и m - числом выходов. В соответствии с этим двухзвенный блок (рисунки 4. 2. 4 б) будет иметь следующие структурные параметры [n. Xv. Xm 2], где v=m.

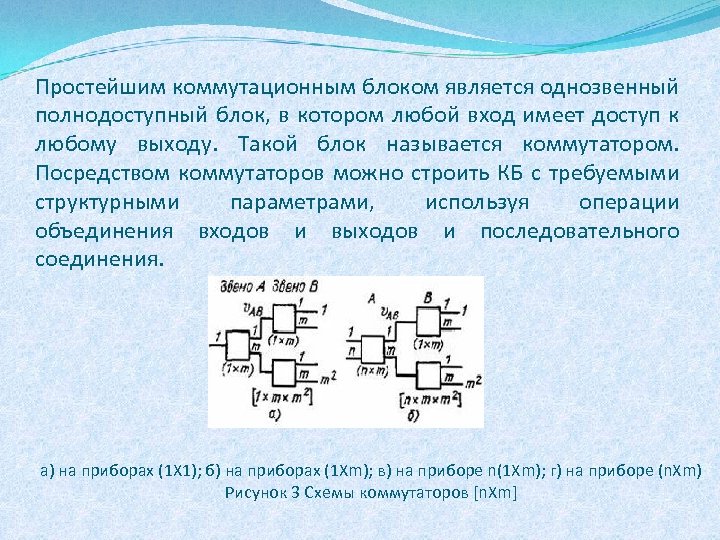

Простейшим коммутационным блоком является однозвенный полнодоступный блок, в котором любой вход имеет доступ к любому выходу. Такой блок называется коммутатором. Посредством коммутаторов можно строить КБ с требуемыми структурными параметрами, используя операции объединения входов и выходов и последовательного соединения. а) на приборах (1 Х 1); б) на приборах (1 Хm); в) на приборе n(1 Хm); г) на приборе (n. Хm) Рисунок 3 Схемы коммутаторов [n. Хm]
