CorelDRAW X4 Настройка параметров заливки

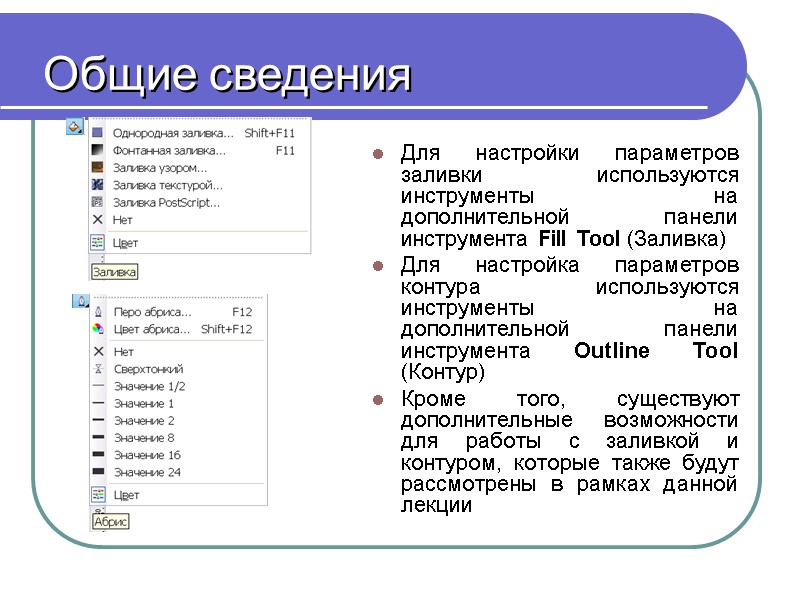

Общие сведения Для настройки параметров заливки используются инструменты на дополнительной панели инструмента Fill Tool (Заливка) Для настройка параметров контура используются инструменты на дополнительной панели инструмента Outline Tool (Контур) Кроме того, существуют дополнительные возможности для работы с заливкой и контуром, которые также будут рассмотрены в рамках данной лекции

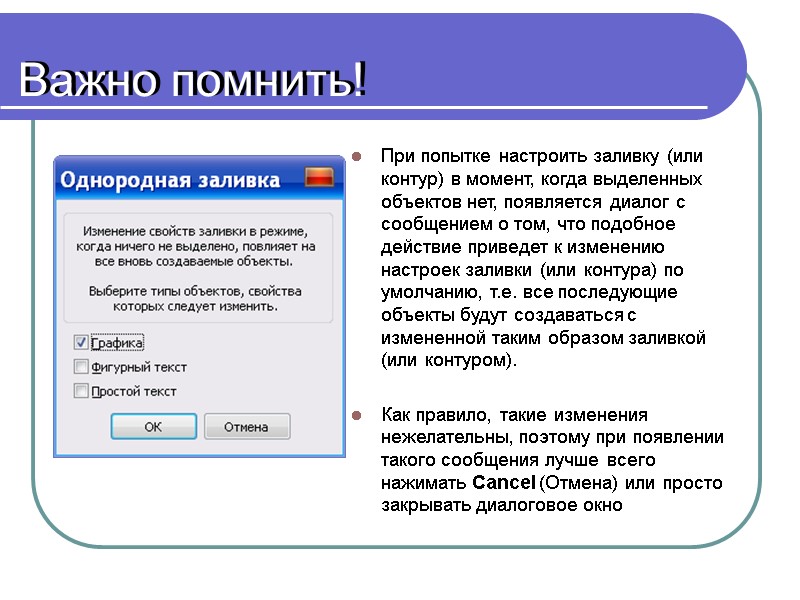

Важно помнить! При попытке настроить заливку (или контур) в момент, когда выделенных объектов нет, появляется диалог с сообщением о том, что подобное действие приведет к изменению настроек заливки (или контура) по умолчанию, т.е. все последующие объекты будут создаваться с измененной таким образом заливкой (или контуром). Как правило, такие изменения нежелательны, поэтому при появлении такого сообщения лучше всего нажимать Cancel (Отмена) или просто закрывать диалоговое окно

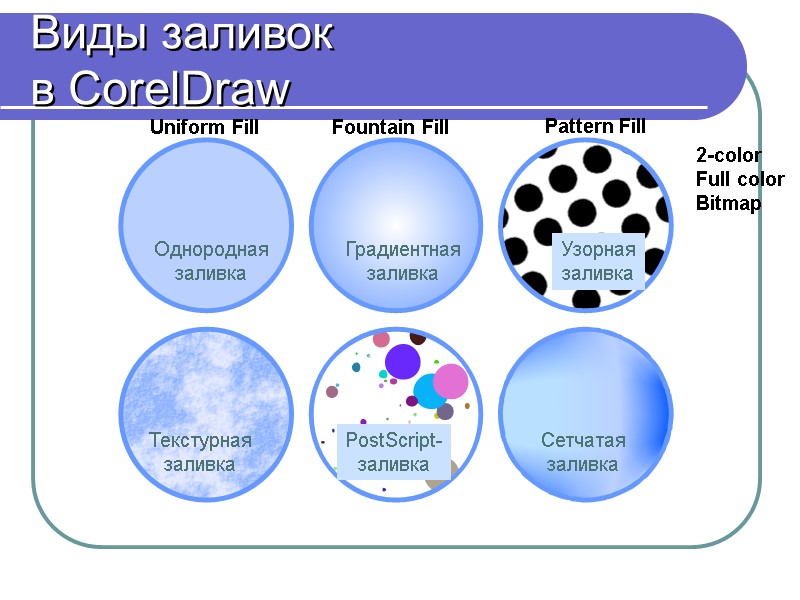

Виды заливок в CorelDraw Однородная заливка Градиентная заливка Узорная заливка Текстурная заливка PostScript- заливка Сетчатая заливка Uniform Fill Fountain Fill Pattern Fill 2-color Full color Bitmap

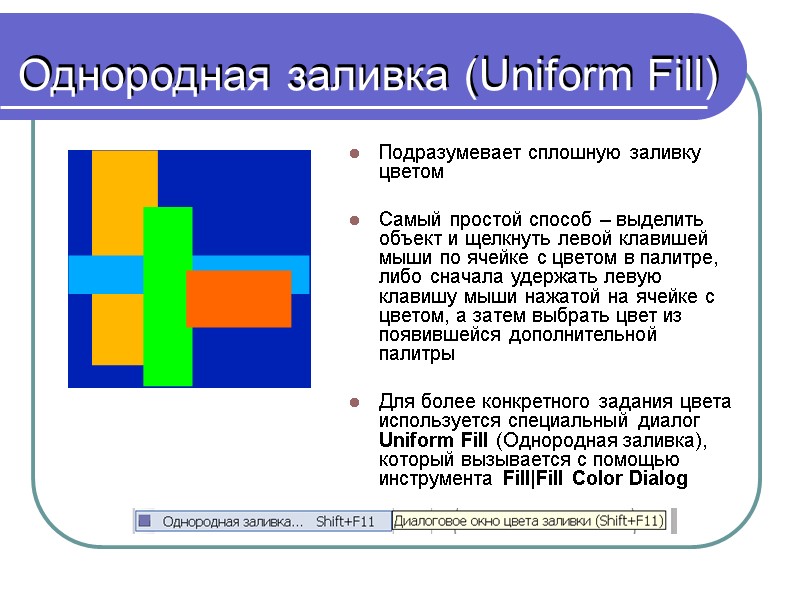

Однородная заливка (Uniform Fill) Подразумевает сплошную заливку цветом Самый простой способ – выделить объект и щелкнуть левой клавишей мыши по ячейке с цветом в палитре, либо сначала удержать левую клавишу мыши нажатой на ячейке с цветом, а затем выбрать цвет из появившейся дополнительной палитры Для более конкретного задания цвета используется специальный диалог Uniform Fill (Однородная заливка), который вызывается с помощью инструмента Fill|Fill Color Dialog

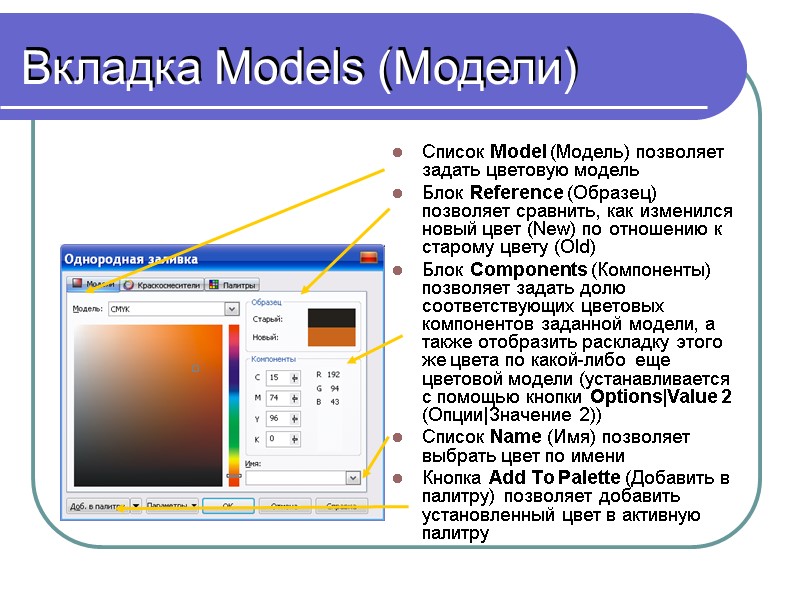

Вкладка Models (Модели) Список Model (Модель) позволяет задать цветовую модель Блок Reference (Образец) позволяет сравнить, как изменился новый цвет (New) по отношению к старому цвету (Old) Блок Components (Компоненты) позволяет задать долю соответствующих цветовых компонентов заданной модели, а также отобразить раскладку этого же цвета по какой-либо еще цветовой модели (устанавливается с помощью кнопки Options|Value 2 (Опции|Значение 2)) Список Name (Имя) позволяет выбрать цвет по имени Кнопка Add To Palette (Добавить в палитру) позволяет добавить установленный цвет в активную палитру

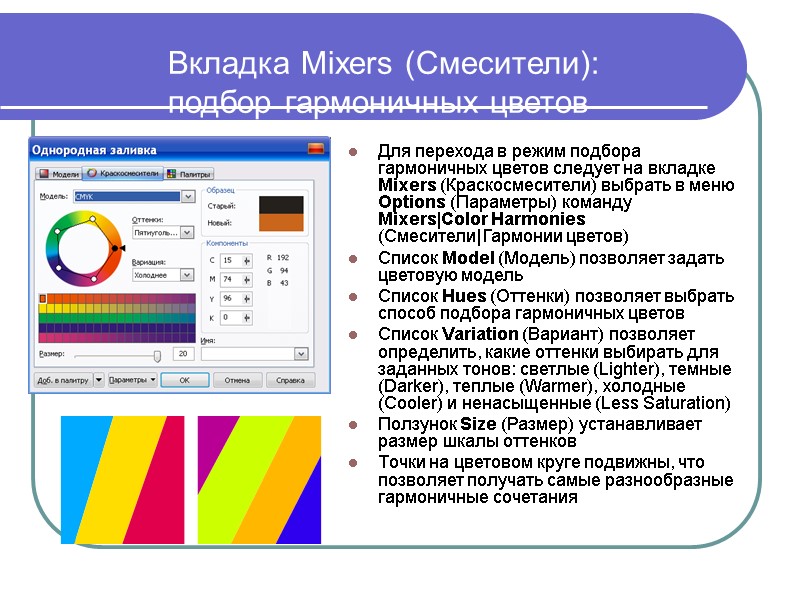

Вкладка Mixers (Смесители): подбор гармоничных цветов Для перехода в режим подбора гармоничных цветов следует на вкладке Mixers (Краскосмесители) выбрать в меню Options (Параметры) команду Mixers|Color Harmonies (Смесители|Гармонии цветов) Список Model (Модель) позволяет задать цветовую модель Список Hues (Оттенки) позволяет выбрать способ подбора гармоничных цветов Список Variation (Вариант) позволяет определить, какие оттенки выбирать для заданных тонов: светлые (Lighter), темные (Darker), теплые (Warmer), холодные (Cooler) и ненасыщенные (Less Saturation) Ползунок Size (Размер) устанавливает размер шкалы оттенков Точки на цветовом круге подвижны, что позволяет получать самые разнообразные гармоничные сочетания

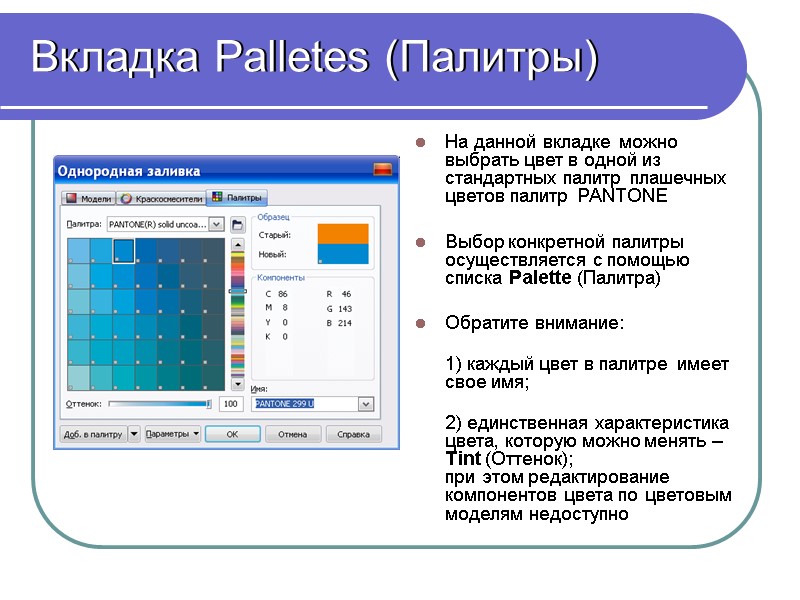

Вкладка Palletes (Палитры) На данной вкладке можно выбрать цвет в одной из стандартных палитр плашечных цветов палитр PANTONE Выбор конкретной палитры осуществляется с помощью списка Palette (Палитра) Обратите внимание: 1) каждый цвет в палитре имеет свое имя; 2) единственная характеристика цвета, которую можно менять – Tint (Оттенок); при этом редактирование компонентов цвета по цветовым моделям недоступно

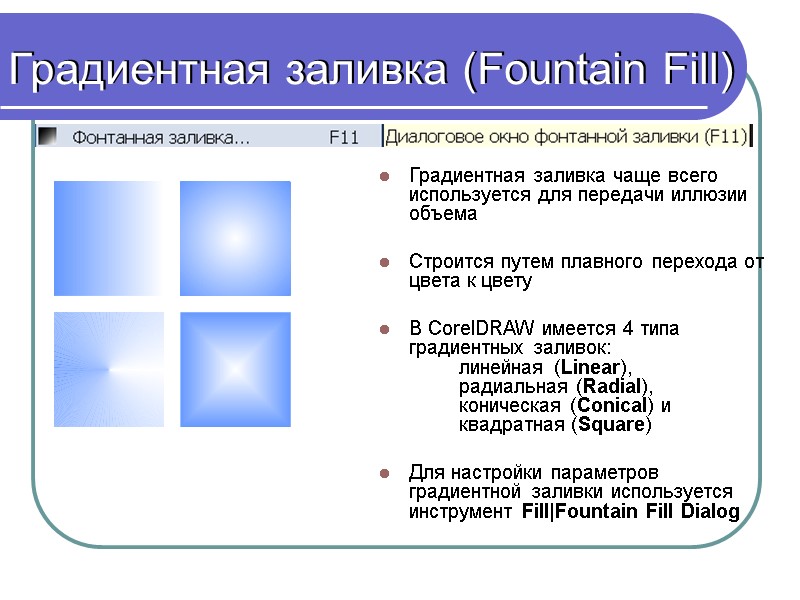

Градиентная заливка (Fountain Fill) Градиентная заливка чаще всего используется для передачи иллюзии объема Строится путем плавного перехода от цвета к цвету В CorelDRAW имеется 4 типа градиентных заливок: линейная (Linear), радиальная (Radial), коническая (Conical) и квадратная (Square) Для настройки параметров градиентной заливки используется инструмент Fill|Fountain Fill Dialog

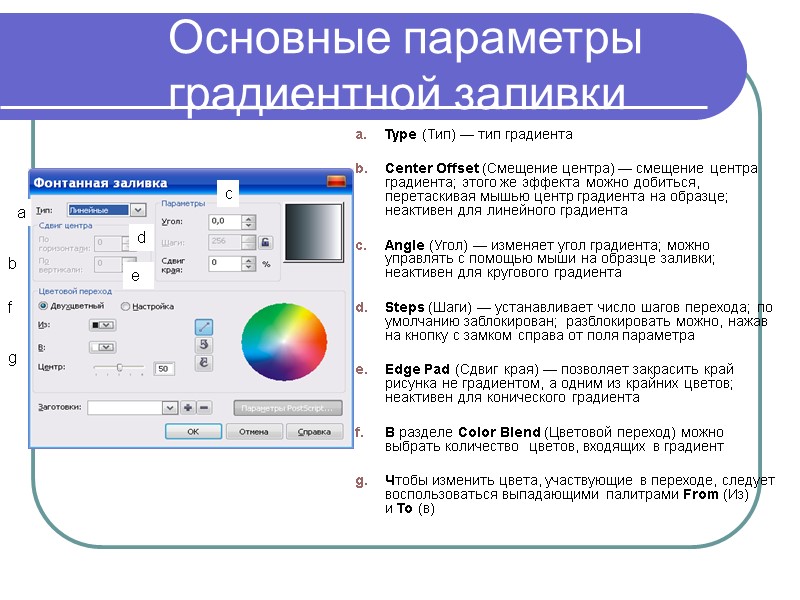

Основные параметры градиентной заливки Type (Тип) — тип градиента Center Offset (Смещение центра) — смещение центра градиента; этого же эффекта можно добиться, перетаскивая мышью центр градиента на образце; неактивен для линейного градиента Angle (Угол) — изменяет угол градиента; можно управлять с помощью мыши на образце заливки; неактивен для кругового градиента Steps (Шаги) — устанавливает число шагов перехода; по умолчанию заблокирован; разблокировать можно, нажав на кнопку с замком справа от поля параметра Edge Pad (Сдвиг края) — позволяет закрасить край рисунка не градиентом, а одним из крайних цветов; неактивен для конического градиента В разделе Color Blend (Цветовой переход) можно выбрать количество цветов, входящих в градиент Чтобы изменить цвета, участвующие в переходе, следует воспользоваться выпадающими палитрами From (Из) и То (в) a b f g c d e

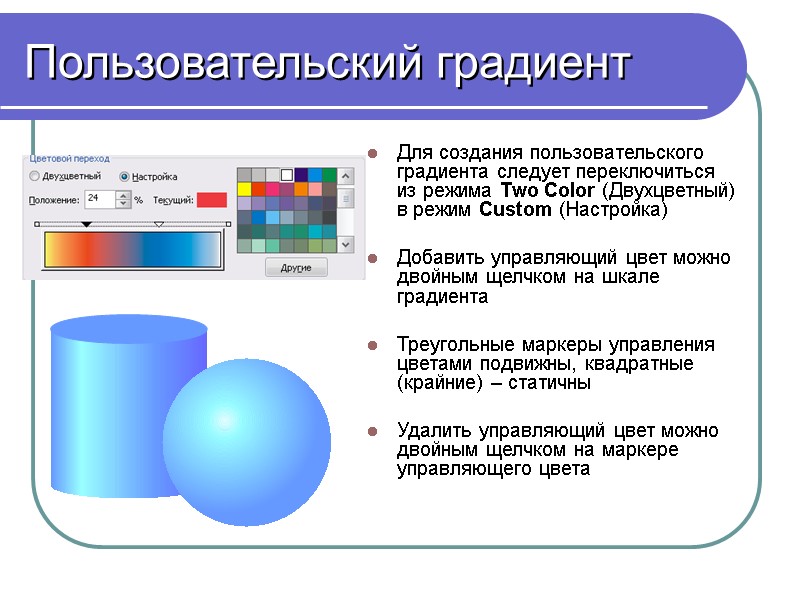

Пользовательский градиент Для создания пользовательского градиента следует переключиться из режима Two Color (Двухцветный) в режим Custom (Настройка) Добавить управляющий цвет можно двойным щелчком на шкале градиента Треугольные маркеры управления цветами подвижны, квадратные (крайние) – статичны Удалить управляющий цвет можно двойным щелчком на маркере управляющего цвета

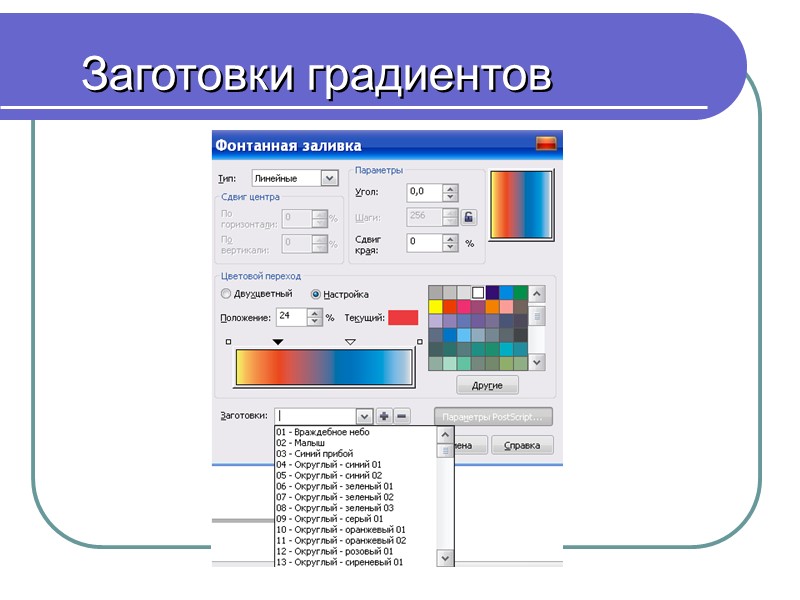

Заготовки градиентов

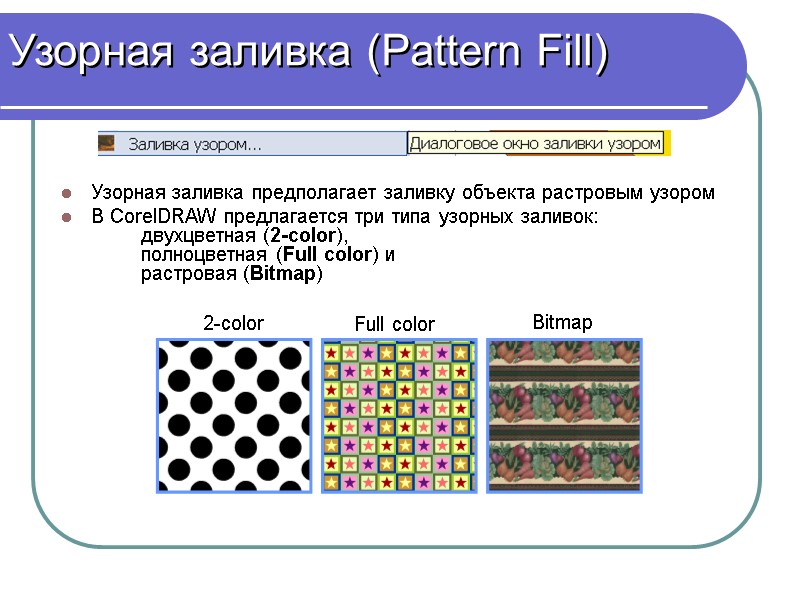

Узорная заливка (Pattern Fill) Узорная заливка предполагает заливку объекта растровым узором В CorelDRAW предлагается три типа узорных заливок: двухцветная (2-color), полноцветная (Full color) и растровая (Bitmap)

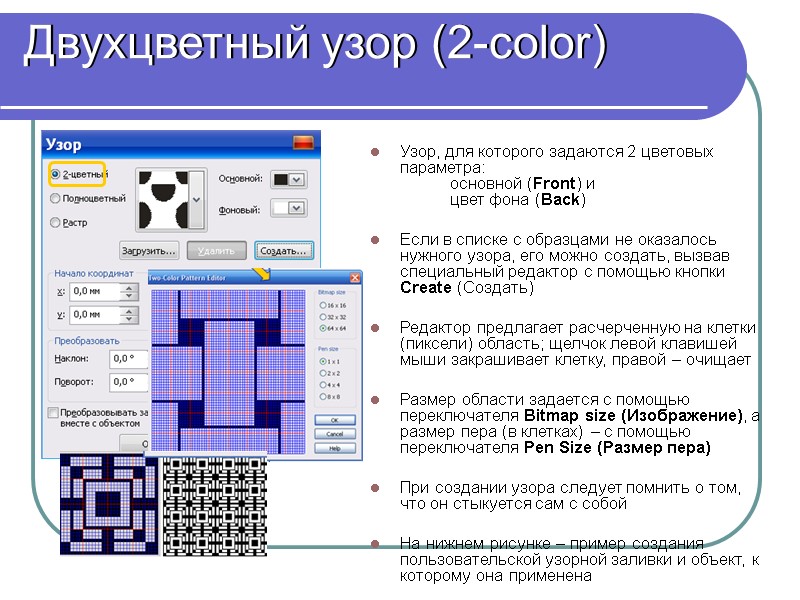

Двухцветный узор (2-color) Узор, для которого задаются 2 цветовых параметра: основной (Front) и цвет фона (Back) Если в списке с образцами не оказалось нужного узора, его можно создать, вызвав специальный редактор с помощью кнопки Create (Создать) Редактор предлагает расчерченную на клетки (пиксели) область; щелчок левой клавишей мыши закрашивает клетку, правой – очищает Размер области задается с помощью переключателя Bitmap size (Изображение), а размер пера (в клетках) – с помощью переключателя Pen Size (Размер пера) При создании узора следует помнить о том, что он стыкуется сам с собой На нижнем рисунке – пример создания пользовательской узорной заливки и объект, к которому она применена

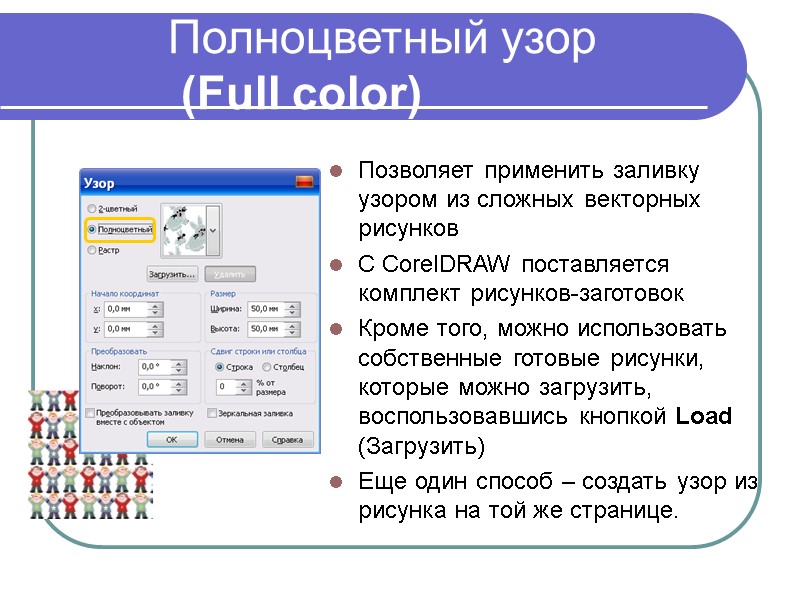

Полноцветный узор (Full color) Позволяет применить заливку узором из сложных векторных рисунков С CorelDRAW поставляется комплект рисунков-заготовок Кроме того, можно использовать собственные готовые рисунки, которые можно загрузить, воспользовавшись кнопкой Load (Загрузить) Еще один способ – создать узор из рисунка на той же странице.

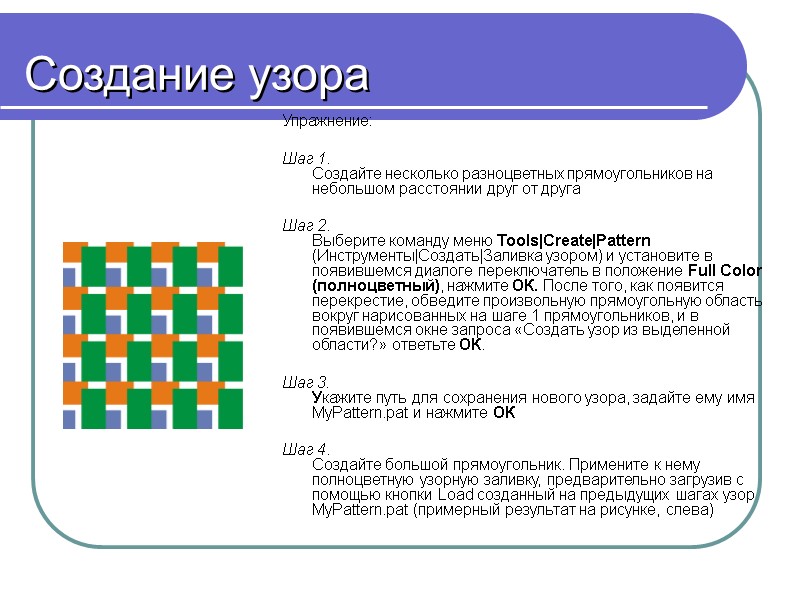

Создание узора Упражнение: Шаг 1. Создайте несколько разноцветных прямоугольников на небольшом расстоянии друг от друга Шаг 2. Выберите команду меню Tools|Create|Pattern (Инструменты|Создать|Заливка узором) и установите в появившемся диалоге переключатель в положение Full Color (полноцветный), нажмите ОК. После того, как появится перекрестие, обведите произвольную прямоугольную область вокруг нарисованных на шаге 1 прямоугольников, и в появившемся окне запроса «Создать узор из выделенной области?» ответьте ОК. Шаг 3. Укажите путь для сохранения нового узора, задайте ему имя MyPattern.pat и нажмите ОК Шаг 4. Создайте большой прямоугольник. Примените к нему полноцветную узорную заливку, предварительно загрузив с помощью кнопки Load созданный на предыдущих шагах узор MyPattern.pat (примерный результат на рисунке, слева)

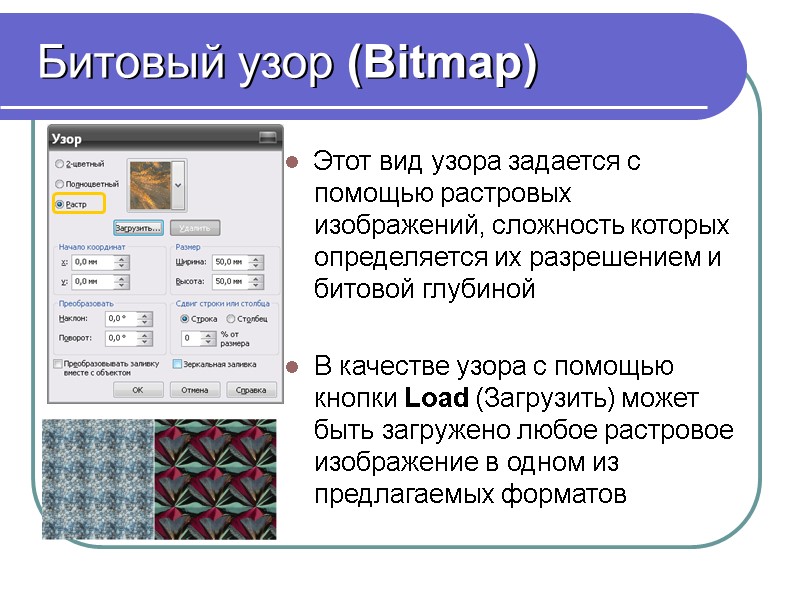

Битовый узор (Bitmap) Этот вид узора задается с помощью растровых изображений, сложность которых определяется их разрешением и битовой глубиной В качестве узора с помощью кнопки Load (Загрузить) может быть загружено любое растровое изображение в одном из предлагаемых форматов

Общие параметры узорных заливок Origin (Начало координат) – смещение узора по горизонтали или вертикали Size (Размер) – размер узора по ширине или высоте Skew (Наклон) – скос узора на некоторый угол Rotate (Поворот) – поворот узора Row or column offset (Сдвиг строки или столбца) – смещение строки или столбца растра на некоторое расстояние, задающееся в процентах от размера узора Transform fill with object (Преобразовывать заливку с объектом) – любые преобразования объекта (поворот, масштабирование, скос) приведут к аналогичному преобразованию заливки. Mirror Fill (Зеркальная заливка) – узор заливки будет зеркально отражаться относительно строк и столбов растра a c d f b g

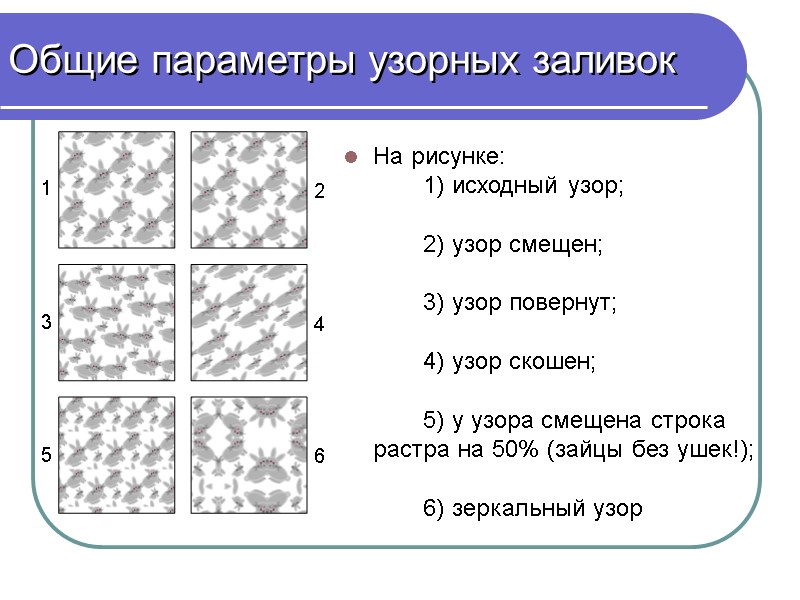

Общие параметры узорных заливок На рисунке: 1) исходный узор; 2) узор смещен; 3) узор повернут; 4) узор скошен; 5) у узора смещена строка растра на 50% (зайцы без ушек!); 6) зеркальный узор

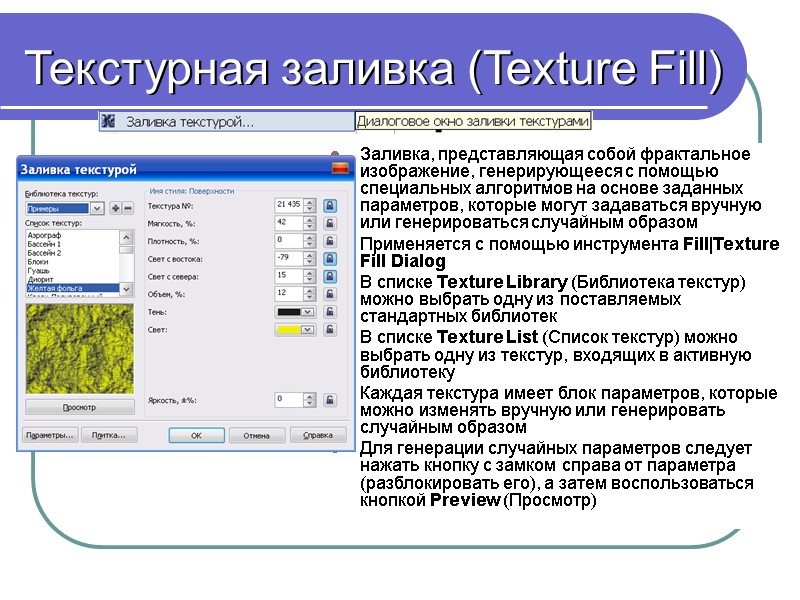

Текстурная заливка (Texture Fill) Заливка, представляющая собой фрактальное изображение, генерирующееся с помощью специальных алгоритмов на основе заданных параметров, которые могут задаваться вручную или генерироваться случайным образом Применяется с помощью инструмента Fill|Texture Fill Dialog В списке Texture Library (Библиотека текстур) можно выбрать одну из поставляемых стандартных библиотек В списке Texture List (Список текстур) можно выбрать одну из текстур, входящих в активную библиотеку Каждая текстура имеет блок параметров, которые можно изменять вручную или генерировать случайным образом Для генерации случайных параметров следует нажать кнопку с замком справа от параметра (разблокировать его), а затем воспользоваться кнопкой Preview (Просмотр)

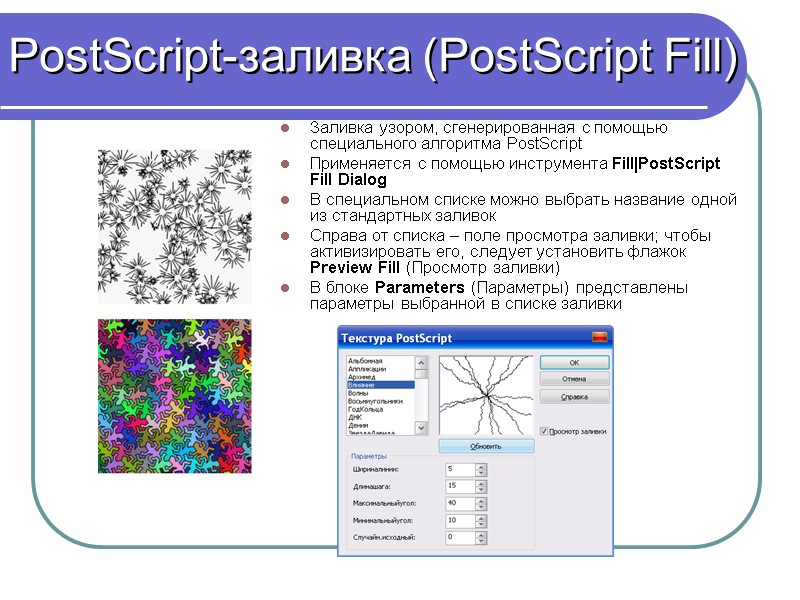

PostScript-заливка (PostScript Fill) Заливка узором, сгенерированная с помощью специального алгоритма PostScript Применяется с помощью инструмента Fill|PostScript Fill Dialog В специальном списке можно выбрать название одной из стандартных заливок Справа от списка – поле просмотра заливки; чтобы активизировать его, следует установить флажок Preview Fill (Просмотр заливки) В блоке Parameters (Параметры) представлены параметры выбранной в списке заливки

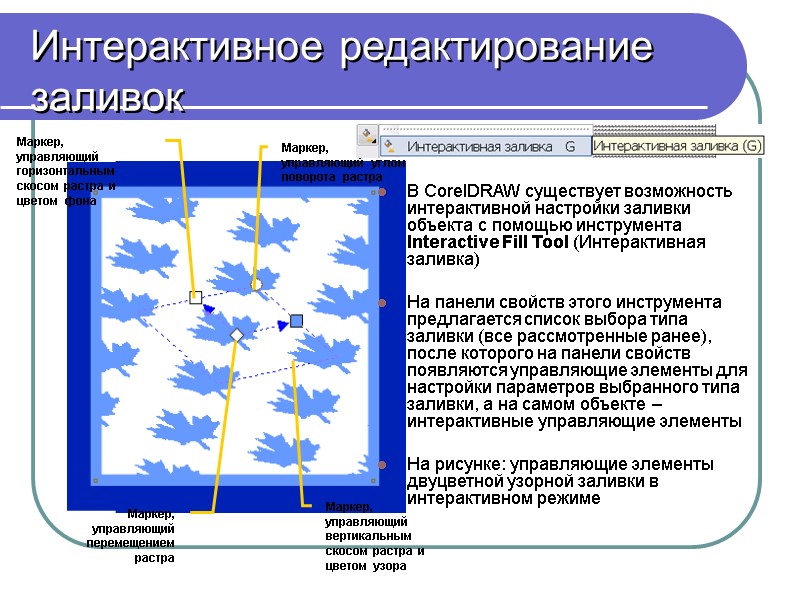

Интерактивное редактирование заливок В CorelDRAW существует возможность интерактивной настройки заливки объекта с помощью инструмента Interactive Fill Tool (Интерактивная заливка) На панели свойств этого инструмента предлагается список выбора типа заливки (все рассмотренные ранее), после которого на панели свойств появляются управляющие элементы для настройки параметров выбранного типа заливки, а на самом объекте – интерактивные управляющие элементы На рисунке: управляющие элементы двуцветной узорной заливки в интерактивном режиме Маркер, управляющий горизонтальным скосом растра и цветом фона Маркер, управляющий углом поворота растра Маркер, управляющий перемещением растра Маркер, управляющий вертикальным скосом растра и цветом узора

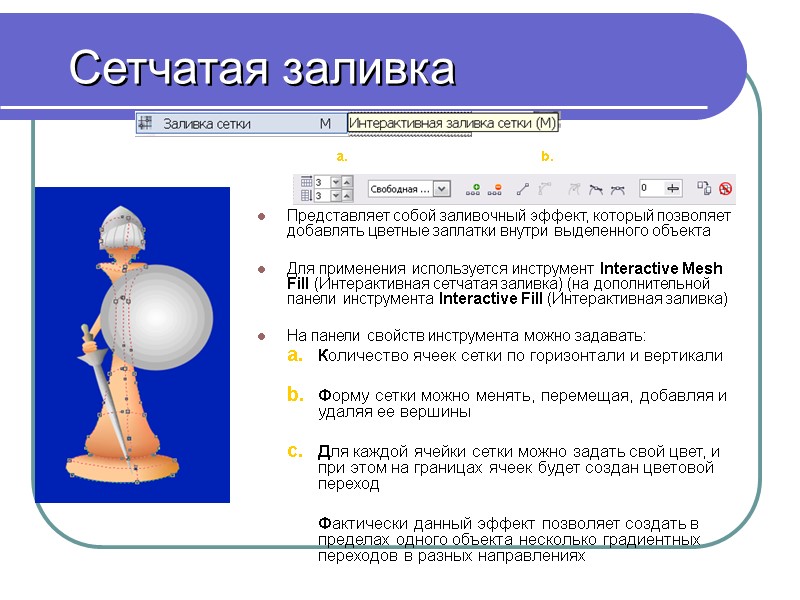

Сетчатая заливка Представляет собой заливочный эффект, который позволяет добавлять цветные заплатки внутри выделенного объекта Для применения используется инструмент Interactive Mesh Fill (Интерактивная сетчатая заливка) (на дополнительной панели инструмента Interactive Fill (Интерактивная заливка) На панели свойств инструмента можно задавать: Количество ячеек сетки по горизонтали и вертикали Форму сетки можно менять, перемещая, добавляя и удаляя ее вершины Для каждой ячейки сетки можно задать свой цвет, и при этом на границах ячеек будет создан цветовой переход Фактически данный эффект позволяет создать в пределах одного объекта несколько градиентных переходов в разных направлениях

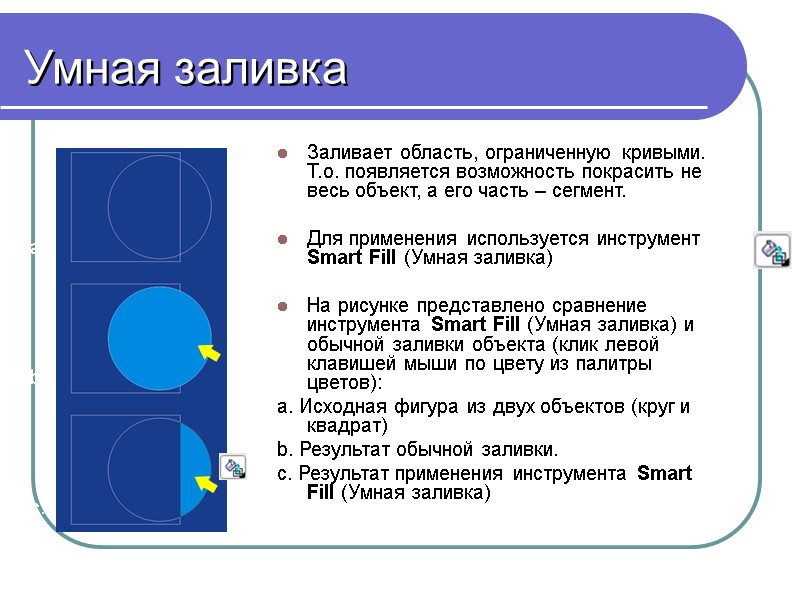

Умная заливка Заливает область, ограниченную кривыми. Т.о. появляется возможность покрасить не весь объект, а его часть – сегмент. Для применения используется инструмент Smart Fill (Умная заливка) На рисунке представлено сравнение инструмента Smart Fill (Умная заливка) и обычной заливки объекта (клик левой клавишей мыши по цвету из палитры цветов): а. Исходная фигура из двух объектов (круг и квадрат) b. Результат обычной заливки. с. Результат применения инструмента Smart Fill (Умная заливка) а. b. с.

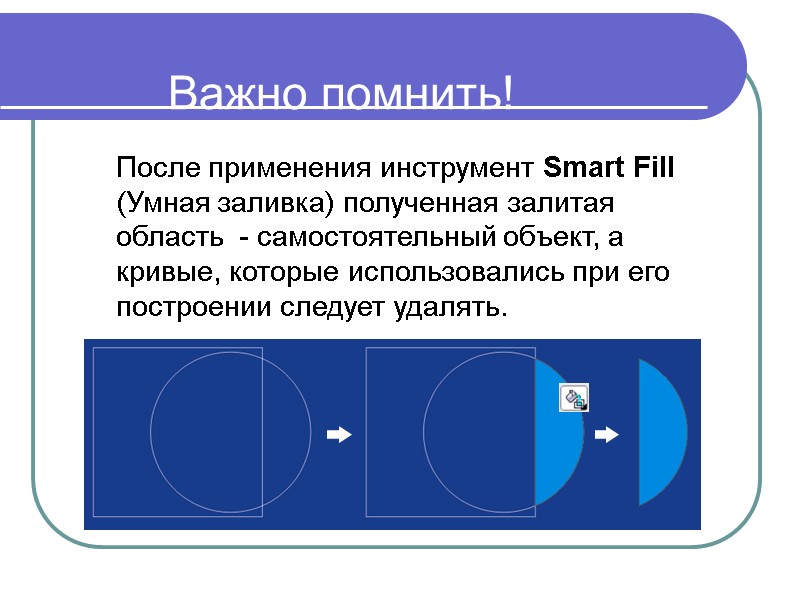

Важно помнить! После применения инструмент Smart Fill (Умная заливка) полученная залитая область - самостоятельный объект, а кривые, которые использовались при его построении следует удалять.

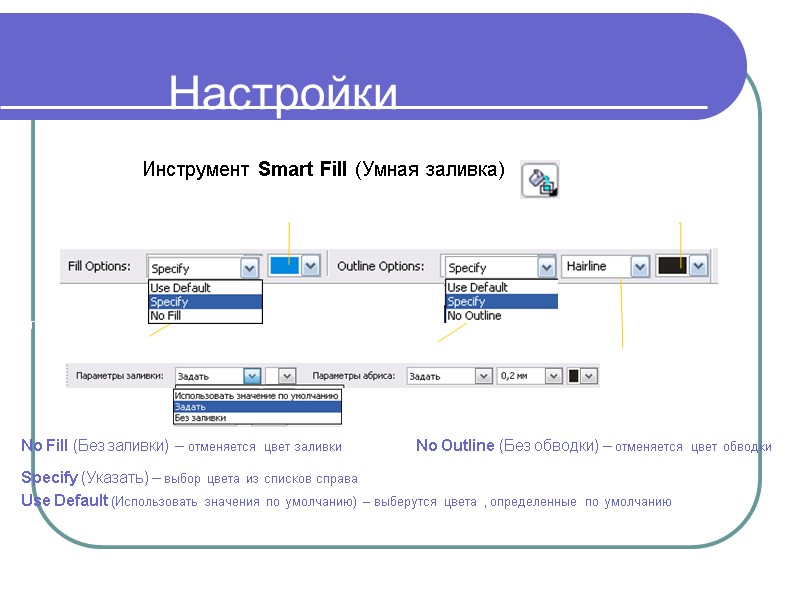

Настройки Инструмент Smart Fill (Умная заливка) No Outline (Без обводки) – отменяется цвет обводки No Fill (Без заливки) – отменяется цвет заливки Specify (Указать) – выбор цвета из списков справа Use Default (Использовать значения по умолчанию) – выберутся цвета , определенные по умолчанию

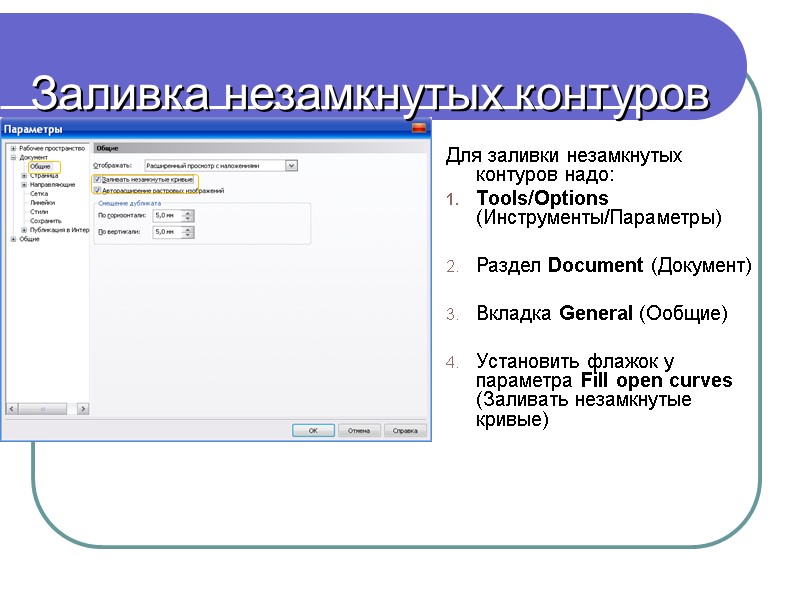

Заливка незамкнутых контуров Для заливки незамкнутых контуров надо: Tools/Options (Инструменты/Параметры) Раздел Document (Документ) Вкладка General (Ообщие) Установить флажок у параметра Fill open curves (Заливать незамкнутые кривые)
