Continuous Acquisition and Life cycle Support ИПИ - - CALS Информационная Поддержка жизненного цикла Изделий КОНЦЕПТУАЛЬНЫЕ ПРИНЦИПЫ И ТЕХНОЛОГИИ ИПИ В ПРОМЫШЛЕННОСТИ А. И. Левин, Е. В. Судов НИЦ CALS-технологий «Прикладная логистика»

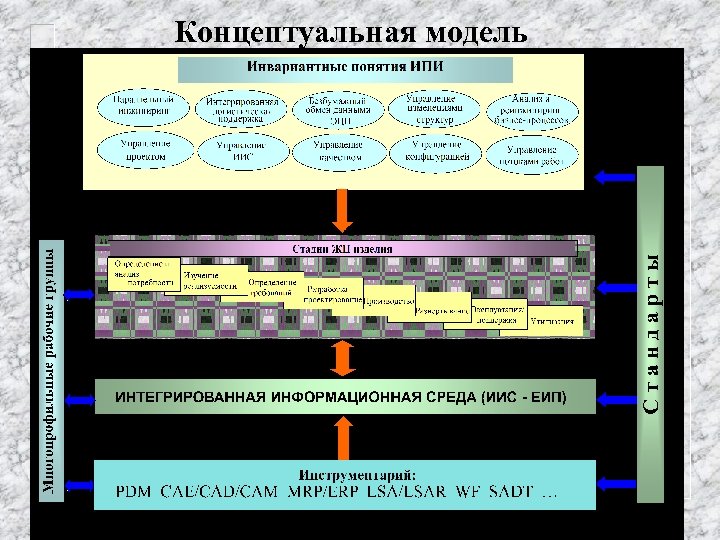

Концептуальная модель

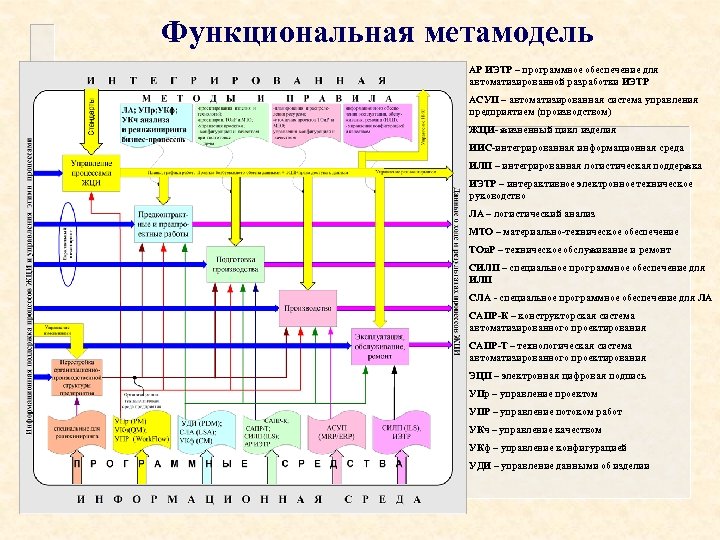

Функциональная метамодель АР ИЭТР – программное обеспечение для автоматизированной разработки ИЭТР АСУП – автоматизированная система управления предприятием (производством) ЖЦИ- жизненный цикл изделия ИИС-интегрированная информационная среда ИЛП – интегрированная логистическая поддержка ИЭТР – интерактивное электронное техническое руководство ЛА – логистический анализ МТО – материально-техническое обеспечение ТОи. Р – техническое обслуживание и ремонт СИЛП – специальное программное обеспечение для ИЛП СЛА - специальное программное обеспечение для ЛА САПР-К – конструкторская система автоматизированного проектирования САПР-Т – технологическая система автоматизированного проектирования ЭЦП – электронная цифровая подпись УПр – управление проектом УПР – управление потоком работ УКч – управление качеством УКф – управление конфигурацией УДИ – управление данными об изделии

ИНВАРИАНТНЫЕ ПОНЯТИЯ ИПИ Инвариантные понятия ИПИ Безбумажный Управление обмен данными изменениями +ЭЦП структур Интегрированная Анализ и логистическая реинжиниринг поддержка бизнес-процессов Управление данными об изделии Управление конфигурацией Управление Параллельный инжиниринг Управление проектом ИИС Управление качеством Управление потоками работ

Анализ и реинжиниринг бизнес-процессов Данные о процессах Последовательная декомпозиция диаграмм Сравнительный анализ и выбор варианта реинжиниринга

Безбумажный обмен цифровыми данными Компьютерная система Документ Компьютерная система Данные Компьютерная система • Переход от бумажных технологий обмена данными - к совместному использованию информации в цифровой форме. • Однажды созданная информация - используется многократно. • Совместное использование данных - ведет к изменению организации процессов и их усовершенствованию.

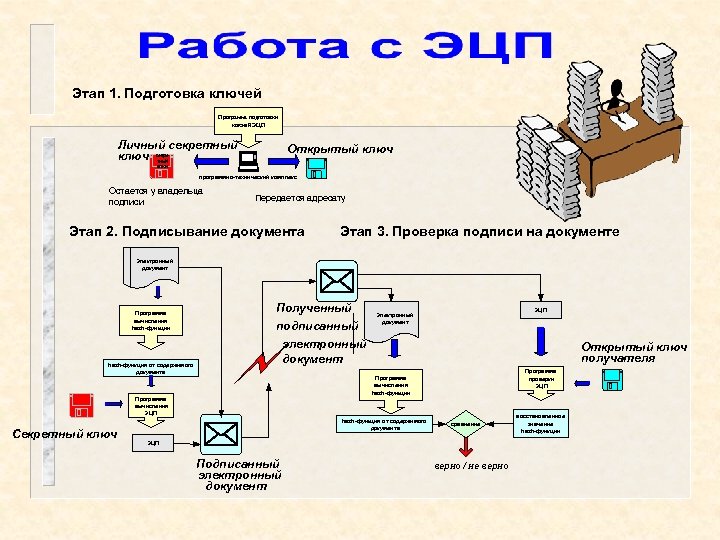

Этап 1. Подготовка ключей Программа подготовки ключей ЭЦП Личный секретный ключ секре тный Открытый ключ программно-технический комплекс Остается у владельца подписи Передается адресату Этап 2. Подписывание документа Этап 3. Проверка подписи на документе Электронный документ Программа вычисления hash-функции hash-функция от содержимого документа Полученный подписанный электронный документ Открытый ключ получателя Программа проверки ЭЦП Программа вычисления hash-функции Программа вычисления ЭЦП Секретный ключ ЭЦП Электронный документ hash-функция от содержимого документа сравнение ЭЦП Подписанный электронный документ верно / не верно восстановленное значение hash-функции

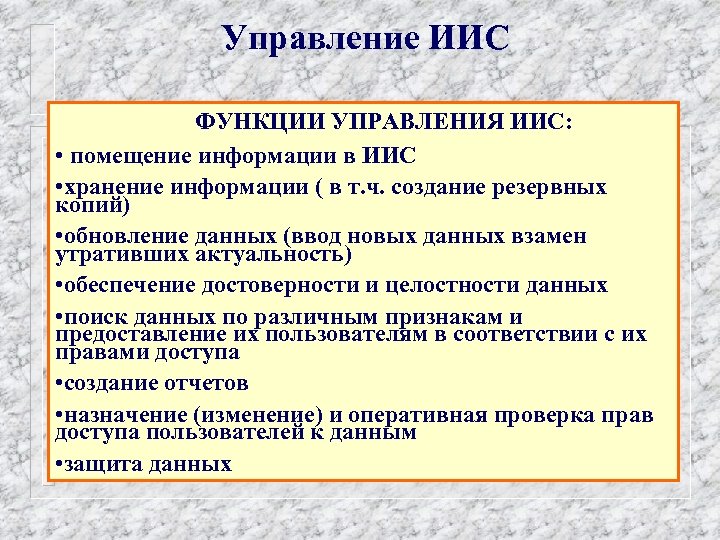

Управление ИИС ФУНКЦИИ УПРАВЛЕНИЯ ИИС: • помещение информации в ИИС • хранение информации ( в т. ч. создание резервных копий) • обновление данных (ввод новых данных взамен утративших актуальность) • обеспечение достоверности и целостности данных • поиск данных по различным признакам и предоставление их пользователям в соответствии с их правами доступа • создание отчетов • назначение (изменение) и оперативная проверка прав доступа пользователей к данным • защита данных

Управление данными об изделии (УДИ=PDM) УДИ Управление технологическими данными В АСУП В АСУТП В САПР-Т Сравнение структур Управление ролями исполнителей В УПР Упр, УКч В Укф, УКч Навигация по структуре Связь с атрибутами и документами В САПР-К Регистрация статусов документов В УПР , Упр, Укч в систему ЭДО В АСУП Создание структуры ИЗ САПР-К Управление структурой и составом изделия Управление вспомогательными данными В САПР-К Управление изменениями Формирование спецификаций Управление процессом В УПР Упр, УКч Отслеживание условий Отслеживание результатов В АСУП

Определение целей проекта Управление проектом Сбор информации, относящейся к проекту Определение потребных ресурсов Изыскание дополнительных ресурсов Нет Имеющихся ресурсов достаточно? Да Выработка решений, направленных на выполнение проекта Реализация проекта Анализ хода проекта, выработка корректирующих решений (включая корректировку целей) Personnel

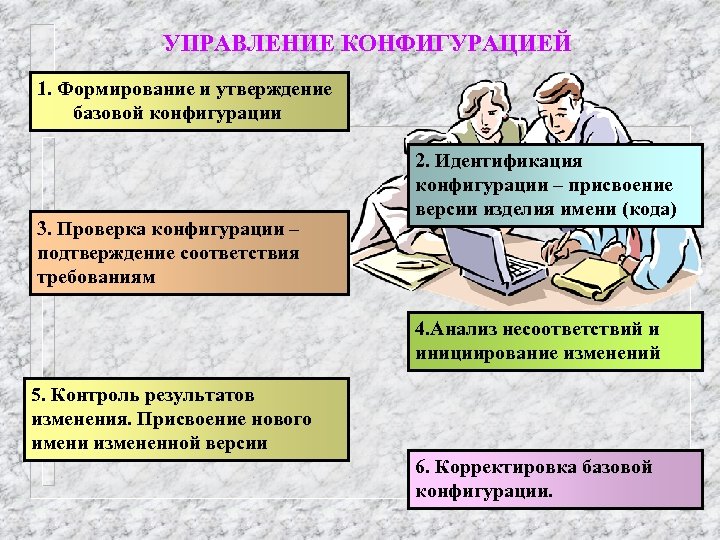

УПРАВЛЕНИЕ КОНФИГУРАЦИЕЙ 1. Формирование и утверждение базовой конфигурации 3. Проверка конфигурации – подтверждение соответствия требованиям 2. Идентификация конфигурации – присвоение версии изделия имени (кода) 4. Анализ несоответствий и инициирование изменений 5. Контроль результатов изменения. Присвоение нового имени измененной версии 6. Корректировка базовой конфигурации.

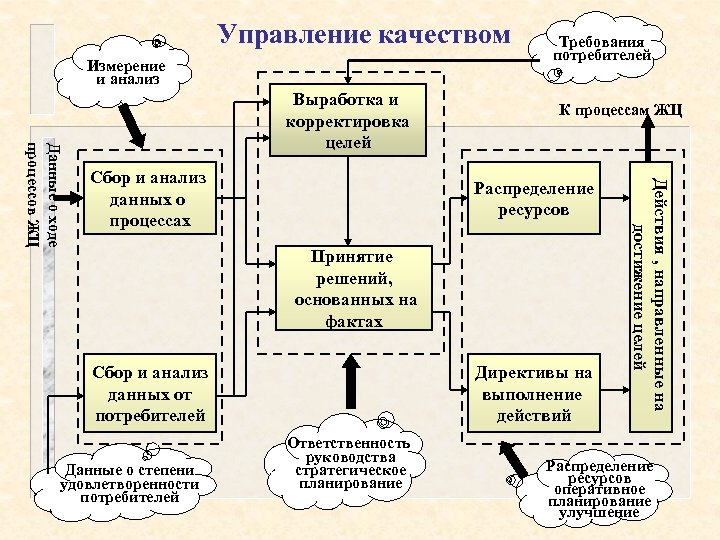

Управление качеством Измерение и анализ Сбор и анализ данных о процессах К процессам ЖЦ Распределение ресурсов Принятие решений, основанных на фактах Сбор и анализ данных от потребителей Данные о степени удовлетворенности потребителей Директивы на выполнение действий Ответственность руководства стратегическое планирование Действия , направленные на достижение целей Данные о ходе процессов ЖЦ Выработка и корректировка целей Требования потребителей Распределение ресурсов оперативное планирование улучшение

Управление потоками работ

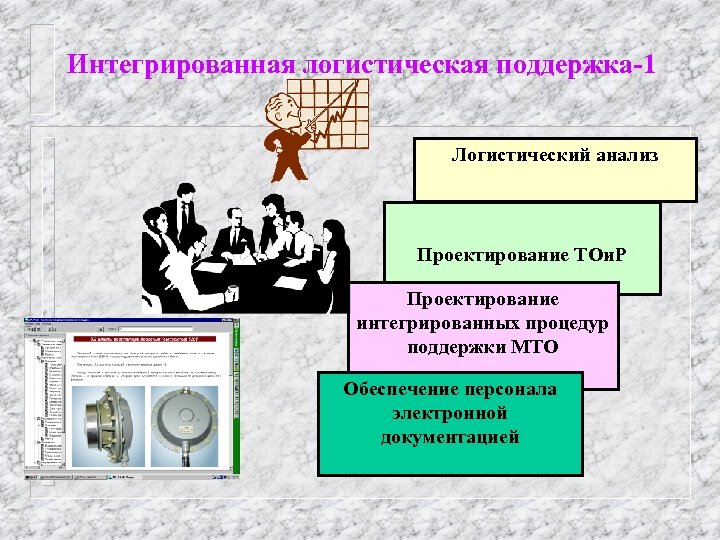

Интегрированная логистическая поддержка-1 Логистический анализ Проектирование ТОи. Р Проектирование интегрированных процедур поддержки МТО Обеспечение персонала электронной документацией

ИНТЕГРИРОВАННАЯ ЛОГИСТИЧЕСКАЯ ПОДДЕРЖКА -2

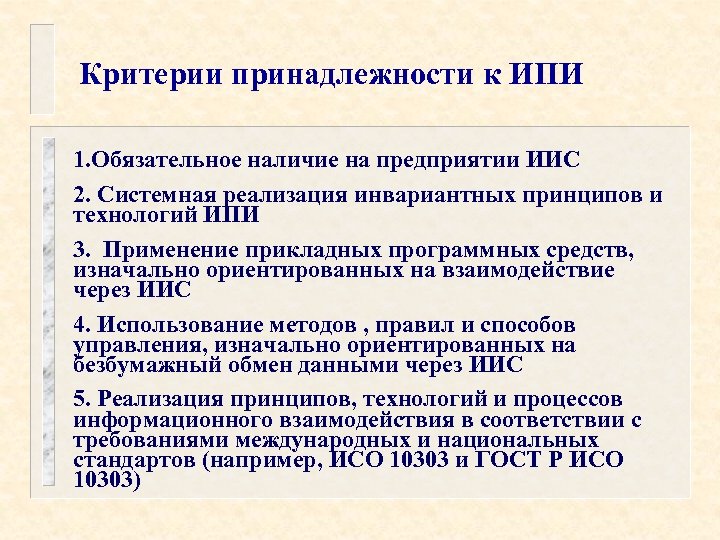

Критерии принадлежности к ИПИ 1. Обязательное наличие на предприятии ИИС 2. Системная реализация инвариантных принципов и технологий ИПИ 3. Применение прикладных программных средств, изначально ориентированных на взаимодействие через ИИС 4. Использование методов , правил и способов управления, изначально ориентированных на безбумажный обмен данными через ИИС 5. Реализация принципов, технологий и процессов информационного взаимодействия в соответствии с требованиями международных и национальных стандартов (например, ИСО 10303 и ГОСТ Р ИСО 10303)
