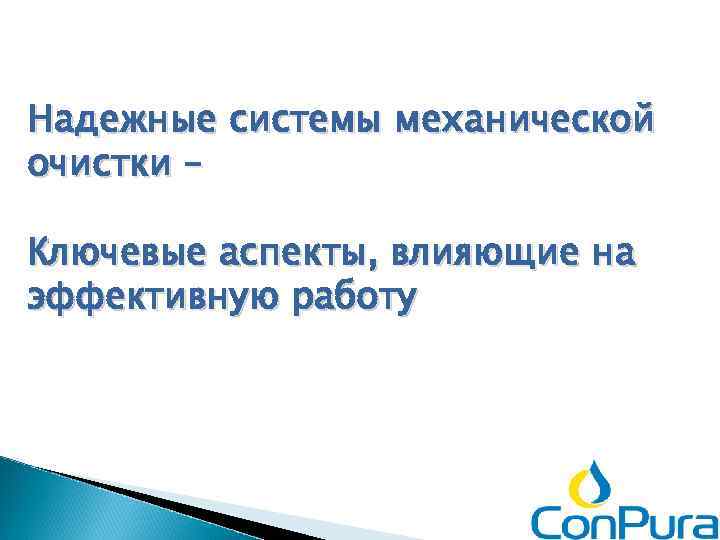

Надежные системы механической очистки – Ключевые аспекты, влияющие на эффективную работу

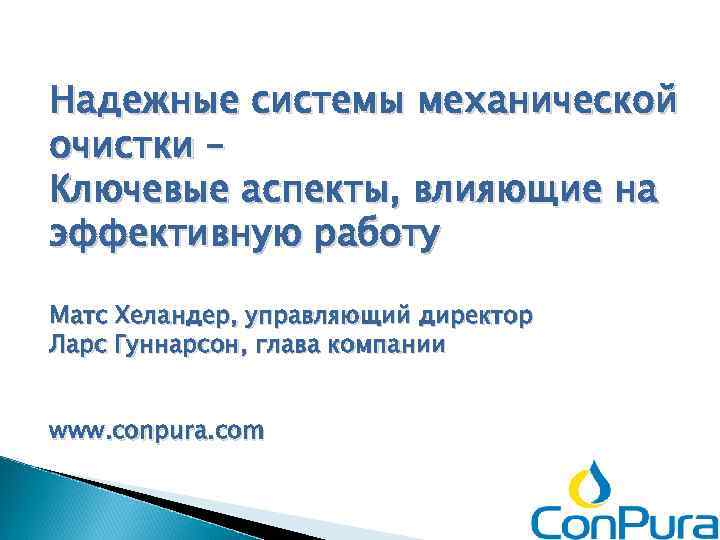

Надежные системы механической очистки – Ключевые аспекты, влияющие на эффективную работу Матс Хеландер, управляющий директор Ларс Гуннарсон, глава компании www. conpura. com

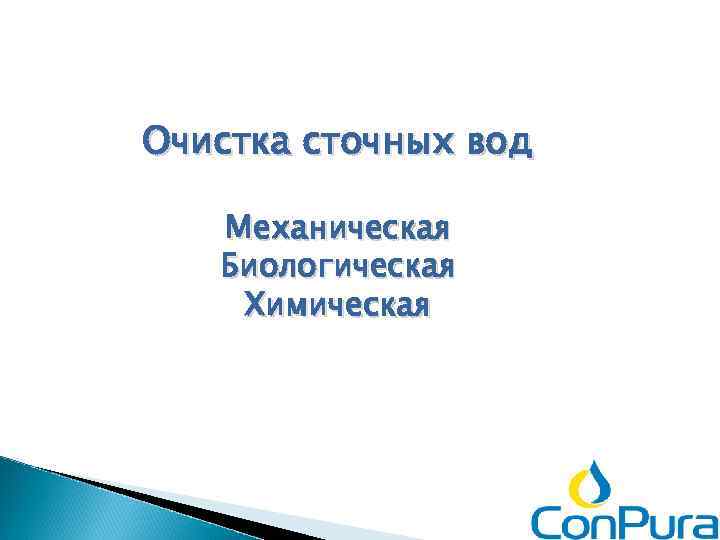

Очистка сточных вод Механическая Биологическая Химическая

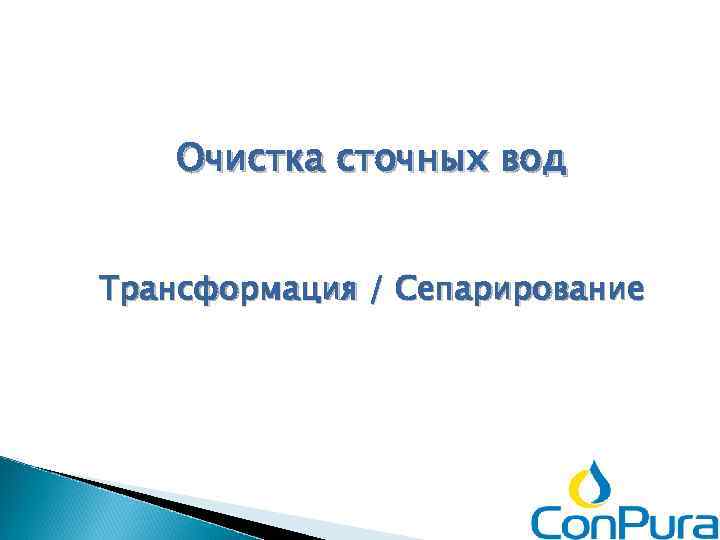

Очистка сточных вод Трансформация / Сепарирование

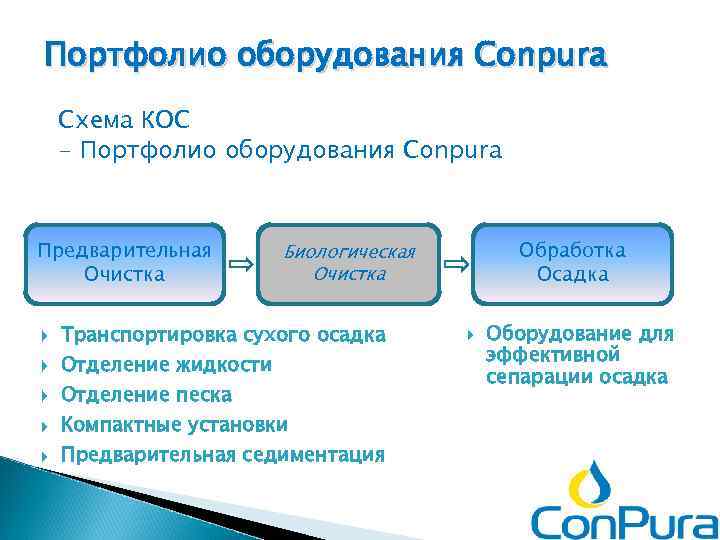

Портфолио оборудования Conpura Схема КОС - Портфолио оборудования Conpura Предварительная Очистка Обработка Осадка Биологическая Очистка Транспортировка сухого осадка Отделение жидкости Отделение песка Компактные установки Предварительная седиментация Оборудование для эффективной сепарации осадка

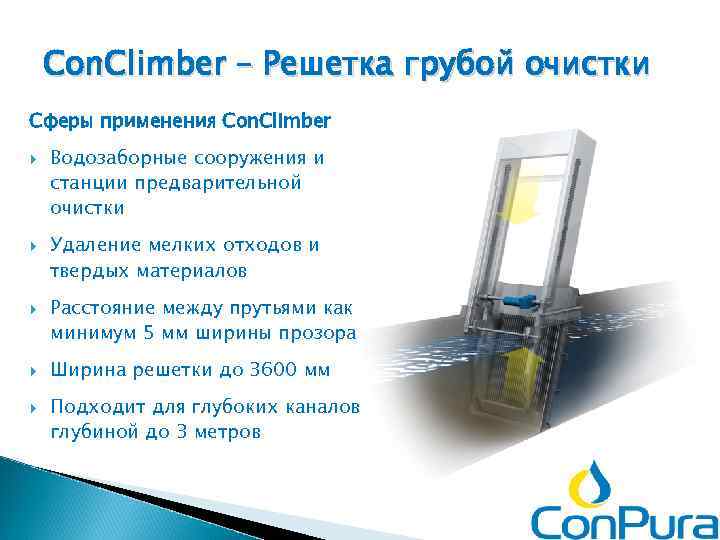

Con. Climber – Решетка грубой очистки Сферы применения Con. Climber Водозаборные сооружения и станции предварительной очистки Удаление мелких отходов и твердых материалов Расстояние между прутьями как минимум 5 мм ширины прозора Ширина решетки до 3600 мм Подходит для глубоких каналов глубиной до 3 метров

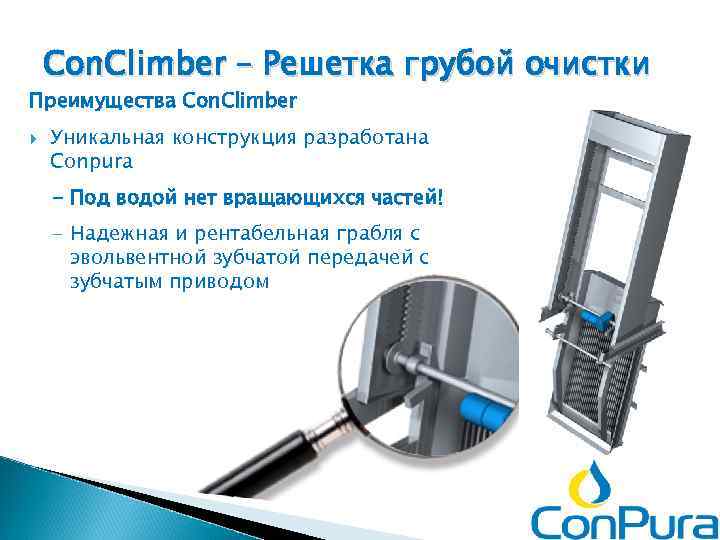

Con. Climber – Решетка грубой очистки Преимущества Con. Climber Уникальная конструкция разработана Conpura - Под водой нет вращающихся частей! - Надежная и рентабельная грабля с эвольвентной зубчатой передачей с зубчатым приводом

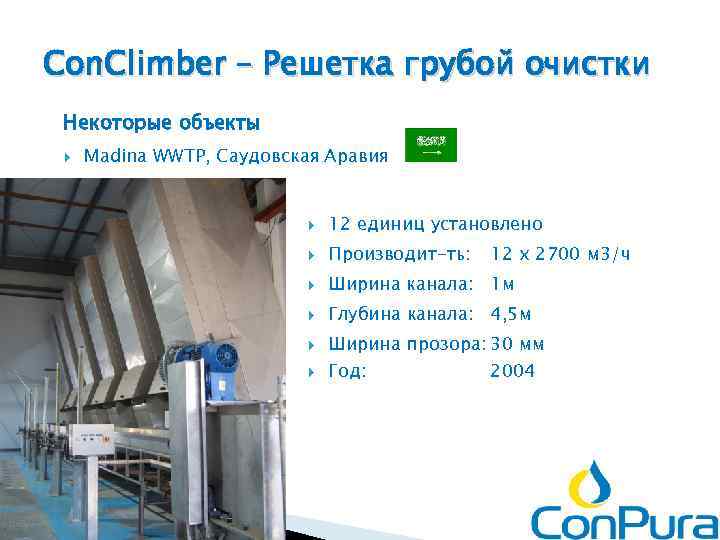

Con. Climber – Решетка грубой очистки Некоторые объекты Madina WWTP, Саудовская Аравия 12 единиц установлено Производит-ть: Ширина канала: 1 м Глубина канала: 4, 5 м 12 x 2700 м 3/ч Ширина прозора: 30 мм Год: 2004

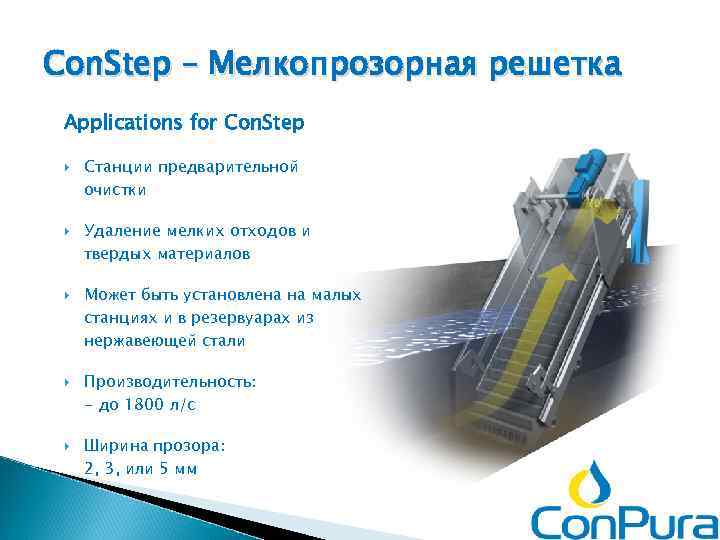

Con. Step – Мелкопрозорная решетка Applications for Con. Step Станции предварительной очистки Удаление мелких отходов и твердых материалов Может быть установлена на малых станциях и в резервуарах из нержавеющей стали Производительность: - до 1800 л/с Ширина прозора: 2, 3, или 5 мм

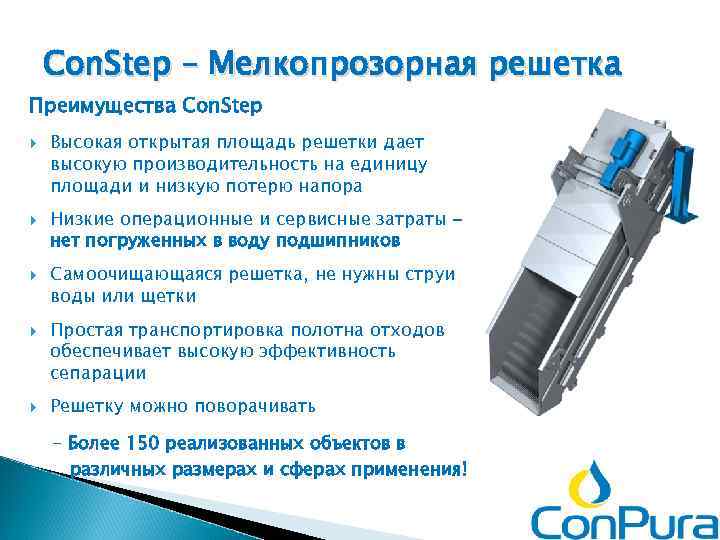

Con. Step – Мелкопрозорная решетка Преимущества Con. Step Высокая открытая площадь решетки дает высокую производительность на единицу площади и низкую потерю напора Низкие операционные и сервисные затраты – нет погруженных в воду подшипников Самоочищающаяся решетка, не нужны струи воды или щетки Простая транспортировка полотна отходов обеспечивает высокую эффективность сепарации Решетку можно поворачивать - Более 150 реализованных объектов в различных размерах и сферах применения!

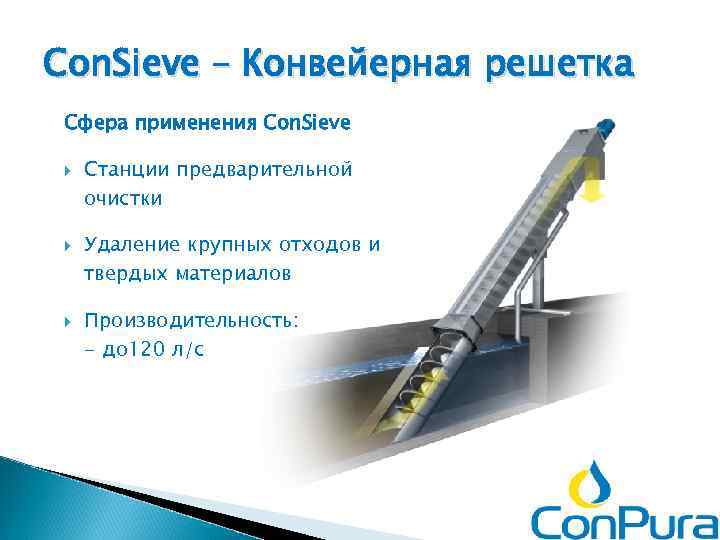

Con. Sieve – Конвейерная решетка Сфера применения Con. Sieve Станции предварительной очистки Удаление крупных отходов и твердых материалов Производительность: - до 120 л/с

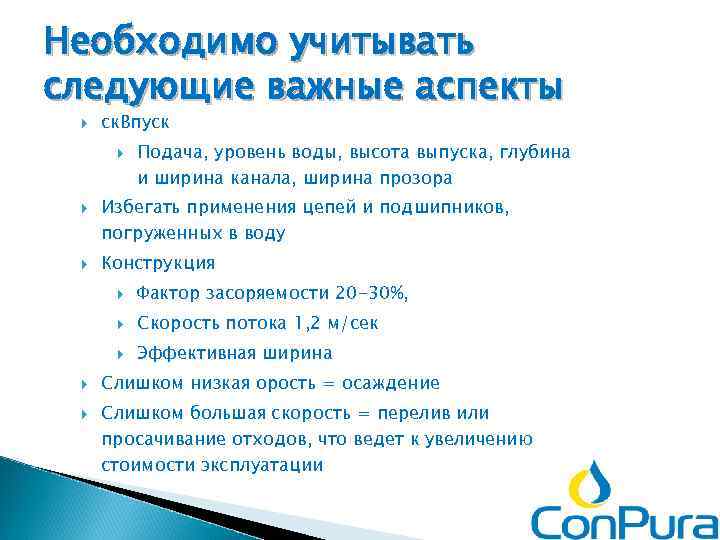

Необходимо учитывать следующие важные аспекты ск. Впуск Подача, уровень воды, высота выпуска, глубина и ширина канала, ширина прозора Избегать применения цепей и подшипников, погруженных в воду Конструкция Скорость потока 1, 2 м/сек Фактор засоряемости 20 -30%, Эффективная ширина Слишком низкая орость = осаждение Слишком большая скорость = перелив или просачивание отходов, что ведет к увеличению стоимости эксплуатации

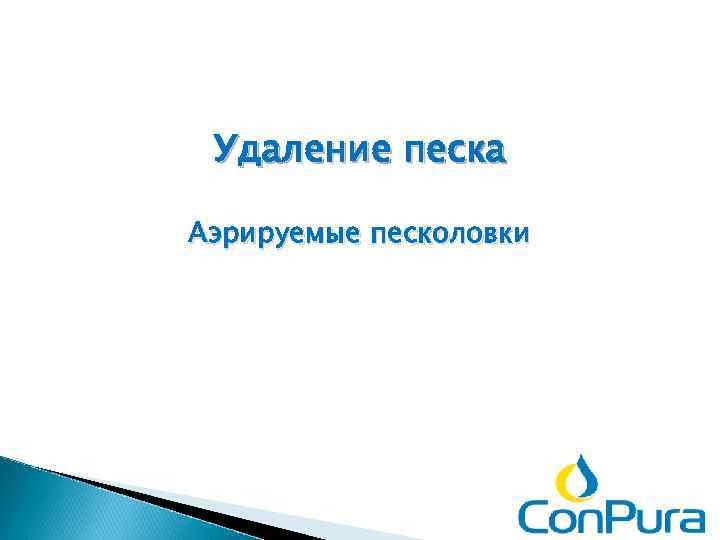

Удаление песка Аэрируемые песколовки

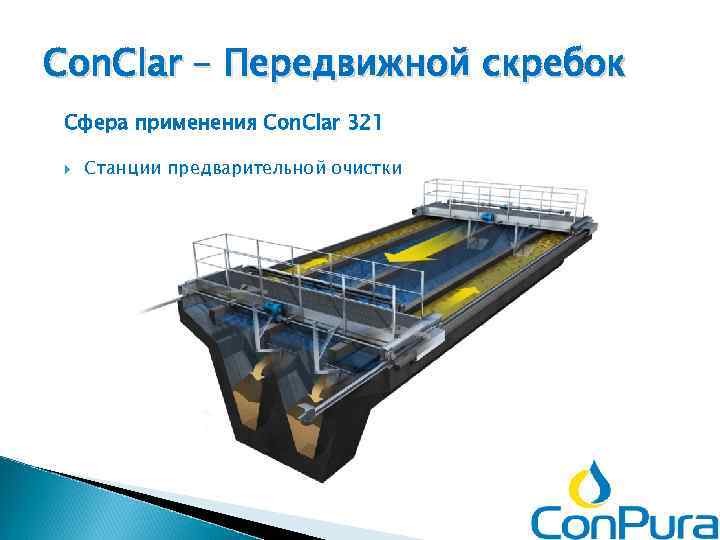

Con. Clar – Передвижной скребок Сфера применения Con. Clar 321 Станции предварительной очистки

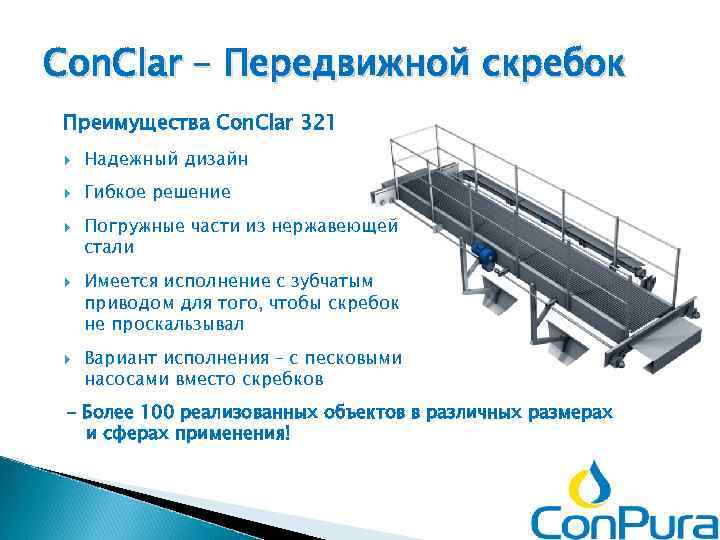

Con. Clar – Передвижной скребок Преимущества Con. Clar 321 Надежный дизайн Гибкое решение Погружные части из нержавеющей стали Имеется исполнение с зубчатым приводом для того, чтобы скребок не проскальзывал Вариант исполнения – с песковыми насосами вместо скребков - Более 100 реализованных объектов в различных размерах и сферах применения!

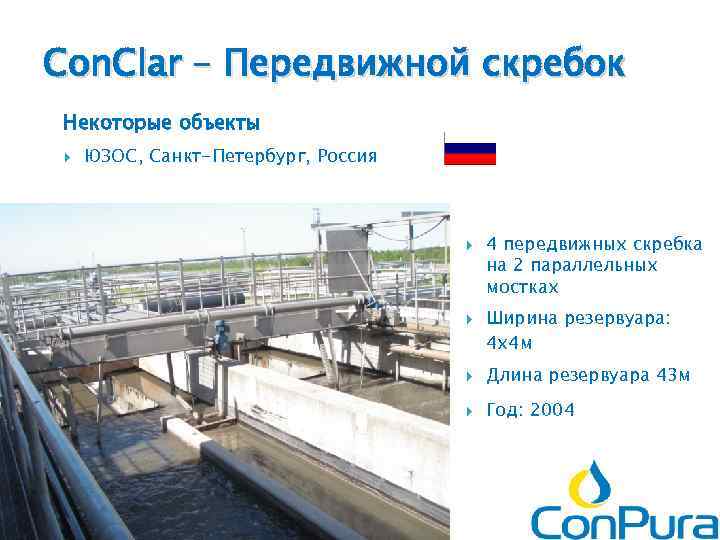

Con. Clar – Передвижной скребок Некоторые объекты ЮЗОС, Санкт-Петербург, Россия 4 передвижных скребка на 2 параллельных мостках Ширина резервуара: 4 x 4 м Длина резервуара 43 м Год: 2004

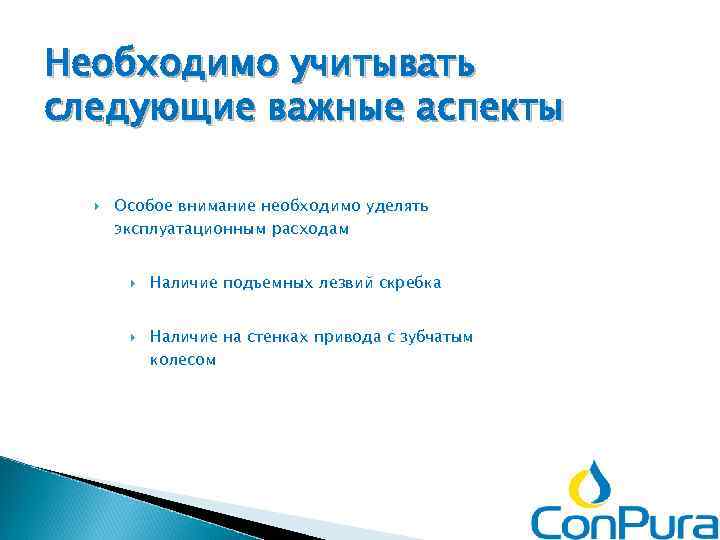

Необходимо учитывать следующие важные аспекты Особое внимание необходимо уделять эксплуатационным расходам Наличие подъемных лезвий скребка Наличие на стенках привода с зубчатым колесом
Сбор осадка предварительная , биологическая стадии Прочность флоккулянта Концентрация ила Возраст ила Илоскребы Кабельные скребки Илоскребы с технологией всаса

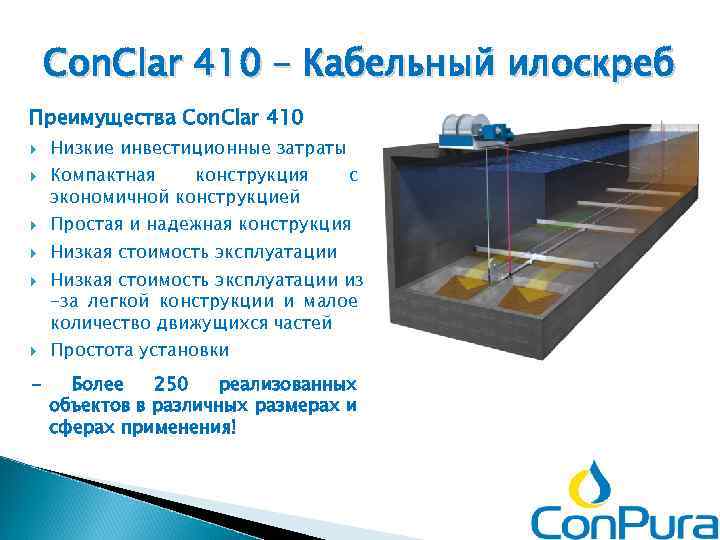

Con. Clar 410 – Кабельный илоскреб Преимущества Con. Clar 410 - Низкие инвестиционные затраты Компактная конструкция экономичной конструкцией с Простая и надежная конструкция Низкая стоимость эксплуатации из -за легкой конструкции и малое количество движущихся частей Простота установки Более 250 реализованных объектов в различных размерах и сферах применения!

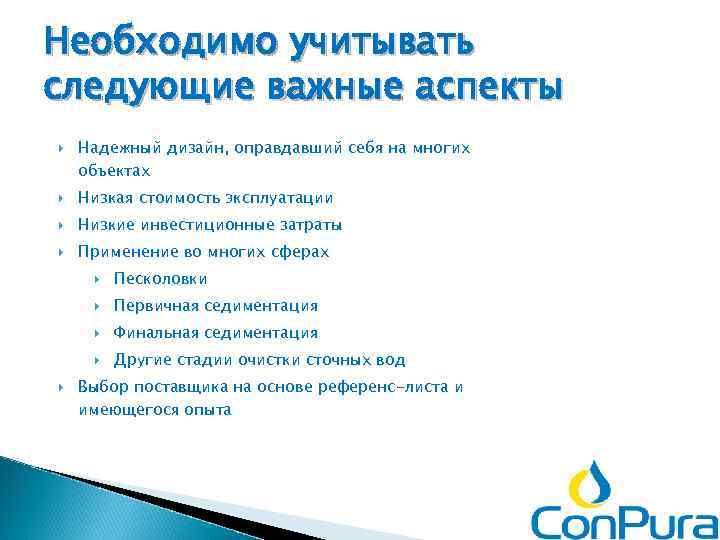

Необходимо учитывать следующие важные аспекты Надежный дизайн, оправдавший себя на многих объектах Низкая стоимость эксплуатации Низкие инвестиционные затраты Применение во многих сферах Первичная седиментация Финальная седиментация Песколовки Другие стадии очистки сточных вод Выбор поставщика на основе референс-листа и имеющегося опыта

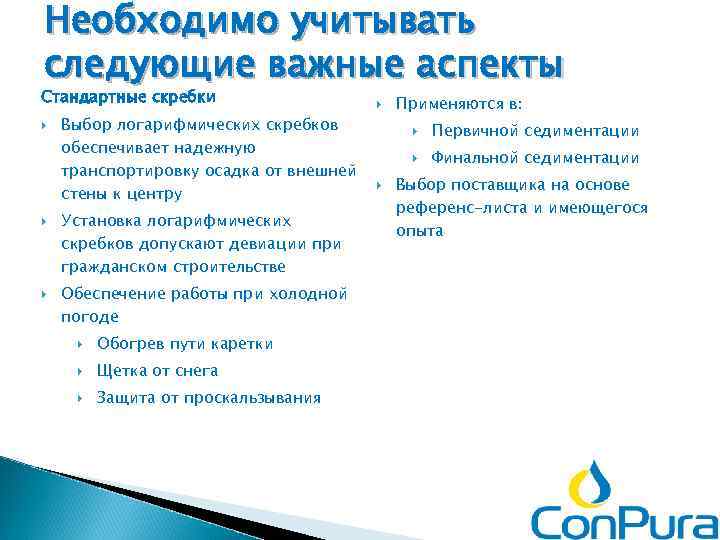

Необходимо учитывать следующие важные аспекты Стандартные скребки Выбор логарифмических скребков обеспечивает надежную транспортировку осадка от внешней стены к центру Установка логарифмических скребков допускают девиации при гражданском строительстве Обеспечение работы при холодной погоде Обогрев пути каретки Щетка от снега Защита от проскальзывания Применяются в: Первичной седиментации Финальной седиментации Выбор поставщика на основе референс-листа и имеющегося опыта

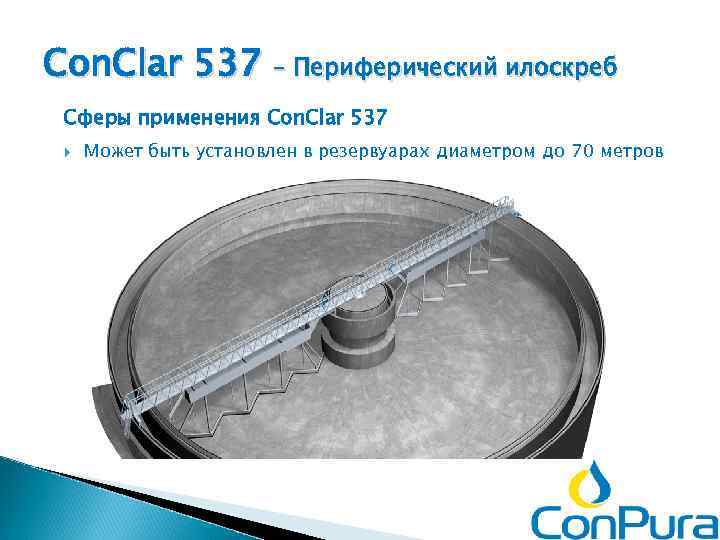

Con. Clar 537 – Периферический илоскреб Сферы применения Con. Clar 537 Может быть установлен в резервуарах диаметром до 70 метров

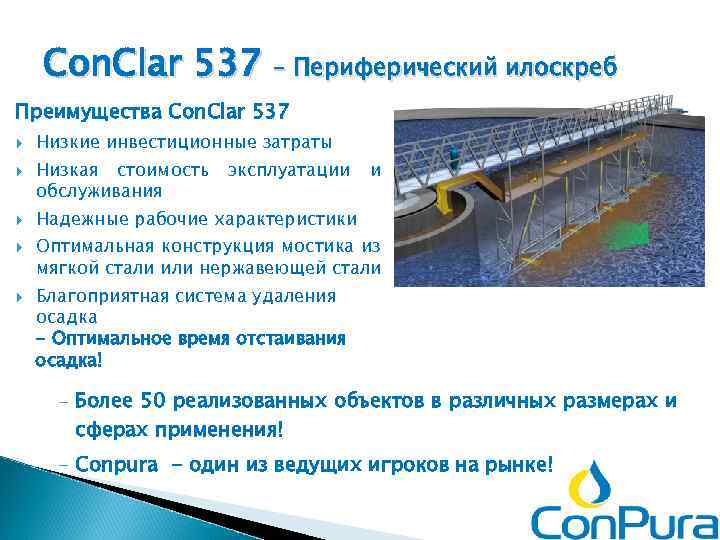

Con. Clar 537 – Периферический илоскреб Преимущества Con. Clar 537 Низкие инвестиционные затраты Низкая стоимость обслуживания эксплуатации и Надежные рабочие характеристики Оптимальная конструкция мостика из мягкой стали или нержавеющей стали Благоприятная система удаления осадка - Оптимальное время отстаивания осадка! - Более 50 реализованных объектов в различных размерах и сферах применения! - Conpura - один из ведущих игроков на рынке!

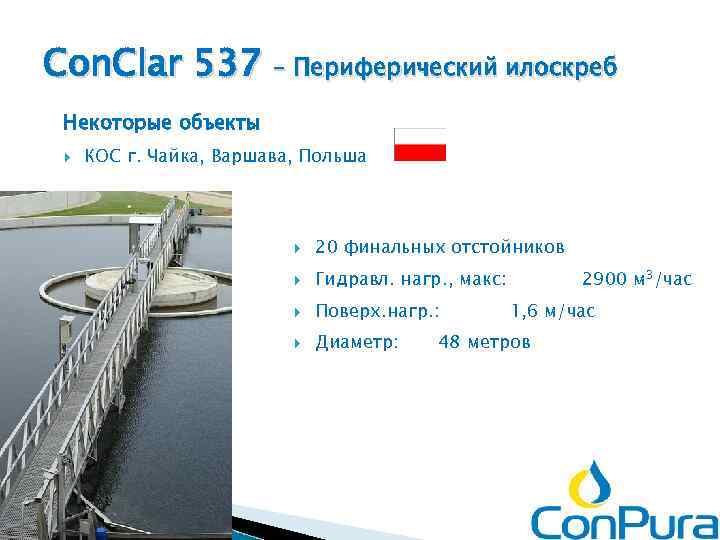

Con. Clar 537 – Периферический илоскреб Некоторые объекты КОС г. Чайка, Варшава, Польша 20 финальных отстойников Гидравл. нагр. , макс: Поверх. нагр. : Диаметр: 2900 м 3/час 1, 6 м/час 48 метров

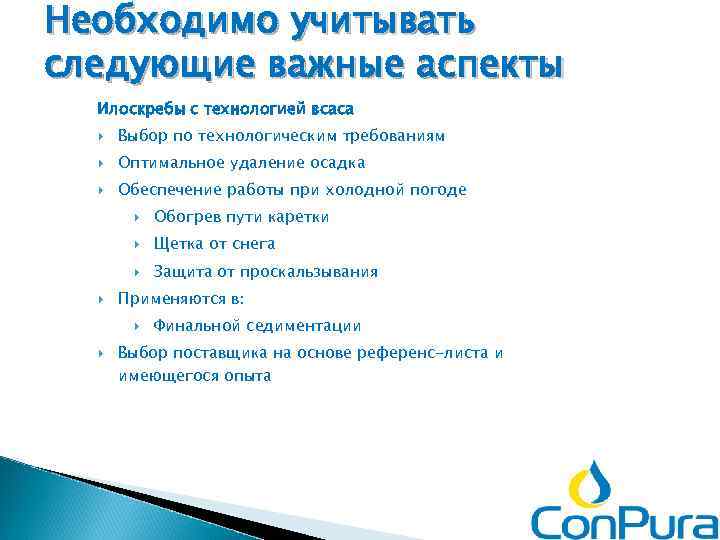

Необходимо учитывать следующие важные аспекты Илоскребы с технологией всаса Выбор по технологическим требованиям Оптимальное удаление осадка Обеспечение работы при холодной погоде Щетка от снега Обогрев пути каретки Защита от проскальзывания Применяются в: Финальной седиментации Выбор поставщика на основе референс-листа и имеющегося опыта

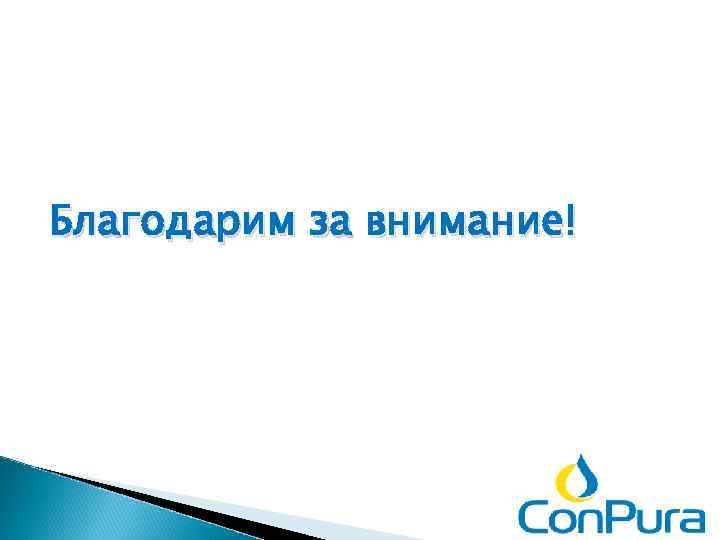

Благодарим за внимание!
