q 목적 Connecting People To Information 4 통신, 자원 공유 q 발전형태 4 1960 s-1970 s : 중앙집중 형태 4 1970 s-1980 s : LAN 출현 및 LAN간의 연결, 분산형태 4 1980 s-1990 s : LAN간의 연결 활발, 고대역 서비스 4 1990 s- : 고대역서비스 및 Global 화 q 고려사항 4 Connectivity 4 Reliability 4 Management Control 4 Flexibility

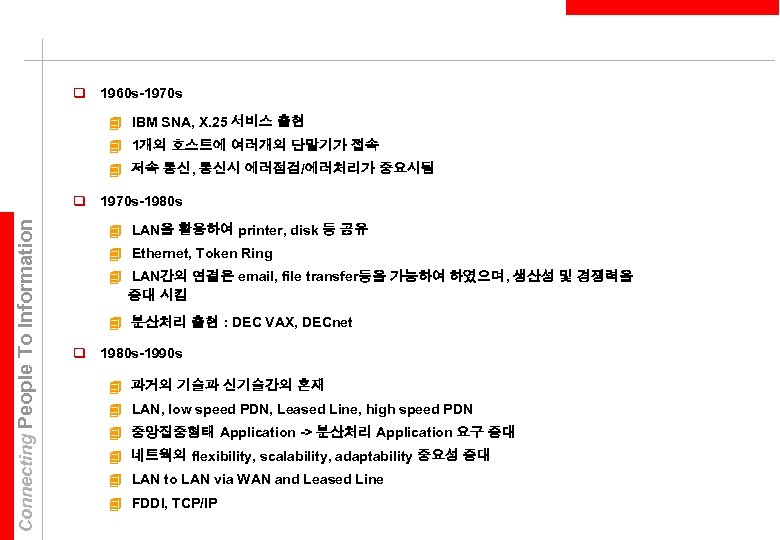

q 1960 s-1970 s 4 IBM SNA, X. 25 서비스 출현 4 1개의 호스트에 여러개의 단말기가 접속 4 저속 통신, 통신시 에러점검/에러처리가 중요시됨 Connecting People To Information q 1970 s-1980 s 4 LAN을 활용하여 printer, disk 등 공유 4 Ethernet, Token Ring 4 LAN간의 연결은 email, file transfer등을 가능하여 하였으며, 생산성 및 경쟁력을 증대 시킴 4 분산처리 출현 : DEC VAX, DECnet q 1980 s-1990 s 4 과거의 기술과 신기술간의 혼재 4 LAN, low speed PDN, Leased Line, high speed PDN 4 중앙집중형태 Application -> 분산처리 Application 요구 증대 4 네트웍의 flexibility, scalability, adaptability 중요성 증대 4 LAN to LAN via WAN and Leased Line 4 FDDI, TCP/IP

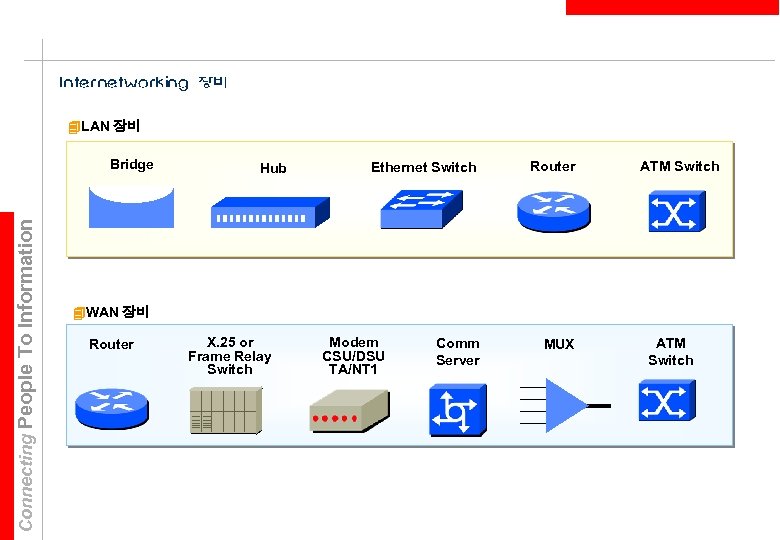

4 LAN 장비 Connecting People To Information Bridge Hub Ethernet Switch Router ATM Switch 4 WAN 장비 Router X. 25 or Frame Relay Switch Modem CSU/DSU TA/NT 1 Comm Server MUX ATM Switch

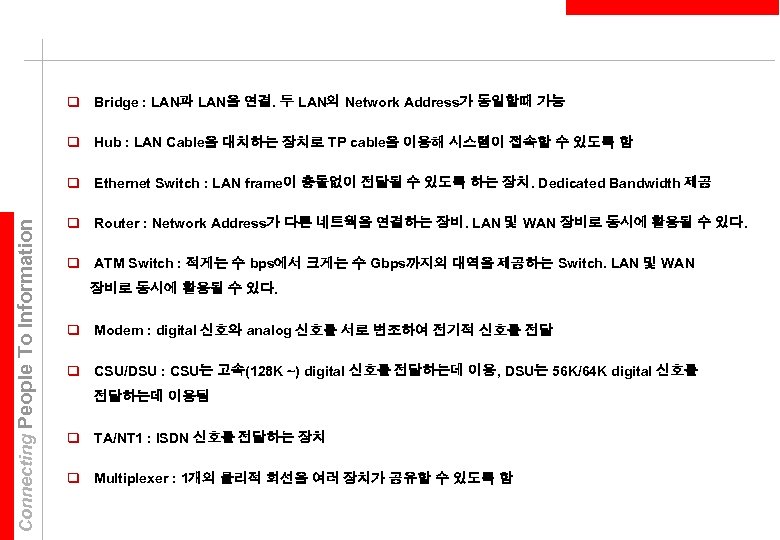

q Bridge : LAN과 LAN을 연결. 두 LAN의 Network Address가 동일할때 가능 q Hub : LAN Cable을 대치하는 장치로 TP cable을 이용해 시스템이 접속할 수 있도록 함 Connecting People To Information q Ethernet Switch : LAN frame이 충돌없이 전달될 수 있도록 하는 장치. Dedicated Bandwidth 제공 q Router : Network Address가 다른 네트웍을 연결하는 장비. LAN 및 WAN 장비로 동시에 활용될 수 있다. q ATM Switch : 적게는 수 bps에서 크게는 수 Gbps까지의 대역을 제공하는 Switch. LAN 및 WAN 장비로 동시에 활용될 수 있다. q Modem : digital 신호와 analog 신호를 서로 변조하여 전기적 신호를 전달 q CSU/DSU : CSU는 고속(128 K ~) digital 신호를 전달하는데 이용, DSU는 56 K/64 K digital 신호를 전달하는데 이용됨 q TA/NT 1 : ISDN 신호를 전달하는 장치 q Multiplexer : 1개의 물리적 회선을 여러 장치가 공유할 수 있도록 함

Connecting People To Information

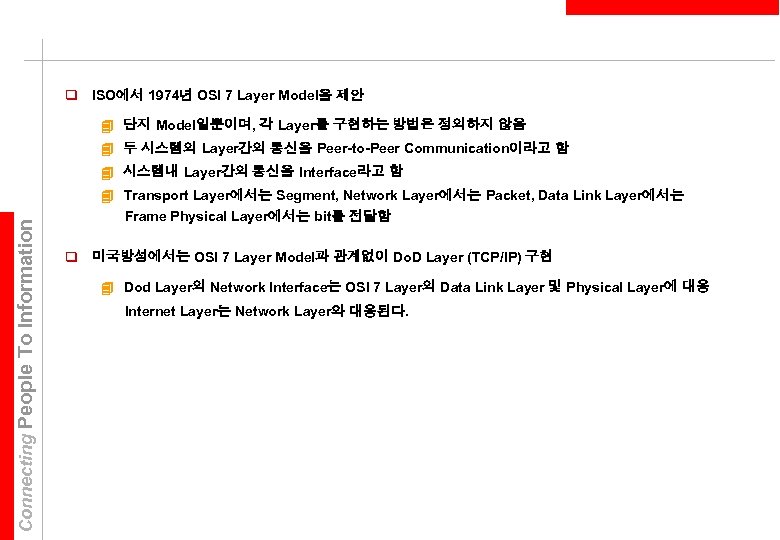

q ISO에서 1974년 OSI 7 Layer Model을 제안 4 단지 Model일뿐이며, 각 Layer를 구현하는 방법은 정의하지 않음 4 두 시스템의 Layer간의 통신을 Peer-to-Peer Communication이라고 함 Connecting People To Information 4 시스템내 Layer간의 통신을 Interface라고 함 4 Transport Layer에서는 Segment, Network Layer에서는 Packet, Data Link Layer에서는 Frame Physical Layer에서는 bit를 전달함 q 미국방성에서는 OSI 7 Layer Model과 관계없이 Do. D Layer (TCP/IP) 구현 4 Dod Layer의 Network Interface는 OSI 7 Layer의 Data Link Layer 및 Physical Layer에 대응 Internet Layer는 Network Layer와 대응된다.

Connecting People To Information

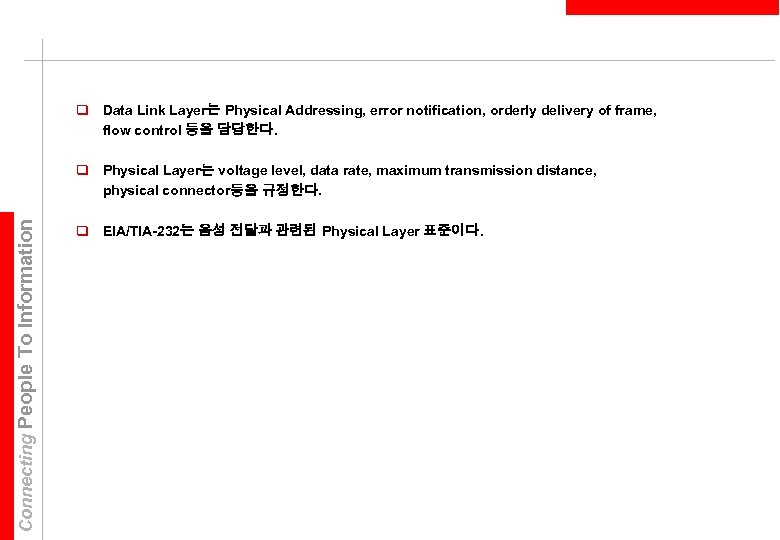

q Data Link Layer는 Physical Addressing, error notification, orderly delivery of frame, flow control 등을 담당한다. Connecting People To Information q Physical Layer는 voltage level, data rate, maximum transmission distance, physical connector등을 규정한다. q EIA/TIA-232는 음성 전달과 관련된 Physical Layer 표준이다.

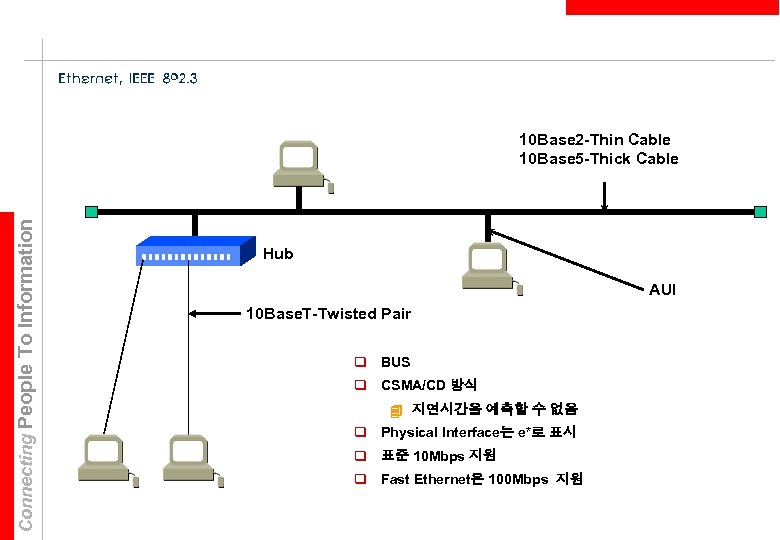

Connecting People To Information 10 Base 2 -Thin Cable 10 Base 5 -Thick Cable Hub AUI 10 Base. T-Twisted Pair q BUS q CSMA/CD 방식 4 지연시간을 예측할 수 없음 q Physical Interface는 e*로 표시 q 표준 10 Mbps 지원 q Fast Ethernet은 100 Mbps 지원

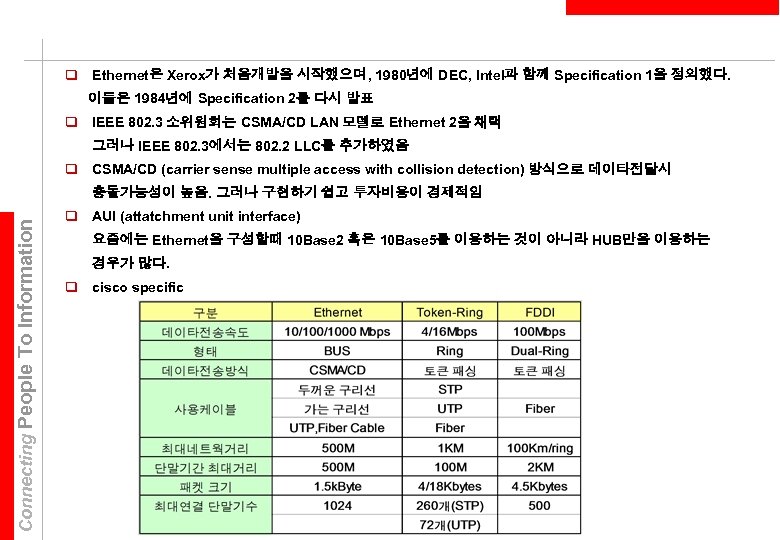

q Ethernet은 Xerox가 처음개발을 시작했으며, 1980년에 DEC, Intel과 함께 Specification 1을 정의했다. 이들은 1984년에 Specification 2를 다시 발표 q IEEE 802. 3 소위원회는 CSMA/CD LAN 모델로 Ethernet 2을 채택 그러나 IEEE 802. 3에서는 802. 2 LLC를 추가하였음 q CSMA/CD (carrier sense multiple access with collision detection) 방식으로 데이타전달시 Connecting People To Information 충돌가능성이 높음. 그러나 구현하기 쉽고 투자비용이 경제적임 q AUI (attatchment unit interface) 요즘에는 Ethernet을 구성할때 10 Base 2 혹은 10 Base 5를 이용하는 것이 아니라 HUB만을 이용하는 경우가 많다. q cisco specific

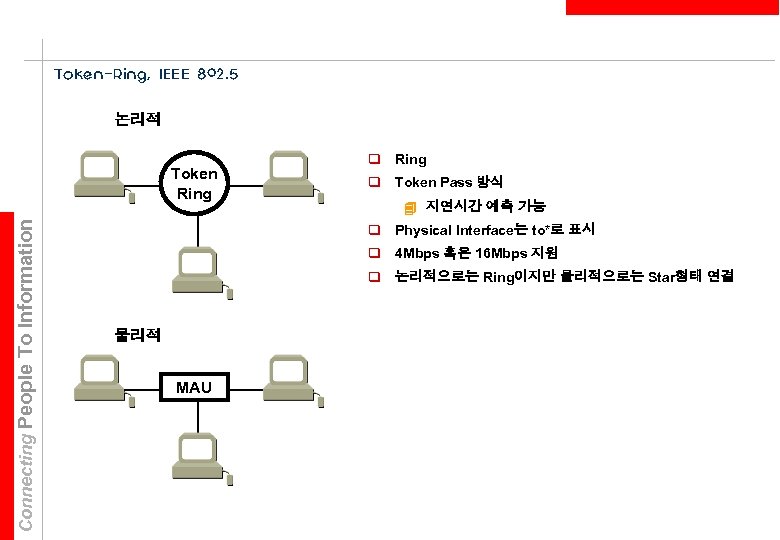

논리적 Connecting People To Information Token Ring q Token Pass 방식 4 지연시간 예측 가능 q Physical Interface는 to*로 표시 q 4 Mbps 혹은 16 Mbps 지원 q 논리적으로는 Ring이지만 물리적으로는 Star형태 연결 물리적 MAU

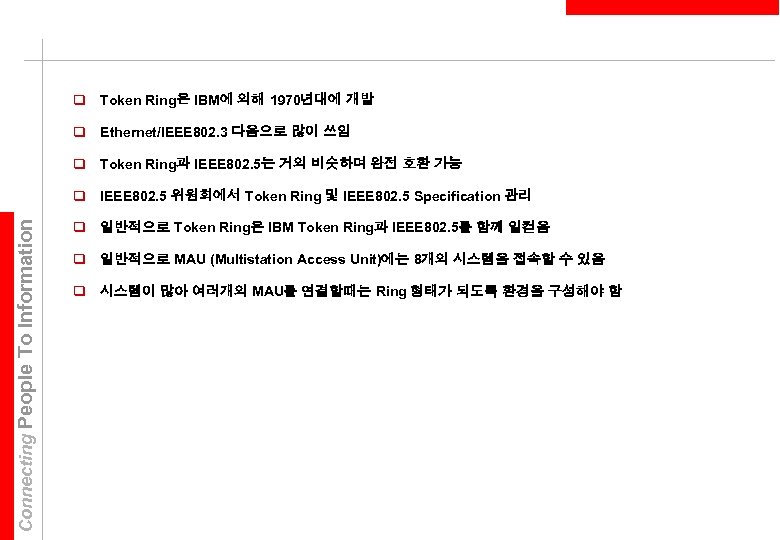

q Token Ring은 IBM에 의해 1970년대에 개발 q Ethernet/IEEE 802. 3 다음으로 많이 쓰임 q Token Ring과 IEEE 802. 5는 거의 비슷하며 완전 호환 가능 Connecting People To Information q IEEE 802. 5 위원회에서 Token Ring 및 IEEE 802. 5 Specification 관리 q 일반적으로 Token Ring은 IBM Token Ring과 IEEE 802. 5를 함께 일컫음 q 일반적으로 MAU (Multistation Access Unit)에는 8개의 시스템을 접속할 수 있음 q 시스템이 많아 여러개의 MAU를 연결할때는 Ring 형태가 되도록 환경을 구성해야 함

논리적 q ANSI Standard Connecting People To Information q Dual Token Ring FDDI q 100 Mbps q 광케이블 이용 q Physical Interface는 f* 로 표시 4 FDDI는 1987년에 ANSI X 3 T 9. 5 standard로 발표됨 4 구리선을 이용해 100 Mbps를 지원하는 dual Token Ring 개발중 (CDDI) 4 dual counter-rotating rings

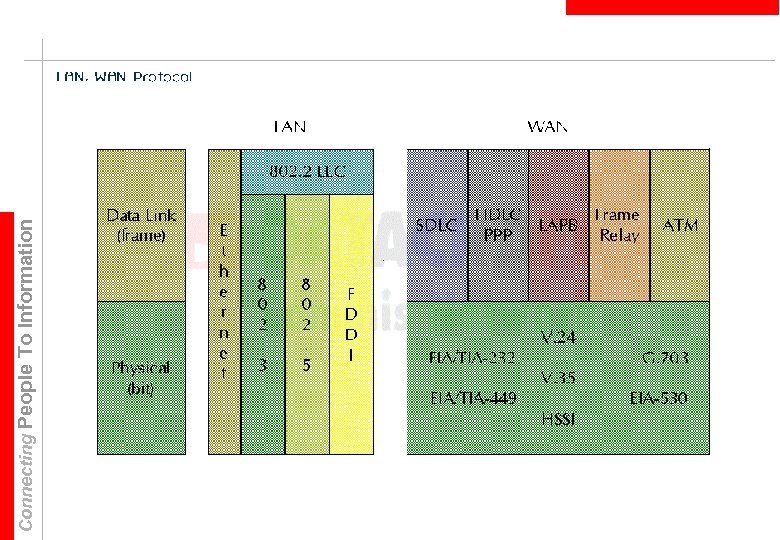

Network Data Link Connecting People To Information Physical MAC Address LLC MAC 24 bits Vendor Code MAC Frame 802. 2 LLC Serial No. Packet or Datagram q LLC 4 higher-layer software function Network Interface Card q MAC 4 lower-layer hardware function q MAC Address 4 48 bits ROM

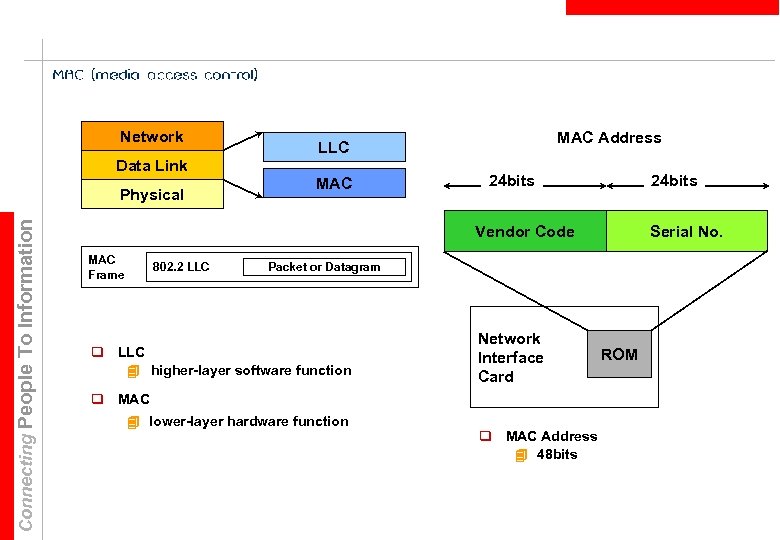

q LLC (logical link control) 기능 4 한개의 LAN media를 통해 IP, IPX, Appletalk Packet이 전달될 수 있도록 함 즉 상위 Layer가 하위 Layer에 관계없이 기능을 수행할 수 있도록 함 4 flow control 및 sequencing service 등을 제공함 Connecting People To Information q MAC 기능 4 addressing 담당 q MAC Address 4 12 hexadecimal digits 4 Vendor Code (OUI: organizationally unique identifier) 4 IEEE가 OUI 관리 4 3 COM OUI : 02608 C 4 SUN OUI : 080020 4 CISCO : 00000 C q ARP (Address Resolution Protocol) in TCP/IP 4 RARP (Reverse ARP)

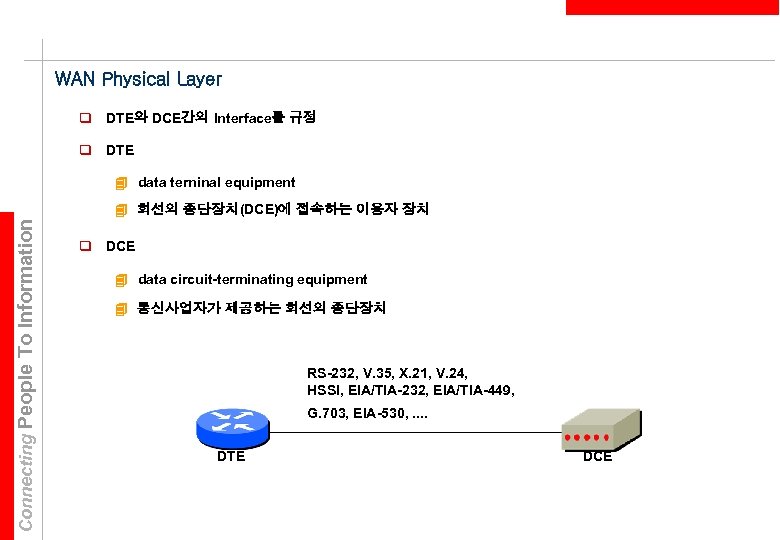

WAN Physical Layer q DTE와 DCE간의 Interface를 규정 q DTE 4 data terninal equipment Connecting People To Information 4 회선의 종단장치(DCE)에 접속하는 이용자 장치 q DCE 4 data circuit-terminating equipment 4 통신사업자가 제공하는 회선의 종단장치 RS-232, V. 35, X. 21, V. 24, HSSI, EIA/TIA-232, EIA/TIA-449, G. 703, EIA-530, . . DTE DCE

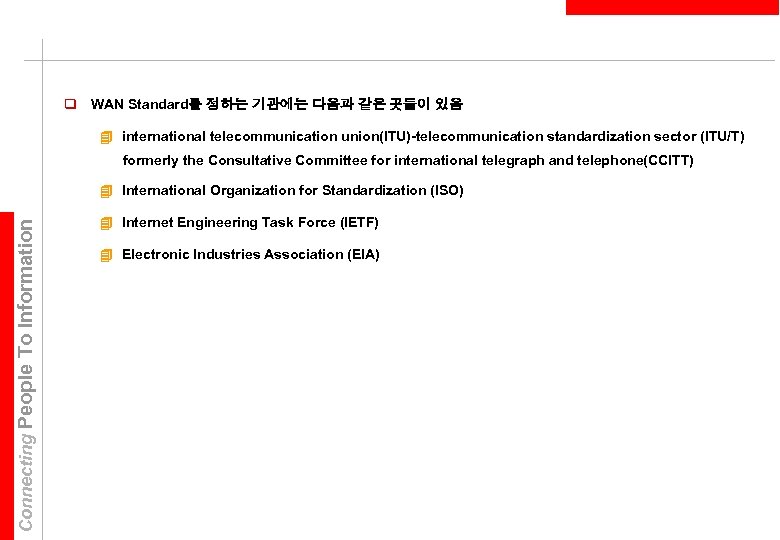

q WAN Standard를 정하는 기관에는 다음과 같은 곳들이 있음 4 international telecommunication union(ITU)-telecommunication standardization sector (ITU/T) formerly the Consultative Committee for international telegraph and telephone(CCITT) Connecting People To Information 4 International Organization for Standardization (ISO) 4 Internet Engineering Task Force (IETF) 4 Electronic Industries Association (EIA)

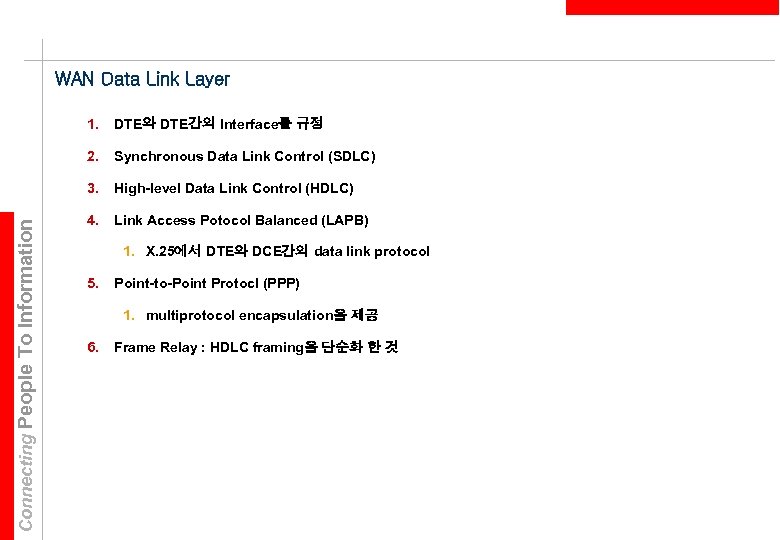

WAN Data Link Layer DTE와 DTE간의 Interface를 규정 2. Synchronous Data Link Control (SDLC) 3. Connecting People To Information 1. High-level Data Link Control (HDLC) 4. Link Access Potocol Balanced (LAPB) 1. X. 25에서 DTE와 DCE간의 data link protocol 5. Point-to-Point Protocl (PPP) 1. multiprotocol encapsulation을 제공 6. Frame Relay : HDLC framing을 단순화 한 것

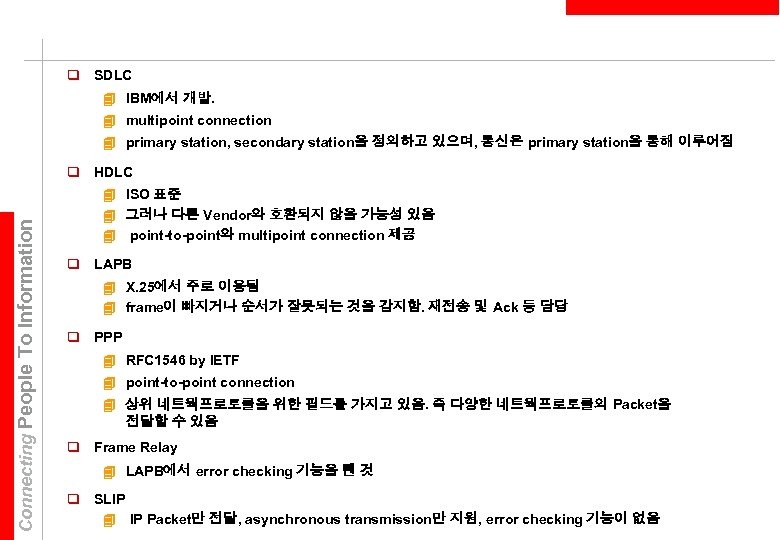

q SDLC 4 IBM에서 개발. 4 multipoint connection 4 primary station, secondary station을 정의하고 있으며, 통신은 primary station을 통해 이루어짐 Connecting People To Information q HDLC 4 ISO 표준 4 그러나 다른 Vendor와 호환되지 않을 가능성 있음 4 point-to-point와 multipoint connection 제공 q LAPB 4 X. 25에서 주로 이용됨 4 frame이 빠지거나 순서가 잘못되는 것을 감지함. 재전송 및 Ack 등 담당 q PPP 4 RFC 1546 by IETF 4 point-to-point connection 4 상위 네트웍프로토클을 위한 필드를 가지고 있음. 즉 다양한 네트웍프로토클의 Packet을 전달할 수 있음 q Frame Relay 4 LAPB에서 error checking 기능을 뺀 것 q SLIP 4 IP Packet만 전달, asynchronous transmission만 지원, error checking 기능이 없음

WAN 교환방식 q 회선 교환 PSTN, ISDN Connecting People To Information 4 전송구간의 대역을 점유 4 busy 현상 발생 전송구간 q 패킷 교환 4 전송구간의 대역을 공유 4 busy 현상은 발생하지 않으나 지연 발생 가능 X. 25, Frame Relay, ATM 전송구간

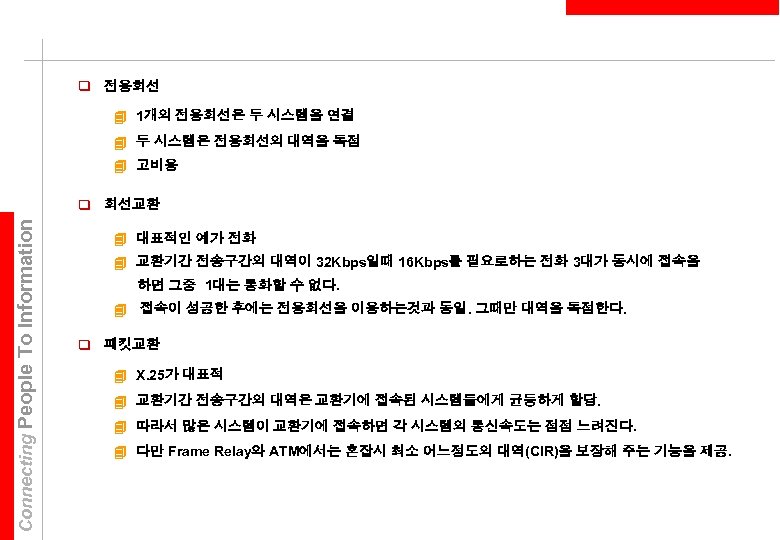

q 전용회선 4 1개의 전용회선은 두 시스템을 연결 4 두 시스템은 전용회선의 대역을 독점 4 고비용 Connecting People To Information q 회선교환 4 대표적인 예가 전화 4 교환기간 전송구간의 대역이 32 Kbps일때 16 Kbps를 필요로하는 전화 3대가 동시에 접속을 하면 그중 1대는 통화할 수 없다. 4 접속이 성공한 후에는 전용회선을 이용하는것과 동일. 그때만 대역을 독점한다. q 패킷교환 4 X. 25가 대표적 4 교환기간 전송구간의 대역은 교환기에 접속된 시스템들에게 균등하게 할당. 4 따라서 많은 시스템이 교환기에 접속하면 각 시스템의 통신속도는 점점 느려진다. 4 다만 Frame Relay와 ATM에서는 혼잡시 최소 어느정도의 대역(CIR)을 보장해 주는 기능을 제공.

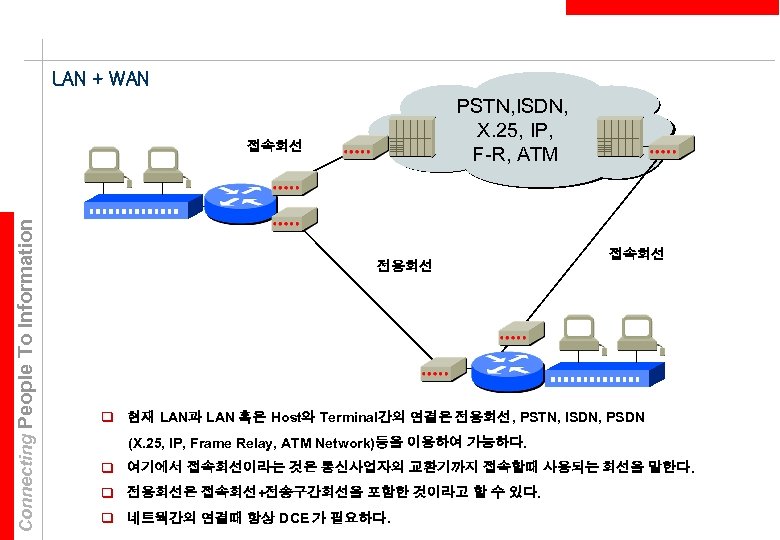

LAN + WAN PSTN, ISDN, X. 25, IP, F-R, ATM Connecting People To Information 접속회선 전용회선 접속회선 q 현재 LAN과 LAN 혹은 Host와 Terminal간의 연결은 전용회선, PSTN, ISDN, PSDN (X. 25, IP, Frame Relay, ATM Network)등을 이용하여 가능하다. q 여기에서 접속회선이라는 것은 통신사업자의 교환기까지 접속할때 사용되는 회선을 말한다. q 전용회선은 접속회선+전송구간회선을 포함한 것이라고 할 수 있다. q 네트웍간의 연결때 항상 DCE 가 필요하다.

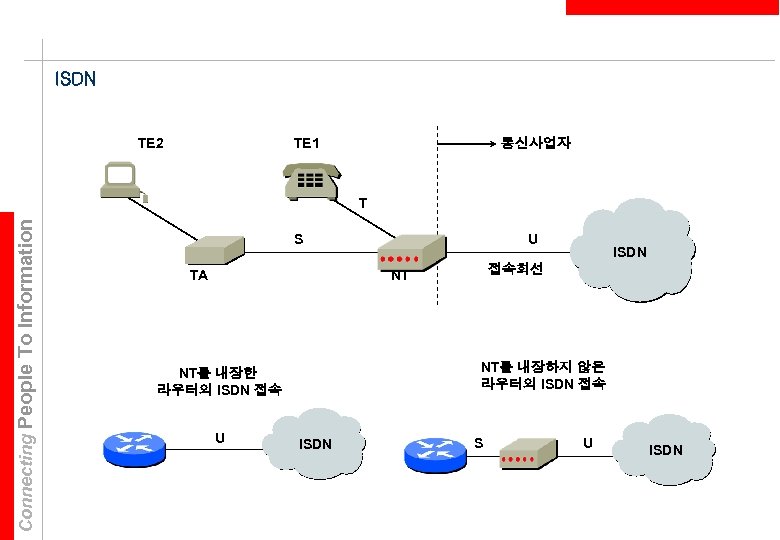

ISDN TE 2 TE 1 통신사업자 Connecting People To Information T S TA U 접속회선 NT NT를 내장하지 않은 라우터의 ISDN 접속 NT를 내장한 라우터의 ISDN 접속 U ISDN S U ISDN

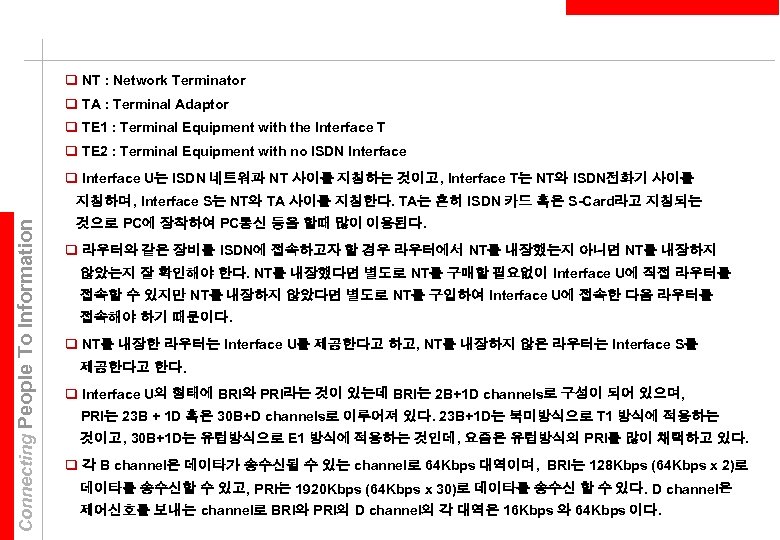

q NT : Network Terminator q TA : Terminal Adaptor q TE 1 : Terminal Equipment with the Interface T q TE 2 : Terminal Equipment with no ISDN Interface q Interface U는 ISDN 네트워과 NT 사이를 지칭하는 것이고, Interface T는 NT와 ISDN전화기 사이를 Connecting People To Information 지칭하며, Interface S는 NT와 TA 사이를 지칭한다. TA는 흔히 ISDN 카드 혹은 S-Card라고 지칭되는 것으로 PC에 장착하여 PC통신 등을 할때 많이 이용된다. q 라우터와 같은 장비를 ISDN에 접속하고자 할 경우 라우터에서 NT를 내장했는지 아니면 NT를 내장하지 않았는지 잘 확인해야 한다. NT를 내장했다면 별도로 NT를 구매할 필요없이 Interface U에 직접 라우터를 접속할 수 있지만 NT를 내장하지 않았다면 별도로 NT를 구입하여 Interface U에 접속한 다음 라우터를 접속해야 하기 때문이다. q NT를 내장한 라우터는 Interface U를 제공한다고 하고, NT를 내장하지 않은 라우터는 Interface S를 제공한다고 한다. q Interface U의 형태에 BRI와 PRI라는 것이 있는데 BRI는 2 B+1 D channels로 구성이 되어 있으며, PRI는 23 B + 1 D 혹은 30 B+D channels로 이루어져 있다. 23 B+1 D는 북미방식으로 T 1 방식에 적용하는 것이고, 30 B+1 D는 유럽방식으로 E 1 방식에 적용하는 것인데, 요즘은 유럽방식의 PRI를 많이 채택하고 있다. q 각 B channel은 데이타가 송수신될 수 있는 channel로 64 Kbps 대역이며, BRI는 128 Kbps (64 Kbps x 2)로 데이타를 송수신할 수 있고, PRI는 1920 Kbps (64 Kbps x 30)로 데이타를 송수신 할 수 있다. D channel은 제어신호를 보내는 channel로 BRI와 PRI의 D channel의 각 대역은 16 Kbps 와 64 Kbps 이다.

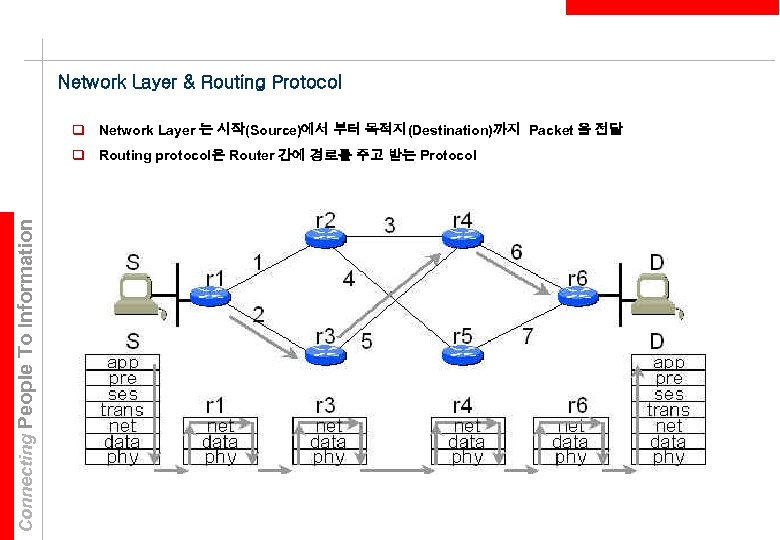

Network Layer & Routing Protocol q Network Layer 는 시작(Source)에서 부터 목적지(Destination)까지 Packet 을 전달 Connecting People To Information q Routing protocol은 Router 간에 경로를 주고 받는 Protocol

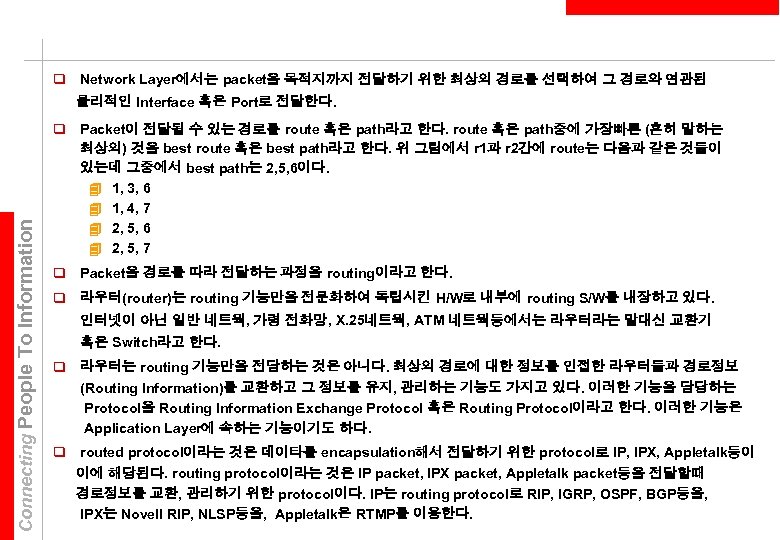

q Network Layer에서는 packet을 목적지까지 전달하기 위한 최상의 경로를 선택하여 그 경로와 연관된 Connecting People To Information 물리적인 Interface 혹은 Port로 전달한다. q Packet이 전달될 수 있는 경로를 route 혹은 path라고 한다. route 혹은 path중에 가장빠른 (흔히 말하는 최상의) 것을 best route 혹은 best path라고 한다. 위 그림에서 r 1과 r 2간에 route는 다음과 같은 것들이 있는데 그중에서 best path는 2, 5, 6이다. 4 1, 3, 6 4 1, 4, 7 4 2, 5, 6 4 2, 5, 7 q Packet을 경로를 따라 전달하는 과정을 routing이라고 한다. q 라우터(router)는 routing 기능만을 전문화하여 독립시킨 H/W로 내부에 routing S/W를 내장하고 있다. 인터넷이 아닌 일반 네트웍, 가령 전화망, X. 25네트웍, ATM 네트웍등에서는 라우터라는 말대신 교환기 혹은 Switch라고 한다. q 라우터는 routing 기능만을 전담하는 것은 아니다. 최상의 경로에 대한 정보를 인접한 라우터들과 경로정보 (Routing Information)를 교환하고 그 정보를 유지, 관리하는 기능도 가지고 있다. 이러한 기능을 담당하는 Protocol을 Routing Information Exchange Protocol 혹은 Routing Protocol이라고 한다. 이러한 기능은 Application Layer에 속하는 기능이기도 하다. q routed protocol이라는 것은 데이타를 encapsulation해서 전달하기 위한 protocol로 IP, IPX, Appletalk등이 이에 해당된다. routing protocol이라는 것은 IP packet, IPX packet, Appletalk packet등을 전달할때 경로정보를 교환, 관리하기 위한 protocol이다. IP는 routing protocol로 RIP, IGRP, OSPF, BGP등을, IPX는 Novell RIP, NLSP등을, Appletalk은 RTMP를 이용한다.

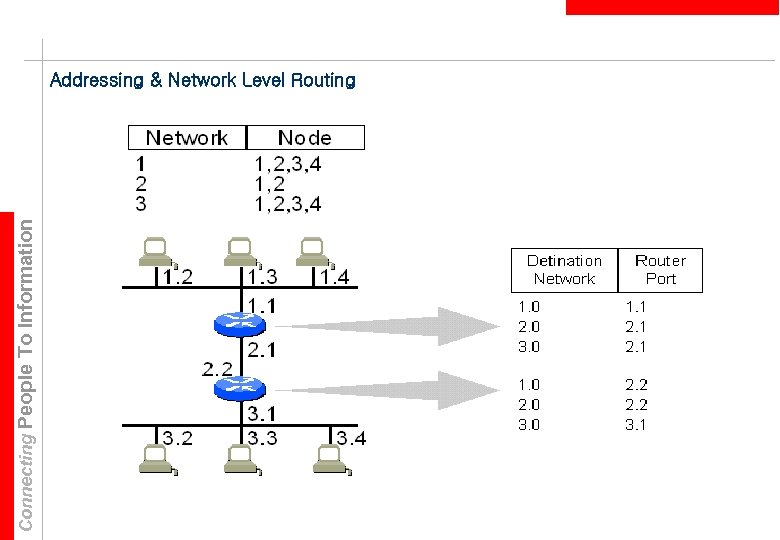

Connecting People To Information Addressing & Network Level Routing

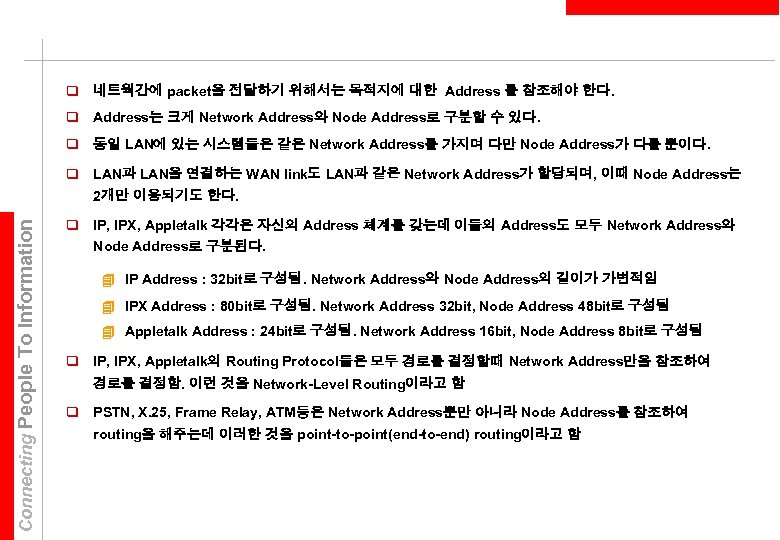

q 네트웍간에 packet을 전달하기 위해서는 목적지에 대한 Address 를 참조해야 한다. q Address는 크게 Network Address와 Node Address로 구분할 수 있다. q 동일 LAN에 있는 시스템들은 같은 Network Address를 가지며 다만 Node Address가 다를 뿐이다. q LAN과 LAN을 연결하는 WAN link도 LAN과 같은 Network Address가 할당되며, 이때 Node Address는 Connecting People To Information 2개만 이용되기도 한다. q IP, IPX, Appletalk 각각은 자신의 Address 체계를 갖는데 이들의 Address도 모두 Network Address와 Node Address로 구분된다. 4 IP Address : 32 bit로 구성됨. Network Address와 Node Address의 길이가 가변적임 4 IPX Address : 80 bit로 구성됨. Network Address 32 bit, Node Address 48 bit로 구성됨 4 Appletalk Address : 24 bit로 구성됨. Network Address 16 bit, Node Address 8 bit로 구성됨 q IP, IPX, Appletalk의 Routing Protocol들은 모두 경로를 결정할때 Network Address만을 참조하여 경로를 결정함. 이런 것을 Network-Level Routing이라고 함 q PSTN, X. 25, Frame Relay, ATM등은 Network Address뿐만 아니라 Node Address를 참조하여 routing을 해주는데 이러한 것을 point-to-point(end-to-end) routing이라고 함

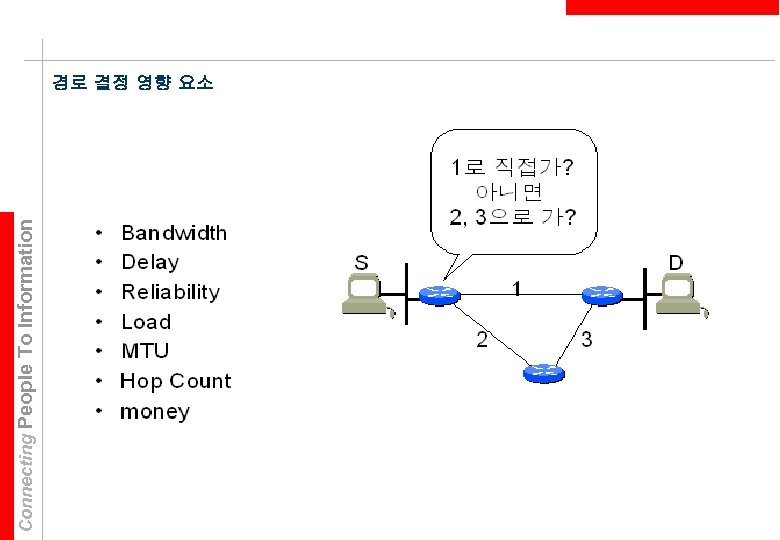

Connecting People To Information 경로 결정 영향 요소

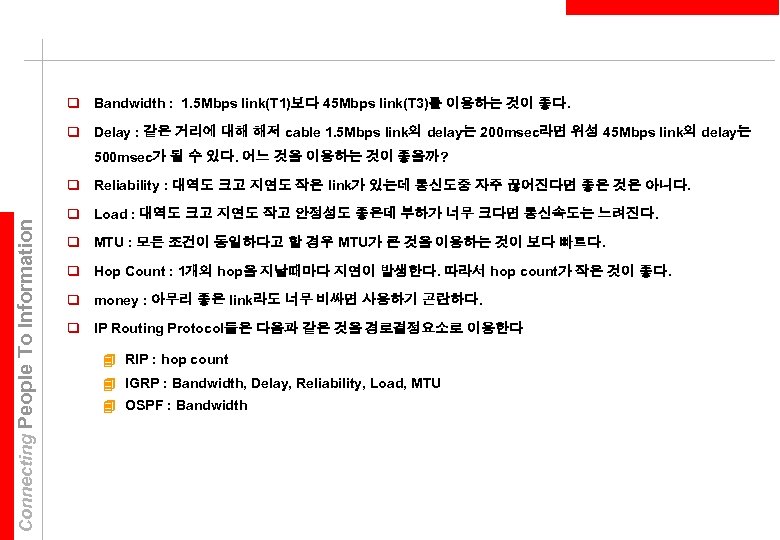

q Bandwidth : 1. 5 Mbps link(T 1)보다 45 Mbps link(T 3)를 이용하는 것이 좋다. q Delay : 같은 거리에 대해 해저 cable 1. 5 Mbps link의 delay는 200 msec라면 위성 45 Mbps link의 delay는 500 msec가 될 수 있다. 어느 것을 이용하는 것이 좋을까? Connecting People To Information q Reliability : 대역도 크고 지연도 작은 link가 있는데 통신도중 자주 끊어진다면 좋은 것은 아니다. q Load : 대역도 크고 지연도 작고 안정성도 좋은데 부하가 너무 크다면 통신속도는 느려진다. q MTU : 모든 조건이 동일하다고 할 경우 MTU가 큰 것을 이용하는 것이 보다 빠르다. q Hop Count : 1개의 hop을 지날때마다 지연이 발생한다. 따라서 hop count가 작은 것이 좋다. q money : 아무리 좋은 link라도 너무 비싸면 사용하기 곤란하다. q IP Routing Protocol들은 다음과 같은 것을 경로결정요소로 이용한다 4 RIP : hop count 4 IGRP : Bandwidth, Delay, Reliability, Load, MTU 4 OSPF : Bandwidth

Route & Routing Protocol q Dynamic Route VS Static Route q Dynamic Routing Protocol 4 Distance Vector vs Link State Connecting People To Information 4 주기적 Update vs 변화 즉시 Update 4 Single Protocol vs Multiprotocol 4 ip, ipx 를 동시처리 가능 vs 동시처리 불가능 4 Interior vs Exterior 4 네트워크 그룹내 vs 외부네트워크 그룹간 4 Single Path vs Multi Path 4 Cost가 다른 link 를 동시에 이용하지 않음 vs 동시 이용 4 Hierarchical vs Flat 4 계층적 정보 교환 vs 계층적이지 않음

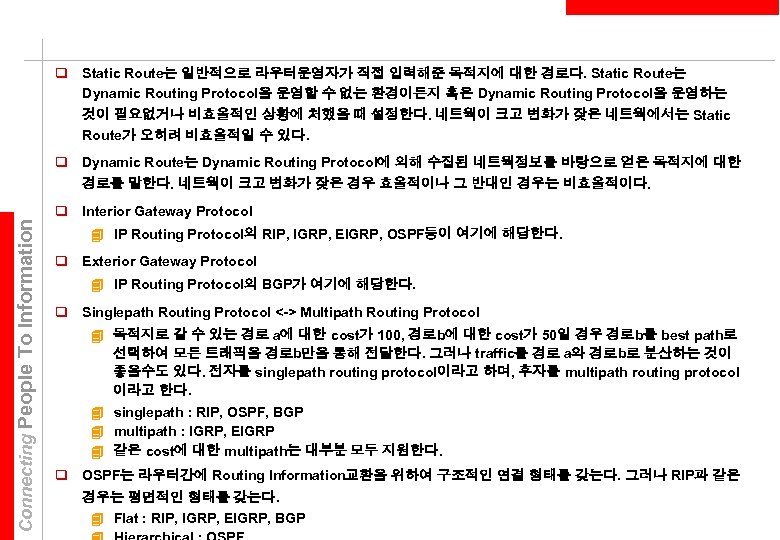

q Static Route는 일반적으로 라우터운영자가 직접 입력해준 목적지에 대한 경로다. Static Route는 Dynamic Routing Protocol을 운영할 수 없는 환경이든지 혹은 Dynamic Routing Protocol을 운영하는 것이 필요없거나 비효율적인 상황에 처했을 때 설정한다. 네트웍이 크고 변화가 잦은 네트웍에서는 Static Route가 오히려 비효율적일 수 있다. q Dynamic Route는 Dynamic Routing Protocol에 의해 수집된 네트웍정보를 바탕으로 얻은 목적지에 대한 Connecting People To Information 경로를 말한다. 네트웍이 크고 변화가 잦은 경우 효율적이나 그 반대인 경우는 비효율적이다. q Interior Gateway Protocol 4 IP Routing Protocol의 RIP, IGRP, EIGRP, OSPF등이 여기에 해당한다. q Exterior Gateway Protocol 4 IP Routing Protocol의 BGP가 여기에 해당한다. q Singlepath Routing Protocol <-> Multipath Routing Protocol 4 목적지로 갈 수 있는 경로 a에 대한 cost가 100, 경로b에 대한 cost가 50일 경우 경로b를 best path로 선택하여 모든 트래픽을 경로b만을 통해 전달한다. 그러나 traffic를 경로 a와 경로b로 분산하는 것이 좋을수도 있다. 전자를 singlepath routing protocol이라고 하며, 후자를 multipath routing protocol 이라고 한다. 4 singlepath : RIP, OSPF, BGP 4 multipath : IGRP, EIGRP 4 같은 cost에 대한 multipath는 대부분 모두 지원한다. q OSPF는 라우터간에 Routing Information교환을 위하여 구조적인 연결 형태를 갖는다. 그러나 RIP과 같은 경우는 평면적인 형태를 갖는다. 4 Flat : RIP, IGRP, EIGRP, BGP

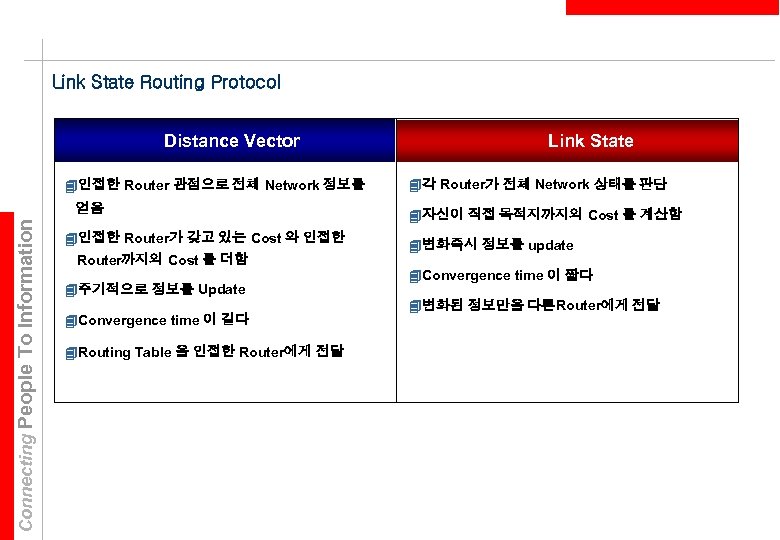

Link State Routing Protocol Distance Vector 4인접한 Router 관점으로 전체 Network 정보를 Connecting People To Information 얻음 4인접한 Router가 갖고 있는 Cost 와 인접한 Router까지의 Cost 를 더함 4주기적으로 정보를 Update 4 Convergence time 이 길다 4 Routing Table 을 인접한 Router에게 전달 Link State 4각 Router가 전체 Network 상태를 판단 4자신이 직접 목적지까지의 Cost 를 계산함 4변화즉시 정보를 update 4 Convergence time 이 짧다 4변화된 정보만을 다른Router에게 전달

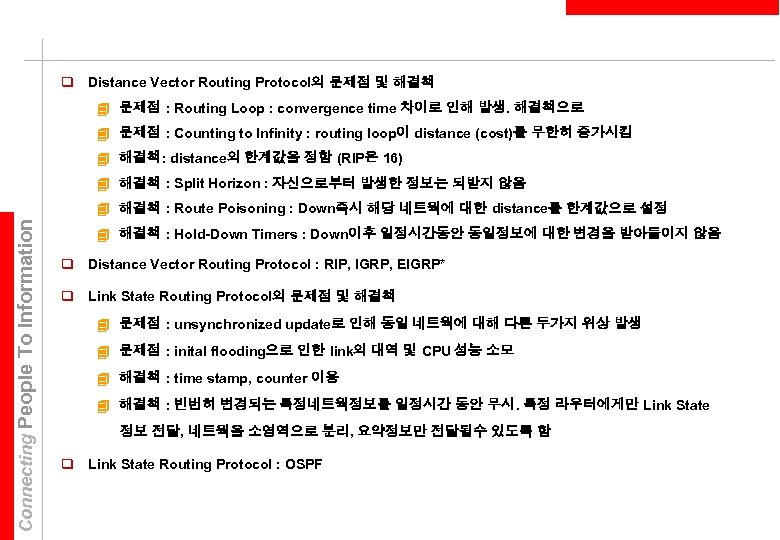

q Distance Vector Routing Protocol의 문제점 및 해결책 4 문제점 : Routing Loop : convergence time 차이로 인해 발생. 해결책으로 4 문제점 : Counting to Infinity : routing loop이 distance (cost)를 무한히 증가시킴 4 해결책: distance의 한계값을 정함 (RIP은 16) 4 해결책 : Split Horizon : 자신으로부터 발생한 정보는 되받지 않음 Connecting People To Information 4 해결책 : Route Poisoning : Down즉시 해당 네트웍에 대한 distance를 한계값으로 설정 4 해결책 : Hold-Down Timers : Down이후 일정시간동안 동일정보에 대한 변경을 받아들이지 않음 q Distance Vector Routing Protocol : RIP, IGRP, EIGRP* q Link State Routing Protocol의 문제점 및 해결책 4 문제점 : unsynchronized update로 인해 동일 네트웍에 대해 다른 두가지 위상 발생 4 문제점 : inital flooding으로 인한 link의 대역 및 CPU 성능 소모 4 해결책 : time stamp, counter 이용 4 해결책 : 빈번히 변경되는 특정네트웍정보를 일정시간 동안 무시. 특정 라우터에게만 Link State 정보 전달, 네트웍을 소영역으로 분리, 요약정보만 전달될수 있도록 함 q Link State Routing Protocol : OSPF

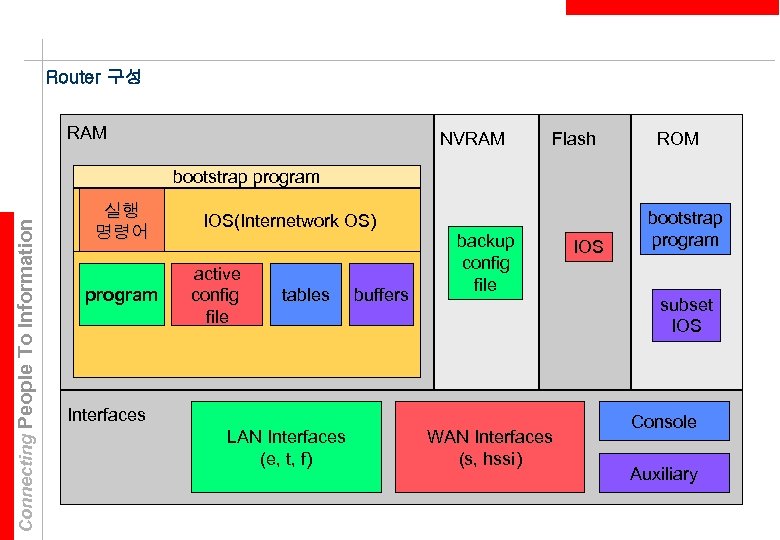

Router 구성 RAM NVRAM Flash ROM Connecting People To Information bootstrap program 실행 명령어 program IOS(Internetwork OS) active config file tables buffers backup config file Interfaces LAN Interfaces (e, t, f) WAN Interfaces (s, hssi) IOS bootstrap program subset IOS Console Auxiliary

q ROM에는 응급처리기능, 부팅 프로그램, 그리고 OS가 저장되어 있다. 부팅시 bootstrap은 RAM으로 load되며, load된 bootstrap은 IOS, backup configuration file등을 RAM으로 load한다. ROM의 bootstrap, IOS들을 upgrade하기 위해서는 chip을 대치하여야 한다. q Flash은 EPROM으로 IOS가 저장되어 있다. 부팅 프로그램은 부팅시 Flash에 저장되어 있는 IOS를 RAM으로 Connecting People To Information load한다. 전원이 나가도 내용이 유지된다. IOS를 쉽게 upgrade할 수 있게 해준다. q NVRAM은 라우터의 configuration file이 저장되는데 전원이 나가도 내용이 유지된다. q RAM에는 bootstrap, IOS, configuration file등이 저장되며, 라우터가 운영되면서 필요한 데이타영역으로 활용된다. routing tables, ARP cache, fast-switching cache, packet buffering, packet hold queue를 위한 데이타 영역을 제공함. 전원이 나가면 내용을 잃어버린다. q Interface는 packet이 지나가는 물리적인 port 이다. Interface는 LAN Interface, WAN Interface, Console, Auxiliary 등이 있다. q 라우터의 환경 설정은 configuration file을 조정함으로써 가능하다. configuration file에는 각종 환경변수 값등과 Interface들에 대한 설정값등을 갖고 있으며, ascii 로 표시된다. 라우터운영자는 여러가지 방법으로 configuration file을 조정할 수 있는데 NVRAM에 있는 configuration file을 직접 수정할수는 없고, 일단 RAM에 있는 configuration file을 수정하고 그것을 NVRAM에 저장하는 방법을 써야 한다. 만약 저장하지 않으면 전원이 나갔을 경우 수정사항이 반영되지 않는다.

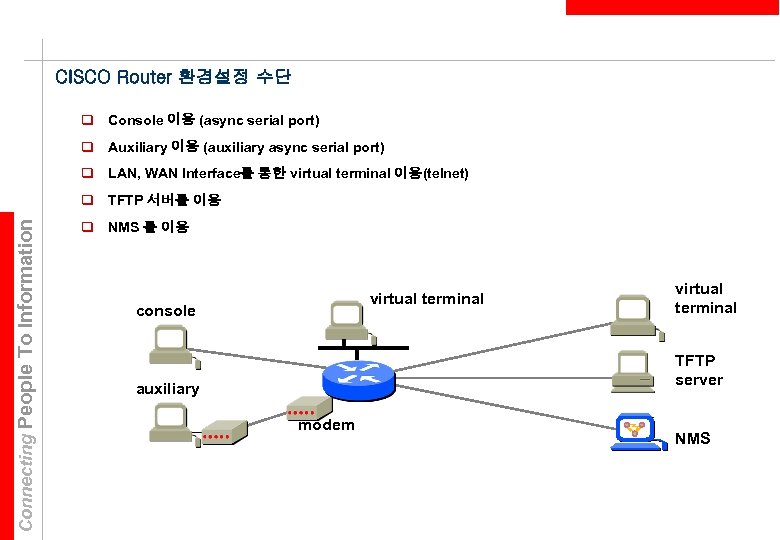

CISCO Router 환경설정 수단 q Console 이용 (async serial port) q Auxiliary 이용 (auxiliary async serial port) q LAN, WAN Interface를 통한 virtual terminal 이용(telnet) Connecting People To Information q TFTP 서버를 이용 q NMS 를 이용 virtual terminal console virtual terminal TFTP server auxiliary modem NMS

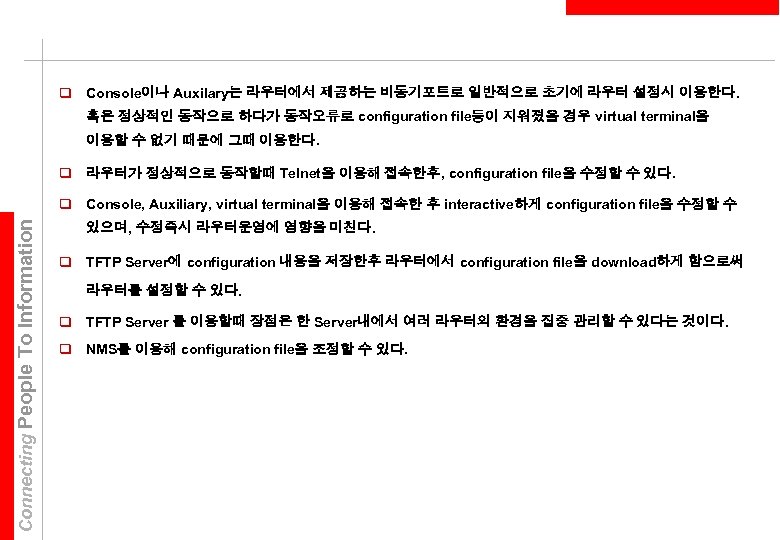

q Console이나 Auxilary는 라우터에서 제공하는 비동기포트로 일반적으로 초기에 라우터 설정시 이용한다. 혹은 정상적인 동작으로 하다가 동작오류로 configuration file등이 지워졌을 경우 virtual terminal을 이용할 수 없기 때문에 그때 이용한다. q 라우터가 정상적으로 동작할때 Telnet을 이용해 접속한후, configuration file을 수정할 수 있다. Connecting People To Information q Console, Auxiliary, virtual terminal을 이용해 접속한 후 interactive하게 configuration file을 수정할 수 있으며, 수정즉시 라우터운영에 영향을 미친다. q TFTP Server에 configuration 내용을 저장한후 라우터에서 configuration file을 download하게 함으로써 라우터를 설정할 수 있다. q TFTP Server 를 이용할때 장점은 한 Server내에서 여러 라우터의 환경을 집중 관리할 수 있다는 것이다. q NMS를 이용해 configuration file을 조정할 수 있다.

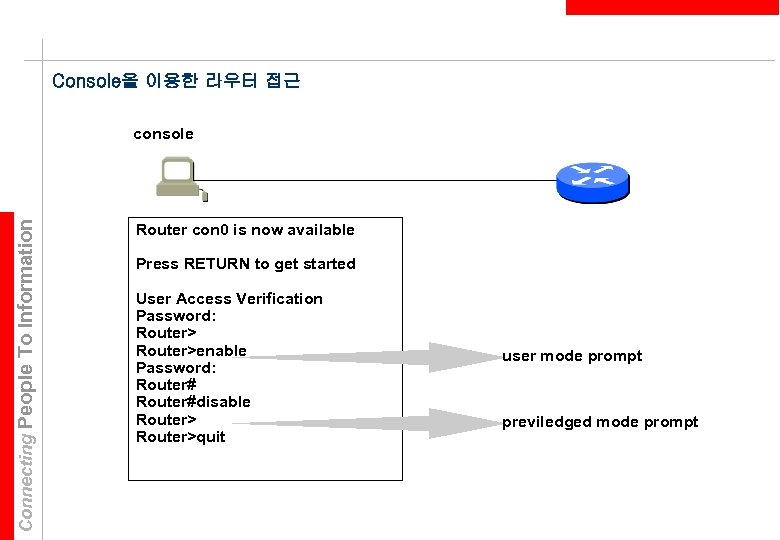

Console을 이용한 라우터 접근 Connecting People To Information console Router con 0 is now available Press RETURN to get started User Access Verification Password: Router>enable Password: Router#disable Router>quit user mode prompt previledged mode prompt

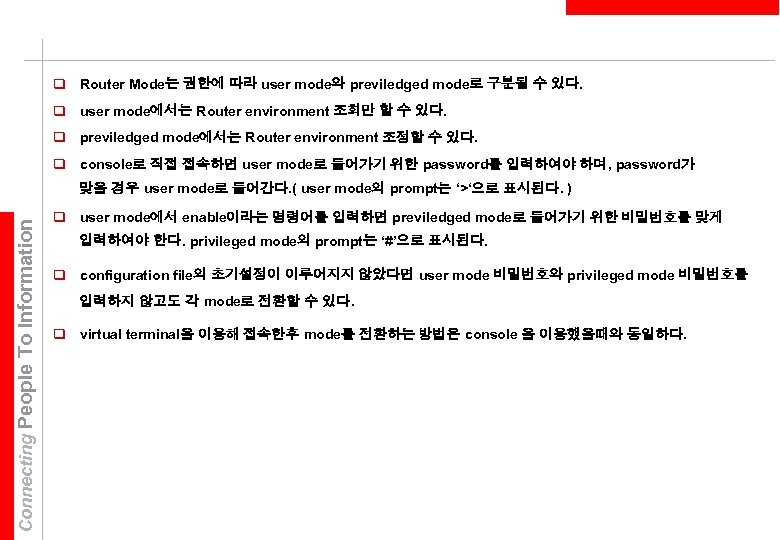

q Router Mode는 권한에 따라 user mode와 previledged mode로 구분될 수 있다. q user mode에서는 Router environment 조회만 할 수 있다. q previledged mode에서는 Router environment 조정할 수 있다. q console로 직접 접속하면 user mode로 들어가기 위한 password를 입력하여야 하며, password가 Connecting People To Information 맞을 경우 user mode로 들어간다. ( user mode의 prompt는 ‘>‘으로 표시된다. ) q user mode에서 enable이라는 명령어를 입력하면 previledged mode로 들어가기 위한 비밀번호를 맞게 입력하여야 한다. privileged mode의 prompt는 ‘#’으로 표시된다. q configuration file의 초기설정이 이루어지지 않았다면 user mode 비밀번호와 privileged mode 비밀번호를 입력하지 않고도 각 mode로 전환할 수 있다. q virtual terminal을 이용해 접속한후 mode를 전환하는 방법은 console 을 이용했을때와 동일하다.

Router Modes (1) previledged mode Router# 제한된 명령어만을 이용 Connecting People To Information user mode Router> 모든 명령어를 이용할 수 있고 configuration file 조정할 수 있음 setup mode RXBOOT mode 초기 환경설정previledged mode에서 명령어 setup을 입력하면 됨 비밀번호를 잃어버렸거나 Flash의 OS가 지워지는 등의 경우 이용 global configuration mode Router(config)# 라우터운영 전체에 영향을 미치는 요소들을 조정할 수 있음. 하위 configuration mode로 전환할 수 있음 하위 configuration mode Router(config-? ? ? )# 영역별 환경 설정

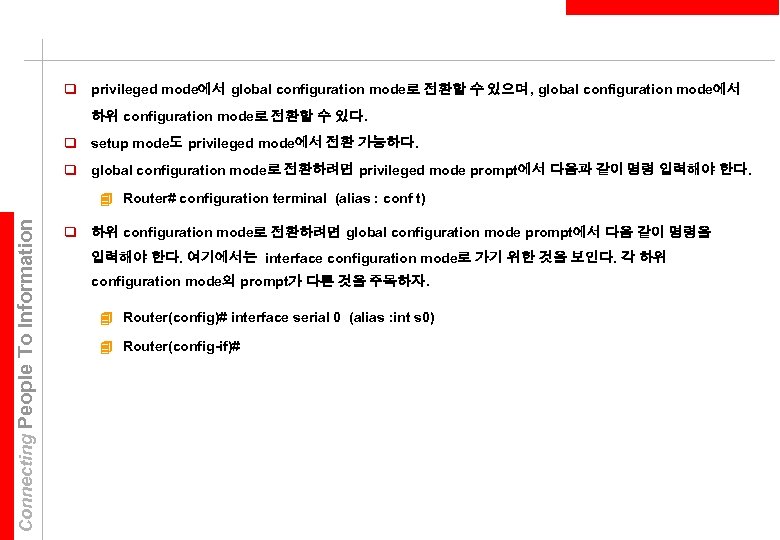

q privileged mode에서 global configuration mode로 전환할 수 있으며, global configuration mode에서 하위 configuration mode로 전환할 수 있다. q setup mode도 privileged mode에서 전환 가능하다. q global configuration mode로 전환하려면 privileged mode prompt에서 다음과 같이 명령 입력해야 한다. Connecting People To Information 4 Router# configuration terminal (alias : conf t) q 하위 configuration mode로 전환하려면 global configuration mode prompt에서 다음 같이 명령을 입력해야 한다. 여기에서는 interface configuration mode로 가기 위한 것을 보인다. 각 하위 configuration mode의 prompt가 다른 것을 주목하자. 4 Router(config)# interface serial 0 (alias : int s 0) 4 Router(config-if)#

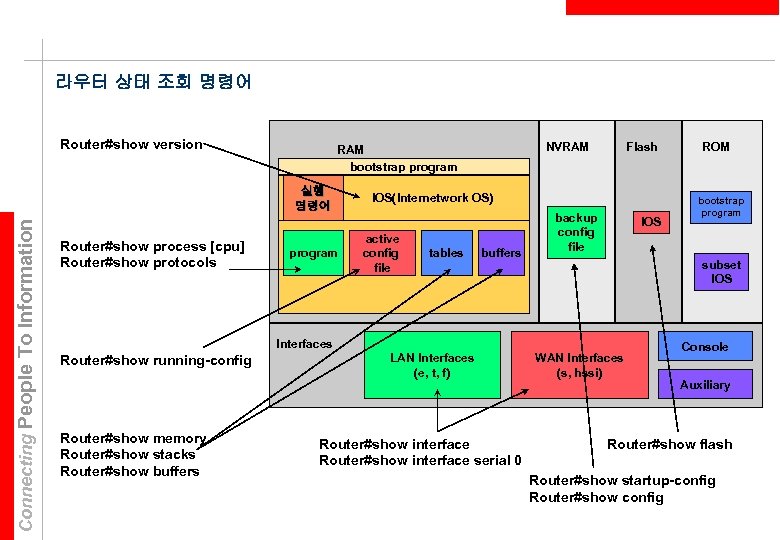

라우터 상태 조회 명령어 Router#show version Connecting People To Information 실행 명령어 Router#show process [cpu] Router#show protocols NVRAM bootstrap program Flash IOS(Internetwork OS) active config file tables buffers backup config file IOS Router#show running-config Router#show memory Router#show stacks Router#show buffers Router#show interface serial 0 bootstrap program subset IOS Interfaces LAN Interfaces (e, t, f) ROM WAN Interfaces (s, hssi) Console Auxiliary Router#show flash Router#show startup-config Router#show config

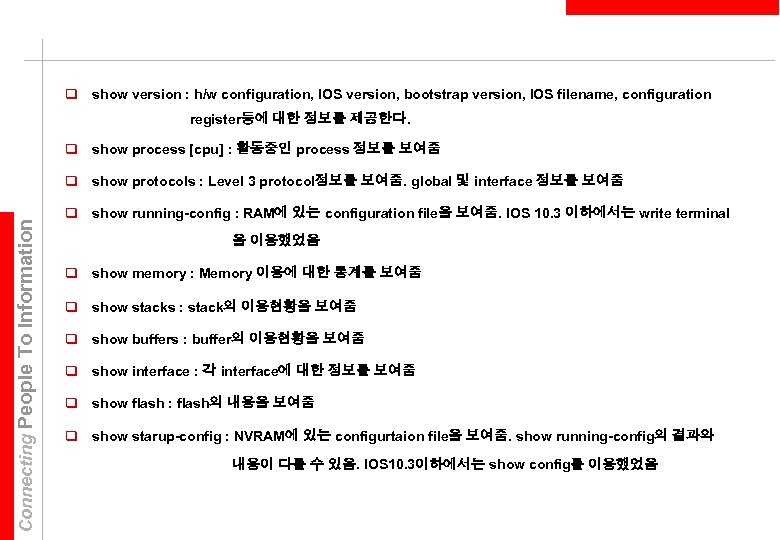

q show version : h/w configuration, IOS version, bootstrap version, IOS filename, configuration register등에 대한 정보를 제공한다. q show process [cpu] : 활동중인 process 정보를 보여줌 Connecting People To Information q show protocols : Level 3 protocol정보를 보여줌. global 및 interface 정보를 보여줌 q show running-config : RAM에 있는 configuration file을 보여줌. IOS 10. 3 이하에서는 write terminal 을 이용했었음 q show memory : Memory 이용에 대한 통계를 보여줌 q show stacks : stack의 이용현황을 보여줌 q show buffers : buffer의 이용현황을 보여줌 q show interface : 각 interface에 대한 정보를 보여줌 q show flash : flash의 내용을 보여줌 q show starup-config : NVRAM에 있는 configurtaion file을 보여줌. show running-config의 결과와 내용이 다를 수 있음. IOS 10. 3이하에서는 show config를 이용했었음

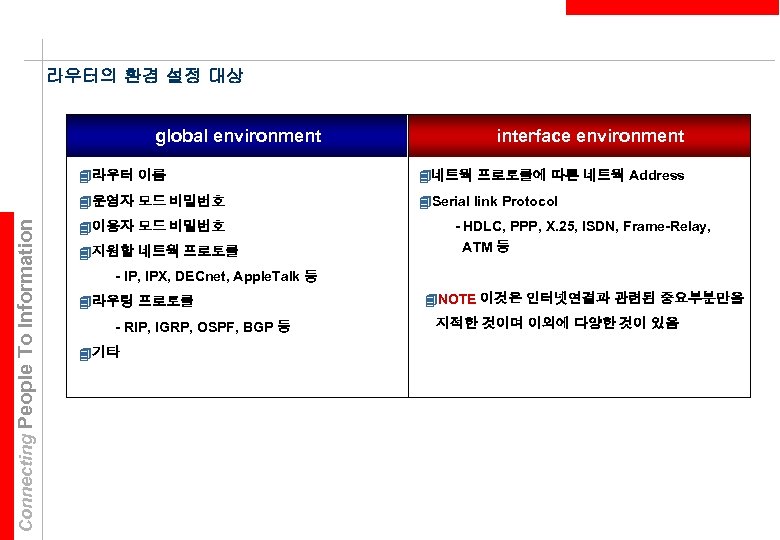

라우터의 환경 설정 대상 global environment interface environment 4네트웍 프로토클에 따른 네트웍 Address 4운영자 모드 비밀번호 Connecting People To Information 4라우터 이름 4 Serial link Protocol 4이용자 모드 비밀번호 4지원할 네트웍 프로토클 - HDLC, PPP, X. 25, ISDN, Frame-Relay, ATM 등 - IP, IPX, DECnet, Apple. Talk 등 4라우팅 프로토클 - RIP, IGRP, OSPF, BGP 등 4기타 4 NOTE 이것은 인터넷연결과 관련된 중요부분만을 지적한 것이며 이외에 다양한 것이 있음

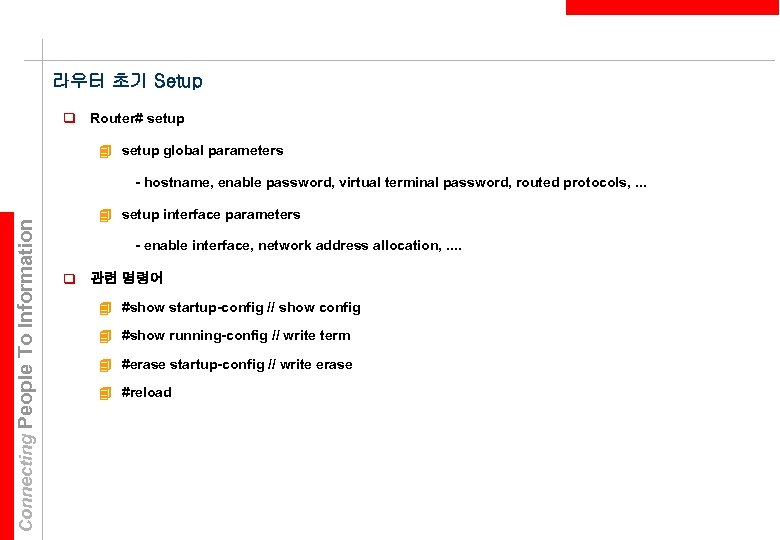

라우터 초기 Setup q Router# setup 4 setup global parameters Connecting People To Information - hostname, enable password, virtual terminal password, routed protocols, . . . 4 setup interface parameters - enable interface, network address allocation, . . q 관련 명령어 4 #show startup-config // show config 4 #show running-config // write term 4 #erase startup-config // write erase 4 #reload

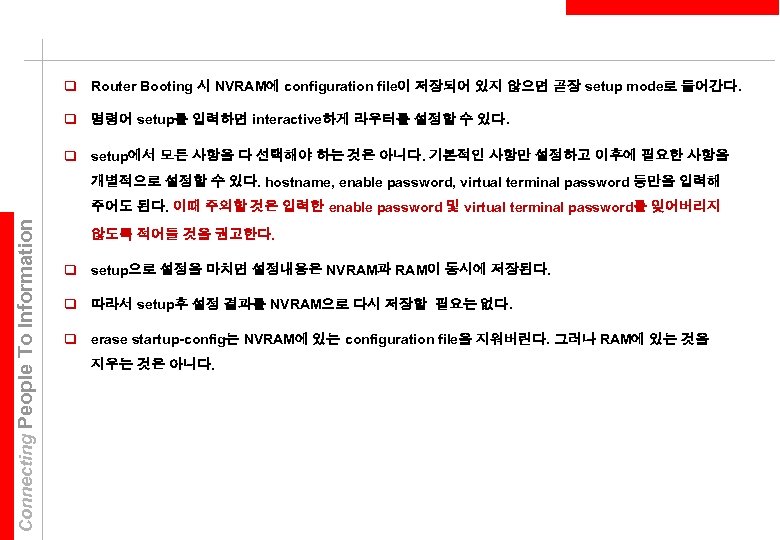

q Router Booting 시 NVRAM에 configuration file이 저장되어 있지 않으면 곧장 setup mode로 들어간다. q 명령어 setup를 입력하면 interactive하게 라우터를 설정할 수 있다. q setup에서 모든 사항을 다 선택해야 하는 것은 아니다. 기본적인 사항만 설정하고 이후에 필요한 사항을 개별적으로 설정할 수 있다. hostname, enable password, virtual terminal password 등만을 입력해 Connecting People To Information 주어도 된다. 이때 주의할 것은 입력한 enable password 및 virtual terminal password를 잊어버리지 않도록 적어둘 것을 권고한다. q setup으로 설정을 마치면 설정내용은 NVRAM과 RAM이 동시에 저장된다. q 따라서 setup후 설정 결과를 NVRAM으로 다시 저장할 필요는 없다. q erase startup-config는 NVRAM에 있는 configuration file을 지워버린다. 그러나 RAM에 있는 것을 지우는 것은 아니다.

Configuration File 수정 방법 config terminal show running-config // write term Connecting People To Information show startup-config // show config erase startup-config // write erase 폐기 config memory NVRAM copy running-config startup-config // wirte memory copy tftp running-config // config net copy running-config tftp // wirte net q privileged mode에서 ‘config terminal’을 입력한 후 RAM 및 NVRAM에 있는 configuration file을 수정할 수 있음 q IOS 10. 3 이하에서는 // 이후에 표시된 명령어 이용해야 함

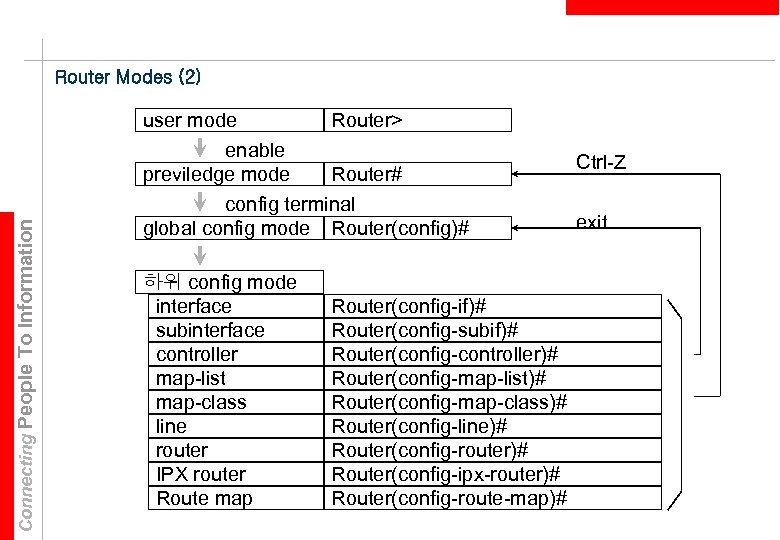

Router Modes (2) Router> enable previledge mode Connecting People To Information user mode Router# config terminal global config mode Router(config)# 하위 config mode interface subinterface controller map-list map-class line router IPX router Route map Router(config-if)# Router(config-subif)# Router(config-controller)# Router(config-map-list)# Router(config-map-class)# Router(config-line)# Router(config-router)# Router(config-ipx-router)# Router(config-route-map)# Ctrl-Z exit

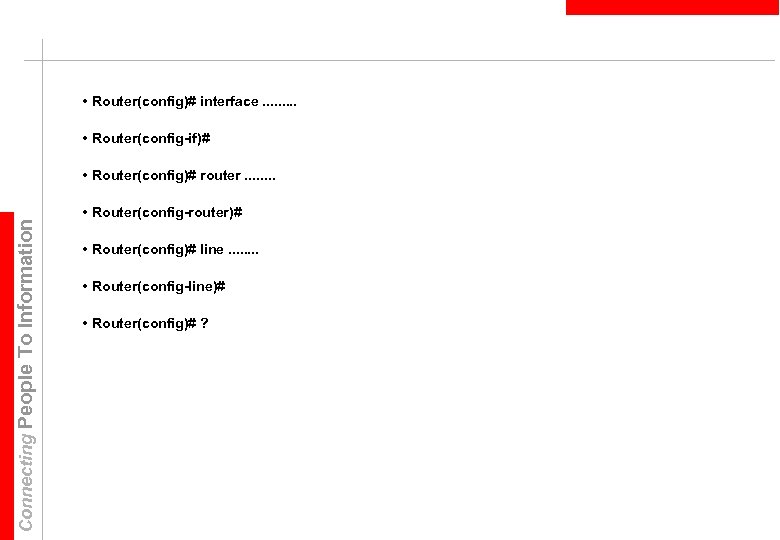

• Router(config)# interface. . • Router(config-if)# Connecting People To Information • Router(config)# router. . . . • Router(config-router)# • Router(config)# line. . . . • Router(config-line)# • Router(config)# ?

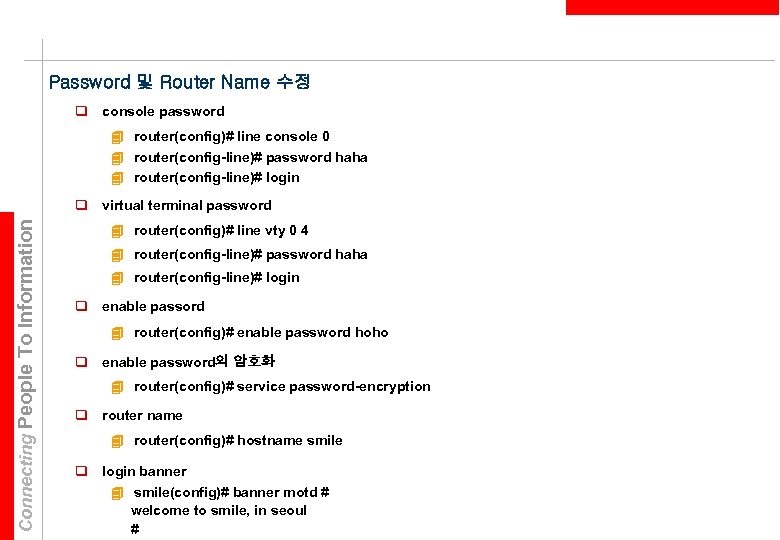

Password 및 Router Name 수정 q console password 4 router(config)# line console 0 4 router(config-line)# password haha 4 router(config-line)# login Connecting People To Information q virtual terminal password 4 router(config)# line vty 0 4 4 router(config-line)# password haha 4 router(config-line)# login q enable passord 4 router(config)# enable password hoho q enable password의 암호화 4 router(config)# service password-encryption q router name 4 router(config)# hostname smile q login banner 4 smile(config)# banner motd # welcome to smile, in seoul #

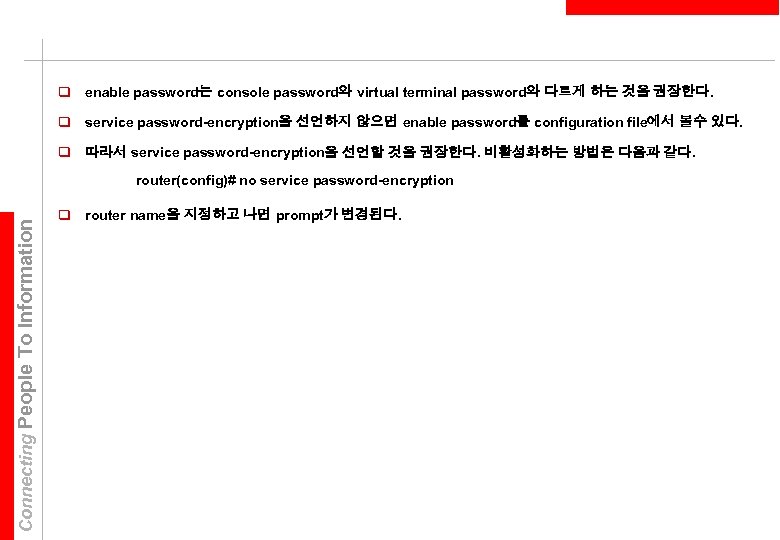

q enable password는 console password와 virtual terminal password와 다르게 하는 것을 권장한다. q service password-encryption을 선언하지 않으면 enable password를 configuration file에서 볼수 있다. q 따라서 service password-encryption을 선언할 것을 권장한다. 비활성화하는 방법은 다음과 같다. Connecting People To Information router(config)# no service password-encryption q router name을 지정하고 나면 prompt가 변경된다.

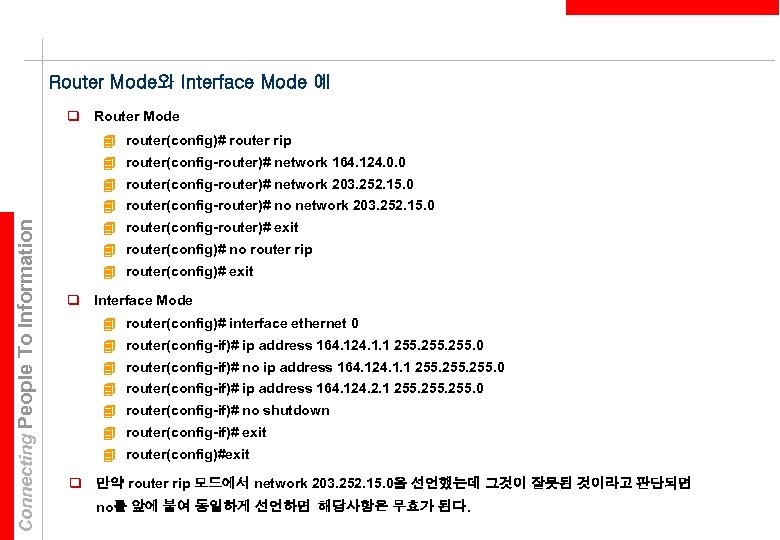

Router Mode와 Interface Mode 예 q Router Mode 4 router(config)# router rip 4 router(config-router)# network 164. 124. 0. 0 4 router(config-router)# network 203. 252. 15. 0 Connecting People To Information 4 router(config-router)# no network 203. 252. 15. 0 4 router(config-router)# exit 4 router(config)# no router rip 4 router(config)# exit q Interface Mode 4 router(config)# interface ethernet 0 4 router(config-if)# ip address 164. 124. 1. 1 255. 0 4 router(config-if)# no ip address 164. 124. 1. 1 255. 0 4 router(config-if)# ip address 164. 124. 2. 1 255. 0 4 router(config-if)# no shutdown 4 router(config-if)# exit 4 router(config)#exit q 만약 router rip 모드에서 network 203. 252. 15. 0을 선언했는데 그것이 잘못된 것이라고 판단되면 no를 앞에 붙여 동일하게 선언하면 해당사항은 무효가 된다.

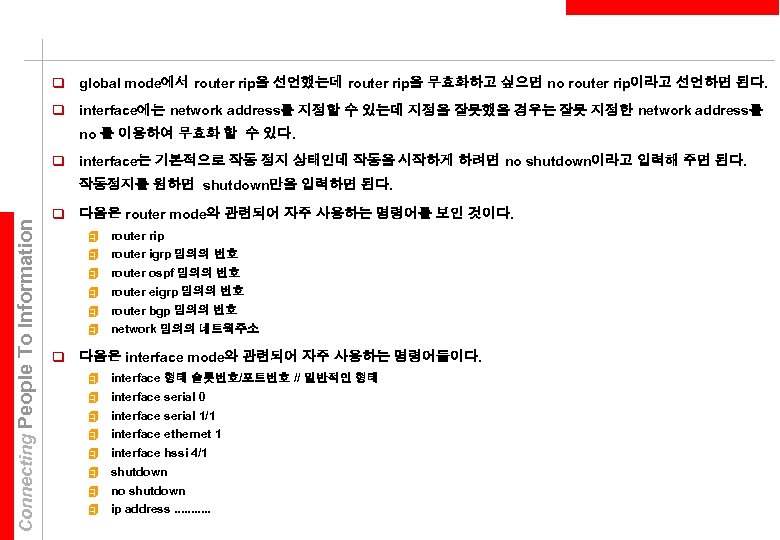

q global mode에서 router rip을 선언했는데 router rip을 무효화하고 싶으면 no router rip이라고 선언하면 된다. q interface에는 network address를 지정할 수 있는데 지정을 잘못했을 경우는 잘못 지정한 network address를 no 를 이용하여 무효화 할 수 있다. q interface는 기본적으로 작동 정지 상태인데 작동을 시작하게 하려면 no shutdown이라고 입력해 주면 된다. Connecting People To Information 작동정지를 원하면 shutdown만을 입력하면 된다. q 다음은 router mode와 관련되어 자주 사용하는 명령어를 보인 것이다. 4 4 4 router rip router igrp 임의의 번호 router ospf 임의의 번호 router eigrp 임의의 번호 router bgp 임의의 번호 network 임의의 네트웍주소 q 다음은 interface mode와 관련되어 자주 사용하는 명령어들이다. 4 4 4 4 interface 형태 슬롯번호/포트번호 // 일반적인 형태 interface serial 0 interface serial 1/1 interface ethernet 1 interface hssi 4/1 shutdown no shutdown ip address. . .

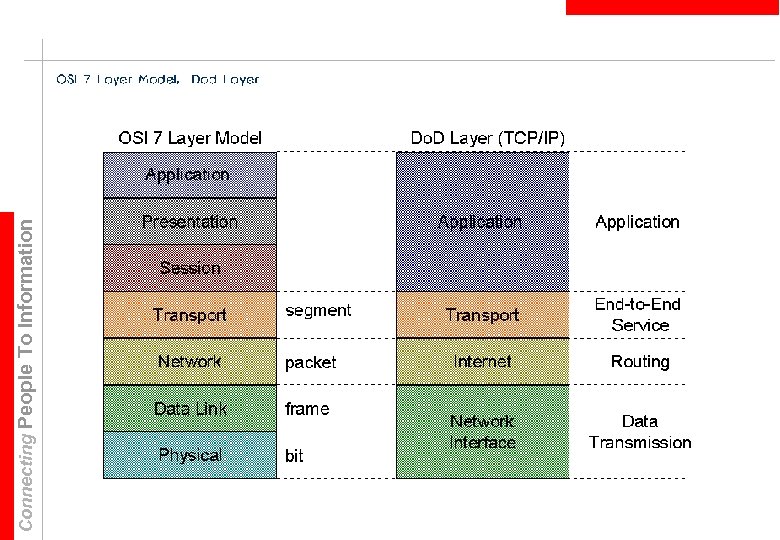

TCP/IP Protocol (Dod Layer) TCP/IP Protocol OSI 7 Layer Model Connecting People To Information Application Presentation Application Session Transport Network Data Link Physical F T P 21 Port No. Protocol No. Transport Internet Network Interface T E L N E T 23 S M T P IP T F T P S N M P 25 TCP D N S 53 69 161 UDP 6 ICMP ARP Network Interface 17 RARP

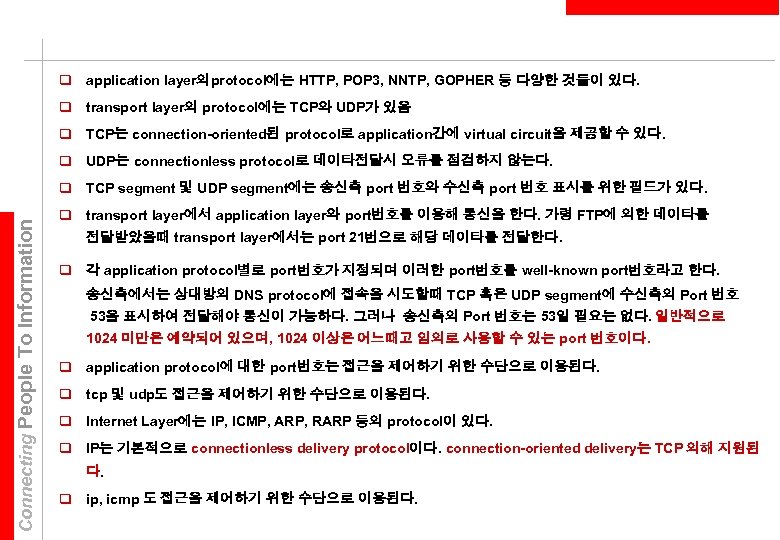

q application layer의protocol에는 HTTP, POP 3, NNTP, GOPHER 등 다양한 것들이 있다. q transport layer의 protocol에는 TCP와 UDP가 있음 q TCP는 connection-oriented된 protocol로 application간에 virtual circuit을 제공할 수 있다. q UDP는 connectionless protocol로 데이타전달시 오류를 점검하지 않는다. Connecting People To Information q TCP segment 및 UDP segment에는 송신측 port 번호와 수신측 port 번호 표시를 위한 필드가 있다. q transport layer에서 application layer와 port번호를 이용해 통신을 한다. 가령 FTP에 의한 데이타를 전달받았을때 transport layer에서는 port 21번으로 해당 데이타를 전달한다. q 각 application protocol별로 port번호가 지정되며 이러한 port번호를 well-known port번호라고 한다. 송신측에서는 상대방의 DNS protocol에 접속을 시도할때 TCP 혹은 UDP segment에 수신측의 Port 번호 53을 표시하여 전달해야 통신이 가능하다. 그러나 송신측의 Port 번호는 53일 필요는 없다. 일반적으로 1024 미만은 예약되어 있으며, 1024 이상은 어느때고 임의로 사용할 수 있는 port 번호이다. q application protocol에 대한 port번호는 접근을 제어하기 위한 수단으로 이용된다. q tcp 및 udp도 접근을 제어하기 위한 수단으로 이용된다. q Internet Layer에는 IP, ICMP, ARP, RARP 등의 protocol이 있다. q IP는 기본적으로 connectionless delivery protocol이다. connection-oriented delivery는 TCP 의해 지원된 다. q ip, icmp 도 접근을 제어하기 위한 수단으로 이용된다.

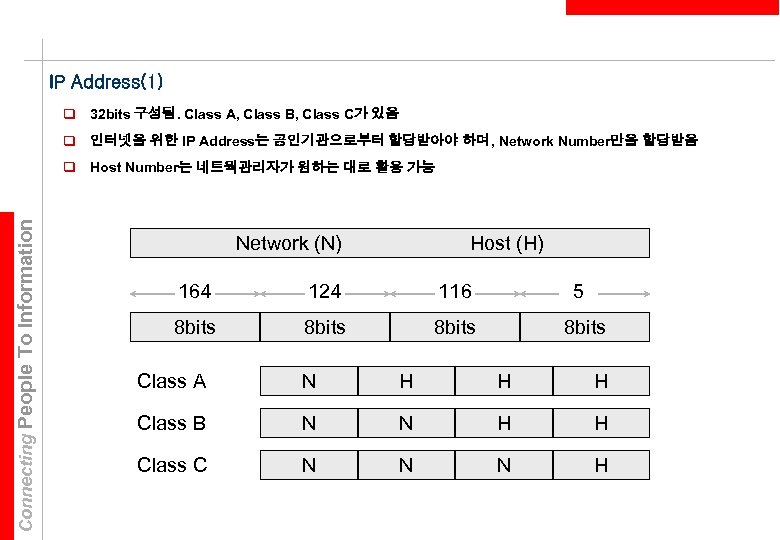

IP Address(1) q 32 bits 구성됨. Class A, Class B, Class C가 있음 q 인터넷을 위한 IP Address는 공인기관으로부터 할당받아야 하며, Network Number만을 할당받음 Connecting People To Information q Host Number는 네트웍관리자가 원하는 대로 활용 가능 Network (N) Host (H) 164 124 116 8 bits 5 8 bits Class A N H H H Class B N N H H Class C N N N H

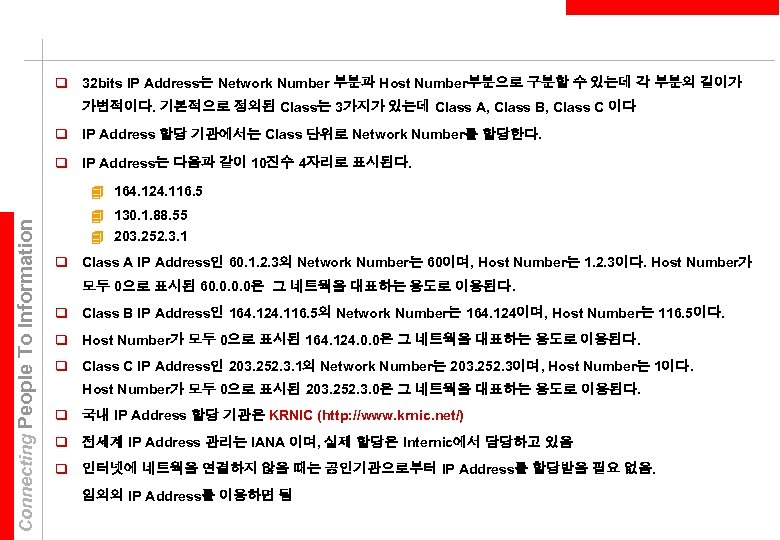

q 32 bits IP Address는 Network Number 부분과 Host Number부분으로 구분할 수 있는데 각 부분의 길이가 가변적이다. 기본적으로 정의된 Class는 3가지가 있는데 Class A, Class B, Class C 이다 q IP Address 할당 기관에서는 Class 단위로 Network Number를 할당한다. q IP Address는 다음과 같이 10진수 4자리로 표시된다. Connecting People To Information 4 164. 124. 116. 5 4 130. 1. 88. 55 4 203. 252. 3. 1 q Class A IP Address인 60. 1. 2. 3의 Network Number는 60이며, Host Number는 1. 2. 3이다. Host Number가 모두 0으로 표시된 60. 0은 그 네트웍을 대표하는 용도로 이용된다. q Class B IP Address인 164. 124. 116. 5의 Network Number는 164. 124이며, Host Number는 116. 5이다. q Host Number가 모두 0으로 표시된 164. 124. 0. 0은 그 네트웍을 대표하는 용도로 이용된다. q Class C IP Address인 203. 252. 3. 1의 Network Number는 203. 252. 3이며, Host Number는 1이다. Host Number가 모두 0으로 표시된 203. 252. 3. 0은 그 네트웍을 대표하는 용도로 이용된다. q 국내 IP Address 할당 기관은 KRNIC (http: //www. krnic. net/) q 전세계 IP Address 관리는 IANA 이며, 실제 할당은 Internic에서 담당하고 있음 q 인터넷에 네트웍을 연결하지 않을 때는 공인기관으로부터 IP Address를 할당받을 필요 없음. 임의의 IP Address를 이용하면 됨

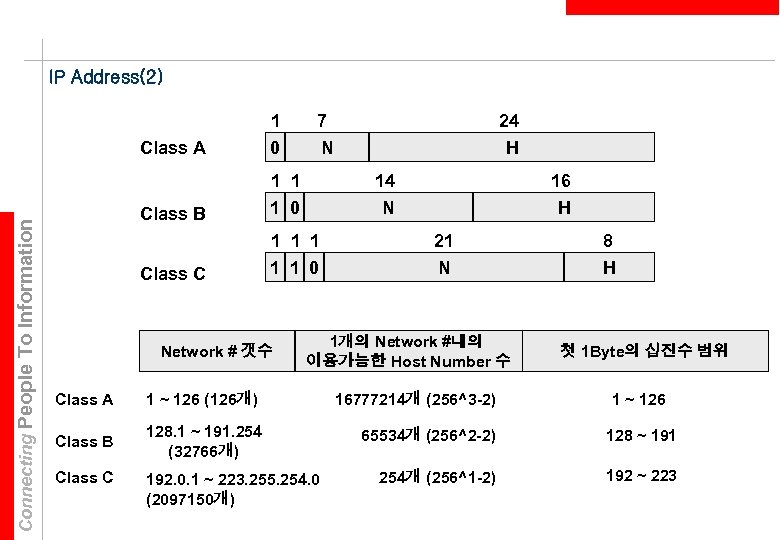

IP Address(2) Connecting People To Information Class A 1 0 Class B 1 1 1 0 Class C 1 1 1 0 Network # 갯수 7 N 24 H 14 N 16 H 21 N 1개의 Network #내의 이용가능한 Host Number 수 8 H 첫 1 Byte의 십진수 범위 Class A 1 ~ 126 (126개) 16777214개 (256^3 -2) Class B 128. 1 ~ 191. 254 (32766개) 65534개 (256^2 -2) 128 ~ 191 254개 (256^1 -2) 192 ~ 223 Class C 192. 0. 1 ~ 223. 255. 254. 0 (2097150개) 1 ~ 126

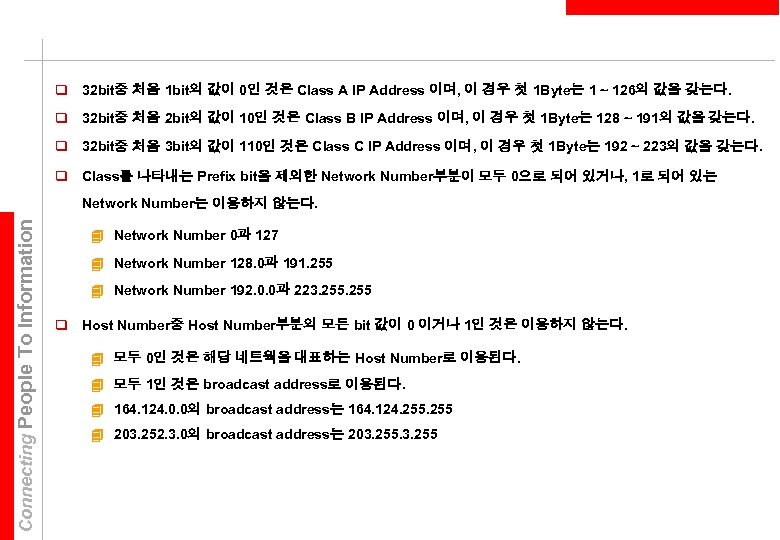

q 32 bit중 처음 1 bit의 값이 0인 것은 Class A IP Address 이며, 이 경우 첫 1 Byte는 1 ~ 126의 값을 갖는다. q 32 bit중 처음 2 bit의 값이 10인 것은 Class B IP Address 이며, 이 경우 첫 1 Byte는 128 ~ 191의 값을 갖는다. q 32 bit중 처음 3 bit의 값이 110인 것은 Class C IP Address 이며, 이 경우 첫 1 Byte는 192 ~ 223의 값을 갖는다. q Class를 나타내는 Prefix bit을 제외한 Network Number부분이 모두 0으로 되어 있거나, 1로 되어 있는 Connecting People To Information Network Number는 이용하지 않는다. 4 Network Number 0과 127 4 Network Number 128. 0과 191. 255 4 Network Number 192. 0. 0과 223. 255 q Host Number중 Host Number부분의 모든 bit 값이 0 이거나 1인 것은 이용하지 않는다. 4 모두 0인 것은 해당 네트웍을 대표하는 Host Number로 이용된다. 4 모두 1인 것은 broadcast address로 이용된다. 4 164. 124. 0. 0의 broadcast address는 164. 124. 255 4 203. 252. 3. 0의 broadcast address는 203. 255

Network별 Network Number 할당 164. 124. 100. 3 q LAN, WAN별로 동일한 Network 164. 124. 1. 2 Number를 이용함 164. 124. 180. 5 q WAN (serial link)에서는 2개의 Host Connecting People To Information Number만 이용하며 나머지는 모두 net. A 사용하지 못함 164. 124. 0. 1 q 시스템의 Interface별로 Host A Number를 이용함 203. 252. 2. 1 net. B net. C 130. 1. 50. 0 130. 1. 100. 10 203. 252. 2. 2 B net. D 203. 252. 3. 2 203. 252. 3. 1 203. 252. 3. 3

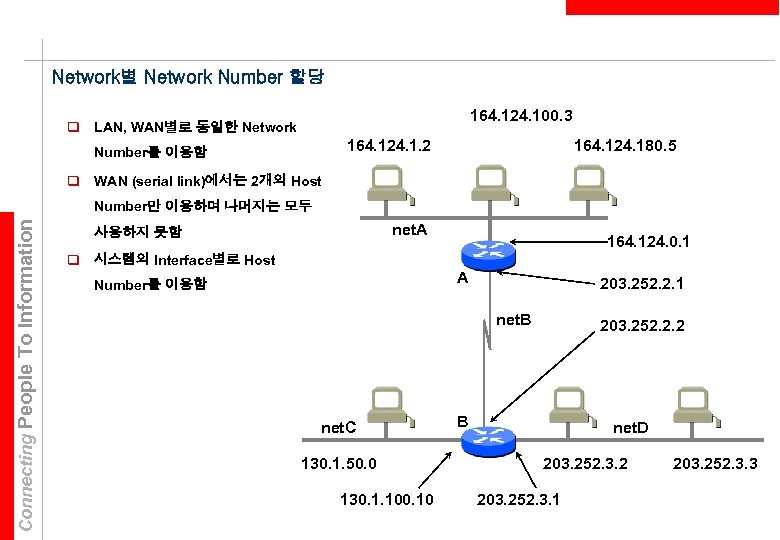

q 각 네트웍별로 다른 Network Number를 할당하여야 함 q 각 네트웍에 접속되어 있는 시스템의 Interface들은 다른 Host Number를 가짐 q 한 시스템이 여러개의 Interface로 다른 여러개의 네트웍에 접속되어 있을 경우 각 Interface별로 다른 Network Number와 Host Number를 갖는다. Connecting People To Information q 라우터 A는 Ethernet Interface와 Serial Interface를 갖는데 각각 IP Address 164. 124. 0. 1과 203. 252. 2. 1을 갖고 있다. q serial link로 이루어진 네트웍에도 Network Number와 Host Number가 할당된다는 사실에 유의하자. q 시스템이 6개만(라우터 제외) 있을때 위와 같이 네트웍을 구성해야 한다면 적어도 4개의 Network Number가 필요하다. 위 그림에서는 Class B Network Number 2개와 Class C Network Number 2개가 이용되었는데 이것은 IP Address의 심한 낭비를 보여주는 한 예이다. q 현재까지의 개념에 따라 IP Address를 보다 효율적으로 이용하고자 한다면 Class C Network Number 4개를 이용하는 것이 바람직하다. 그러나 Class C Network Number 4개면 최대 1020개의 시스템을 접속해 이용할 수 있는데 결과적으로 약 1000개 이상의 Host Number를 낭비하고 있는 것이다. q IP Address의 효율적인 이용을 위해 Subnetting 을 활용하면 된다.

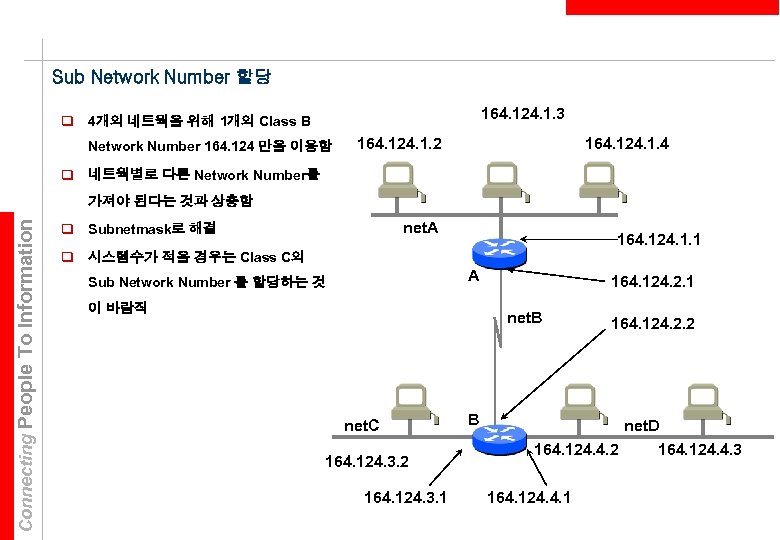

Sub Network Number 할당 164. 124. 1. 3 q 4개의 네트웍을 위해 1개의 Class B Network Number 164. 124 만을 이용함 164. 124. 1. 2 164. 124. 1. 4 q 네트웍별로 다른 Network Number를 Connecting People To Information 가져야 된다는 것과 상충함 net. A q Subnetmask로 해결 164. 124. 1. 1 q 시스템수가 적을 경우는 Class C의 A Sub Network Number 를 할당하는 것 이 바람직 164. 124. 2. 1 net. B net. C 164. 124. 3. 2 164. 124. 3. 1 164. 124. 2. 2 B net. D 164. 124. 4. 2 164. 124. 4. 1 164. 124. 4. 3

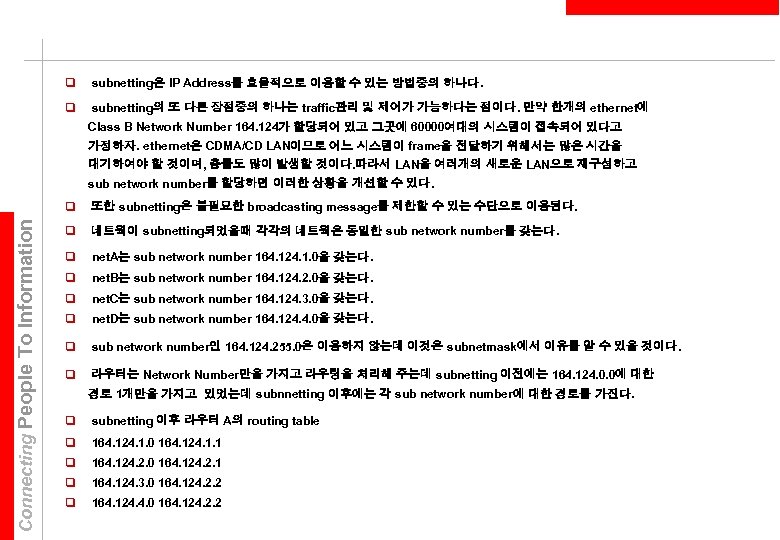

q subnetting은 IP Address를 효율적으로 이용할 수 있는 방법중의 하나다. q subnetting의 또 다른 장점중의 하나는 traffic관리 및 제어가 가능하다는 점이다. 만약 한개의 ethernet에 Class B Network Number 164. 124가 할당되어 있고 그곳에 60000여대의 시스템이 접속되어 있다고 가정하자. ethernet은 CDMA/CD LAN이므로 어느 시스템이 frame을 전달하기 위해서는 많은 시간을 대기하여야 할 것이며, 충돌도 많이 발생할 것이다. 따라서 LAN을 여러개의 새로운 LAN으로 재구성하고 sub network number를 할당하면 이러한 상황을 개선할 수 있다. Connecting People To Information q 또한 subnetting은 불필요한 broadcasting message를 제한할 수 있는 수단으로 이용된다. q 네트웍이 subnetting되었을때 각각의 네트웍은 동일한 sub network number를 갖는다. q net. A는 sub network number 164. 124. 1. 0을 갖는다. q net. B는 sub network number 164. 124. 2. 0을 갖는다. q net. C는 sub network number 164. 124. 3. 0을 갖는다. q net. D는 sub network number 164. 124. 4. 0을 갖는다. q sub network number인 164. 124. 255. 0은 이용하지 않는데 이것은 subnetmask에서 이유를 알 수 있을 것이다. q 라우터는 Network Number만을 가지고 라우팅을 처리해 주는데 subnetting 이전에는 164. 124. 0. 0에 대한 경로 1개만을 가지고 있었는데 subnnetting 이후에는 각 sub network number에 대한 경로를 가진다. q subnetting 이후 라우터 A의 routing table q 164. 124. 1. 0 164. 124. 1. 1 q 164. 124. 2. 0 164. 124. 2. 1 q 164. 124. 3. 0 164. 124. 2. 2 q 164. 124. 4. 0 164. 124. 2. 2

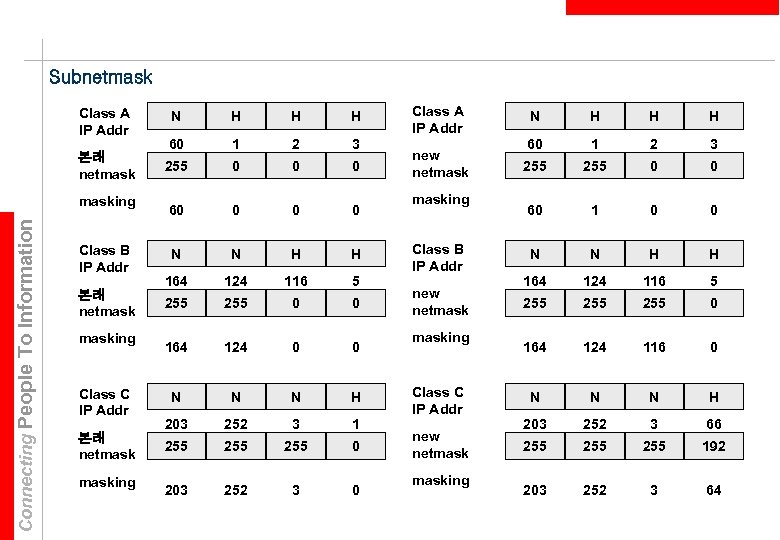

Subnetmask Class A IP Addr 본래 netmask Connecting People To Information masking Class B IP Addr 본래 netmasking Class C IP Addr 본래 netmasking N H H H 60 1 2 3 255 0 0 0 60 0 N N H H 164 124 116 5 255 0 0 164 124 0 0 N N N H 203 252 3 1 255 255 0 203 252 3 0 Class A IP Addr new netmasking Class B IP Addr new netmasking Class C IP Addr new netmasking N H H H 60 1 2 3 255 0 0 60 1 0 0 N N H H 164 124 116 5 255 255 0 164 124 116 0 N N N H 203 252 3 66 255 255 192 203 252 3 64

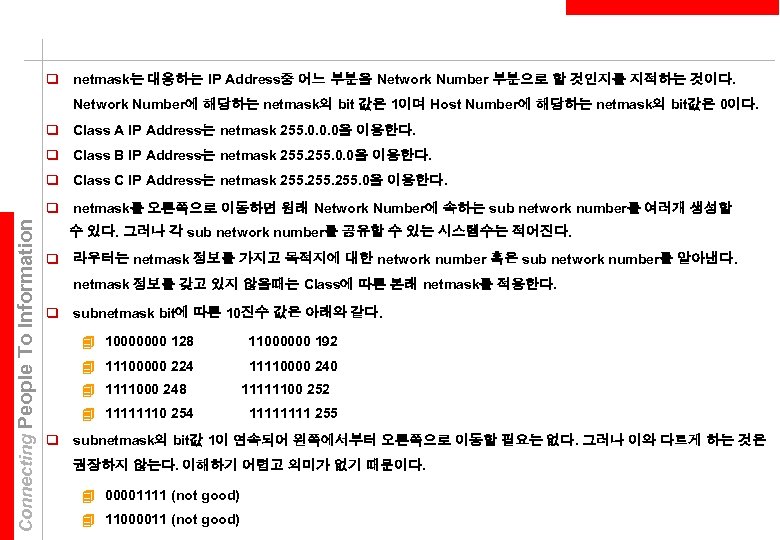

q netmask는 대응하는 IP Address중 어느 부분을 Network Number 부분으로 할 것인지를 지적하는 것이다. Network Number에 해당하는 netmask의 bit 값은 1이며 Host Number에 해당하는 netmask의 bit값은 0이다. q Class A IP Address는 netmask 255. 0. 0. 0을 이용한다. q Class B IP Address는 netmask 255. 0. 0을 이용한다. q Class C IP Address는 netmask 255. 0을 이용한다. Connecting People To Information q netmask를 오른쪽으로 이동하면 원래 Network Number에 속하는 sub network number를 여러개 생성할 수 있다. 그러나 각 sub network number를 공유할 수 있는 시스템수는 적어진다. q 라우터는 netmask 정보를 가지고 목적지에 대한 network number 혹은 sub network number를 알아낸다. netmask 정보를 갖고 있지 않을때는 Class에 따른 본래 netmask를 적용한다. q subnetmask bit에 따른 10진수 값은 아래와 같다. 4 10000000 128 11000000 192 4 11100000 224 11110000 240 4 1111000 248 4 11111110 254 11111100 252 1111 255 q subnetmask의 bit값 1이 연속되어 왼쪽에서부터 오른쪽으로 이동할 필요는 없다. 그러나 이와 다르게 하는 것은 권장하지 않는다. 이해하기 어렵고 의미가 없기 때문이다. 4 00001111 (not good) 4 11000011 (not good)

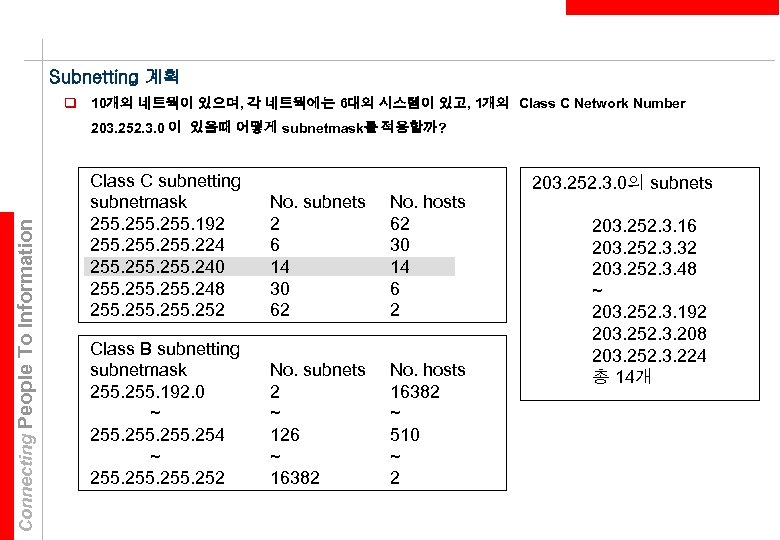

Subnetting 계획 q 10개의 네트웍이 있으며, 각 네트웍에는 6대의 시스템이 있고, 1개의 Class C Network Number Connecting People To Information 203. 252. 3. 0 이 있을때 어떻게 subnetmask를 적용할까? Class C subnetting subnetmask 255. 192 255. 224 255. 240 255. 248 255. 252 No. subnets 2 6 14 30 62 No. hosts 62 30 14 6 2 Class B subnetting subnetmask 255. 192. 0 ~ 255. 254 ~ 255. 252 No. subnets 2 ~ 126 ~ 16382 No. hosts 16382 ~ 510 ~ 2 203. 252. 3. 0의 subnets 203. 252. 3. 16 203. 252. 3. 32 203. 252. 3. 48 ~ 203. 252. 3. 192 203. 252. 3. 208 203. 252. 3. 224 총 14개

Basic Network Configuration 130. 2. 2/24 130. 120. 0. 2/16 130. 1. 1/24 Connecting People To Information s 0 e 0 B 130. 120. 0. 1/16 s 0 s 1 130. 2. 1/24 C 130. 140. 0. 1/16 e 0 130. 140. 0. 2/16 e 0 D e 0 A e 1 130. 150. 0. 1/16 e 1 130. 100. 1. 1/24 e 1 130. 150. 0. 2/16 E q /16은 subnetmask가 1 bit~16 bit까지 1임을 의미하므로 255. 0. 0을 의미 q /24은 subnetmask가 1 bit~24 bit까지 1임을 의미하므로 255. 0을 의미 q e 0는 interface ethernet 0를 의미, s 0는 interface serial 0를 의미

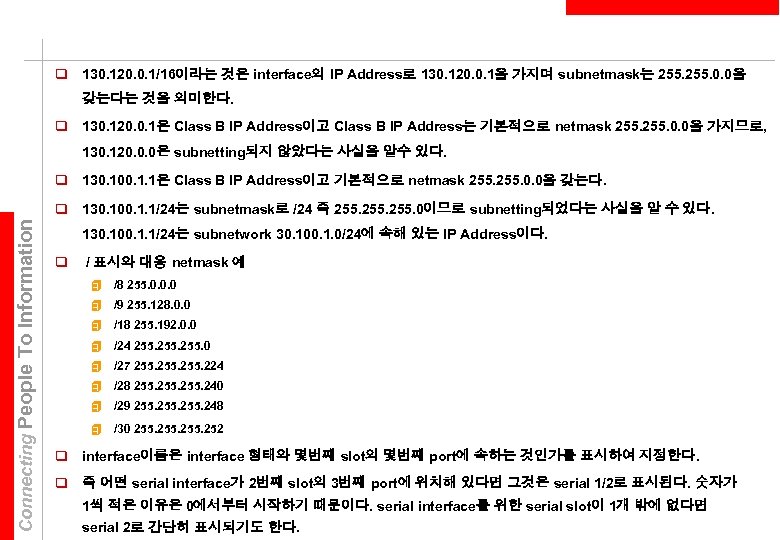

q 130. 120. 0. 1/16이라는 것은 interface의 IP Address로 130. 120. 0. 1을 가지며 subnetmask는 255. 0. 0을 갖는다는 것을 의미한다. q 130. 120. 0. 1은 Class B IP Address이고 Class B IP Address는 기본적으로 netmask 255. 0. 0을 가지므로, 130. 120. 0. 0은 subnetting되지 않았다는 사실을 알수 있다. q 130. 100. 1. 1은 Class B IP Address이고 기본적으로 netmask 255. 0. 0을 갖는다. Connecting People To Information q 130. 100. 1. 1/24는 subnetmask로 /24 즉 255. 0이므로 subnetting되었다는 사실을 알 수 있다. 130. 100. 1. 1/24는 subnetwork 30. 100. 1. 0/24에 속해 있는 IP Address이다. q / 표시와 대응 netmask 예 4 /8 255. 0. 0. 0 4 /9 255. 128. 0. 0 4 /18 255. 192. 0. 0 4 /24 255. 0 4 /27 255. 224 4 /28 255. 240 4 /29 255. 248 4 /30 255. 252 q interface이름은 interface 형태와 몇번째 slot의 몇번째 port에 속하는 것인가를 표시하여 지정한다. q 즉 어떤 serial interface가 2번째 slot의 3번째 port에 위치해 있다면 그것은 serial 1/2로 표시된다. 숫자가 1씩 적은 이유은 0에서부터 시작하기 때문이다. serial interface를 위한 serial slot이 1개 밖에 없다면 serial 2로 간단히 표시되기도 한다.

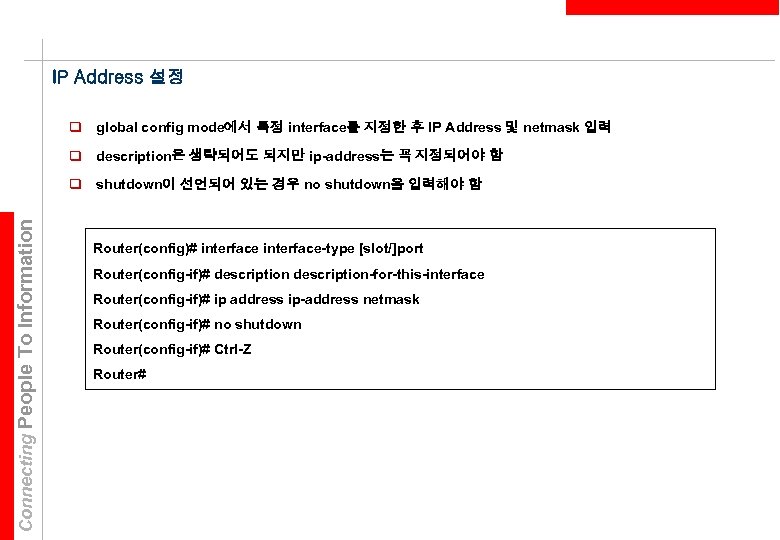

IP Address 설정 q global config mode에서 특정 interface를 지정한 후 IP Address 및 netmask 입력 q description은 생략되어도 되지만 ip-address는 꼭 지정되어야 함 Connecting People To Information q shutdown이 선언되어 있는 경우 no shutdown을 입력해야 함 Router(config)# interface-type [slot/]port Router(config-if)# description-for-this-interface Router(config-if)# ip address ip-address netmask Router(config-if)# no shutdown Router(config-if)# Ctrl-Z Router#

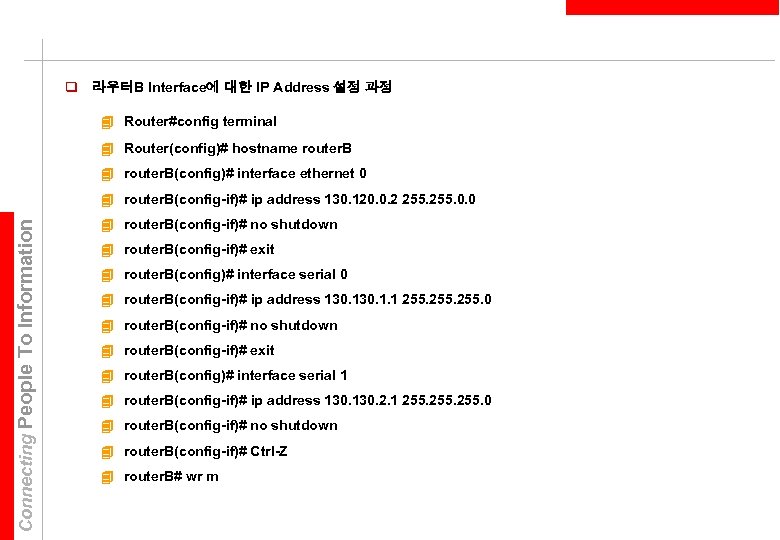

q 라우터B Interface에 대한 IP Address 설정 과정 4 Router#config terminal 4 Router(config)# hostname router. B 4 router. B(config)# interface ethernet 0 Connecting People To Information 4 router. B(config-if)# ip address 130. 120. 0. 2 255. 0. 0 4 router. B(config-if)# no shutdown 4 router. B(config-if)# exit 4 router. B(config)# interface serial 0 4 router. B(config-if)# ip address 130. 1. 1 255. 0 4 router. B(config-if)# no shutdown 4 router. B(config-if)# exit 4 router. B(config)# interface serial 1 4 router. B(config-if)# ip address 130. 2. 1 255. 0 4 router. B(config-if)# no shutdown 4 router. B(config-if)# Ctrl-Z 4 router. B# wr m

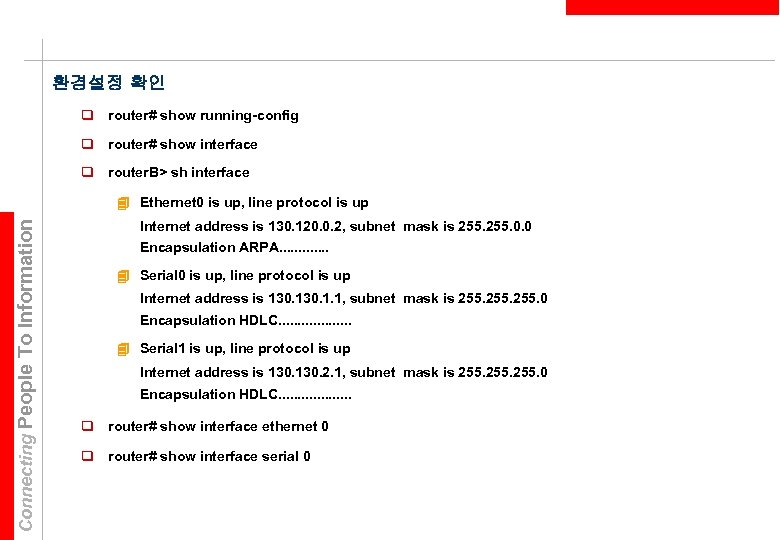

환경설정 확인 q router# show running-config q router# show interface q router. B> sh interface Connecting People To Information 4 Ethernet 0 is up, line protocol is up Internet address is 130. 120. 0. 2, subnet mask is 255. 0. 0 Encapsulation ARPA. . . 4 Serial 0 is up, line protocol is up Internet address is 130. 1. 1, subnet mask is 255. 0 Encapsulation HDLC. . . . . 4 Serial 1 is up, line protocol is up Internet address is 130. 2. 1, subnet mask is 255. 0 Encapsulation HDLC. . . . . q router# show interface ethernet 0 q router# show interface serial 0

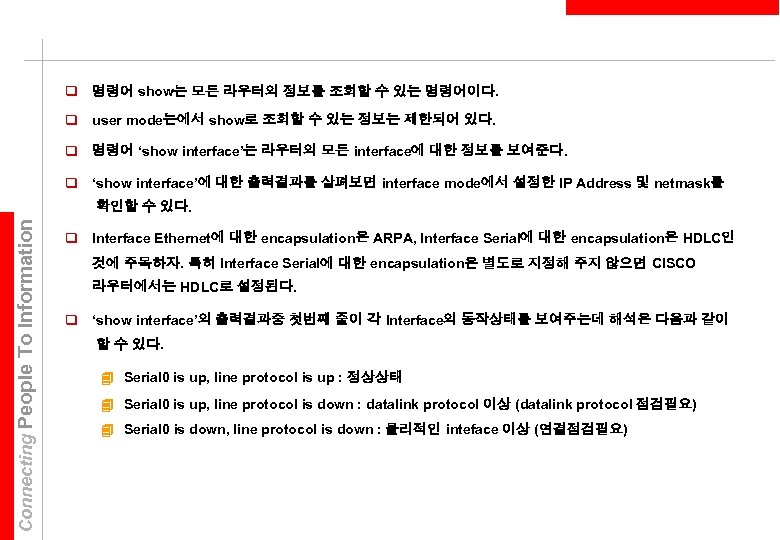

q 명령어 show는 모든 라우터의 정보를 조회할 수 있는 명령어이다. q user mode는에서 show로 조회할 수 있는 정보는 제한되어 있다. q 명령어 ‘show interface’는 라우터의 모든 interface에 대한 정보를 보여준다. q ‘show interface’에 대한 출력결과를 살펴보면 interface mode에서 설정한 IP Address 및 netmask를 Connecting People To Information 확인할 수 있다. q Interface Ethernet에 대한 encapsulation은 ARPA, Interface Serial에 대한 encapsulation은 HDLC인 것에 주목하자. 특히 Interface Serial에 대한 encapsulation은 별도로 지정해 주지 않으면 CISCO 라우터에서는 HDLC로 설정된다. q ‘show interface’의 출력결과중 첫번째 줄이 각 Interface의 동작상태를 보여주는데 해석은 다음과 같이 할 수 있다. 4 Serial 0 is up, line protocol is up : 정상상태 4 Serial 0 is up, line protocol is down : datalink protocol 이상 (datalink protocol 점검필요) 4 Serial 0 is down, line protocol is down : 물리적인 inteface 이상 (연결점검필요)

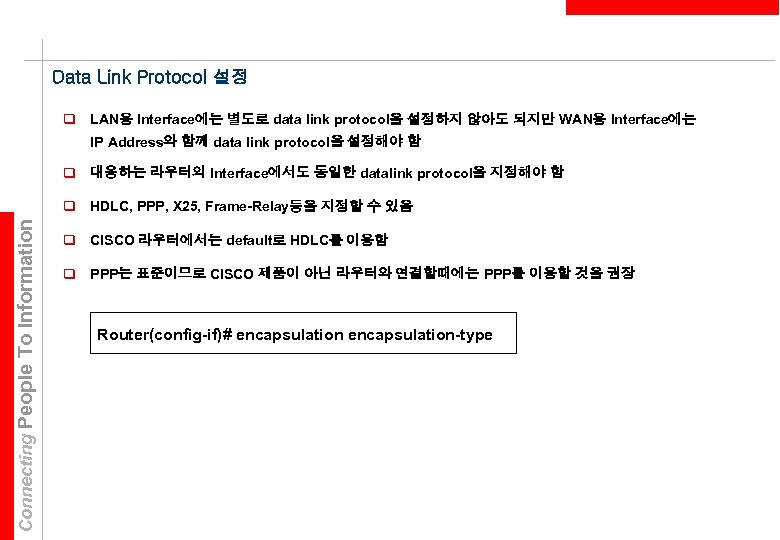

Data Link Protocol 설정 q LAN용 Interface에는 별도로 data link protocol을 설정하지 않아도 되지만 WAN용 Interface에는 IP Address와 함께 data link protocol을 설정해야 함 q 대응하는 라우터의 Interface에서도 동일한 datalink protocol을 지정해야 함 Connecting People To Information q HDLC, PPP, X 25, Frame-Relay등을 지정할 수 있음 q CISCO 라우터에서는 default로 HDLC를 이용함 q PPP는 표준이므로 CISCO 제품이 아닌 라우터와 연결할때에는 PPP를 이용할 것을 권장 Router(config-if)# encapsulation-type

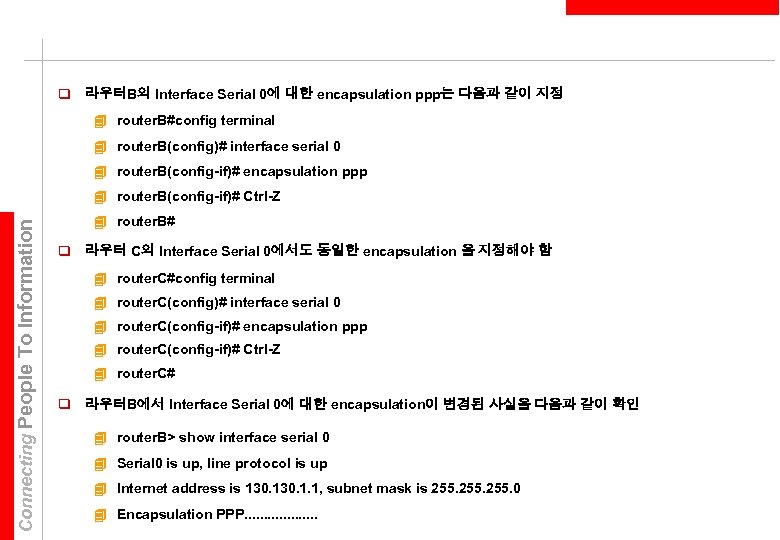

q 라우터B의 Interface Serial 0에 대한 encapsulation ppp는 다음과 같이 지정 4 router. B#config terminal 4 router. B(config)# interface serial 0 4 router. B(config-if)# encapsulation ppp Connecting People To Information 4 router. B(config-if)# Ctrl-Z 4 router. B# q 라우터 C의 Interface Serial 0에서도 동일한 encapsulation 을 지정해야 함 4 router. C#config terminal 4 router. C(config)# interface serial 0 4 router. C(config-if)# encapsulation ppp 4 router. C(config-if)# Ctrl-Z 4 router. C# q 라우터B에서 Interface Serial 0에 대한 encapsulation이 변경된 사실을 다음과 같이 확인 4 router. B> show interface serial 0 4 Serial 0 is up, line protocol is up 4 Internet address is 130. 1. 1, subnet mask is 255. 0 4 Encapsulation PPP. . . . .

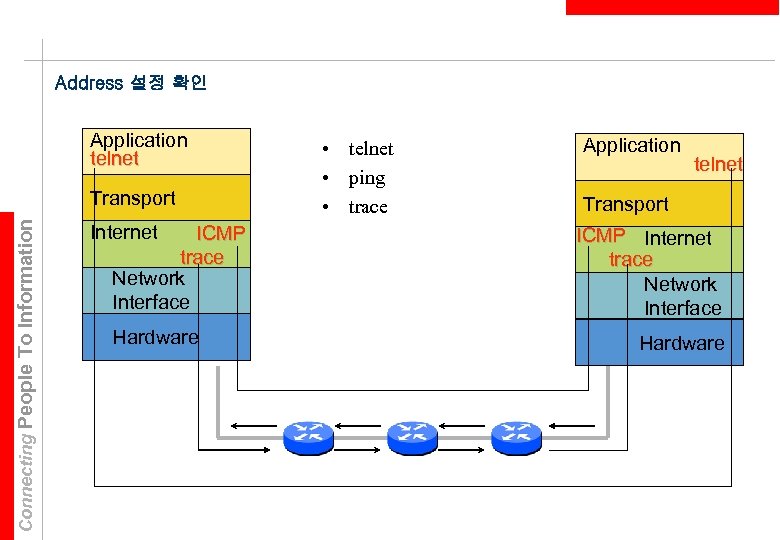

Address 설정 확인 Application telnet Connecting People To Information Transport Internet ICMP trace Network Interface Hardware • telnet • ping • trace Application telnet Transport ICMP Internet trace Network Interface Hardware

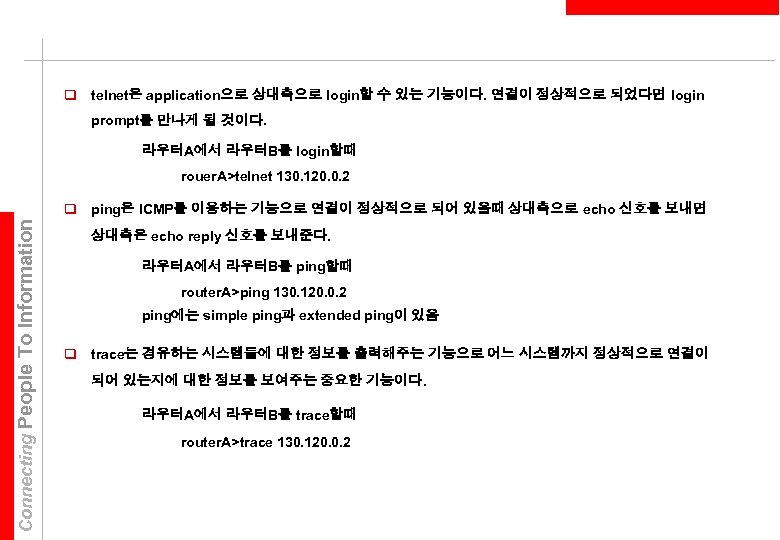

q telnet은 application으로 상대측으로 login할 수 있는 기능이다. 연결이 정상적으로 되었다면 login prompt를 만나게 될 것이다. 라우터A에서 라우터B를 login할때 rouer. A>telnet 130. 120. 0. 2 Connecting People To Information q ping은 ICMP를 이용하는 기능으로 연결이 정상적으로 되어 있을때 상대측으로 echo 신호를 보내면 상대측은 echo reply 신호를 보내준다. 라우터A에서 라우터B를 ping할때 router. A>ping 130. 120. 0. 2 ping에는 simple ping과 extended ping이 있음 q trace는 경유하는 시스템들에 대한 정보를 출력해주는 기능으로 어느 시스템까지 정상적으로 연결이 되어 있는지에 대한 정보를 보여주는 중요한 기능이다. 라우터A에서 라우터B를 trace할때 router. A>trace 130. 120. 0. 2

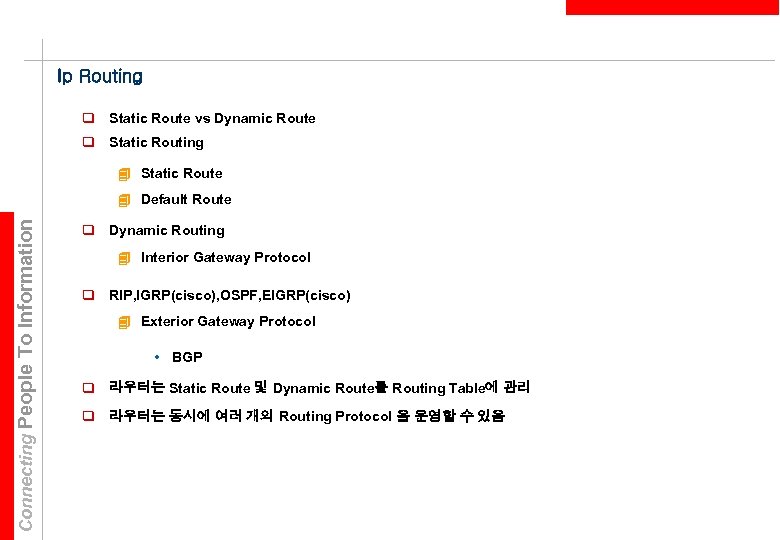

Ip Routing q Static Route vs Dynamic Route q Static Routing 4 Static Route Connecting People To Information 4 Default Route q Dynamic Routing 4 Interior Gateway Protocol q RIP, IGRP(cisco), OSPF, EIGRP(cisco) 4 Exterior Gateway Protocol • BGP q 라우터는 Static Route 및 Dynamic Route를 Routing Table에 관리 q 라우터는 동시에 여러 개의 Routing Protocol 을 운영할 수 있음

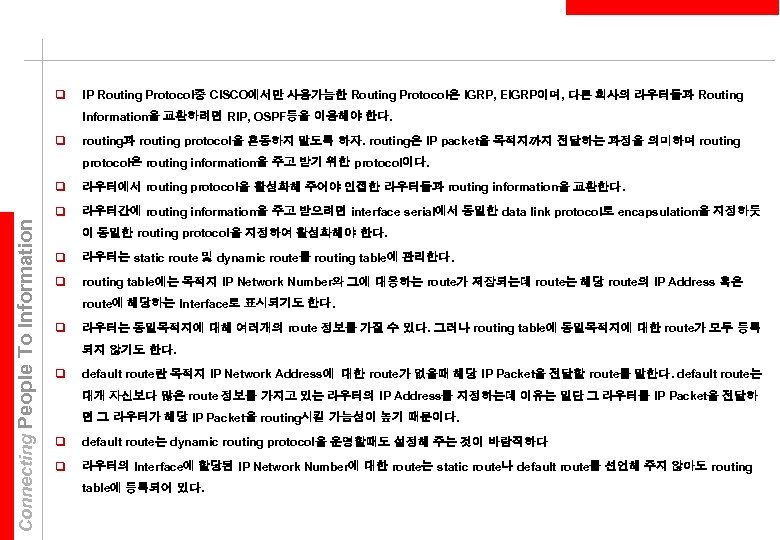

q IP Routing Protocol중 CISCO에서만 사용가능한 Routing Protocol은 IGRP, EIGRP이며, 다른 회사의 라우터들과 Routing Information을 교환하려면 RIP, OSPF등을 이용해야 한다. q routing과 routing protocol을 혼동하지 말도록 하자. routing은 IP packet을 목적지까지 전달하는 과정을 의미하며 routing protocol은 routing information을 주고 받기 위한 protocol이다. 라우터에서 routing protocol을 활성화해 주어야 인접한 라우터들과 routing information을 교환한다. q Connecting People To Information q 라우터간에 routing information을 주고 받으려면 interface serial에서 동일한 data link protocol로 encapsulation을 지정하듯 이 동일한 routing protocol을 지정하여 활성화해야 한다. q 라우터는 static route 및 dynamic route를 routing table에 관리한다. q routing table에는 목적지 IP Network Number와 그에 대응하는 route가 저장되는데 route는 해당 route의 IP Address 혹은 route에 해당하는 Interface로 표시되기도 한다. q 라우터는 동일목적지에 대해 여러개의 route 정보를 가질 수 있다. 그러나 routing table에 동일목적지에 대한 route가 모두 등록 되지 않기도 한다. q default route란 목적지 IP Network Address에 대한 route가 없을때 해당 IP Packet을 전달할 route를 말한다. default route는 대개 자신보다 많은 route 정보를 가지고 있는 라우터의 IP Address를 지정하는데 이유는 일단 그 라우터를 IP Packet을 전달하 면 그 라우터가 해당 IP Packet을 routing시킬 가능성이 높기 때문이다. q default route는 dynamic routing protocol을 운영할때도 설정해 주는 것이 바람직하다 q 라우터의 Interface에 할당된 IP Network Number에 대한 route는 static route나 default route를 선언해 주지 않아도 routing table에 등록되어 있다.

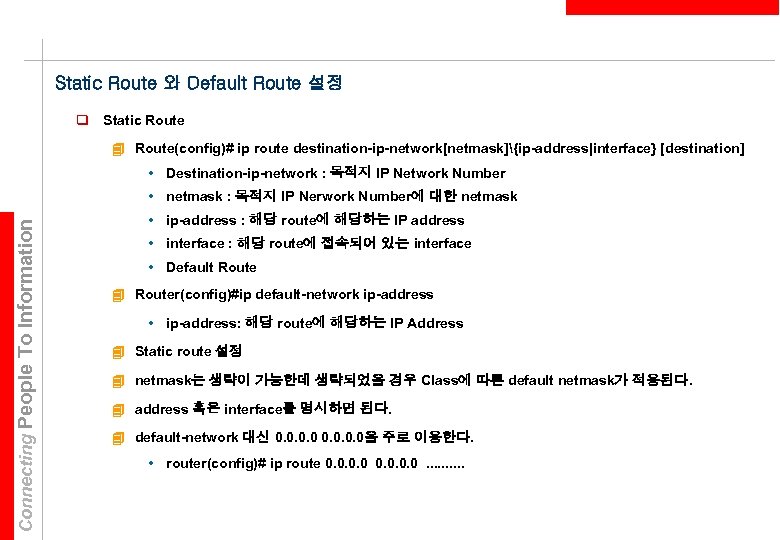

Static Route 와 Default Route 설정 q Static Route 4 Route(config)# ip route destination-ip-network[netmask]{ip-address|interface} [destination] • Destination-ip-network : 목적지 IP Network Number Connecting People To Information • netmask : 목적지 IP Nerwork Number에 대한 netmask • ip-address : 해당 route에 해당하는 IP address • interface : 해당 route에 접속되어 있는 interface • Default Route 4 Router(config)#ip default-network ip-address • ip-address: 해당 route에 해당하는 IP Address 4 Static route 설정 4 netmask는 생략이 가능한데 생략되었을 경우 Class에 따른 default netmask가 적용된다. 4 address 혹은 interface를 명시하면 된다. 4 default-network 대신 0. 0을 주로 이용한다. • router(config)# ip route 0. 0. .

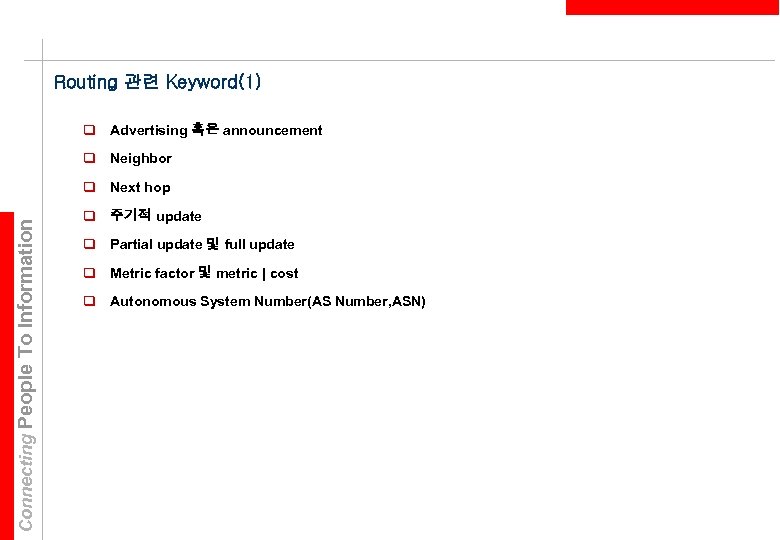

Routing 관련 Keyword(1) q Advertising 혹은 announcement q Neighbor Connecting People To Information q Next hop q 주기적 update q Partial update 및 full update q Metric factor 및 metric | cost q Autonomous System Number(AS Number, ASN)

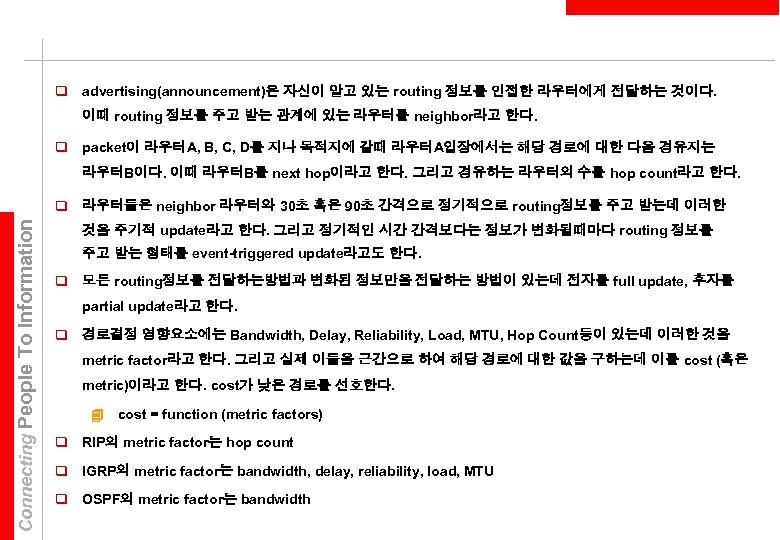

q advertising(announcement)은 자신이 알고 있는 routing 정보를 인접한 라우터에게 전달하는 것이다. 이때 routing 정보를 주고 받는 관계에 있는 라우터를 neighbor라고 한다. q packet이 라우터A, B, C, D를 지나 목적지에 갈때 라우터A입장에서는 해당 경로에 대한 다음 경유지는 라우터B이다. 이때 라우터B를 next hop이라고 한다. 그리고 경유하는 라우터의 수를 hop count라고 한다. Connecting People To Information q 라우터들은 neighbor 라우터와 30초 혹은 90초 간격으로 정기적으로 routing정보를 주고 받는데 이러한 것을 주기적 update라고 한다. 그리고 정기적인 시간 간격보다는 정보가 변화될때마다 routing 정보를 주고 받는 형태를 event-triggered update라고도 한다. q 모든 routing정보를 전달하는방법과 변화된 정보만을 전달하는 방법이 있는데 전자를 full update, 후자를 partial update라고 한다. q 경로결정 영향요소에는 Bandwidth, Delay, Reliability, Load, MTU, Hop Count등이 있는데 이러한 것을 metric factor라고 한다. 그리고 실제 이들을 근간으로 하여 해당 경로에 대한 값을 구하는데 이를 cost (혹은 metric)이라고 한다. cost가 낮은 경로를 선호한다. 4 cost = function (metric factors) q RIP의 metric factor는 hop count q IGRP의 metric factor는 bandwidth, delay, reliability, load, MTU q OSPF의 metric factor는 bandwidth

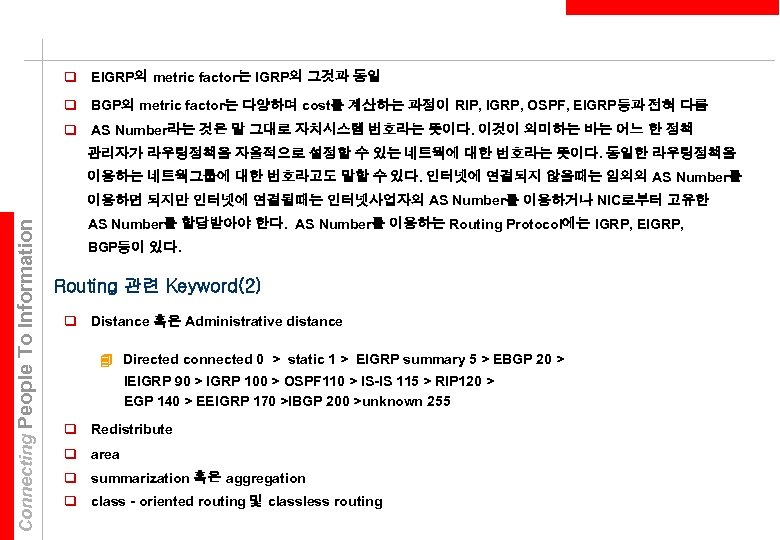

q EIGRP의 metric factor는 IGRP의 그것과 동일 q BGP의 metric factor는 다양하며 cost를 계산하는 과정이 RIP, IGRP, OSPF, EIGRP등과 전혀 다름 q AS Number라는 것은 말 그대로 자치시스템 번호라는 뜻이다. 이것이 의미하는 바는 어느 한 정책 관리자가 라우팅정책을 자율적으로 설정할 수 있는 네트웍에 대한 번호라는 뜻이다. 동일한 라우팅정책을 이용하는 네트웍그룹에 대한 번호라고도 말할 수 있다. 인터넷에 연결되지 않을때는 임의의 AS Number를 Connecting People To Information 이용하면 되지만 인터넷에 연결될때는 인터넷사업자의 AS Number를 이용하거나 NIC로부터 고유한 AS Number를 할당받아야 한다. AS Number를 이용하는 Routing Protocol에는 IGRP, EIGRP, BGP등이 있다. Routing 관련 Keyword(2) q Distance 혹은 Administrative distance 4 Directed connected 0 > static 1 > EIGRP summary 5 > EBGP 20 > IEIGRP 90 > IGRP 100 > OSPF 110 > IS-IS 115 > RIP 120 > EGP 140 > EEIGRP 170 >IBGP 200 >unknown 255 q Redistribute q area q summarization 혹은 aggregation q class - oriented routing 및 classless routing

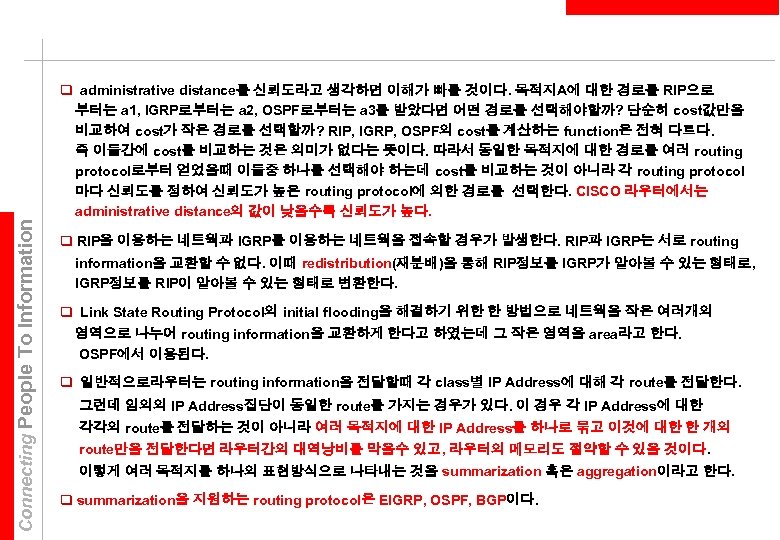

Connecting People To Information q administrative distance를 신뢰도라고 생각하면 이해가 빠를 것이다. 목적지A에 대한 경로를 RIP으로 부터는 a 1, IGRP로부터는 a 2, OSPF로부터는 a 3를 받았다면 어떤 경로를 선택해야할까? 단순히 cost값만을 비교하여 cost가 작은 경로를 선택할까? RIP, IGRP, OSPF의 cost를 계산하는 function은 전혀 다르다. 즉 이들간에 cost를 비교하는 것은 의미가 없다는 뜻이다. 따라서 동일한 목적지에 대한 경로를 여러 routing protocol로부터 얻었을때 이들중 하나를 선택해야 하는데 cost를 비교하는 것이 아니라 각 routing protocol 마다 신뢰도를 정하여 신뢰도가 높은 routing protocol에 의한 경로를 선택한다. CISCO 라우터에서는 administrative distance의 값이 낮을수록 신뢰도가 높다. q RIP을 이용하는 네트웍과 IGRP를 이용하는 네트웍을 접속할 경우가 발생한다. RIP과 IGRP는 서로 routing information을 교환할 수 없다. 이때 redistribution(재분배)을 통해 RIP정보를 IGRP가 알아볼 수 있는 형태로, IGRP정보를 RIP이 알아볼 수 있는 형태로 변환한다. q Link State Routing Protocol의 initial flooding을 해결하기 위한 한 방법으로 네트웍을 작은 여러개의 영역으로 나누어 routing information을 교환하게 한다고 하였는데 그 작은 영역을 area라고 한다. OSPF에서 이용된다. q 일반적으로라우터는 routing information을 전달할때 각 class별 IP Address에 대해 각 route를 전달한다. 그런데 임의의 IP Address집단이 동일한 route를 가지는 경우가 있다. 이 경우 각 IP Address에 대한 각각의 route를 전달하는 것이 아니라 여러 목적지에 대한 IP Address를 하나로 묶고 이것에 대한 한 개의 route만을 전달한다면 라우터간의 대역낭비를 막을수 있고, 라우터의 메모리도 절약할 수 있을 것이다. 이렇게 여러 목적지를 하나의 표현방식으로 나타내는 것을 summarization 혹은 aggregation이라고 한다. q summarization을 지원하는 routing protocol은 EIGRP, OSPF, BGP이다.

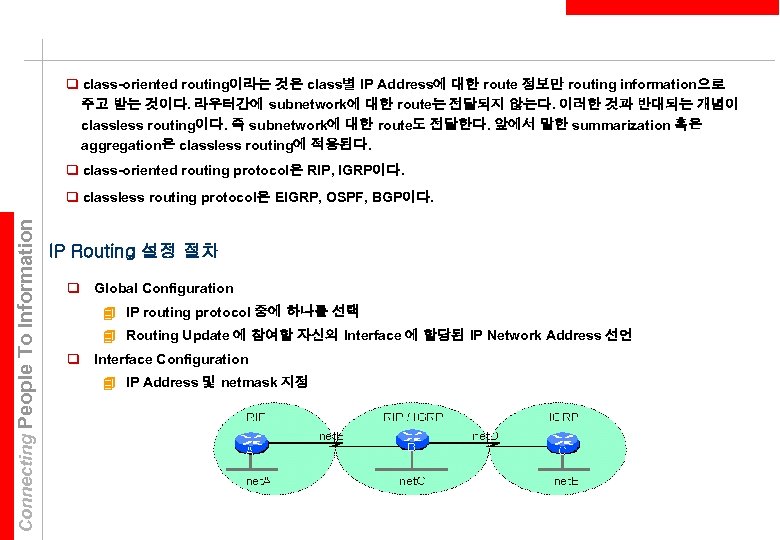

q class-oriented routing이라는 것은 class별 IP Address에 대한 route 정보만 routing information으로 주고 받는 것이다. 라우터간에 subnetwork에 대한 route는 전달되지 않는다. 이러한 것과 반대되는 개념이 classless routing이다. 즉 subnetwork에 대한 route도 전달한다. 앞에서 말한 summarization 혹은 aggregation은 classless routing에 적용된다. q class-oriented routing protocol은 RIP, IGRP이다. Connecting People To Information q classless routing protocol은 EIGRP, OSPF, BGP이다. IP Routing 설정 절차 q Global Configuration 4 IP routing protocol 중에 하나를 선택 4 Routing Update 에 참여할 자신의 Interface 에 할당된 IP Network Address 선언 q Interface Configuration 4 IP Address 및 netmask 지정

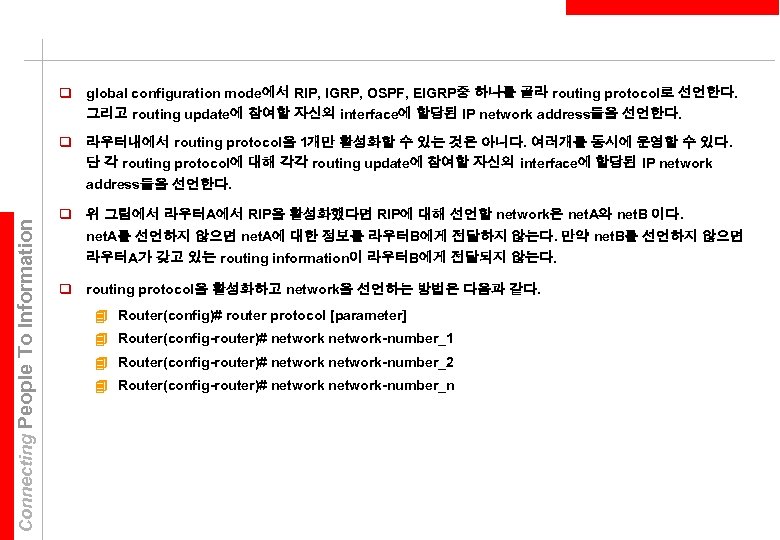

q global configuration mode에서 RIP, IGRP, OSPF, EIGRP중 하나를 골라 routing protocol로 선언한다. 그리고 routing update에 참여할 자신의 interface에 할당된 IP network address들을 선언한다. Connecting People To Information q 라우터내에서 routing protocol을 1개만 활성화할 수 있는 것은 아니다. 여러개를 동시에 운영할 수 있다. 단 각 routing protocol에 대해 각각 routing update에 참여할 자신의 interface에 할당된 IP network address들을 선언한다. q 위 그림에서 라우터A에서 RIP을 활성화했다면 RIP에 대해 선언할 network은 net. A와 net. B 이다. net. A를 선언하지 않으면 net. A에 대한 정보를 라우터B에게 전달하지 않는다. 만약 net. B를 선언하지 않으면 라우터A가 갖고 있는 routing information이 라우터B에게 전달되지 않는다. q routing protocol을 활성화하고 network을 선언하는 방법은 다음과 같다. 4 Router(config)# router protocol [parameter] 4 Router(config-router)# network-number_1 4 Router(config-router)# network-number_2 4 Router(config-router)# network-number_n

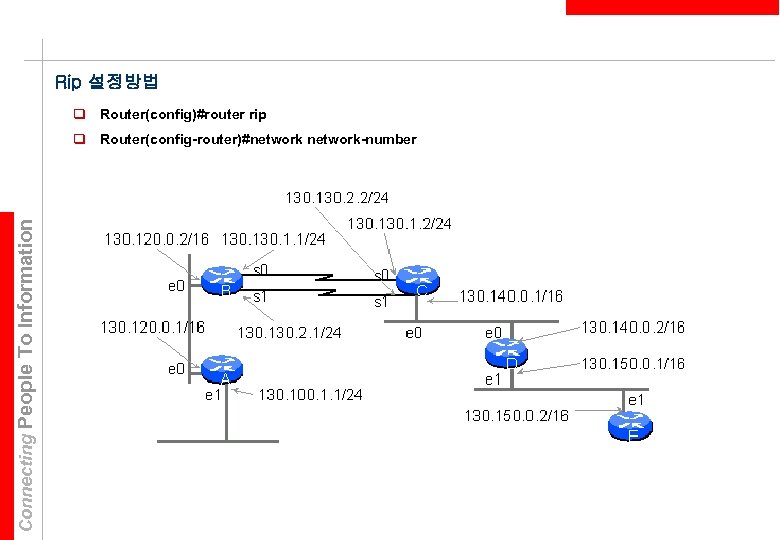

Rip 설정방법 q Router(config)#router rip Connecting People To Information q Router(config-router)#network-number

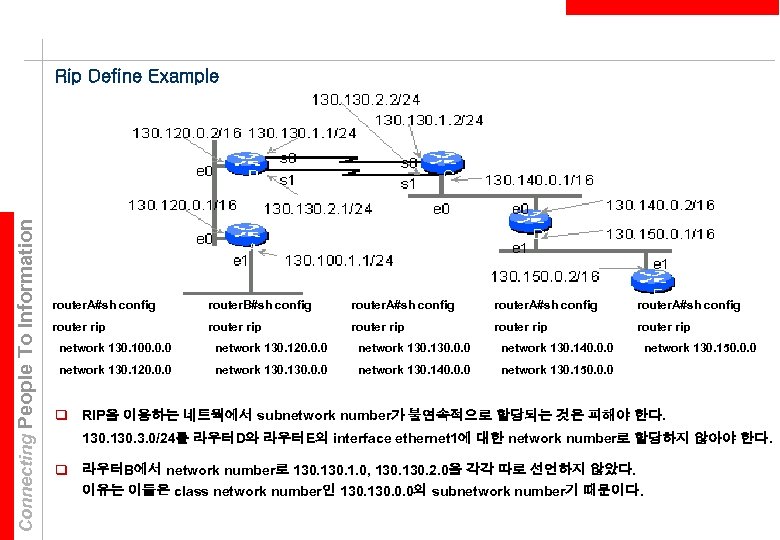

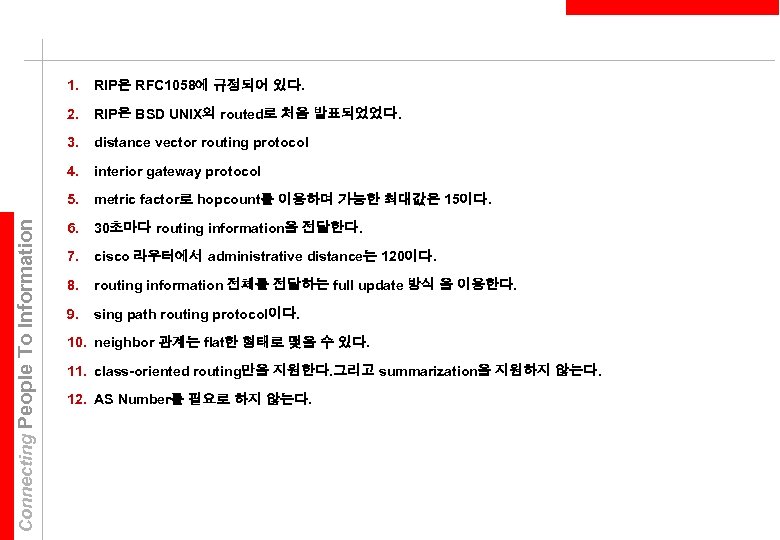

RIP은 RFC 1058에 규정되어 있다. 2. RIP은 BSD UNIX의 routed로 처음 발표되었었다. 3. distance vector routing protocol 4. interior gateway protocol 5. Connecting People To Information 1. metric factor로 hopcount를 이용하며 가능한 최대값은 15이다. 6. 30초마다 routing information을 전달한다. 7. cisco 라우터에서 administrative distance는 120이다. 8. routing information 전체를 전달하는 full update 방식 을 이용한다. 9. sing path routing protocol이다. 10. neighbor 관계는 flat한 형태로 맺을 수 있다. 11. class-oriented routing만을 지원한다. 그리고 summarization을 지원하지 않는다. 12. AS Number를 필요로 하지 않는다.

Connecting People To Information Rip Define Example router. A#sh config router. B#sh config router. A#sh config router rip router rip network 130. 100. 0. 0 network 130. 120. 0. 0 network 130. 140. 0. 0 network 130. 150. 0. 0 q RIP을 이용하는 네트웍에서 subnetwork number가 불연속적으로 할당되는 것은 피해야 한다. 130. 3. 0/24를 라우터D와 라우터E의 interface ethernet 1에 대한 network number로 할당하지 않아야 한다. q 라우터B에서 network number로 130. 1. 0, 130. 2. 0을 각각 따로 선언하지 않았다. 이유는 이들은 class network number인 130. 0. 0의 subnetwork number기 때문이다.

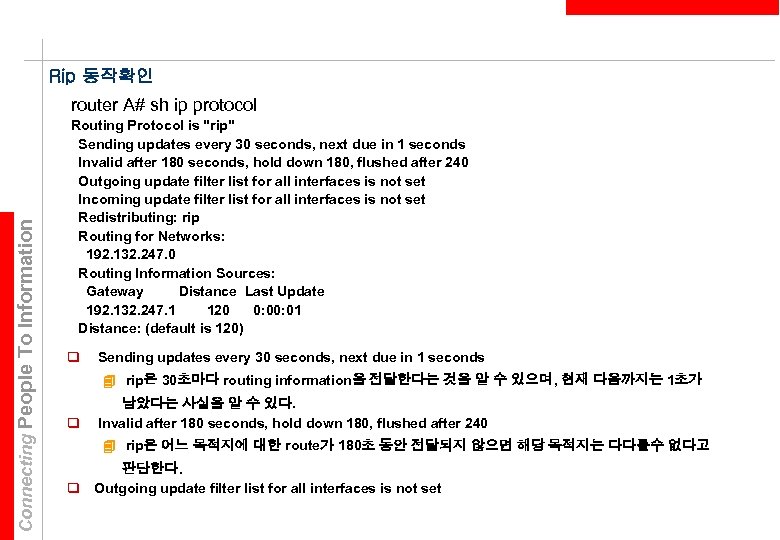

Rip 동작확인 Connecting People To Information router A# sh ip protocol Routing Protocol is "rip" Sending updates every 30 seconds, next due in 1 seconds Invalid after 180 seconds, hold down 180, flushed after 240 Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Redistributing: rip Routing for Networks: 192. 132. 247. 0 Routing Information Sources: Gateway Distance Last Update 192. 132. 247. 1 120 0: 01 Distance: (default is 120) q Sending updates every 30 seconds, next due in 1 seconds 4 rip은 30초마다 routing information을 전달한다는 것을 알 수 있으며, 현재 다음까지는 1초가 q 남았다는 사실을 알 수 있다. Invalid after 180 seconds, hold down 180, flushed after 240 4 rip은 어느 목적지에 대한 route가 180초 동안 전달되지 않으면 해당 목적지는 다다를수 없다고 q 판단한다. Outgoing update filter list for all interfaces is not set

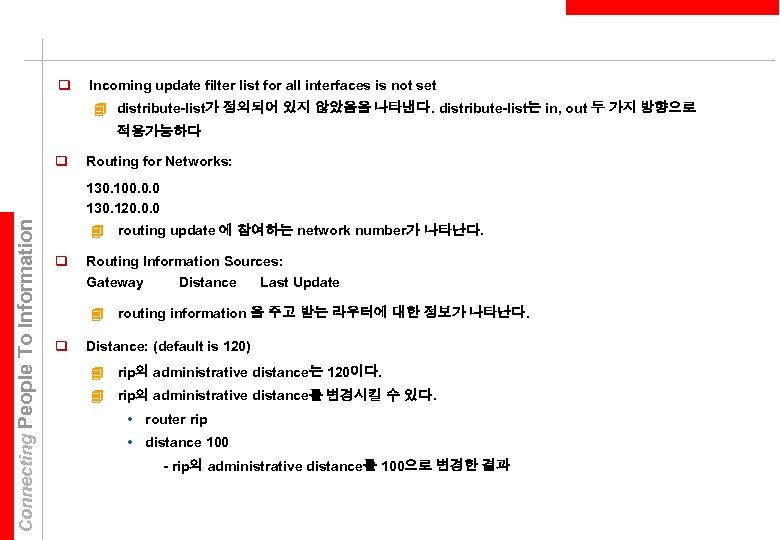

q Incoming update filter list for all interfaces is not set 4 distribute-list가 정의되어 있지 않았음을 나타낸다. distribute-list는 in, out 두 가지 방향으로 적용가능하다 q Routing for Networks: Connecting People To Information 130. 100. 0. 0 130. 120. 0. 0 4 routing update 에 참여하는 network number가 나타난다. q Routing Information Sources: Gateway Distance Last Update 4 routing information 을 주고 받는 라우터에 대한 정보가 나타난다. q Distance: (default is 120) 4 rip의 administrative distance는 120이다. 4 rip의 administrative distance를 변경시킬 수 있다. • router rip • distance 100 - rip의 administrative distance를 100으로 변경한 결과

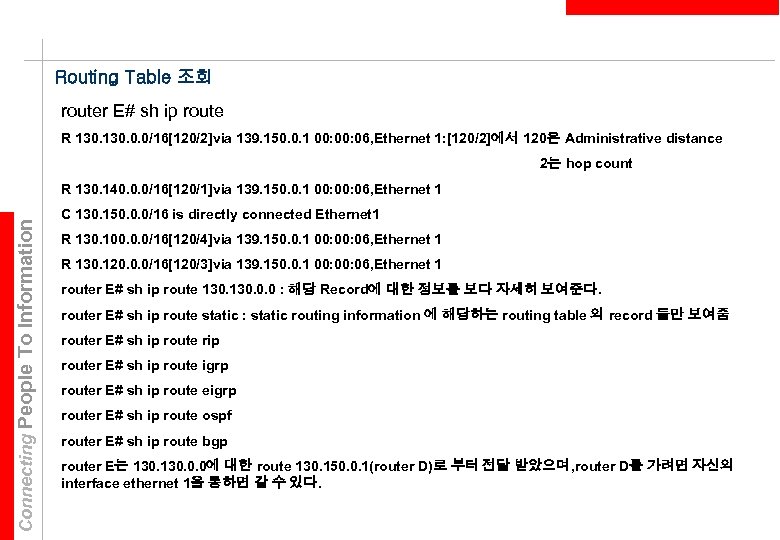

Routing Table 조회 router E# sh ip route R 130. 0. 0/16[120/2]via 139. 150. 0. 1 00: 06, Ethernet 1: [120/2]에서 120은 Administrative distance 2는 hop count Connecting People To Information R 130. 140. 0. 0/16[120/1]via 139. 150. 0. 1 00: 06, Ethernet 1 C 130. 150. 0. 0/16 is directly connected Ethernet 1 R 130. 100. 0. 0/16[120/4]via 139. 150. 0. 1 00: 06, Ethernet 1 R 130. 120. 0. 0/16[120/3]via 139. 150. 0. 1 00: 06, Ethernet 1 router E# sh ip route 130. 0. 0 : 해당 Record에 대한 정보를 보다 자세히 보여준다. router E# sh ip route static : static routing information 에 해당하는 routing table 의 record 들만 보여줌 router E# sh ip route rip router E# sh ip route igrp router E# sh ip route eigrp router E# sh ip route ospf router E# sh ip route bgp router E는 130. 0. 0에 대한 route 130. 150. 0. 1(router D)로 부터 전달 받았으며, router D를 가려면 자신의 interface ethernet 1을 통하면 갈 수 있다.

IGRP 설정방법 q Router(config)#router igrp as-number Connecting People To Information q Router(config-router)#network-number

q IGRP는 cisco사에서 개발한 것임. q distance vector routing protocol q interior gateway protocol q metric factor로bandwidth, delay, reliability, load, mtu를 이용한다. Connecting People To Information q 90초마다 routing information을 전달한다. 추가적으로 네트웍의 변화를 인지했을 경우 이를 인접한 라우터에게 즉시 전달해 준다. 이런 것을 Flash Update라고 한다. 이러한 특성때문에 convergence time이 rip보다 빠르다. q cisco 라우터에서 administrative distance는 100이다. q routing information 전체를 전달하는 full update 방식을 이용한다. q multi path routing protocol이다. 그렇지만 기본적으로 single path routing으로 설정되어 있으므로 multi path routing을 할 수 있도록 설정해주어야 한다. q neighbor 관계는 flat한 형태로 맺을 수 있다. q class-oriented routing만을 지원한다. 그리고 summarization을 지원하지 않는다. q AS Number를 필요로 한다. AS Number가 동일한 라우터끼리만 IGRP routing information을 교환한다.

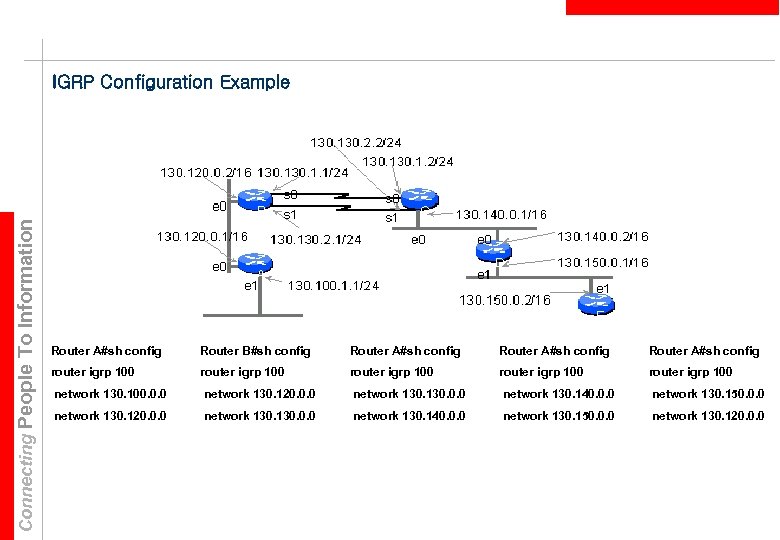

Connecting People To Information IGRP Configuration Example Router A#sh config Router B#sh config Router A#sh config router igrp 100 router igrp 100 network 130. 100. 0. 0 network 130. 120. 0. 0 network 130. 140. 0. 0 network 130. 150. 0. 0 network 130. 120. 0. 0

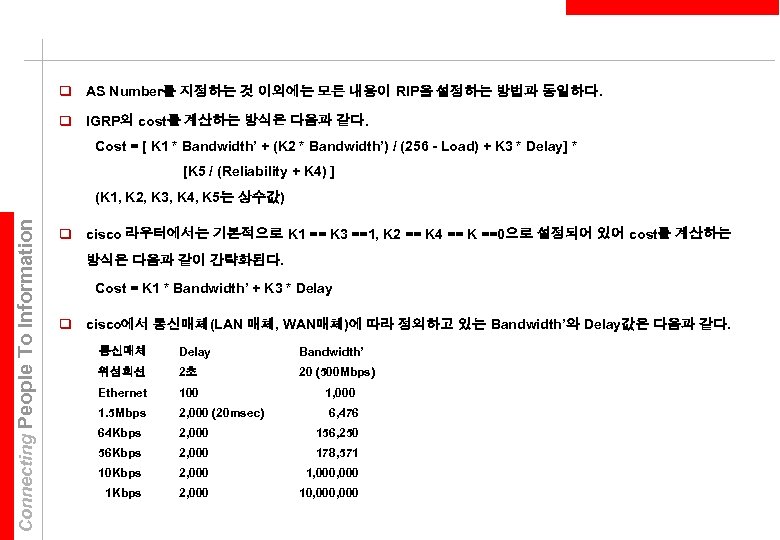

q AS Number를 지정하는 것 이외에는 모든 내용이 RIP을 설정하는 방법과 동일하다. q IGRP의 cost를 계산하는 방식은 다음과 같다. Cost = [ K 1 * Bandwidth’ + (K 2 * Bandwidth’) / (256 - Load) + K 3 * Delay] * [K 5 / (Reliability + K 4) ] Connecting People To Information (K 1, K 2, K 3, K 4, K 5는 상수값) q cisco 라우터에서는 기본적으로 K 1 == K 3 ==1, K 2 == K 4 == K ==0으로 설정되어 있어 cost를 계산하는 방식은 다음과 같이 간략화된다. Cost = K 1 * Bandwidth’ + K 3 * Delay q cisco에서 통신매체(LAN 매체, WAN매체)에 따라 정의하고 있는 Bandwidth’와 Delay값은 다음과 같다. 통신매체 Delay Bandwidth’ 위성회선 2초 20 (500 Mbps) Ethernet 100 1, 000 1. 5 Mbps 2, 000 (20 msec) 6, 476 64 Kbps 2, 000 156, 250 56 Kbps 2, 000 178, 571 10 Kbps 2, 000 1, 000 1 Kbps 2, 000 10, 000

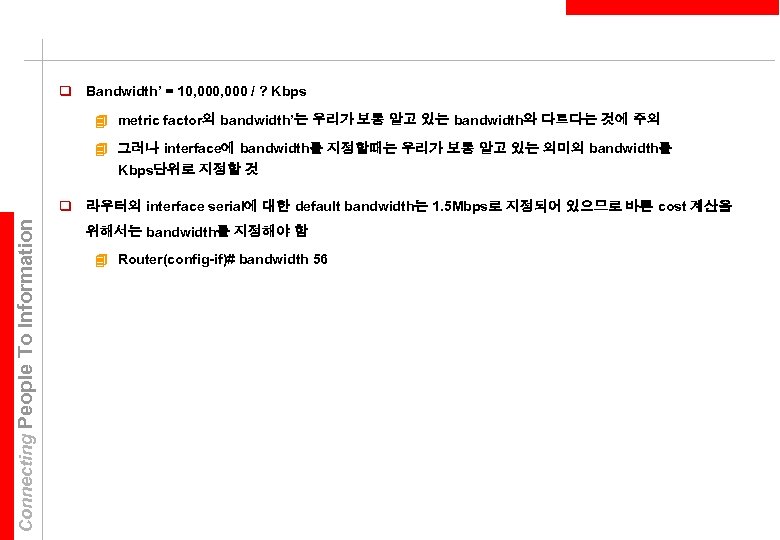

q Bandwidth’ = 10, 000 / ? Kbps 4 metric factor의 bandwidth’는 우리가 보통 알고 있는 bandwidth와 다르다는 것에 주의 4 그러나 interface에 bandwidth를 지정할때는 우리가 보통 알고 있는 의미의 bandwidth를 Kbps단위로 지정할 것 Connecting People To Information q 라우터의 interface serial에 대한 default bandwidth는 1. 5 Mbps로 지정되어 있으므로 바른 cost 계산을 위해서는 bandwidth를 지정해야 함 4 Router(config-if)# bandwidth 56

IGRP Routing Table 확인 q router C# sh ip ro igrp I 130. 100. 0. 0 [100/86 76] via 130. 1. 1 , 00: 02, serial 0 [100/8676]via 130. 2. 1 00: 02, serial 1 Connecting People To Information I 130. 100. 0. 0 [100/85 76] via 130. 1. 1 , 00: 02, serial 0 [100/85 76]via 130. 2. 1 00: 02, serial 1 ………………… q router E# sh ip ro igrp I 130. 0. 0/16 [100/8676]via 130. 150. 0. 1, 00: 00: 03 Ethernet 1

q router. C는 130. 100. 0. 0과 130. 120. 0. 0에 대해 각각 2개의 route를 갖고 있다. 그리고 두 경로의 metric factor가 모두 동일하므로 같은 cost 8676을 갖는다. q router. E는 130. 100. 0. 0과 130. 120. 0. 0에 대해 1개의 route를 갖고 있다. router. E는 router. C가 두개의 경로를 갖고 있는지 모른다. Connecting People To Information q IGRP에서 Bandwidth는 경유하는 통신매채의 Bandwidth 값중 가장 큰 값을 선택하며, Delay는 거쳐가는 통신매체의 Delay를 모두 더한 값을 이용한다. Bandwidth = Max (Bandwidth 1, Bandwidth 2, . . . , Bandwidth_n) Delay = SUM (Delay 1, Delay 2, . . . , Delay_n)

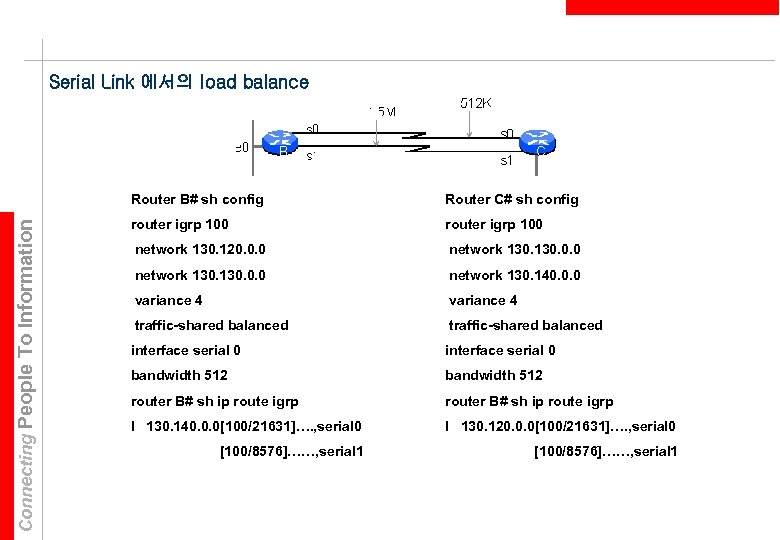

Serial Link 에서의 load balance Connecting People To Information Router B# sh config Router C# sh config router igrp 100 network 130. 120. 0. 0 network 130. 140. 0. 0 variance 4 traffic-shared balanced interface serial 0 bandwidth 512 router B# sh ip route igrp I 130. 140. 0. 0[100/21631]…. , serial 0 I 130. 120. 0. 0[100/21631]…. , serial 0 [100/8576]……, serial 1

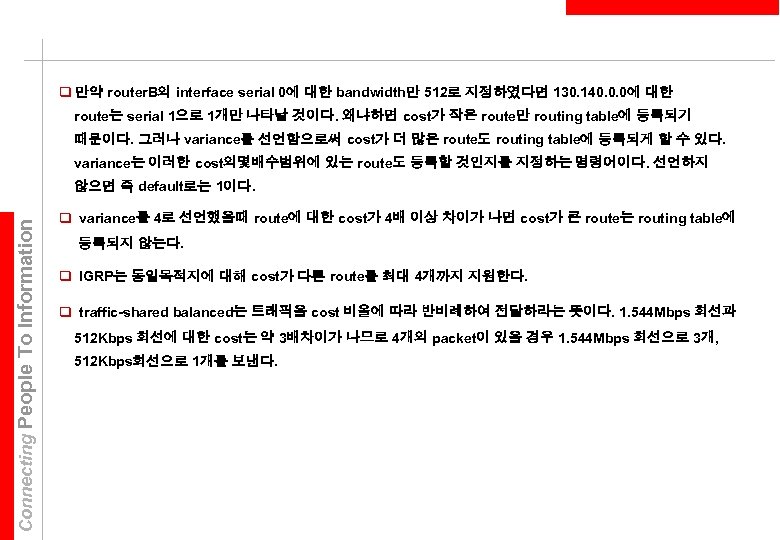

q 만약 router. B의 interface serial 0에 대한 bandwidth만 512로 지정하였다면 130. 140. 0. 0에 대한 route는 serial 1으로 1개만 나타날 것이다. 왜냐하면 cost가 작은 route만 routing table에 등록되기 때문이다. 그러나 variance를 선언함으로써 cost가 더 많은 route도 routing table에 등록되게 할 수 있다. variance는 이러한 cost의몇배수범위에 있는 route도 등록할 것인지를 지정하는 명령어이다. 선언하지 Connecting People To Information 않으면 즉 default로는 1이다. q variance를 4로 선언했을때 route에 대한 cost가 4배 이상 차이가 나면 cost가 큰 route는 routing table에 등록되지 않는다. q IGRP는 동일목적지에 대해 cost가 다른 route를 최대 4개까지 지원한다. q traffic-shared balanced는 트래픽을 cost 비율에 따라 반비례하여 전달하라는 뜻이다. 1. 544 Mbps 회선과 512 Kbps 회선에 대한 cost는 약 3배차이가 나므로 4개의 packet이 있을 경우 1. 544 Mbps 회선으로 3개, 512 Kbps회선으로 1개를 보낸다.

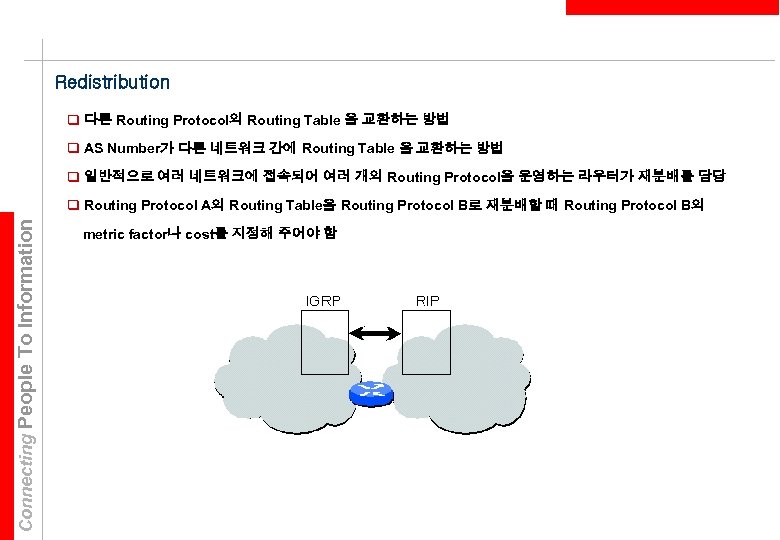

Redistribution q 다른 Routing Protocol의 Routing Table 을 교환하는 방법 q AS Number가 다른 네트워크 간에 Routing Table 을 교환하는 방법 q 일반적으로 여러 네트워크에 접속되어 여러 개의 Routing Protocol을 운영하는 라우터가 재분배를 담당 Connecting People To Information q Routing Protocol A의 Routing Table을 Routing Protocol B로 재분배할 때 Routing Protocol B의 metric factor나 cost를 지정해 주어야 함

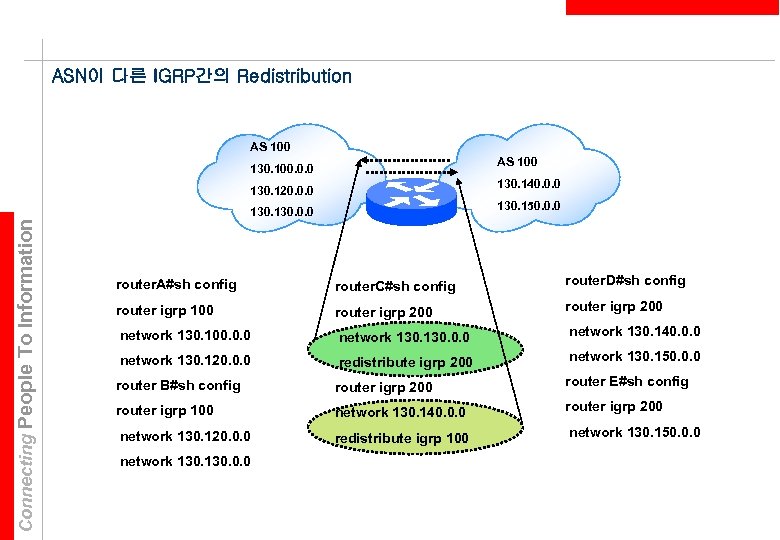

ASN이 다른 IGRP간의 Redistribution AS 100 130. 100. 0. 0 130. 140. 0. 0 Connecting People To Information 130. 120. 0. 0 130. 150. 0. 0 130. 0. 0 router. A#sh config router. C#sh config router. D#sh config router igrp 100 router igrp 200 network 130. 100. 0. 0 network 130. 140. 0. 0 network 130. 120. 0. 0 redistribute igrp 200 network 130. 150. 0. 0 router B#sh config router igrp 200 router E#sh config router igrp 100 network 130. 140. 0. 0 router igrp 200 network 130. 120. 0. 0 redistribute igrp 100 network 130. 150. 0. 0 network 130. 0. 0

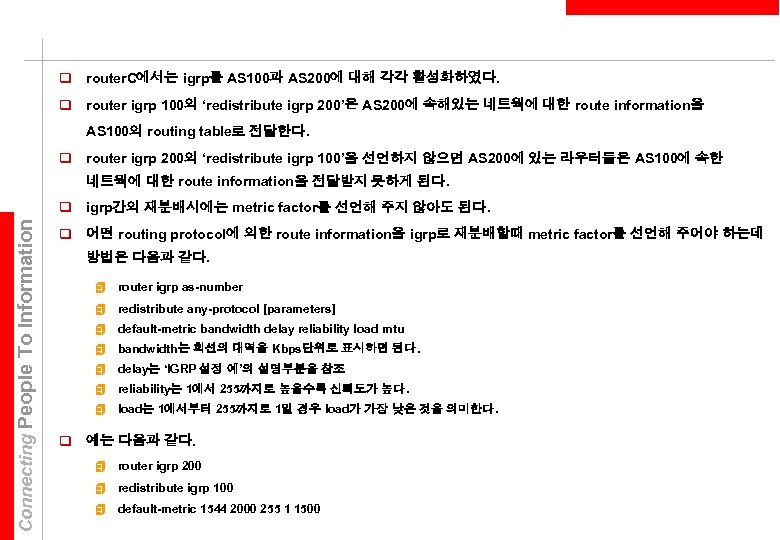

q router. C에서는 igrp를 AS 100과 AS 200에 대해 각각 활성화하였다. q router igrp 100의 ‘redistribute igrp 200’은 AS 200에 속해있는 네트웍에 대한 route information을 AS 100의 routing table로 전달한다. q router igrp 200의 ‘redistribute igrp 100’을 선언하지 않으면 AS 200에 있는 라우터들은 AS 100에 속한 네트웍에 대한 route information을 전달받지 못하게 된다. Connecting People To Information q igrp간의 재분배시에는 metric factor를 선언해 주지 않아도 된다. q 어떤 routing protocol에 의한 route information을 igrp로 재분배할때 metric factor를 선언해 주어야 하는데 방법은 다음과 같다. 4 router igrp as-number 4 redistribute any-protocol [parameters] 4 default-metric bandwidth delay reliability load mtu 4 bandwidth는 회선의 대역을 Kbps단위로 표시하면 된다. 4 delay는 ‘IGRP 설정 예’의 설명부분을 참조 4 reliability는 1에서 255까지로 높을수록 신뢰도가 높다. 4 load는 1에서부터 255까지로 1일 경우 load가 가장 낮은 것을 의미한다. q 예는 다음과 같다. 4 router igrp 200 4 redistribute igrp 100 4 default-metric 1544 2000 255 1 1500

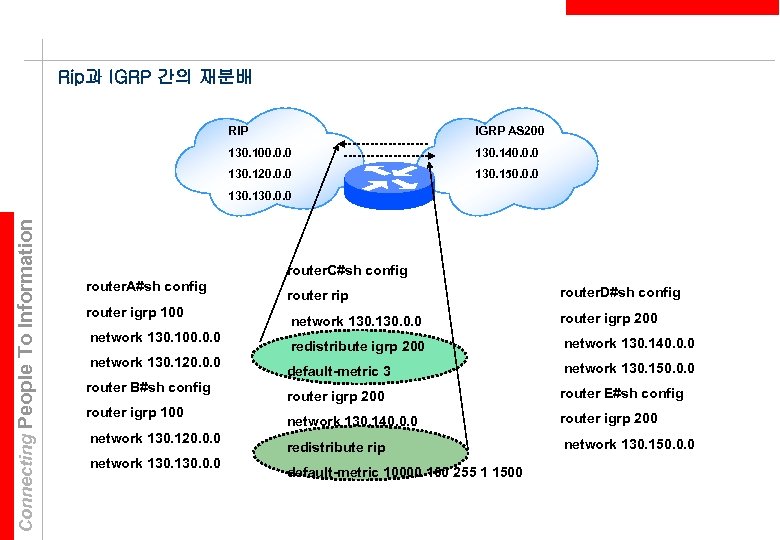

Rip과 IGRP 간의 재분배 RIP IGRP AS 200 130. 100. 0. 0 130. 140. 0. 0 130. 120. 0. 0 130. 150. 0. 0 Connecting People To Information 130. 0. 0 router. C#sh config router. A#sh config router igrp 100 network 130. 100. 0. 0 network 130. 120. 0. 0 router B#sh config router igrp 100 network 130. 120. 0. 0 network 130. 0. 0 router rip router. D#sh config network 130. 0. 0 router igrp 200 redistribute igrp 200 network 130. 140. 0. 0 default-metric 3 network 130. 150. 0. 0 router igrp 200 router E#sh config network 130. 140. 0. 0 router igrp 200 redistribute rip network 130. 150. 0. 0 default-metric 10000 100 255 1 1500

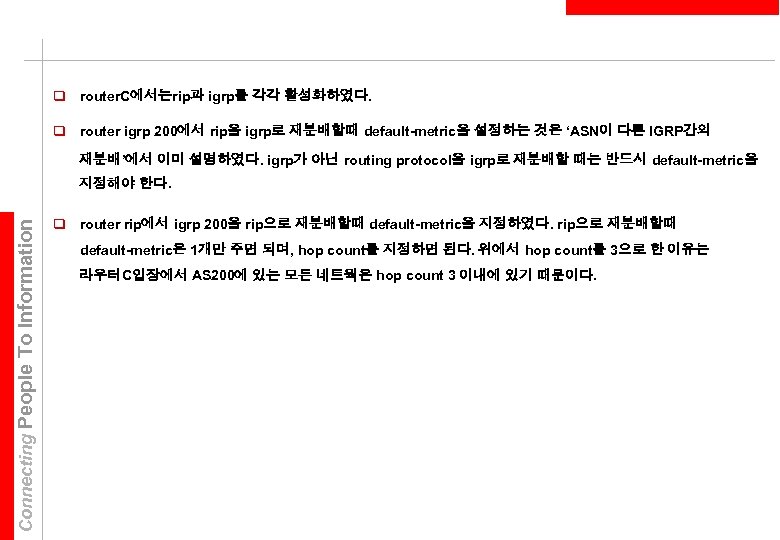

q router. C에서는rip과 igrp를 각각 활성화하였다. q router igrp 200에서 rip을 igrp로 재분배할때 default-metric을 설정하는 것은 ‘ASN이 다른 IGRP간의 재분배’에서 이미 설명하였다. igrp가 아닌 routing protocol을 igrp로 재분배할 때는 반드시 default-metric을 Connecting People To Information 지정해야 한다. q router rip에서 igrp 200을 rip으로 재분배할때 default-metric을 지정하였다. rip으로 재분배할때 default-metric은 1개만 주면 되며, hop count를 지정하면 된다. 위에서 hop count를 3으로 한 이유는 라우터C입장에서 AS 200에 있는 모든 네트웍은 hop count 3 이내에 있기 때문이다.

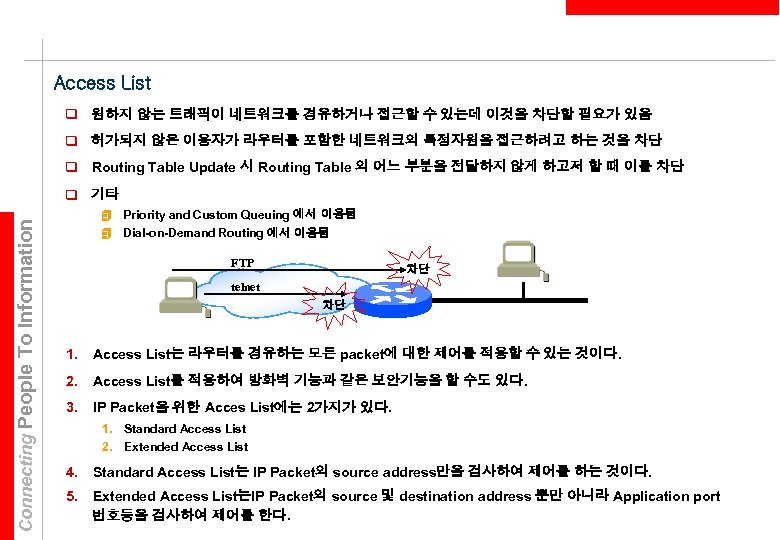

Access List q 원하지 않는 트래픽이 네트워크를 경유하거나 접근할 수 있는데 이것을 차단할 필요가 있음 q 허가되지 않은 이용자가 라우터를 포함한 네트워크의 특정자원을 접근하려고 하는 것을 차단 q Routing Table Update 시 Routing Table 의 어느 부분을 전달하지 않게 하고저 할 때 이를 차단 Connecting People To Information q 기타 4 Priority and Custom Queuing 에서 이용됨 4 Dial-on-Demand Routing 에서 이용됨 FTP 차단 telnet 차단 1. Access List는 라우터를 경유하는 모든 packet에 대한 제어를 적용할 수 있는 것이다. 2. Access List를 적용하여 방화벽 기능과 같은 보안기능을 할 수도 있다. 3. IP Packet을 위한 Acces List에는 2가지가 있다. 1. Standard Access List 2. Extended Access List 4. Standard Access List는 IP Packet의 source address만을 검사하여 제어를 하는 것이다. 5. Extended Access List는IP Packet의 source 및 destination address 뿐만 아니라 Application port 번호등을 검사하여 제어를 한다.

IP Standard Access List Destination addr Connecting People To Information 130. 100. 0. 1 source addr 130. 140. 1. 3 130. 140. 0. 0 q IP source Address 만을 검사하여 제어 q Access list 번호는 1~99 까지 이용 q Access list 는 단지 특정 Source address를 가진 IP Packet을 어떻게 제어할 것인가를 정의하는 것 뿐이며, 이것을 특정 Interface 에 적용을 해야 효과가 나타남 4 Access list 정의 4 Access list 를 interface에 적용 q Access list는 global configuration mode에서 정의한다. 4 Router(config)# access-list 10 permit. . q Access list를 interface에 적용하는 방법은 특정 interface configuration mode에서 access-group 이라는 명령어와 함께 해당 access list 번호를 선언하면 된다. 4 Router(config-if)# ip access-group 10 out

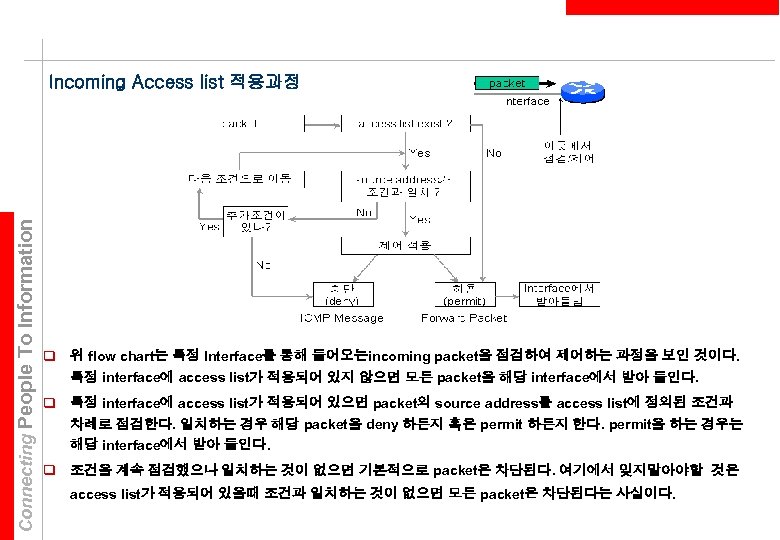

Connecting People To Information Incoming Access list 적용과정 q 위 flow chart는 특정 Interface를 통해 들어오는incoming packet을 점검하여 제어하는 과정을 보인 것이다. 특정 interface에 access list가 적용되어 있지 않으면 모든 packet을 해당 interface에서 받아 들인다. q 특정 interface에 access list가 적용되어 있으면 packet의 source address를 access list에 정의된 조건과 차례로 점검한다. 일치하는 경우 해당 packet을 deny 하든지 혹은 permit 하든지 한다. permit을 하는 경우는 해당 interface에서 받아 들인다. q 조건을 계속 점검했으나 일치하는 것이 없으면 기본적으로 packet은 차단된다. 여기에서 잊지말아야할 것은 access list가 적용되어 있을때 조건과 일치하는 것이 없으면 모든 packet은 차단된다는 사실이다.

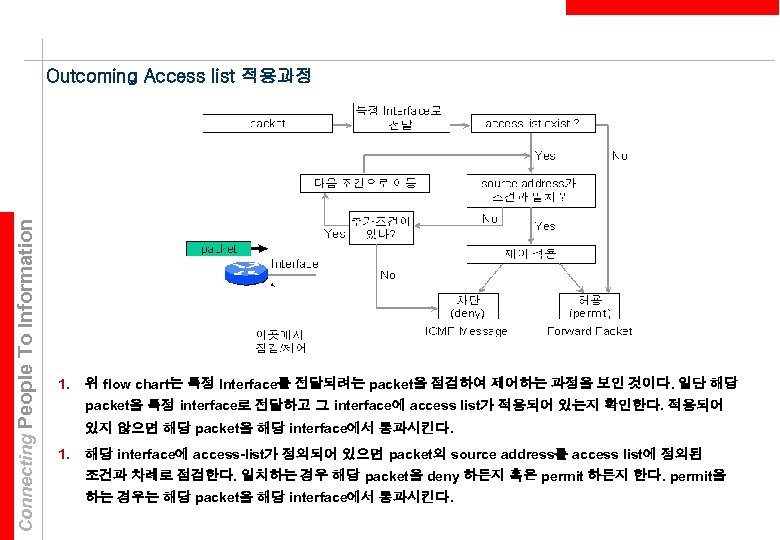

Connecting People To Information Outcoming Access list 적용과정 1. 위 flow chart는 특정 Interface를 전달되려는 packet을 점검하여 제어하는 과정을 보인 것이다. 일단 해당 packet을 특정 interface로 전달하고 그 interface에 access list가 적용되어 있는지 확인한다. 적용되어 있지 않으면 해당 packet을 해당 interface에서 통과시킨다. 1. 해당 interface에 access-list가 정의되어 있으면 packet의 source address를 access list에 정의된 조건과 차례로 점검한다. 일치하는 경우 해당 packet을 deny 하든지 혹은 permit 하든지 한다. permit을 하는 경우는 해당 packet을 해당 interface에서 통과시킨다.

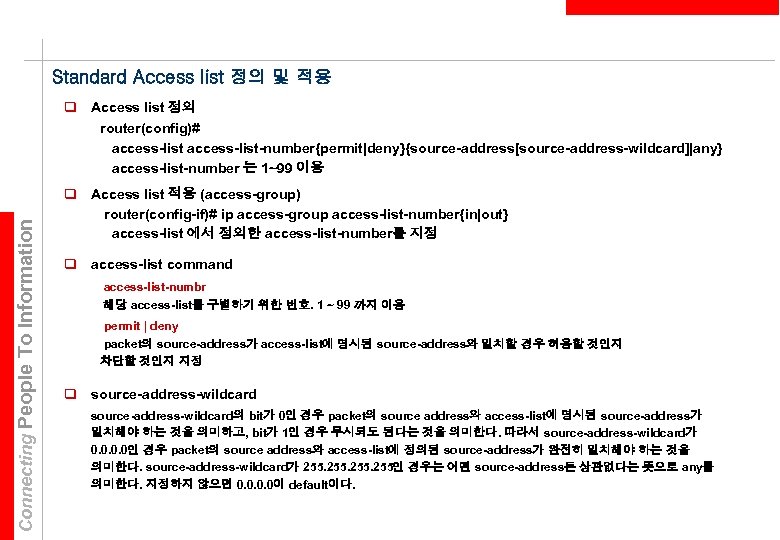

Standard Access list 정의 및 적용 Connecting People To Information q Access list 정의 router(config)# access-list-number{permit|deny}{source-address[source-address-wildcard]|any} access-list-number 는 1~99 이용 q Access list 적용 (access-group) router(config-if)# ip access-group access-list-number{in|out} access-list 에서 정의한 access-list-number를 지정 q access-list command access-list-numbr 해당 access-list를 구별하기 위한 번호. 1 ~ 99 까지 이용 permit | deny packet의 source-address가 access-list에 명시된 source-address와 일치할 경우 허용할 것인지 차단할 것인지 지정 q source-address-wildcard의 bit가 0인 경우 packet의 source address와 access-list에 명시된 source-address가 일치해야 하는 것을 의미하고, bit가 1인 경우 무시되도 된다는 것을 의미한다. 따라서 source-address-wildcard가 0. 0인 경우 packet의 source address와 access-list에 정의된 source-address가 완전히 일치해야 하는 것을 의미한다. source-address-wildcard가 255인 경우는 어떤 source-address든 상관없다는 뜻으로 any를 의미한다. 지정하지 않으면 0. 0이 default이다.

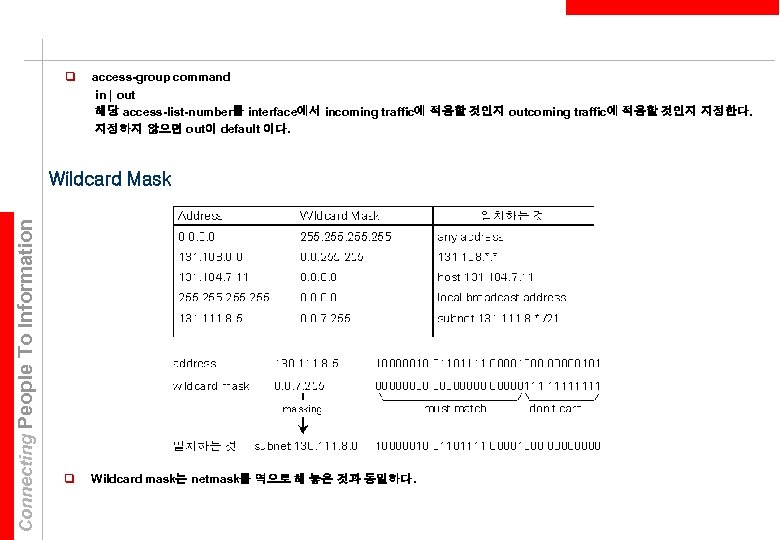

q access-group command in | out 해당 access-list-number를 interface에서 incoming traffic에 적용할 것인지 outcoming traffic에 적용할 것인지 지정한다. 지정하지 않으면 out이 default 이다. Connecting People To Information Wildcard Mask q Wildcard mask는 netmask를 역으로 해 놓은 것과 동일하다.

Access List 선언시 유의 사항 q 좀 더 좁은 범위의 것을 먼저 선언 4 access-list 10 permit 164. 124. 116. 0 0. 0. 0. 255 4 access-list 10 deny 164. 124. 0. 0. 255 Connecting People To Information 4 access-list 10 permit any q 빈번히 조건을 만족시킬 만한 것을 먼저 선언 4 가령 164. 124. 116. 0/24과 164. 124. 118. 0/24로부터의 접근을 허용하고자 하는데 4 164. 124. 116. 0/24에 있는 시스템들이 보다 빈번히 접근할때 4 access-list 10 permti 164. 124. 116. 0 0. 0. 0. 255 4 access-list 10 permit 164. 124. 118. 0 0. 0. 0. 255 4 access-list 10 deny 164. 124. 0. 0. 255 4 access-list 10 permit any q access-list 의 마지막에 특별한 permit any를 지정하지 않는 한 기본적으로 ‘deny any’가 선언되어 있다는 사실을 잊지 말 것 q access-list 의 조건을 여러줄에 선언을 하는데 임의의 줄과 줄 사이의 것을 지우거나 수정할 수 없음. 새로 추가하는 것은 모두 마지막에 더 해짐 4 따라서 동일한 access-list-number 의 조건을 선언할 때는 처음 부터 차례로 전부 선언해 주는 것이 바람직

q default ‘deny any’ 4 가령 164. 124. 116. 0/24만 허용하려고 할때 아래의 ‘access-list 10 deny any’는 불필요 access-list 10 permit 164. 124. 116. 0 0. 0. 0. 255 access-list 10 deny any 4 가령 164. 124. 116. 0/24만 차단하고 나머지는 허용하고자 할때 아래와 같이 선언했다면 결과는? Connecting People To Information access-list 10 deny 164. 124. 116. 0 0. 0. 0. 255 -> 모든 packet이 차단됨. 이유는 default로 access-list 10 deny any가 선언되어 있기 때문. 따라서 access-list 10 permit any를 선언해 주어야 한다. access-list 10 deny 164. 124. 116. 0 0. 0. 0. 255 access-list 10 permit any

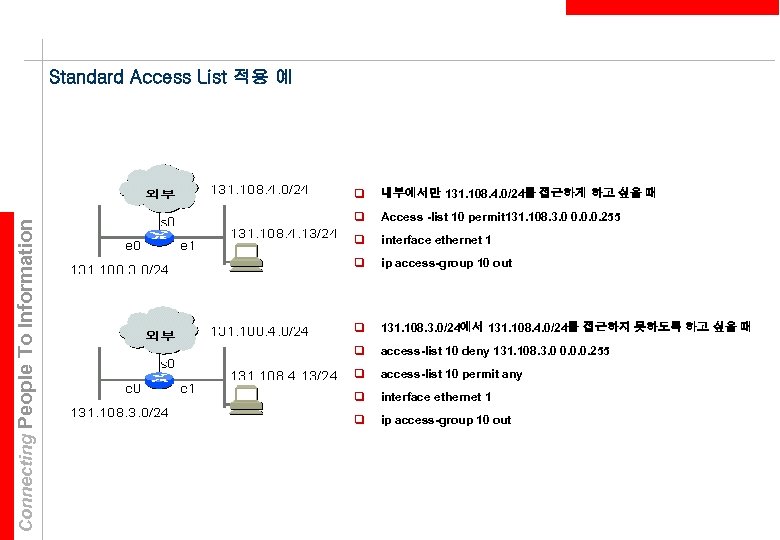

Standard Access List 적용 예 Connecting People To Information q 내부에서만 131. 108. 4. 0/24를 접근하게 하고 싶을 때 q Access -list 10 permit 131. 108. 3. 0 0. 0. 0. 255 q interface ethernet 1 q ip access-group 10 out q 131. 108. 3. 0/24에서 131. 108. 4. 0/24를 접근하지 못하도록 하고 싶을 때 q access-list 10 deny 131. 108. 3. 0 0. 0. 0. 255 q access-list 10 permit any q interface ethernet 1 q ip access-group 10 out

Connecting People To Information Standard Access List Example 1 q 130. 120. 0. 0/16에서 130. 140. 0. 0/16 은 접근할 수 있도록 하되 130. 150. 0. 0/16은 접근하지 못하도록 함 q !router D q access-list 10 deny 130. 120. 0. 0. 255 q access-list 10 permit any q interface ethernet e 0 ip access-group 10 in

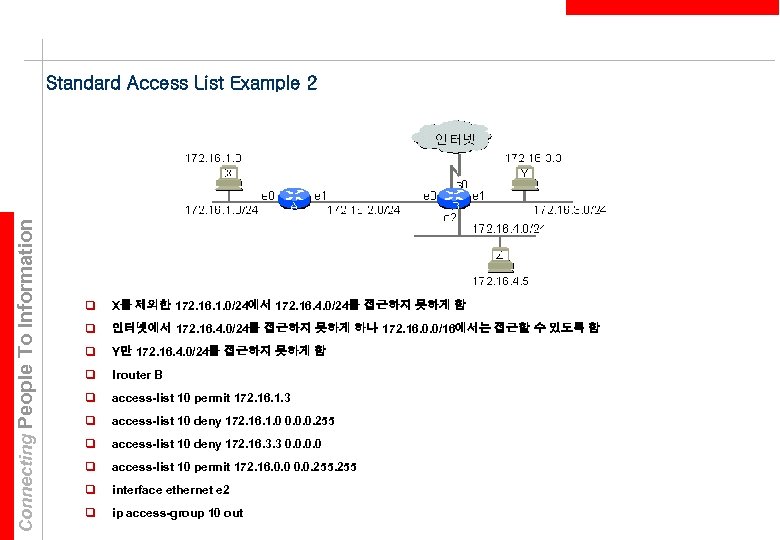

Connecting People To Information Standard Access List Example 2 q X를 제외한 172. 16. 1. 0/24에서 172. 16. 4. 0/24를 접근하지 못하게 함 q 인터넷에서 172. 16. 4. 0/24를 접근하지 못하게 하나 172. 16. 0. 0/16에서는 접근할 수 있도록 함 q Y만 172. 16. 4. 0/24를 접근하지 못하게 함 q !router B q access-list 10 permit 172. 16. 1. 3 q access-list 10 deny 172. 16. 1. 0 0. 0. 0. 255 q access-list 10 deny 172. 16. 3. 3 0. 0 q access-list 10 permit 172. 16. 0. 0. 255 q interface ethernet e 2 q ip access-group 10 out

IP Extended Access List Connecting People To Information FTP WWW SMTP Telnet q Source address 및 destination address 를 점검하여 제어 q internet layer protocol 및 transport layer protocol, application layer protocol 종류를 점검하여 제어 q icmp, igmp, tcp, udp 인 경우 추가적인 정보 명시 필요 q 다양한 정보를 가지고 조건을 검색하여 제어를 하므로 Standard Access list를 이용하는 것보다 보다 많은 기능을 구현할 수가 있다. q internet layer protocol : ip, icmp q transport layer protocol : tcp, udp q application layer protocol : ftp-data, ftp, telnet, smtp, dns, www, …. q Routing protocol(application layer protocol 에 속함): rip, igrp, ospf, bgp

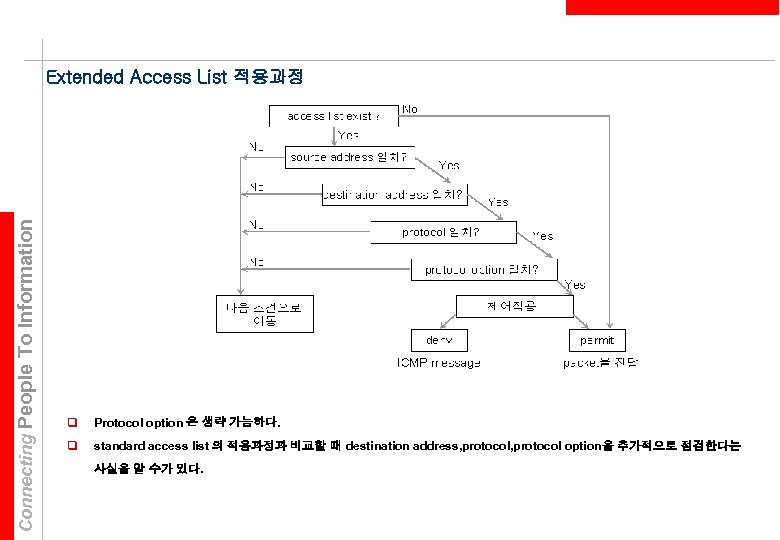

Connecting People To Information Extended Access List 적용과정 q Protocol option 은 생략 가능하다. q standard access list 의 적용과정과 비교할 때 destination address, protocol option을 추가적으로 점검한다는 사실을 알 수가 있다.

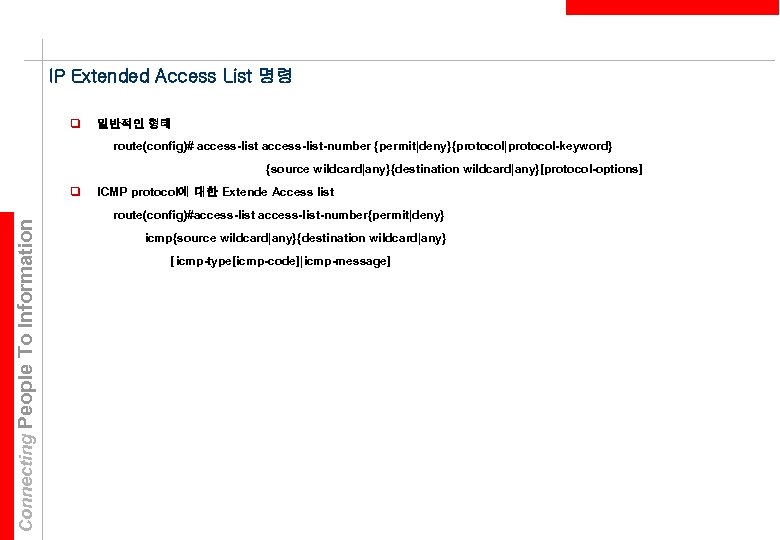

IP Extended Access List 명령 q 일반적인 형태 route(config)# access-list-number {permit|deny}{protocol|protocol-keyword} {source wildcard|any}{destination wildcard|any}[protocol-options] Connecting People To Information q ICMP protocol에 대한 Extende Access list route(config)#access-list-number{permit|deny} icmp{source wildcard|any}{destination wildcard|any} [ icmp-type[icmp-code]|icmp-message]

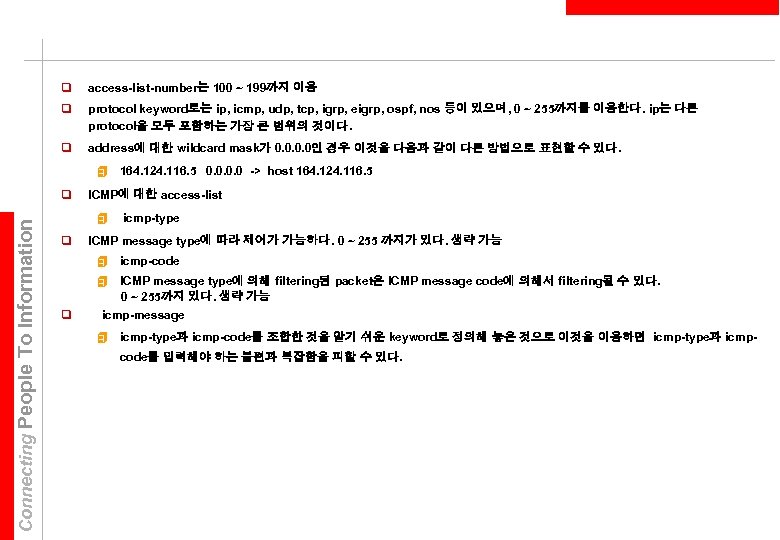

q access-list-number는 100 ~ 199까지 이용 q protocol keyword로는 ip, icmp, udp, tcp, igrp, eigrp, ospf, nos 등이 있으며, 0 ~ 255까지를 이용한다. ip는 다른 protocol을 모두 포함하는 가장 큰 범위의 것이다. q address에 대한 wildcard mask가 0. 0인 경우 이것을 다음과 같이 다른 방법으로 표현할 수 있다. 4 164. 124. 116. 5 0. 0 -> host 164. 124. 116. 5 Connecting People To Information q ICMP에 대한 access-list 4 q icmp-type ICMP message type에 따라 제어가 가능하다. 0 ~ 255 까지가 있다. 생략 가능 4 icmp-code q 4 ICMP message type에 의해 filtering된 packet은 ICMP message code에 의해서 filtering될 수 있다. 0 ~ 255까지 있다. 생략 가능 icmp-message 4 icmp-type과 icmp-code를 조합한 것을 알기 쉬운 keyword로 정의해 놓은 것으로 이것을 이용하면 icmp-type과 icmpcode를 입력해야 하는 불편과 복잡함을 피할 수 있다.

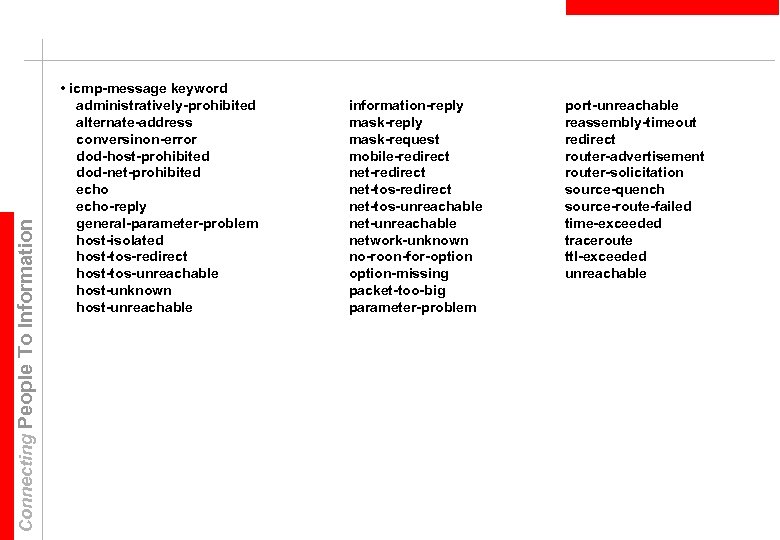

Connecting People To Information • icmp-message keyword administratively-prohibited alternate-address conversinon-error dod-host-prohibited dod-net-prohibited echo-reply general-parameter-problem host-isolated host-tos-redirect host-tos-unreachable host-unknown host-unreachable information-reply mask-request mobile-redirect net-tos-redirect net-tos-unreachable network-unknown no-roon-for-option-missing packet-too-big parameter-problem port-unreachable reassembly-timeout redirect router-advertisement router-solicitation source-quench source-route-failed time-exceeded traceroute ttl-exceeded unreachable

IP Extended Access List 명령 2 q TCP protocol에 대한 Extened Access List router(config)#access-list-number{permit|deny} 4 tcp{source wildcard|any} Connecting People To Information 4 [operator source-port|source-port]{destination wildcard|any} 4 [operator destination-port|destination-port][established] q TCP port number 혹은 keyword 로 제어 가능 q established 가 지원되는 것이 특징

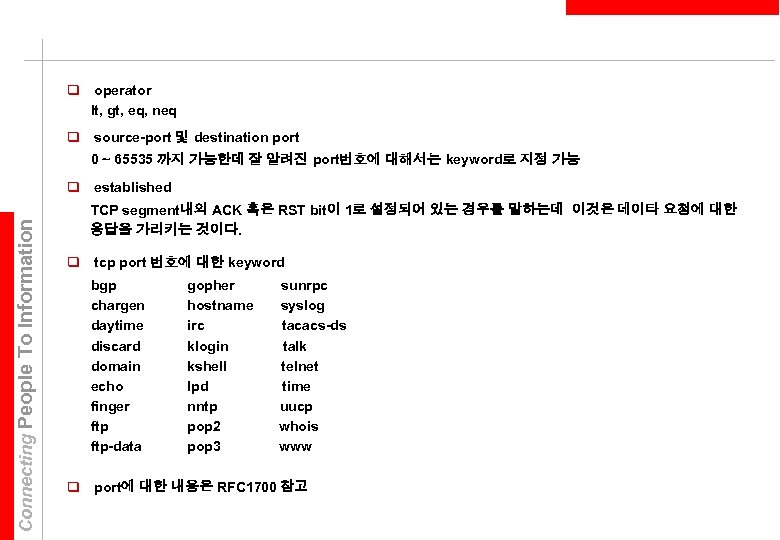

q operator lt, gt, eq, neq q source-port 및 destination port 0 ~ 65535 까지 가능한데 잘 알려진 port번호에 대해서는 keyword로 지정 가능 Connecting People To Information q established TCP segment내의 ACK 혹은 RST bit이 1로 설정되어 있는 경우를 말하는데 이것은 데이타 요청에 대한 응답을 가리키는 것이다. q tcp port 번호에 대한 keyword bgp chargen daytime discard domain echo finger ftp-data gopher hostname irc klogin kshell lpd nntp pop 2 pop 3 sunrpc syslog tacacs-ds talk telnet time uucp whois www q port에 대한 내용은 RFC 1700 참고

IP Extended Access List 명령 3 q UDP protocol 에 대한 Extended Access List q router(config)# access-list-number{permit|deny} q udp{source wildcard|any} Connecting People To Information q [operator source-port|source-port] q {destination wildcard|any} q [operator destination-port|destination-port] q udp port 혹은 keyword 로 제어 가능 q “established” 가 지원되지 않음 q established가 지원되지 않는 이유는 udp segment는 call connection 과정이 없고 전달한 데이타에 대한 ack 신호를 받지 않기 때문 q udp port에 대한 keyword biff nameserver syslog bootpc netbios -dgm bootps netbios -ns talk discard ntp tftp dns rip time dnsix snmp whois echo snmptrap xdmcp tacacs-ds mobile-ip sunrpc

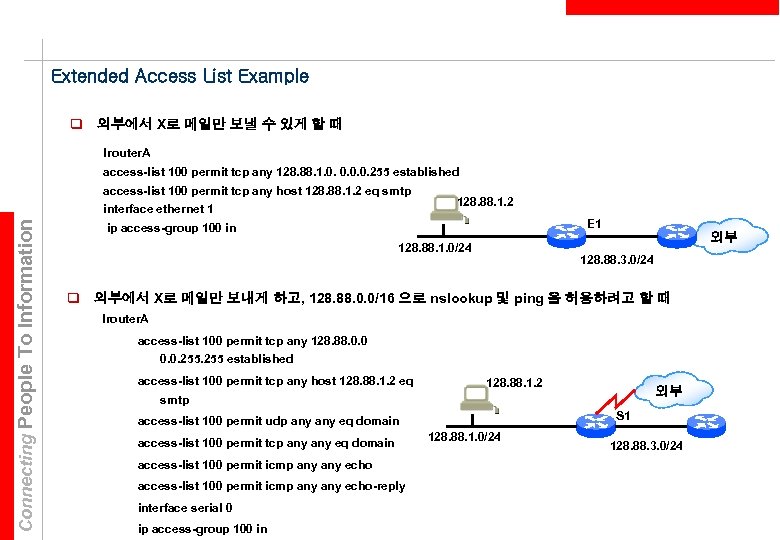

Extended Access List Example q 외부에서 X로 메일만 보낼 수 있게 할 때 !router. A access-list 100 permit tcp any 128. 88. 1. 0. 0. 255 established access-list 100 permit tcp any host 128. 88. 1. 2 eq smtp Connecting People To Information interface ethernet 1 128. 88. 1. 2 E 1 ip access-group 100 in 외부 128. 88. 1. 0/24 128. 88. 3. 0/24 q 외부에서 X로 메일만 보내게 하고, 128. 88. 0. 0/16 으로 nslookup 및 ping 을 허용하려고 할 때 !router. A access-list 100 permit tcp any 128. 88. 0. 0. 255 established access-list 100 permit tcp any host 128. 88. 1. 2 eq 128. 88. 1. 2 외부 smtp S 1 access-list 100 permit udp any eq domain access-list 100 permit tcp any eq domain access-list 100 permit icmp any any echo-reply interface serial 0 ip access-group 100 in 128. 88. 1. 0/24 128. 88. 3. 0/24

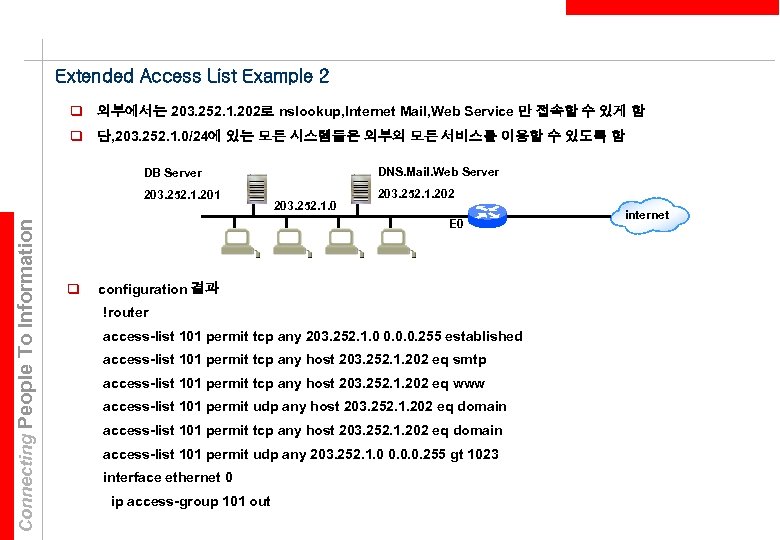

Extended Access List Example 2 q 외부에서는 203. 252. 1. 202로 nslookup, Internet Mail, Web Service 만 접속할 수 있게 함 q 단, 203. 252. 1. 0/24에 있는 모든 시스템들은 외부의 모든 서비스를 이용할 수 있도록 함 DNS. Mail. Web Server DB Server Connecting People To Information 203. 252. 1. 201 203. 252. 1. 0 203. 252. 1. 202 E 0 q configuration 결과 !router access-list 101 permit tcp any 203. 252. 1. 0 0. 0. 0. 255 established access-list 101 permit tcp any host 203. 252. 1. 202 eq smtp access-list 101 permit tcp any host 203. 252. 1. 202 eq www access-list 101 permit udp any host 203. 252. 1. 202 eq domain access-list 101 permit tcp any host 203. 252. 1. 202 eq domain access-list 101 permit udp any 203. 252. 1. 0 0. 0. 0. 255 gt 1023 interface ethernet 0 ip access-group 101 out internet

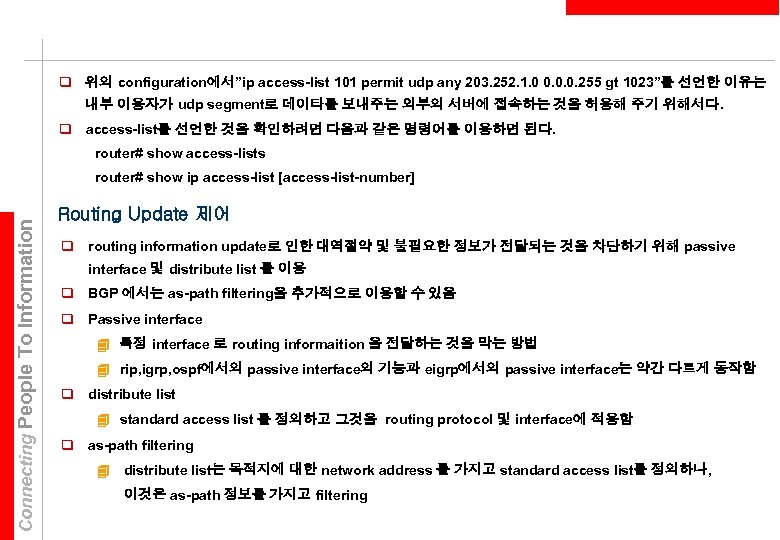

q 위의 configuration에서”ip access-list 101 permit udp any 203. 252. 1. 0 0. 0. 0. 255 gt 1023”를 선언한 이유는 내부 이용자가 udp segment로 데이타를 보내주는 외부의 서버에 접속하는 것을 허용해 주기 위해서다. q access-list를 선언한 것을 확인하려면 다음과 같은 명령어를 이용하면 된다. router# show access-lists Connecting People To Information router# show ip access-list [access-list-number] Routing Update 제어 q routing information update로 인한 대역절약 및 불필요한 정보가 전달되는 것을 차단하기 위해 passive interface 및 distribute list 를 이용 q BGP 에서는 as-path filtering을 추가적으로 이용할 수 있음 q Passive interface 4 특정 interface 로 routing informaition 을 전달하는 것을 막는 방법 4 rip, igrp, ospf에서의 passive interface의 기능과 eigrp에서의 passive interface는 약간 다르게 동작함 q distribute list 4 standard access list 를 정의하고 그것을 routing protocol 및 interface에 적용함 q as-path filtering 4 distribute list는 목적지에 대한 network address 를 가지고 standard access list를 정의하나, 이것은 as-path 정보를 가지고 filtering

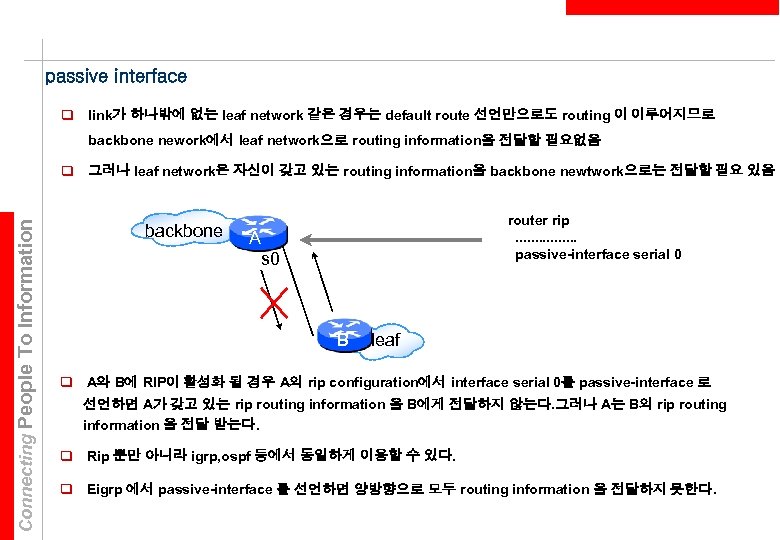

passive interface q link가 하나밖에 없는 leaf network 같은 경우는 default route 선언만으로도 routing 이 이루어지므로 backbone nework에서 leaf network으로 routing information을 전달할 필요없음 Connecting People To Information q 그러나 leaf network은 자신이 갖고 있는 routing information을 backbone newtwork으로는 전달할 필요 있음 backbone router rip. . . . passive-interface serial 0 A s 0 B leaf q A와 B에 RIP이 활성화 될 경우 A의 rip configuration에서 interface serial 0를 passive-interface 로 선언하면 A가 갖고 있는 rip routing information 을 B에게 전달하지 않는다. 그러나 A는 B의 rip routing information 을 전달 받는다. q Rip 뿐만 아니라 igrp, ospf 등에서 동일하게 이용할 수 있다. q Eigrp 에서 passive-interface 를 선언하면 양방향으로 모두 routing information 을 전달하지 못한다.

Distribute List q 전달되는 routing information 일부 혹은 전부를 차단하거나 허용할 수 있는 역할 4 불필요한 routing information이 전달되는 것을 차단 4 특정한 routing information만 전달될 수 있도록 함 4 routing information을 제어하여 네트웍의 라우팅문제 해결 Connecting People To Information 4 routing information 전달로 인한 대역소모를 방지 q standard access list를 이용하여 어떤 목적지에 대한 정보를 차단할지 허용할지 결정 4 목적지 Network Address를 source address로 간주 q incoming 및 outcoming 즉 양방향으로 제어 가능 q router(config-router)# distribute-list access-list-number {in|out} [interface-name | routing-process] q distribute-list 명령어 4 access-list-number standard access list 를 정의 할 때 선언한 access-list-number를 지정한다. 4 Interface-name serial 0 혹은 ethernet 0와 같은 interface 4 routing-process rip, igrp 100, ospf 10 과 같은 routing-process

Distribute List Example IGRP 109 q IGRP 109에 있는 192. 168. 7. 0에 대한 정보만을 IGRP 71로 IGRP 71 192. 168. 7. 0 재분배 Connecting People To Information q IGRP 109에 있는 192. 168. 7. 0만을 제외하고 나머지 정보를 IGRP 71로 재분배 IGRP 109 IGRP 71 q IGRP 109에 있는 192. 168. 7. 0만을 제외하고 나머지 모든 정보 192. 168. 7. 0 S 0 IGRP 109 192. 168. 7. 0 는 interface serial 0로 전달 • Case 1 • Case 2 • Case 3 router igrp 71 router igrp 109 redistribute igrp 109 distribute-list 10 out serial 0 distribute-list 10 out igrp 109 access-list 10 deny access-list 10 permit access-list 10 deny 192. 168. 7. 0 0. 0. 0. 255 access-list 10 permit any

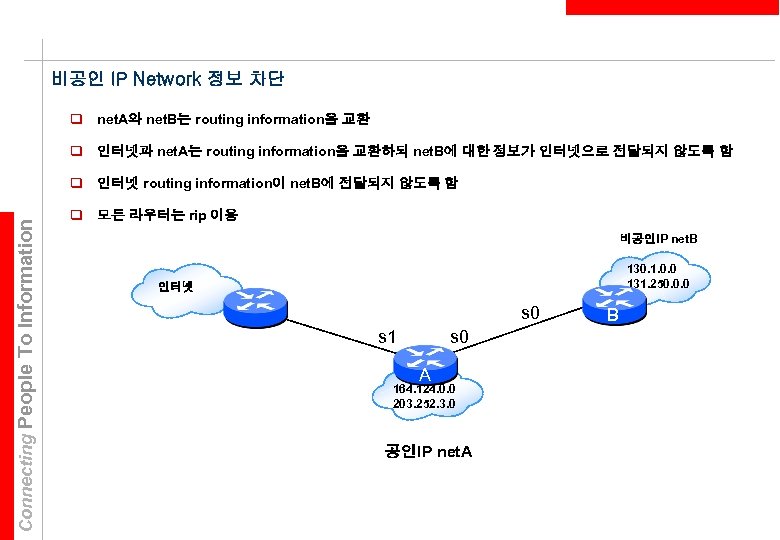

비공인 IP Network 정보 차단 q net. A와 net. B는 routing information을 교환 q 인터넷과 net. A는 routing information을 교환하되 net. B에 대한 정보가 인터넷으로 전달되지 않도록 함 Connecting People To Information q 인터넷 routing information이 net. B에 전달되지 않도록 함 q 모든 라우터는 rip 이용 비공인IP net. B 130. 1. 0. 0 131. 250. 0. 0 인터넷 s 0 s 1 s 0 A 164. 124. 0. 0 203. 252. 3. 0 공인IP net. A B

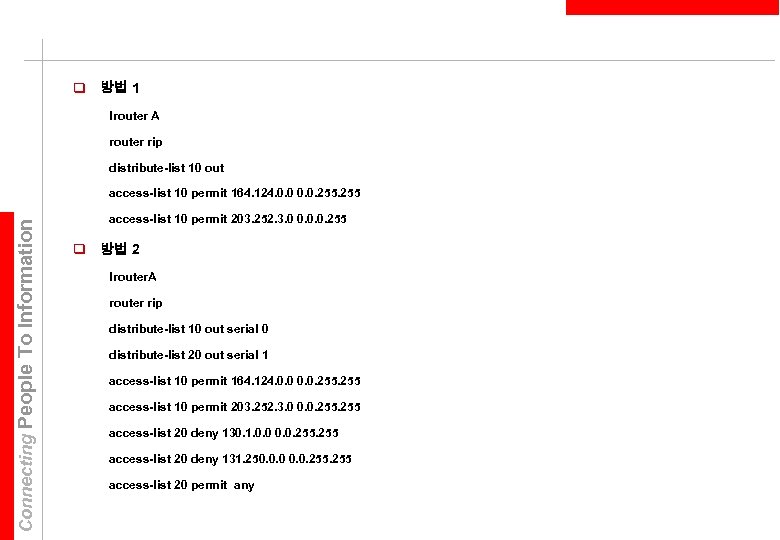

q 방법 1 !router A router rip distribute-list 10 out Connecting People To Information access-list 10 permit 164. 124. 0. 0. 255 access-list 10 permit 203. 252. 3. 0 0. 0. 0. 255 q 방법 2 !router. A router rip distribute-list 10 out serial 0 distribute-list 20 out serial 1 access-list 10 permit 164. 124. 0. 0. 255 access-list 10 permit 203. 252. 3. 0 0. 0. 255 access-list 20 deny 130. 1. 0. 0. 255 access-list 20 deny 131. 250. 0. 0. 255 access-list 20 permit any

OSPF 개요 q IETF 에서 1988에서 정의 (RFC 1131) q Best route 결정시 Open Shortest Path First 알고리즘 이용 Connecting People To Information q IP Routing protocol 표준 for Interior Gateway Protocol q Link State Routing Protocol q Area 개념 이용 q VLSM 개념 지원 Backbone router Area border router Internal router Area 0 Area 1 Area n

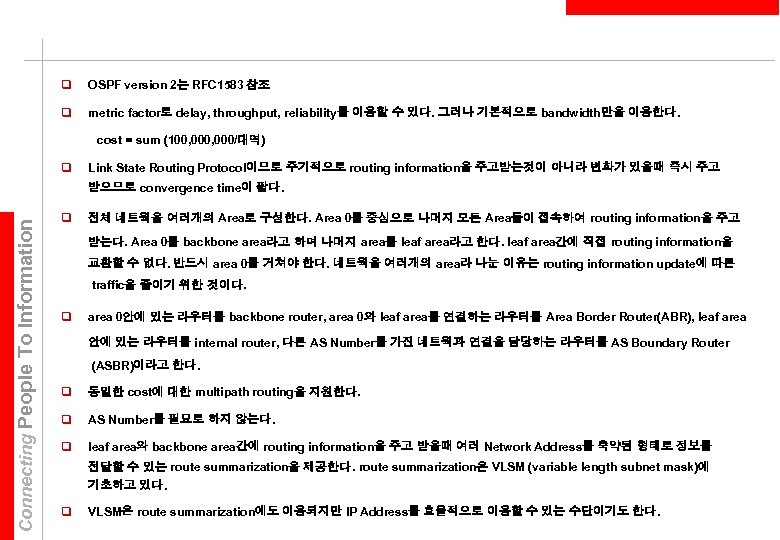

q OSPF version 2는 RFC 1583 참조 q metric factor로 delay, throughput, reliability를 이용할 수 있다. 그러나 기본적으로 bandwidth만을 이용한다. cost = sum (100, 000/대역) q Link State Routing Protocol이므로 주기적으로 routing information을 주고받는것이 아니라 변화가 있을때 즉시 주고 Connecting People To Information 받으므로 convergence time이 짧다. q 전체 네트웍을 여러개의 Area로 구성한다. Area 0를 중심으로 나머지 모든 Area들이 접속하여 routing information을 주고 받는다. Area 0를 backbone area라고 하며 나머지 area를 leaf area라고 한다. leaf area간에 직접 routing information을 교환할 수 없다. 반드시 area 0를 거쳐야 한다. 네트웍을 여러개의 area라 나눈 이유는 routing information update에 따른 traffic을 줄이기 위한 것이다. q area 0안에 있는 라우터를 backbone router, area 0와 leaf area를 연결하는 라우터를 Area Border Router(ABR), leaf area 안에 있는 라우터를 internal router, 다른 AS Number를 가진 네트웍과 연결을 담당하는 라우터를 AS Boundary Router (ASBR)이라고 한다. q 동일한 cost에 대한 multipath routing을 지원한다. q AS Number를 필요로 하지 않는다. q leaf area와 backbone area간에 routing information을 주고 받을때 여러 Network Address를 축약된 형태로 정보를 전달할 수 있는 route summarization을 제공한다. route summarization은 VLSM (variable length subnet mask)에 기초하고 있다. q VLSM은 route summarization에도 이용되지만 IP Address를 효율적으로 이용할 수 있는 수단이기도 한다.

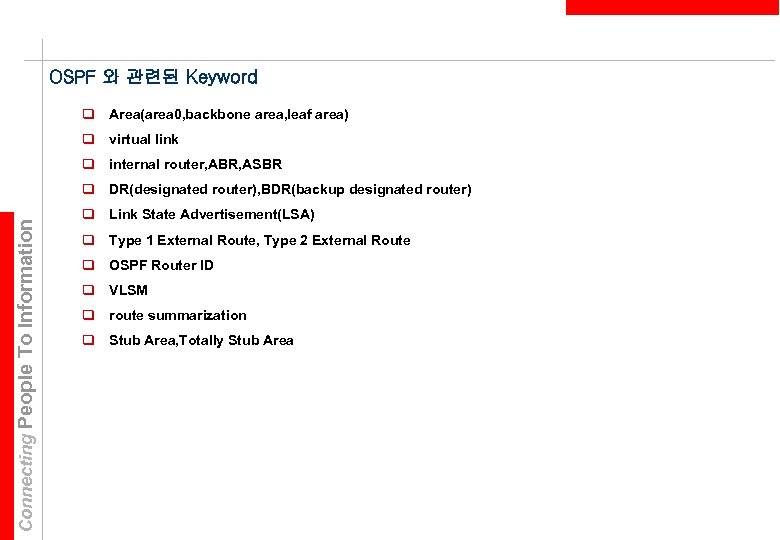

OSPF 와 관련된 Keyword q Area(area 0, backbone area, leaf area) q virtual link q internal router, ABR, ASBR Connecting People To Information q DR(designated router), BDR(backup designated router) q Link State Advertisement(LSA) q Type 1 External Route, Type 2 External Route q OSPF Router ID q VLSM q route summarization q Stub Area, Totally Stub Area

q virtual link : area 0와 leaf node가 직접 연결될 수 없을때 area 0와 leaf node를 가상으로 연결해주는 link q DR : LAN에서 routing information update의 중심이 되는 라우터로 DR을 이용해 LAN traffic을 감소시킬 수 있다. BDR은 DR에서 장애가 발생하였을때 backup 용도 q LSA type 1 (router link advertisment) : area내의 라우터가 전달하는 것으로 각 라우터의 link 정보를 전달 Connecting People To Information q LSA type 2 (network link advertisement) : DR이 전달하는 것으로, LNA에 접속되어 있는 라우터 정보를 전달 q LSA type 3 & 4 (summary link advertisement) : ABR이 전달하는 것. interarea route 정보를 전달. type 3는 AS내 목적지에 대한 route정보를, type 4는 ASBR에 대한 route정보를 전달한다. q LSA type 5 (as external link advertisment) : ASBR이 전달. 외부 목적지에 대한 route를 전달 q type 1 external route는 외부목적지에 대해 internal cost 및 external cost를 모두 반영하는 반면 type 2 external route는 external cost만 반영한다. q OSPF router ID : OSPF에서 각 라우터를 식별할 수 있는 고유번호. 보통 Interface에 할당된 가장 큰 IP Address가 이용된다. q VLSM (variable length subnet mask) : class 형태의 Network Number에 동일한 subnet mask만 적용하는 것이 아니라 다양한 길이의 subnet mask 적용

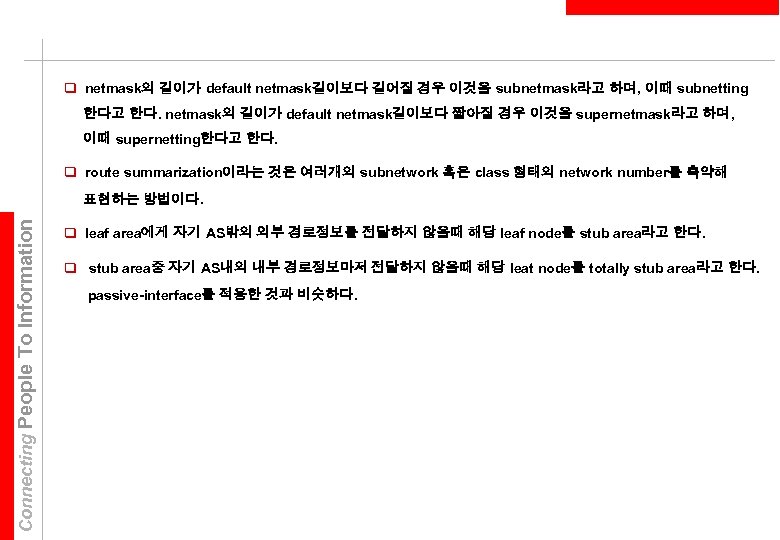

q netmask의 길이가 default netmask길이보다 길어질 경우 이것을 subnetmask라고 하며, 이때 subnetting 한다고 한다. netmask의 길이가 default netmask길이보다 짧아질 경우 이것을 supernetmask라고 하며, 이때 supernetting한다고 한다. q route summarization이라는 것은 여러개의 subnetwork 혹은 class 형태의 network number를 축약해 Connecting People To Information 표현하는 방법이다. q leaf area에게 자기 AS밖의 외부 경로정보를 전달하지 않을때 해당 leaf node를 stub area라고 한다. q stub area중 자기 AS내의 내부 경로정보마저 전달하지 않을때 해당 leat node를 totally stub area라고 한다. passive-interface를 적용한 것과 비슷하다.

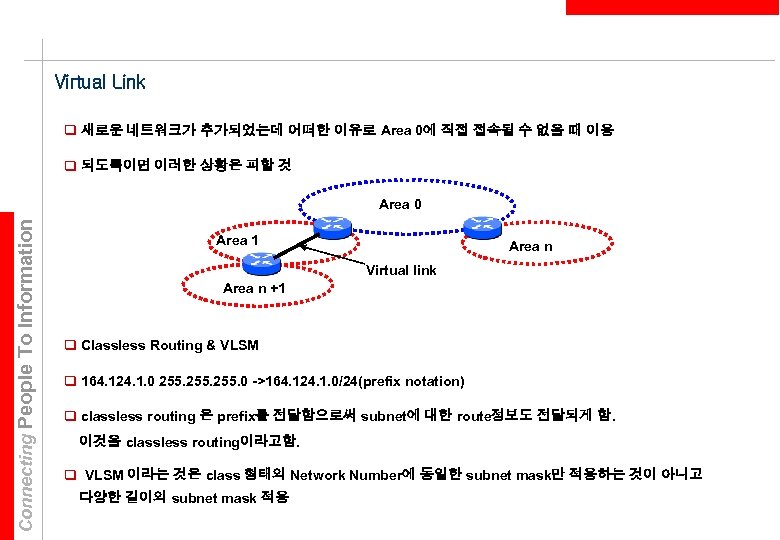

Virtual Link q 새로운 네트워크가 추가되었는데 어떠한 이유로 Area 0에 직접 접속될 수 없을 때 이용 q 되도록이면 이러한 상황은 피할 것 Connecting People To Information Area 0 Area 1 Area n Virtual link Area n +1 q Classless Routing & VLSM q 164. 124. 1. 0 255. 0 ->164. 124. 1. 0/24(prefix notation) q classless routing 은 prefix를 전달함으로써 subnet에 대한 route정보도 전달되게 함. 이것을 classless routing이라고함. q VLSM 이라는 것은 class 형태의 Network Number에 동일한 subnet mask만 적용하는 것이 아니고 다양한 길이의 subnet mask 적용

164. 124. 1. 0/24 164. 124. 3. 8/29 164. 124. 2. 0/24 164. 124. 3. 16/29 164. 124. 5. 0/24 164. 124. 3. 32/24 Connecting People To Information 164. 124. 4. 16/28 203. 252. 3. 4/30 203. 252. 3. 8/30 164. 124. 4. 32/28 164. 124. 4. 48/28 q rip, igrp에서는 classless routing이 지원되지 않는다. q classless routing에서는 1개의 class network number 의 subnetwork들이 분리되어 있어도 된다. q VLSM을 이용하여 class IP Network Number를 보다 많이 활용할 수 있다.

Route Summarization(aggregation) Subnetting 은 prefix를 오른쪽으로 이동 Prefix 203. 252. 0. 0 203. 252. 1. 0 Host Connecting People To Information 203. 252. 0. 0 Prefix 203. 252. 1. 0 length 203. 252. 2. 0 203. 252. 3. 0 203. 252. 0. 0 Supernetting 은 prefix를 왼쪽으로 이동 Prefix 203. 252. 1. 0 Host 203. 252. 2. 0 203. 252. 0. 0/22 Prefix length 203. 252. 3. 0

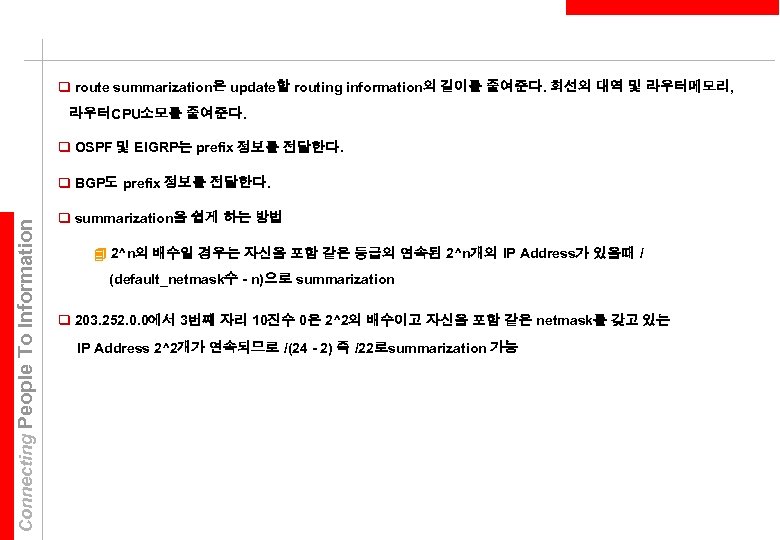

q route summarization은 update할 routing information의 길이를 줄여준다. 회선의 대역 및 라우터메모리, 라우터CPU소모를 줄여준다. q OSPF 및 EIGRP는 prefix 정보를 전달한다. Connecting People To Information q BGP도 prefix 정보를 전달한다. q summarization을 쉽게 하는 방법 4 2^n의 배수일 경우는 자신을 포함 같은 등급의 연속된 2^n개의 IP Address가 있을때 / (default_netmask수 - n)으로 summarization q 203. 252. 0. 0에서 3번째 자리 10진수 0은 2^2의 배수이고 자신을 포함 같은 netmask를 갖고 있는 IP Address 2^2개가 연속되므로 /(24 - 2) 즉 /22로summarization 가능

OSPF Default configuration 방법 q router(config)#router ospf process-id 4 ospf 를 활성화 함 Connecting People To Information 4 process-id 는 임의의 번호 q router(config-router)# network address wildcard-mask area-id 4 address에 routing update 에 참여할 interface에 할당된 network number선언 4 wildcard-mask 는 access-list 의 것과 동일 4 area-id 는 interface 가 속한 area 번호 선언 q neighbor 관계를 이루는 OSPF 라우터의 process-id는 동일할 필요는 없다. 그러나 식별을 편리하게 하기 위해 동일하게 지정하는 것도 나쁘지 않다. q network 명령어로 해당 address를 가진 interface를 특정 area에 속하게 한다. q address는 꼭 class 형태의 Network Number일 필요는 없다. OSPF는 VLSM과 classless routing을 지원하기 때문이다. rip이나 igrp에서 address는 꼭 class 형태의 network number를 지정해야 한다. q address에 대한 netmask로 subnetmask가 아니 wildcard-mask가 이용된다는 것에 유의하자. qarea-id는 0 ~ 4294967295가 이용된다.

Connecting People To Information OSPF Default Configuration !router C !router B router ospf 100 network 130. 100. 44. 0 0. 0. 3. 255 area 0 network 130. 100. 44. 0 0. 0. 1. 255 area 0 network 130. 100. 128. 0 0. 0. 15. 255 area 2 network 130. 100. 46. 0 0. 0. 1. 255 area 0 network 130. 100. 24. 0 0. 0. 7. 255 area 0 !router D router ospf 100 network 130. 100. 128. 0 0. 0. 15. 255 area 2 network 130. 100. 144. 0 0. 0. 15. 255 area 2

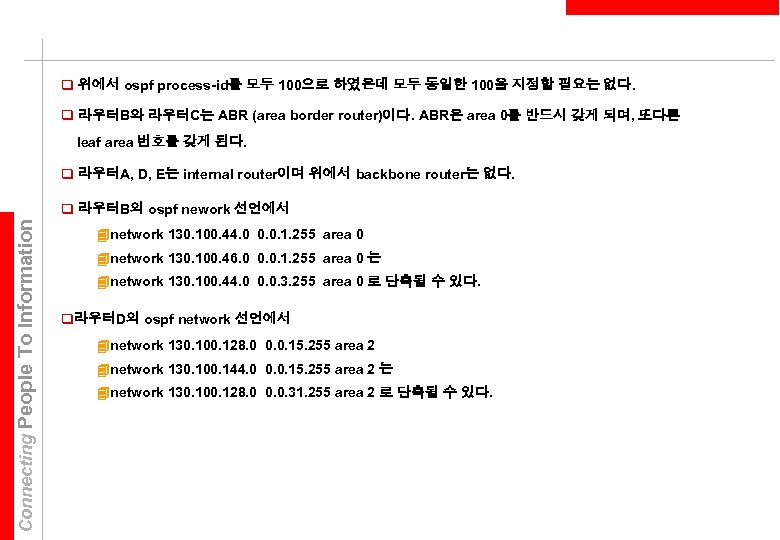

q 위에서 ospf process-id를 모두 100으로 하였은데 모두 동일한 100을 지정할 필요는 없다. q 라우터B와 라우터C는 ABR (area border router)이다. ABR은 area 0를 반드시 갖게 되며, 또다른 leaf area 번호를 갖게 된다. q 라우터A, D, E는 internal router이며 위에서 backbone router는 없다. Connecting People To Information q 라우터B의 ospf nework 선언에서 4 network 130. 100. 44. 0 0. 0. 1. 255 area 0 4 network 130. 100. 46. 0 0. 0. 1. 255 area 0 는 4 network 130. 100. 44. 0 0. 0. 3. 255 area 0 로 단축될 수 있다. q라우터D의 ospf network 선언에서 4 network 130. 100. 128. 0 0. 0. 15. 255 area 2 4 network 130. 100. 144. 0 0. 0. 15. 255 area 2 는 4 network 130. 100. 128. 0 0. 0. 31. 255 area 2 로 단축될 수 있다.

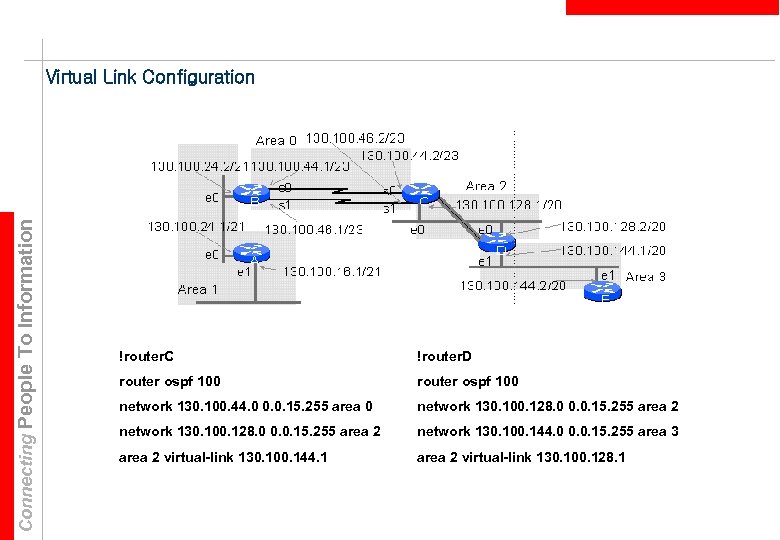

Connecting People To Information Virtual Link Configuration !router. C !router. D router ospf 100 network 130. 100. 44. 0 0. 0. 15. 255 area 0 network 130. 100. 128. 0 0. 0. 15. 255 area 2 network 130. 100. 144. 0 0. 0. 15. 255 area 3 area 2 virtual-link 130. 100. 144. 1 area 2 virtual-link 130. 100. 128. 1

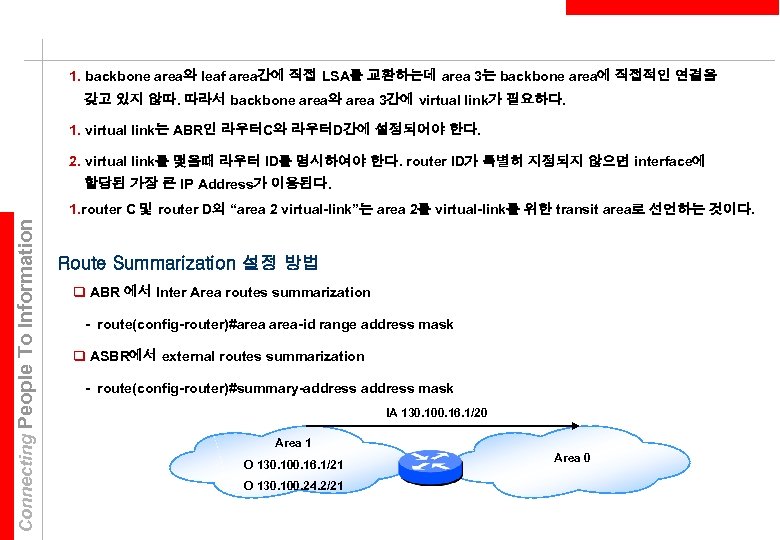

1. backbone area와 leaf area간에 직접 LSA를 교환하는데 area 3는 backbone area에 직접적인 연결을 갖고 있지 않따. 따라서 backbone area와 area 3간에 virtual link가 필요하다. 1. virtual link는 ABR인 라우터C와 라우터D간에 설정되어야 한다. 2. virtual link를 맺을때 라우터 ID를 명시하여야 한다. router ID가 특별히 지정되지 않으면 interface에 할당된 가장 큰 IP Address가 이용된다. Connecting People To Information 1. router C 및 router D의 “area 2 virtual-link”는 area 2를 virtual-link를 위한 transit area로 선언하는 것이다. Route Summarization 설정 방법 q ABR 에서 Inter Area routes summarization - route(config-router)#area-id range address mask q ASBR에서 external routes summarization - route(config-router)#summary-address mask IA 130. 100. 16. 1/20 Area 1 O 130. 100. 16. 1/21 O 130. 100. 24. 2/21 Area 0

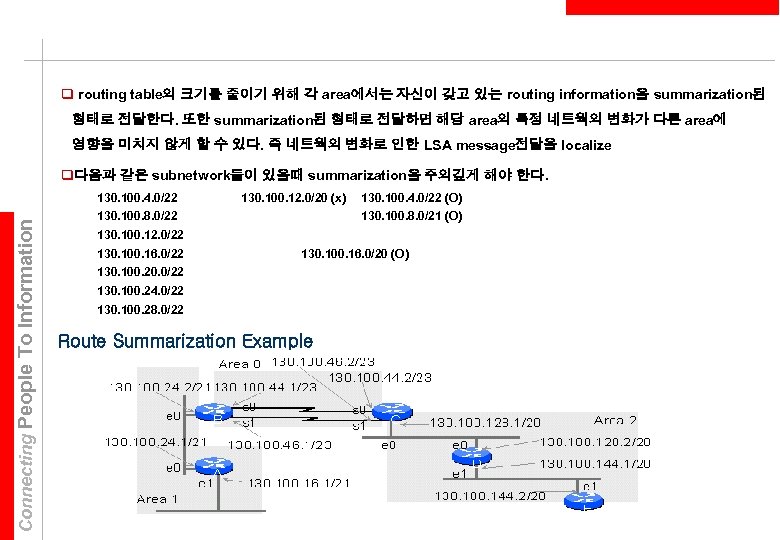

q routing table의 크기를 줄이기 위해 각 area에서는 자신이 갖고 있는 routing information을 summarization된 형태로 전달한다. 또한 summarization된 형태로 전달하면 해당 area의 특정 네트웍의 변화가 다른 area에 영향을 미치지 않게 할 수 있다. 즉 네트웍의 변화로 인한 LSA message전달을 localize q다음과 같은 subnetwork들이 있을때 summarization을 주의깊게 해야 한다. Connecting People To Information 130. 100. 4. 0/22 130. 100. 12. 0/20 (x) 130. 100. 8. 0/22 130. 100. 4. 0/22 (O) 130. 100. 8. 0/21 (O) 130. 100. 12. 0/22 130. 100. 16. 0/20 (O) 130. 100. 20. 0/22 130. 100. 24. 0/22 130. 100. 28. 0/22 Route Summarization Example

!router C router ospf 100 network 130. 100. 44. 0 0. 0. 1. 255 area 0 network 130. 100. 44. 0 0. 0. 3. 255 area 0 network 130. 100. 46. 0 0. 0. 1. 255 area 0 network 130. 100. 128. 0 0. 0. 15. 255 area 2 network 130. 100. 24. 0 0. 0. 7. 255 area 1 Connecting People To Information !router B area 0 range 130. 100. 44. 0 255. 252. 0 area 2 range 130. 100. 128. 0 255. 224. 0 area 1 range 130. 100. 16. 0 255. 240. 0 [Totally] Stub Area Configuration Example External AS Area 0 Area 2 C D

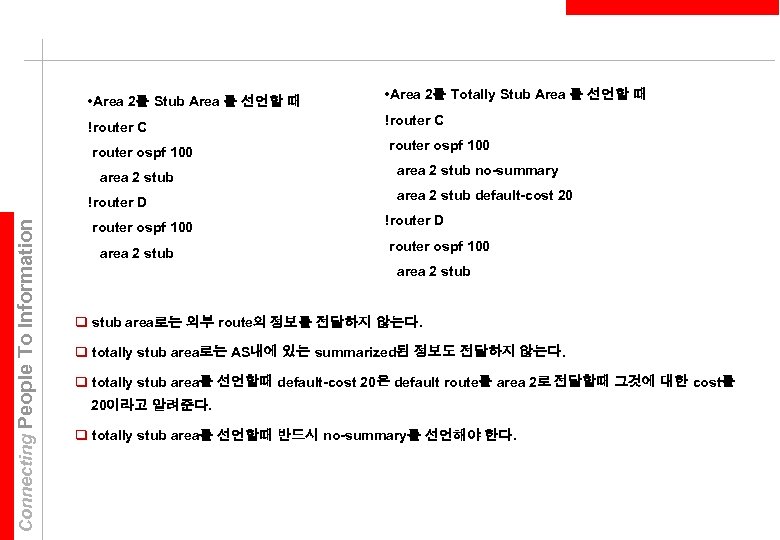

• Area 2를 Stub Area 를 선언할 때 !router C router ospf 100 area 2 stub Connecting People To Information !router D router ospf 100 area 2 stub • Area 2를 Totally Stub Area 를 선언할 때 !router C router ospf 100 area 2 stub no-summary area 2 stub default-cost 20 !router D router ospf 100 area 2 stub q stub area로는 외부 route의 정보를 전달하지 않는다. q totally stub area로는 AS내에 있는 summarized된 정보도 전달하지 않는다. q totally stub area를 선언할때 default-cost 20은 default route를 area 2로 전달할때 그것에 대한 cost를 20이라고 알려준다. q totally stub area를 선언할때 반드시 no-summary를 선언해야 한다.

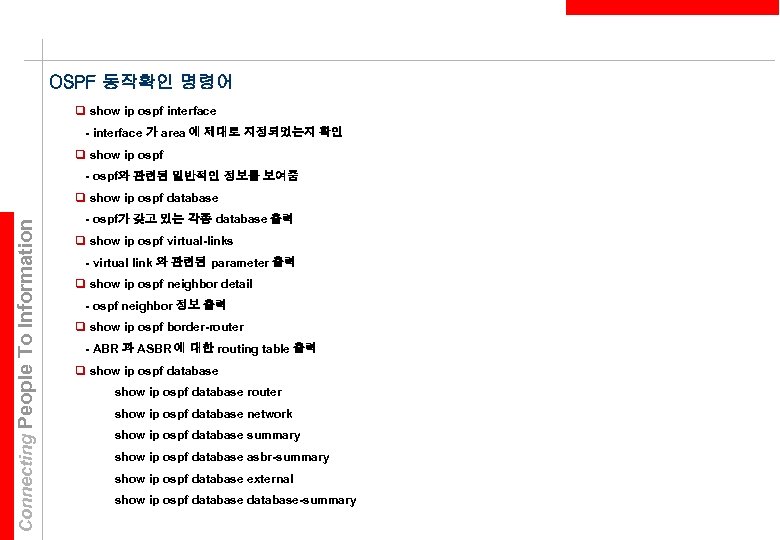

OSPF 동작확인 명령어 q show ip ospf interface - interface 가 area 에 제대로 지정되었는지 확인 q show ip ospf - ospf와 관련된 일반적인 정보를 보여줌 Connecting People To Information q show ip ospf database - ospf가 갖고 있는 각종 database 출력 q show ip ospf virtual-links - virtual link 와 관련된 parameter 출력 q show ip ospf neighbor detail - ospf neighbor 정보 출력 q show ip ospf border-router - ABR 과 ASBR 에 대한 routing table 출력 q show ip ospf database router show ip ospf database network show ip ospf database summary show ip ospf database asbr-summary show ip ospf database external show ip ospf database-summary

Enhanced IGRP(EIGRP) 개요 • CISCO 의 Routing Protocol • Advanced Distance Vector Routing Protocol • classless routing 및 VLSM 개념 지원 Connecting People To Information • rapid convergence • partial bounded updates • multiple network-layer protocol support IP routing IPX routing Appletalk routing IP routing EIGRP IPX routing Appeltalk routing q EIGRP는 Diffusing Update Algorithm(DUAL)을 이용하여 convergence time이 매우 빠르다. 기본 방법은 인접한 라우터들의 라우팅테이블을 모두 갖고 있어 네트웍의 변화시 대체경로를 빠르게 선택한다. 만약 대체경로가 없으면 대체경로를 인접한 라우터들에게 물어본다. q EIGRP는 정기적인 update하지 않는다. 변화가 감지되었을때 변화된 정보만 전달한다. q EIGRP는 IP rouitng, Appletalk routing, IPX routing을 동시에 처리해준다. q 그외의 특성은 IGRP와 거의 동일하다.

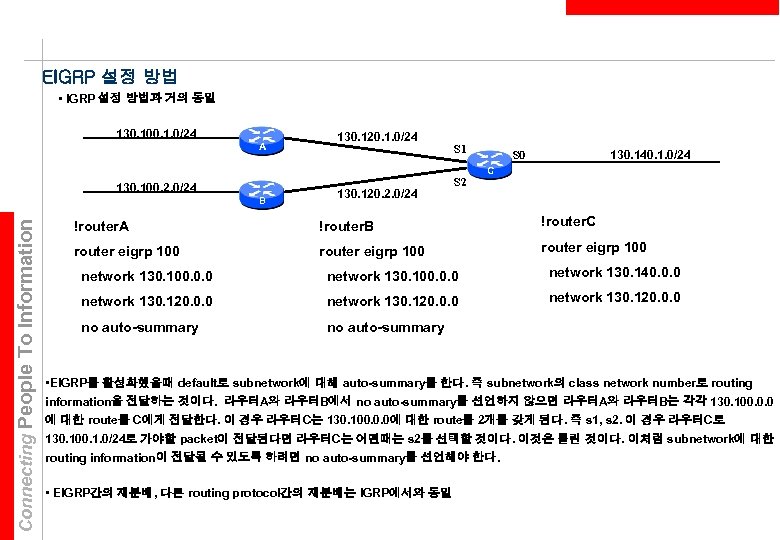

EIGRP 설정 방법 • IGRP 설정 방법과 거의 동일 130. 100. 1. 0/24 A 130. 100. 2. 0/24 Connecting People To Information B 130. 120. 1. 0/24 130. 120. 2. 0/24 S 1 S 2 130. 140. 1. 0/24 S 0 C !router. A !router. B !router. C router eigrp 100 network 130. 100. 0. 0 network 130. 140. 0. 0 network 130. 120. 0. 0 no auto-summary • EIGRP를 활성화했을때 default로 subnetwork에 대해 auto-summary를 한다. 즉 subnetwork의 class network number로 routing information을 전달하는 것이다. 라우터A와 라우터B에서 no auto-summary를 선언하지 않으면 라우터A와 라우터B는 각각 130. 100. 0. 0 에 대한 route를 C에게 전달한다. 이 경우 라우터C는 130. 100. 0. 0에 대한 route를 2개를 갖게 된다. 즉 s 1, s 2. 이 경우 라우터C로 130. 100. 1. 0/24로 가야할 packet이 전달된다면 라우터C는 어떤때는 s 2를 선택할 것이다. 이것은 틀린 것이다. 이처럼 subnetwork에 대한 routing information이 전달될 수 있도록 하려면 no auto-summary를 선언해야 한다. • EIGRP간의 재분배, 다른 routing protocol간의 재분배는 IGRP에서와 동일

EIGRP에서의 Summarization • default로 class 형태로 summarization하므로 이것을 원하지 않을 경우 no auto-summary 선언 • EIGRP정보를 전달할 때 특정 interface 별로 summarization 된 형태로 정보전달 가능 - router(config-ig)#ip summary-address eigrp as-number address mask Connecting People To Information !router C interface serial 0 ip summary-address eigrp 100 130. 100. 0. 0 255. 0. 0 130. 100. 1. 0/24 A 130. 120. 1. 0/24 AS 100 130. 100. 2. 0/24 B • EIGRP의 동작을 확인하는 명령어들 • show ip protocols • show ip route eigrp • show ip eigrp neighbors • show ip eigrp topology • show ip eigrp traffic 130. 120. 2. 0/24 S 1 S 2 S 0 C 130. 140. 1. 0/24

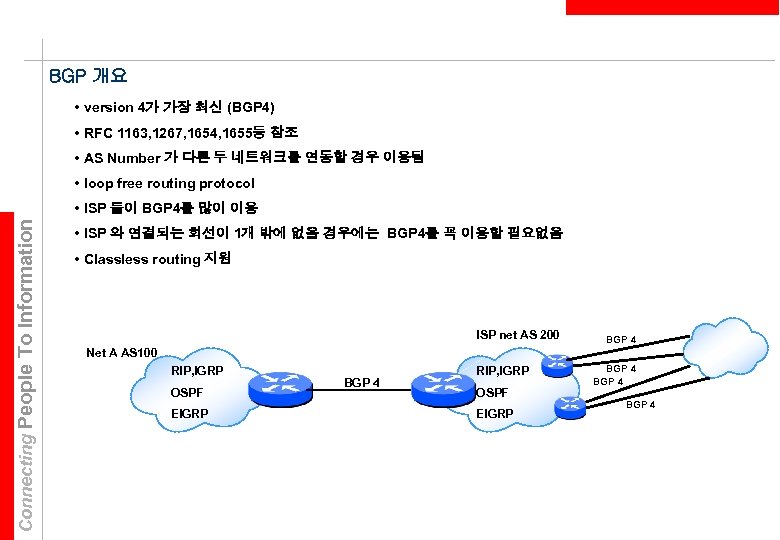

BGP 개요 • version 4가 가장 최신 (BGP 4) • RFC 1163, 1267, 1654, 1655등 참조 • AS Number 가 다른 두 네트워크를 연동할 경우 이용됨 • loop free routing protocol Connecting People To Information • ISP 들이 BGP 4를 많이 이용 • ISP 와 연결되는 회선이 1개 밖에 없을 경우에는 BGP 4를 꼭 이용할 필요없음 • Classless routing 지원 ISP net AS 200 BGP 4 Net A AS 100 RIP, IGRP OSPF EIGRP BGP 4

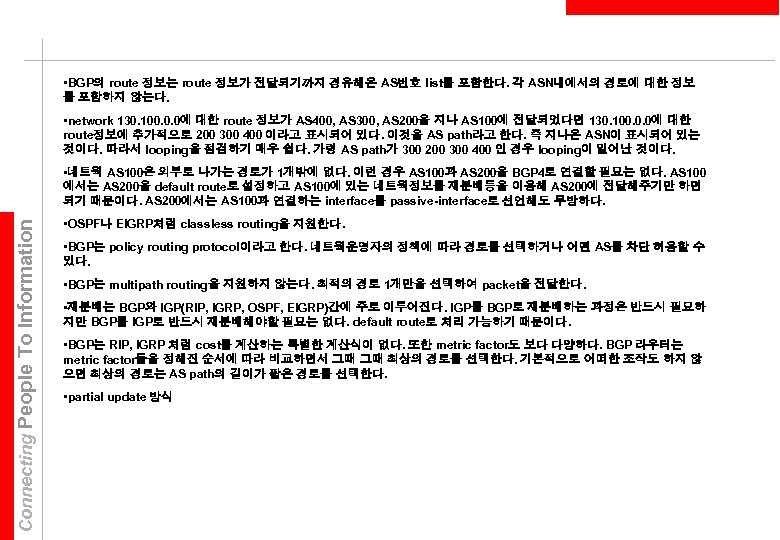

• BGP의 route 정보는 route 정보가 전달되기까지 경유해온 AS번호 list를 포함한다. 각 ASN내에서의 경로에 대한 정보 를 포함하지 않는다. • network 130. 100. 0. 0에 대한 route 정보가 AS 400, AS 300, AS 200을 지나 AS 100에 전달되었다면 130. 100. 0. 0에 대한 route정보에 추가적으로 200 300 400 이라고 표시되어 있다. 이것을 AS path라고 한다. 즉 지나온 ASN이 표시되어 있는 것이다. 따라서 looping을 점검하기 매우 쉽다. 가령 AS path가 300 200 300 400 인 경우 looping이 일어난 것이다. Connecting People To Information • 네트웍 AS 100은 외부로 나가는 경로가 1개밖에 없다. 이런 경우 AS 100과 AS 200을 BGP 4로 연결할 필요는 없다. AS 100 에서는 AS 200을 default route로 설정하고 AS 100에 있는 네트웍정보를 재분배등을 이용해 AS 200에 전달해주기만 하면 되기 때문이다. AS 200에서는 AS 100과 연결하는 interface를 passive-interface로 선언해도 무방하다. • OSPF나 EIGRP처럼 classless routing을 지원한다. • BGP는 policy routing protocol이라고 한다. 네트웍운영자의 정책에 따라 경로를 선택하거나 어떤 AS를 차단 허용할 수 있다. • BGP는 multipath routing을 지원하지 않는다. 최적의 경로 1개만을 선택하여 packet을 전달한다. • 재분배는 BGP와 IGP(RIP, IGRP, OSPF, EIGRP)간에 주로 이루어진다. IGP를 BGP로 재분배하는 과정은 반드시 필요하 지만 BGP를 IGP로 반드시 재분배해야할 필요는 없다. default route로 처리 가능하기 때문이다. • BGP는 RIP, IGRP 처럼 cost를 계산하는 특별한 계산식이 없다. 또한 metric factor도 보다 다양하다. BGP 라우터는 metric factor들을 정해진 순서에 따라 비교하면서 그때 그때 최상의 경로를 선택한다. 기본적으로 어떠한 조작도 하지 않 으면 최상의 경로는 AS path의 길이가 짧은 경로를 선택한다. • partial update 방식

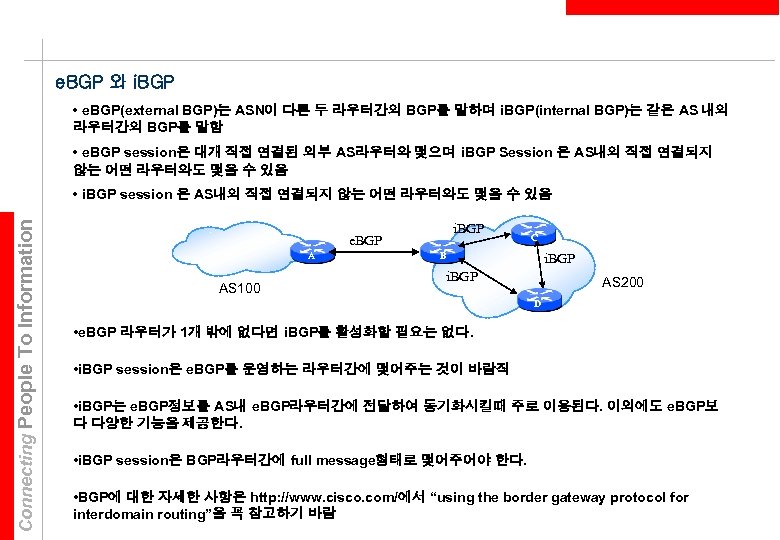

e. BGP 와 i. BGP • e. BGP(external BGP)는 ASN이 다른 두 라우터간의 BGP를 말하며 i. BGP(internal BGP)는 같은 AS 내의 라우터간의 BGP를 말함 • e. BGP session은 대개 직접 연결된 외부 AS라우터와 맺으며 i. BGP Session 은 AS내의 직접 연결되지 않는 어떤 라우터와도 맺을 수 있음 Connecting People To Information • i. BGP session 은 AS내의 직접 연결되지 않는 어떤 라우터와도 맺을 수 있음 i. BGP e. BGP A AS 100 C B i. BGP AS 200 D • e. BGP 라우터가 1개 밖에 없다면 i. BGP를 활성화할 필요는 없다. • i. BGP session은 e. BGP를 운영하는 라우터간에 맺어주는 것이 바람직 • i. BGP는 e. BGP정보를 AS내 e. BGP라우터간에 전달하여 동기화시킬때 주로 이용된다. 이외에도 e. BGP보 다 다양한 기능을 제공한다. • i. BGP session은 BGP라우터간에 full message형태로 맺어주어야 한다. • BGP에 대한 자세한 사항은 http: //www. cisco. com/에서 “using the border gateway protocol for interdomain routing”을 꼭 참고하기 바람

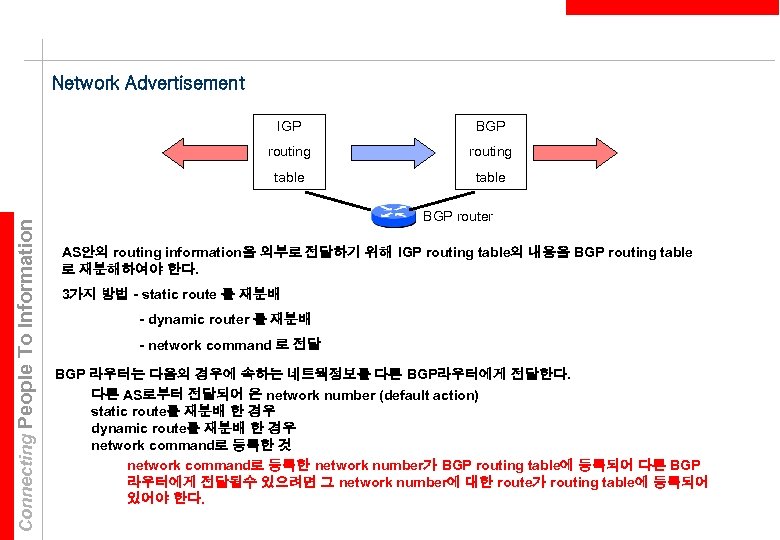

Network Advertisement BGP routing table Connecting People To Information IGP table BGP router AS안의 routing information을 외부로 전달하기 위해 IGP routing table의 내용을 BGP routing table 로 재분해하여야 한다. 3가지 방법 - static route 를 재분배 - dynamic router 를 재분배 - network command 로 전달 BGP 라우터는 다음의 경우에 속하는 네트웍정보를 다른 BGP라우터에게 전달한다. 다른 AS로부터 전달되어 온 network number (default action) static route를 재분배 한 경우 dynamic route를 재분배 한 경우 network command로 등록한 것 network command로 등록한 network number가 BGP routing table에 등록되어 다른 BGP 라우터에게 전달될수 있으려면 그 network number에 대한 route가 routing table에 등록되어 있어야 한다.

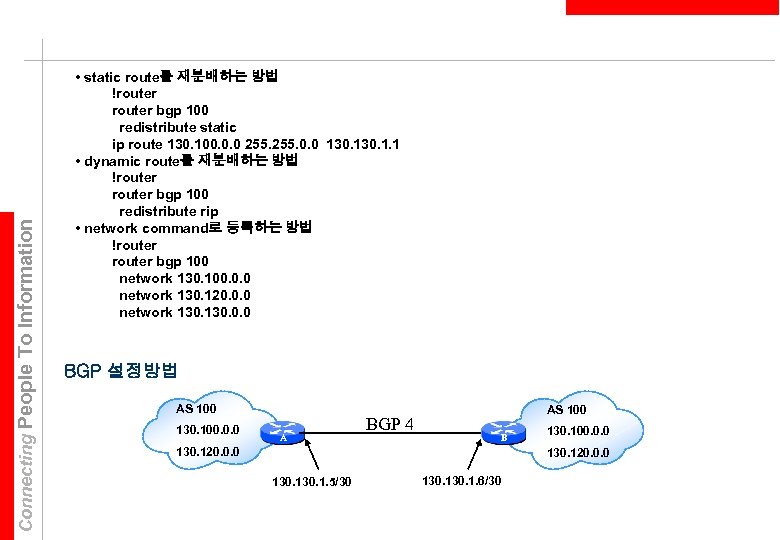

Connecting People To Information • static route를 재분배하는 방법 !router bgp 100 redistribute static ip route 130. 100. 0. 0 255. 0. 0 130. 1. 1 • dynamic route를 재분배하는 방법 !router bgp 100 redistribute rip • network command로 등록하는 방법 !router bgp 100 network 130. 100. 0. 0 network 130. 120. 0. 0 network 130. 0. 0 BGP 설정방법 AS 100 130. 100. 0. 0 A BGP 4 AS 100 B 130. 120. 0. 0 130. 100. 0. 0 130. 120. 0. 0 130. 1. 5/30 130. 1. 6/30

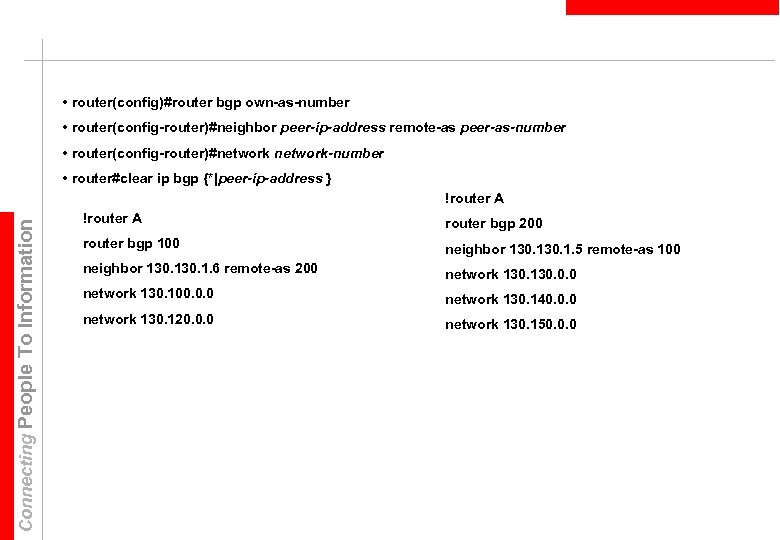

• router(config)#router bgp own-as-number • router(config-router)#neighbor peer-ip-address remote-as peer-as-number • router(config-router)#network-number • router#clear ip bgp {*|peer-ip-address } Connecting People To Information !router A router bgp 200 router bgp 100 neighbor 130. 1. 5 remote-as 100 neighbor 130. 1. 6 remote-as 200 network 130. 0. 0 network 130. 100. 0. 0 network 130. 140. 0. 0 network 130. 120. 0. 0 network 130. 150. 0. 0

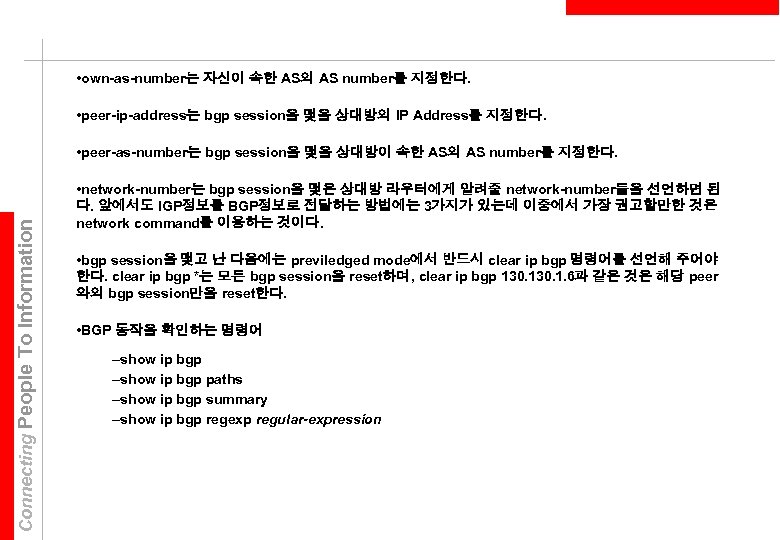

• own-as-number는 자신이 속한 AS의 AS number를 지정한다. • peer-ip-address는 bgp session을 맺을 상대방의 IP Address를 지정한다. Connecting People To Information • peer-as-number는 bgp session을 맺을 상대방이 속한 AS의 AS number를 지정한다. • network-number는 bgp session을 맺은 상대방 라우터에게 알려줄 network-number들을 선언하면 된 다. 앞에서도 IGP정보를 BGP정보로 전달하는 방법에는 3가지가 있는데 이중에서 가장 권고할만한 것은 network command를 이용하는 것이다. • bgp session을 맺고 난 다음에는 previledged mode에서 반드시 clear ip bgp 명령어를 선언해 주어야 한다. clear ip bgp *는 모든 bgp session을 reset하며, clear ip bgp 130. 1. 6과 같은 것은 해당 peer 와의 bgp session만을 reset한다. • BGP 동작을 확인하는 명령어 –show ip bgp paths –show ip bgp summary –show ip bgp regexp regular-expression

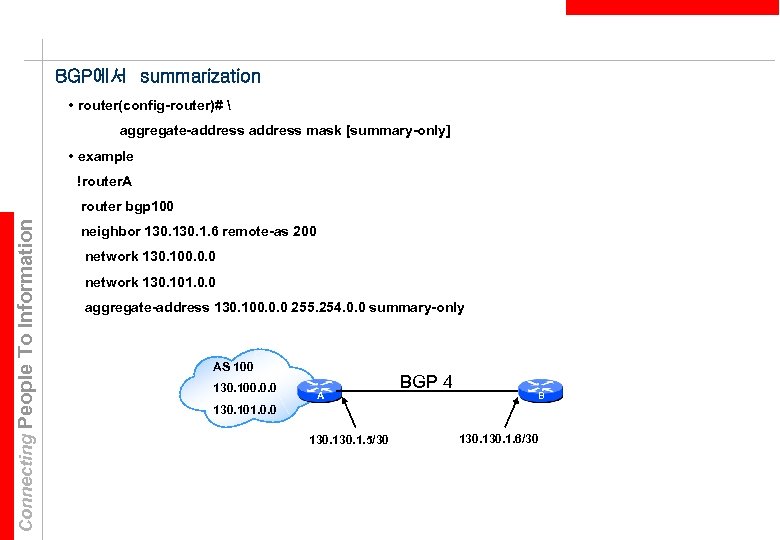

BGP에서 summarization • router(config-router)# aggregate-address mask [summary-only] • example !router. A Connecting People To Information router bgp 100 neighbor 130. 1. 6 remote-as 200 network 130. 100. 0. 0 network 130. 101. 0. 0 aggregate-address 130. 100. 0. 0 255. 254. 0. 0 summary-only AS 100 130. 100. 0. 0 A BGP 4 B 130. 101. 0. 0 130. 1. 5/30 130. 1. 6/30

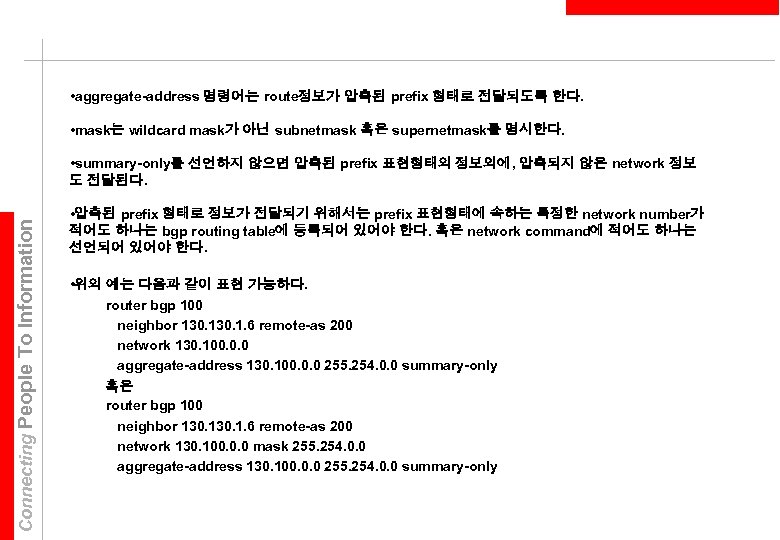

• aggregate-address 명령어는 route정보가 압축된 prefix 형태로 전달되도록 한다. • mask는 wildcard mask가 아닌 subnetmask 혹은 supernetmask를 명시한다. Connecting People To Information • summary-only를 선언하지 않으면 압축된 prefix 표현형태의 정보외에, 압축되지 않은 network 정보 도 전달된다. • 압축된 prefix 형태로 정보가 전달되기 위해서는 prefix 표현형태에 속하는 특정한 network number가 적어도 하나는 bgp routing table에 등록되어 있어야 한다. 혹은 network command에 적어도 하나는 선언되어 있어야 한다. • 위의 예는 다음과 같이 표현 가능하다. router bgp 100 neighbor 130. 1. 6 remote-as 200 network 130. 100. 0. 0 aggregate-address 130. 100. 0. 0 255. 254. 0. 0 summary-only 혹은 router bgp 100 neighbor 130. 1. 6 remote-as 200 network 130. 100. 0. 0 mask 255. 254. 0. 0 aggregate-address 130. 100. 0. 0 255. 254. 0. 0 summary-only

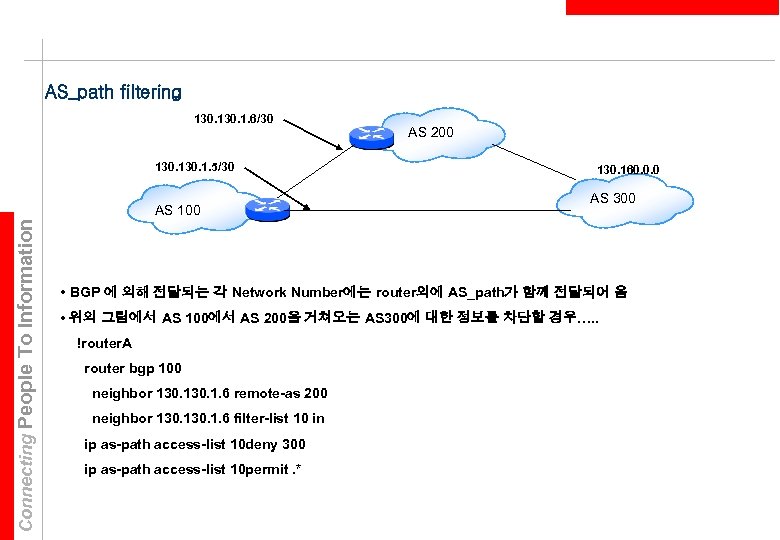

AS_path filtering 130. 1. 6/30 130. 1. 5/30 Connecting People To Information AS 100 AS 200 130. 160. 0. 0 AS 300 • BGP 에 의해 전달되는 각 Network Number에는 router외에 AS_path가 함께 전달되어 옴 • 위의 그림에서 AS 100에서 AS 200을 거쳐오는 AS 300에 대한 정보를 차단할 경우…. . !router. A router bgp 100 neighbor 130. 1. 6 remote-as 200 neighbor 130. 1. 6 filter-list 10 in ip as-path access-list 10 deny 300 ip as-path access-list 10 permit. *

Connecting People To Information • AS_path filtering이란 교환되는 BGP routing information에서 AS_path를 점검하여 제어하는 것이다. • AS_path filtering을 이용하여 네트웍간의 라우팅정책을 정의, 구현할 수 있다. • BGP에서 이용할 수 있는 filtering 방법에는 –distribute-list –as_path –route-map –community 등이 있다. AS_path filtering 방법 • router(config)#ip as-path access-list as-path-access-list-number {permit|deny} regular-expression - as-path access list 를 선언하는 것임 - as-path-access-list-number는 1~99까지 이용 - regular-expression 은 하위 설명 참조 • router(config-router)#neighbor peer-ip-address filter-list as-path-access-list-number{in|out} -as-path access list를 특정 bgp session에 적용하는 것

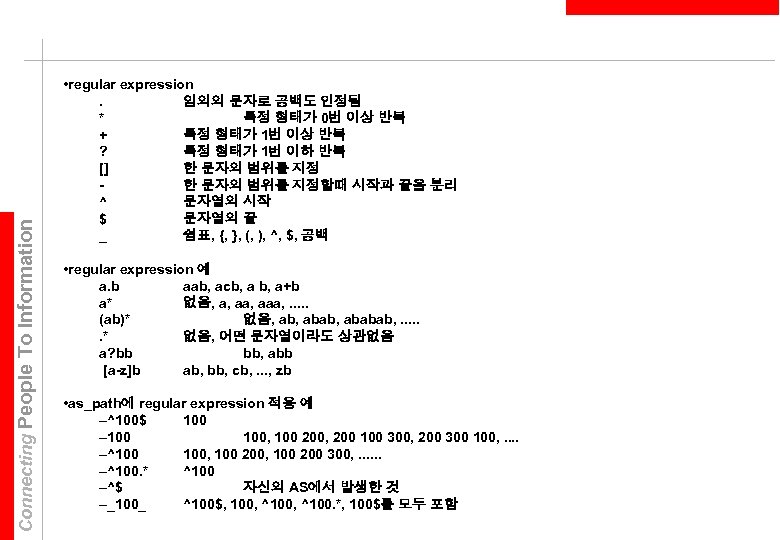

Connecting People To Information • regular expression. 임의의 문자로 공백도 인정됨 * 특정 형태가 0번 이상 반복 + 특정 형태가 1번 이상 반복 ? 특정 형태가 1번 이하 반복 [] 한 문자의 범위를 지정할때 시작과 끝을 분리 ^ 문자열의 시작 $ 문자열의 끝 _ 쉼표, {, }, (, ), ^, $, 공백 • regular expression 예 a. b aab, acb, a+b a* 없음, a, aaa, . . . (ab)* 없음, abab, ababab, . . . * 없음, 어떤 문자열이라도 상관없음 a? bb bb, abb [a-z]b ab, bb, cb, . . . , zb • as_path에 regular expression 적용 예 –^100$ 100 – 100, 100 200, 200 100 300, 200 300 100, . . –^100 100, 100 200 300, . . . –^100. * ^100 –^$ 자신의 AS에서 발생한 것 –_100_ ^100$, 100, ^100. *, 100$를 모두 포함

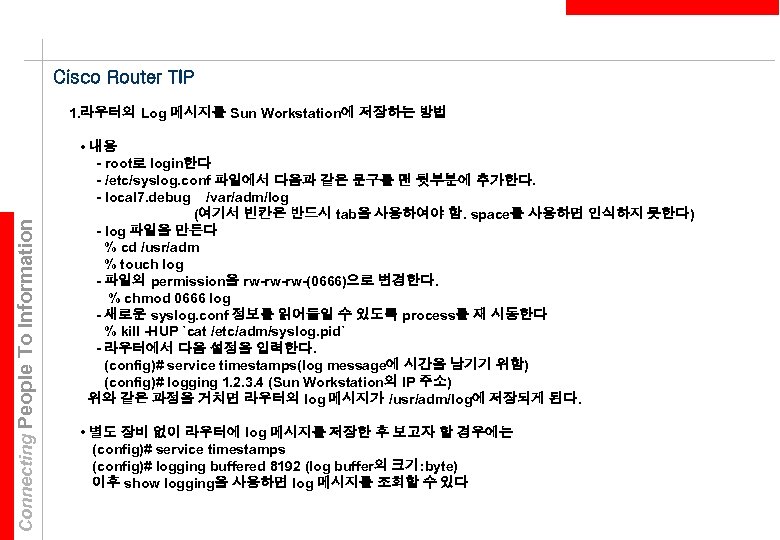

Cisco Router TIP Connecting People To Information 1. 라우터의 Log 메시지를 Sun Workstation에 저장하는 방법 • 내용 - root로 login한다 - /etc/syslog. conf 파일에서 다음과 같은 문구를 맨 뒷부분에 추가한다. - local 7. debug /var/adm/log (여기서 빈칸은 반드시 tab을 사용하여야 함. space를 사용하면 인식하지 못한다) - log 파일을 만든다 % cd /usr/adm % touch log - 파일의 permission을 rw-rw-rw-(0666)으로 변경한다. % chmod 0666 log - 새로운 syslog. conf 정보를 읽어들일 수 있도록 process를 재 시동한다 % kill -HUP `cat /etc/adm/syslog. pid` - 라우터에서 다음 설정을 입력한다. (config)# service timestamps(log message에 시간을 남기기 위함) (config)# logging 1. 2. 3. 4 (Sun Workstation의 IP 주소) 위와 같은 과정을 거치면 라우터의 log 메시지가 /usr/adm/log에 저장되게 된다. • 별도 장비 없이 라우터에 log 메시지를 저장한 후 보고자 할 경우에는 (config)# service timestamps (config)# logging buffered 8192 (log buffer의 크기: byte) 이후 show logging을 사용하면 log 메시지를 조회할 수 있다

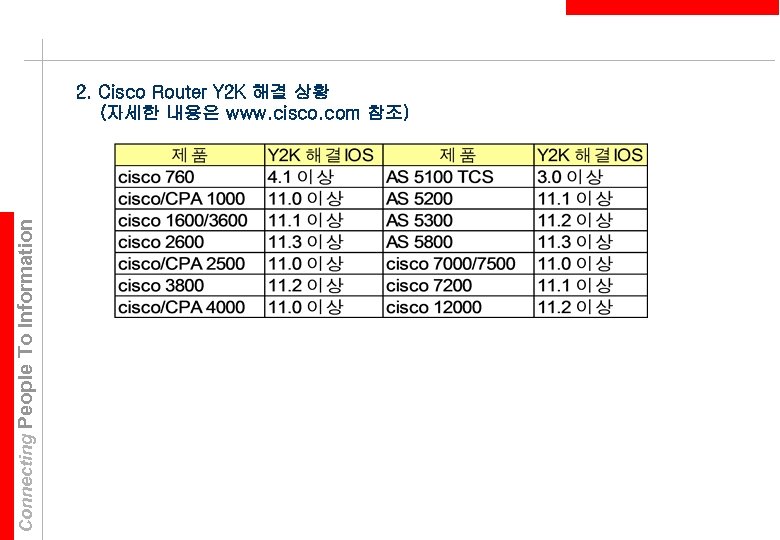

Connecting People To Information 2. Cisco Router Y 2 K 해결 상황 (자세한 내용은 www. cisco. com 참조)

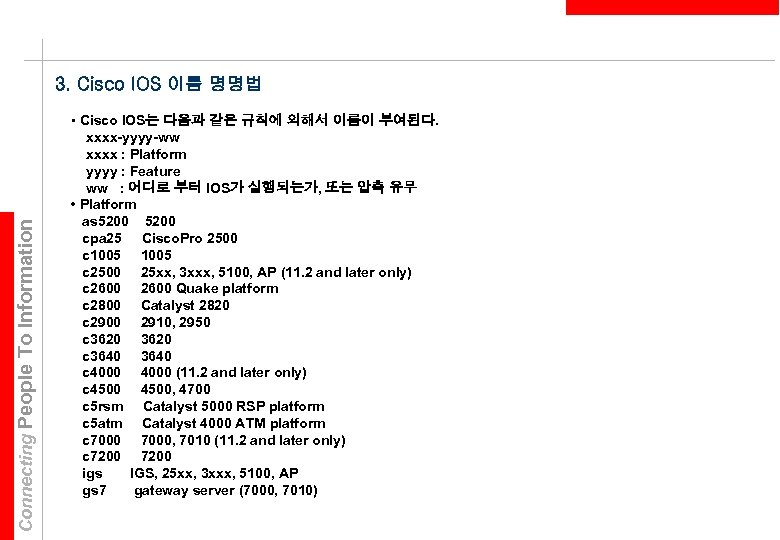

Connecting People To Information 3. Cisco IOS 이름 명명법 • Cisco IOS는 다음과 같은 규칙에 의해서 이름이 부여된다. xxxx-yyyy-ww xxxx : Platform yyyy : Feature ww : 어디로 부터 IOS가 실행되는가, 또는 압축 유무 • Platform as 5200 cpa 25 Cisco. Pro 2500 c 1005 c 2500 25 xx, 3 xxx, 5100, AP (11. 2 and later only) c 2600 Quake platform c 2800 Catalyst 2820 c 2900 2910, 2950 c 3620 c 3640 c 4000 (11. 2 and later only) c 4500, 4700 c 5 rsm Catalyst 5000 RSP platform c 5 atm Catalyst 4000 ATM platform c 7000, 7010 (11. 2 and later only) c 7200 igs IGS, 25 xx, 3 xxx, 5100, AP gs 7 gateway server (7000, 7010)

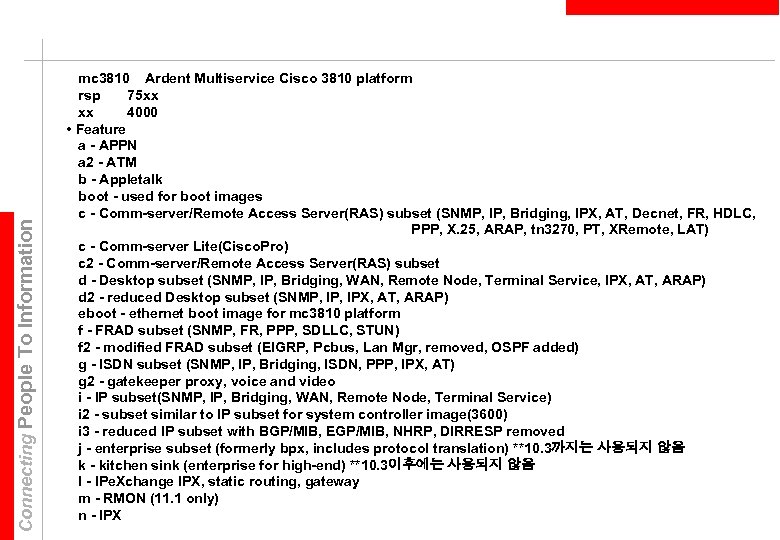

Connecting People To Information mc 3810 Ardent Multiservice Cisco 3810 platform rsp 75 xx xx 4000 • Feature a - APPN a 2 - ATM b - Appletalk boot - used for boot images c - Comm-server/Remote Access Server(RAS) subset (SNMP, IP, Bridging, IPX, AT, Decnet, FR, HDLC, PPP, X. 25, ARAP, tn 3270, PT, XRemote, LAT) c - Comm-server Lite(Cisco. Pro) c 2 - Comm-server/Remote Access Server(RAS) subset d - Desktop subset (SNMP, IP, Bridging, WAN, Remote Node, Terminal Service, IPX, AT, ARAP) d 2 - reduced Desktop subset (SNMP, IPX, AT, ARAP) eboot - ethernet boot image for mc 3810 platform f - FRAD subset (SNMP, FR, PPP, SDLLC, STUN) f 2 - modified FRAD subset (EIGRP, Pcbus, Lan Mgr, removed, OSPF added) g - ISDN subset (SNMP, IP, Bridging, ISDN, PPP, IPX, AT) g 2 - gatekeeper proxy, voice and video i - IP subset(SNMP, IP, Bridging, WAN, Remote Node, Terminal Service) i 2 - subset similar to IP subset for system controller image(3600) i 3 - reduced IP subset with BGP/MIB, EGP/MIB, NHRP, DIRRESP removed j - enterprise subset (formerly bpx, includes protocol translation) **10. 3까지는 사용되지 않음 k - kitchen sink (enterprise for high-end) **10. 3이후에는 사용되지 않음 l - IPe. Xchange IPX, static routing, gateway m - RMON (11. 1 only) n - IPX

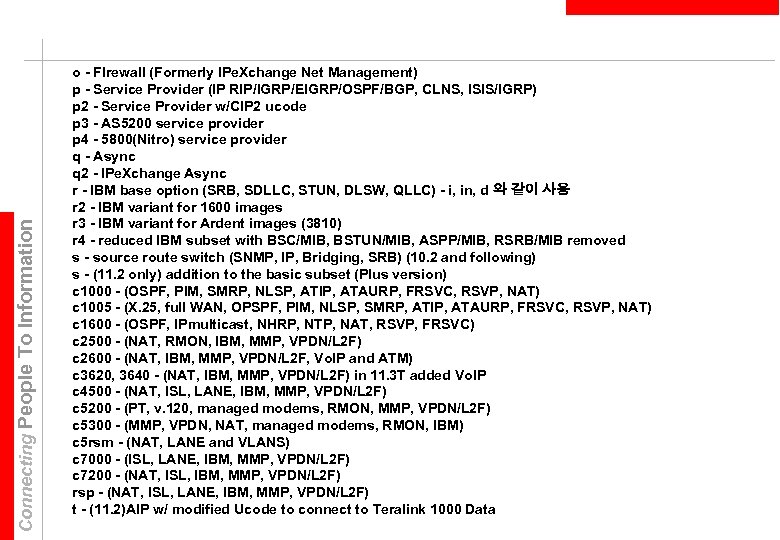

Connecting People To Information o - FIrewall (Formerly IPe. Xchange Net Management) p - Service Provider (IP RIP/IGRP/EIGRP/OSPF/BGP, CLNS, ISIS/IGRP) p 2 - Service Provider w/CIP 2 ucode p 3 - AS 5200 service provider p 4 - 5800(Nitro) service provider q - Async q 2 - IPe. Xchange Async r - IBM base option (SRB, SDLLC, STUN, DLSW, QLLC) - i, in, d 와 같이 사용 r 2 - IBM variant for 1600 images r 3 - IBM variant for Ardent images (3810) r 4 - reduced IBM subset with BSC/MIB, BSTUN/MIB, ASPP/MIB, RSRB/MIB removed s - source route switch (SNMP, IP, Bridging, SRB) (10. 2 and following) s - (11. 2 only) addition to the basic subset (Plus version) c 1000 - (OSPF, PIM, SMRP, NLSP, ATIP, ATAURP, FRSVC, RSVP, NAT) c 1005 - (X. 25, full WAN, OPSPF, PIM, NLSP, SMRP, ATIP, ATAURP, FRSVC, RSVP, NAT) c 1600 - (OSPF, IPmulticast, NHRP, NTP, NAT, RSVP, FRSVC) c 2500 - (NAT, RMON, IBM, MMP, VPDN/L 2 F) c 2600 - (NAT, IBM, MMP, VPDN/L 2 F, Vo. IP and ATM) c 3620, 3640 - (NAT, IBM, MMP, VPDN/L 2 F) in 11. 3 T added Vo. IP c 4500 - (NAT, ISL, LANE, IBM, MMP, VPDN/L 2 F) c 5200 - (PT, v. 120, managed modems, RMON, MMP, VPDN/L 2 F) c 5300 - (MMP, VPDN, NAT, managed modems, RMON, IBM) c 5 rsm - (NAT, LANE and VLANS) c 7000 - (ISL, LANE, IBM, MMP, VPDN/L 2 F) c 7200 - (NAT, ISL, IBM, MMP, VPDN/L 2 F) rsp - (NAT, ISL, LANE, IBM, MMP, VPDN/L 2 F) t - (11. 2)AIP w/ modified Ucode to connect to Teralink 1000 Data

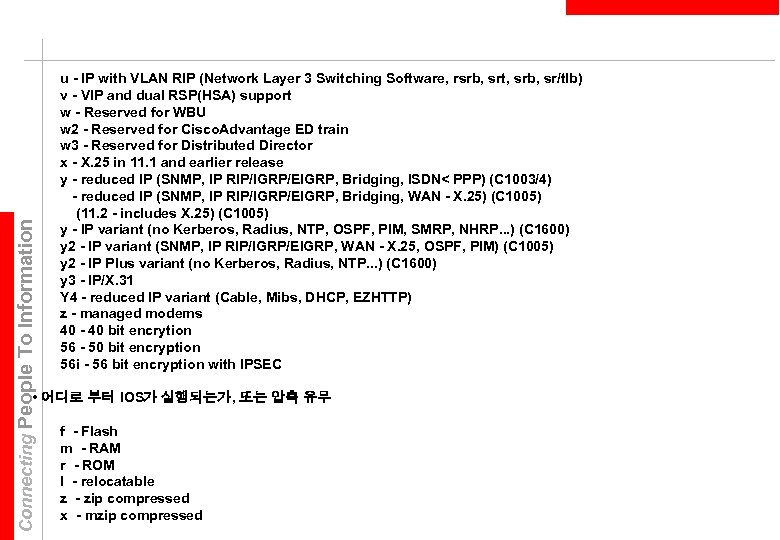

Connecting People To Information u - IP with VLAN RIP (Network Layer 3 Switching Software, rsrb, srt, srb, sr/tlb) v - VIP and dual RSP(HSA) support w - Reserved for WBU w 2 - Reserved for Cisco. Advantage ED train w 3 - Reserved for Distributed Director x - X. 25 in 11. 1 and earlier release y - reduced IP (SNMP, IP RIP/IGRP/EIGRP, Bridging, ISDN< PPP) (C 1003/4) - reduced IP (SNMP, IP RIP/IGRP/EIGRP, Bridging, WAN - X. 25) (C 1005) (11. 2 - includes X. 25) (C 1005) y - IP variant (no Kerberos, Radius, NTP, OSPF, PIM, SMRP, NHRP. . . ) (C 1600) y 2 - IP variant (SNMP, IP RIP/IGRP/EIGRP, WAN - X. 25, OSPF, PIM) (C 1005) y 2 - IP Plus variant (no Kerberos, Radius, NTP. . . ) (C 1600) y 3 - IP/X. 31 Y 4 - reduced IP variant (Cable, Mibs, DHCP, EZHTTP) z - managed modems 40 - 40 bit encrytion 56 - 50 bit encryption 56 i - 56 bit encryption with IPSEC • 어디로 부터 IOS가 실행되는가, 또는 압축 유무 f - Flash m - RAM r - ROM l - relocatable z - zip compressed x - mzip compressed

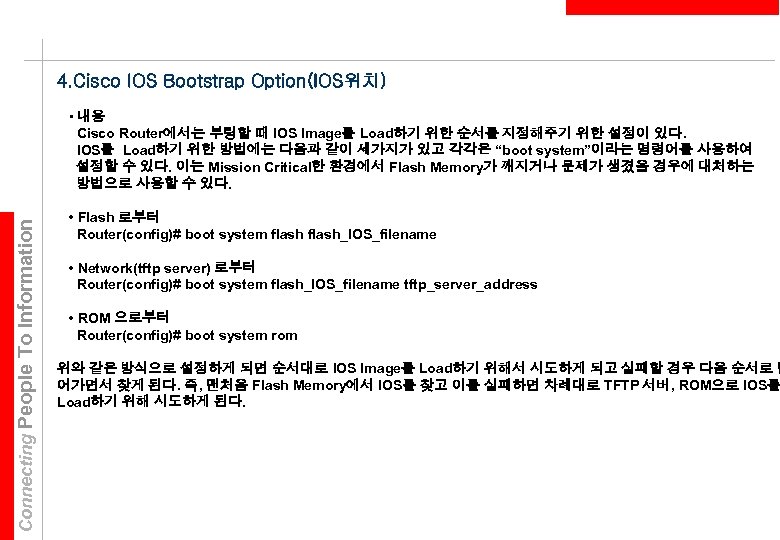

4. Cisco IOS Bootstrap Option(IOS위치) Connecting People To Information • 내용 Cisco Router에서는 부팅할 때 IOS Image를 Load하기 위한 순서를 지정해주기 위한 설정이 있다. IOS를 Load하기 위한 방법에는 다음과 같이 세가지가 있고 각각은 “boot system”이라는 명령어를 사용하여 설정할 수 있다. 이는 Mission Critical한 환경에서 Flash Memory가 깨지거나 문제가 생겼을 경우에 대처하는 방법으로 사용할 수 있다. • Flash 로부터 Router(config)# boot system flash_IOS_filename • Network(tftp server) 로부터 Router(config)# boot system flash_IOS_filename tftp_server_address • ROM 으로부터 Router(config)# boot system rom 위와 같은 방식으로 설정하게 되면 순서대로 IOS Image를 Load하기 위해서 시도하게 되고 실패할 경우 다음 순서로 넘 어가면서 찾게 된다. 즉, 맨처음 Flash Memory에서 IOS를 찾고 이를 실패하면 차례대로 TFTP 서버, ROM으로 IOS를 Load하기 위해 시도하게 된다.

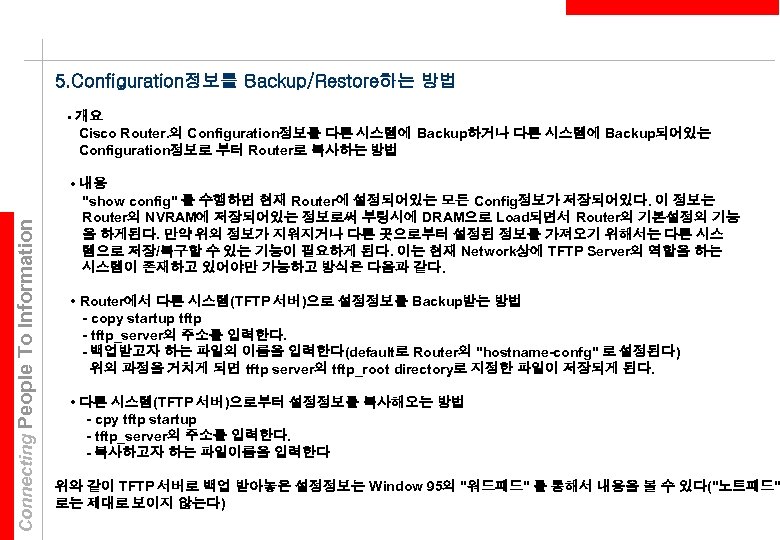

5. Configuration정보를 Backup/Restore하는 방법 Connecting People To Information • 개요 Cisco Router. 의 Configuration정보를 다른 시스템에 Backup하거나 다른 시스템에 Backup되어있는 Configuration정보로 부터 Router로 복사하는 방법 • 내용 "show config" 를 수행하면 현재 Router에 설정되어있는 모든 Config정보가 저장되어있다. 이 정보는 Router의 NVRAM에 저장되어있는 정보로써 부팅시에 DRAM으로 Load되면서 Router의 기본설정의 기능 을 하게된다. 만약 위의 정보가 지워지거나 다른 곳으로부터 설정된 정보를 가져오기 위해서는 다른 시스 템으로 저장/복구할 수 있는 기능이 필요하게 된다. 이는 현재 Network상에 TFTP Server의 역할을 하는 시스템이 존재하고 있어야만 가능하고 방식은 다음과 같다. • Router에서 다른 시스템(TFTP 서버)으로 설정정보를 Backup받는 방법 - copy startup tftp - tftp_server의 주소를 입력한다. - 백업받고자 하는 파일의 이름을 입력한다(default로 Router의 "hostname-confg" 로 설정된다) 위의 과정을 거치게 되면 tftp server의 tftp_root directory로 지정한 파일이 저장되게 된다. • 다른 시스템(TFTP 서버)으로부터 설정정보를 복사해오는 방법 - cpy tftp startup - tftp_server의 주소를 입력한다. - 복사하고자 하는 파일이름을 입력한다 위와 같이 TFTP 서버로 백업 받아놓은 설정정보는 Window 95의 "워드패드" 를 통해서 내용을 볼 수 있다("노트패드" 로는 제대로 보이지 않는다)

6. S/W Feature Pack을 이용한 IOS Upgrade Connecting People To Information Cisco Router의 경우 IOS Upgrade방법은 TFTP service를 사용하여 진행하게 되어있다. 이는 File Copy방식 을 취하는 프로그램중에서 TFTP service가 가장 적은 실행모듈을 가지고 있기 때문에 FTP service와 같이 대중 적이지만 실행모듈이 큰 프로그램에 비해 Router S/W에 부담을 덜 주기 때문이다. 위의 방식은 보통 Unix 시스 템에서 TFTP service를 기동한 후 사용하게 되는데 이의 방식이 까다롭고, 또한 현재는 Unix 시스템을 사용하지 않는 경우도 많이 있기 때문에 Cisco에서는 별도의 S/W Feature Pack CD를 판매하여 이를 Window 95 PC를 통해서 GUI 환경에서 쉽게 IOS를 Upgrade할 수 있게 하는 Tool을 제공하고 있다. • 내용 다음과 같은 절차를 거쳐서 IOS를 Upgrade한다. 1. PC의 Com Port와 Router의 console port를 console cable을 통해서 연결한다. 2. PC의 LAN Port와 Router의 ethernet port를 crossover cable을 통해서 연결한다. 3. PC에 S/W Feature Pack CD를 넣은 후 cpwsinst. exe파일을 실행한다. 4. Media type(대개의 경우 Ethernet)과 Router의 password가 설정되어 있는 가를 기준으로 New Router/Preconfigured Router를 구분하여 결정한다. 5. 이후 console 및 Lan cable을 통해서 Router와의 연결상태를 점검할 것이다. 6. 연결상태가 정확하면 다음화면으로 넘어가며, 여기서 Upgrade하고자 하는 IOS의 종류를 선택하고 이를 두번 Click하면 Upgrade가 진행될 것이다. 7. Upgrade가 끝나면 해당 프로그램을 종료한다. - step 4에서 어떤 방식으로 Router를 설정하던지 간에 IP network 환경에서 통신을 하기 위해서는 router 의 ethernet port에 address를 설정해 주어야 하기 때문에 위의 프로그램은 router에 임시적으로 ethernet address를 할당한다. 이를 upgrade가 끝난 시점에서 다시 원래의 ip address로 변환해 주어야 한다.

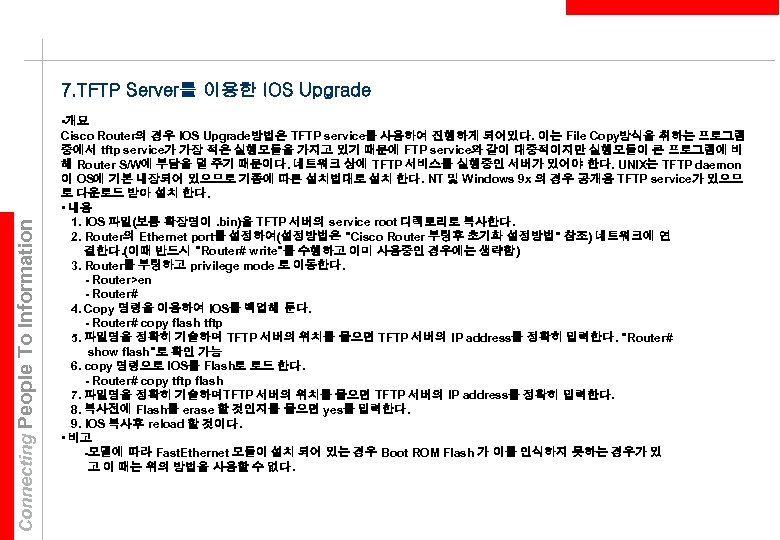

Connecting People To Information 7. TFTP Server를 이용한 IOS Upgrade • 개요 Cisco Router의 경우 IOS Upgrade방법은 TFTP service를 사용하여 진행하게 되어있다. 이는 File Copy방식을 취하는 프로그램 중에서 tftp service가 가장 적은 실행모듈을 가지고 있기 때문에 FTP service와 같이 대중적이지만 실행모듈이 큰 프로그램에 비 해 Router S/W에 부담을 덜 주기 때문이다. 네트워크 상에 TFTP 서비스를 실행중인 서버가 있어야 한다. UNIX는 TFTP daemon 이 OS에 기본 내장되어 있으므로 기종에 따른 설치법대로 설치 한다. NT 및 Windows 9 x 의 경우 공개용 TFTP service가 있으므 로 다운로드 받아 설치 한다. • 내용 1. IOS 파일(보통 확장명이. bin)을 TFTP 서버의 service root 디렉토리로 복사한다. 2. Router의 Ethernet port를 설정하여(설정방법은 "Cisco Router 부팅후 초기화 설정방법" 참조) 네트워크에 연 결한다. (이때 반드시 "Router# write"를 수행하고 이미 사용중인 경우에는 생략함) 3. Router를 부팅하고 privilege mode 로 이동한다. - Router>en - Router# 4. Copy 명령을 이용하여 IOS를 백업해 둔다. - Router# copy flash tftp 5. 파일명을 정확히 기술하며 TFTP 서버의 위치를 물으면 TFTP 서버의 IP address를 정확히 입력한다. "Router# show flash"로 확인 가능 6. copy 명령으로 IOS를 Flash로 로드 한다. - Router# copy tftp flash 7. 파일명을 정확히 기술하며TFTP 서버의 위치를 물으면 TFTP 서버의 IP address를 정확히 입력한다. 8. 복사전에 Flash를 erase 할 것인지를 물으면 yes를 입력한다. 9. IOS 복사후 reload 할 것이다. • 비고 -모델에 따라 Fast. Ethernet 모듈이 설치 되어 있는 경우 Boot ROM Flash 가 이를 인식하지 못하는 경우가 있 고 이 때는 위의 방법을 사용할 수 없다.

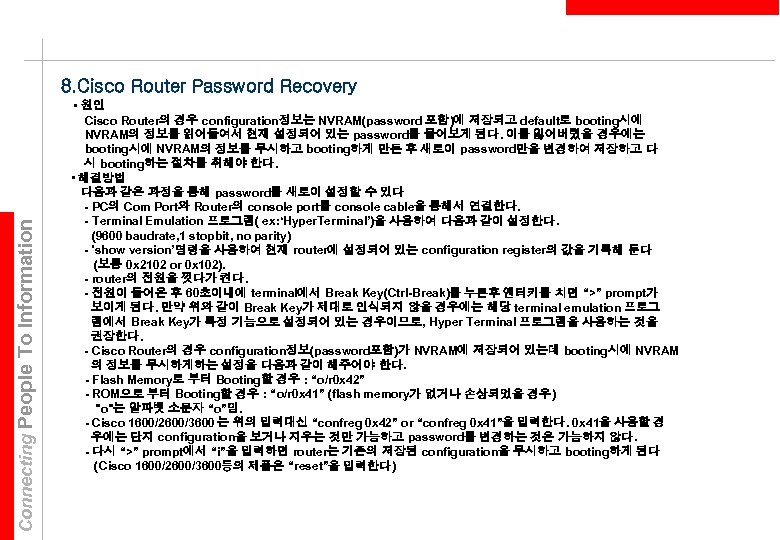

8. Cisco Router Password Recovery Connecting People To Information • 원인 Cisco Router의 경우 configuration정보는 NVRAM(password 포함)에 저장되고 default로 booting시에 NVRAM의 정보를 읽어들여서 현재 설정되어 있는 password를 물어보게 된다. 이를 잃어버렸을 경우에는 booting시에 NVRAM의 정보를 무시하고 booting하게 만든 후 새로이 password만을 변경하여 저장하고 다 시 booting하는 절차를 취해야 한다. • 해결방법 다음과 같은 과정을 통해 password를 새로이 설정할 수 있다 - PC의 Com Port와 Router의 console port를 console cable을 통해서 연결한다. - Terminal Emulation 프로그램( ex: ‘Hyper. Terminal’)을 사용하여 다음과 같이 설정한다. (9600 baudrate, 1 stopbit, no parity) - 'show version’명령을 사용하여 현재 router에 설정되어 있는 configuration register의 값을 기록해 둔다 (보통 0 x 2102 or 0 x 102). - router의 전원을 껏다가 켠다. - 전원이 들어온 후 60초이내에 terminal에서 Break Key(Ctrl-Break)를 누른후 엔터키를 치면 “>” prompt가 보이게 된다. 만약 위와 같이 Break Key가 제대로 인식되지 않을 경우에는 해당 terminal emulation 프로그 램에서 Break Key가 특정 기능으로 설정되어 있는 경우이므로, Hyper Terminal 프로그램을 사용하는 것을 권장한다. - Cisco Router의 경우 configuration정보(password포함)가 NVRAM에 저장되어 있는데 booting시에 NVRAM 의 정보를 무시하게하는 설정을 다음과 같이 해주어야 한다. - Flash Memory로 부터 Booting할 경우 : “o/r 0 x 42” - ROM으로 부터 Booting할 경우 : “o/r 0 x 41” (flash memory가 없거나 손상되었을 경우) "o"는 알파벳 소문자 “o”임. - Cisco 1600/2600/3600 는 위의 입력대신 “confreg 0 x 42” or “confreg 0 x 41”을 입력한다. 0 x 41을 사용할 경 우에는 단지 configuration을 보거나 지우는 것만 가능하고 password를 변경하는 것은 가능하지 않다. - 다시 “>” prompt에서 “i”을 입력하면 router는 기존의 저장된 configuration을 무시하고 booting하게 된다 (Cisco 1600/2600/3600등의 제품은 “reset”을 입력한다)

Connecting People To Information - 모든 물음에 대하여 “no”라고 입력한다. - booting이 완료된 후 “Router>” prompt에서 “enable”을 입력하면 “Router #”로 prompt가 바뀌게 되며 지 금부터 기존의 password를 무시하고 새로이 password를 설정하는 것이 가능하게 된다. - "config term” 을 입력하고 “enable secret password”(여기서 password는 변경하고자 하는 새로운 password 를 의미) 를 사용하여 password를 변경한다. - 위에서 기록해 놓은 원래의 configuration register값으로 복구한다. (config)# config-register 0 x 2102 or 0 x 102 - "ctrl-z”을 입력하여 configuration mode에서 빠져 나온다. - "write”을 입력하여 현재까지 작업한 내용을 저장한 후 “reload”을 실행하면 새로이 저장된 내용으로 router가 booting할 것이다. 9. Cisco Router에서의 Serial Port정상 유무 확인방법 • 내용 다음과 같은 절차를 통해서 Serial Port의 정상여부를 확인할 수 있다. - Serial Port와 DCE(DSU/CSU)를 V. 35 Cable을 사용하여 연결한다. - Router의 console port와 PC의 com port를 console cable을 사용하여 연결한다. - Serial port에 임의의 IP Address를 설정해주고 해당 port를 “no shutdown”을 통해서 enable시킨다. - DCE(DSU/CSU)장비에서 LLB(Local Loopback)을 설정한다. - "sh interface serial port-no”을 입력해서 해당 port가 “Looping”이라고 표시되고 자신의 port에 Ping을 사용 해서 제대로 reply가 돌아오는지를 확인한다. - serial port가 looping상태로 표시되고 자신의 port로 테스트한 ping명령어가 정상적으로 수행되면 serial port는 정상적인 것으로 간주할 수 있다. 위의 과정은 V. 35 Cable과 DCE장비가 정상적인 경우라고 가정했을 때 유효하다.
