COMPANY PROFILE 公司簡介 Location: 地理位置： 桃園縣大園鄉 Taoyuan Country Factory Site： 14, 900 m 2 / 160 k. SF 廠房面積： 4, 500坪 Employee： 165 persons 員 人數 ： 65人 1 15 min From International Airport 1
COMPANY PROFILE 公司簡介 Established：Dec, 1997 創立日期： 1997年 12月 Start Operation：Jul, 1999 投產日期： 1999年 7月 ISO-9001 Certified：Sep, 2000 ISO-9001認證 ： 2000年 9月 Mass-Lam Startup：Apr, 2004 Mass-Lam 投產 ： 2004年 4月 Emerging Market：Jul, 2004 興櫃股票交易 ： 2004年 7月 TS 16949 Certified : Mar, 2011(FST) TS 16949認證 : 2011年 3月 IS 14000 Certified : Jun, 2011(FST) IS 14000認證 : 2011年 6月 OTC Stock Marking : May, 2011(FST) OTC店頭市場 : 2011年 5月 2
COMPANY PROFILE 公司簡介 Sales Revenue： 營業收入： 2004: US＄38 M 2004年 : 12億 5仟萬元 2005: US＄46 M 2005年 : 14億 8仟萬元 2006: US＄52 M 2006年 : 17億 2仟萬元 2007: US＄43 M 2007年 : 13億 8仟萬元 2008: US＄31 M 2008年 : 10億元 2009: US＄28 M 2009年 : 9億元 2010: US $ 50 M 2010年 : 15億元 (FST) ※ SR ( 2004 -2007 ) including CCL and Mass-Lam 3
Sales Revenue營 收成 長 CCL + MASS-LAM CCL 4

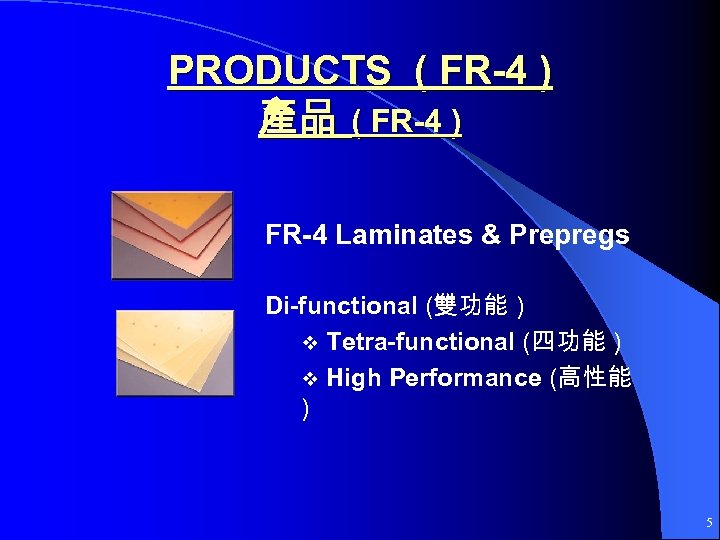

PRODUCTS ( FR-4 ) 產品 ( FR-4 ) FR-4 Laminates & Prepregs Di-functional (雙功能 ) v Tetra-functional (四功能 ) v High Performance (高性能 ) 5
PRODUCTS ( MC-CCL ) 產品 ( MC-CCL ) l Thermal Conductive RCC (TCR) ( Resin- Coated Copper ) l Thermal Conductive Prepreg ( TCP ) ( With glass fiber ) l Thermal Conductive Film ( TCC ) ( With glass fiber ) l Thermal Thin Core ( TTC ) - for mass-lam use. 6

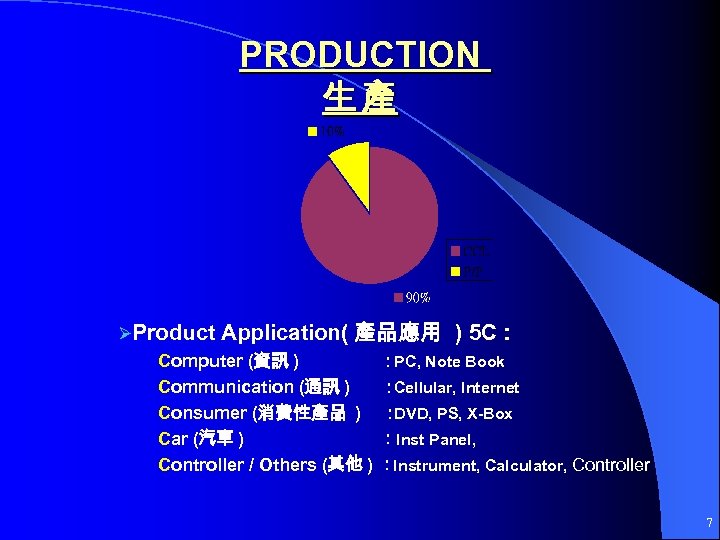

PRODUCTION 生產 Product Application( 產品應用 ) 5 C： Computer (資訊 ) ：PC, Note Book Communication (通訊 ) ： Cellular, Internet Consumer (消費性產品 ) ： DVD, PS, X-Box Car (汽車 ) ：Inst Panel, Controller / Others (其他 ) ：Instrument, Calculator, Controller 7
SALES COVERAGE 銷售分佈 韓國 (KOREA) 美國 (USA) 大陸 (CHINA) 歐洲 (EUC)/中東 (MIDDLE EAST) 其他 (Others) 8
MANUFACTURING PROCESS 製程 9
PRODUCTION EQUIPMENT(1) 生產線設備 (一 ) TAKUMA - VERTICAL TREATER 立式上膠機 / 日本 Takuma ： Drying by IR radiant combined with hot air v. Features v. Advantages： Ensure uniform and stable prepreg properties 10
PRODUCTION EQUIPMENT(2) 生產線設備 (二 ) AIKI AUTOMATED LAY-UP LINE 自動組合線 / 日本愛機 v. Features ： ”Sandwich” type lay-up line in clean room v. Advantages： Ensure laminate surface quality 11
PRODUCTION EQUIPMENT(3) 生產線設備 (三 ) KITAGAWA VACUUM PRESS 真空熱壓機 / 日本北川 ： Vacuum assisted and hot / cold transfer system v. Features v. Advantages： Ensure even thickness and consistent dimensional stability 12
FINAL INSPECTION & AUTO PACKING(4) 檢驗線及自動包裝機 (四 ) FINAL INSPECTION 檢驗線 AUTO PACKING 自動包裝機 13
AUTOMATED STORAGE & RETRIEVING SYSTEM(5) 自動倉儲系統 (五 ) : 日本大福 v. Features ： Integration of AS/RS and MIS System v. Advantages： Ensure warehouse efficiency v. Makers 14
CAPACITY 產能 -- CCL ： K sheets / month 240 銅箔基板： 24 萬張 /月 -- P/P ： 1, 250 K m / month 黏合膠片： 125 萬米 /月 -- MC-CCL : 200 K panel / month LED用 -金屬基板 : 20 萬片 /月 ( 510 x 610 mm 標準尺寸 ) 15

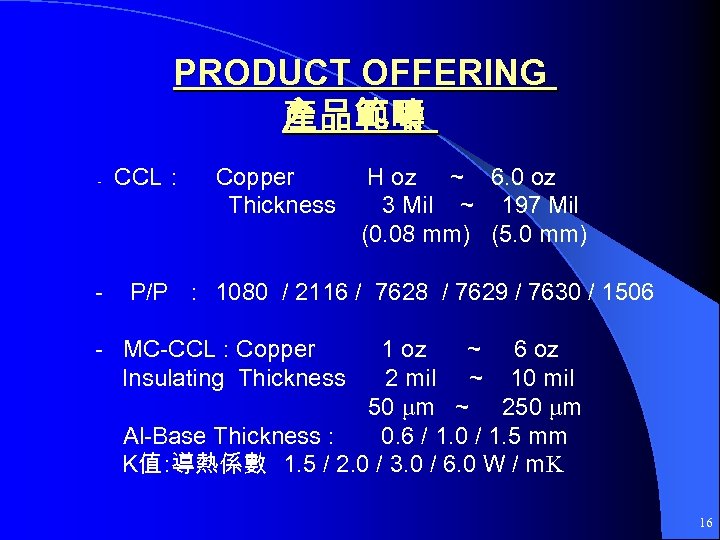

PRODUCT OFFERING 產品範疇 - - CCL： Copper Thickness H oz ~ 6. 0 oz 3 Mil ~ 197 Mil (0. 08 mm) (5. 0 mm) P/P ： 1080 / 2116 / 7628 / 7629 / 7630 / 1506 - MC-CCL : Copper Insulating Thickness 1 oz ~ 6 oz 2 mil ~ 10 mil 50 μm ~ 250 μm Al-Base Thickness : 0. 6 / 1. 0 / 1. 5 mm K值 : 導熱係數 1. 5 / 2. 0 / 3. 0 / 6. 0 W / m. K 16

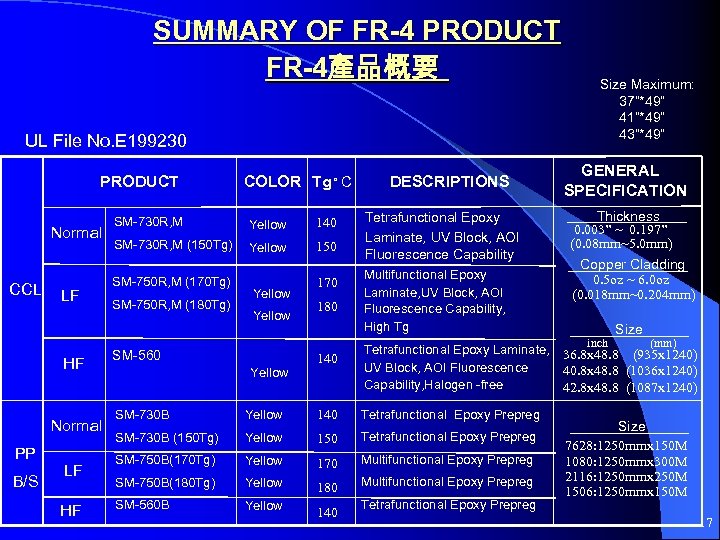

SUMMARY OF FR-4 PRODUCT FR-4產品概要 UL File No. E 199230 PRODUCT Normal CCL LF HF Normal PP B/S LF HF COLOR Tg。C SM-730 R, M Yellow 140 SM-730 R, M (150 Tg) Yellow 150 SM-750 R, M (170 Tg) SM-750 R, M (180 Tg) Yellow 170 180 DESCRIPTIONS Tetrafunctional Epoxy Laminate, UV Block, AOI Fluorescence Capability Multifunctional Epoxy Laminate, UV Block, AOI Fluorescence Capability, High Tg Size Maximum: 37”*49” 41”*49” 43”*49” GENERAL SPECIFICATION Thickness 0. 003” ~ 0. 197” (0. 08 mm~5. 0 mm) Copper Cladding 0. 5 oz ~ 6. 0 oz (0. 018 mm~0. 204 mm) inch SM-560 Yellow 140 Size (mm) Tetrafunctional Epoxy Laminate, 36. 8 x 48. 8 (935 x 1240) UV Block, AOI Fluorescence 40. 8 x 48. 8 (1036 x 1240) Capability, Halogen -free 42. 8 x 48. 8 (1087 x 1240) SM-730 B Yellow 140 Tetrafunctional Epoxy Prepreg SM-730 B (150 Tg) Yellow 150 Tetrafunctional Epoxy Prepreg SM-750 B(170 Tg) Yellow 170 Multifunctional Epoxy Prepreg SM-750 B(180 Tg) Yellow 180 Multifunctional Epoxy Prepreg SM-560 B Yellow 140 Tetrafunctional Epoxy Prepreg Size 7628: 1250 mmx 150 M 1080: 1250 mmx 300 M 2116: 1250 mmx 250 M 1506: 1250 mmx 150 M 17

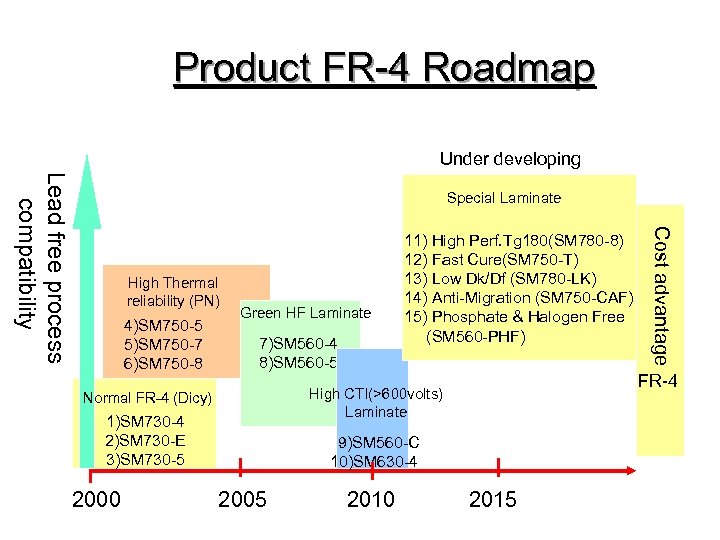

Product FR-4 Roadmap Under developing Lead free process compatibility Special Laminate 4)SM 750 -5 5)SM 750 -7 6)SM 750 -8 Green HF Laminate 7)SM 560 -4 8)SM 560 -5 1)SM 730 -4 2)SM 730 -E 3)SM 730 -5 2000 FR-4 High CTI(>600 volts) Laminate Normal FR-4 (Dicy) Cost advantage High Thermal reliability (PN) 11) High Perf. Tg 180(SM 780 -8) 12) Fast Cure(SM 750 -T) 13) Low Dk/Df (SM 780 -LK) 14) Anti-Migration (SM 750 -CAF) 15) Phosphate & Halogen Free (SM 560 -PHF) 9)SM 560 -C 10)SM 630 -4 2005 2010 2015 Updated 2010. 10

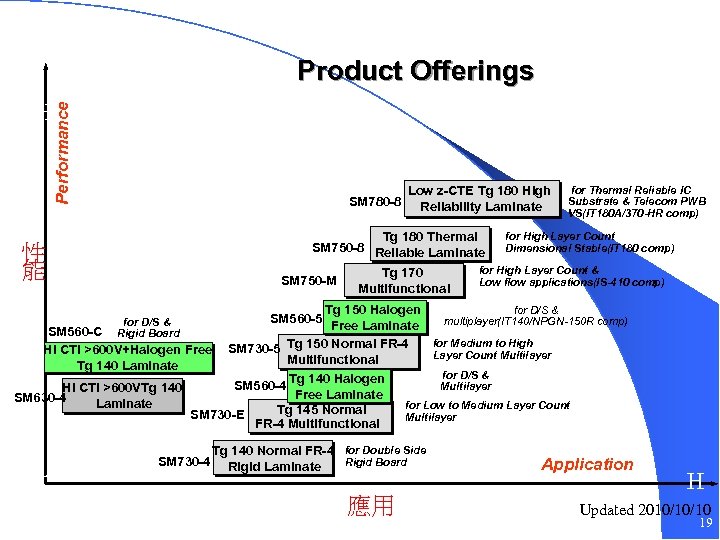

Product Offerings Performance H SM 780 -8 High Thermal reliability 性 能 Low z-CTE Tg 180 High Reliability Laminate Tg 180 Thermal SM 750 -8 Reliable Laminate SM 750 -M Tg 170 Multifunctional for Thermal Reliable IC Substrate & Telecom PWB VS(IT 180 A/370 -HR comp) for High Layer Count Dimensional Stable(IT 180 comp) for High Layer Count & Low flow applications(IS-410 comp) for D/S & Tg 150 Halogen multiplayer(IT 140/NPGN-150 R comp) Free Laminate SM 560 -C for Medium to High HI CTI >600 V+Halogen Free SM 730 -5 Tg 150 Normal FR-4 Layer Count Multilayer Multifunctional Tg 140 Laminate for D/S & Tg 140 Halogen SM 560 -4 Multilayer HI CTI >600 VTg 140 Free Laminate SM 630 -4 Laminate for Low to Medium Layer Count Tg 145 Normal SM 730 -E Multilayer FR-4 Multifunctional for D/S & Rigid Board L L SM 730 -4 SM 560 -5 Tg 140 Normal FR-4 for Double Side Rigid Board Rigid Laminate 應用 Application H Updated 2010/10/10 19
Metal-CCL PROPERTY TCC-A 18 TCC-A 22 80 +/- 5 510 x 610 mm >= 1. 0 IPC-TM-650 2. 4. 9 Solder dip test ( 288 o. C, 30 sec ) Pass IPC-TM-650 2. 4. 13 Chemical resistance Pass IPC-TM-650 2. 3. 2 Flammability ( UL ) 94 V-0 UL-94 Surface resistance ( ohm ) > 1014 IPC-TM-650 2. 5. 17. 1 Volume resistance ( ohm-cm ) > 1015 IPC-TM-650 2. 5. 17. 1 Breakdown voltage ( AC, V/mil ) 1, 000 IPC-TM-650 2. 5. 6 Glass transition temp ( o. C ) 120 IPC-TM-650 2. 4. 25 Thermal conductivity ( W/m. K ) 1. 8 2. 2 ASTM-D 5470 Dielectric thickness ( um ) Size ( mm ) Peeling strength ( kg/cm ) TEST METHOD 20

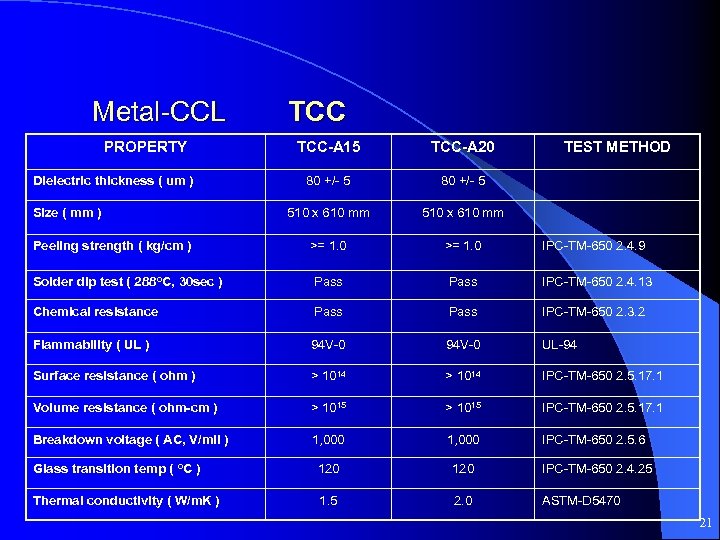

Metal-CCL PROPERTY TCC-A 15 TCC-A 20 80 +/- 5 510 x 610 mm >= 1. 0 IPC-TM-650 2. 4. 9 Solder dip test ( 288 o. C, 30 sec ) Pass IPC-TM-650 2. 4. 13 Chemical resistance Pass IPC-TM-650 2. 3. 2 Flammability ( UL ) 94 V-0 UL-94 Surface resistance ( ohm ) > 1014 IPC-TM-650 2. 5. 17. 1 Volume resistance ( ohm-cm ) > 1015 IPC-TM-650 2. 5. 17. 1 Breakdown voltage ( AC, V/mil ) 1, 000 IPC-TM-650 2. 5. 6 Glass transition temp ( o. C ) 120 IPC-TM-650 2. 4. 25 Thermal conductivity ( W/m. K ) 1. 5 2. 0 ASTM-D 5470 Dielectric thickness ( um ) Size ( mm ) Peeling strength ( kg/cm ) TEST METHOD 21
Metal-CCL PROPERTY TCP-A 20 TCP-A 10 70 +/- 5 510 x 610 mm >= 1. 0 IPC-TM-650 2. 4. 9 Solder dip test ( 288 o. C, 30 sec ) Pass IPC-TM-650 2. 4. 13 Chemical resistance Pass IPC-TM-650 2. 3. 2 Flammability ( UL ) 94 V-0 UL-94 Surface resistance ( ohm ) > 1014 IPC-TM-650 2. 5. 17. 1 Volume resistance ( ohm-cm ) > 1015 IPC-TM-650 2. 5. 17. 1 Breakdown voltage ( AC, V/mil ) 1, 000 IPC-TM-650 2. 5. 6 Glass transition temp ( o. C ) 120 IPC-TM-650 2. 4. 25 Thermal conductivity ( W/m. K ) 2. 0 1. 5 ASTM-D 5470 Dielectric thickness ( um ) Size ( mm ) Peeling strength ( kg/cm ) TEST METHOD 22
LABORATORY EQUIPMENT(1) 實驗室設備 (一 ) Thermal Mechanical Analyzer (TMA) / DSC / TGA - Tg & CTE & Td: 熱機械分析儀 Digital Viscometer - Prepreg Rheology Monitor 高剪切率粘度計 X. Y. Z. -Axis 3 D Measuring Instrument 3 D - Dimensional Stability 三次元測定儀 Isothermal chamber (85°C/ 85 RH) Simulator / 恆溫恆溼爐 HT ( High Temp) Furnaces / 高温爐 23
LABORATORY EQUIPMENT(2) 實驗室設備 (二 ) Universal Tester - Mechanical Properties Measurement 萬能拉力機 LCR Meter - Dielectric Constant & Electrical Measurement 介質常數及電氣性能測量儀 Lab Test - Chemical Analysis 化驗室 24
LABORATORY EQUIPMENT(3) 實驗室設備 (三 ) TIM Tester -Thermal Resistance and Thermal Conductivity 界面材料熱阻值及熱傳導係數量測儀 (K-值 ) Puncture / Insulation Tester - Dielectric Breakdown Voltage, ac 耐壓絕緣測試器 Tracking Resistance Tester - CTI 抗漏電壓指數測試機 25
LABORATORY EQUIPMENT (4) 實驗室設備 (四 ) Differential Scanning Calorimeter (DSC) - Tg 示差掃瞄分析儀 Thermo-gravimetric Analysis (TGA) - Td 熱重量分析儀 Metallurgical Microscope - Micro-section 金像顯微鏡 26
OUR COMMITMENTS 經營理念 We are a customer-oriented company, demonstrating mutual respect and trust to customers and growing through continuous innovation. 客戶 導向 誠信互惠 創新成長 永續經營 27

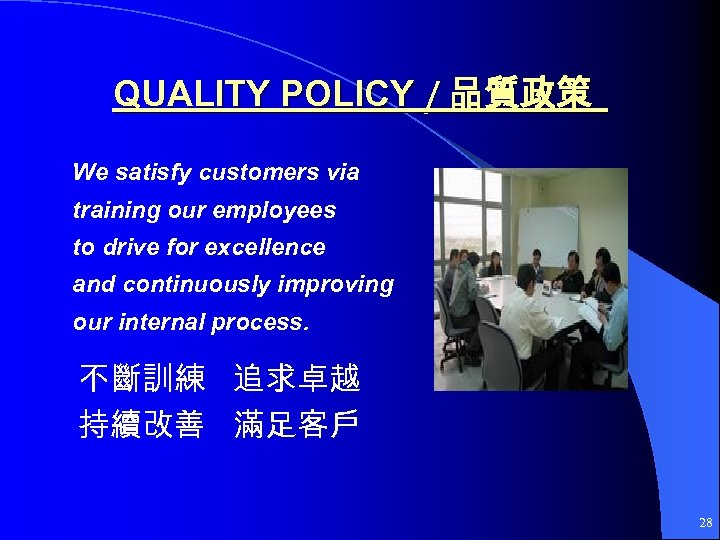

QUALITY POLICY / 品質政策 We satisfy customers via training our employees to drive for excellence and continuously improving our internal process. 不斷訓練 追求卓越 持續改善 滿足客戶 28
29
Shine. More 30
努力 每天您少 用心 10 10% 10年後(0. 9) =0. 35 每天您多 努力 10% 用心 10 10年後(1. 1) =2. 59 您選擇哪一種呢? ~總經理與大家 共勉之~ 31
