>Циклический метод в палеогеографии    Бейзель Александр Леович  Институт нефтегазовой геологии Циклический метод в палеогеографии Бейзель Александр Леович Институт нефтегазовой геологии и геофизики им. А. А. Трофимука СО РАН Новосибирск 2013

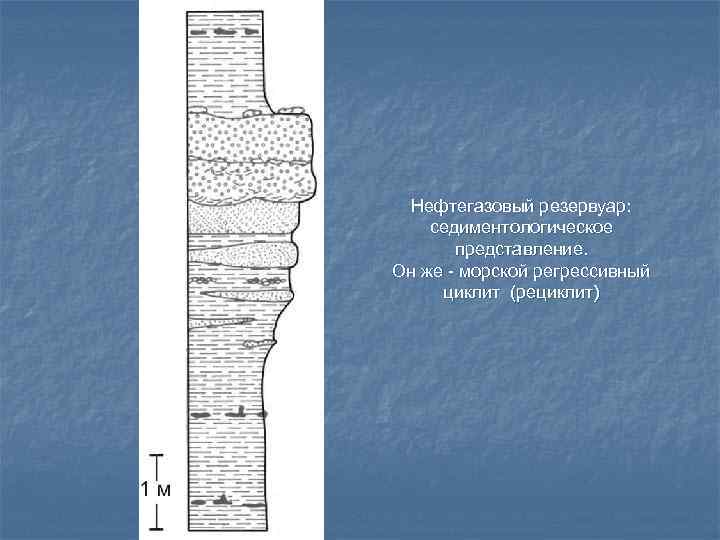

> Нефтегазовый резервуар: седиментологическое  представление. Он же - морской регрессивный циклит (рециклит) Нефтегазовый резервуар: седиментологическое представление. Он же - морской регрессивный циклит (рециклит)

>Каротажная характеристика элементарного рециклита в нижней части яновстанской свиты (верхняя юра, север Западной Сибири) Каротажная характеристика элементарного рециклита в нижней части яновстанской свиты (верхняя юра, север Западной Сибири)

>Проградация берегового бара и его отражение в разрезе в виде рециклита [по Селли, 1985] Проградация берегового бара и его отражение в разрезе в виде рециклита [по Селли, 1985]

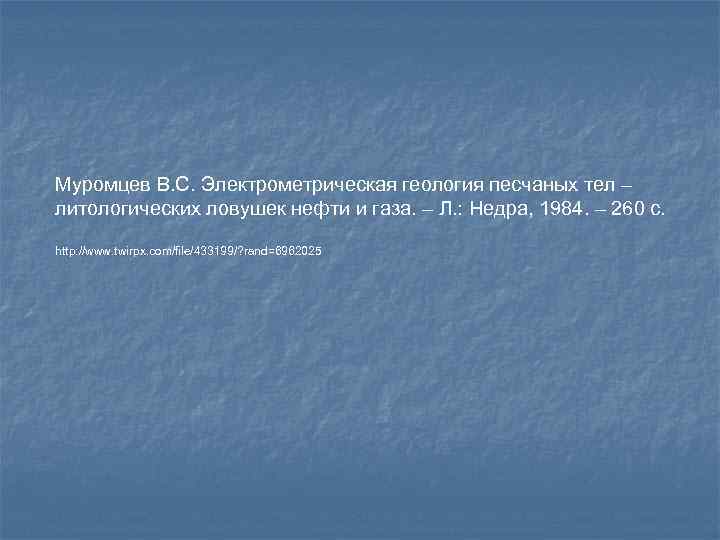

>Муромцев В. С. Электрометрическая геология песчаных тел – литологических ловушек нефти и газа. – Муромцев В. С. Электрометрическая геология песчаных тел – литологических ловушек нефти и газа. – Л. : Недра, 1984. – 260 с. http: //www. twirpx. com/file/433199/? rand=6962025

>Электрометрические модели песчаных тел - коллекторов (определяющая группа  признаков) континентальных фаций (В. С. Электрометрические модели песчаных тел - коллекторов (определяющая группа признаков) континентальных фаций (В. С. Муромцев, 1984)

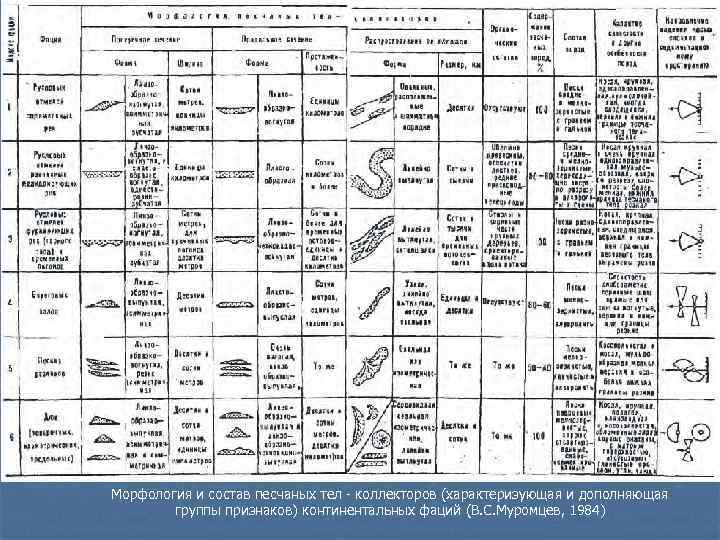

>Морфология и состав песчаных тел - коллекторов (характеризующая и дополняющая   группы признаков) Морфология и состав песчаных тел - коллекторов (характеризующая и дополняющая группы признаков) континентальных фаций (В. С. Муромцев, 1984)

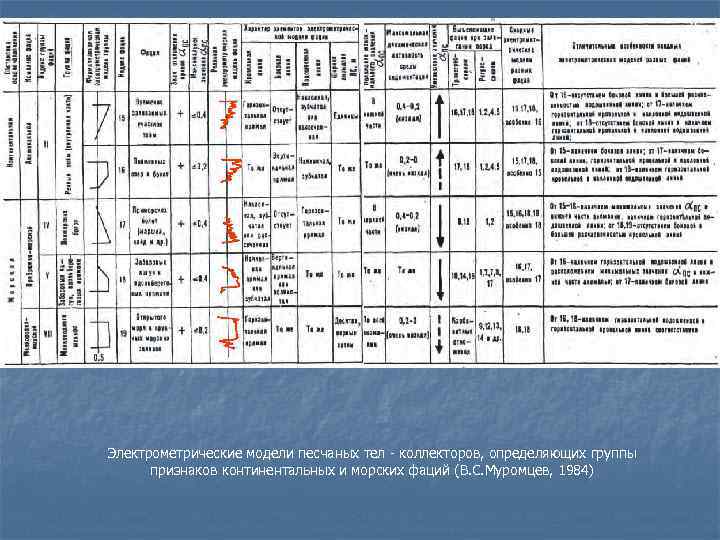

>Электрометрические модели песчаных тел - коллекторов, определяющих группы  признаков континентальных и морских фаций Электрометрические модели песчаных тел - коллекторов, определяющих группы признаков континентальных и морских фаций (В. С. Муромцев, 1984)

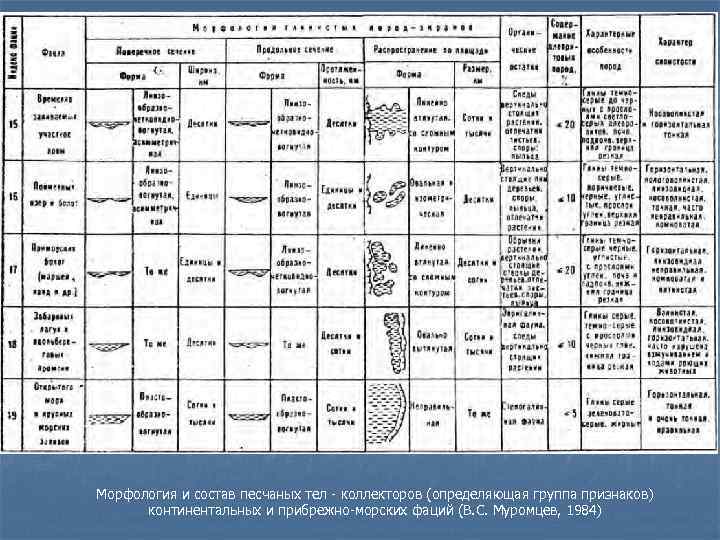

>Морфология и состав песчаных тел - коллекторов (определяющая группа признаков)  континентальных и прибрежно-морских Морфология и состав песчаных тел - коллекторов (определяющая группа признаков) континентальных и прибрежно-морских фаций (В. С. Муромцев, 1984)

> Схема корреляции средневерхнеюрских отложений севера Западной Сибири от северной оконечности Ямальского полуострова до Схема корреляции средневерхнеюрских отложений севера Западной Сибири от северной оконечности Ямальского полуострова до Надымского района

>    Фациальная характеристика отложений по тому же профилю 1 - морские Фациальная характеристика отложений по тому же профилю 1 - морские глинистые отложения; 2 - морские алеврито-песчаные отложения барово-пляжевого комплекса; 3 - континентальные отложения; 4 – относительно глубоководные отложения абалакской свиты; 5 – глубоководные отложения баженовской свиты.

>Принципиальная схема стратиграфии нижнесреднеюрских отложений Западной    Сибири (по В. П. Девятову Принципиальная схема стратиграфии нижнесреднеюрских отложений Западной Сибири (по В. П. Девятову и др. , 1994)

>Литостратиграфическая схема нижней-средней юры севера Западной Сибири.    По Ф. Г. Гурари Литостратиграфическая схема нижней-средней юры севера Западной Сибири. По Ф. Г. Гурари и др. , (1988), с сокращениями.

>Циклическое строение разреза юрских отложений юго-восточной части Западной Сибири (по Ю. Н. Карогодину, Е. Циклическое строение разреза юрских отложений юго-восточной части Западной Сибири (по Ю. Н. Карогодину, Е. А. Гайдебуровой (1985), с некоторыми изменениями)

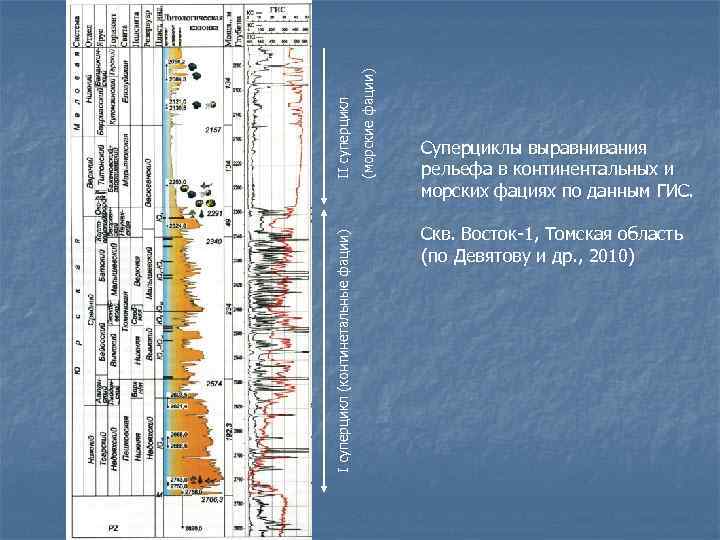

>       (морские фации) II суперцикл   (морские фации) II суперцикл Суперциклы выравнивания рельефа в континентальных и морских фациях по данным ГИС. Скв. Восток-1, Томская область I суперцикл (континетальные фации) (по Девятову и др. , 2010)

>     William M. Davis Географический цикл, цикл развития рельефа суши, William M. Davis Географический цикл, цикл развития рельефа суши, заключающийся в последовательной смене стадий «юности» , «зрелости» и «старости» рельефа. Учение сформулировано американским географом и геоморфологом У. Дэвисом на рубеже 19 и 20 вв. В стадии «юности» под влиянием тектонических поднятий возникает горный рельеф, интенсивно расчленяющийся в результате эрозии на глубокие узкие долины и островерхие хребты; в стадии «зрелости» эрозия и денудация расширяют долины, вырабатывают их плоское дно, выполаживают и округляют склоны и водоразделы; в стадии «старости» денудация выравнивает рельеф до состояния «почти равнины» (пенеплена), чем и завершается данный цикл. Новые тектонические поднятия приводят к возобновлению эрозии и омоложению рельефа, давая начало новому Г. ц. [БСЭ].

>Некоторые эпохи развития таких ландшафтов в мезозое Сибири: поздний оленек (пастахское время), рэт (конец Некоторые эпохи развития таких ландшафтов в мезозое Сибири: поздний оленек (пастахское время), рэт (конец триаса), поздний апт (конец викуловского времени), поздний плинсбах (тогурское время), поздний сеноман и ранний турон (конец уватского времени), поздний кимеридж (конец георгиевского времени), поздний сантон (конец ипатовского времени)

>Некоторые эпохи развития таких ландшафтов в мезозое Сибири : начало раннего карния (осипайское время), Некоторые эпохи развития таких ландшафтов в мезозое Сибири : начало раннего карния (осипайское время), начало юры (начало зимнего времени), ранний альб (начало ханты-мансийского времени), ранний тоар (китербютское время), средний турон (начало кузнецовского времени), ранний титон (начало баженовского времени), ранний кампан (славгородское время),

>Предгорья Тянь-Шаня. До пенепленизации горной страны еще далеко, но аккумулятисная поверхность   Предгорья Тянь-Шаня. До пенепленизации горной страны еще далеко, но аккумулятисная поверхность выравнивания уже образовалась

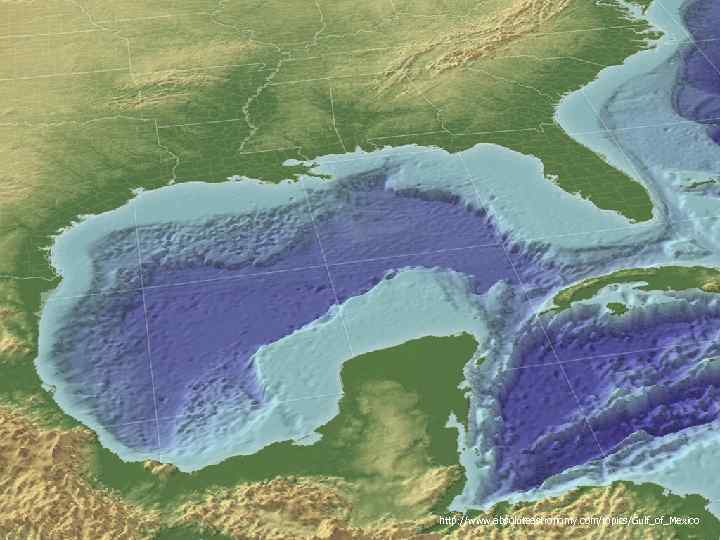

>http: //www. absoluteastronomy. com/topics/Gulf_of_Mexico http: //www. absoluteastronomy. com/topics/Gulf_of_Mexico

>Предельно выровненная аккумулятивная поверхность вблизи устья крупной реки     (р. Миссисипи) Предельно выровненная аккумулятивная поверхность вблизи устья крупной реки (р. Миссисипи)

>http//faculty. vassar. edu/macunnihgham/9 e/figs/fig 18/ http//faculty. vassar. edu/macunnihgham/9 e/figs/fig 18/

>Дельта р. Миссисипи. Виден ореол суспензионного органического материала,    выносимого рекой в Дельта р. Миссисипи. Виден ореол суспензионного органического материала, выносимого рекой в Мексиканский залив © EOSAT, 1984 http: //www. gaf. de/presshelp/images/p 229__22. htm

>Clouds of sediment clouded the Gulf of Mexico  NASA images courtesy Jeff Schmaltz, Clouds of sediment clouded the Gulf of Mexico NASA images courtesy Jeff Schmaltz, MODIS Rapid Response Team at NASA GSFC. Caption by Holli Riebeek, NASA’s Earth Observatory.

>Барьерный берег, побережье  Мексиканского залива Барьерный берег, побережье Мексиканского залива

>Барьерный берег, побережье Мексиканского залива Барьерный берег, побережье Мексиканского залива

>   “Prograding sedimentary motif”. Проградация прибрежной зоны Мексиканского залива [по Selly, 2000] “Prograding sedimentary motif”. Проградация прибрежной зоны Мексиканского залива [по Selly, 2000] 42

>Динамика формирования единой поверхности выравнивания и осадочного геокомплекса (ОГК) в рамках географического цикла А Динамика формирования единой поверхности выравнивания и осадочного геокомплекса (ОГК) в рамках географического цикла А - исходный профиль равновесия; Б - дифференцированные тектонические движения, отвечающие циклам низшего порядка (угасающий ряд); В - конечная стадия развития геоморфологического цикла, формирования новой поверхности выравнивания и осадочного гео комплекса, составленного из циклов низшего порядка. 1 - исходная поверхность выравнивания (ПВ предшествующего цикла), 2 - конечная поверхность выравнивания, 3 - песчаные отложения, 4 - глинистые отложения

>Принципиальная модель формирования пластов типа Ю 20 в рамках географического цикла А – исходная Принципиальная модель формирования пластов типа Ю 20 в рамках географического цикла А – исходная поверхность выравнивания, сопровождающаяся развитием кор выветривания, озерно-болотных фаций, торфонакопления и т. д. Б - дифференцированные тектонические движения, омоложение рельефа и другие сопутствующие события. В - конечная стадия развития географического цикла: формирование новой поверхности выравнивания и осадочного геокомплекса. 1 - исходная поверхность выравнивания (ПВ предшествующего цикла), 2 - конечная поверхность выравнивания, 3 - песчаные отложения, 4 - глинистые отложения 5 – пласт типа Ю 20

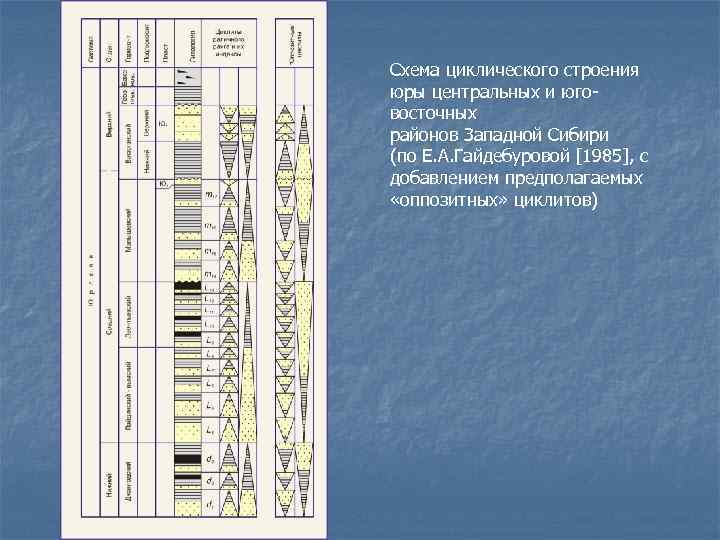

>Схема циклического строения юры центральных и юго- восточных районов Западной Сибири (по Е. А. Схема циклического строения юры центральных и юго- восточных районов Западной Сибири (по Е. А. Гайдебуровой [1985], с добавлением предполагаемых «оппозитных» циклитов)

>Синопсис стратиграфической схемы юры северной части Западной Сибири 1 - морские фации, 2 - Синопсис стратиграфической схемы юры северной части Западной Сибири 1 - морские фации, 2 - неморские фации, 3 - песчаные отложения, 4 - глинистые отложения, 5 - хиатусы

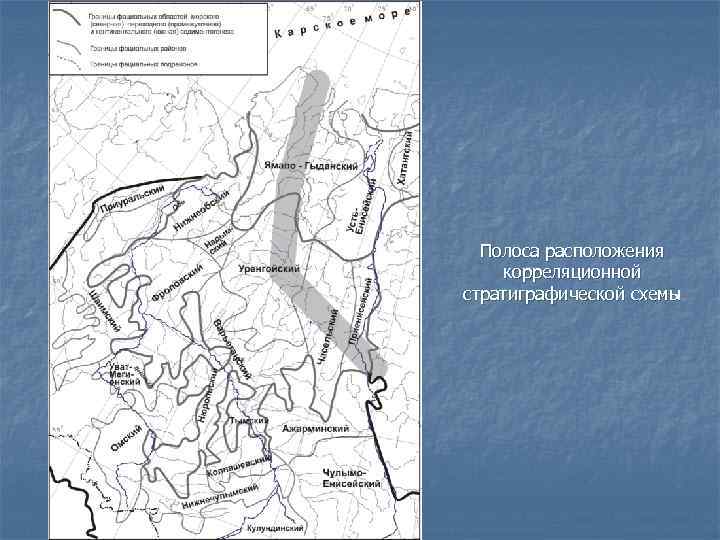

> Полоса расположения корреляционной стратиграфической схемы Полоса расположения корреляционной стратиграфической схемы

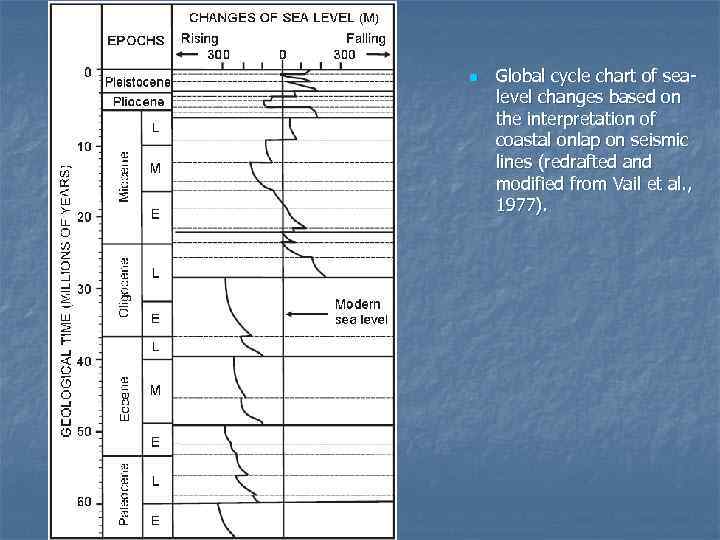

>n  Global cycle chart of sea- level changes based on the interpretation of n Global cycle chart of sea- level changes based on the interpretation of coastal onlap on seismic lines (redrafted and modified from Vail et al. , 1977).

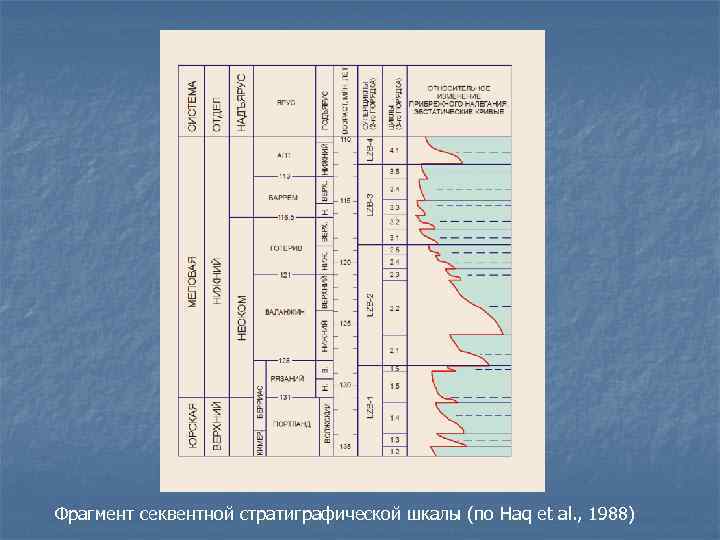

>Фрагмент секвентной стратиграфической шкалы (по Haq et al. , 1988) Фрагмент секвентной стратиграфической шкалы (по Haq et al. , 1988)

>Методика построения регионального графика относительных изменений уровня моря (по «Сейсмическая стратиграфия …» , 1982, Методика построения регионального графика относительных изменений уровня моря (по «Сейсмическая стратиграфия …» , 1982, с. 152) 56

>Создание седиментационной емкости бассейна на этапе трансгрессии и последовательное засыпание этой емкости при регрессии, Создание седиментационной емкости бассейна на этапе трансгрессии и последовательное засыпание этой емкости при регрессии, не сопровождавшейся снижением зеркала воды – таков алгоритм цикличности, доминирующий в разрезе продуктивных отложений мезозоя Западной Сибири (А. А. Нежданов, 1990).

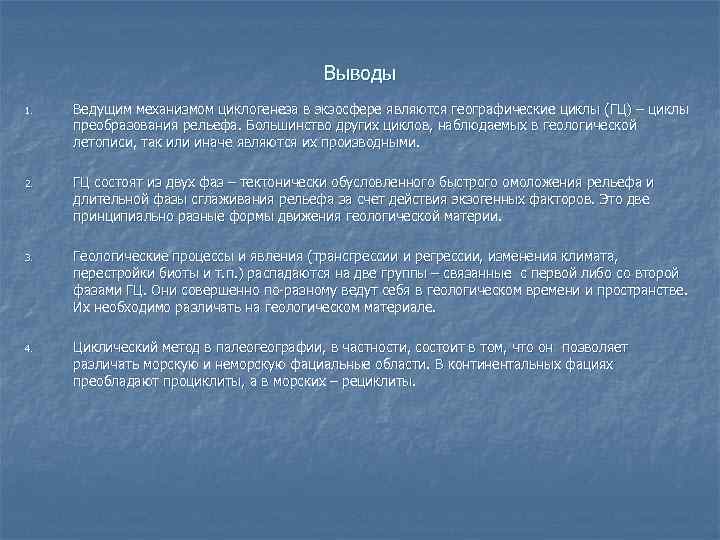

>       Выводы 1.  Ведущим механизмом циклогенеза в Выводы 1. Ведущим механизмом циклогенеза в экзосфере являются географические циклы (ГЦ) – циклы преобразования рельефа. Большинство других циклов, наблюдаемых в геологической летописи, так или иначе являются их производными. 2. ГЦ состоят из двух фаз – тектонически обусловленного быстрого омоложения рельефа и длительной фазы сглаживания рельефа за счет действия экзогенных факторов. Это две принципиально разные формы движения геологической материи. 3. Геологические процессы и явления (трансгрессии и регрессии, изменения климата, перестройки биоты и т. п. ) распадаются на две группы – связанные с первой либо со второй фазами ГЦ. Они совершенно по-разному ведут себя в геологическом времени и пространстве. Их необходимо различать на геологическом материале. 4. Циклический метод в палеогеографии, в частности, состоит в том, что он позволяет различать морскую и неморскую фациальные области. В континентальных фациях преобладают проциклиты, а в морских – рециклиты.
