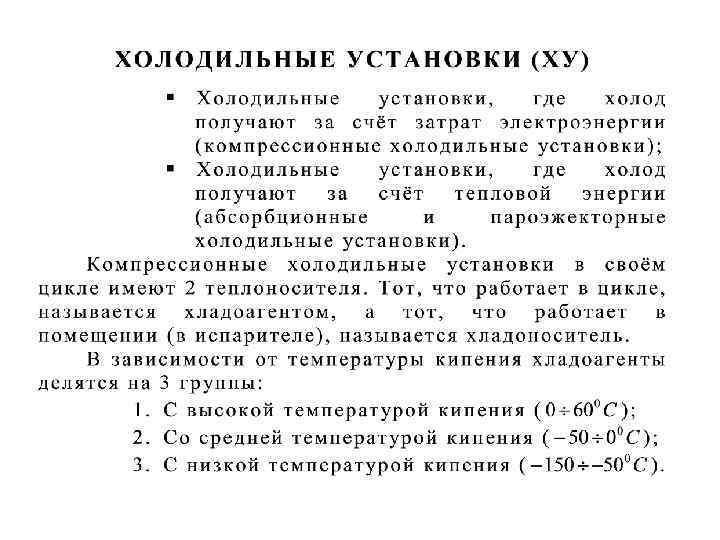

Цикл воздушной компрессионной установки 1 — охлаждаемое помещение

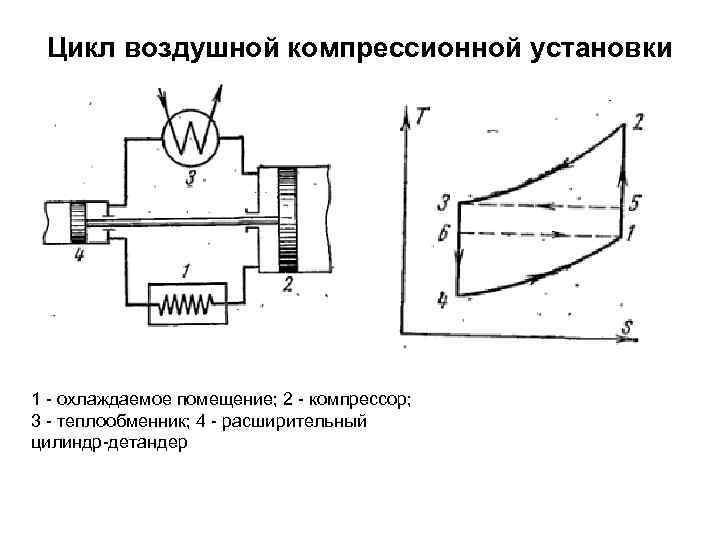

Цикл воздушной компрессионной установки 1 - охлаждаемое помещение; 2 - компрессор; 3 - теплообменник; 4 - расширительный цилиндр-детандер

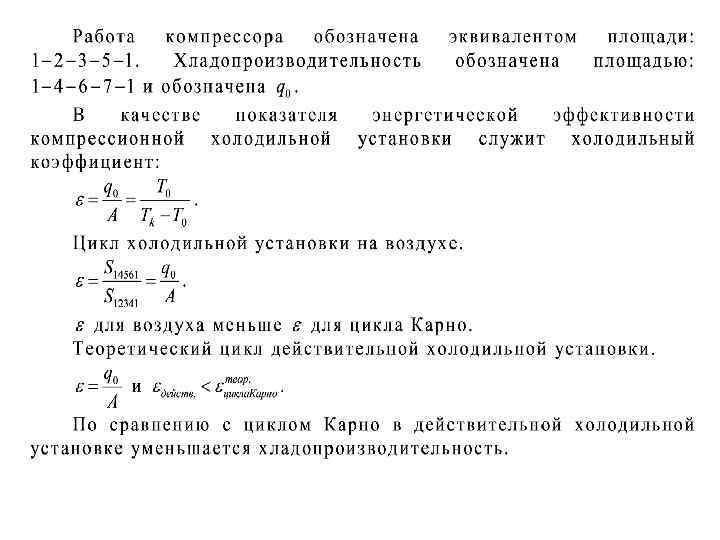

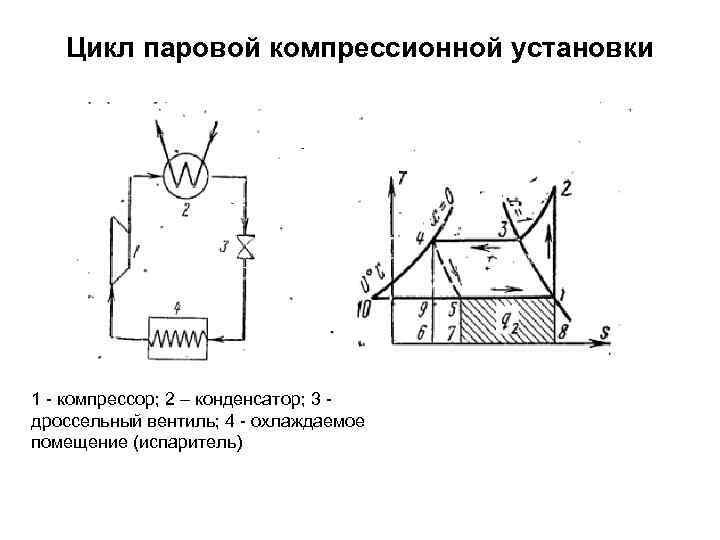

Цикл паровой компрессионной установки 1 - компрессор; 2 – конденсатор; 3 дроссельный вентиль; 4 - охлаждаемое помещение (испаритель)

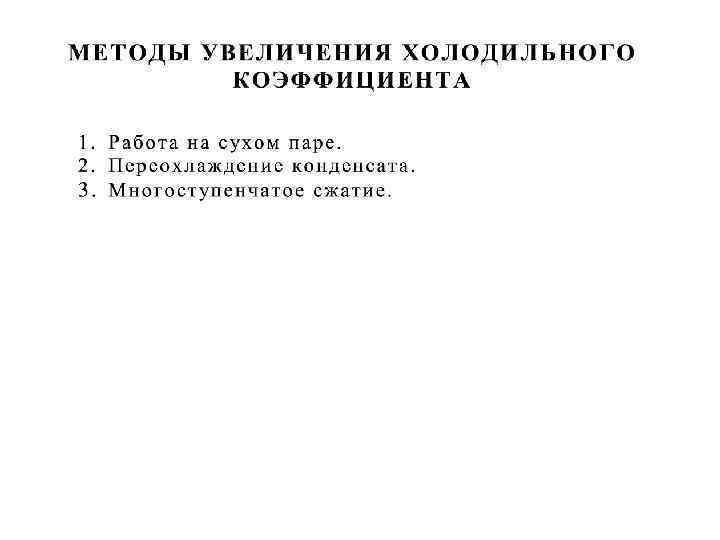

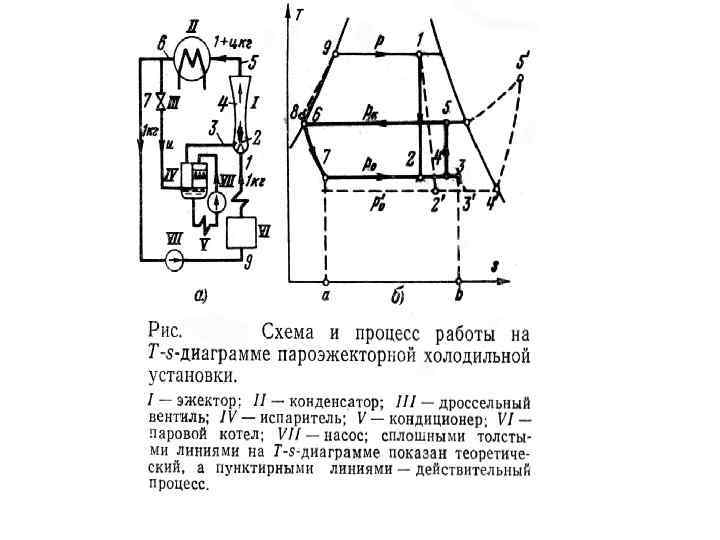

Цикл пароэжекторной установки

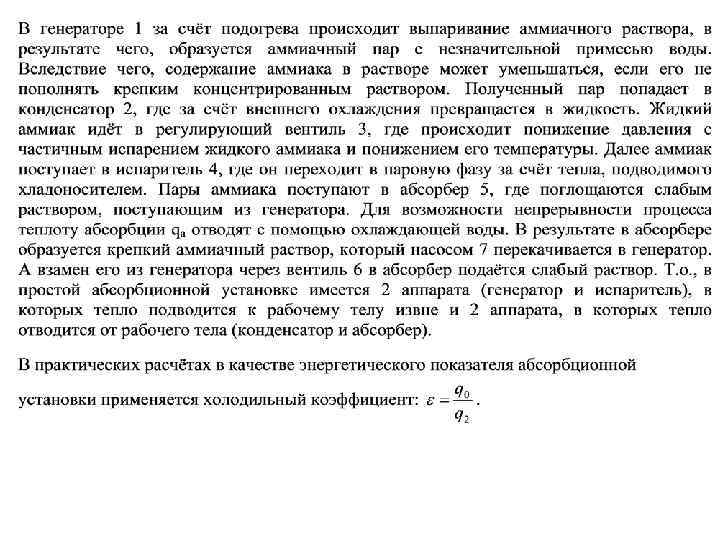

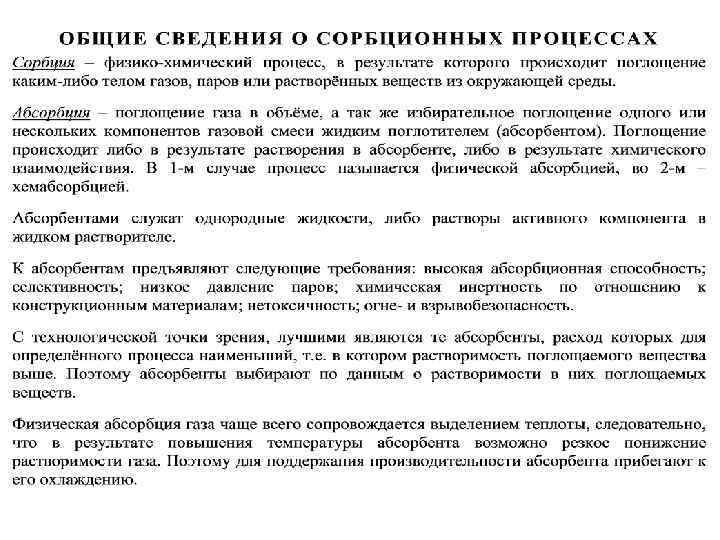

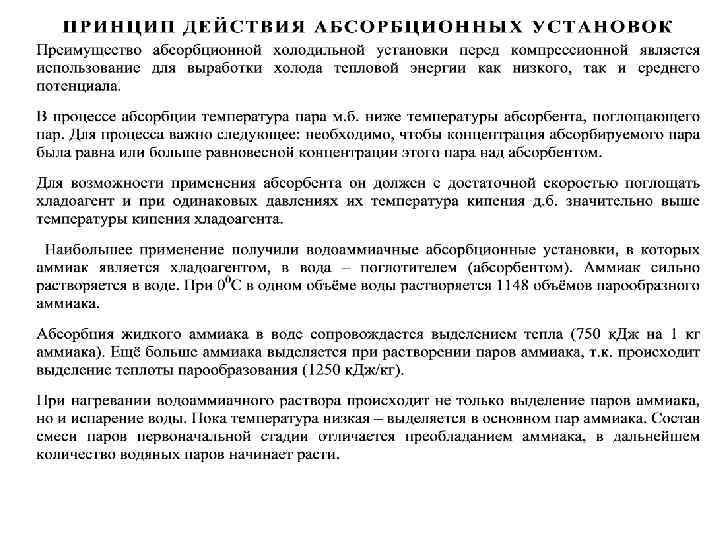

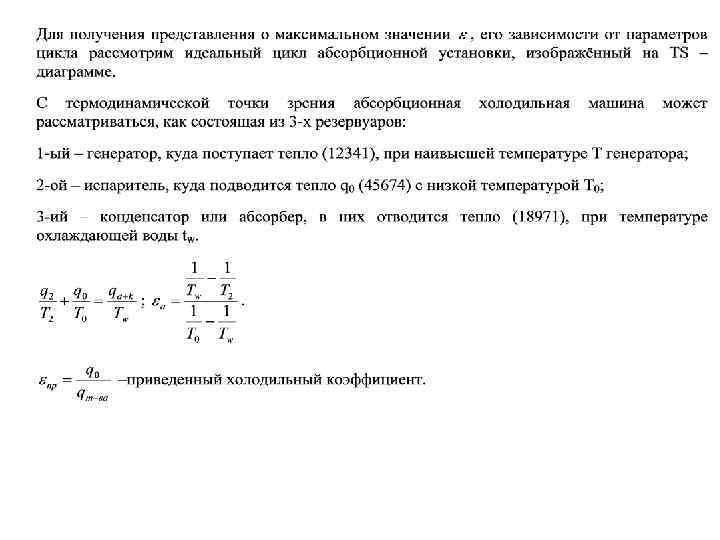

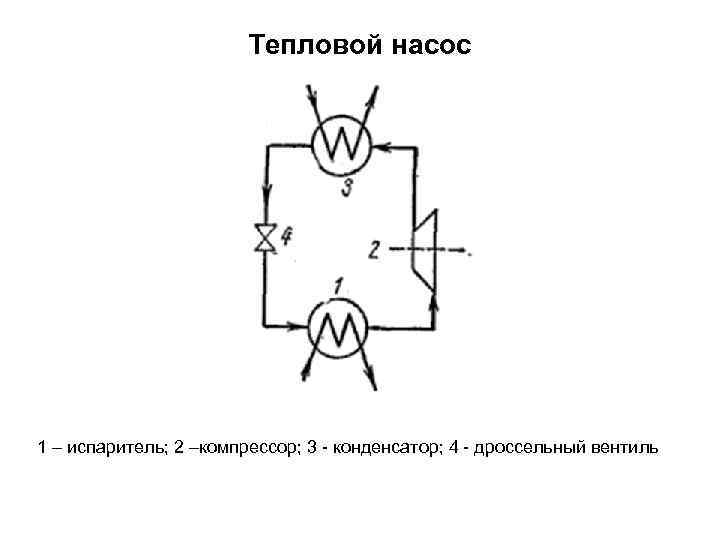

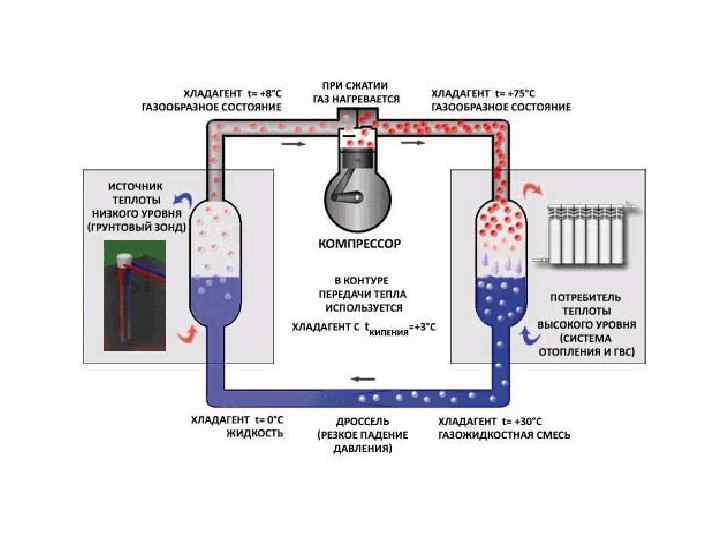

Тепловой насос 1 – испаритель; 2 –компрессор; 3 - конденсатор; 4 - дроссельный вентиль

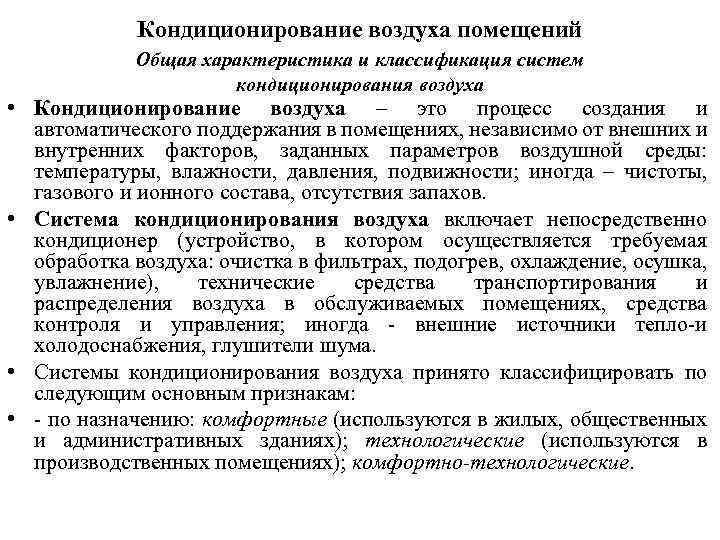

Кондиционирование воздуха помещений Общая характеристика и классификация систем кондиционирования воздуха • Кондиционирование воздуха – это процесс создания и автоматического поддержания в помещениях, независимо от внешних и внутренних факторов, заданных параметров воздушной среды: температуры, влажности, давления, подвижности; иногда – чистоты, газового и ионного состава, отсутствия запахов. • Система кондиционирования воздуха включает непосредственно кондиционер (устройство, в котором осуществляется требуемая обработка воздуха: очистка в фильтрах, подогрев, охлаждение, осушка, увлажнение), технические средства транспортирования и распределения воздуха в обслуживаемых помещениях, средства контроля и управления; иногда - внешние источники тепло-и холодоснабжения, глушители шума. • Системы кондиционирования воздуха принято классифицировать по следующим основным признакам: • - по назначению: комфортные (используются в жилых, общественных и административных зданиях); технологические (используются в производственных помещениях); комфортно-технологические.

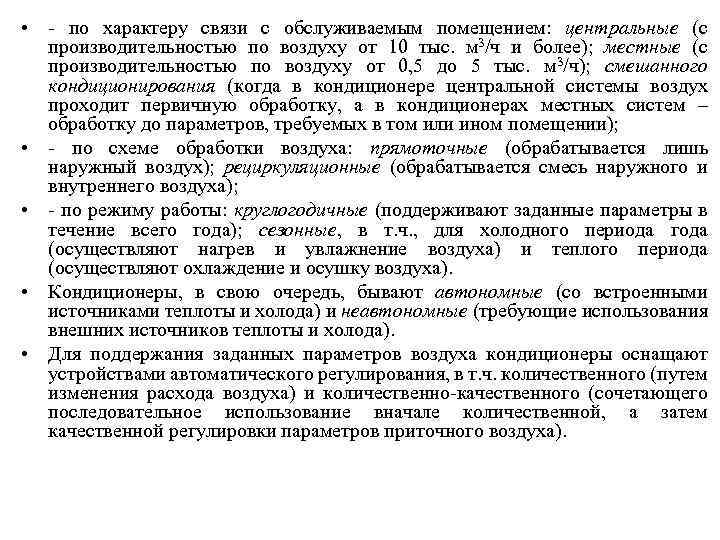

• - по характеру связи с обслуживаемым помещением: центральные (с производительностью по воздуху от 10 тыс. м 3/ч и более); местные (с производительностью по воздуху от 0, 5 до 5 тыс. м 3/ч); смешанного кондиционирования (когда в кондиционере центральной системы воздух проходит первичную обработку, а в кондиционерах местных систем – обработку до параметров, требуемых в том или ином помещении); • - по схеме обработки воздуха: прямоточные (обрабатывается лишь наружный воздух); рециркуляционные (обрабатывается смесь наружного и внутреннего воздуха); • - по режиму работы: круглогодичные (поддерживают заданные параметры в течение всего года); сезонные, в т. ч. , для холодного периода года (осуществляют нагрев и увлажнение воздуха) и теплого периода (осуществляют охлаждение и осушку воздуха). • Кондиционеры, в свою очередь, бывают автономные (со встроенными источниками теплоты и холода) и неавтономные (требующие использования внешних источников теплоты и холода). • Для поддержания заданных параметров воздуха кондиционеры оснащают устройствами автоматического регулирования, в т. ч. количественного (путем изменения расхода воздуха) и количественно-качественного (сочетающего последовательное использование вначале количественной, а затем качественной регулировки параметров приточного воздуха).

• • Рис. 4. 1. Принципиальная схема центрального кондиционера с одной рециркуляцией: 1 – жалюзийная решетка; 2, 3, 6, 12 – регулирующие клапаны; 4 – смесительная камера; 5 - воздушный фильтр (масляный); 7 – калориферы первого подогрева; 8, 14 – обводные каналы; 9, 11 – сепараторы (каплеотделители); 10 – камера орошения; 13 – калорифер второго подогрева; 15 - вентилятор

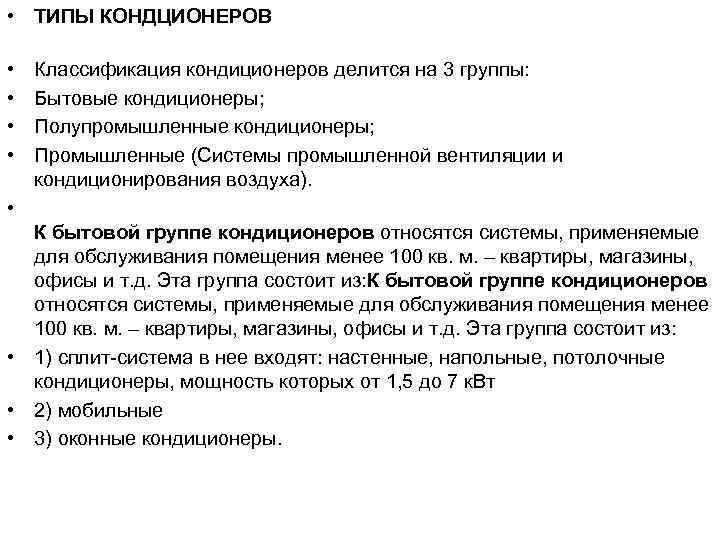

• ТИПЫ КОНДЦИОНЕРОВ • • Классификация кондиционеров делится на 3 группы: Бытовые кондиционеры; Полупромышленные кондиционеры; Промышленные (Системы промышленной вентиляции и кондиционирования воздуха). • К бытовой группе кондиционеров относятся системы, применяемые для обслуживания помещения менее 100 кв. м. – квартиры, магазины, офисы и т. д. Эта группа состоит из: • 1) сплит-система в нее входят: настенные, напольные, потолочные кондиционеры, мощность которых от 1, 5 до 7 к. Вт • 2) мобильные • 3) оконные кондиционеры.

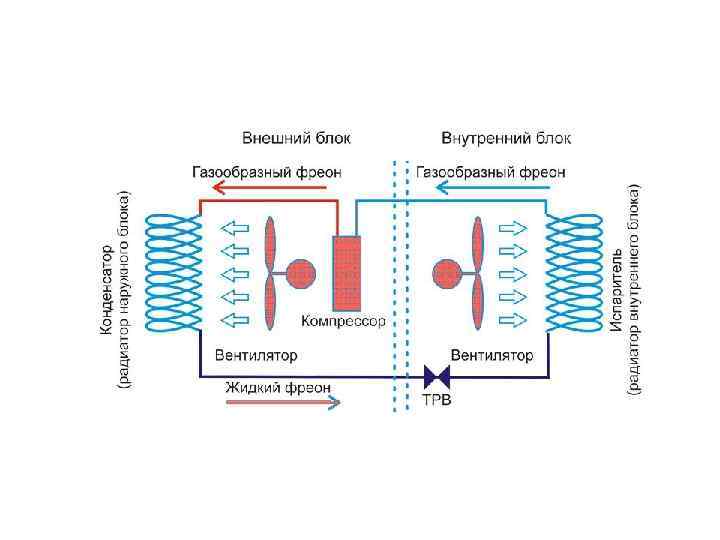

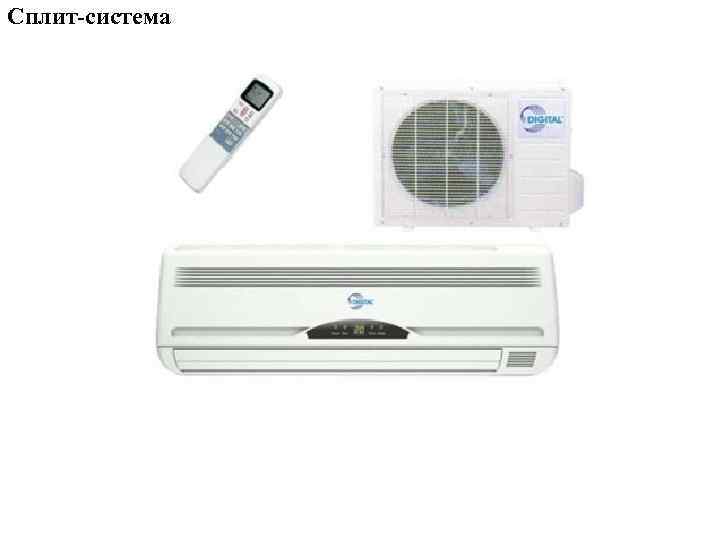

Сплит-система

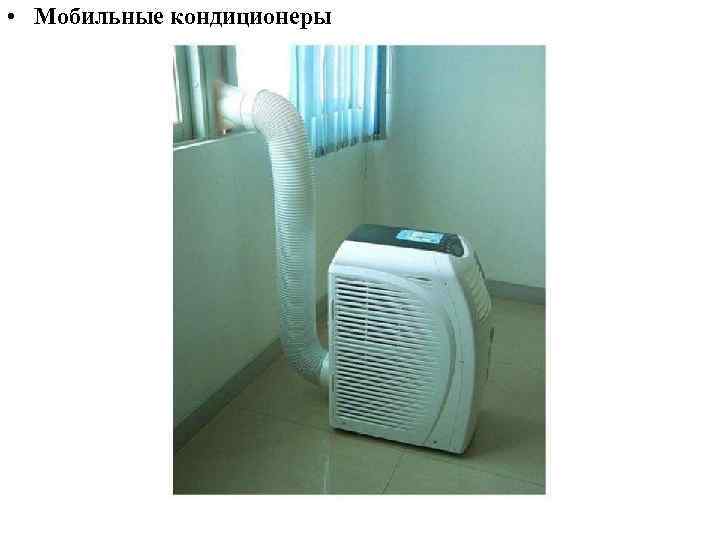

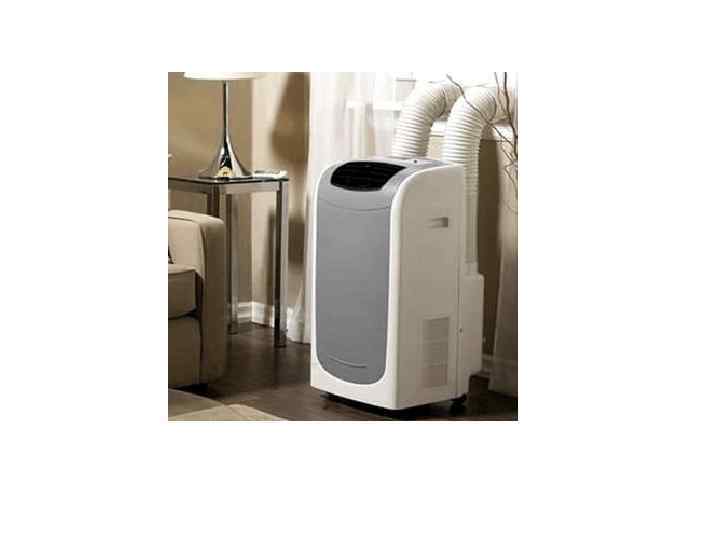

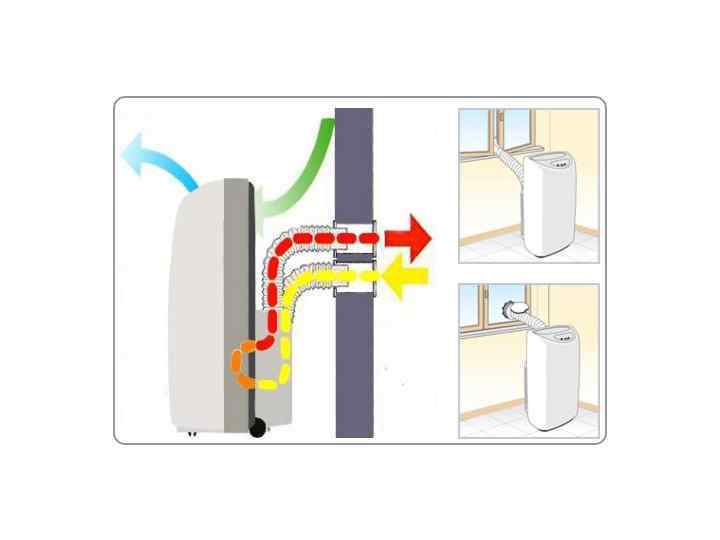

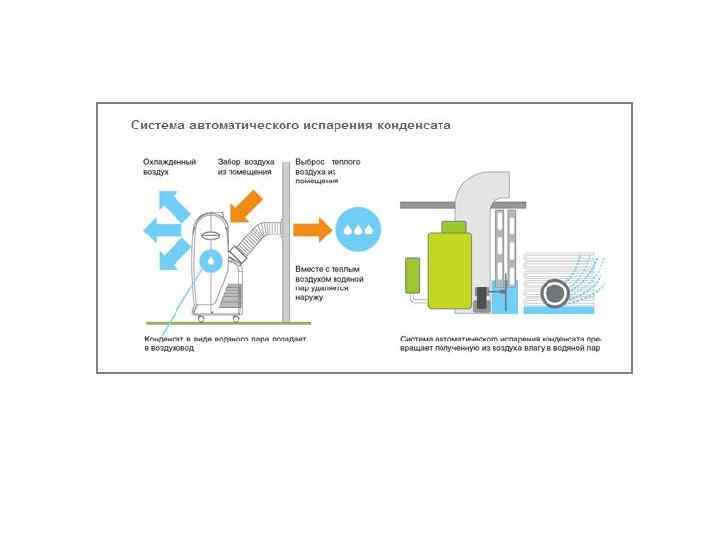

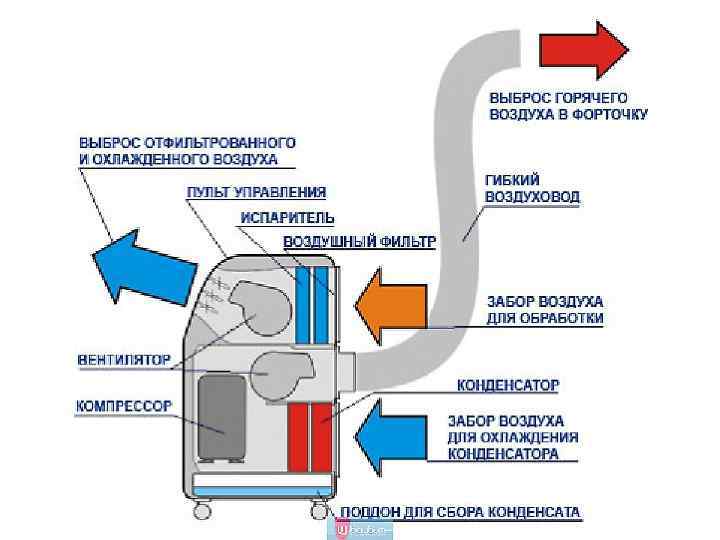

• Мобильные кондиционеры

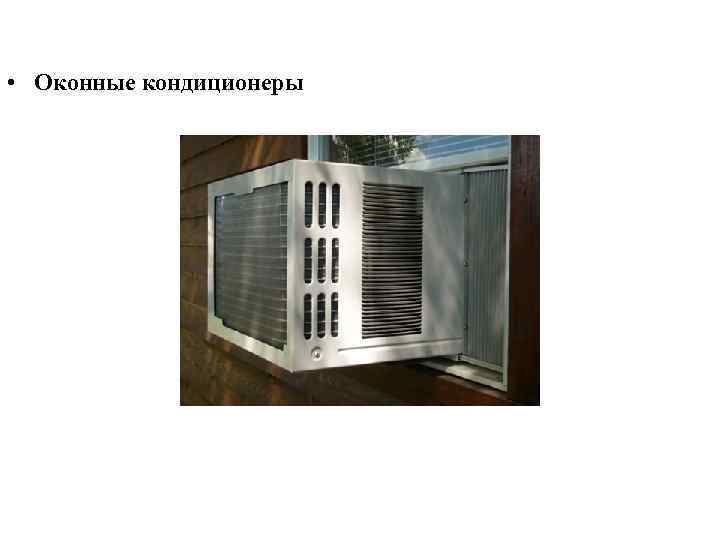

• Оконные кондиционеры

• К полупромышленным кондиционерам относят мультиcплит-системы мощность которых составляет от 5 -7 до 25 -30 к. Вт. Это канальные, кассетные, колонные и другие типы кондиционеров, используемые в больших квартирах, больших офисах, торговых залах, коттеджах, ресторанах, кинотеатрах. Площадь помещений не должна превышать 400 кв. м

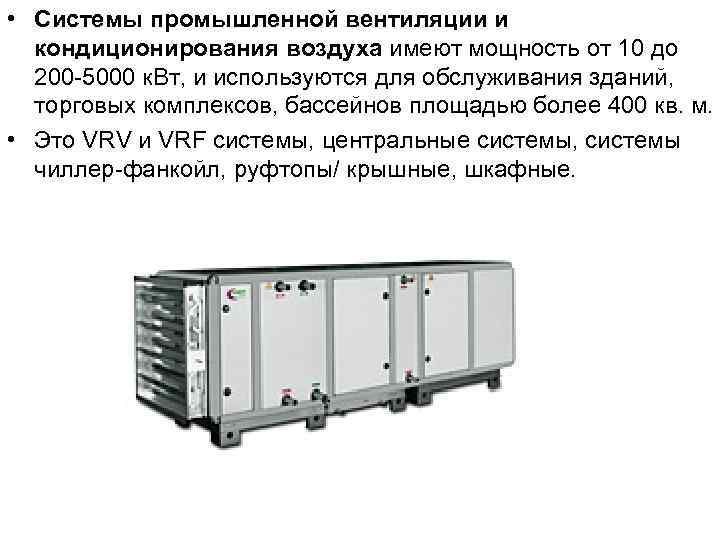

• Системы промышленной вентиляции и кондиционирования воздуха имеют мощность от 10 до 200 -5000 к. Вт, и используются для обслуживания зданий, торговых комплексов, бассейнов площадью более 400 кв. м. • Это VRV и VRF системы, центральные системы, системы чиллер-фанкойл, руфтопы/ крышные, шкафные.

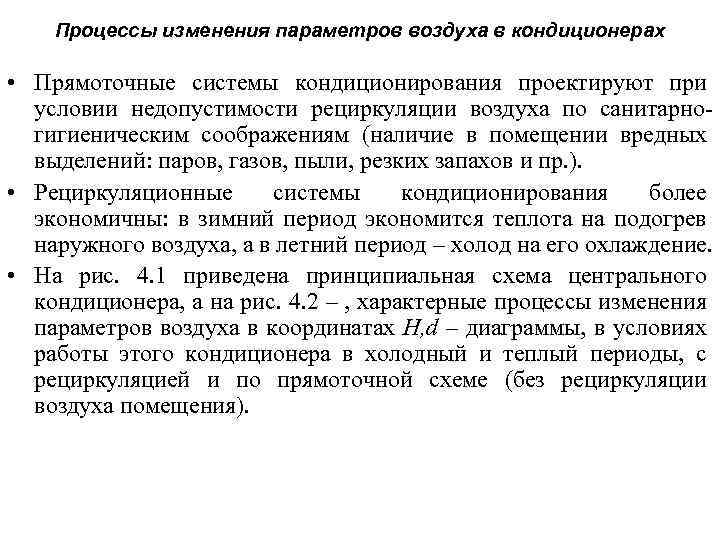

Процессы изменения параметров воздуха в кондиционерах • Прямоточные системы кондиционирования проектируют при условии недопустимости рециркуляции воздуха по санитарногигиеническим соображениям (наличие в помещении вредных выделений: паров, газов, пыли, резких запахов и пр. ). • Рециркуляционные системы кондиционирования более экономичны: в зимний период экономится теплота на подогрев наружного воздуха, а в летний период – холод на его охлаждение. • На рис. 4. 1 приведена принципиальная схема центрального кондиционера, а на рис. 4. 2 – , характерные процессы изменения параметров воздуха в координатах H, d – диаграммы, в условиях работы этого кондиционера в холодный и теплый периоды, с рециркуляцией и по прямоточной схеме (без рециркуляции воздуха помещения).

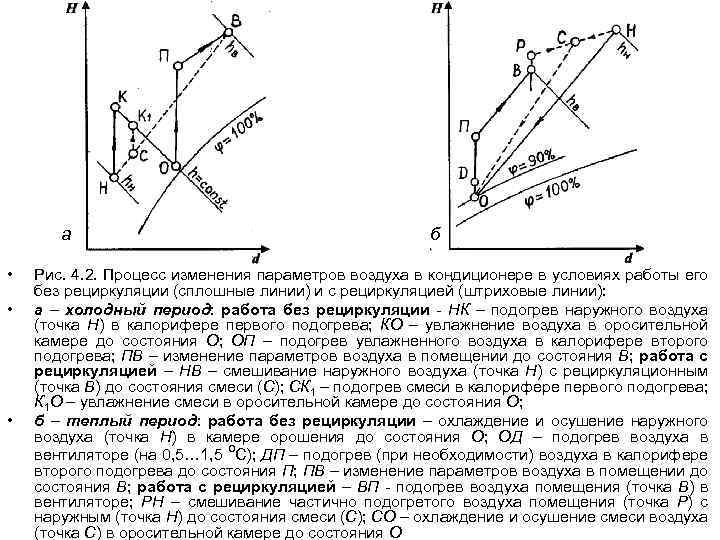

а • • • б Рис. 4. 2. Процесс изменения параметров воздуха в кондиционере в условиях работы его без рециркуляции (сплошные линии) и с рециркуляцией (штриховые линии): а – холодный период: работа без рециркуляции - НК – подогрев наружного воздуха (точка Н) в калорифере первого подогрева; КО – увлажнение воздуха в оросительной камере до состояния О; ОП – подогрев увлажненного воздуха в калорифере второго подогрева; ПВ – изменение параметров воздуха в помещении до состояния В; работа с рециркуляцией – НВ – смешивание наружного воздуха (точка Н) с рециркуляционным (точка В) до состояния смеси (С); СК 1 – подогрев смеси в калорифере первого подогрева; К 1 О – увлажнение смеси в оросительной камере до состояния О; б – теплый период: работа без рециркуляции – охлаждение и осушение наружного воздуха (точка Н) в камере орошения до состояния О; ОД – подогрев воздуха в вентиляторе (на 0, 5… 1, 5 ºС); ДП – подогрев (при необходимости) воздуха в калорифере второго подогрева до состояния П; ПВ – изменение параметров воздуха в помещении до состояния В; работа с рециркуляцией – ВП - подогрев воздуха помещения (точка В) в вентиляторе; РН – смешивание частично подогретого воздуха помещения (точка Р) с наружным (точка Н) до состояния смеси (С); СО – охлаждение и осушение смеси воздуха (точка С) в оросительной камере до состояния О
