Цикл АР и КШМ РАЗВЕДЫВАТЕЛЬНАЯ ПОДГОТОВКА ТЕМА ОРГАНИЗАЦИЯ

Цикл АР и КШМ РАЗВЕДЫВАТЕЛЬНАЯ ПОДГОТОВКА ТЕМА. ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ И ТАКТИКА ДЕЙСТВИЙ ПОДРАЗДЕЛЕНИЙ АРМИЙ ИНОСТРАННЫХ ГОСУДАРСТВ (НЕЗАКОННЫХ ВООРУЖЕННЫХ ФОРМИРОВАНИЙ). 1

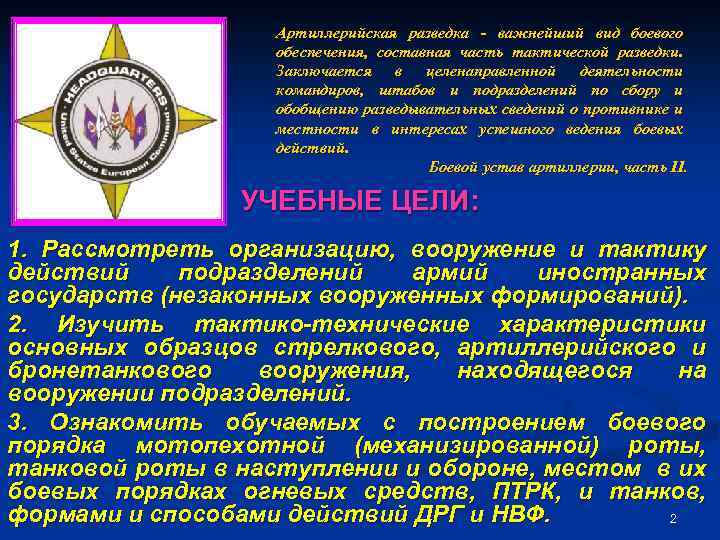

Артиллерийская разведка - важнейший вид боевого обеспечения, составная часть тактической разведки. Заключается в целенаправленной деятельности командиров, штабов и подразделений по сбору и обобщению разведывательных сведений о противнике и местности в интересах успешного ведения боевых действий. Боевой устав артиллерии, часть II. УЧЕБНЫЕ ЦЕЛИ: 1. Рассмотреть организацию, вооружение и тактику действий подразделений армий иностранных государств (незаконных вооруженных формирований). 2. Изучить тактико-технические характеристики основных образцов стрелкового, артиллерийского и бронетанкового вооружения, находящегося на вооружении подразделений. 3. Ознакомить обучаемых с построением боевого порядка мотопехотной (механизированной) роты, танковой роты в наступлении и обороне, местом в их боевых порядках огневых средств, ПТРК, и танков, формами и способами действий ДРГ и НВФ. 2

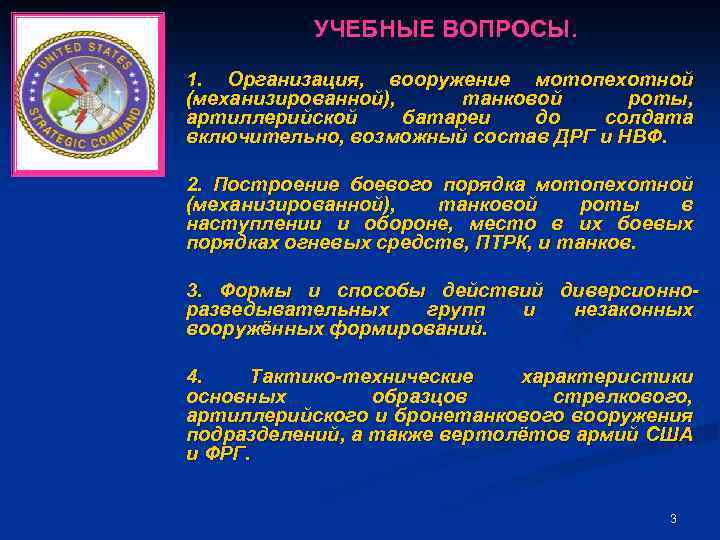

УЧЕБНЫЕ ВОПРОСЫ. 1. Организация, вооружение мотопехотной (механизированной), танковой роты, артиллерийской батареи до солдата включительно, возможный состав ДРГ и НВФ. 2. Построение боевого порядка мотопехотной (механизированной), танковой роты в наступлении и обороне, место в их боевых порядках огневых средств, ПТРК, и танков. 3. Формы и способы действий диверсионноразведывательных групп и незаконных вооружённых формирований. 4. Тактико-технические характеристики основных образцов стрелкового, артиллерийского и бронетанкового вооружения подразделений, а также вертолётов армий США и ФРГ. 3

Вопрос № 1. Организация и вооружение мотопехотной механизированной (танковой) роты, артиллерийской батареи (до солдата включительно), возможный состав ДРГ и НВФ. а) организация и вооружение механизированной (танковой) роты, артиллерийской батареи армии США. 4

МЕХАНИЗИРОВАННАЯ РОТА (мр) АРМИИ США является тактическим подразделением. В бою на её базе, как правило, создаётся ротная тактическая группа (ртгр). Рота состоит из управления (секции КР и ЗКР) и трёх механизированных взводов (мв). В секцию КР входят: -командир роты; -механик водитель БМП; -радиотелефонист; -химик- инструктор; -стрелок - гранатометчик. В секцию ЗКР: -зам. ком. роты; -старший разведчик; -механик водитель БТР; -радиотелефонист; -пулеметчик; -стрелок-гранатомётчик. 5

МЕХАНИЗИРОВАННАЯ РОТА (МР) АРМИИ США НА БМП M 2 “БРЭДЛИ” 116 Управление МР 11 С е к ц и и Состав МО: КР 5 3 КР 1. Командир отделения МВ 35 6 2. Зам. ком. отделения Всего в роте: ПТРК “Дракон”-1 3. Наводчик орудия БМП Секция л/c, чел. - 116 4. Механик-водитель БМП M-2 “Брэдли” - 13 управления МО 5. Оператор ПТУР 5 10 7, 62 -мм единый пулемёт М 60 6. Пулеметчик - 9 5, 56 -мм винтовки М 16 А 1 - 97 7. Автоматчик 11, 43 -мм пистолеты - 1 8. Автоматчик БТР М 113 А 1 - 1 9. Автоматчик ПТРК “Дракон” - 9 10. Стрелок- гранатомётчик 12, 7 -мм пулемётов - 1 5, 56 -мм ручных пулемётов -18 11. Радиотелефонист 6

ТАНКОВАЯ РОТА (ТР) АРМИИ США ТР 61 Управление Секции КР ТВ 13 3 КР 16 Состав танкового экипажа: 1. Командир танка Всего в роте: Экипаж 4 Танк М 1 А 2 “Абрамс”-1 2. Наводчик л/c, чел. - 61 3. Механик-водитель танки М 1 А 2 - 14 4. Заряжающий 7

б) организация и вооружение мотопехотной роты (танковой роты), артиллерийской батареи армии Германии. 8

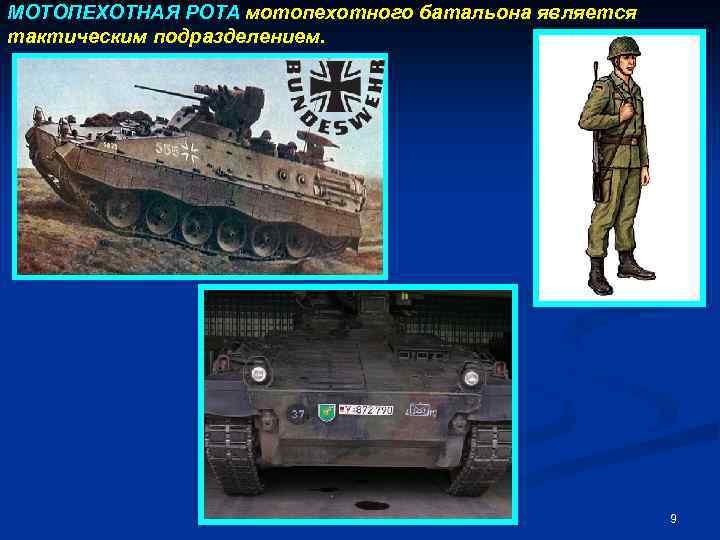

МОТОПЕХОТНАЯ РОТА мотопехотного батальона является тактическим подразделением. 9

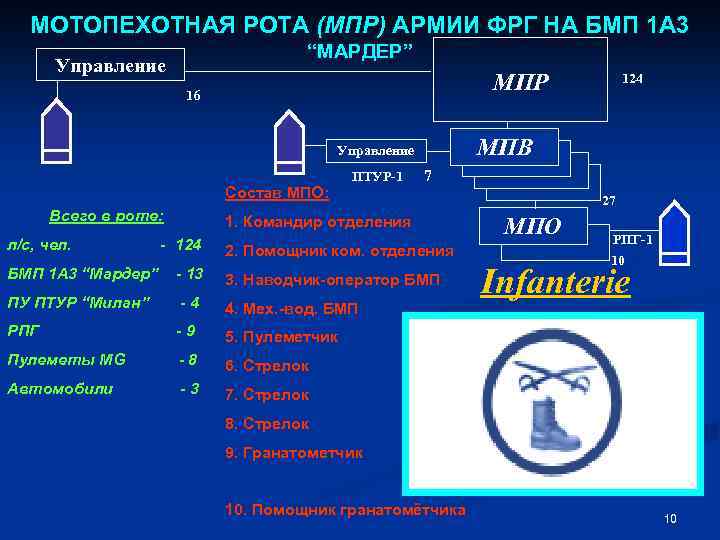

МОТОПЕХОТНАЯ РОТА (МПР) АРМИИ ФРГ НА БМП 1 А 3 “МАРДЕР” Управление МПР 16 МПВ Управление Состав МПО: Всего в роте: ПТУР-1 124 7 1. Командир отделения л/c, чел. - 124 2. Помощник ком. отделения БМП 1 А 3 “Мардер” - 13 3. Наводчик-оператор БМП ПУ ПТУР “Милан” - 4 4. Мех. -вод. БМП РПГ - 9 РПГ-1 10 6. Стрелок Автомобили - 3 МПО 5. Пулеметчик Пулеметы MG - 8 27 7. Стрелок Infanterie 8. Стрелок 9. Гранатометчик 10. Помощник гранатомётчика 10

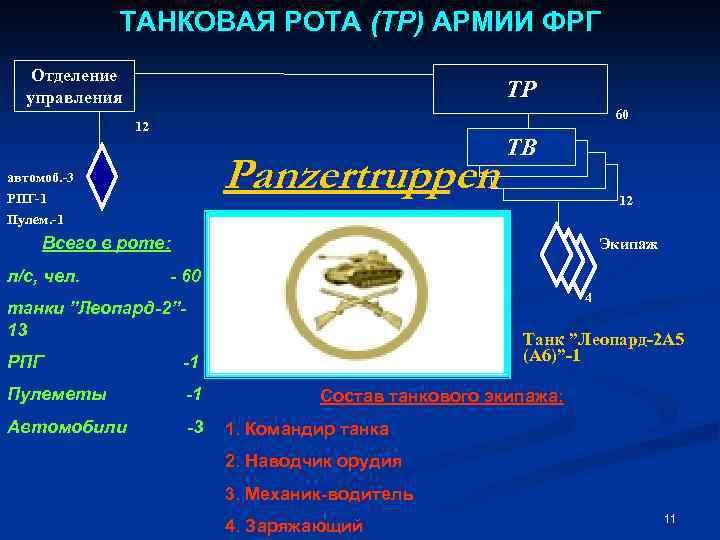

ТАНКОВАЯ РОТА (ТР) АРМИИ ФРГ Отделение управления ТР 60 12 автомоб. -3 РПГ-1 Panzertruppen ТВ 12 Пулем. -1 Всего в роте: Экипаж л/c, чел. - 60 4 танки ”Леопард-2”- 13 Танк ”Леопард-2 А 5 (А 6)”-1 РПГ -1 Пулеметы -1 Автомобили -3 Состав танкового экипажа: 1. Командир танка 2. Наводчик орудия 3. Механик-водитель 4. Заряжающий 11

АРТИЛЛЕРИЯ Батарея РСЗО MLRS состоит из управления, пункта управления огнем, секций: снабжения, технического обслуживания, подвоза боеприпасов, топогеодезической привязки и трех огневых взводов. Каждый огневой взвод имеет управление и три огневые секции (ПУ MLRS). Всего в батарее девять 240 -мм 12 -ти ствольных ПУ MLRS. 12

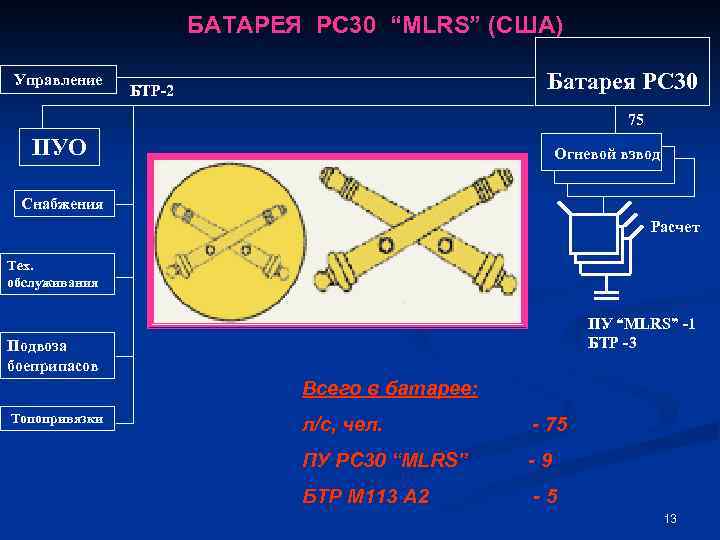

БАТАРЕЯ PC 30 “MLRS” (США) Управление Батарея PC 30 БТР-2 75 ПУО Огневой взвод Снабжения Расчет Тех. обслуживания ПУ “MLRS” -1 БТР -3 Подвоза боеприпасов Всего в батарее: Топопривязки л/c, чел. - 75 ПУ PC 30 “MLRS” - 9 БТР М 113 А 2 - 5 13

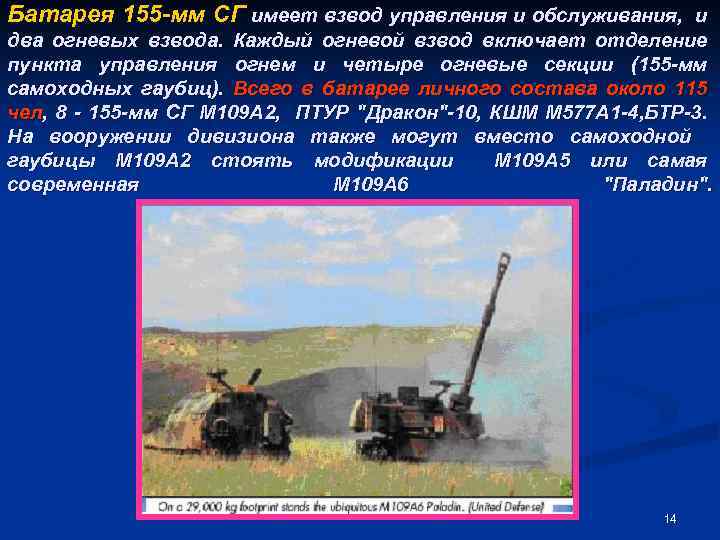

Батарея 155 -мм СГ имеет взвод управления и обслуживания, и два огневых взвода. Каждый огневой взвод включает отделение пункта управления огнем и четыре огневые секции (155 -мм самоходных гаубиц). Всего в батарее личного состава около 115 чел, 8 - 155 -мм СГ М 109 А 2, ПТУР "Дракон"-10, КШМ М 577 А 1 -4, БТР-3. На вооружении дивизиона также могут вместо самоходной гаубицы М 109 А 2 стоять модификации М 109 А 5 или самая современная М 109 А 6 "Паладин". 14

ПРОТИВОТАНКОВАЯ РОТА МБ АРМИИ США предназначена для борьбы с танками и другими бронированными машинами противника. Она включает три противотанковых взвода, в каждом из которых два отделения по 2 самоходных ПУ ПТУР "ТОУ". Всего в ПТР: личного состава - 65 чел, ПУ ПТУР "ТОУ" - 12, пулеметов - 12, БТР - 4. Управ ление БТР-1 5 ПТР 65 ПУ ПТУР “ТОУ”-12 БТР-4 ПТВ Управление ПУ ПТУР “ТОУ”-4 20 БТР-1 Всего в роте: л/c, чел. - 65 ПТО 8 ПУ ПТУР “ТОУ” -12 7, 62 мм пулеметов М 60 - 4 ПУ ПТУР “ТОУ”-2 5, 56 мм винтовок М 16 А 2 - 4 БТР М 113 А 1 - 4 15

МИНОМЕТНЫЙ ВЗВОД ШТАБНОЙ РОТЫ МБ (ТБ) АРМИИ США Миномётный взвод 36 Управление Всего во взводе: 7 л/c, чел. - 36 Миномётная секция 106, 7 -мм СМ - 6 12 Расчет СМ: 1. Командир миномета 2. Наводчик 3. Заряжающий 106, 7 - мм СМ - 3 4. Механик-водитель 16

АРТИЛЛЕРИЯ Батарея 110 мм ПУ «LARS – 2» реактивного дивизиона LARS 2» артиллерийского полка состоит из: двух огневых взводов; каждый взвод состоит из четырех расчетов (по 5 человек в каждом). Всего в батарее: личного состава – 64 чел, 110 мм ПУ «LARS – 2» - 8 шт. Pz. H-2000 обладает огневой мощью трёх самоходных гаубиц M 109 последней модификации Огневая батарея самоходного артиллерийского дивизиона мотопехотной (танковой) бригады состоит из: отделения управления, группы управления, четырех (шести) отделений ПАН (передовых артиллерийских наблюдателей), отделения РЛС, двух огневых взводов. Каждый огневой взвод состоит из четырех расчетов. Во взводе – четыре 155 мм СГ М 109 А 3 G. Всего в батарее: личного состава - 129 чел, 155 мм СГ М 109 А 3 G – 8 шт. , самоходных пункта управления огнем на базе БТР М 113 GA 1 – 2 шт. , АНП на базе БТР М 113 GA 2 – 2 GA 1 GA 2 шт. , РЛС разведки движущихся целей «ABRA» - 1 шт. 17

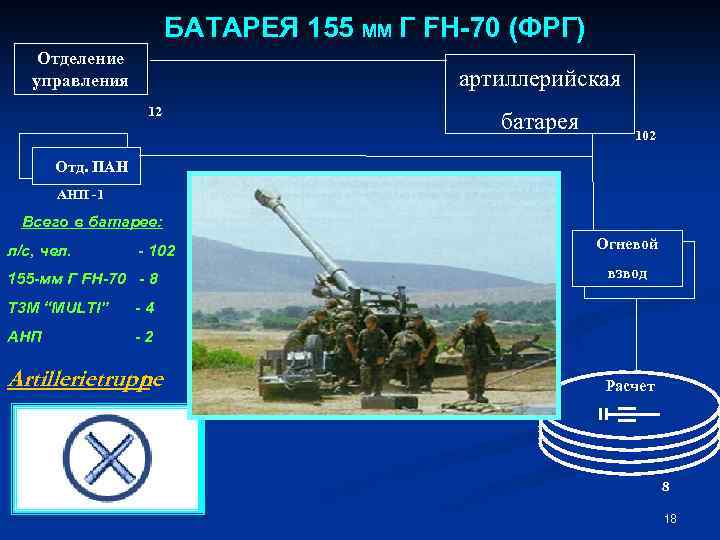

БАТАРЕЯ 155 ММ Г FH-70 (ФРГ) Отделение управления артиллерийская 12 батарея 102 Отд. ПАН АНП -1 Всего в батарее: л/c, чел. - 102 155 -мм Г FH-70 - 8 Огневой взвод T 3 M “MULTI” - 4 АНП - 2 Artillerietruppe n Расчет 8 18

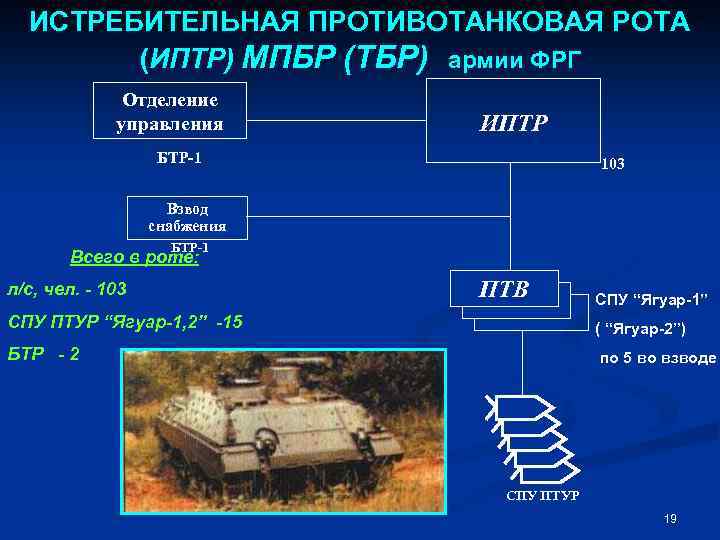

ИСТРЕБИТЕЛЬНАЯ ПРОТИВОТАНКОВАЯ РОТА (ИПТР) МПБР (ТБР) армии ФРГ Отделение управления ИПТР БТР-1 103 Взвод снабжения БТР-1 Всего в роте: л/c, чел. - 103 ПТВ СПУ “Ягуар-1” СПУ ПТУР “Ягуар-1, 2” -15 ( “Ягуар-2”) БТР - 2 по 5 во взводе СПУ ПТУР 19

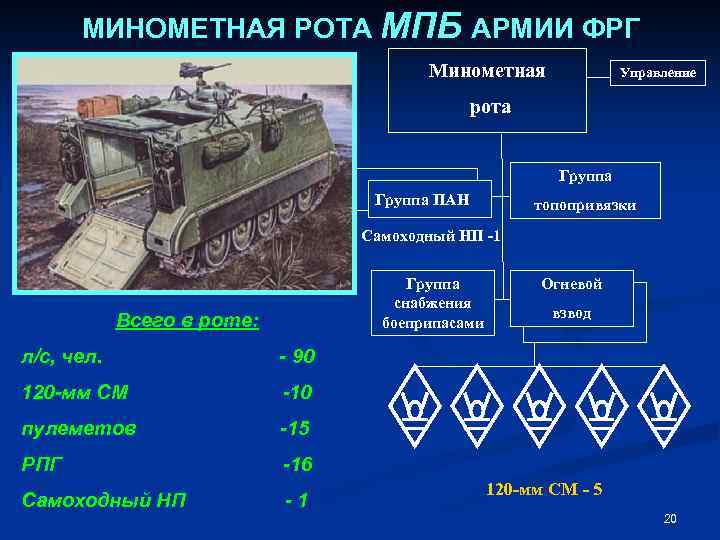

МИНОМЕТНАЯ РОТА МПБ АРМИИ ФРГ Минометная Управление рота Группа ПАН топопривязки Самоходный НП -1 Всего в роте: Группа снабжения боеприпасами Огневой взвод л/c, чел. - 90 120 -мм СМ -10 пулеметов -15 РПГ -16 Самоходный НП - 1 120 -мм СМ - 5 20

ДИВЕРСИОННЫЕ РАЗВЕДЫВАТЕЛЬНЫЕ ГРУППЫ И НЕЗАКОННЫЕ ВООРУЖЁННЫЕ ФОРМИРОВАНИЯ 21

в) возможный состав ДРГ и НВФ. СОСТАВ ДИВЕРСИОННО-РАЗВЕДЫВАТЕЛЬНЫХ ГРУПП (ДРГ) ЧАСТЕЙ И ПОДРАЗДЕЛЕНИЙ СИЛ СПЕЦИАЛЬНЫХ ОПЕРАЦИЙ ВООРУЖЕННЫХ СИЛ НАТО может быть различным. Как правило небольшая ДРГ (6 -8 человек) состоит из: -1 -2 специалистов по стрелковому оружию; -инженера-сапера; -одного - двух радистовэлектронщиков; -снайпера; -медика. Крупная ДРГ или оперативный отряд (по терминологии НАТО) включает 12 -16 человек и состоит, практически, из тех же специалистов, что и небольшая ДРГ. Весь личный состав ДРГ, как правило, владеет двумя- тремя иностранными языками, приемами защиты и нападения, имеет отличную психологическую и физическую подготовку. На вооружении личного состава имеется значительное количество самого современного оружия, включая штурмовые винтовки Н&К G-36, финские снайперские винтовки SAKO, пистолеты «Глок» . Так же на вооружении подразделения «GROM» (Польша) состоят луки и арбалеты. Большинству спецназовцев предоставляется право самим 22 выбирать оружие, для наиболее эффективного его использования.

НЕЗАКОННЫЕ ВООРУЖЕННЫЕ ФОРМИРОВАНИЯ (НВФ) - это не предусмотренные конституцией и законами любые организации (группы лиц), владеющие оружием и боевыми средствами, созданные в целях силовой защиты интересов политических, этнических, религиозных, финансово-экономических, криминальных группировок, своими действиями угрожающие безопасности и территориальной целостности государства. Группа может насчитывать в своем составе от 10 до 50 человек, небольшой отряд - от 50 до 100 человек, отряд - от 100 до 500 человек, вооруженное формирование - от 500 до 3500 человек. По мере развития вооруженного конфликта на оснащении НВФ может быть: - в группах дополнительно 1 ручной пулемет; -в небольших отрядах - 2 станковых пулемета и 2 легких миномета; - в отрядах - до 6 минометов различного калибра, до 4 зенитно-пулеметных установок и артиллерийских орудий разного калибра; до 10 Для радиосвязи, как правило, используются современные переносные и подвижные радиостанции. 23

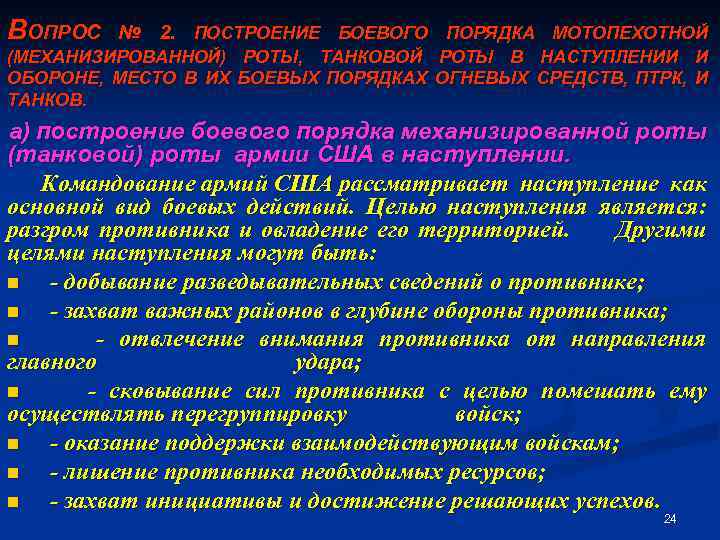

ВОПРОС № 2. ПОСТРОЕНИЕ БОЕВОГО ПОРЯДКА МОТОПЕХОТНОЙ (МЕХАНИЗИРОВАННОЙ) РОТЫ, ТАНКОВОЙ РОТЫ В НАСТУПЛЕНИИ И ОБОРОНЕ, МЕСТО В ИХ БОЕВЫХ ПОРЯДКАХ ОГНЕВЫХ СРЕДСТВ, ПТРК, И ТАНКОВ. а) построение боевого порядка механизированной роты (танковой) роты армии США в наступлении. Командование армий США рассматривает наступление как основной вид боевых действий. Целью наступления является: разгром противника и овладение его территорией. Другими целями наступления могут быть: n - добывание разведывательных сведений о противнике; n - захват важных районов в глубине обороны противника; n - отвлечение внимания противника от направления главного удара; n - сковывание сил противника с целью помешать ему осуществлять перегруппировку войск; n - оказание поддержки взаимодействующим войскам; n - лишение противника необходимых ресурсов; n - захват инициативы и достижение решающих успехов. 24

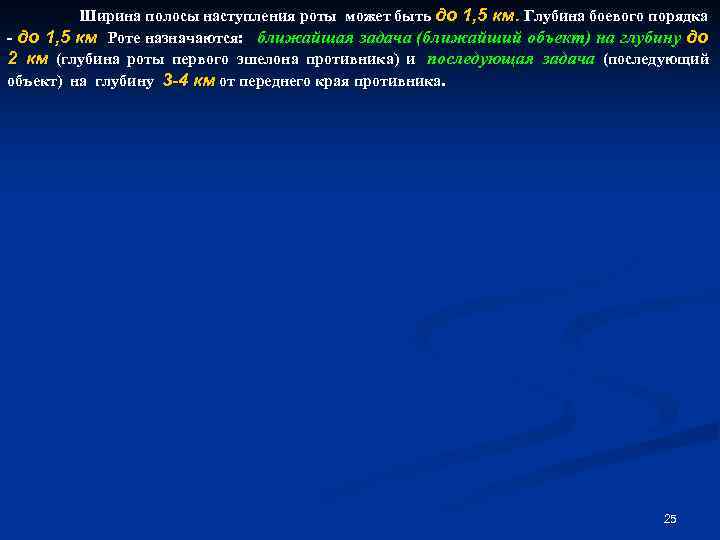

Ширина полосы наступления роты может быть до 1, 5 км. Глубина боевого порядка - до 1, 5 км Роте назначаются: ближайшая задача (ближайший объект) на глубину до 2 км (глубина роты первого эшелона противника) и последующая задача (последующий объект) на глубину 3 -4 км от переднего края противника. 25

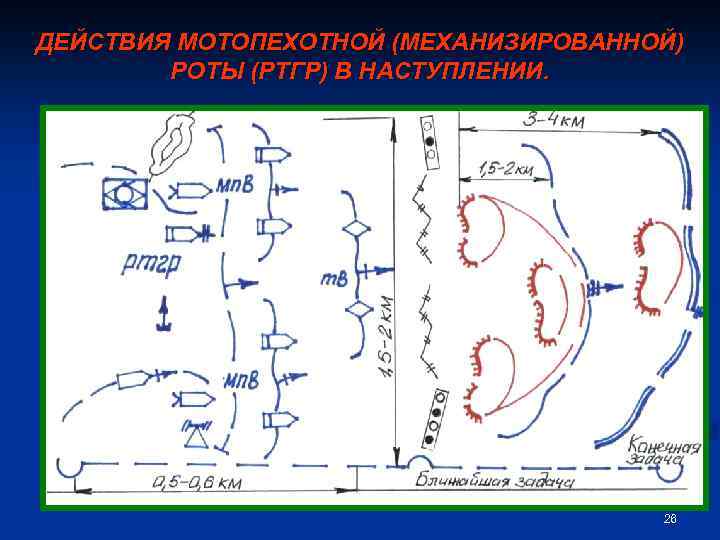

ДЕЙСТВИЯ МОТОПЕХОТНОЙ (МЕХАНИЗИРОВАННОЙ) РОТЫ (РТГР) В НАСТУПЛЕНИИ. 26

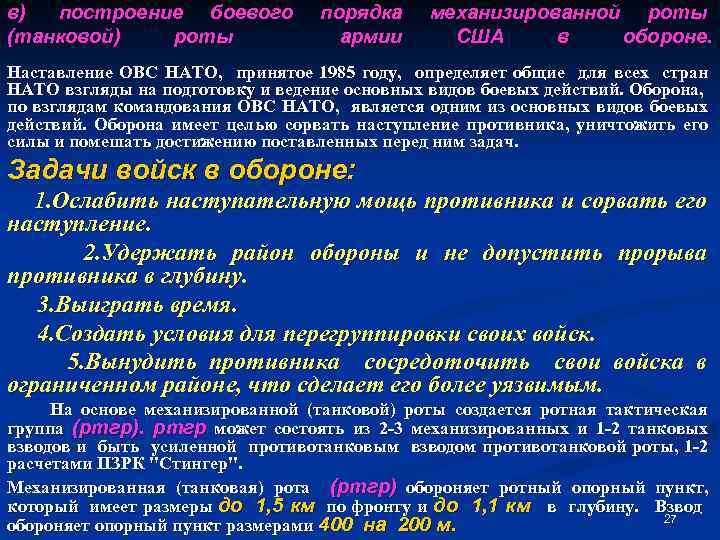

в) построение боевого (танковой) роты порядка армии механизированной роты США в обороне. Наставление ОВС НАТО, принятое 1985 году, определяет общие для всех стран НАТО взгляды на подготовку и ведение основных видов боевых действий. Оборона, по взглядам командования ОВС НАТО, является одним из основных видов боевых действий. Оборона имеет целью сорвать наступление противника, уничтожить его силы и помешать достижению поставленных перед ним задач. Задачи войск в обороне: 1. Ослабить наступательную мощь противника и сорвать его наступление. 2. Удержать район обороны и не допустить прорыва противника в глубину. 3. Выиграть время. 4. Создать условия для перегруппировки своих войск. 5. Вынудить противника сосредоточить свои войска в ограниченном районе, что сделает его более уязвимым. На основе механизированной (танковой) роты создается ротная тактическая группа (ртгр). ртгр может состоять из 2 -3 механизированных и 1 -2 танковых взводов и быть усиленной противотанковым взводом противотанковой роты, 1 -2 расчетами ПЗРК "Стингер". Механизированная (танковая) рота (ртгр) обороняет ротный опорный пункт, который имеет размеры до 1, 5 км по фронту и до 1, 1 км в глубину. Взвод 27 обороняет опорный пункт размерами 400 на 200 м.

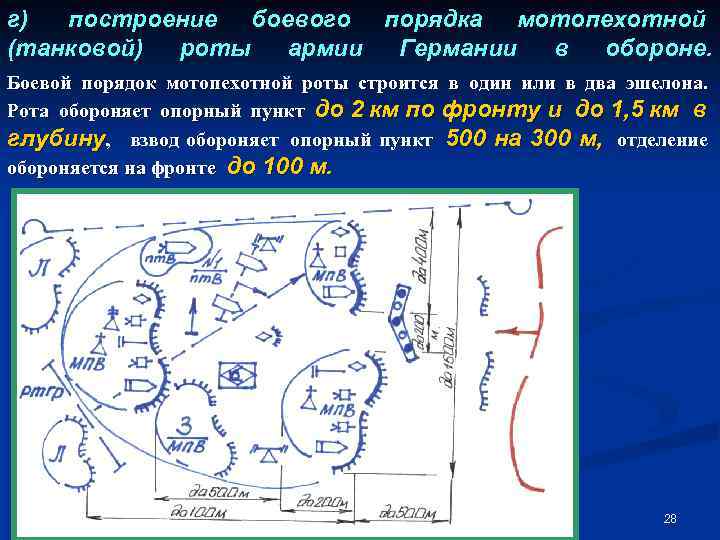

г) построение боевого порядка мотопехотной (танковой) роты армии Германии в обороне. Боевой порядок мотопехотной роты строится в один или в два эшелона. Рота обороняет опорный пункт до 2 км по фронту и до 1, 5 км в глубину, взвод обороняет опорный пункт 500 на 300 м, отделение обороняется на фронте до 100 м. 28

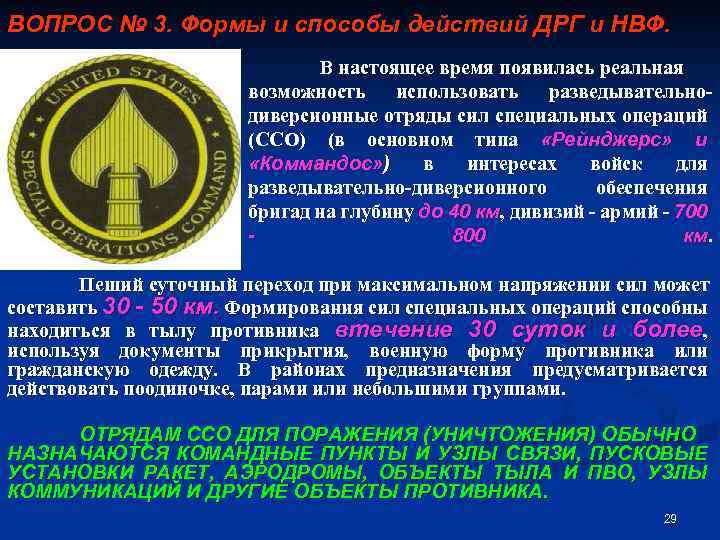

ВОПРОС № 3. Формы и способы действий ДРГ и НВФ. В настоящее время появилась реальная возможность использовать разведывательнодиверсионные отряды сил специальных операций (ССО) (в основном типа «Рейнджерс» и «Коммандос» ) в интересах войск для разведывательно-диверсионного обеспечения бригад на глубину до 40 км, дивизий - армий - 700 - 800 км. Пеший суточный переход при максимальном напряжении сил может составить 30 - 50 км. Формирования сил специальных операций способны находиться в тылу противника втечение 30 суток и более, используя документы прикрытия, военную форму противника или гражданскую одежду. В районах предназначения предусматривается действовать поодиночке, парами или небольшими группами. ОТРЯДАМ ССО ДЛЯ ПОРАЖЕНИЯ (УНИЧТОЖЕНИЯ) ОБЫЧНО НАЗНАЧАЮТСЯ КОМАНДНЫЕ ПУНКТЫ И УЗЛЫ СВЯЗИ, ПУСКОВЫЕ УСТАНОВКИ РАКЕТ, АЭРОДРОМЫ, ОБЪЕКТЫ ТЫЛА И ПВО, УЗЛЫ КОММУНИКАЦИЙ И ДРУГИЕ ОБЪЕКТЫ ПРОТИВНИКА. 29

Отряд сил специальных операций (ДРГ) способен за сутки вскрыть (обнаружить и определить координаты) до 3 -5 объектов, поразить один крупный стационарный объект и уничтожить до 3 -х подвижных целей. Вероятность выполнения задачи отрядом по уничтожению типового объекта - 0, 5 -0, 7. В период, предшествующий боевым действиям, и с их началом может быть заброшено до 70 % от имеющегося состава сил специальных операций. При этом в интересах подготовки к боевым действиям предусматривается использовать до 25 %, при выполнении ближайшей задачи - до 60 %, а в интересах выполнения конечной задачи - до 15 % создаваемых разведывательно-диверсионных формирований (ДРФ). По мнению экспертов НАТО, эскалация войны начнется с проведения обеспечивающих действий сил специальных операций, по завершении которых произойдет резкое наращивание подрывных и специальных действий, а затем (за несколько суток до развязывания войны) - разведывательно-диверсионных действий. ОПТИМАЛЬНОЙ ГЛУБИНОЙ РАЗВЕДЫВАТЕЛЬНО-ДИВЕРСИОННЫХ ДЕЙСТВИЙ СЧИТАЕТСЯ 50 — 150 КМ, А СПЕЦИАЛЬНЫЕ И ПОДРЫВНЫЕ ПРОВОДЯТСЯ, КАК ПРАВИЛО, В ОПЕРАТИВНОЙ И СТРАТЕГИЧЕСКОЙ ГЛУБИНЕ. 30

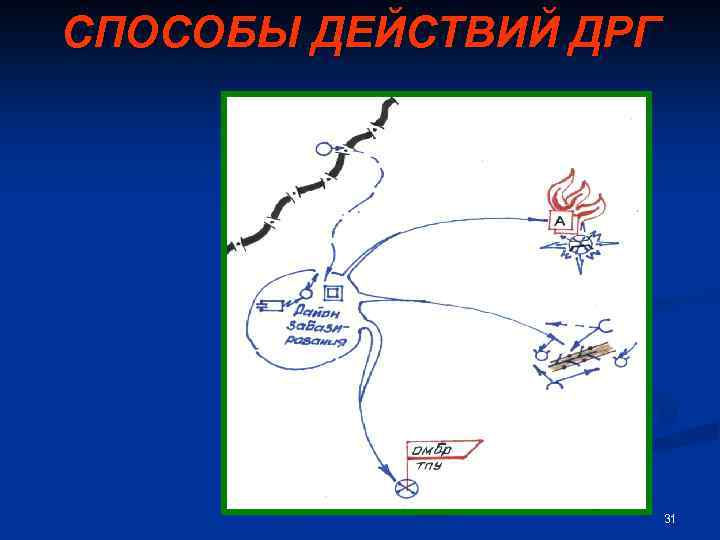

СПОСОБЫ ДЕЙСТВИЙ ДРГ 31

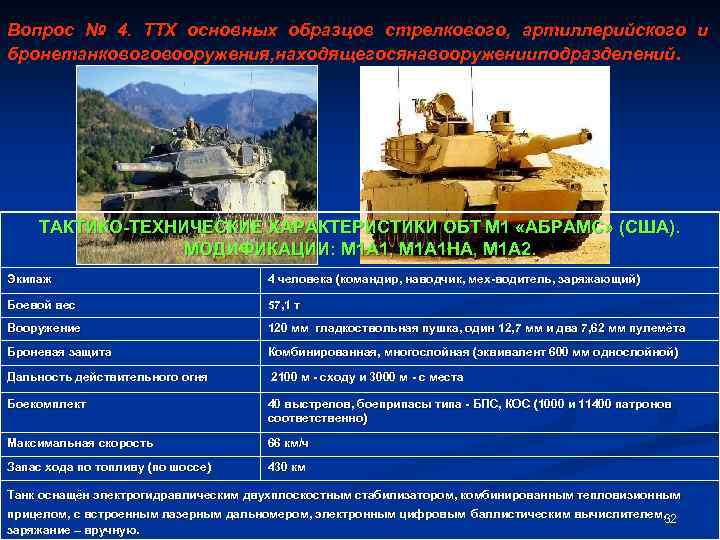

Вопрос № 4. ТТХ основных образцов стрелкового, артиллерийского и бронетанкового ооружения, аходящегося а ооружении одразделений. вооружения, находящегося вооружении на подразделений в н н в п ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБТ М 1 «АБРАМС» (США). МОДИФИКАЦИИ: М 1 А 1, М 1 А 1 НА, М 1 А 2. Экипаж 4 человека (командир, наводчик, мех-водитель, заряжающий) Боевой вес 57, 1 т Вооружение 120 мм гладкоствольная пушка, один 12, 7 мм и два 7, 62 мм пулемёта Броневая защита Комбинированная, многослойная (эквивалент 600 мм однослойной) Дальность действительного огня 2100 м - сходу и 3000 м - с места Боекомплект 40 выстрелов, боеприпасы типа - БПС, КОС (1000 и 11400 патронов соответственно) Максимальная скорость 66 км/ч Запас хода по топливу (по шоссе) 430 км Танк оснащён электрогидравлическим двухплоскостным стабилизатором, комбинированным тепловизионным прицелом, с встроенным лазерным дальномером, электронным цифровым баллистическим вычислителем, 32 заряжание – вручную.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБТ «ЛЕОПАРД-2 А 5» (ФРГ). МОДИФИКАЦИИ: А 1, А 3, А 4, А 6. Экипаж 4 человека (командир, наводчик, мех-водитель, заряжающий) Боевой вес 50, 2 т Вооружение 120 мм гладкоствольная пушка, один 12, 7 мм и два 7, 62 мм пулемёта Броневая защита Комбинированная, многослойная (эквивалент 600 мм однослойной) Дальность действительного огня 2100 - сходу и 3000 м-с места Боекомплект 42 выстрелов, боеприпасы типа - БПС, КОС , 4750 патронов Максимальная скорость 68 км/ч Запас хода по топливу (по шоссе) 550 км Танк оснащён электрогидравлическим двухплоскостным стабилизатором, комбинированным тепловизионным 33 прицелом, с встроенным лазерным дальномером, электронным цифровым баллистическим вычислителем,

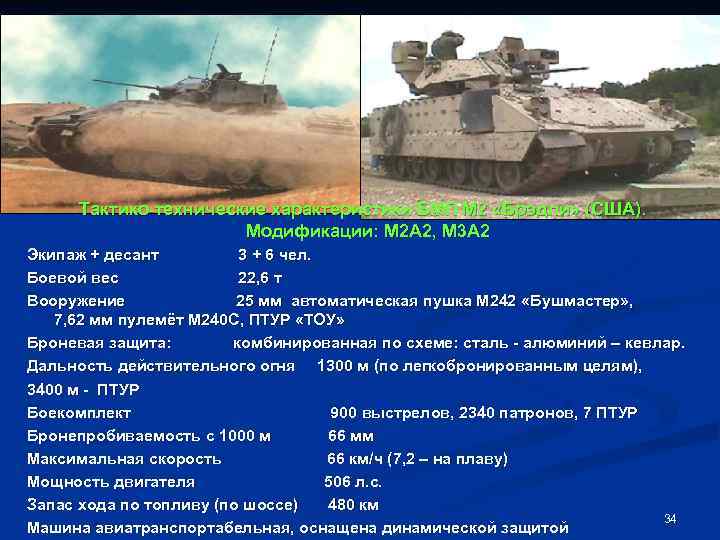

Тактико-технические характеристики БМП М 2 «Брэдли» (США). Модификации: М 2 А 2, М 3 А 2 Экипаж + десант 3 + 6 чел. Боевой вес 22, 6 т Вооружение 25 мм автоматическая пушка М 242 « Бушмастер» , 7, 62 мм пулемёт М 240 С, ПТУР «ТОУ» Броневая защита: комбинированная по схеме: сталь - алюминий – кевлар. Дальность действительного огня 1300 м (по легкобронированным целям), 3400 м - ПТУР Боекомплект 900 выстрелов, 2340 патронов, 7 ПТУР Бронепробиваемость с 1000 м 66 мм Максимальная скорость 66 км/ч (7, 2 – на плаву) Мощность двигателя 506 л. с. Запас хода по топливу (по шоссе) 480 км 34 Машина авиатранспортабельная, оснащена динамической защитой

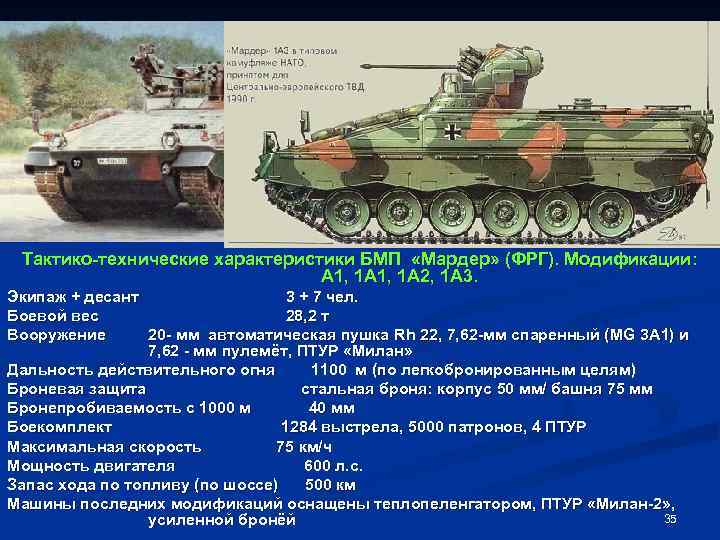

Тактико-технические характеристики БМП «Мардер» (ФРГ). Модификации: А 1, 1 А 2, 1 А 3. Экипаж + десант 3 + 7 чел. Боевой вес 28, 2 т Вооружение 20 - мм автоматическая пушка Rh 22, 7, 62 -мм спаренный (MG 3 A 1) и 7, 62 - мм пулемёт, ПТУР «Милан» Дальность действительного огня 1100 м (по легкобронированным целям) Броневая защита стальная броня: корпус 50 мм/ башня 75 мм Бронепробиваемость с 1000 м 40 мм Боекомплект 1284 выстрела, 5000 патронов, 4 ПТУР Максимальная скорость 75 км/ч Мощность двигателя 600 л. с. Запас хода по топливу (по шоссе) 500 км Машины последних модификаций оснащены теплопеленгатором, ПТУР «Милан-2» , 35 усиленной бронёй

Тактико-технические характеристики БТР М 113 А 1 (США). Экипаж + десант 13 человек Боевой вес 14 т Вооружение 12, 7 мм пулемёт Броневая защита противопульная алюминиевая броня (32 -45 мм) толщина) Боекомплект 2200 патронов V max 68 км/ч (на плаву – до 8 км/ч) Запас хода по топливу (по шоссе) 480 км На базе БТР М 113 созданы: 81 -мм, 106, 7 -мм, 120 -мм самоходные миномёты, гусеничные бронированные машины (КШМ, транспортная, передовой артиллерийский НП, ЗСУ «Вулкан» , СПУ ПТУР «ТОУ» , транспортёры ПУ ракет «Ланс» , «Хок» , «Чапарэл» . БТР состоит на вооружении более чем в 40 странах мира. 36

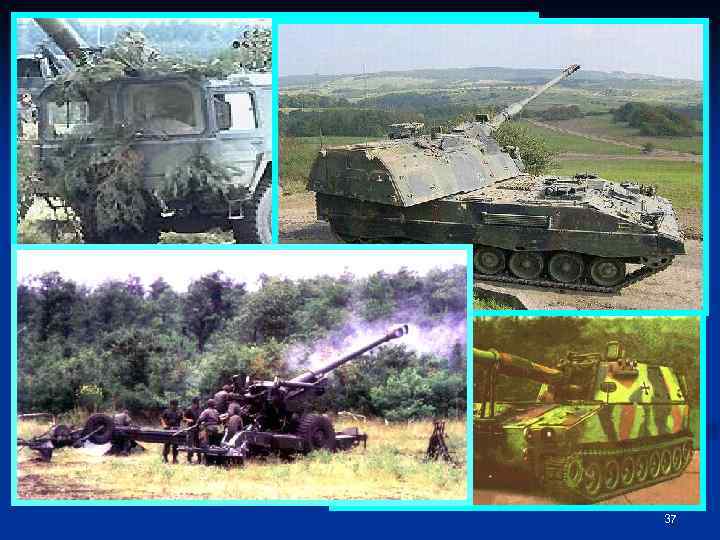

37

ОСНОВНЫЕ ТТХ САМОХОДНЫХ АРТИЛЛЕРИЙСКИХ ГАУБИЦ НАИМЕНОВАНИЕ СИСТЕМЫ, СТРАНАРАЗРАБОТЧИК М 109 А 6(США) «Паладин» М 109 А 3 G(ФРГ) Pz. H-2000 (ФРГ) Боевой вес, т 28, 85 28, 9 55, 33 Расчёт (экипаж), человек 4 4 5(3) Скорострельность, выстрелов/мин. 3 выстр. за 4 -6 15 сек. 3 за 9 секунд Дальность стрельбы максимальная, км обычным снар. /АРС 18/30 30/ 39, 6 Боекомплект, выстрелов/модульных метательных зарядов 150 (34 при орудии) 155 (35 при орудии) 60/228 Масса ОФ снаряда, кг 43, 5 44 45, 3 Мощность двигателя, л/с 405 410 1000 Максимальная скорость, км/ч 60 63 60 Запас хода по топливу, км 350 400 420 Время перевода из походного положения в боевое, мин. 1 1, 5 15 сек. Все системы имеют калибр 155 -мм, интегрированную навигационную аппаратуру, оконечное устройство 38 автоматизированной системы управления огнем, баллистический определитель начальной скорости полета снаряда и другое современное оборудование

Основные ТТХ стрелкового оружия и миномётов армии США Прицельная Скоростре льность, дальность, выстр. /ми м н. Ёмкость магазина (ленты) кол. патр. Скорость движения, км/ч, запас хода, км Наименование Масса, кг (масса мины, кг) Длина, мм 5, 65 - мм автоматическая винтовка М 16 А 1 3, 68 990 500 150 -200* 20, 30 - 5, 56 - мм ручной пулемёт М 249 6, 5 1000 1300 250 30 (200) - 7, 62 - мм единый пулемёт М 60 17, 2** 1105 1800 100 (100) - 12, 7 -мм крупнокалиберный пулемёт 55 1653 1800 100 (100) - Одиночн ое заряжан ие - 40 - мм подствольный гранатомёт 1, 36 394 400 81 - мм самоходный миномёт 11400 (3, 25, 1) - 4600 10 -12 114 (б/к) 65/500 106, 7 - мм самоходный миномёт 12000 (12, 3) - 5650 8 -10 88 (б/к) 65/500 * При стрельбе очередями. ** Масса со станком 39

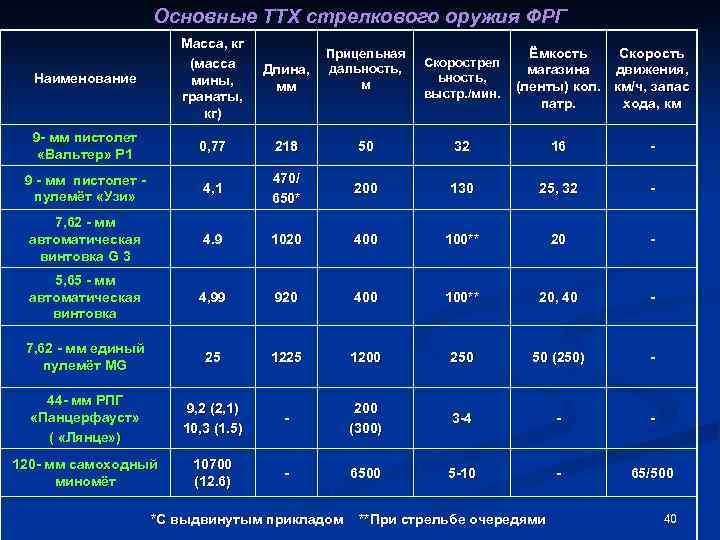

Основные ТТХ стрелкового оружия ФРГ Наименование Масса, кг (масса мины, гранаты, кг) 9 - мм пистолет «Вальтер» Р 1 0, 77 218 50 32 16 - 9 - мм пистолет - пулемёт «Узи» 4, 1 470/ 650* 200 130 25, 32 - 7, 62 - мм автоматическая винтовка G 3 4. 9 1020 400 100** 20 - 5, 65 - мм автоматическая винтовка 4, 99 920 400 100** 20, 40 - 7, 62 - мм единый пулемёт МG 25 1200 250 50 (250) - 44 - мм РПГ «Панцерфауст» ( «Лянце» ) 9, 2 (2, 1) 10, 3 (1. 5) - 200 (300) 3 -4 - - 120 - мм самоходный миномёт 10700 (12. 6) - 6500 5 -10 - 65/500 Прицельная Длина, дальность, м мм Скорострел ьность, выстр. /мин. Ёмкость Скорость магазина движения, (ленты) кол. км/ч, запас патр. хода, км *С выдвинутым прикладом **При стрельбе очередями 40

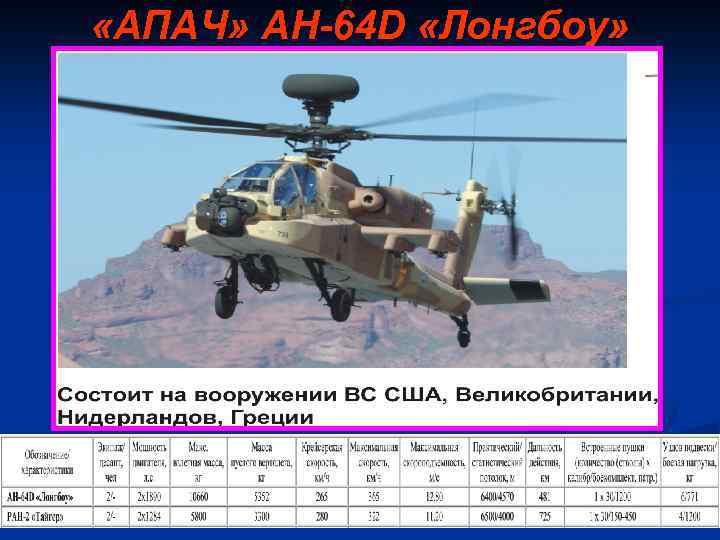

«АПАЧ» AH-64 D «Лонгбоу» 41

«Тайгер» РАН-2 «АПАЧ» AH-64 D – 8 х «ХЕЛЛФАЙР» и 4 х «СТИНГЕР» или 2 х «САЙДВИНДЕР» , 38 х 70 мм НАР, 30 мм автоматическая пушка; «Тайгер» РАН-2 - 8 х «ХОТ-2» и «ТРИГАТ» или «СТИНГЕР» , 30 мм автоматическая пушка; 42

ЗАНЯТИЕ ЗАКОНЧЕНО. 43
