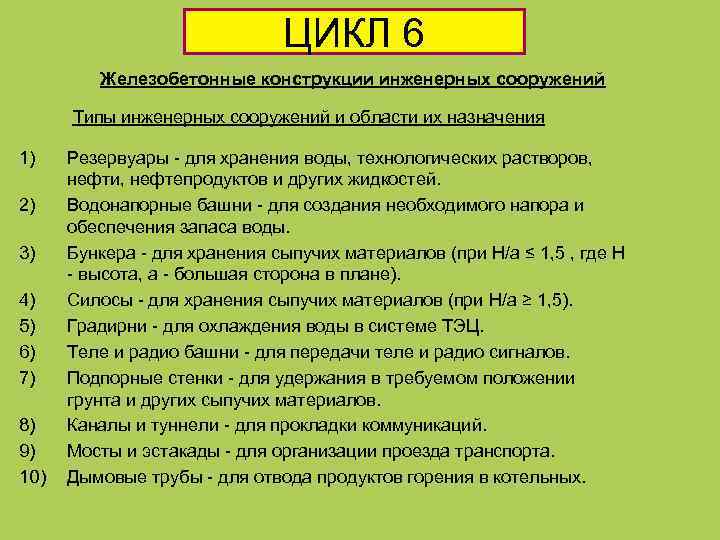

ЦИКЛ 6 Железобетонные конструкции инженерных сооружений Типы инженерных сооружений и области их назначения 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) Резервуары - для хранения воды, технологических растворов, нефти, нефтепродуктов и других жидкостей. Водонапорные башни - для создания необходимого напора и обеспечения запаса воды. Бункера - для хранения сыпучих материалов (при H/а ≤ 1, 5 , где H - высота, а - большая сторона в плане). Силосы - для хранения сыпучих материалов (при H/а ≥ 1, 5). Градирни - для охлаждения воды в системе ТЭЦ. Теле и радио башни - для передачи теле и радио сигналов. Подпорные стенки - для удержания в требуемом положении грунта и других сыпучих материалов. Каналы и туннели - для прокладки коммуникаций. Мосты и эстакады - для организации проезда транспорта. Дымовые трубы - для отвода продуктов горения в котельных.

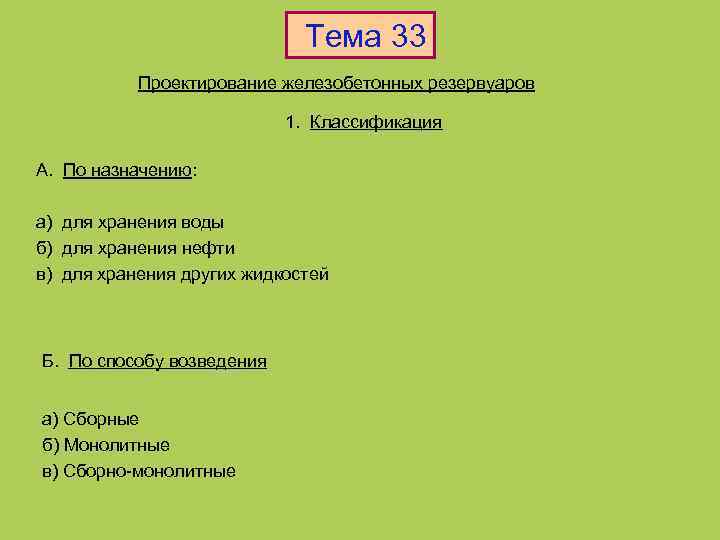

Тема 33 Проектирование железобетонных резервуаров 1. Классификация А. По назначению: а) для хранения воды б) для хранения нефти в) для хранения других жидкостей Б. По способу возведения а) Сборные б) Монолитные в) Сборно-монолитные

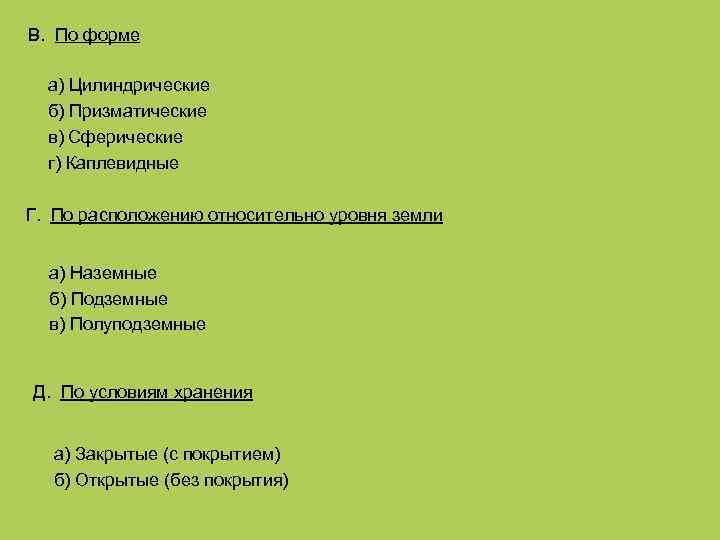

В. По форме а) Цилиндрические б) Призматические в) Сферические г) Каплевидные Г. По расположению относительно уровня земли а) Наземные б) Подземные в) Полуподземные Д. По условиям хранения а) Закрытые (с покрытием) б) Открытые (без покрытия)

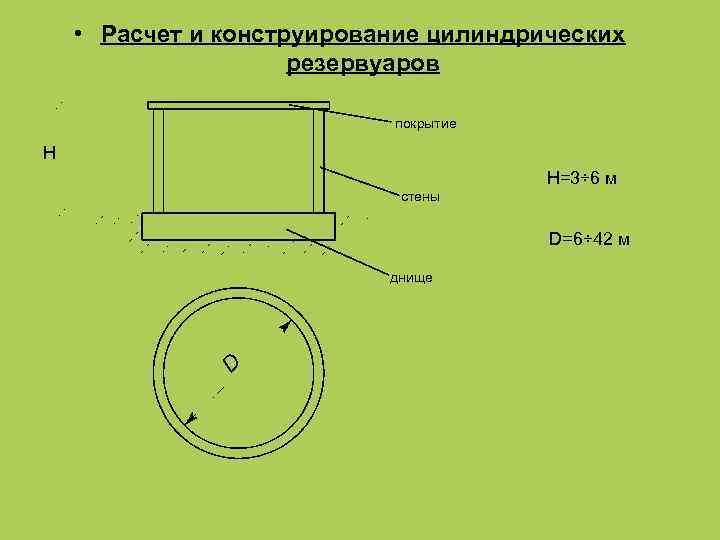

• Расчет и конструирование цилиндрических резервуаров покрытие H H=3÷ 6 м стены D=6÷ 42 м днище

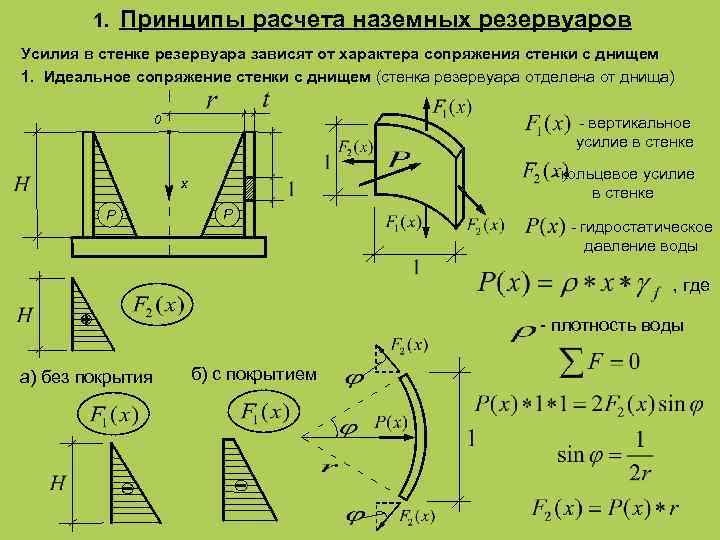

1. Принципы расчета наземных резервуаров Усилия в стенке резервуара зависят от характера сопряжения стенки с днищем 1. Идеальное сопряжение стенки с днищем (стенка резервуара отделена от днища) 0 - вертикальное усилие в стенке - кольцевое усилие в стенке x P P - гидростатическое давление воды , где - плотность воды а) без покрытия б) с покрытием

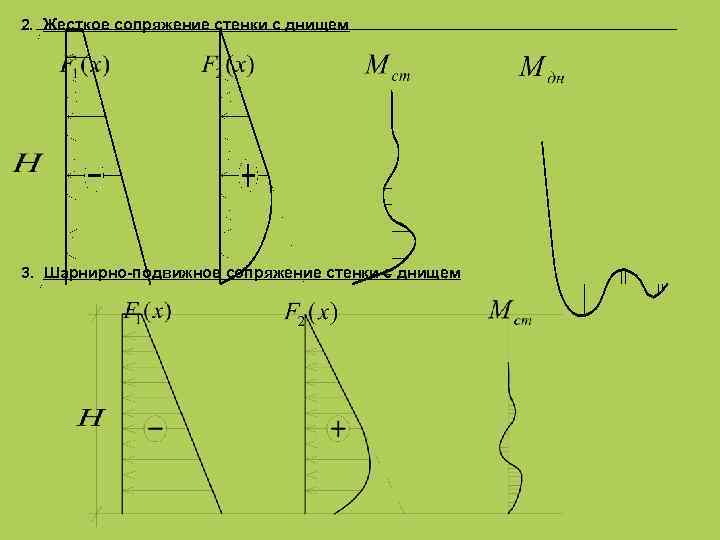

2. Жесткое сопряжение стенки с днищем 3. Шарнирно-подвижное сопряжение стенки с днищем

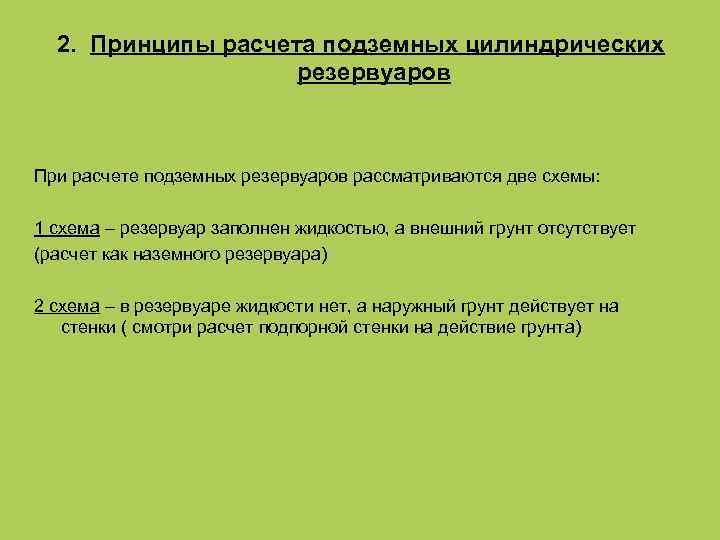

2. Принципы расчета подземных цилиндрических резервуаров При расчете подземных резервуаров рассматриваются две схемы: 1 схема – резервуар заполнен жидкостью, а внешний грунт отсутствует (расчет как наземного резервуара) 2 схема – в резервуаре жидкости нет, а наружный грунт действует на стенки ( смотри расчет подпорной стенки на действие грунта)

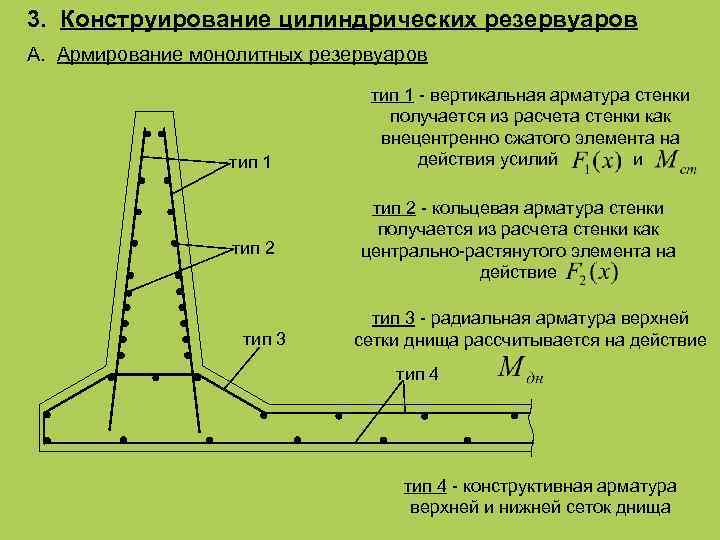

3. Конструирование цилиндрических резервуаров А. Армирование монолитных резервуаров тип 1 тип 2 тип 3 тип 1 - вертикальная арматура стенки получается из расчета стенки как внецентренно сжатого элемента на действия усилий и тип 2 - кольцевая арматура стенки получается из расчета стенки как центрально-растянутого элемента на действие тип 3 - радиальная арматура верхней сетки днища рассчитывается на действие тип 4 - конструктивная арматура верхней и нижней сеток днища
При больших кольцевых усилиях стенки резервуара выполняют преднапряженными одним из способов: а) высокопрочной б) высокопрочной проволокой стержневой арматурой ( В-II, Вр-II, В 1200÷В 1500 ) стенка резервуара ( А-IV и выше, А-600 и выше ) стержневая высокопрочная арматура высокопрочная проволока торкрет-бетон узел А стенка резервуара В монолитных резервуарах с покрытием, последнее выполняется монолитным по следующим конструктивным схемам перекрытий: - безбалочное монолитное покрытие; - монолитное ребристое балочное покрытие; - купольное покрытие. упоры узел А

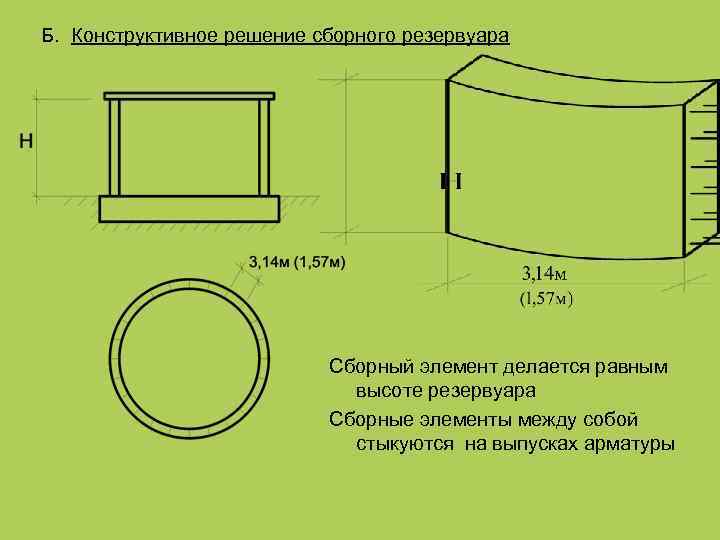

Б. Конструктивное решение сборного резервуара Сборный элемент делается равным высоте резервуара Сборные элементы между собой стыкуются на выпусках арматуры

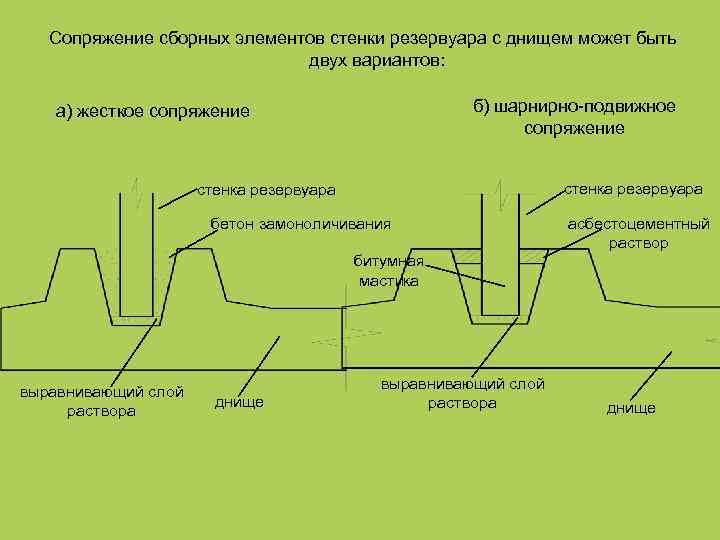

Сопряжение сборных элементов стенки резервуара с днищем может быть двух вариантов: б) шарнирно-подвижное сопряжение а) жесткое сопряжение стенка резервуара бетон замоноличивания асбестоцементный раствор битумная мастика выравнивающий слой раствора днище
При сборном решении резервуара с покрытием последнее может быть выполнено по следующим конструктивным схемам: а) Сборное балочное покрытие с прямоугольными ребристыми плитами ребристая плита стенка резервуара колонна ригель б) Сборное балочное покрытие с трапециевидными плитами стенка резервуара трапециевидные ребристые плиты колонна балка в) Сборное безбалочное покрытие
В. Особенности расчета прямоугольных наземных резервуаров покрытие стенка Расчет стен резервуара зависит от соотношения размеров H/b: днище а) при H/b>3 (высокие резервуары) стенки резервуара условно делятся на пояса высотой 1 м и каждый пояс рассчитывается как рама, загруженная максимальным давлением воды в пределах высоты пояса. М По усилиям F и M стенку рассчитывают как внецентренно растянутый элемент и подбирают рабочую горизонтальную арматуру. Вертикальную арматуру ставят конструктивно.

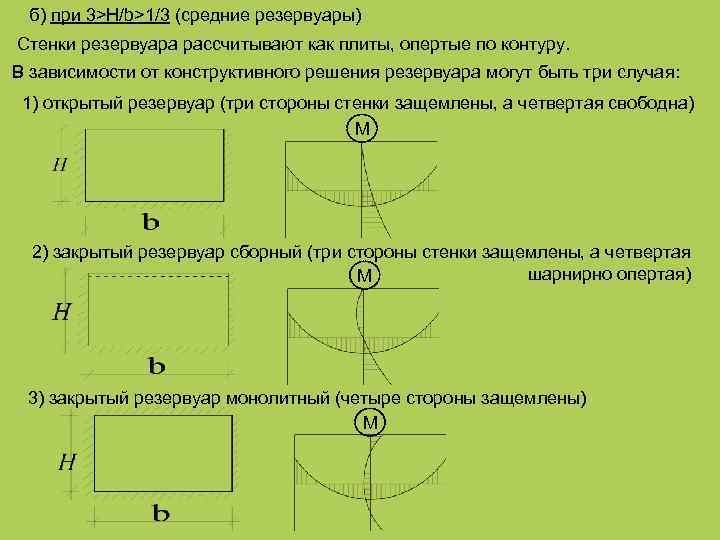

б) при 3>H/b>1/3 (средние резервуары) Стенки резервуара рассчитывают как плиты, опертые по контуру. В зависимости от конструктивного решения резервуара могут быть три случая: 1) открытый резервуар (три стороны стенки защемлены, а четвертая свободна) М 2) закрытый резервуар сборный (три стороны стенки защемлены, а четвертая шарнирно опертая) М 3) закрытый резервуар монолитный (четыре стороны защемлены) М
в) при H/b<1/3 (низкие резервуары) Из стенки резервуара условно вырезаем вертикальную полосу шириной 1 м и рассчитываем как балку с пролетом, равным высоте резервуара H. В зависимости от конструктивного решения резервуара возможны три расчетные схемы балок: 1) открытый резервуар 2) закрытый резервуар сборный М М 3) закрытый резервуар монолитный М
