Цифрлық беру жүйелерінің классификациясы АУБ- ИКМ ЦБЖ сигналдарының

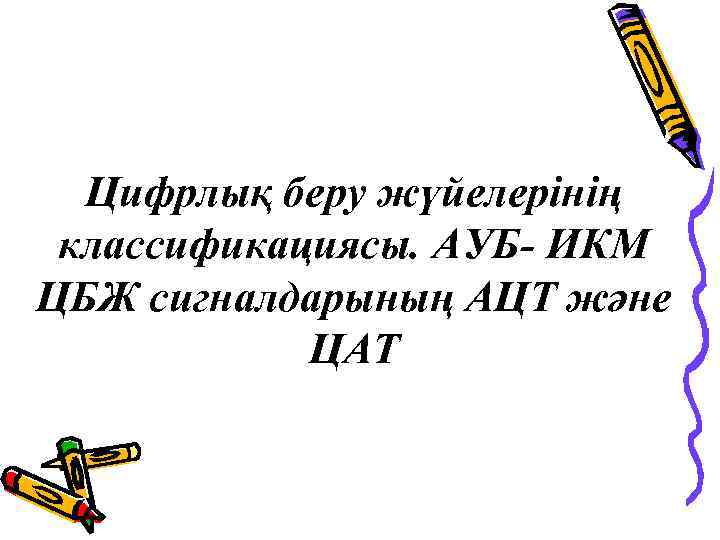

Цифрлық беру жүйелерінің классификациясы. АУБ- ИКМ ЦБЖ сигналдарының АЦТ және ЦАТ

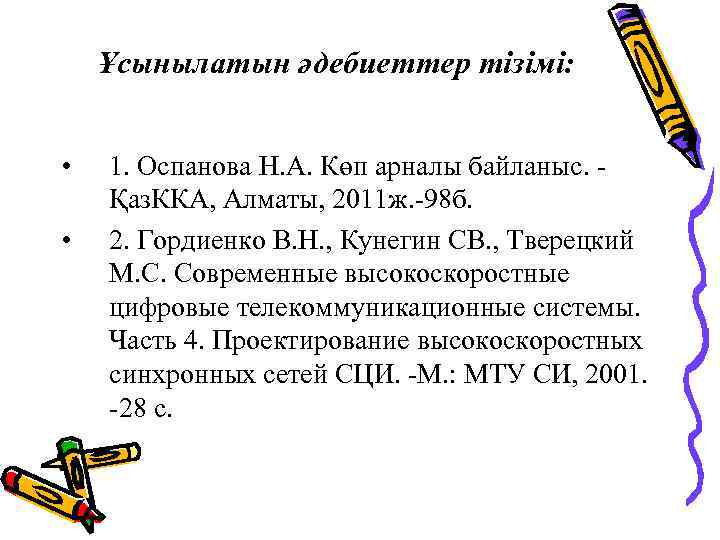

Ұсынылатын әдебиеттер тізімі: • • 1. Оспанова Н. А. Көп арналы байланыс. Қаз. ККА, Алматы, 2011 ж. -98 б. 2. Гордиенко В. Н. , Кунегин СВ. , Тверецкий М. С. Современные высокоскоростные цифровые телекоммуникационные системы. Часть 4. Проектирование высокоскоростных синхронных сетей СЦИ. -М. : МТУ СИ, 2001. -28 с.

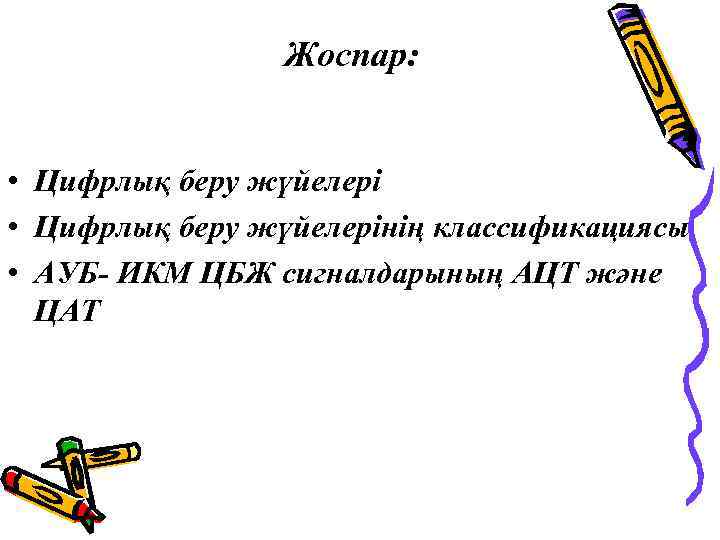

Жоспар: • Цифрлық беру жүйелерінің классификациясы • АУБ- ИКМ ЦБЖ сигналдарының АЦТ және ЦАТ

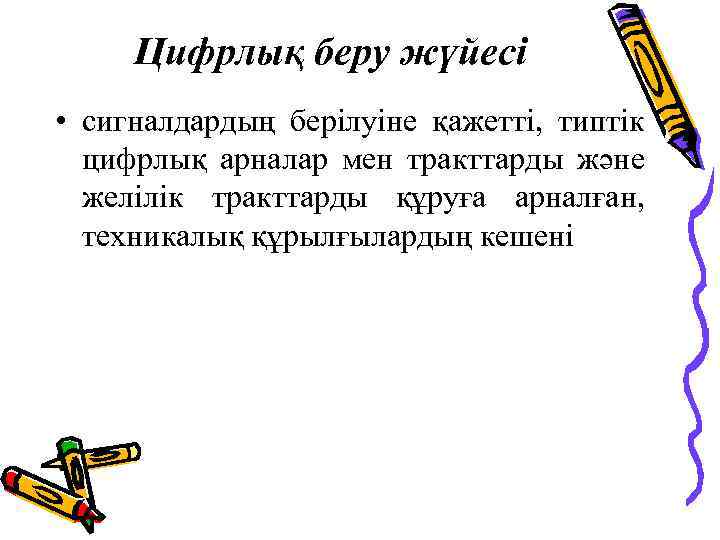

Цифрлық беру жүйесі • сигналдардың берілуіне қажетті, типтік цифрлық арналар мен тракттарды және желілік тракттарды құруға арналған, техникалық құрылғылардың кешені

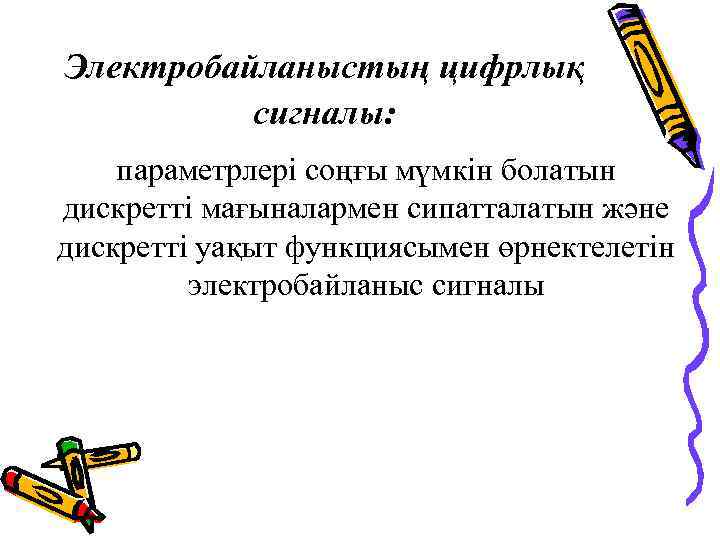

Электробайланыстың цифрлық сигналы: параметрлері соңғы мүмкін болатын дискретті мағыналармен сипатталатын және дискретті уақыт функциясымен өрнектелетін электробайланыс сигналы

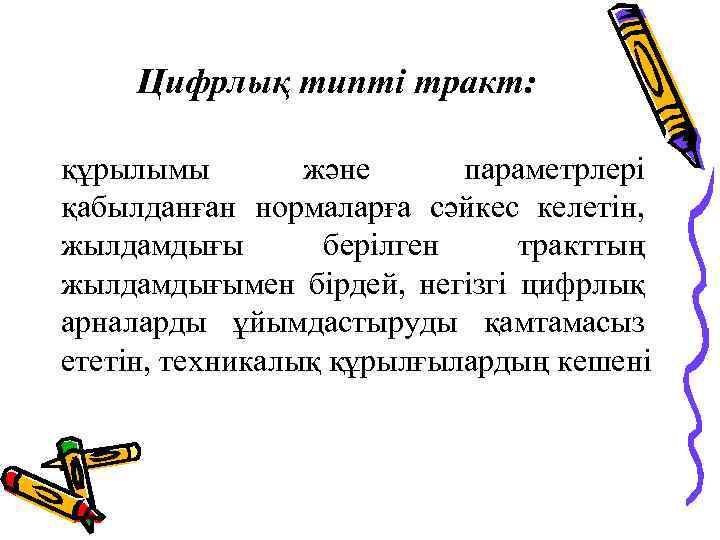

Цифрлық типті тракт: құрылымы және параметрлері қабылданған нормаларға сәйкес келетін, жылдамдығы берілген тракттың жылдамдығымен бірдей, негізгі цифрлық арналарды ұйымдастыруды қамтамасыз ететін, техникалық құрылғылардың кешені

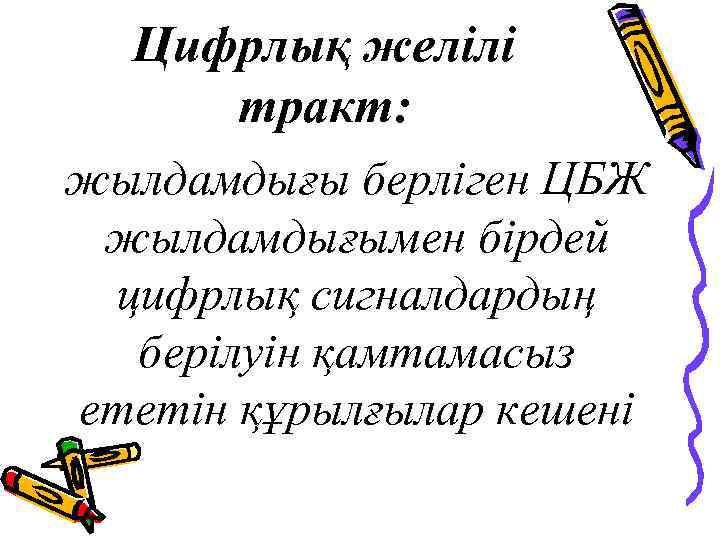

Цифрлық желілі тракт: жылдамдығы берліген ЦБЖ жылдамдығымен бірдей цифрлық сигналдардың берілуін қамтамасыз ететін құрылғылар кешені

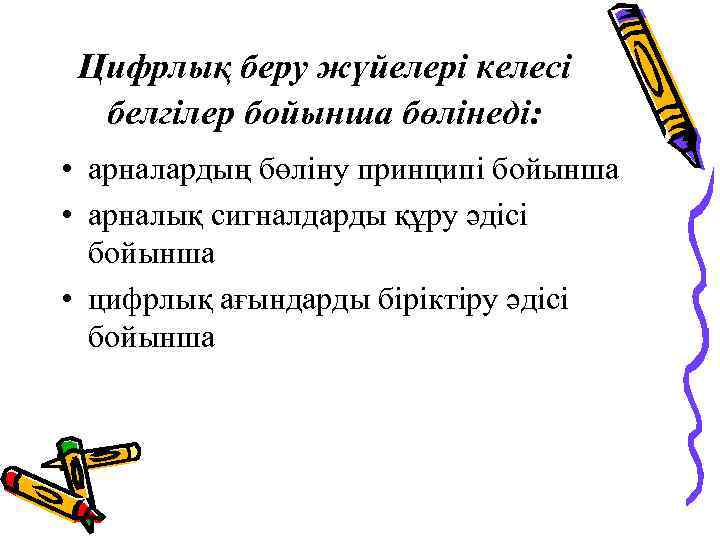

Цифрлық беру жүйелері келесі белгілер бойынша бөлінеді: • арналардың бөліну принципі бойынша • арналық сигналдарды құру әдісі бойынша • цифрлық ағындарды біріктіру әдісі бойынша

• электробайланыстың сигналдарын тарату ортасы • біріншілік торап құрамында ЦБЖ алатын орны бойынша • НЦА саны бойынша

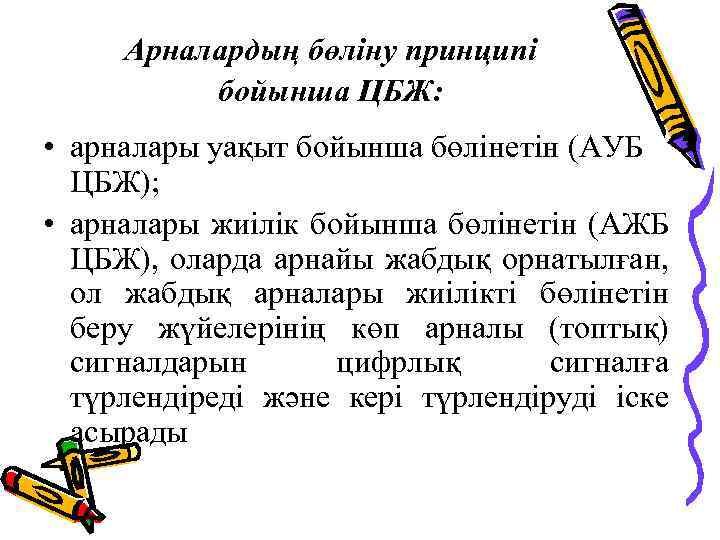

Арналардың бөліну принципі бойынша ЦБЖ: • арналары уақыт бойынша бөлінетін (АУБ ЦБЖ); • арналары жиілік бойынша бөлінетін (АЖБ ЦБЖ), оларда арнайы жабдық орнатылған, ол жабдық арналары жиілікті бөлінетін беру жүйелерінің көп арналы (топтық) сигналдарын цифрлық сигналға түрлендіреді және кері түрлендіруді іске асырады

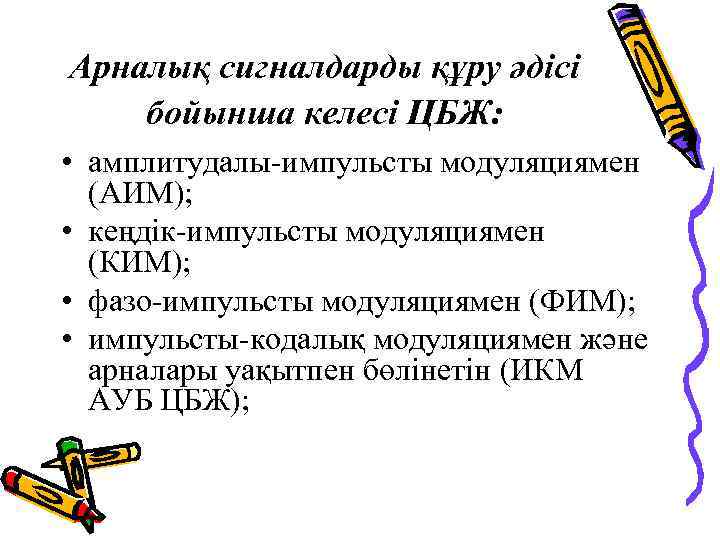

Арналық сигналдарды құру әдісі бойынша келесі ЦБЖ: • амплитудалы-импульсты модуляциямен (АИМ); • кеңдік-импульсты модуляциямен (КИМ); • фазо-импульсты модуляциямен (ФИМ); • импульсты-кодалық модуляциямен және арналары уақытпен бөлінетін (ИКМ АУБ ЦБЖ);

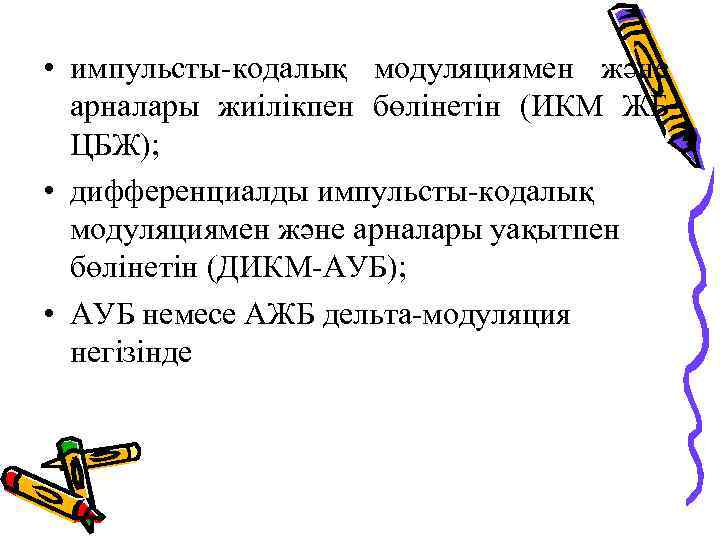

• импульсты-кодалық модуляциямен және арналары жиілікпен бөлінетін (ИКМ ЖБ ЦБЖ); • дифференциалды импульсты-кодалық модуляциямен және арналары уақытпен бөлінетін (ДИКМ-АУБ); • АУБ немесе АЖБ дельта-модуляция негізінде

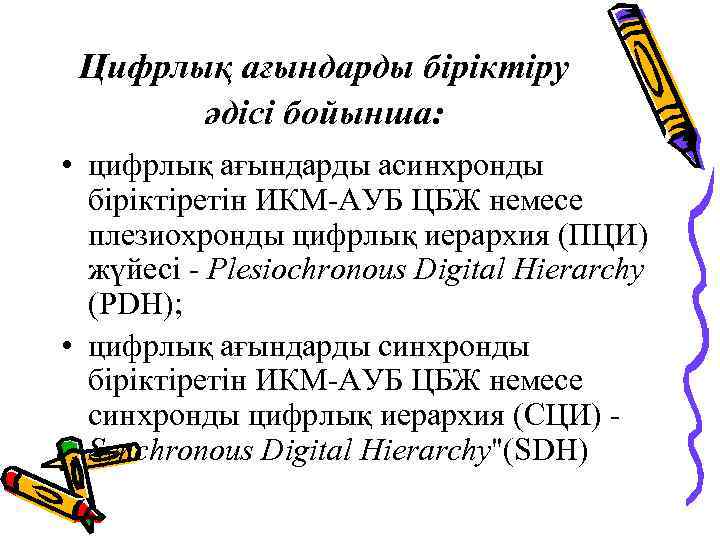

Цифрлық ағындарды біріктіру әдісі бойынша: • цифрлық ағындарды асинхронды біріктіретін ИКМ-АУБ ЦБЖ немесе плезиохронды цифрлық иерархия (ПЦИ) жүйесі - Plesiochronous Digital Hierarchy (PDH); • цифрлық ағындарды синхронды біріктіретін ИКМ-АУБ ЦБЖ немесе синхронды цифрлық иерархия (СЦИ) Synchronous Digital Hierarchy''(SDH)

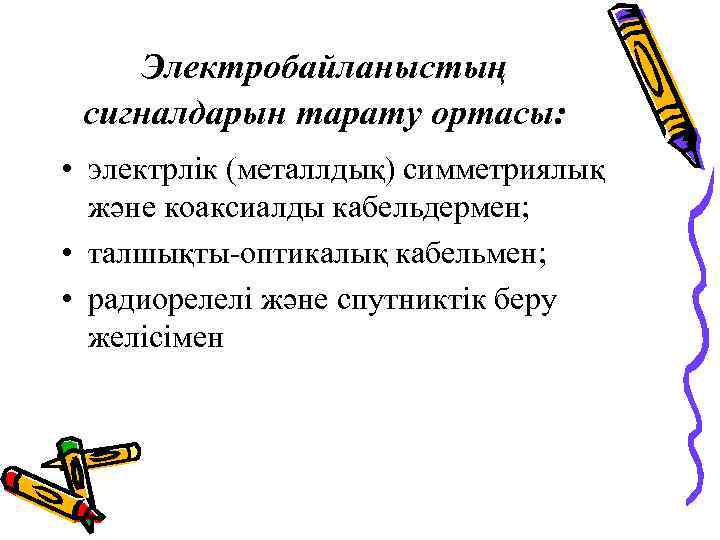

Электробайланыстың сигналдарын тарату ортасы: • электрлік (металлдық) симметриялық және коаксиалды кабельдермен; • талшықты-оптикалық кабельмен; • радиорелелі және спутниктік беру желісімен

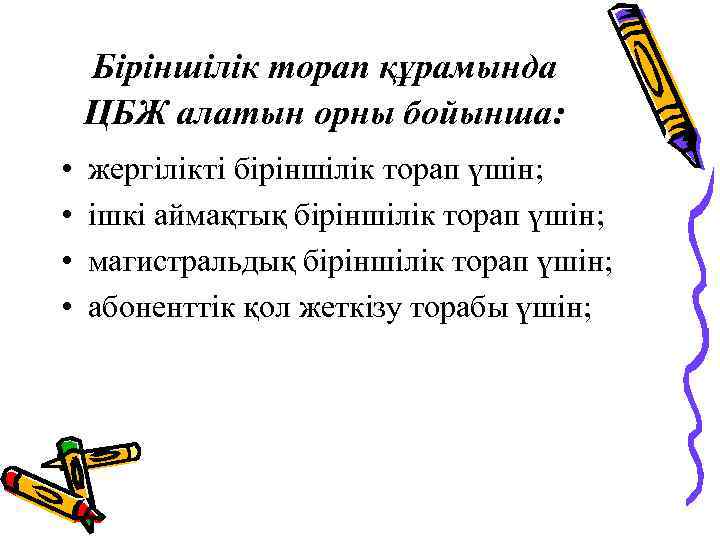

Біріншілік торап құрамында ЦБЖ алатын орны бойынша: • • жергілікті біріншілік торап үшін; ішкі аймақтық біріншілік торап үшін; магистральдық біріншілік торап үшін; абоненттік қол жеткізу торабы үшін;

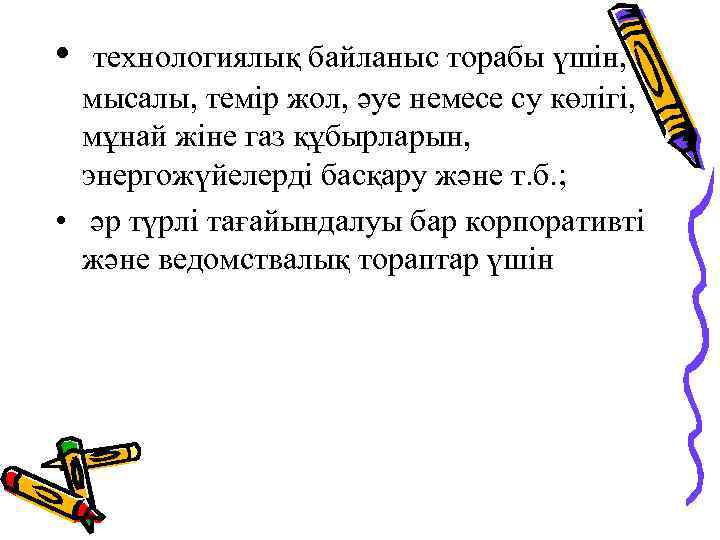

• технологиялық байланыс торабы үшін, мысалы, темір жол, әуе немесе су көлігі, мұнай жіне газ құбырларын, энергожүйелерді басқару және т. б. ; • әр түрлі тағайындалуы бар корпоративті және ведомствалық тораптар үшін

НЦА саны бойынша: • аз арналы ЦБЖ, арна саны N < 30; • орта арналы ЦБЖ, арна саны N < 480; • көп арналы ЦБЖ, арна саны N > 1920.

Үздіксіз сигналдың дискретизациясы

АИМ сигналдың спектрі

Жеке АИМ тракттың функционалды сұлбасы

Жеке АИМ тракттың жұмыс істеуінің уақыттық диаграммалары

Генераторлық жабдықтың жұмысының уақыттық диаграммасы

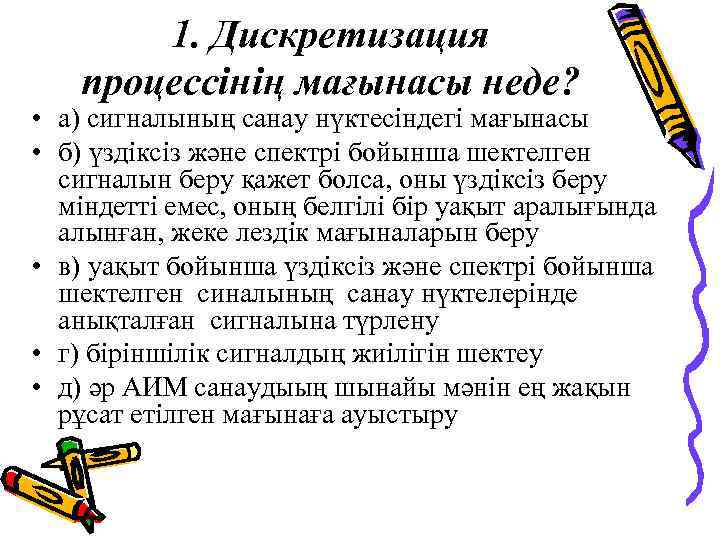

1. Дискретизация процессінің мағынасы неде? • а) сигналының санау нүктесіндегі мағынасы • б) үздіксіз және спектрі бойынша шектелген сигналын беру қажет болса, оны үздіксіз беру міндетті емес, оның белгілі бір уақыт аралығында алынған, жеке лездік мағыналарын беру • в) уақыт бойынша үздіксіз және спектрі бойынша шектелген синалының санау нүктелерінде анықталған сигналына түрлену • г) біріншілік сигналдың жиілігін шектеу • д) әр АИМ санаудыың шынайы мәнін ең жақын рұсат етілген мағынаға ауыстыру

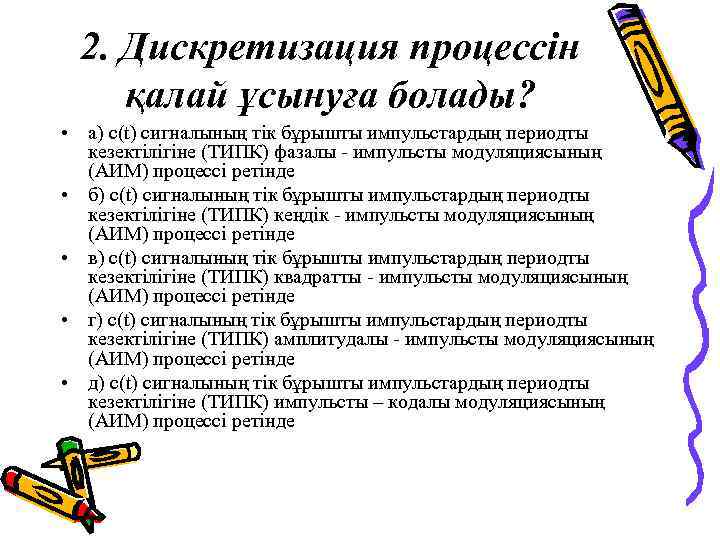

2. Дискретизация процессін қалай ұсынуға болады? • а) c(t) сигналының тік бұрышты импульстардың периодты кезектілігіне (ТИПК) фазалы - импульсты модуляциясының (АИМ) процессі ретінде • б) c(t) сигналының тік бұрышты импульстардың периодты кезектілігіне (ТИПК) кеңдік - импульсты модуляциясының (АИМ) процессі ретінде • в) c(t) сигналының тік бұрышты импульстардың периодты кезектілігіне (ТИПК) квадратты - импульсты модуляциясының (АИМ) процессі ретінде • г) c(t) сигналының тік бұрышты импульстардың периодты кезектілігіне (ТИПК) амплитудалы - импульсты модуляциясының (АИМ) процессі ретінде • д) c(t) сигналының тік бұрышты импульстардың периодты кезектілігіне (ТИПК) импульсты – кодалы модуляциясының (АИМ) процессі ретінде

3. Санау импульстарының лездік мағыналарының олардың ұзақтықтарында модуляциялайтын сигналға сәйкес өзгертетін модуляция? • • • а) АИМ-1 б) АИМ-2 в) АИМ-3 г) АИМ-4 д) АИМ-5

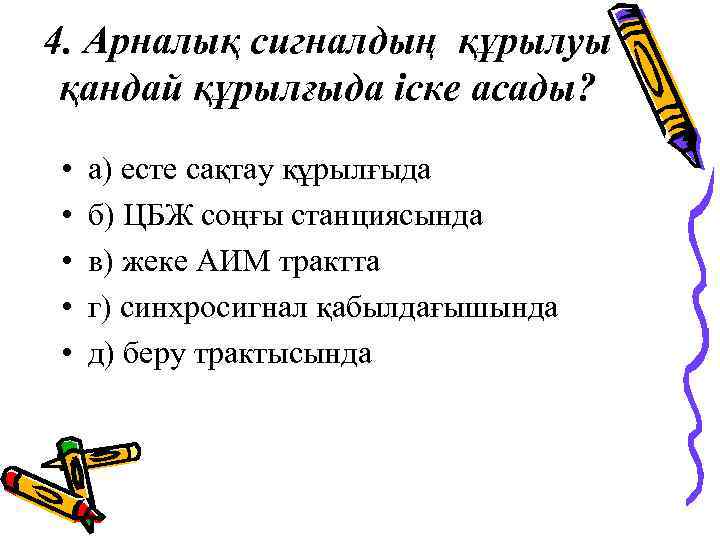

4. Арналық сигналдың құрылуы қандай құрылғыда іске асады? • • • а) есте сақтау құрылғыда б) ЦБЖ соңғы станциясында в) жеке АИМ трактта г) синхросигнал қабылдағышында д) беру трактысында

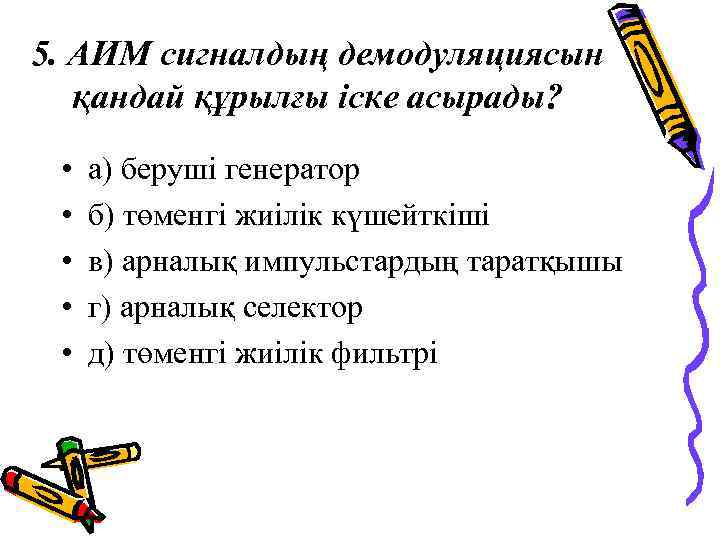

5. АИМ сигналдың демодуляциясын қандай құрылғы іске асырады? • • • а) беруші генератор б) төменгі жиілік күшейткіші в) арналық импульстардың таратқышы г) арналық селектор д) төменгі жиілік фильтрі
