Чувствительные грунты Студентка СПБГАСУ гр. 6 -П-3
Чувствительные грунты Студентка СПБГАСУ гр. 6 -П-3 Гурова Анна Преподаватель: к. т. н. , доцент Конюшков В. В.

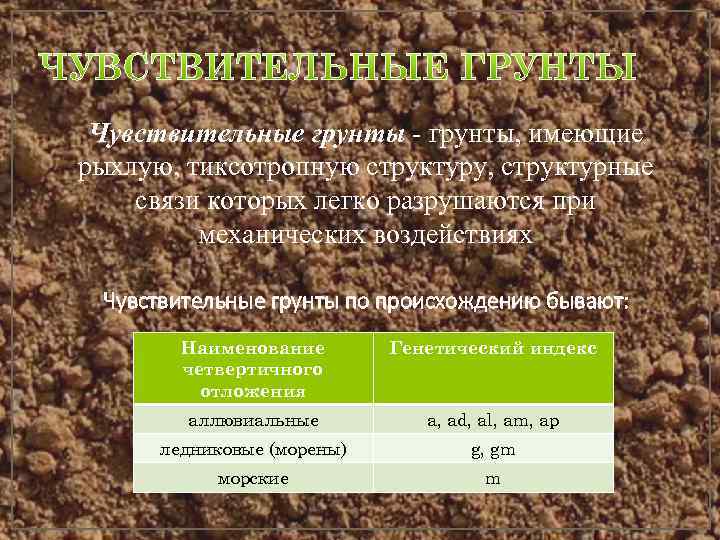

Чувствительные грунты - грунты, имеющие рыхлую, тиксотропную структуру, структурные связи которых легко разрушаются при механических воздействиях Чувствительные грунты по происхождению бывают: Наименование Генетический индекс четвертичного отложения аллювиальные a, ad, al, am, ap ледниковые (морены) g, gm морские m
Карта распределения слабых грунтов в Ленинградской обл.

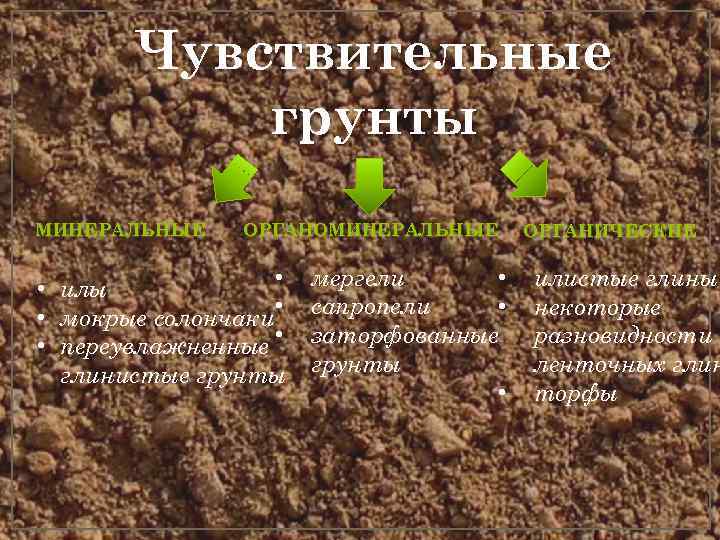

Чувствительные грунты МИНЕРАЛЬНЫЕ ОРГАНОМИНЕРАЛЬНЫЕ ОРГАНИЧЕСКИЕ • илы • мергели • илистые глины • мокрые солончаки • сапропели • некоторые • переувлажненные • заторфованные разновидности глинистые грунты ленточных глин • торфы

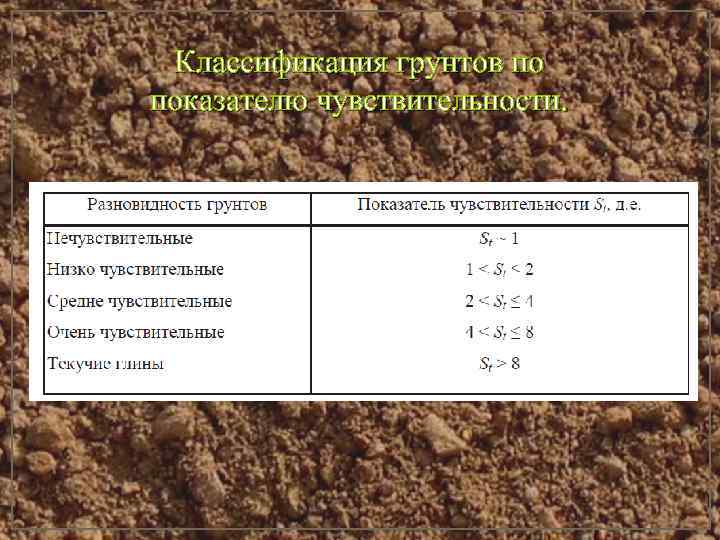

Классификация грунтов по показателю чувствительности.

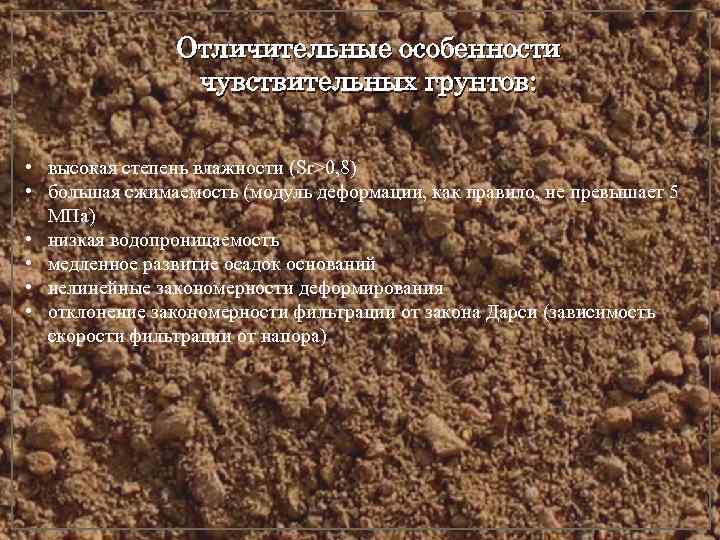

Отличительные особенности чувствительных грунтов: • высокая степень влажности (Sr>0, 8) • большая сжимаемость (модуль деформации, как правило, не превышает 5 МПа) • низкая водопроницаемость • медленное развитие осадок оснований • нелинейные закономерности деформирования • отклонение закономерности фильтрации от закона Дарси (зависимость скорости фильтрации от напора)

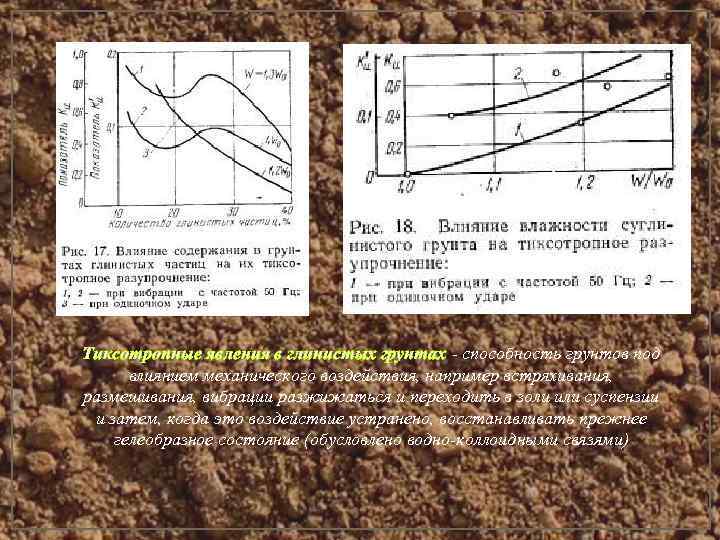

Тиксотропные явления в глинистых грунтах - способность грунтов под влиянием механического воздействия, например встряхивания, размешивания, вибрации разжижаться и переходить в золи или суспензии и затем, когда это воздействие устранено, восстанавливать прежнее гелеобразное состояние (обусловлено водно-коллоидными связями)
Процесс разжижения чувствительных глин
Метод статического зондирования как способ проведения изысканий в слабых, чувствительных грунтах

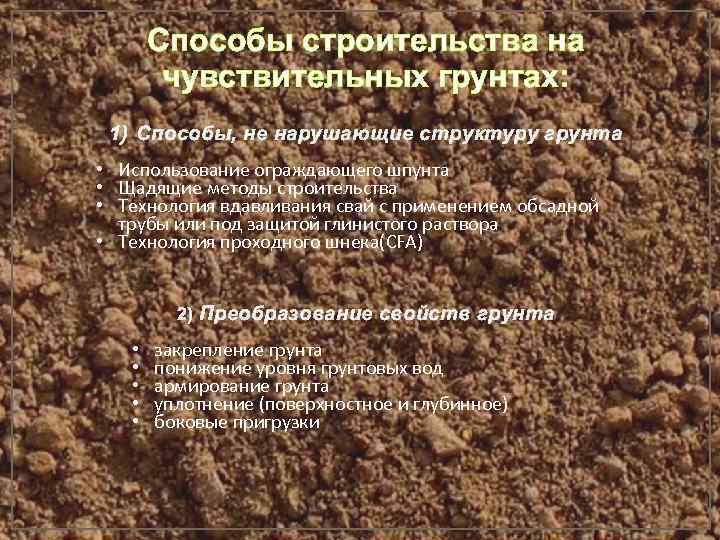

Способы строительства на чувствительных грунтах: 1) Способы, не нарушающие структуру грунта • Использование ограждающего шпунта • Щадящие методы строительства • Технология вдавливания свай с применением обсадной трубы или под защитой глинистого раствора • Технология проходного шнека(CFA) 2) Преобразование свойств грунта • закрепление грунта • понижение уровня грунтовых вод • армирование грунта • уплотнение (поверхностное и глубинное) • боковые пригрузки

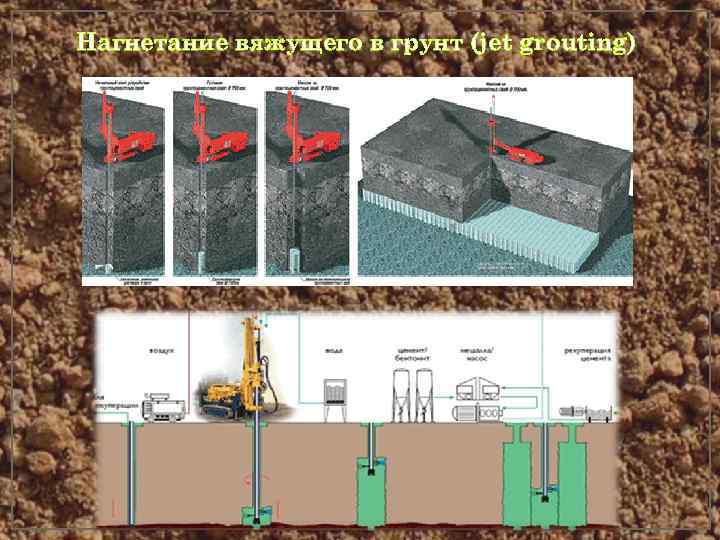

Нагнетание вяжущего в грунт (jet grouting)
Установка для струйной цементации (технология jet grouting) Укрепление грунтов и усиление фундаментов Одесского областного театра юного зрителя им. Островского

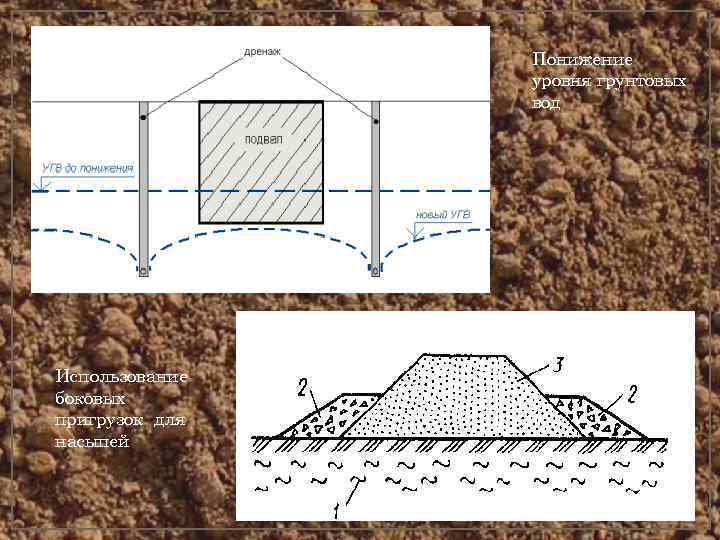

Понижение уровня грунтовых вод Использование боковых пригрузок для насыпей
Армирование грунта

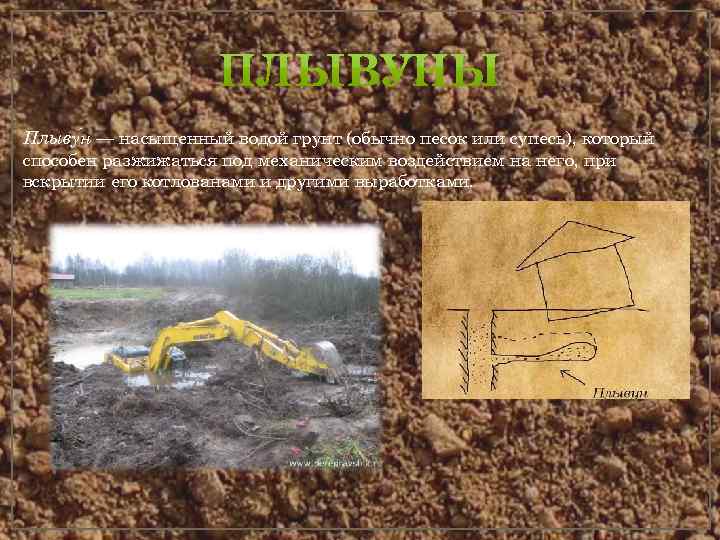

Плыву н — насыщенный водой грунт (обычно песок или супесь), который способен разжижаться под механическим воздействием на него, при вскрытии его котлованами и другими выработками.

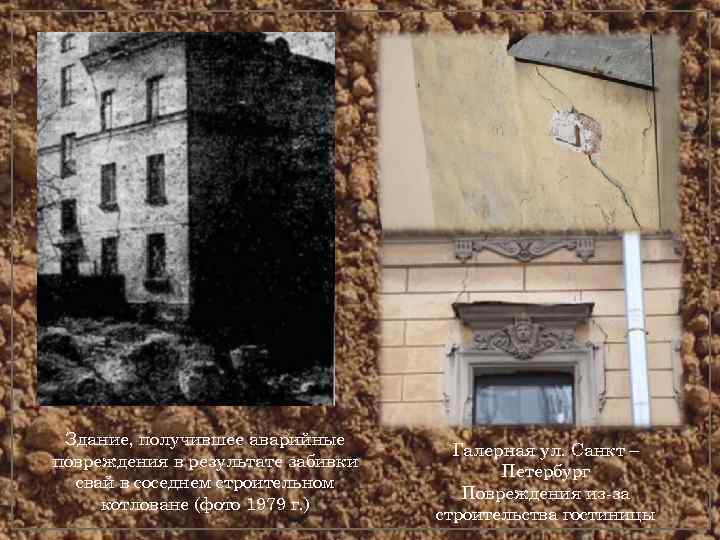

Здание, получившее аварийные Галерная ул. Санкт – повреждения в результате забивки Петербург свай в соседнем строительном Повреждения из-за котловане (фото 1979 г. ) строительства гостиницы

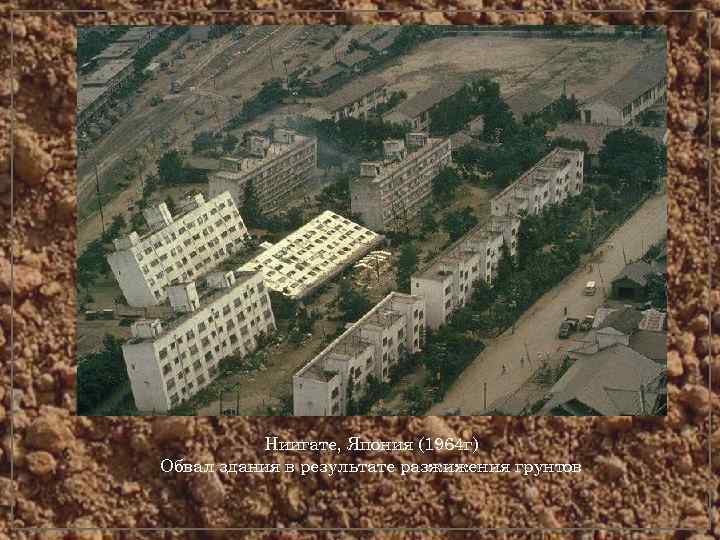

Ниигате, Япония (1964 г) Обвал здания в результате разжижения грунтов
Спасибо за внимание!
