Что такое 10 Gigabit Ethernet Самый последний

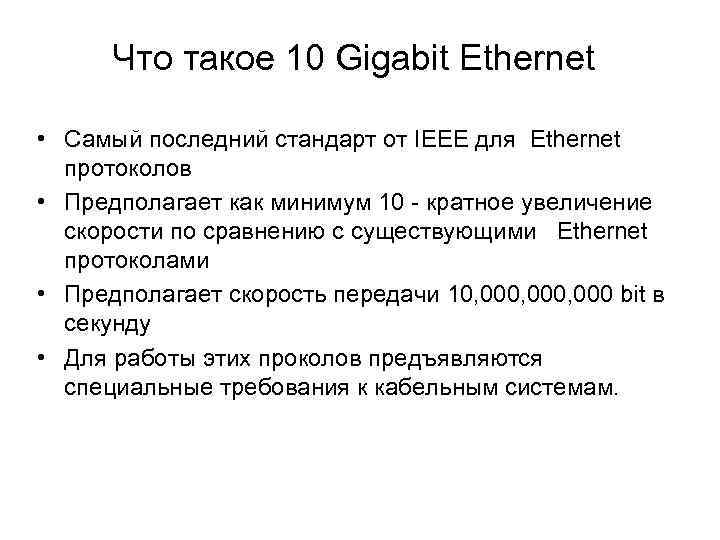

Что такое 10 Gigabit Ethernet • Самый последний стандарт от IEEE для Ethernet протоколов • Предполагает как минимум 10 - кратное увеличение скорости по сравнению с существующими Ethernet протоколами • Предполагает скорость передачи 10, 000, 000 bit в секунду • Для работы этих проколов предъявляются специальные требования к кабельным системам.

IEEE Стандарты и приложения

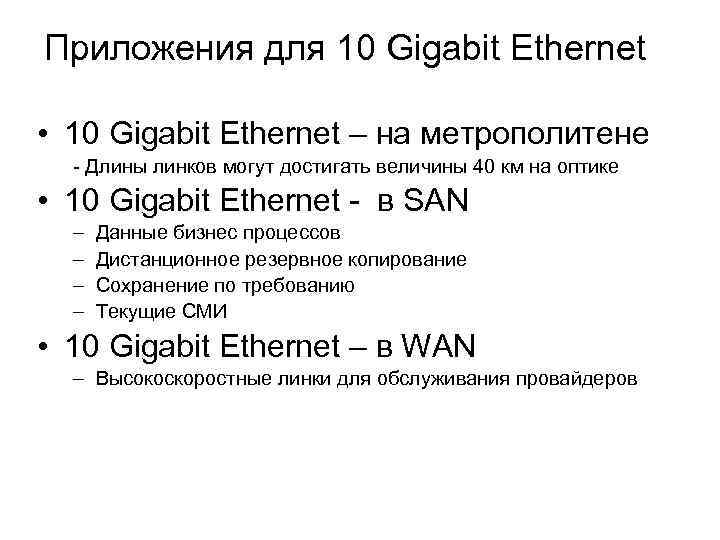

Приложения для 10 Gigabit Ethernet • 10 Gigabit Ethernet – на метрополитене - Длины линков могут достигать величины 40 км на оптике • 10 Gigabit Ethernet - в SAN – – Данные бизнес процессов Дистанционное резервное копирование Сохранение по требованию Текущие СМИ • 10 Gigabit Ethernet – в WAN – Высокоскоростные линки для обслуживания провайдеров

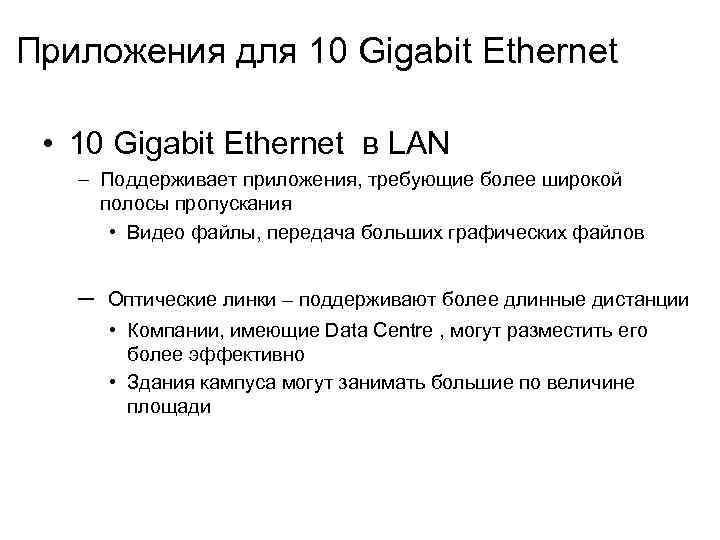

Приложения для 10 Gigabit Ethernet • 10 Gigabit Ethernet в LAN – Поддерживает приложения, требующие более широкой полосы пропускания • Видео файлы, передача больших графических файлов – Оптические линки – поддерживают более длинные дистанции • Компании, имеющие Data Centre , могут разместить его более эффективно • Здания кампуса могут занимать большие по величине площади

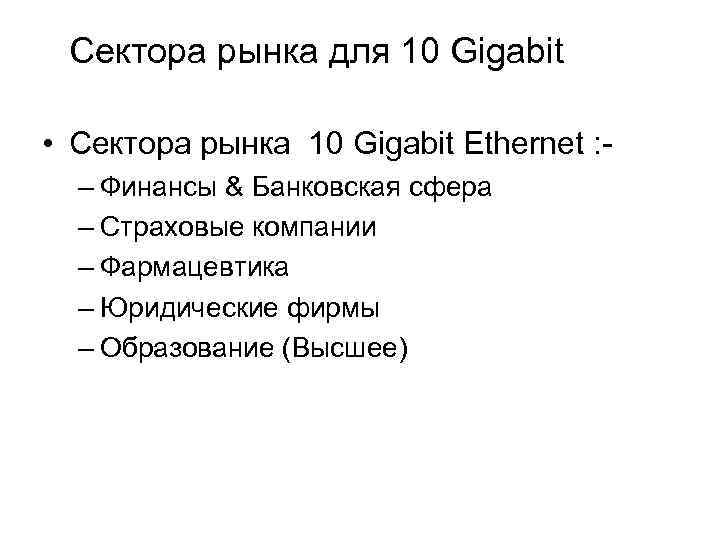

Сектора рынка для 10 Gigabit • Сектора рынка 10 Gigabit Ethernet : – Финансы & Банковская сфера – Страховые компании – Фармацевтика – Юридические фирмы – Образование (Высшее)

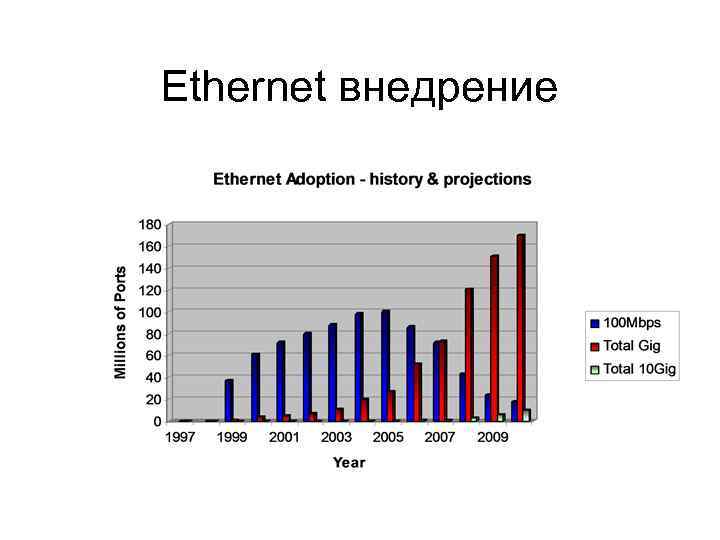

Ethernet внедрение

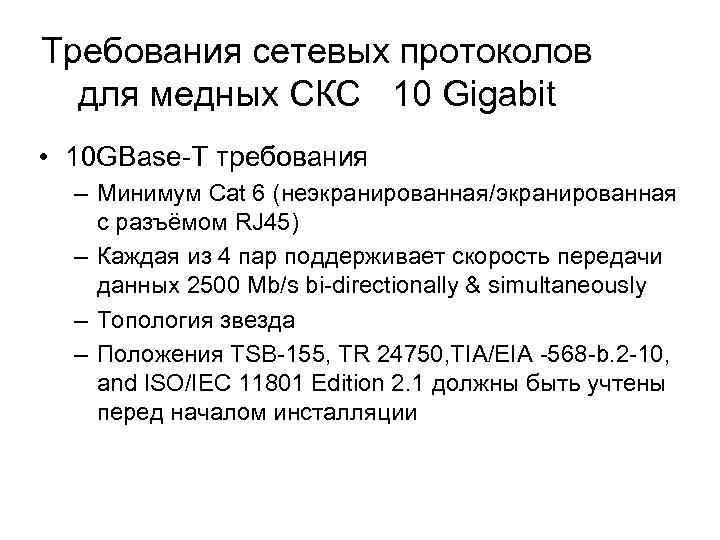

Требования сетевых протоколов для медных СКС 10 Gigabit • 10 GBase-T требования – Минимум Cat 6 (неэкранированная/экранированная с разъёмом RJ 45) – Каждая из 4 пар поддерживает скорость передачи данных 2500 Mb/s bi-directionally & simultaneously – Топология звезда – Положения TSB-155, TR 24750, TIA/EIA -568 -b. 2 -10, and ISO/IEC 11801 Edition 2. 1 должны быть учтены перед началом инсталляции

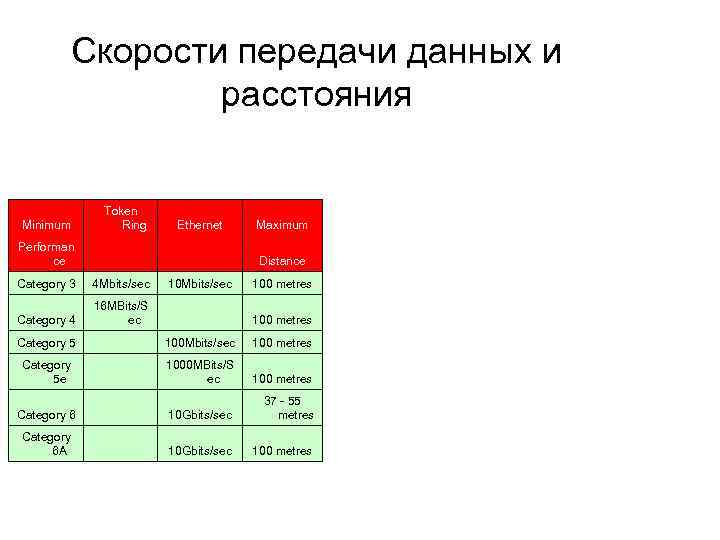

Скорости передачи данных и расстояния Minimum Token Ring Ethernet Maximum Performan ce Distance Category 3 4 Mbits/sec 100 metres Category 4 16 MBits/S ec 100 metres Category 5 100 Mbits/sec 100 metres Category 5 e 1000 MBits/S ec 100 metres Category 6 10 Gbits/sec 37 - 55 metres Category 6 A 10 Gbits/sec 100 metres

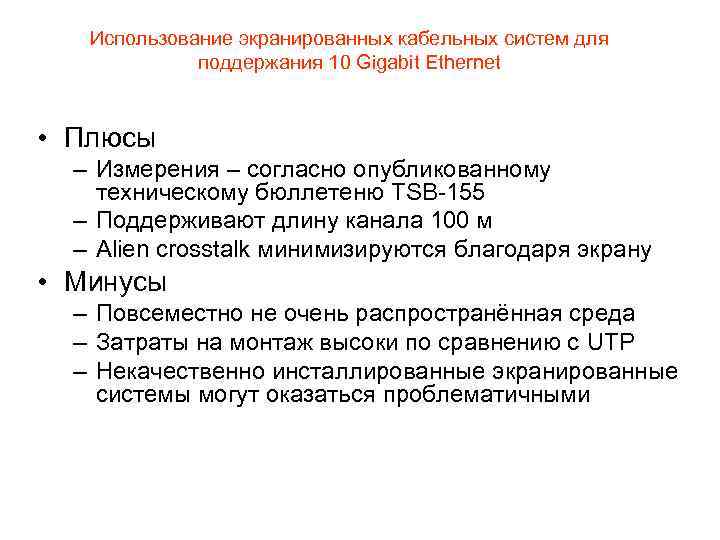

Использование экранированных кабельных систем для поддержания 10 Gigabit Ethernet • Плюсы – Измерения – согласно опубликованному техническому бюллетеню TSB-155 – Поддерживают длину канала 100 м – Alien crosstalk минимизируются благодаря экрану • Минусы – Повсеместно не очень распространённая среда – Затраты на монтаж высоки по сравнению с UTP – Некачественно инсталлированные экранированные системы могут оказаться проблематичными

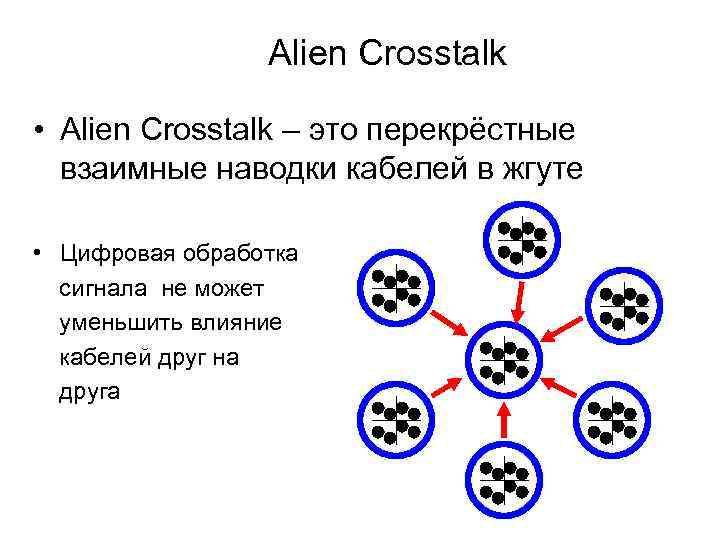

Alien Crosstalk • Alien Crosstalk – это перекрёстные взаимные наводки кабелей в жгуте • Цифровая обработка сигнала не может уменьшить влияние кабелей друг на друга

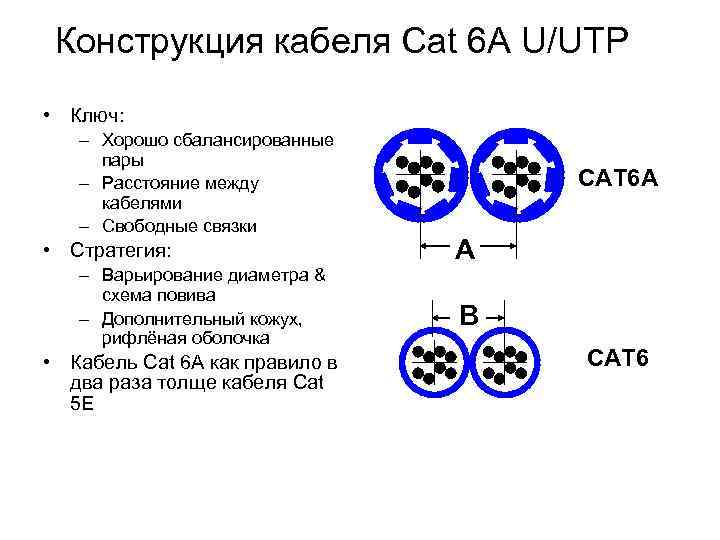

Конструкция кабеля Cat 6 A U/UTP • Ключ: – Хорошо сбалансированные пары – Расстояние между кабелями – Свободные связки • Стратегия: – Варьирование диаметра & схема повива – Дополнительный кожух, рифлёная оболочка • Кабель Cat 6 A как правило в два раза толще кабеля Cat 5 E CAT 6 A A B CAT 6

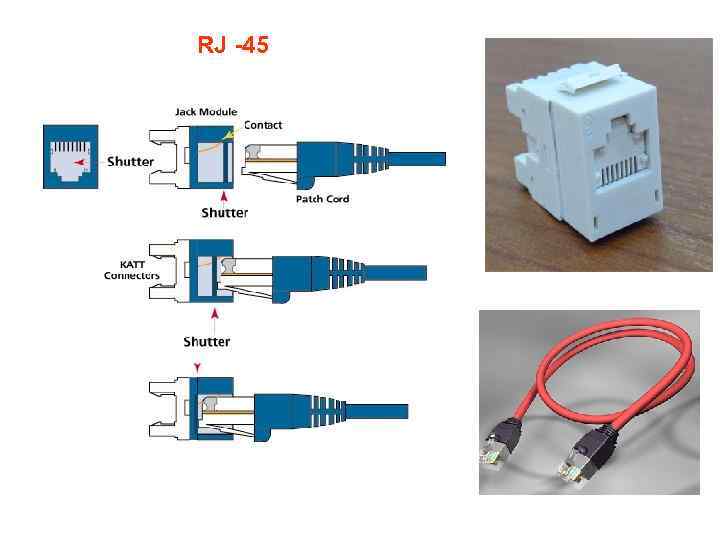

RJ -45

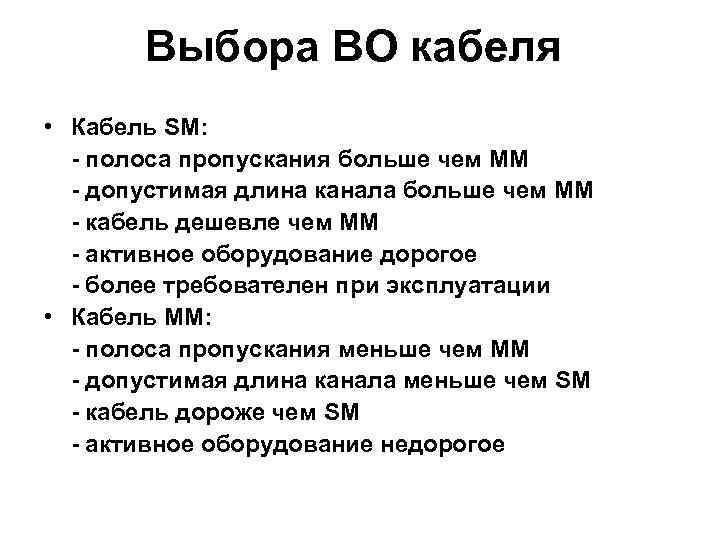

Выбора ВО кабеля • Кабель SM: - полоса пропускания больше чем ММ - допустимая длина канала больше чем ММ - кабель дешевле чем ММ - активное оборудование дорогое - более требователен при эксплуатации • Кабель MM: - полоса пропускания меньше чем ММ - допустимая длина канала меньше чем SМ - кабель дороже чем SМ - активное оборудование недорогое

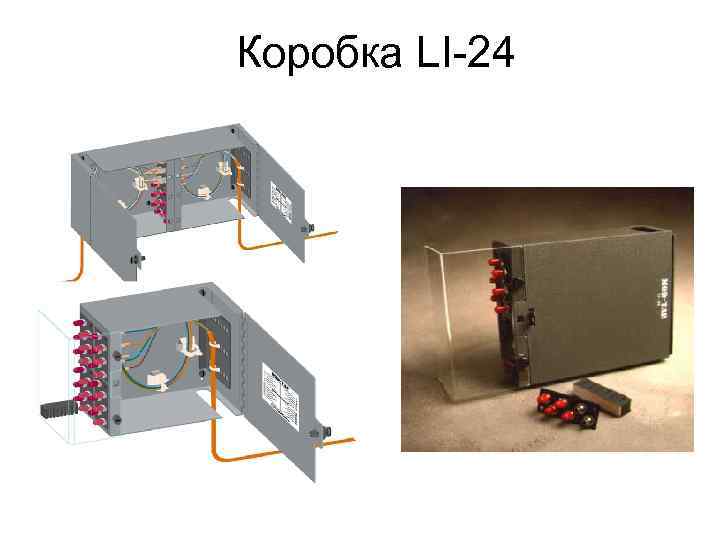

Коробка LI-24

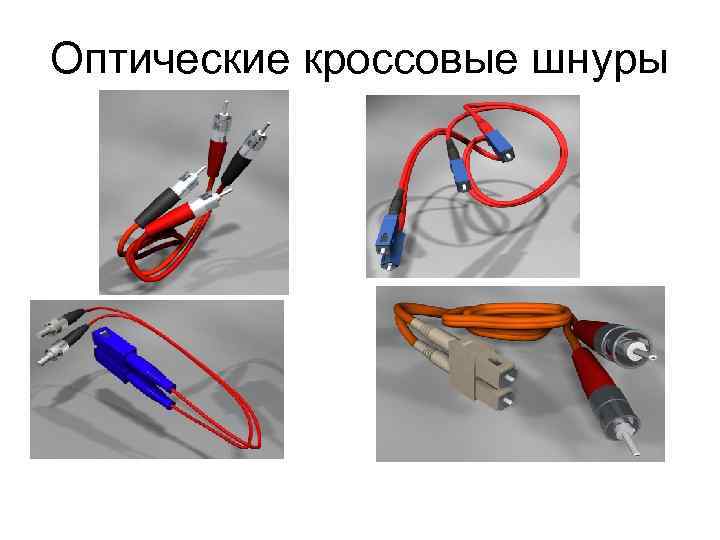

Оптические кроссовые шнуры

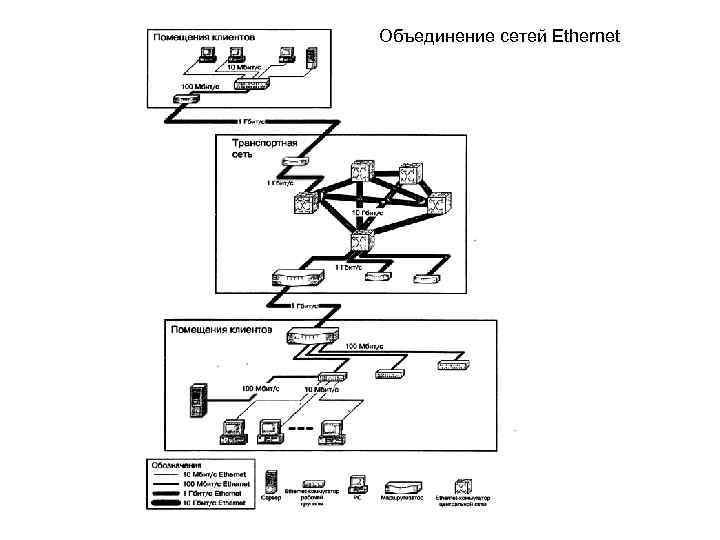

Объединение сетей Ethernet

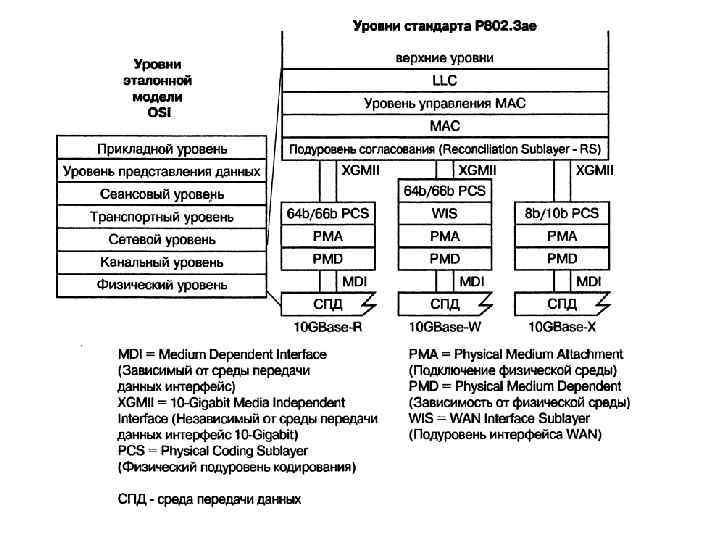

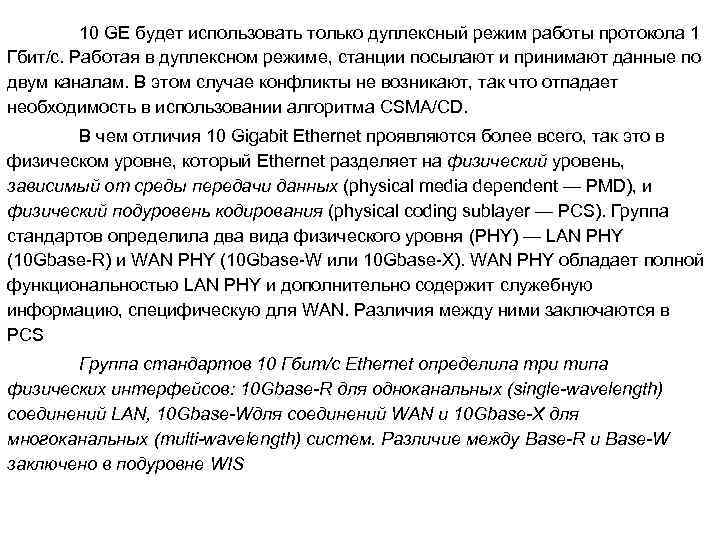

10 GE будет использовать только дуплексный режим работы протокола 1 Гбит/с. Работая в дуплексном режиме, станции посылают и принимают данные по двум каналам. В этом случае конфликты не возникают, так что отпадает необходимость в использовании алгоритма CSMA/CD. В чем отличия 10 Gigabit Ethernet проявляются более всего, так это в физическом уровне, который Ethernet разделяет на физический уровень, зависимый от среды передачи данных (physical media dependent — PMD), и физический подуровень кодирования (physical coding sublayer — PCS). Группа стандартов определила два вида физического уровня (PHY) — LAN PHY (10 Gbase-R) и WAN PHY (10 Gbase-W или 10 Gbase-X). WAN PHY обладает полной функциональностью LAN PHY и дополнительно содержит служебную информацию, специфическую для WAN. Различия между ними заключаются в PCS Группа стандартов 10 Гбит/с Ethernet определила три типа физических интерфейсов: 10 Gbase-R для одноканальных (single-wavelength) соединений LAN, 10 Gbase-Wдля соединений WAN и 10 Gbase-X для многоканальных (multi-wavelength) систем. Различие между Base-R и Base-W заключено в подуровне WIS

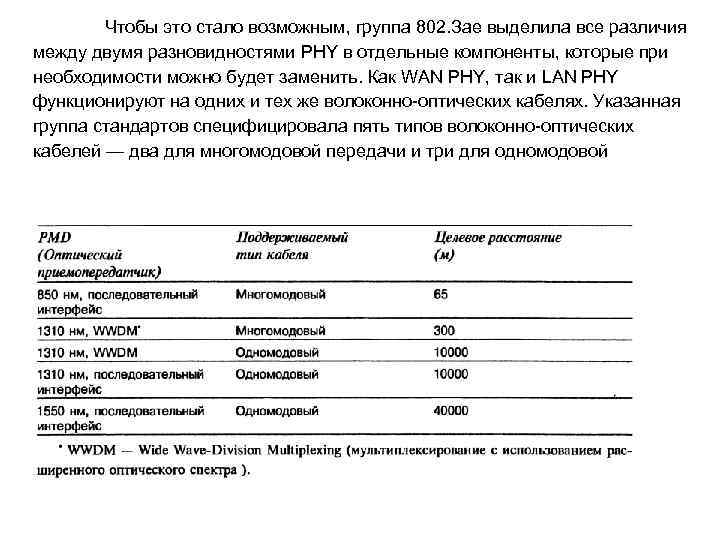

Чтобы это стало возможным, группа 802. Зае выделила все различия между двумя разновидностями PHY в отдельные компоненты, которые при необходимости можно будет заменить. Как WAN PHY, так и LAN PHY функционируют на одних и тех же волоконно-оптических кабелях. Указанная группа стандартов специфицировала пять типов волоконно-оптических кабелей — два для многомодовой передачи и три для одномодовой
