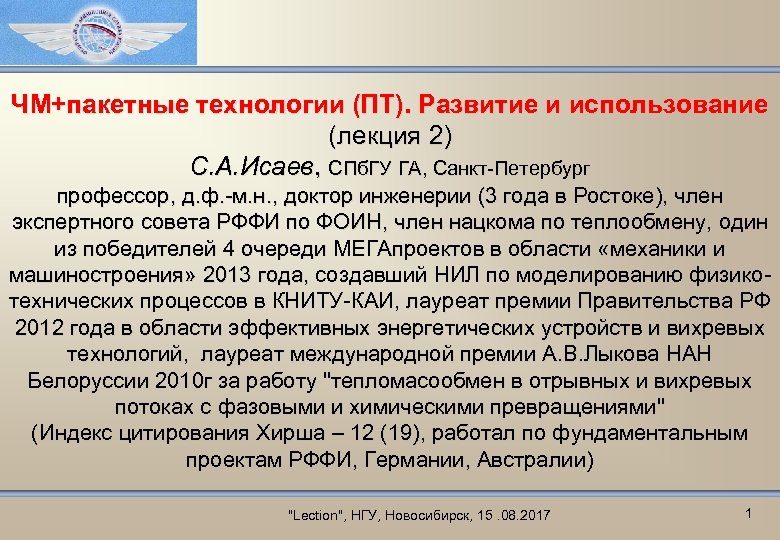

ЧМ+пакетные технологии (ПТ). Развитие и использование (лекция 2) С. А. Исаев, СПб. ГУ ГА, ЧМ+пакетные технологии (ПТ). Развитие и использование (лекция 2) С. А. Исаев, СПб. ГУ ГА, Санкт-Петербург профессор, д. ф. -м. н. , доктор инженерии (3 года в Ростоке), член экспертного совета РФФИ по ФОИН, член нацкома по теплообмену, один из победителей 4 очереди МЕГАпроектов в области «механики и машиностроения» 2013 года, создавший НИЛ по моделированию физикотехнических процессов в КНИТУ-КАИ, лауреат премии Правительства РФ 2012 года в области эффективных энергетических устройств и вихревых технологий, лауреат международной премии А. В. Лыкова НАН Белоруссии 2010 г за работу "тепломасообмен в отрывных и вихревых потоках с фазовыми и химическими превращениями" (Индекс цитирования Хирша – 12 (19), работал по фундаментальным проектам РФФИ, Германии, Австралии) "Lection", НГУ, Новосибирск, 15. 08. 2017 1

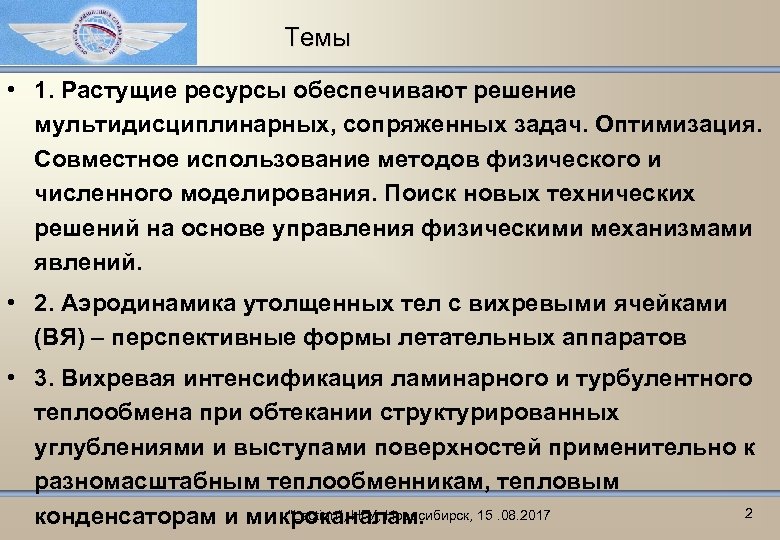

Темы • 1. Растущие ресурсы обеспечивают решение мультидисциплинарных, сопряженных задач. Оптимизация. Совместное использование методов Темы • 1. Растущие ресурсы обеспечивают решение мультидисциплинарных, сопряженных задач. Оптимизация. Совместное использование методов физического и численного моделирования. Поиск новых технических решений на основе управления физическими механизмами явлений. • 2. Аэродинамика утолщенных тел с вихревыми ячейками (ВЯ) – перспективные формы летательных аппаратов • 3. Вихревая интенсификация ламинарного и турбулентного теплообмена при обтекании структурированных углублениями и выступами поверхностей применительно к разномасштабным теплообменникам, тепловым 2 "Lection", НГУ, Новосибирск, 15. 08. 2017 конденсаторам и микроканалам.

RANS&URANS. Пакетные технологии (с 1974) 20012003 1989 2001 2013 2016 3 RANS&URANS. Пакетные технологии (с 1974) 20012003 1989 2001 2013 2016 3 "Lection", НГУ, Новосибирск, 15. 08. 2017

Принципиальные особенности МВТ и пакета VP 2/3 (скорость – давление – 2 D и Принципиальные особенности МВТ и пакета VP 2/3 (скорость – давление – 2 D и 3 D) 2005 4 "Lection", НГУ, Новосибирск, 15. 08. 2017

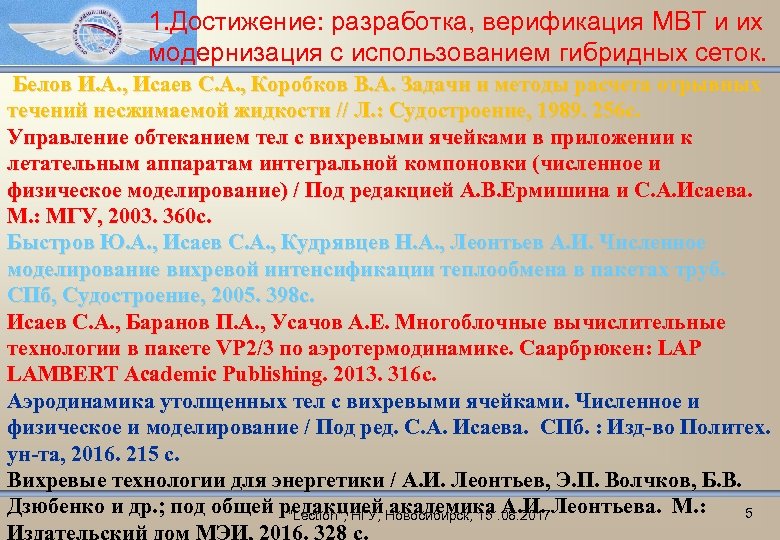

1. Достижение: разработка, верификация МВТ и их модернизация с использованием гибридных сеток. Белов И. 1. Достижение: разработка, верификация МВТ и их модернизация с использованием гибридных сеток. Белов И. А. , Исаев С. А. , Коробков В. А. Задачи и методы расчета отрывных течений несжимаемой жидкости // Л. : Судостроение, 1989. 256 с. Управление обтеканием тел с вихревыми ячейками в приложении к летательным аппаратам интегральной компоновки (численное и физическое моделирование) / Под редакцией А. В. Ермишина и С. А. Исаева. М. : МГУ, 2003. 360 с. Быстров Ю. А. , Исаев С. А. , Кудрявцев Н. А. , Леонтьев А. И. Численное моделирование вихревой интенсификации теплообмена в пакетах труб. СПб, Судостроение, 2005. 398 с. Исаев С. А. , Баранов П. А. , Усачов А. Е. Многоблочные вычислительные технологии в пакете VP 2/3 по аэротермодинамике. Саарбрюкен: LAP LAMBERT Academic Publishing. 2013. 316 с. Аэродинамика утолщенных тел с вихревыми ячейками. Численное и физическое и моделирование / Под ред. С. А. Исаева. СПб. : Изд-во Политех. ун-та, 2016. 215 с. Вихревые технологии для энергетики / А. И. Леонтьев, Э. П. Волчков, Б. В. Дзюбенко и др. ; под общей редакцией Новосибирск, 15. 08. 2017 Леонтьева. М. : 5 "Lection", НГУ, академика А. И. Издательский дом МЭИ, 2016. 328 с.

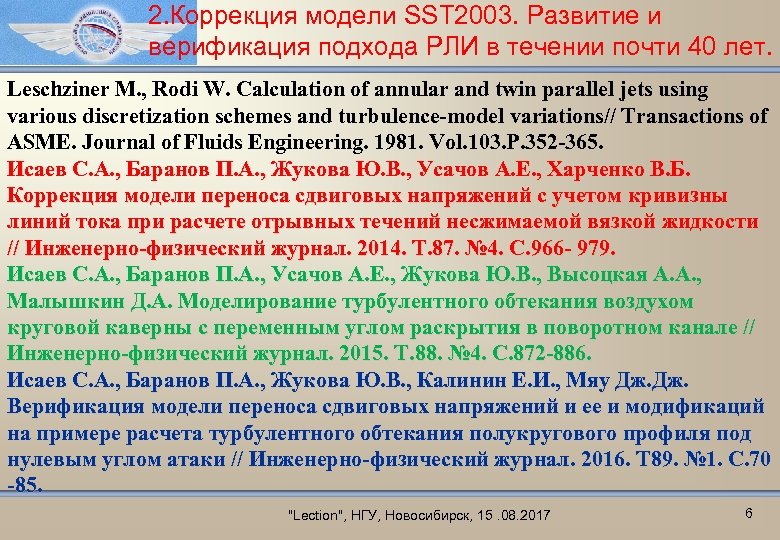

2. Коррекция модели SST 2003. Развитие и верификация подхода РЛИ в течении почти 40 2. Коррекция модели SST 2003. Развитие и верификация подхода РЛИ в течении почти 40 лет. Leschziner M. , Rodi W. Calculation of annular and twin parallel jets using various discretization schemes and turbulence-model variations// Transactions of ASME. Journal of Fluids Engineering. 1981. Vol. 103. P. 352 -365. Исаев С. А. , Баранов П. А. , Жукова Ю. В. , Усачов А. Е. , Харченко В. Б. Коррекция модели переноса сдвиговых напряжений с учетом кривизны линий тока при расчете отрывных течений несжимаемой вязкой жидкости // Инженерно-физический журнал. 2014. Т. 87. № 4. С. 966 - 979. Исаев С. А. , Баранов П. А. , Усачов А. Е. , Жукова Ю. В. , Высоцкая А. А. , Малышкин Д. А. Моделирование турбулентного обтекания воздухом круговой каверны с переменным углом раскрытия в поворотном канале // Инженерно-физический журнал. 2015. Т. 88. № 4. С. 872 -886. Исаев С. А. , Баранов П. А. , Жукова Ю. В. , Калинин Е. И. , Мяу Дж. Верификация модели переноса сдвиговых напряжений и ее и модификаций на примере расчета турбулентного обтекания полукругового профиля под нулевым углом атаки // Инженерно-физический журнал. 2016. Т 89. № 1. С. 70 -85. "Lection", НГУ, Новосибирск, 15. 08. 2017 6

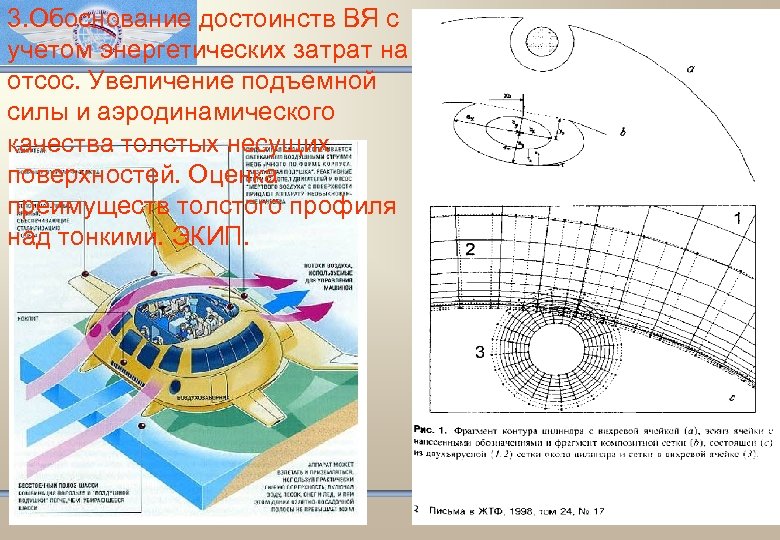

3. Обоснование достоинств ВЯ с учетом энергетических затрат на отсос. Увеличение подъемной силы и 3. Обоснование достоинств ВЯ с учетом энергетических затрат на отсос. Увеличение подъемной силы и аэродинамического качества толстых несущих поверхностей. Оценка преимуществ толстого профиля над тонкими. ЭКИП. Арт. музей, июль 2017 года

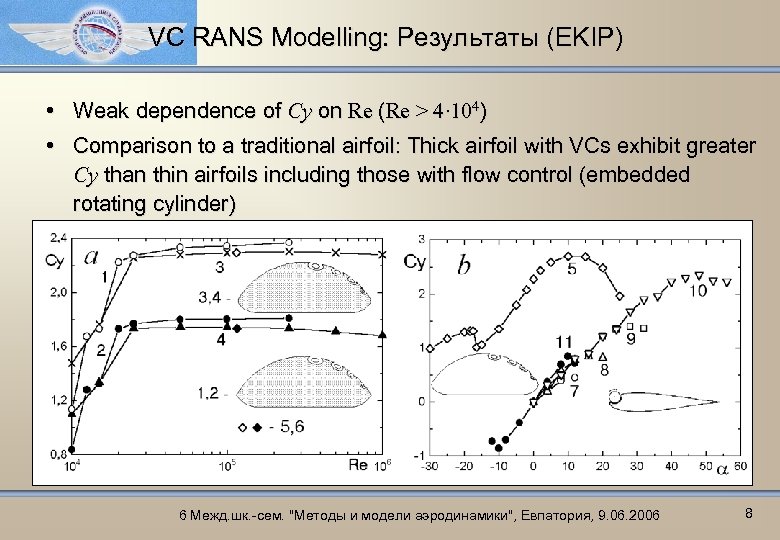

VC RANS Modelling: Результаты (EKIP) • Weak dependence of Cy on Re (Re > VC RANS Modelling: Результаты (EKIP) • Weak dependence of Cy on Re (Re > 4∙ 104) • Comparison to a traditional airfoil: Thick airfoil with VCs exhibit greater Cy than thin airfoils including those with flow control (embedded rotating cylinder) 6 Межд. шк. -сем. "Методы и модели аэродинамики", Евпатория, 9. 06. 2006 8

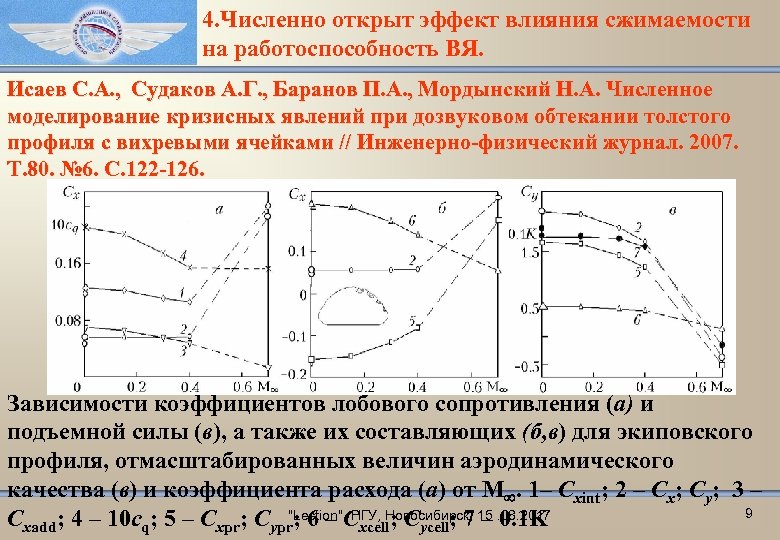

4. Численно открыт эффект влияния сжимаемости на работоспособность ВЯ. Исаев С. А. , Судаков 4. Численно открыт эффект влияния сжимаемости на работоспособность ВЯ. Исаев С. А. , Судаков А. Г. , Баранов П. А. , Мордынский Н. А. Численное моделирование кризисных явлений при дозвуковом обтекании толстого профиля с вихревыми ячейками // Инженерно-физический журнал. 2007. Т. 80. № 6. С. 122 -126. Зависимости коэффициентов лобового сопротивления (a) и подъемной силы (в), а также их составляющих (б, в) для экиповского профиля, отмасштабированных величин аэродинамического качества (в) и коэффициента расхода (a) от М. 1– Cxint; 2 – Cx; Cy; 3 – 9 "Lection", НГУ, ; C Cxadd; 4 – 10 cq; 5 – Cxpr; Cypr; 6 – Cxcell. Новосибирск, 15. 08. 2017 ycell; 7 – 0. 1 K

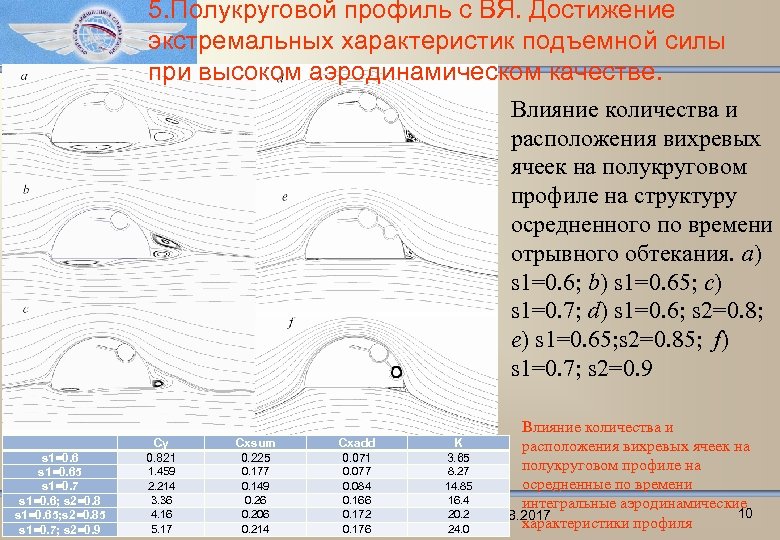

5. Полукруговой профиль с ВЯ. Достижение экстремальных характеристик подъемной силы при высоком аэродинамическом качестве. 5. Полукруговой профиль с ВЯ. Достижение экстремальных характеристик подъемной силы при высоком аэродинамическом качестве. Влияние количества и расположения вихревых ячеек на полукруговом профиле на структуру осредненного по времени отрывного обтекания. а) s 1=0. 6; b) s 1=0. 65; c) s 1=0. 7; d) s 1=0. 6; s 2=0. 8; e) s 1=0. 65; s 2=0. 85; f) s 1=0. 7; s 2=0. 9 s 1=0. 65 s 1=0. 7 s 1=0. 6; s 2=0. 8 s 1=0. 65; s 2=0. 85 s 1=0. 7; s 2=0. 9 Cy 0. 821 Cxsum 0. 225 1. 459 2. 214 3. 36 4. 16 5. 17 0. 177 0. 149 0. 26 0. 206 0. 214 Влияние количества и Cxadd K расположения вихревых ячеек на 0. 071 3. 65 полукруговом профиле на 0. 077 8. 27 осредненные по времени 0. 084 14. 85 0. 166 16. 4 интегральные аэродинамические 0. 172 20. 2 10 "Lection", НГУ, Новосибирск, 15. 08. 2017 характеристики профиля 0. 176 24. 0

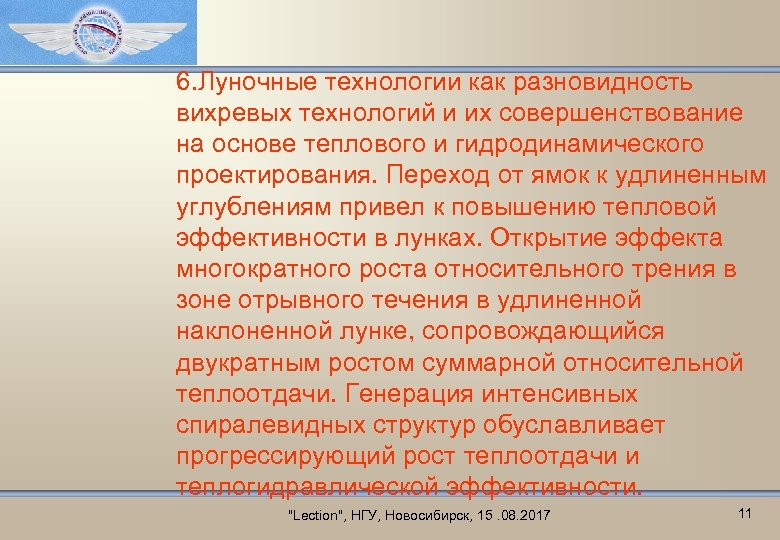

6. Луночные технологии как разновидность вихревых технологий и их совершенствование на основе теплового и 6. Луночные технологии как разновидность вихревых технологий и их совершенствование на основе теплового и гидродинамического проектирования. Переход от ямок к удлиненным углублениям привел к повышению тепловой эффективности в лунках. Открытие эффекта многократного роста относительного трения в зоне отрывного течения в удлиненной наклоненной лунке, сопровождающийся двукратным ростом суммарной относительной теплоотдачи. Генерация интенсивных спиралевидных структур обуславливает прогрессирующий рост теплоотдачи и теплогидравлической эффективности. "Lection", НГУ, Новосибирск, 15. 08. 2017 11

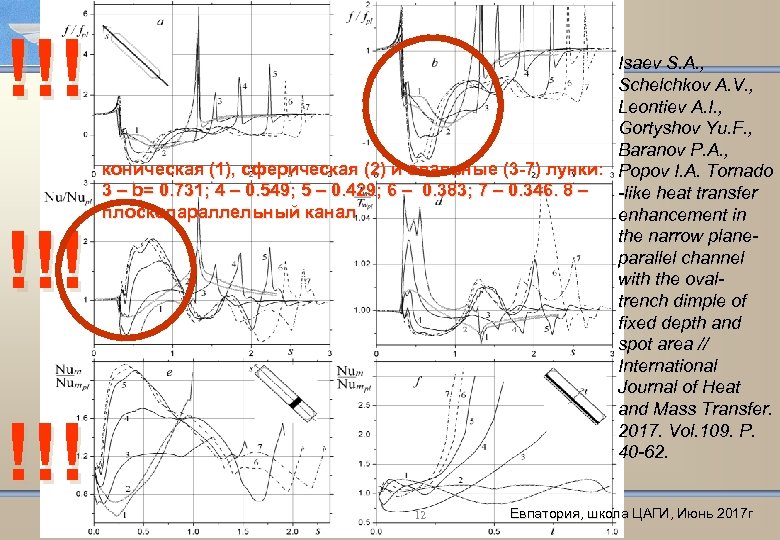

!!! !!! Isaev S. A. , Schelchkov A. V. , Leontiev A. I. , !!! !!! Isaev S. A. , Schelchkov A. V. , Leontiev A. I. , Gortyshov Yu. F. , Baranov P. A. , коническая (1), сферическая (2) и овальные (3 -7) лунки: Popov I. A. Tornado 3 – b= 0. 731; 4 – 0. 549; 5 – 0. 429; 6 – 0. 383; 7 – 0. 346. 8 – -like heat transfer плоскопараллельный канал enhancement in the narrow planeparallel channel with the ovaltrench dimple of fixed depth and spot area // International Journal of Heat and Mass Transfer. 2017. Vol. 109. P. 40 -62. 12 Евпатория, школа ЦАГИ, Июнь 2017 г

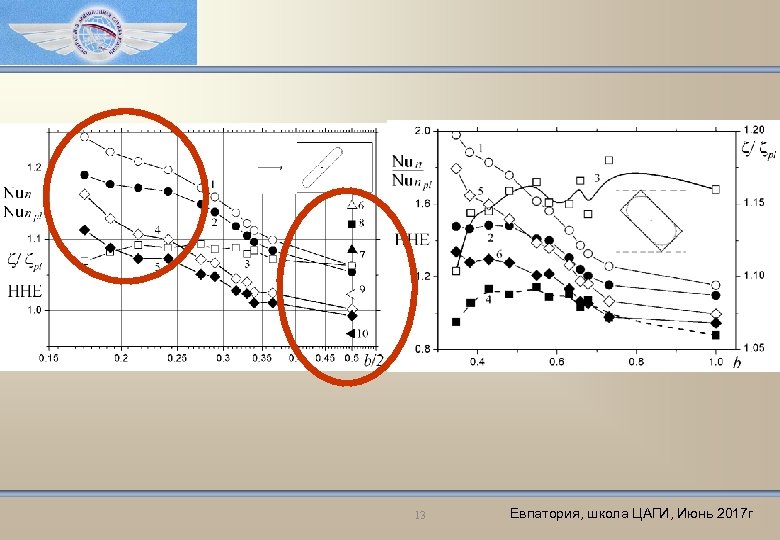

13 Евпатория, школа ЦАГИ, Июнь 2017 г 13 Евпатория, школа ЦАГИ, Июнь 2017 г

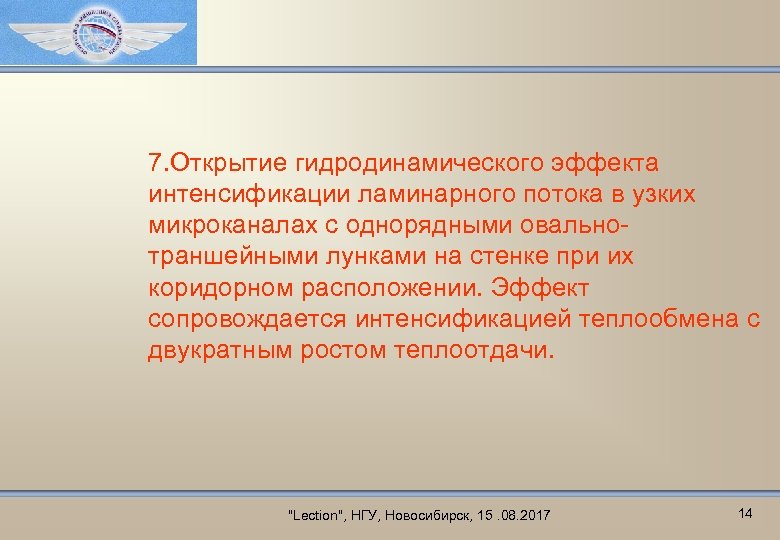

7. Открытие гидродинамического эффекта интенсификации ламинарного потока в узких микроканалах с однорядными овальнотраншейными лунками 7. Открытие гидродинамического эффекта интенсификации ламинарного потока в узких микроканалах с однорядными овальнотраншейными лунками на стенке при их коридорном расположении. Эффект сопровождается интенсификацией теплообмена с двукратным ростом теплоотдачи. "Lection", НГУ, Новосибирск, 15. 08. 2017 14

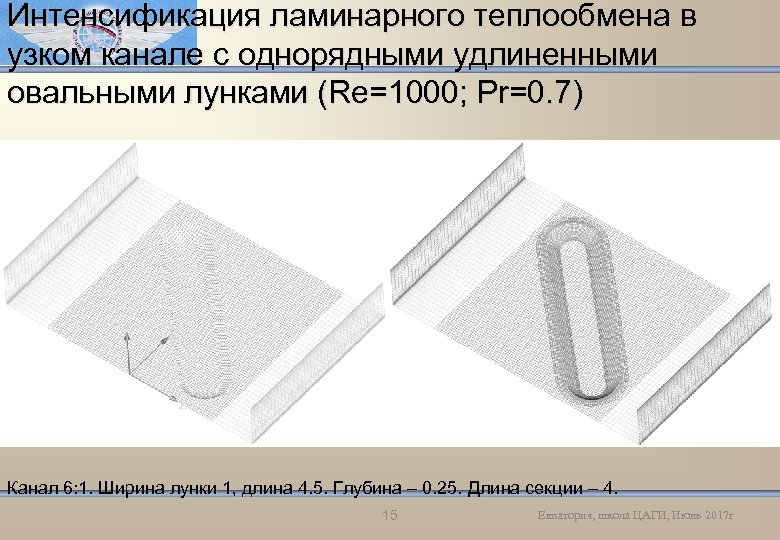

Интенсификация ламинарного теплообмена в узком канале с однорядными удлиненными овальными лунками (Re=1000; Pr=0. 7) Интенсификация ламинарного теплообмена в узком канале с однорядными удлиненными овальными лунками (Re=1000; Pr=0. 7) Канал 6: 1. Ширина лунки 1, длина 4. 5. Глубина – 0. 25. Длина секции – 4. 15 Евпатория, школа ЦАГИ, Июнь 2017 г

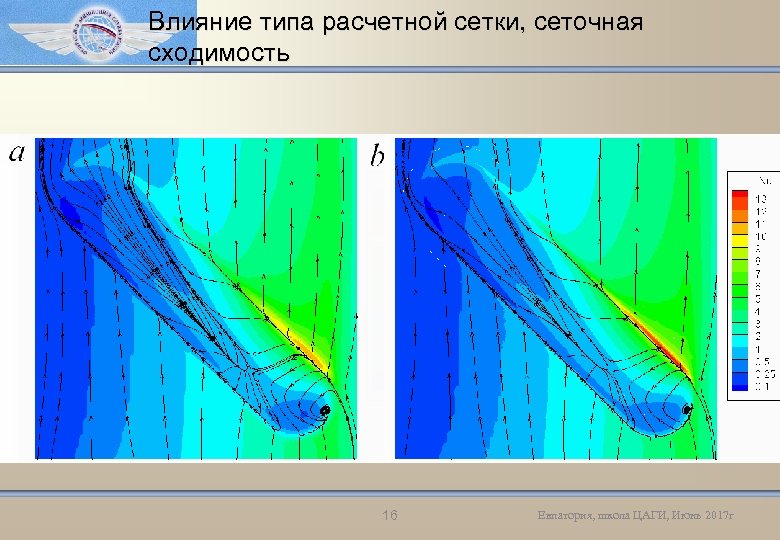

Влияние типа расчетной сетки, сеточная сходимость 16 Евпатория, школа ЦАГИ, Июнь 2017 г Влияние типа расчетной сетки, сеточная сходимость 16 Евпатория, школа ЦАГИ, Июнь 2017 г

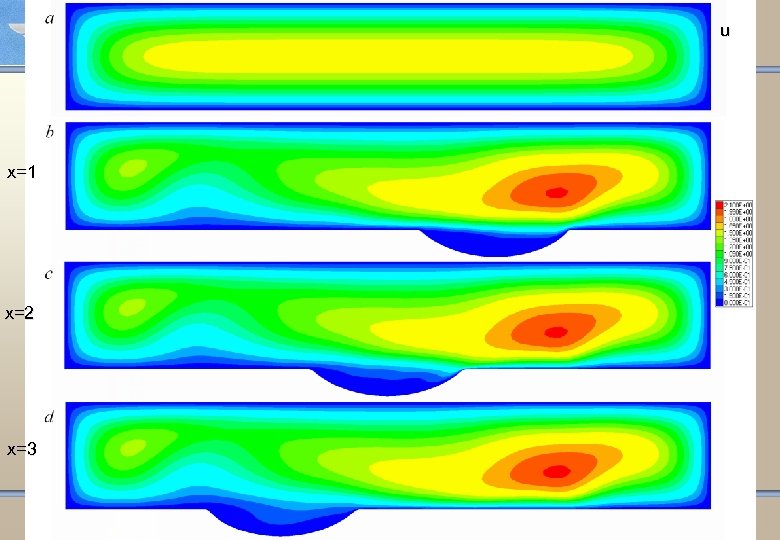

u x=1 x=2 x=3 17 Евпатория, школа ЦАГИ, Июнь 2017 г u x=1 x=2 x=3 17 Евпатория, школа ЦАГИ, Июнь 2017 г

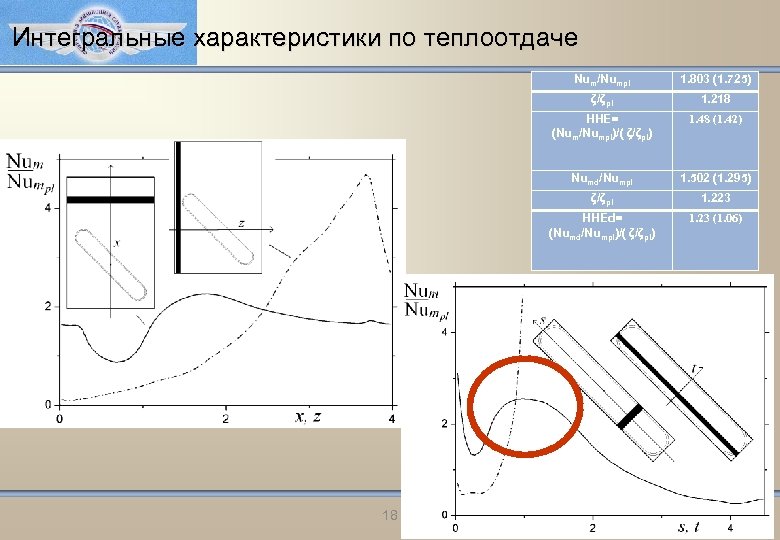

Интегральные характеристики по теплоотдаче Num/Numpl ζ/ζpl 1. 218 HHE= (Num/Numpl)/( ζ/ζpl) 1. 48 (1. Интегральные характеристики по теплоотдаче Num/Numpl ζ/ζpl 1. 218 HHE= (Num/Numpl)/( ζ/ζpl) 1. 48 (1. 42) Numd/Numpl 1. 502 (1. 295) ζ/ζpl 1. 223 HHEd= (Numd/Numpl)/( ζ/ζpl) 18 1. 803 (1. 725) 1. 23 (1. 06) Евпатория, школа ЦАГИ, Июнь 2017 г

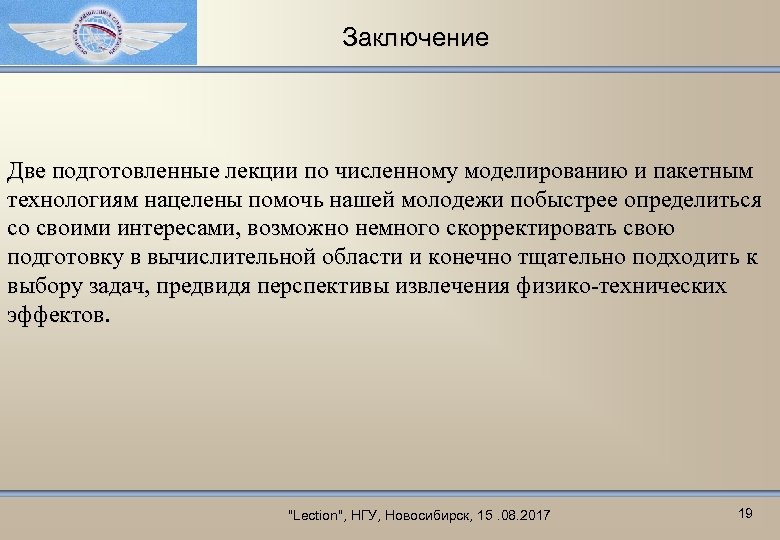

Заключение Две подготовленные лекции по численному моделированию и пакетным технологиям нацелены помочь нашей молодежи Заключение Две подготовленные лекции по численному моделированию и пакетным технологиям нацелены помочь нашей молодежи побыстрее определиться со своими интересами, возможно немного скорректировать свою подготовку в вычислительной области и конечно тщательно подходить к выбору задач, предвидя перспективы извлечения физико-технических эффектов. "Lection", НГУ, Новосибирск, 15. 08. 2017 19
