Чистота пара и водный режим Поведение примесей

Чистота пара и водный режим

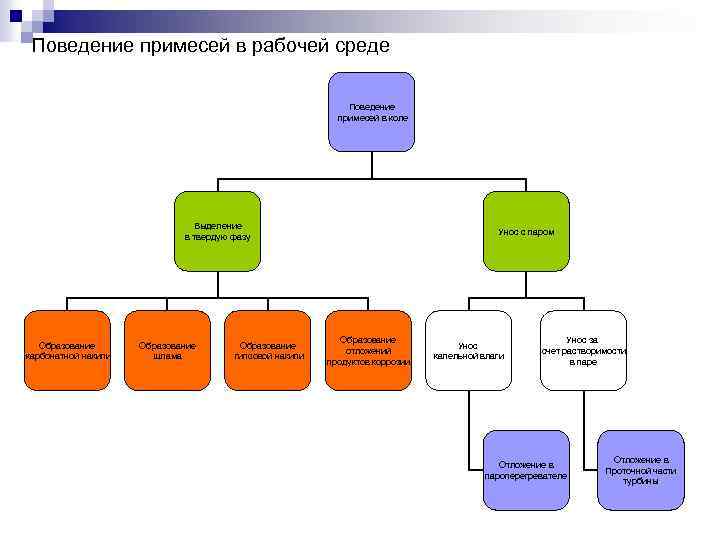

Поведение примесей в рабочей среде Поведение примесей в коле Выделение в твердую фазу Образование карбонатной накипи Образование шлама Образование гипсовой накипи Унос с паром Образование отложений продуктов коррозии Унос капельной влаги Унос за счет растворимости в паре Отложение в пароперегревателе Отложение в Проточной части турбины

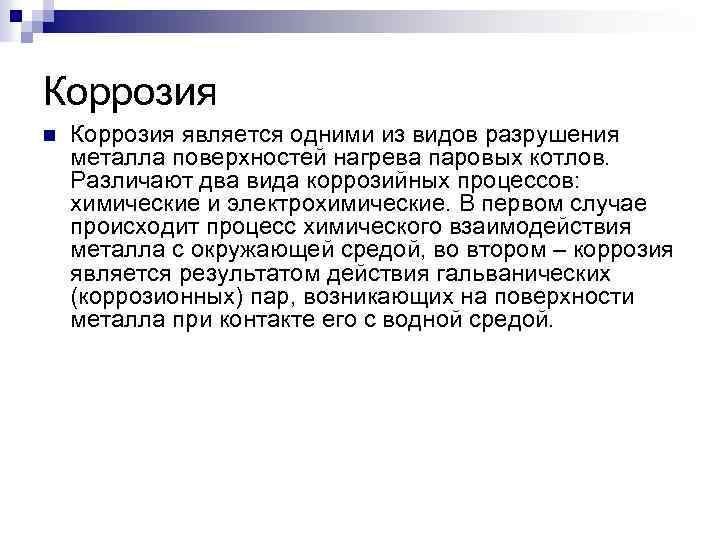

Коррозия n Коррозия является одними из видов разрушения металла поверхностей нагрева паровых котлов. Различают два вида коррозийных процессов: химические и электрохимические. В первом случае происходит процесс химического взаимодействия металла с окружающей средой, во втором – коррозия является результатом действия гальванических (коррозионных) пар, возникающих на поверхности металла при контакте его с водной средой.

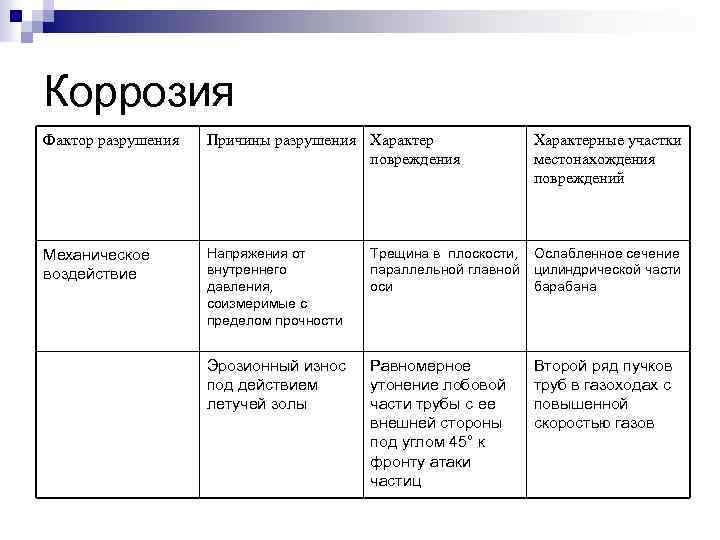

Коррозия Фактор разрушения Причины разрушения Характер повреждения Характерные участки местонахождения повреждений Механическое воздействие Напряжения от внутреннего давления, соизмеримые с пределом прочности Трещина в плоскости, параллельной главной оси Ослабленное сечение цилиндрической части барабана Эрозионный износ под действием летучей золы Равномерное утонение лобовой части трубы с ее внешней стороны под углом 45° к фронту атаки частиц Второй ряд пучков труб в газоходах с повышенной скоростью газов

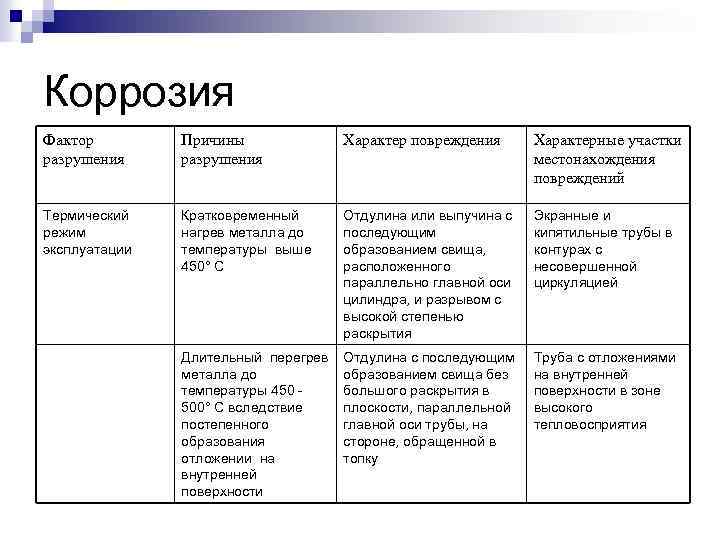

Коррозия Фактор разрушения Причины разрушения Характер повреждения Характерные участки местонахождения повреждений Термический режим эксплуатации Кратковременный нагрев металла до температуры выше 450° С Отдулина или выпучина с последующим образованием свища, расположенного параллельно главной оси цилиндра, и разрывом с высокой степенью раскрытия Экранные и кипятильные трубы в контурах с несовершенной циркуляцией Длительный перегрев металла до температуры 450 500° С вследствие постепенного образования отложении на внутренней поверхности Отдулина с последующим образованием свища без большого раскрытия в плоскости, параллельной главной оси трубы, на стороне, обращенной в топку Труба с отложениями на внутренней поверхности в зоне высокого тепловосприятия

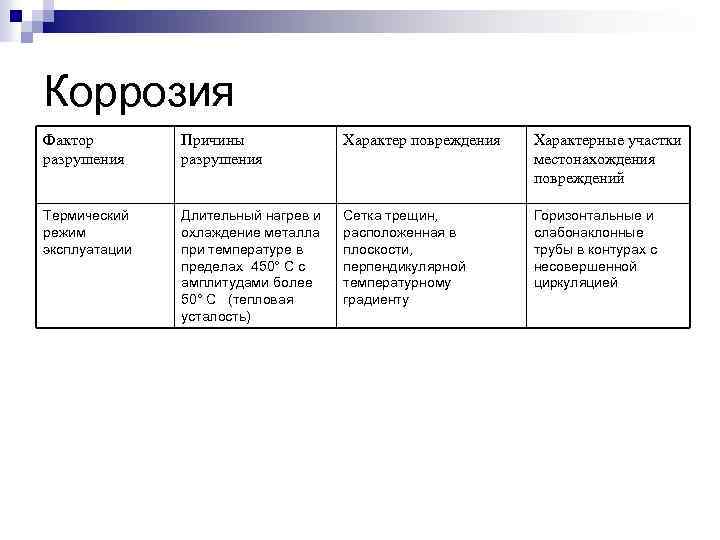

Коррозия Фактор разрушения Причины разрушения Характер повреждения Характерные участки местонахождения повреждений Термический режим эксплуатации Длительный нагрев и охлаждение металла при температуре в пределах 450° С с амплитудами более 50° С (тепловая усталость) Сетка трещин, расположенная в плоскости, перпендикулярной температурному градиенту Горизонтальные и слабонаклонные трубы в контурах с несовершенной циркуляцией

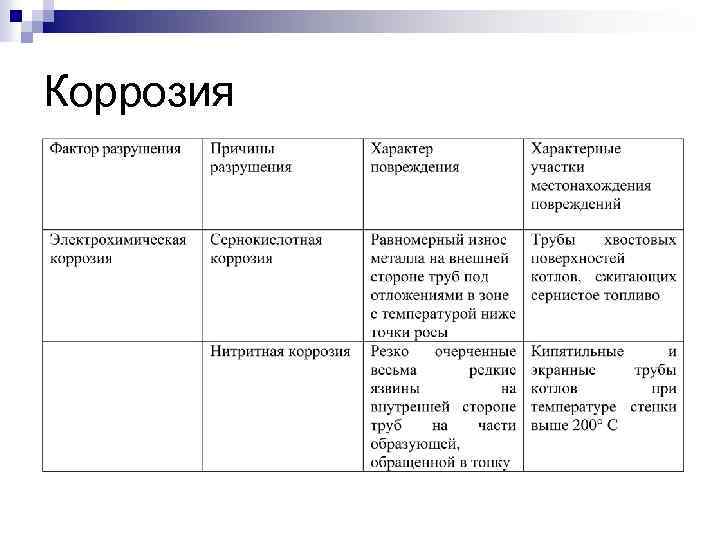

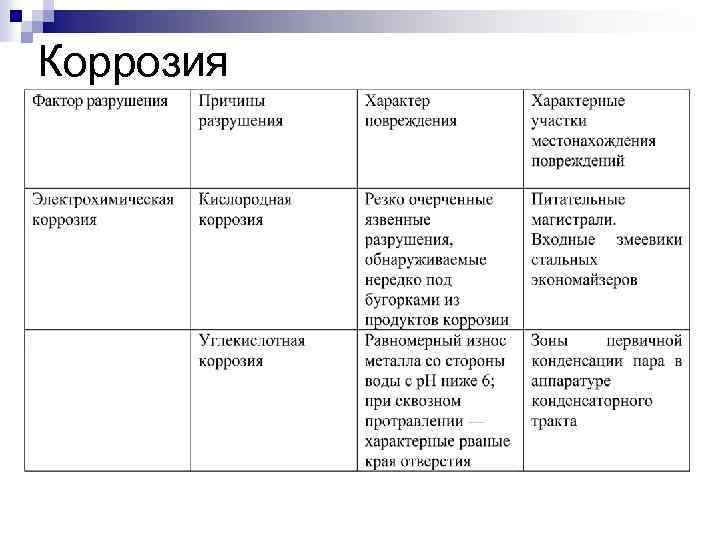

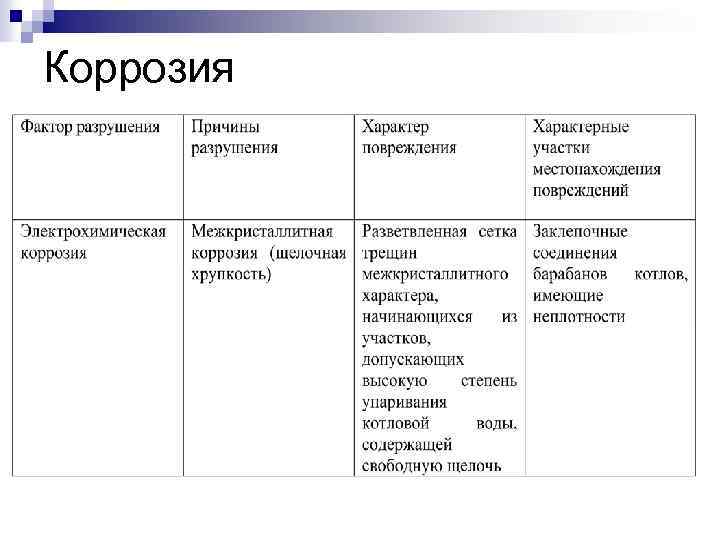

Коррозия

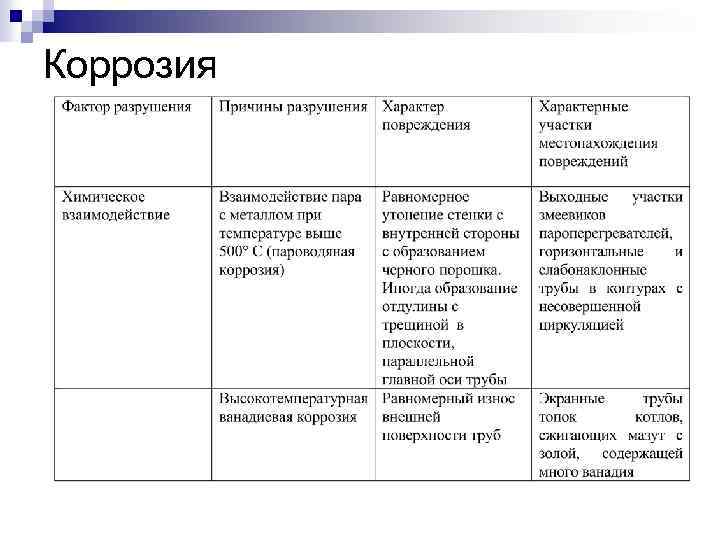

Коррозия

Коррозия

Коррозия

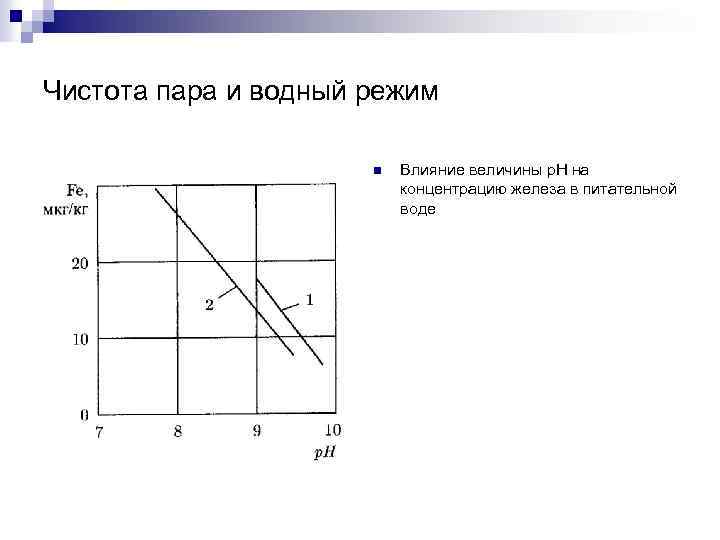

Чистота пара и водный режим n Влияние величины р. Н на концентрацию железа в питательной воде

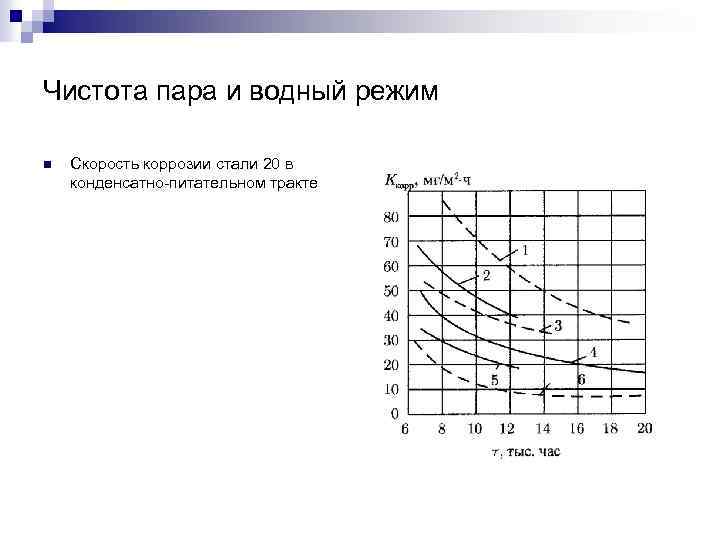

Чистота пара и водный режим n Скорость коррозии стали 20 в конденсатно-питательном тракте

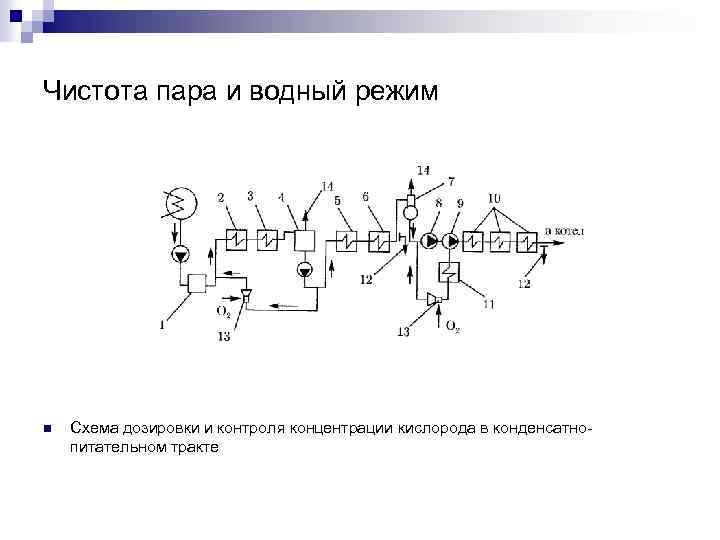

Чистота пара и водный режим n Схема дозировки и контроля концентрации кислорода в конденсатнопитательном тракте

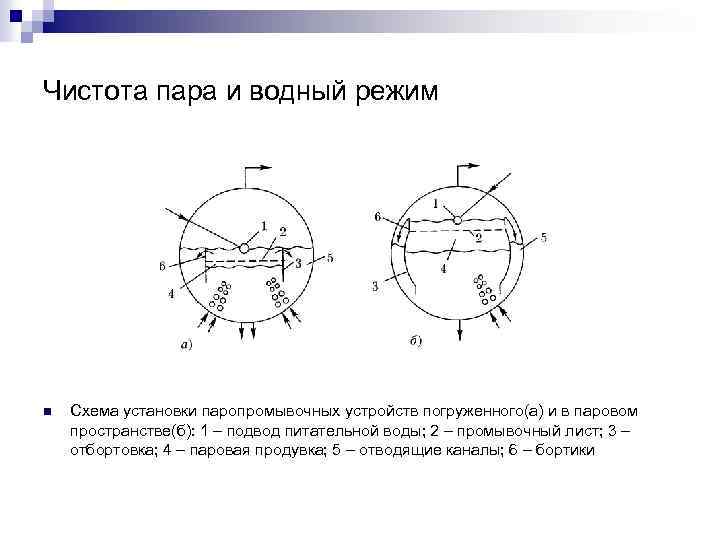

Чистота пара и водный режим n Схема установки паропромывочных устройств погруженного(а) и в паровом пространстве(б): 1 – подвод питательной воды; 2 – промывочный лист; 3 – отбортовка; 4 – паровая продувка; 5 – отводящие каналы; 6 – бортики

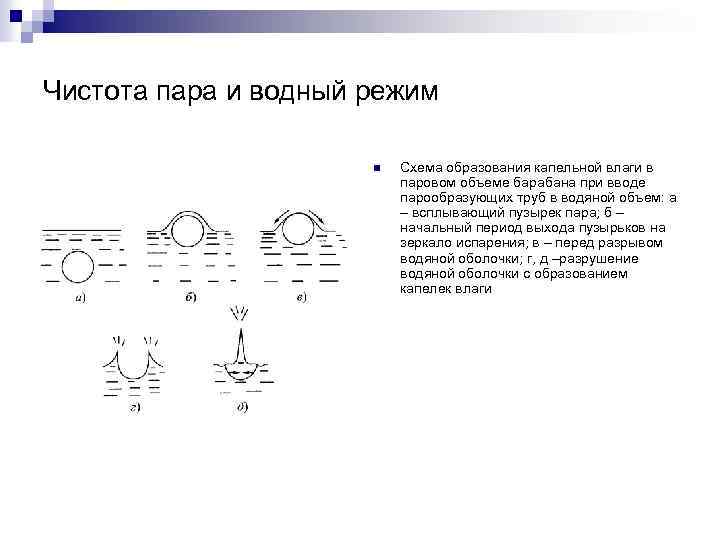

Чистота пара и водный режим n Схема образования капельной влаги в паровом объеме барабана при вводе парообразующих труб в водяной объем: а – всплывающий пузырек пара; б – начальный период выхода пузырьков на зеркало испарения; в – перед разрывом водяной оболочки; г, д –разрушение водяной оболочки с образованием капелек влаги

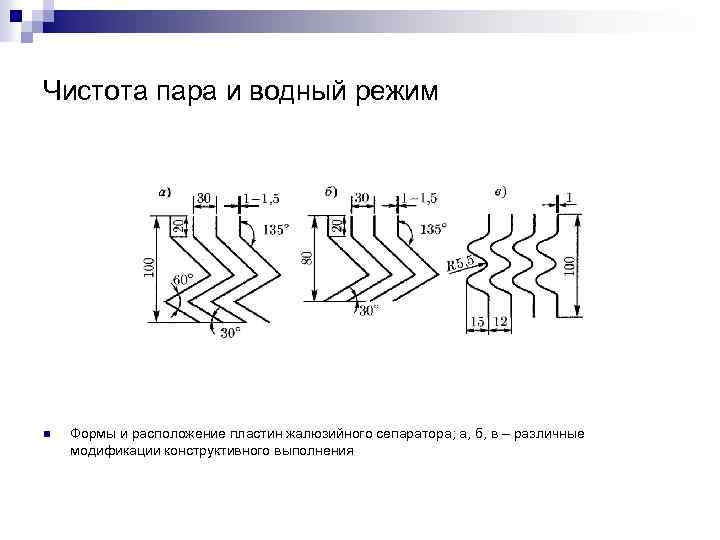

Чистота пара и водный режим n Формы и расположение пластин жалюзийного сепаратора; а, б, в – различные модификации конструктивного выполнения

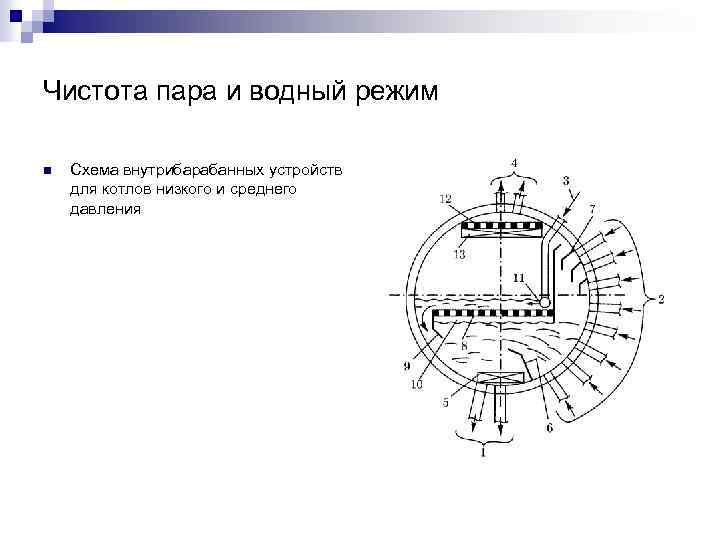

Чистота пара и водный режим n Схема внутрибарабанных устройств для котлов низкого и среднего давления

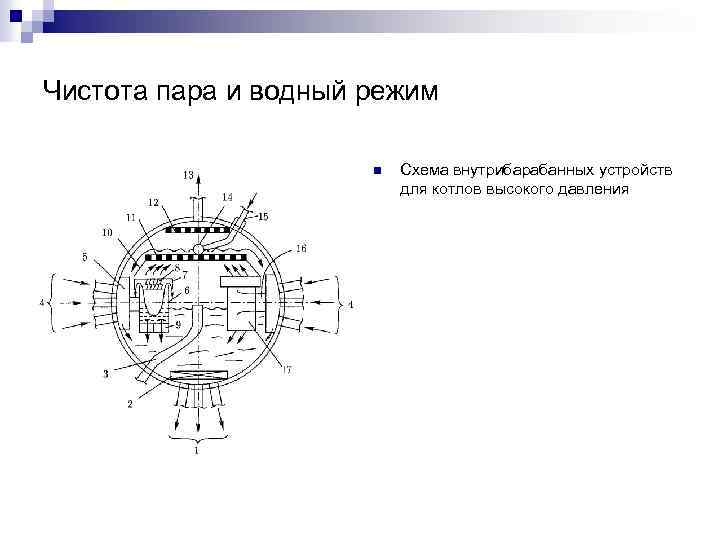

Чистота пара и водный режим n Схема внутрибарабанных устройств для котлов высокого давления

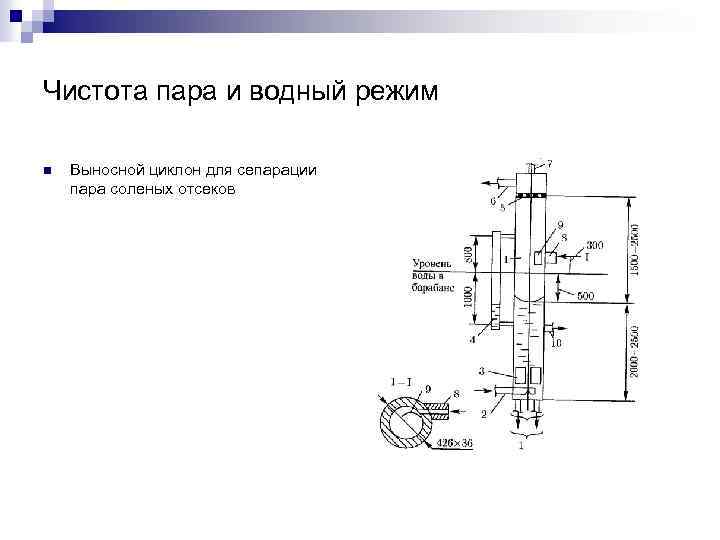

Чистота пара и водный режим n Выносной циклон для сепарации пара соленых отсеков

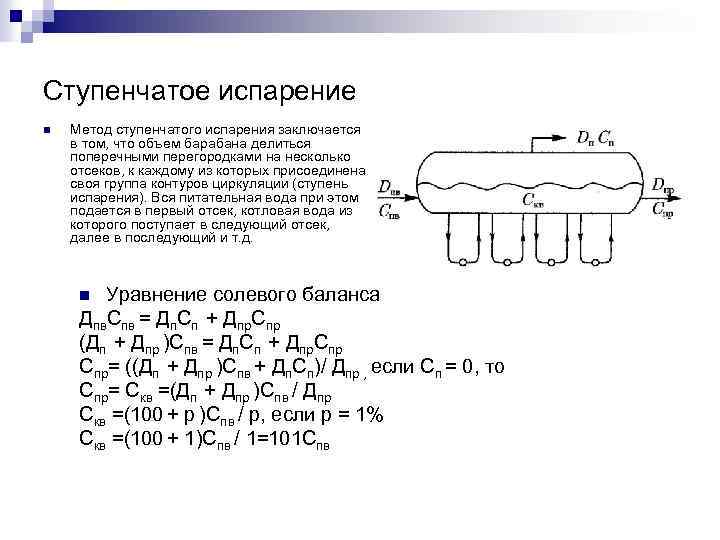

Ступенчатое испарение n Метод ступенчатого испарения заключается в том, что объем барабана делиться поперечными перегородками на несколько отсеков, к каждому из которых присоединена своя группа контуров циркуляции (ступень испарения). Вся питательная вода при этом подается в первый отсек, котловая вода из которого поступает в следующий отсек, далее в последующий и т. д. Уравнение солевого баланса Дпв. Спв = Дп. Сп + Дпр. Спр (Дп + Дпр )Спв = Дп. Сп + Дпр. Спр= ((Дп + Дпр )Спв + Дп. Сп)/ Дпр , если Сп = 0, то Спр= Скв =(Дп + Дпр )Спв / Дпр Скв =(100 + р )Спв / р, если р = 1% Скв =(100 + 1)Спв / 1=101 Спв n

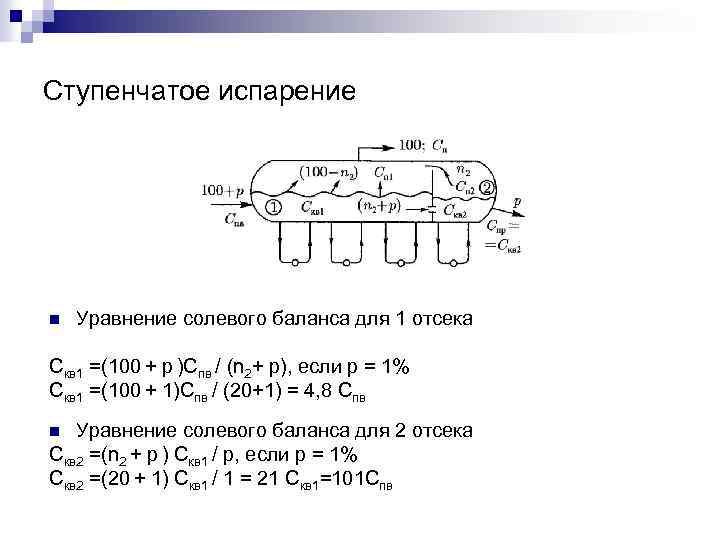

Ступенчатое испарение n Уравнение солевого баланса для 1 отсека Скв 1 =(100 + р )Спв / (n 2+ р), если р = 1% Скв 1 =(100 + 1)Спв / (20+1) = 4, 8 Спв Уравнение солевого баланса для 2 отсека Скв 2 =(n 2 + р ) Скв 1 / р, если р = 1% Скв 2 =(20 + 1) Скв 1 / 1 = 21 Скв 1=101 Спв n

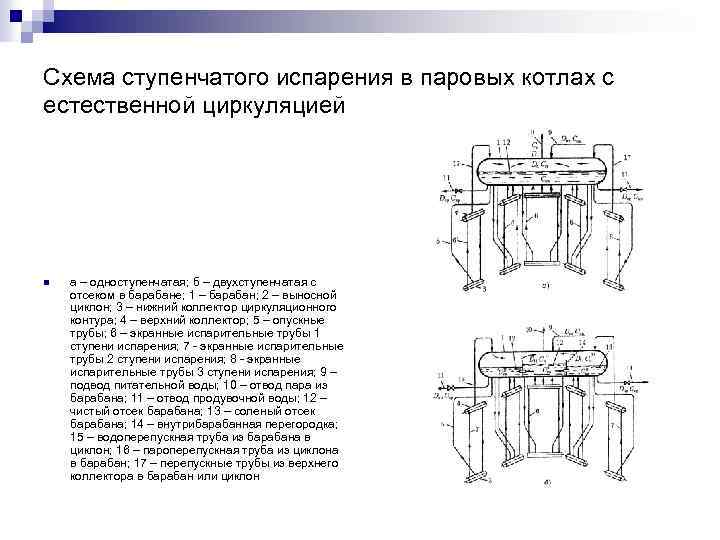

Схема ступенчатого испарения в паровых котлах с естественной циркуляцией n а – одноступенчатая; б – двухступенчатая с отсеком в барабане; 1 – барабан; 2 – выносной циклон; 3 – нижний коллектор циркуляционного контура; 4 – верхний коллектор; 5 – опускные трубы; 6 – экранные испарительные трубы 1 ступени испарения; 7 - экранные испарительные трубы 2 ступени испарения; 8 - экранные испарительные трубы 3 ступени испарения; 9 – подвод питательной воды; 10 – отвод пара из барабана; 11 – отвод продувочной воды; 12 – чистый отсек барабана; 13 – соленый отсек барабана; 14 – внутрибарабанная перегородка; 15 – водоперепускная труба из барабана в циклон; 16 – пароперепускная труба из циклона в барабан; 17 – перепускные трубы из верхнего коллектора в барабан или циклон

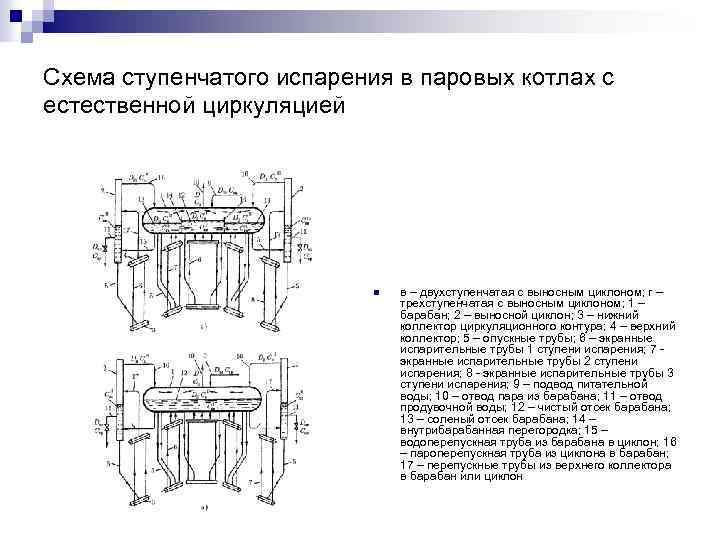

Схема ступенчатого испарения в паровых котлах с естественной циркуляцией n в – двухступенчатая с выносным циклоном; г – трехступенчатая с выносным циклоном; 1 – барабан; 2 – выносной циклон; 3 – нижний коллектор циркуляционного контура; 4 – верхний коллектор; 5 – опускные трубы; 6 – экранные испарительные трубы 1 ступени испарения; 7 экранные испарительные трубы 2 ступени испарения; 8 - экранные испарительные трубы 3 ступени испарения; 9 – подвод питательной воды; 10 – отвод пара из барабана; 11 – отвод продувочной воды; 12 – чистый отсек барабана; 13 – соленый отсек барабана; 14 – внутрибарабанная перегородка; 15 – водоперепускная труба из барабана в циклон; 16 – пароперепускная труба из циклона в барабан; 17 – перепускные трубы из верхнего коллектора в барабан или циклон
