Чистота гидравлики Чистота гидравлики Гидравлическое масло является

Чистота гидравлики

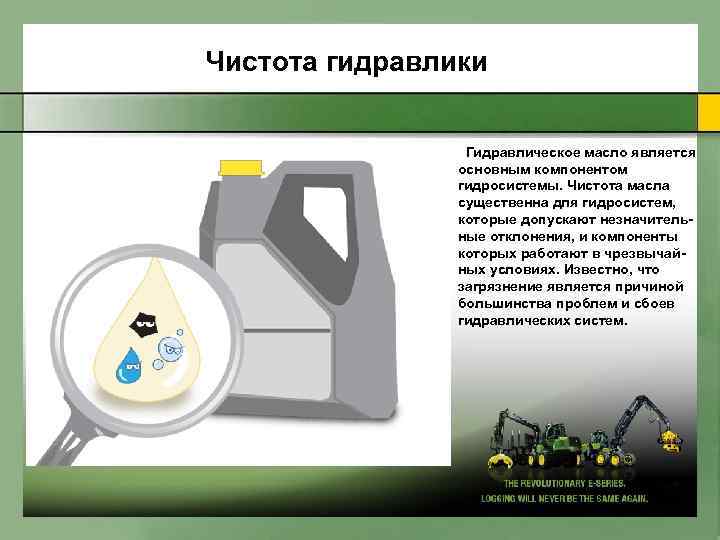

Чистота гидравлики Гидравлическое масло является основным компонентом гидросистемы. Чистота масла существенна для гидросистем, которые допускают незначительные отклонения, и компоненты которых работают в чрезвычайных условиях. Известно, что загрязнение является причиной большинства проблем и сбоев гидравлических систем.

Чистота гидравлики Загрязнением является любое вещество, опасное для гидросистемы: -Вода -Воздух -Частицы -Кварцевая пыль, в форме грязи (прочнее любого металла) Загрязнения очень малы по сравнению, например, с человеческим волосом. Загрязнения поступают в гидросистему: -Через цилиндры -Через сапун гидробака -Во время ТО

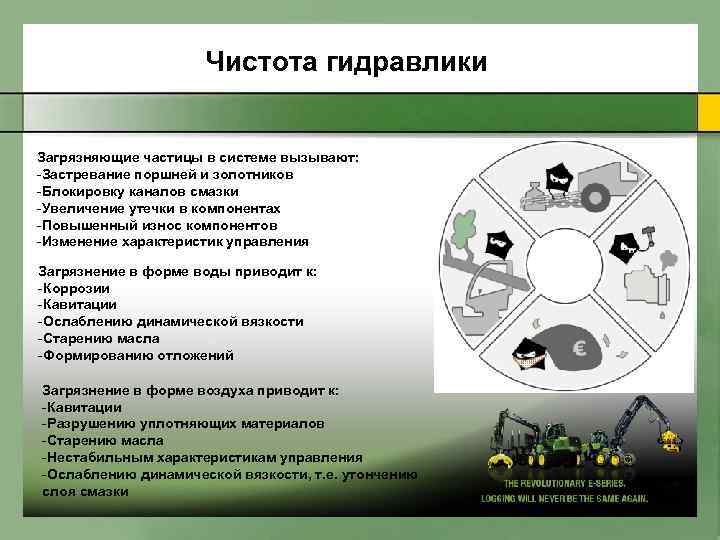

Чистота гидравлики Загрязняющие частицы в системе вызывают: -Застревание поршней и золотников -Блокировку каналов смазки -Увеличение утечки в компонентах -Повышенный износ компонентов -Изменение характеристик управления Загрязнение в форме воды приводит к: -Коррозии -Кавитации -Ослаблению динамической вязкости -Старению масла -Формированию отложений Загрязнение в форме воздуха приводит к: -Кавитации -Разрушению уплотняющих материалов -Старению масла -Нестабильным характеристикам управления -Ослаблению динамической вязкости, т. е. утончению слоя смазки

Допустимые границы

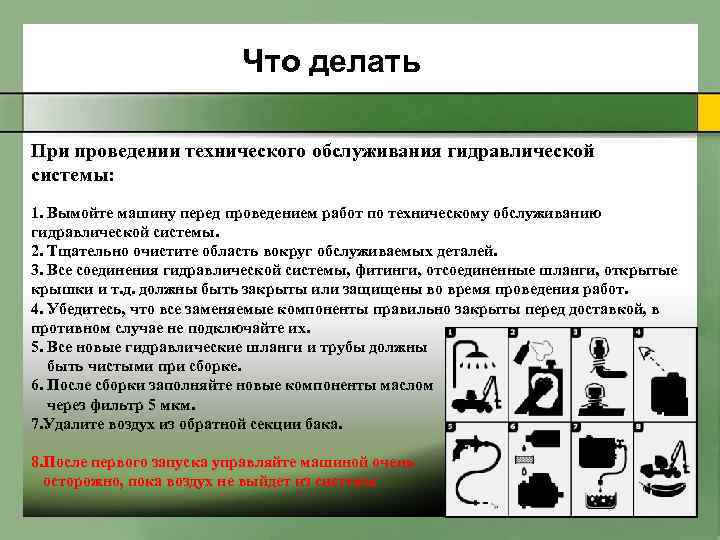

Что делать При проведении технического обслуживания гидравлической системы: 1. Вымойте машину перед проведением работ по техническому обслуживанию гидравлической системы. 2. Тщательно очистите область вокруг обслуживаемых деталей. 3. Все соединения гидравлической системы, фитинги, отсоединенные шланги, открытые крышки и т. д. должны быть закрыты или защищены во время проведения работ. 4. Убедитесь, что все заменяемые компоненты правильно закрыты перед доставкой, в противном случае не подключайте их. 5. Все новые гидравлические шланги и трубы должны быть чистыми при сборке. 6. После сборки заполняйте новые компоненты маслом через фильтр 5 мкм. 7. Удалите воздух из обратной секции бака. 8. После первого запуска управляйте машиной очень осторожно, пока воздух не выйдет из системы

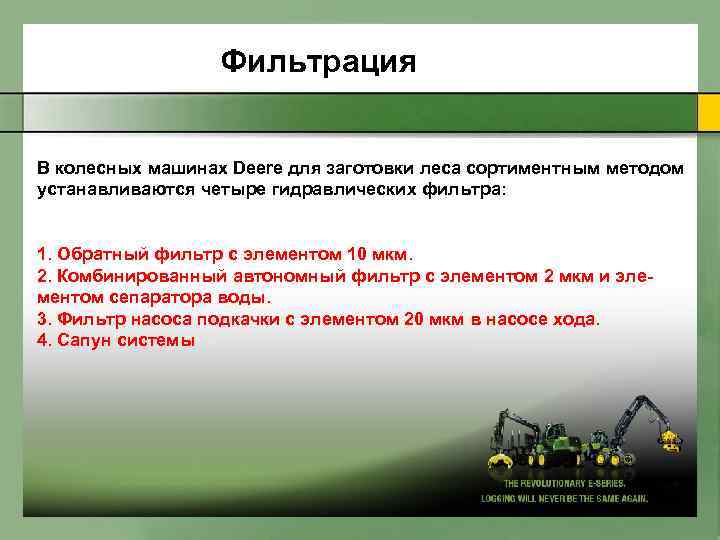

Фильтрация В колесных машинах Deere для заготовки леса сортиментным методом устанавливаются четыре гидравлических фильтра: 1. Обратный фильтр с элементом 10 мкм. 2. Комбинированный автономный фильтр с элементом 2 мкм и элементом сепаратора воды. 3. Фильтр насоса подкачки с элементом 20 мкм в насосе хода. 4. Сапун системы

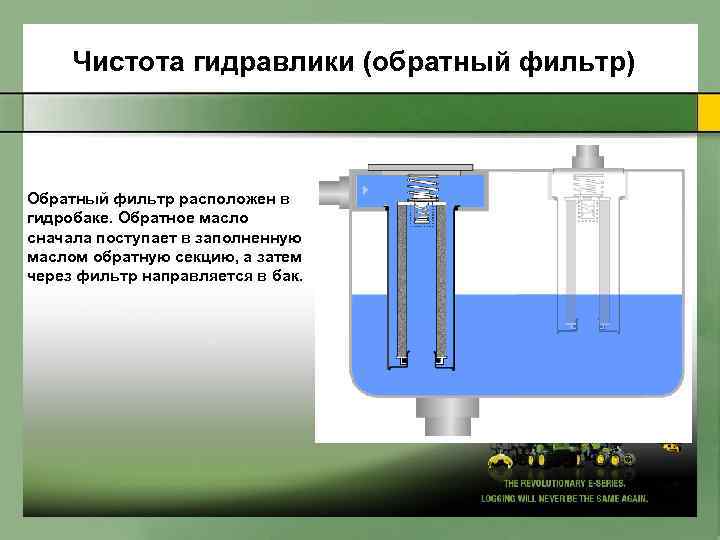

Чистота гидравлики (обратный фильтр) Обратный фильтр расположен в гидробаке. Обратное масло сначала поступает в заполненную маслом обратную секцию, а затем через фильтр направляется в бак.

Автономный фильтр При автономной фильтрации через фильтр проходит лишь небольшой поток. Это позволяет использовать элемент с большой фильтрующей способностью. Он фильтрует небольшие частицы и отложения, проходящие через обратный фильтр. Обычно оно протекает через дроссель в 1 мм со скоростью 2… 3 л/мин. Автономный фильтр оснащается элементом, способным фильтровать свободную воду из масла.

Чистота гидравлики (сапун) Уровень масла в гидробаке различается в зависимости от положения цилиндров. Соответственно изменяется объём воздуха в баке, т. е. воздух должен входить и выходить из бака. Поэтому необходим сапун. В сапун входит фильтр, уменьшающий загрязнение через воздух. Неисправный или загрязнённый сапун пропускает большое количество загрязнений в систему, что может привести к поломке.

Чистота гидравлики, гидробак В гидробаке содержится гидравлическое масло. В колесных машинах Deere для заготовки леса сортиментным методом бак состоит из двух секций. Масло возвращается в обратную секцию и через возвратный фильтр направляется в сам бак. Гидравлический бак состоит из: 1. Бак 2. Обратная секция 3. Обратный фильтр 4. Автономный фильтр 5. Сапун 6. Боковое стекло для уровня масла 7. Датчик низкого уровня масла 8. Датчик температуры масла 9. Датчик давления в обратной линии

Чистота гидравлики Вопросы?
