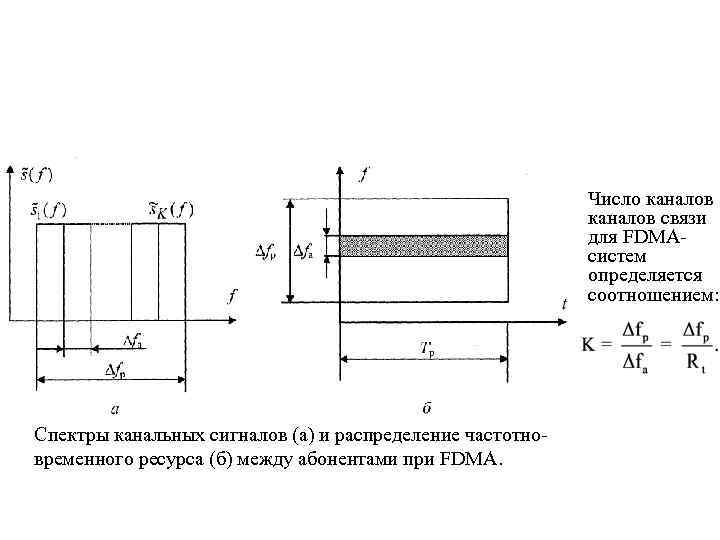

Число каналов связи для FDMAсистем определяется соотношением: Спектры

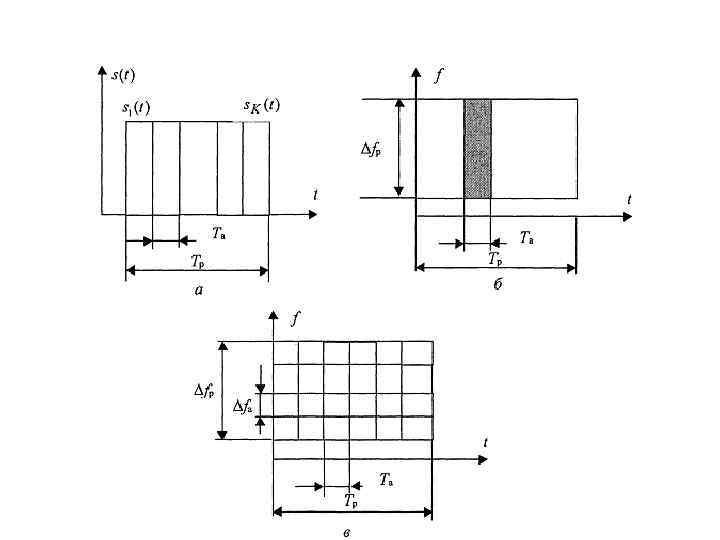

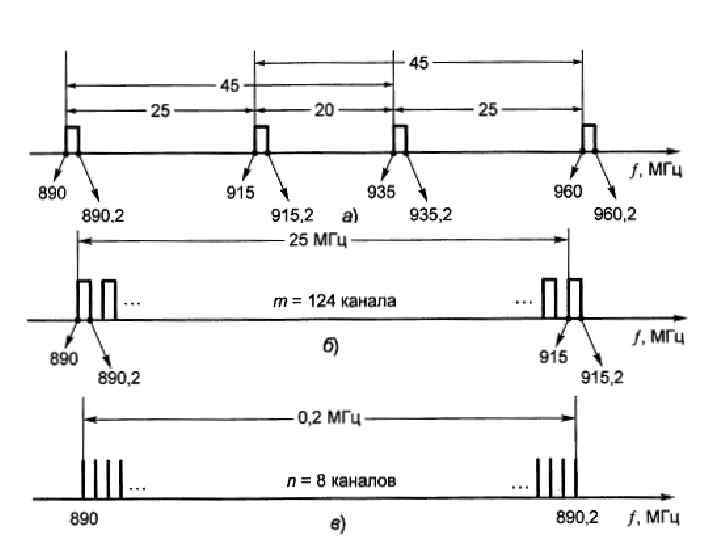

Число каналов связи для FDMAсистем определяется соотношением: Спектры канальных сигналов (а) и распределение частотновременного ресурса (б) между абонентами при FDMA.

ОБОБЩЕННАЯ СТРУКТУРНАЯ СХЕМА ПЕЙДЖИНГОВОЙ СИСТЕМЫ СВЯЗИ - ТПВ – терминал персонального вызова; - КСПВ – контроллер сети персонального вызова; - ЦЭи. О – центр эксплуатации и обслуживания; - КЗОВ – контроллер зоны обслуживания вызовов; - БС – базовая станция; - АП – абонентский приемник.

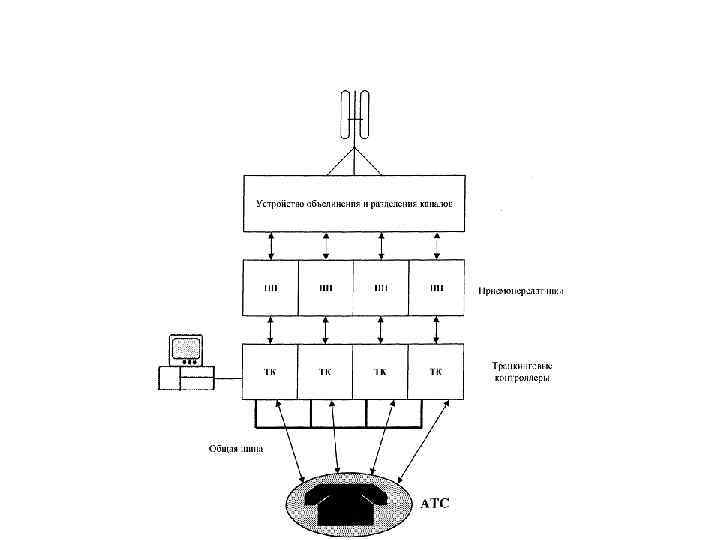

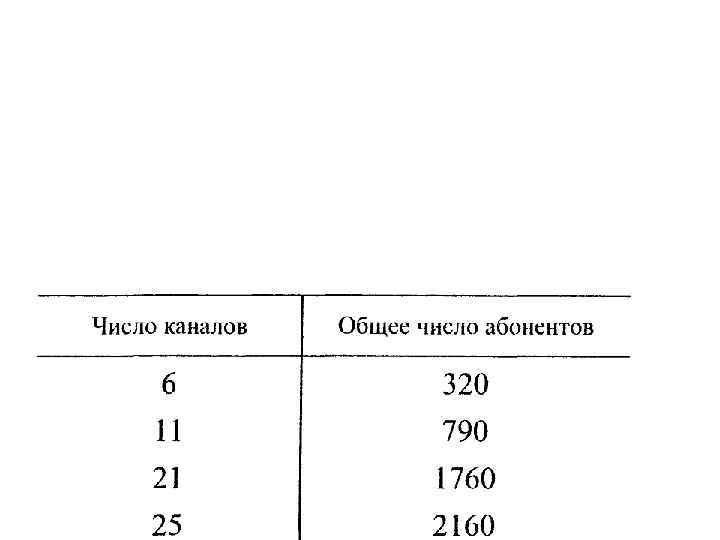

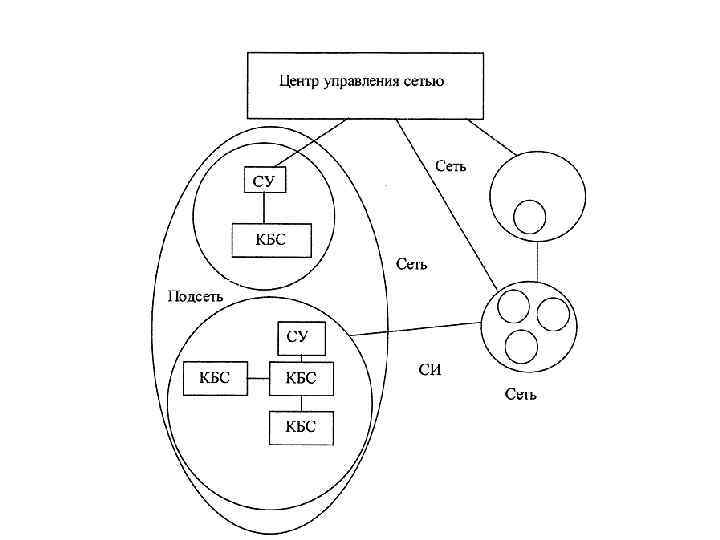

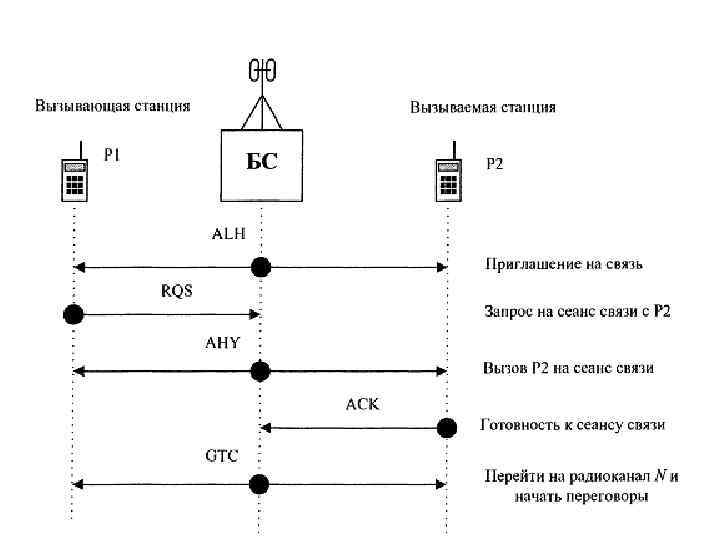

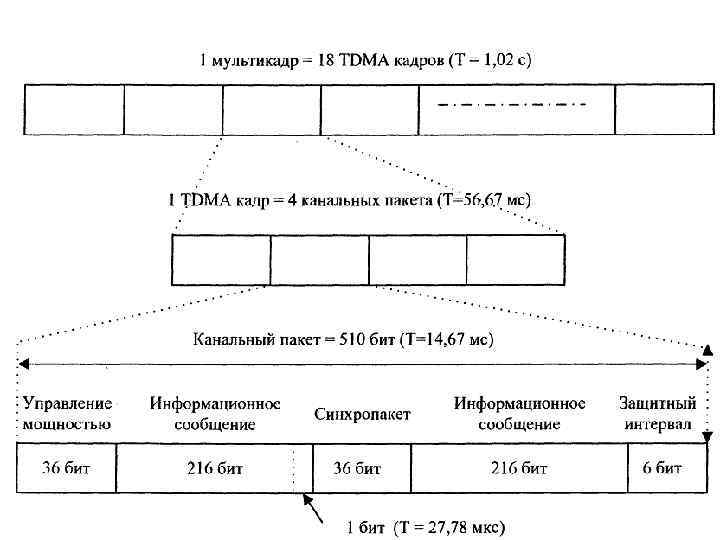

ОБОБЩЕННАЯ СТРУКТУРНАЯ СХЕМА ТРАНКИНГОВОЙ СВЯЗИ

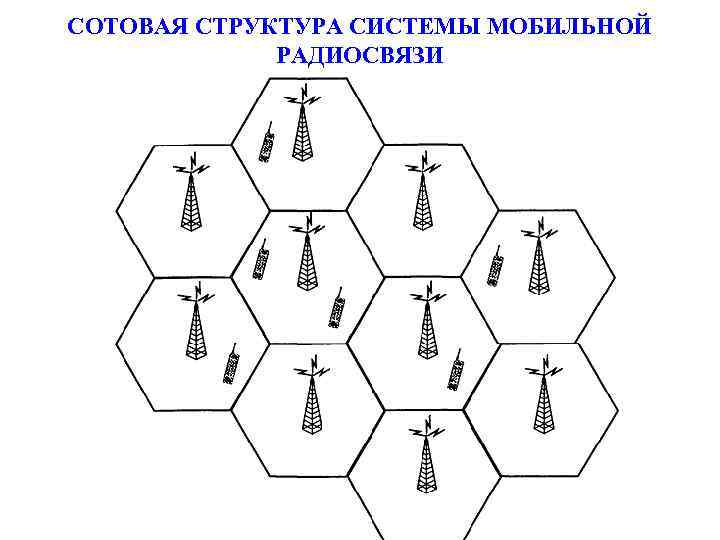

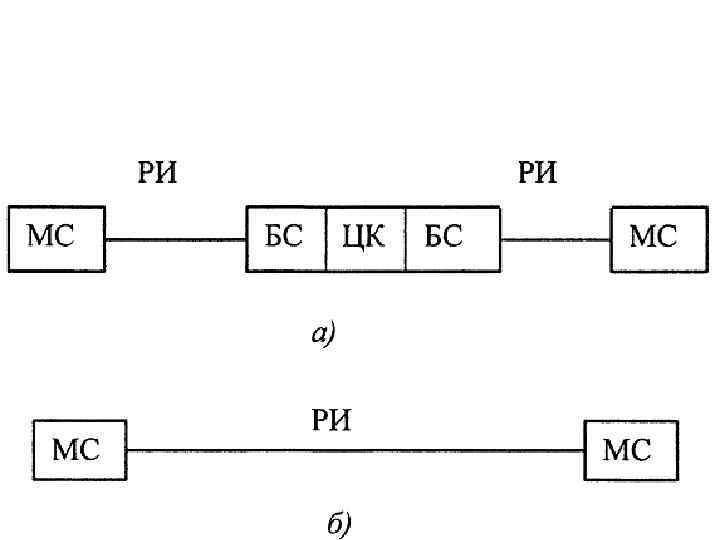

СОТОВАЯ СТРУКТУРА СИСТЕМЫ МОБИЛЬНОЙ РАДИОСВЯЗИ

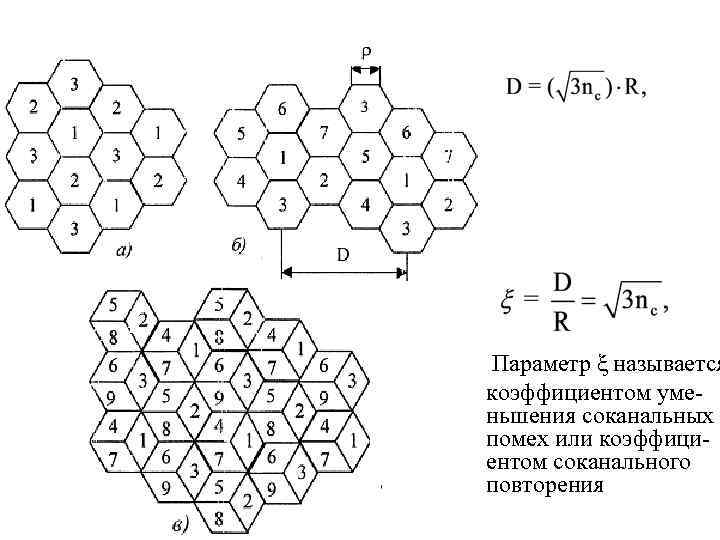

Параметр ξ называется коэффициентом уменьшения соканальных помех или коэффициентом соканального повторения

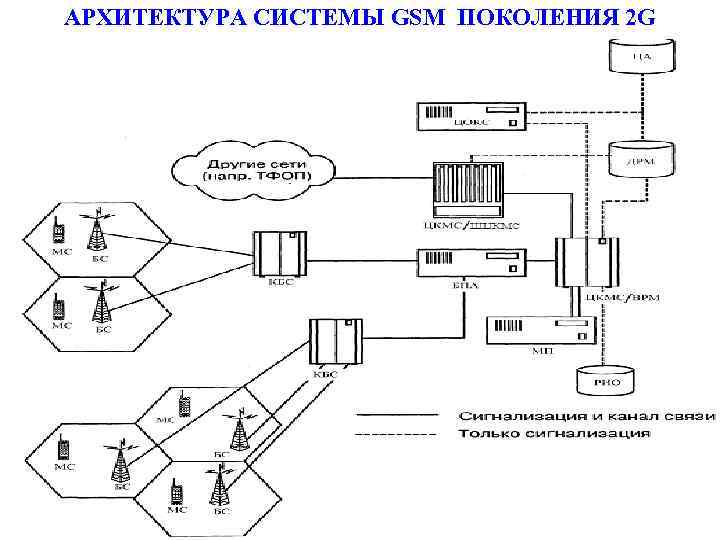

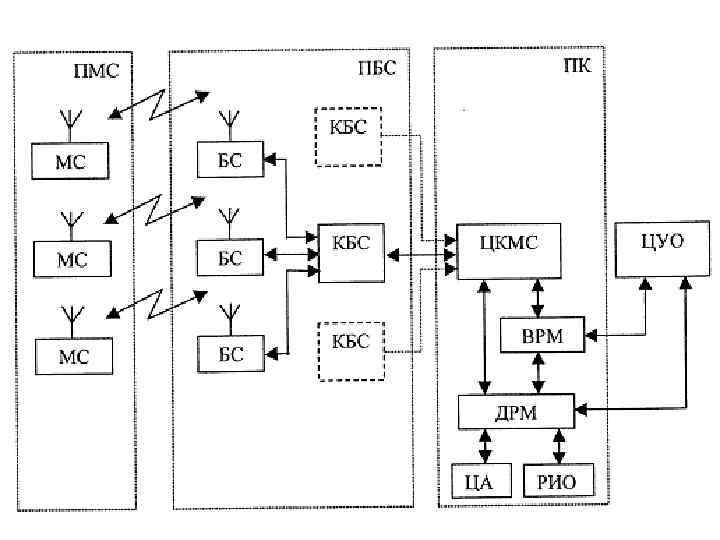

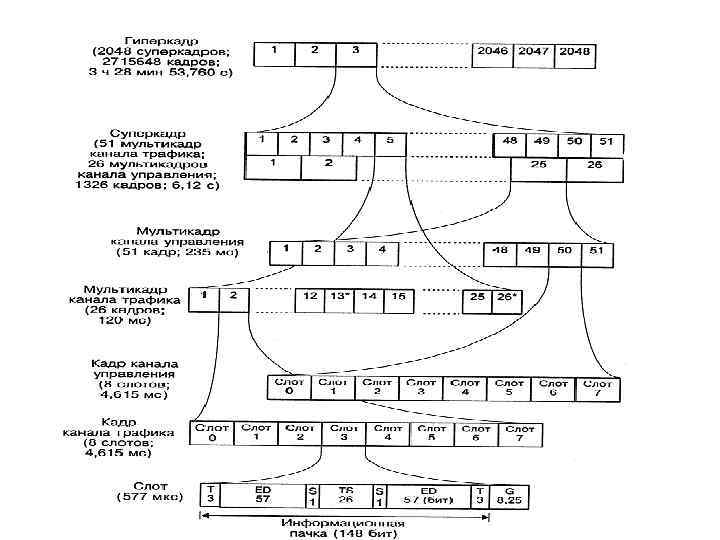

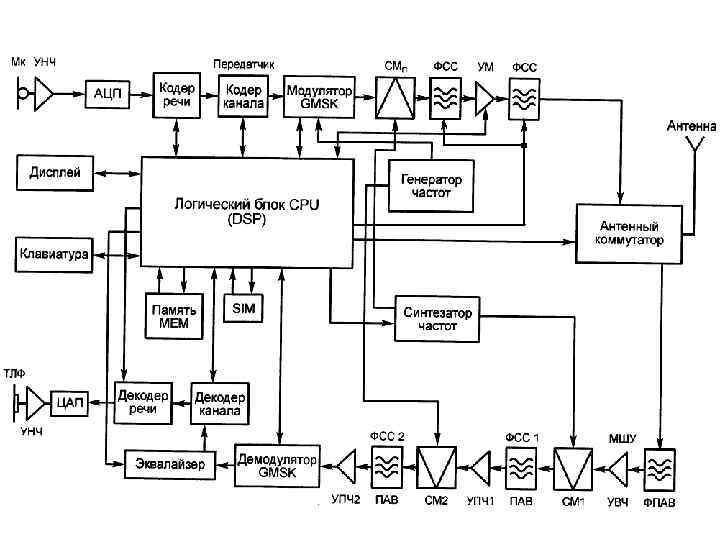

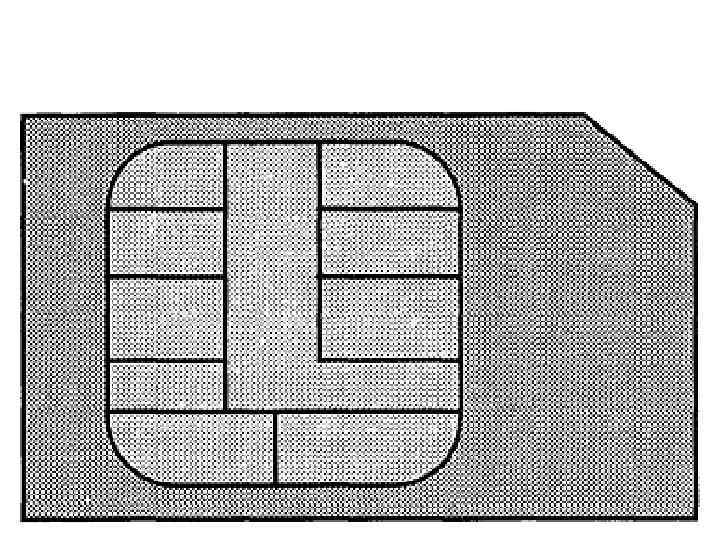

АРХИТЕКТУРА СИСТЕМЫ GSM ПОКОЛЕНИЯ 2 G

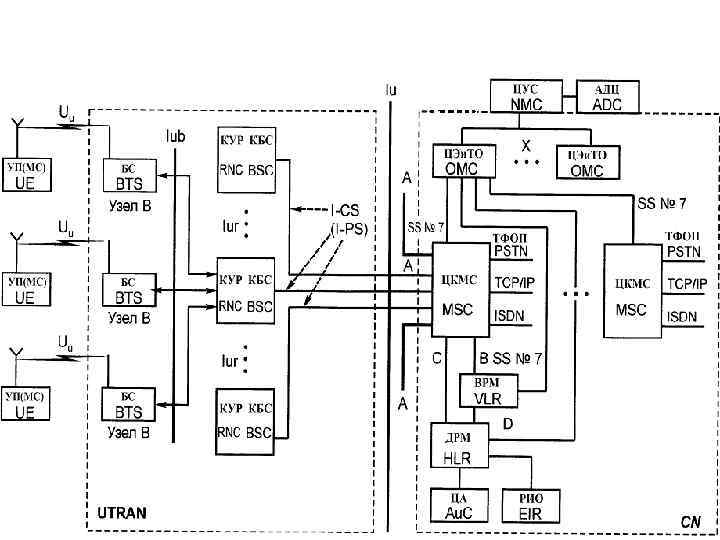

РАСПРЕДЕЛЕННАЯ СЕТЕВАЯ АРХИТЕКТУРА UMTS

РАСЧЕТ СЕТЕЙ ССМС При расчете сетей подвижной связи решаются три основные задачи - определение числа каналов связи в соте, расчет емкости сети подвижной связи и оценка пропускной способности узла коммутации GPRS (General Packet Radio Service) – технологии пакетной передачи данных. Расчет емкости СПС с коммутацией каналов Расстояние D (защитный интервал) между центрами сот, в которых разрешено повторное использование частот, определяется как : где R – радиус окружности, описанной вокруг правильного шестиугольника; Зная общую величину частотного диапазона, выделяемого для определенной сотовой сети, можно определить число каналов в соте:

КЛАСТЕР С ШАБЛОНОМ 3/9

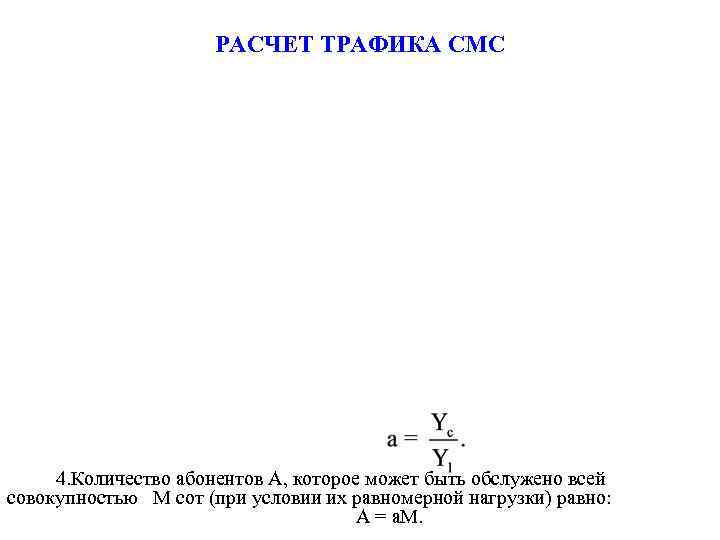

РАСЧЕТ ТРАФИКА СМС 4. Количество абонентов А, которое может быть обслужено всей совокупностью М сот (при условии их равномерной нагрузки) равно: А = а. М.

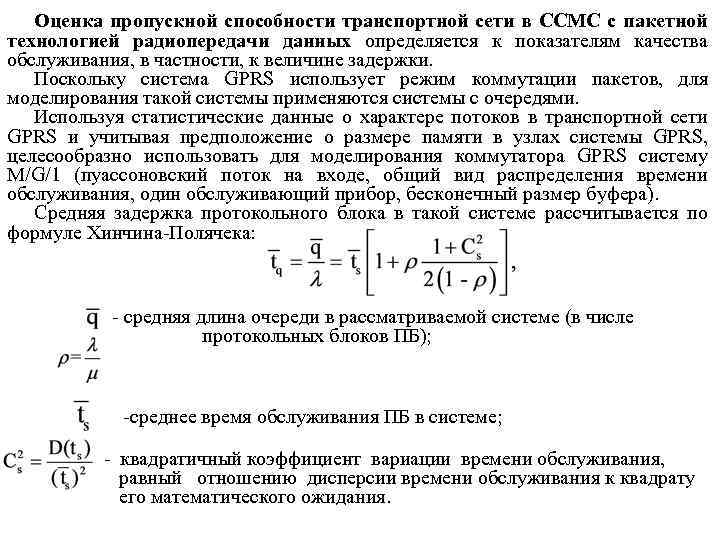

Оценка пропускной способности транспортной сети в ССМС с пакетной технологией радиопередачи данных определяется к показателям качества обслуживания, в частности, к величине задержки. Поскольку система GPRS использует режим коммутации пакетов, для моделирования такой системы применяются системы с очередями. Используя статистические данные о характере потоков в транспортной сети GPRS и учитывая предположение о размере памяти в узлах системы GPRS, целесообразно использовать для моделирования коммутатора GPRS систему M/G/1 (пуассоновский поток на входе, общий вид распределения времени обслуживания, один обслуживающий прибор, бесконечный размер буфера). Средняя задержка протокольного блока в такой системе рассчитывается по формуле Хинчина-Полячека: - средняя длина очереди в рассматриваемой системе (в числе протокольных блоков ПБ); -среднее время обслуживания ПБ в системе; - квадратичный коэффициент вариации времени обслуживания, равный отношению дисперсии времени обслуживания к квадрату его математического ожидания.

Для расчета задержек необходимо знать скорость передачи данных В на выходе GPRS, которая определяет интенсивность обслуживания как Если на вход коммутатора GPRS поступает пуассоновский поток, время обслуживания распределено по экспоненциальному закону, память бесконечна и используется один выходной канал (система массового обслуживания M/G/1). В этом случае, с учетом значений квадратичного коэффициента вариации, приведенных в таблице , выражение принимает вид: При этом скорость передачи в выходном канале узла GPRS при выбранной модели определяется выражением:

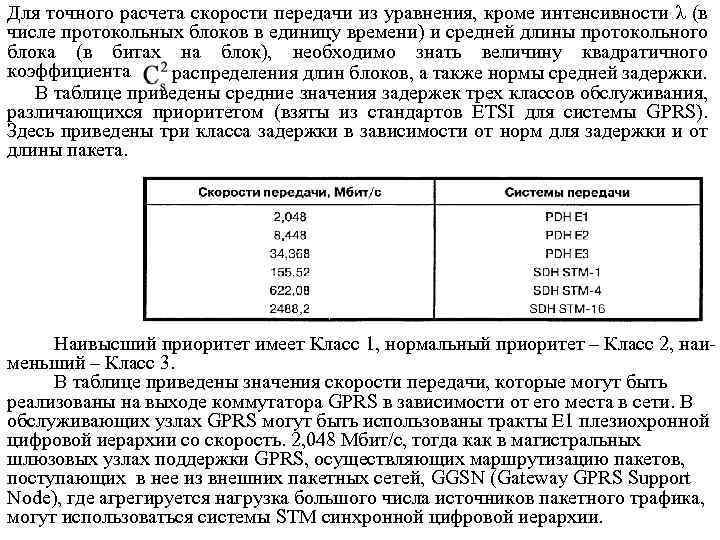

Для точного расчета скорости передачи из уравнения, кроме интенсивности λ (в числе протокольных блоков в единицу времени) и средней длины протокольного блока (в битах на блок), необходимо знать величину квадратичного коэффициента распределения длин блоков, а также нормы средней задержки. В таблице приведены средние значения задержек трех классов обслуживания, различающихся приоритетом (взяты из стандартов ETSI для системы GPRS). Здесь приведены три класса задержки в зависимости от норм для задержки и от длины пакета. Наивысший приоритет имеет Класс 1, нормальный приоритет – Класс 2, наименьший – Класс 3. В таблице приведены значения скорости передачи, которые могут быть реализованы на выходе коммутатора GPRS в зависимости от его места в сети. В обслуживающих узлах GPRS могут быть использованы тракты Е 1 плезиохронной цифровой иерархии со скорость. 2, 048 Мбит/с, тогда как в магистральных шлюзовых узлах поддержки GPRS, осуществляющих маршрутизацию пакетов, поступающих в нее из внешних пакетных сетей, GGSN (Gateway GPRS Support Node), где агрегируется нагрузка большого числа источников пакетного трафика, могут использоваться системы STM синхронной цифровой иерархии.

Расчет сети мобильной связи стандарта GSM-1800

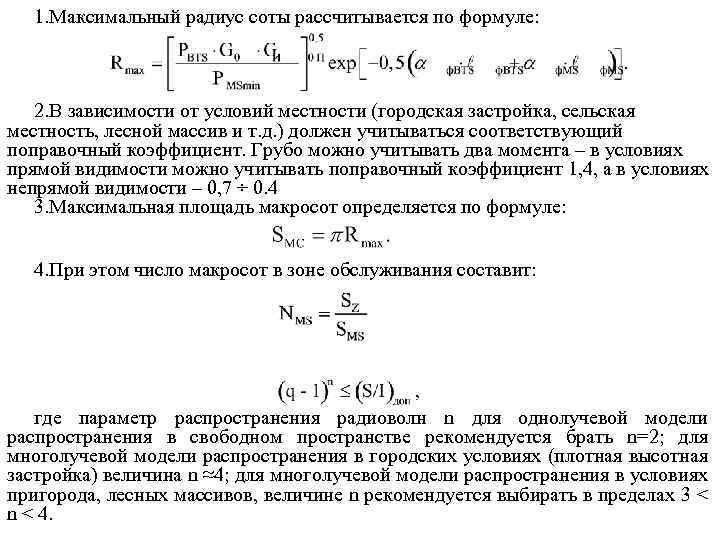

1. Максимальный радиус соты рассчитывается по формуле: 2. В зависимости от условий местности (городская застройка, сельская местность, лесной массив и т. д. ) должен учитываться соответствующий поправочный коэффициент. Грубо можно учитывать два момента – в условиях прямой видимости можно учитывать поправочный коэффициент 1, 4, а в условиях непрямой видимости – 0, 7 ÷ 0. 4 3. Максимальная площадь макросот определяется по формуле: 4. При этом число макросот в зоне обслуживания составит: где параметр распространения радиоволн n для однолучевой модели распространения в свободном пространстве рекомендуется брать n=2; для многолучевой модели распространения в городских условиях (плотная высотная застройка) величина n ≈4; для многолучевой модели распространения в условиях пригорода, лесных массивов, величинe n рекомендуется выбирать в пределах 3 < n < 4.

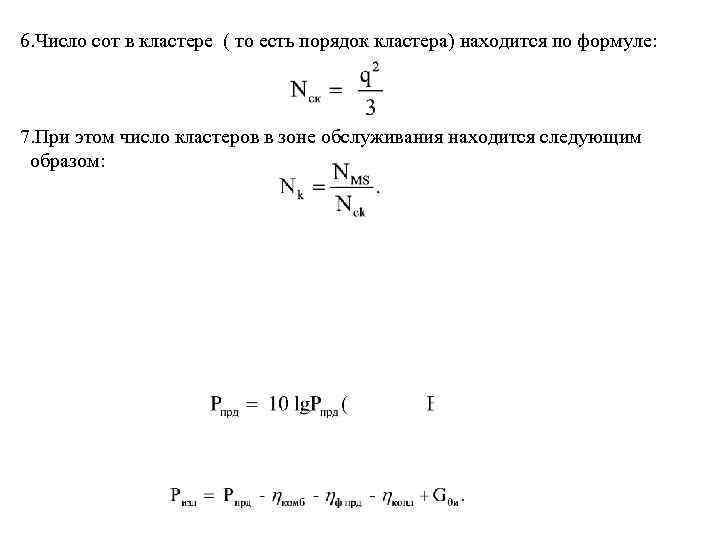

6. Число сот в кластере ( то есть порядок кластера) находится по формуле: 7. При этом число кластеров в зоне обслуживания находится следующим образом:

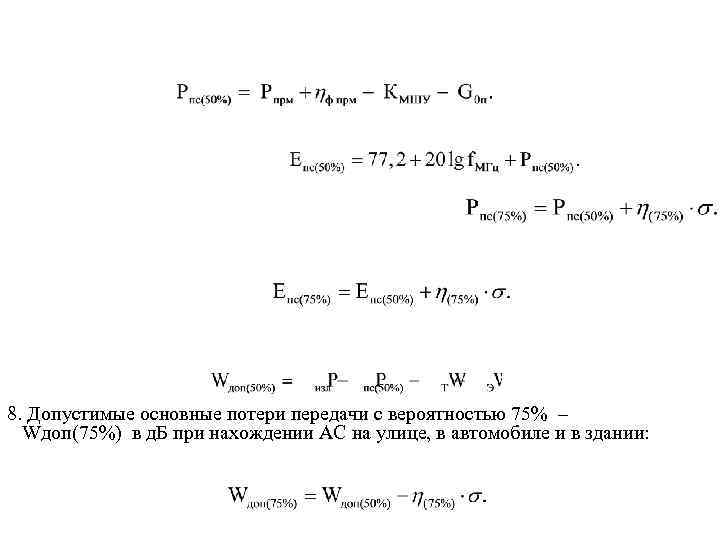

8. Допустимые основные потери передачи с вероятностью 75% – Wдоп(75%) в д. Б при нахождении АС на улице, в автомобиле и в здании:

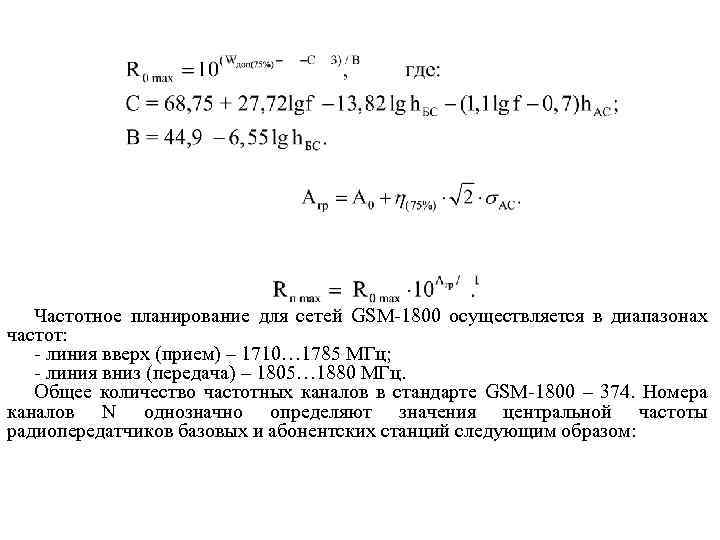

Частотное планирование для сетей GSM-1800 осуществляется в диапазонах частот: - линия вверх (прием) – 1710… 1785 МГц; - линия вниз (передача) – 1805… 1880 МГц. Общее количество частотных каналов в стандарте GSM-1800 – 374. Номера каналов N однозначно определяют значения центральной частоты радиопередатчиков базовых и абонентских станций следующим образом:

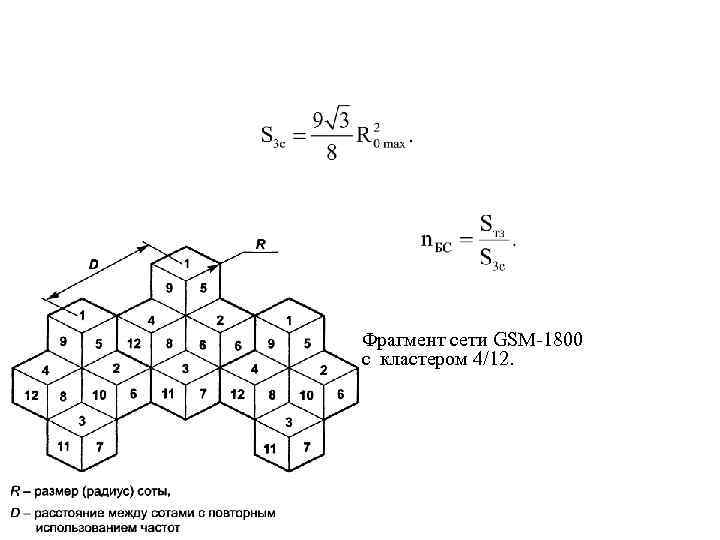

Фрагмент сети GSM-1800 с кластером 4/12.
