Червячные передачи — Зацепление с перекрещивающимися осями колес

Червячные передачи - Зацепление с перекрещивающимися осями колес (Обычно 90º) Основные параметры 1. Передаточное отношение 10… 80 2. Высокая точность и плавность 3. Передача может быть самотормозящейся 4. Низкий КПД грузовых передач (< 0, 5 ) 5. КПД кинематических передач 0. 7… 0. 92 6. Дороже и сложнее других зубчатых передач 7. Передаваемая мощность не более 50 к. Вт, (в авиации 5… 10 к. Вт) 8. Применение: грузоподъемные машины, станкостроение, машиностроение

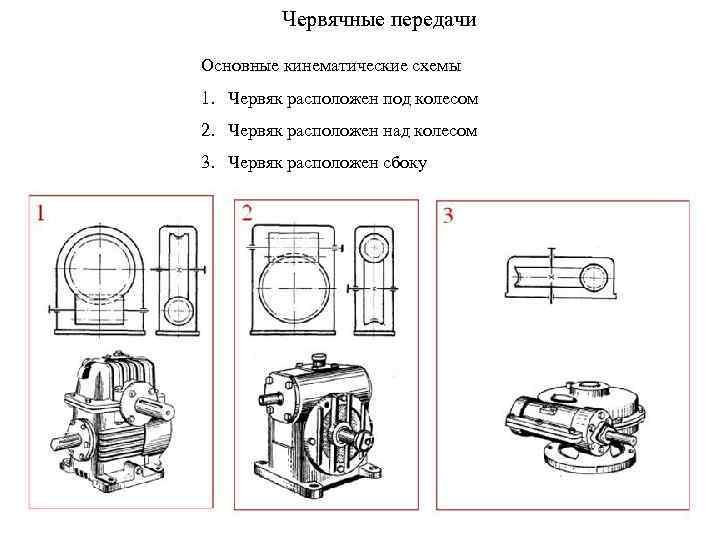

Червячные передачи Основные кинематические схемы 1. Червяк расположен под колесом 2. Червяк расположен над колесом 3. Червяк расположен сбоку

Червячные передачи Геометрия и кинематика Бронза Сталь а) передача с цилиндрическим червяком (архимедовы, конволютные и эвольвентные) б) передача с глобоидным червяком (большая нагрузочная способность)

Геометрия червяка

Червячные передачи Геометрия и кинематика

Червячные передачи

Червячные передачи Скольжение в зацеплении Основные виды повреждения червячных передач это износ и заедание, вызванные высокими скоростями скольжения

Червячные передачи

Червячные передачи Основы расчета на прочность 1. Расчеты на контактную прочность

Основы расчета на прочность 2. Порядок проектировочного расчета 2. 1. Выбрать материал червяка и червячного колеса 2. 2. Определить передаточное отношение 2. 3. Определить числа зубьев колес и число заходов 2. 4 Назначить угловую ширину червячного венца 2. 5. Определить приближенно межосевое расстояние и согласовать его со стандартным значением 2. 6. Рассчитать геометрию колес передачи 2. 7. Определить значение скорости скольжения и, если она отличается от предварительно принятой, проверить целесообразность применения выбранного материала 3. Проводят проверку контактных напряжений

Основы расчета на прочность 4. Проверочный расчет на прочность по напряжениям изгиба

Основы расчета на прочность Допускаемые напряжения в расчетах червячных передач

Допускаемые напряжения в расчетах червячных передач

Червячный редуктор

?
