Червячные передачи Цель занятия: — Устройство червячных передач;

Червячные передачи Цель занятия: - Устройство червячных передач; - Назначение червячных передач; - Классификация червячных передач; - Геометрические параметры червячных передач.

Устройство червячных передач Кинематическая пара состоящее из червяка и червячного колеса для передачи вращения между валами оси которых скрещиваются под углом 900 называется червячной передачей. Ведущим звеном является – червяк.

Классификация червячных передач Различают два вида червячных передач: Цилиндрические червяки – с цилиндрическими червяками; Глобойдные червяки – с глобойдными червяками; Глобойдный червяк – это червяк витки коотрой расположены на глобойдной поверхности. Это передача имеет повышенную нагрузочную способность по сравнению с цилиндрическими червяками так как в глобойдных передачах в зацеплении находится большее число зубьев червяка и колеса. Глобойдные передачи требуют повышеной точности изготовления и монтажа. Эти передачи применяют реже цилиндрических

Виды червячных передач по форме профиля витка: - архимедов червяк – это цилиндрический червяк, с профилем витка тропециодальной резьбы; -конволютный червяк – это цилиндрический червяк, с профилем витка удлиненной или укороченной эвольвентой; -эвольвентный червяк – это цилиндрический червяк, с профилем витка эвольвенты.

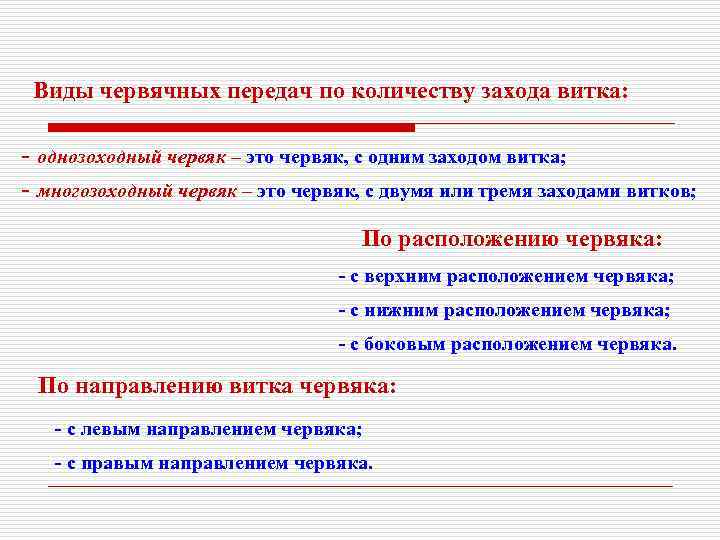

Виды червячных передач по количеству захода витка: - однозоходный червяк – это червяк, с одним заходом витка; - многозоходный червяк – это червяк, с двумя или тремя заходами витков; По расположению червяка: - с верхним расположением червяка; - с нижним расположением червяка; - с боковым расположением червяка. По направлению витка червяка: - с левым направлением червяка; - с правым направлением червяка.

Достоинства червячных передач: - Возможность получения больших передаточных чисел для одной пары u=8… 80 иногда достигает до 120; - Плавность и бесшумность работы; - Возможность выполнения самоторможения передачи; - Компактность и сравнительно небольшая масса конструкции передачи. Недостатки червячных передач: - Сравнительно невысокий КПД η=0, 7… 0, 85; - Небольшие передаваемые мощности до 50… 100 к. Вт; - Сильный нагрев передачи при длительной работе; - Необходимость применения для колеса дорогих антифрикционных материалов.

Применение червячной передачи: Червячные передачи применяют в машиностроении, приборостроении для передачи движения между валами оси которых перекрещиваются. Червячные передачи применяют в приводах траллейбуса, в грузовых лифтах и. т. д. Материал изготовления червячной передачи: Червяки изготовляют из стали марок (45; 50) или легированной стали марки (20 х; 40 хн ; 12 х. Н 3 А и. т. д. ). В неответствен тихоходных передачах применяют серый чугун. Червячное колесо изготовляют только из антифрикционных сплавов. При скоростях до 2 м/с и больших диаметрах колес используют серый чугун марки (СЧ 15 -32; СЧ-18 -36); при скоростях до 6 м/с применяют бронзы марок (БРОФ 10 -1) (ОНФ; ОЦС 6 -6 -3) или безоловянную бронзу марки (Бр. АЖ-9 -4 Л; АЖН 10 -4 -4 Л) или латуни марок (ЛАЖМЦ 66 -6 -3 -2).
