ЧЕРНІВЕЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ім. Ю. ФЕДЬКОВИЧА КАФЕДРА КОМП’ЮТЕРНИХ СИСТЕМ ТА МЕРЕЖ Дипломний проект USB-вольтметр ЧЕРНІВЕЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ім. Ю. ФЕДЬКОВИЧА КАФЕДРА КОМП’ЮТЕРНИХ СИСТЕМ ТА МЕРЕЖ Дипломний проект USB-вольтметр Виконав: студент 542 Б групи Мурмилюк Ігор Керівник: асистент кафедри КСМ Гуржуй Р. Д. 2015 р.

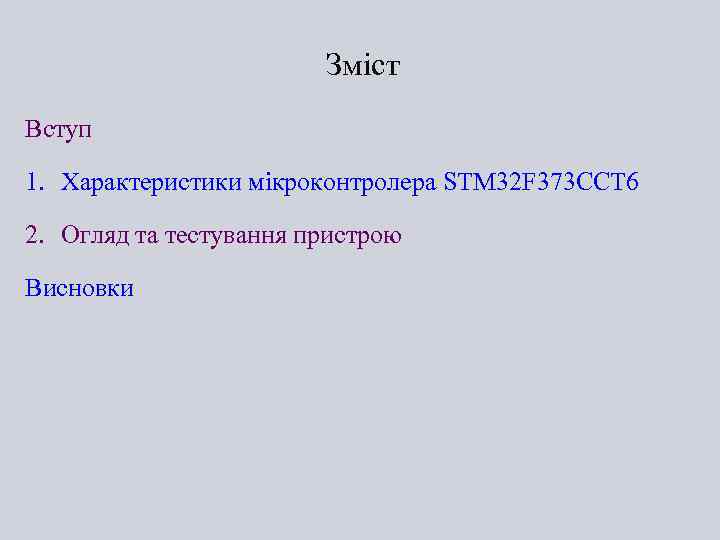

Зміст Вступ 1. Характеристики мікроконтролера STM 32 F 373 CCT 6 2. Огляд та Зміст Вступ 1. Характеристики мікроконтролера STM 32 F 373 CCT 6 2. Огляд та тестування пристрою Висновки

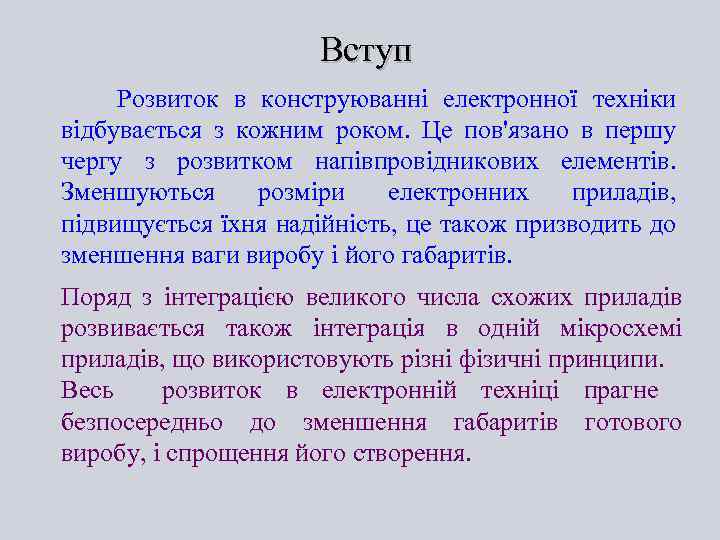

Вступ Розвиток в конструюванні електронної техніки відбувається з кожним роком. Це пов'язано в першу Вступ Розвиток в конструюванні електронної техніки відбувається з кожним роком. Це пов'язано в першу чергу з розвитком напівпровідникових елементів. Зменшуються розміри електронних приладів, підвищується їхня надійність, це також призводить до зменшення ваги виробу і його габаритів. Поряд з інтеграцією великого числа схожих приладів розвивається також інтеграція в одній мікросхемі приладів, що використовують різні фізичні принципи. Весь розвиток в електронній техніці прагне безпосередньо до зменшення габаритів готового виробу, і спрощення його створення.

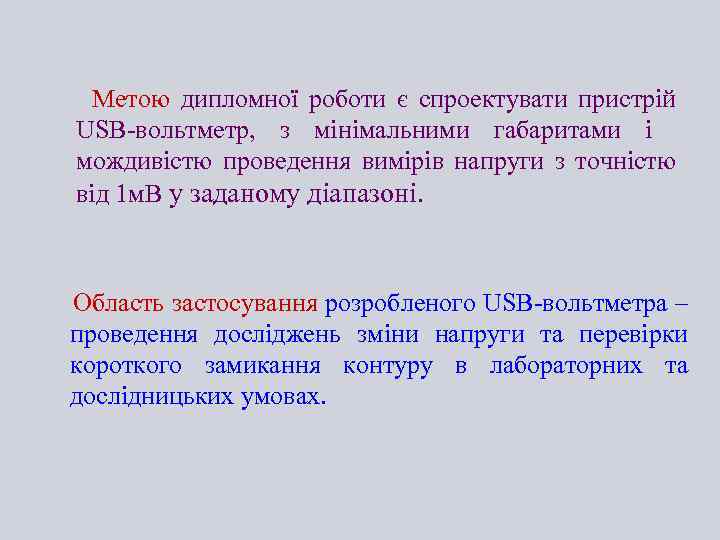

Метою дипломної роботи є спроектувати пристрій USB-вольтметр, з мінімальними габаритами і мождивістю проведення вимірів Метою дипломної роботи є спроектувати пристрій USB-вольтметр, з мінімальними габаритами і мождивістю проведення вимірів напруги з точністю від 1 м. В у заданому діапазоні. Область застосування розробленого USB-вольтметра – проведення досліджень зміни напруги та перевірки короткого замикання контуру в лабораторних та дослідницьких умовах.

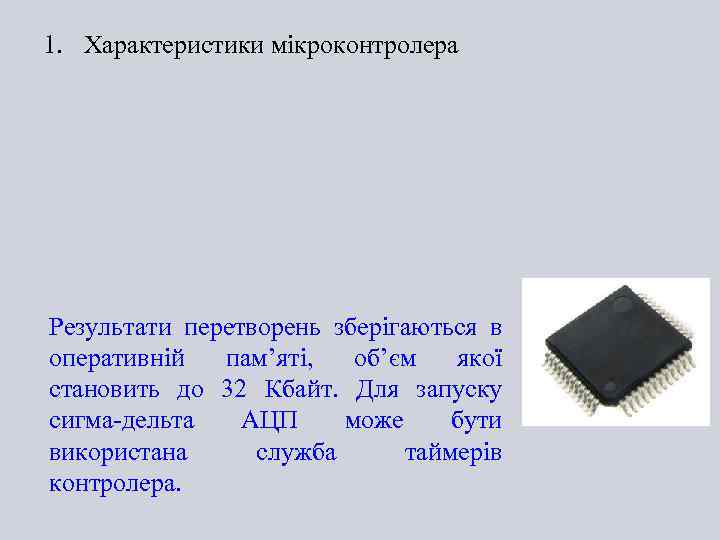

1. Характеристики мікроконтролера Результати перетворень зберігаються в оперативній пам’яті, об’єм якої становить до 32 1. Характеристики мікроконтролера Результати перетворень зберігаються в оперативній пам’яті, об’єм якої становить до 32 Кбайт. Для запуску сигма-дельта АЦП може бути використана служба таймерів контролера.

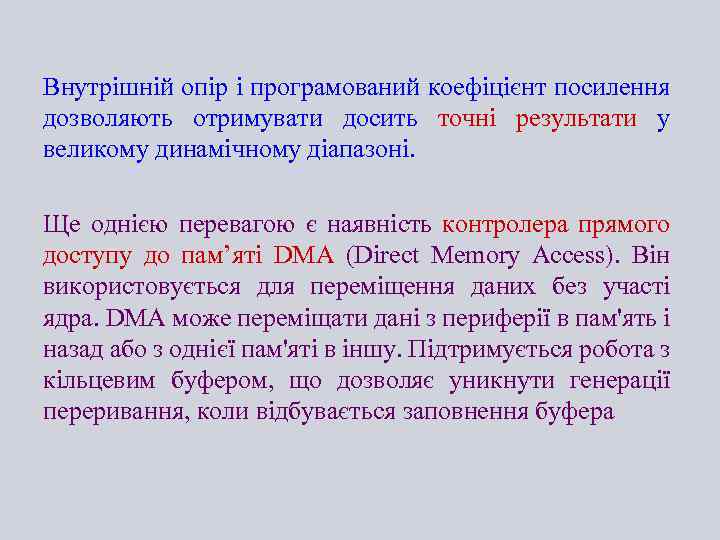

Внутрішній опір і програмований коефіцієнт посилення дозволяють отримувати досить точні результати у великому динамічному Внутрішній опір і програмований коефіцієнт посилення дозволяють отримувати досить точні результати у великому динамічному діапазоні. Ще однією перевагою є наявність контролера прямого доступу до пам’яті DMA (Direct Memory Access). Він використовується для переміщення даних без участі ядра. DMA може переміщати дані з периферії в пам'ять і назад або з однієї пам'яті в іншу. Підтримується робота з кільцевим буфером, що дозволяє уникнути генерації переривання, коли відбувається заповнення буфера

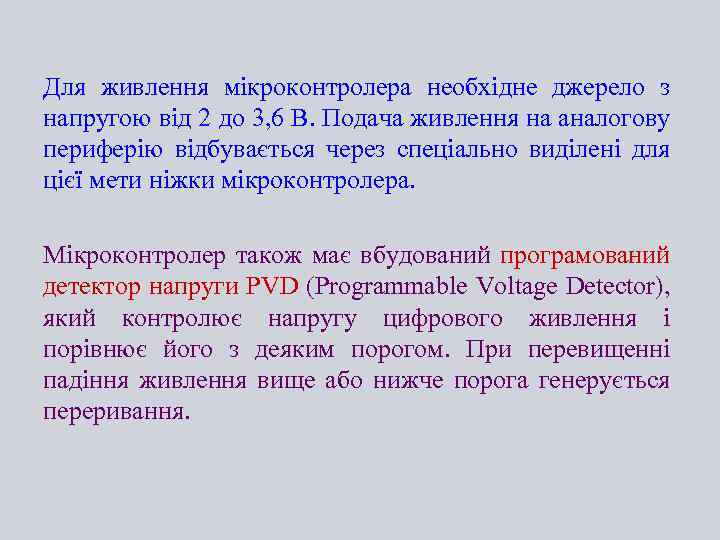

Для живлення мікроконтролера необхідне джерело з напругою від 2 до 3, 6 В. Подача Для живлення мікроконтролера необхідне джерело з напругою від 2 до 3, 6 В. Подача живлення на аналогову периферію відбувається через спеціально виділені для цієї мети ніжки мікроконтролера. Мікроконтролер також має вбудований програмований детектор напруги PVD (Programmable Voltage Detector), який контролює напругу цифрового живлення і порівнює його з деяким порогом. При перевищенні падіння живлення вище або нижче порога генерується переривання.

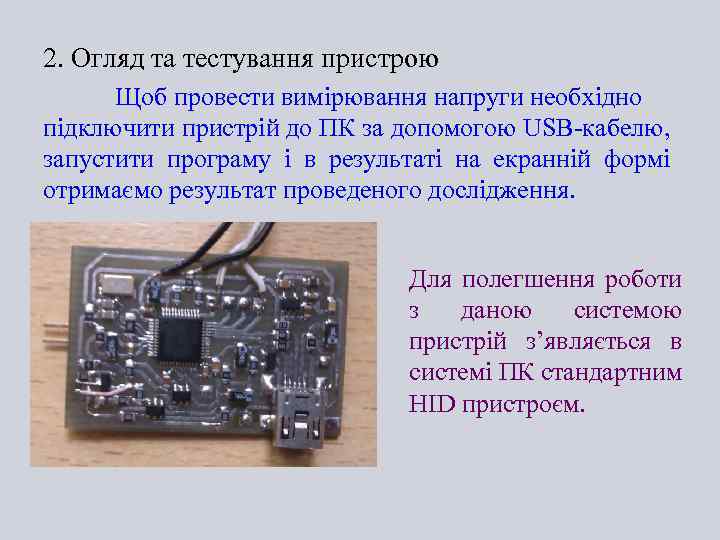

2. Огляд та тестування пристрою Щоб провести вимірювання напруги необхідно підключити пристрій до ПК 2. Огляд та тестування пристрою Щоб провести вимірювання напруги необхідно підключити пристрій до ПК за допомогою USB-кабелю, запустити програму і в результаті на екранній формі отримаємо результат проведеного дослідження. Для полегшення роботи з даною системою пристрій з’являється в системі ПК стандартним HID пристроєм.

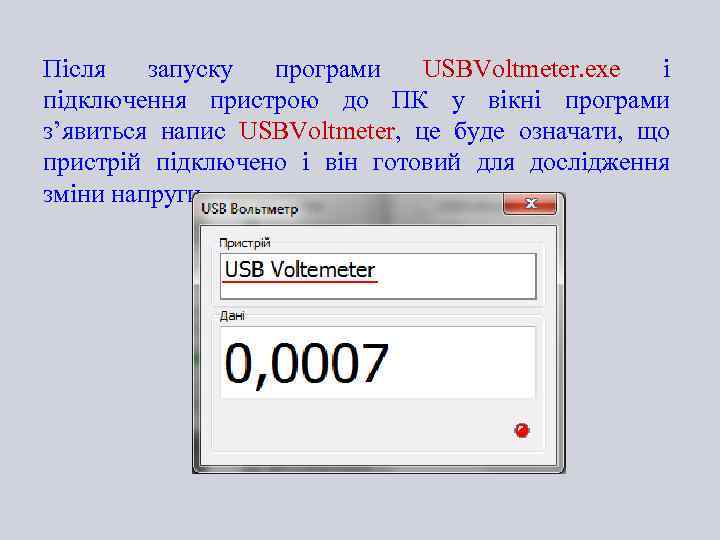

Після запуску програми USBVoltmeter. exe і підключення пристрою до ПК у вікні програми з’явиться Після запуску програми USBVoltmeter. exe і підключення пристрою до ПК у вікні програми з’явиться напис USBVoltmeter, це буде означати, що пристрій підключено і він готовий для дослідження зміни напруги

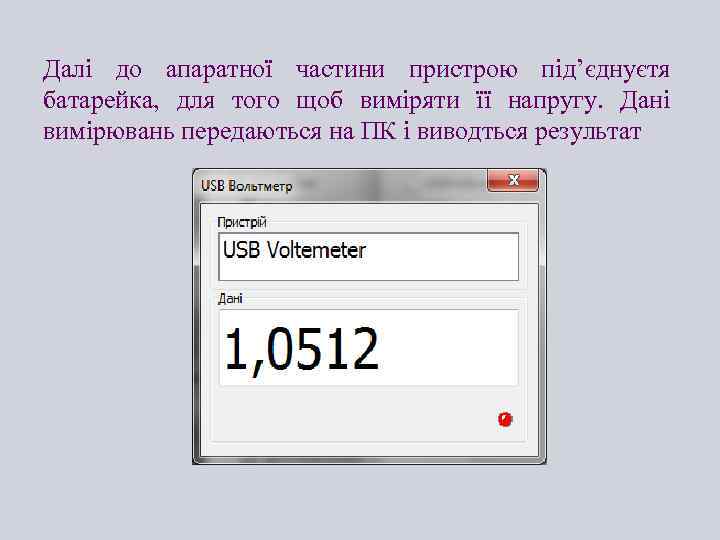

Далі до апаратної частини пристрою під’єднуєтя батарейка, для того щоб виміряти її напругу. Дані Далі до апаратної частини пристрою під’єднуєтя батарейка, для того щоб виміряти її напругу. Дані вимірювань передаються на ПК і виводться результат

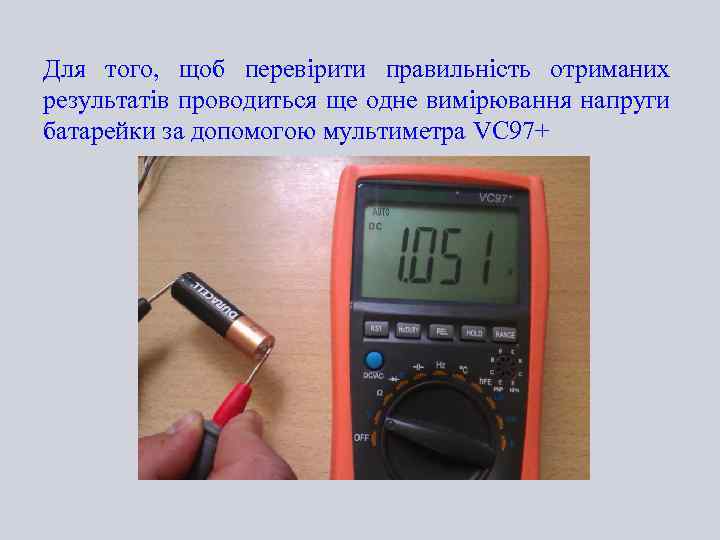

Для того, щоб перевірити правильність отриманих результатів проводиться ще одне вимірювання напруги батарейки за Для того, щоб перевірити правильність отриманих результатів проводиться ще одне вимірювання напруги батарейки за допомогою мультиметра VC 97+

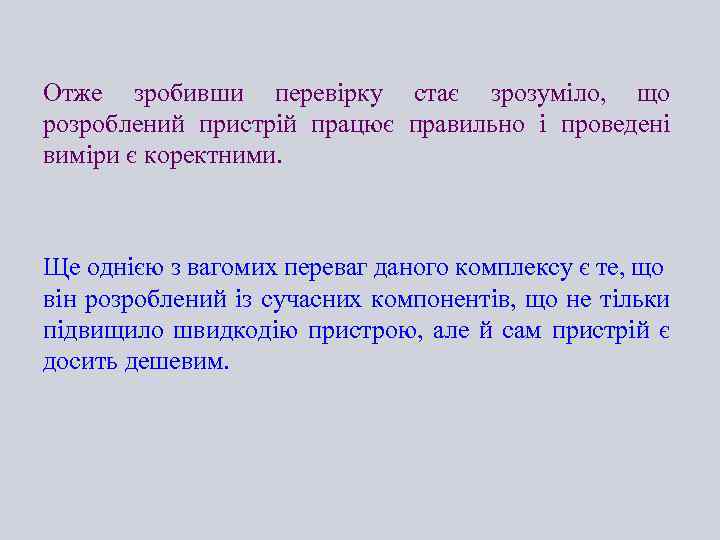

Отже зробивши перевірку стає зрозуміло, що розроблений пристрій працює правильно і проведені виміри є Отже зробивши перевірку стає зрозуміло, що розроблений пристрій працює правильно і проведені виміри є коректними. Ще однією з вагомих переваг даного комплексу є те, що він розроблений із сучасних компонентів, що не тільки підвищило швидкодію пристрою, але й сам пристрій є досить дешевим.

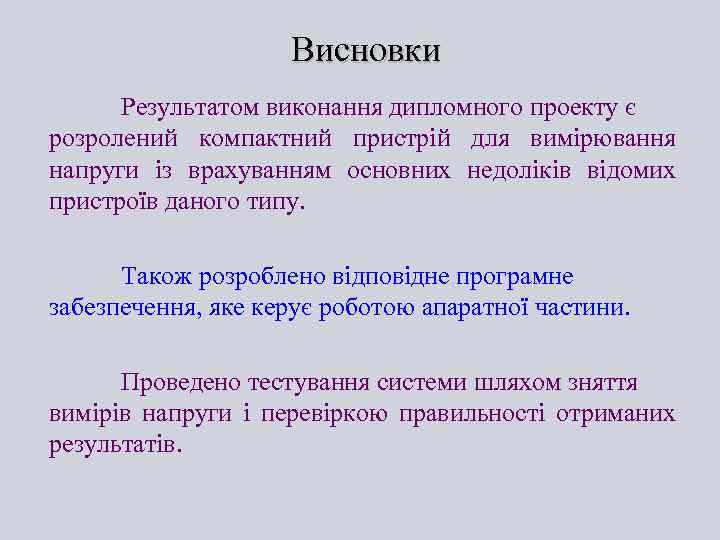

Висновки Результатом виконання дипломного проекту є розролений компактний пристрій для вимірювання напруги із врахуванням Висновки Результатом виконання дипломного проекту є розролений компактний пристрій для вимірювання напруги із врахуванням основних недоліків відомих пристроїв даного типу. Також розроблено відповідне програмне забезпечення, яке керує роботою апаратної частини. Проведено тестування системи шляхом зняття вимірів напруги і перевіркою правильності отриманих результатів.
