ЧЕРЧЕНИЕ Тема 4. Чертежи деталей. Условности и упрощения Учебное пособие для подготовки по профессии «помощник машиниста тепловоза, электровоза» А. В. Ломакин 1

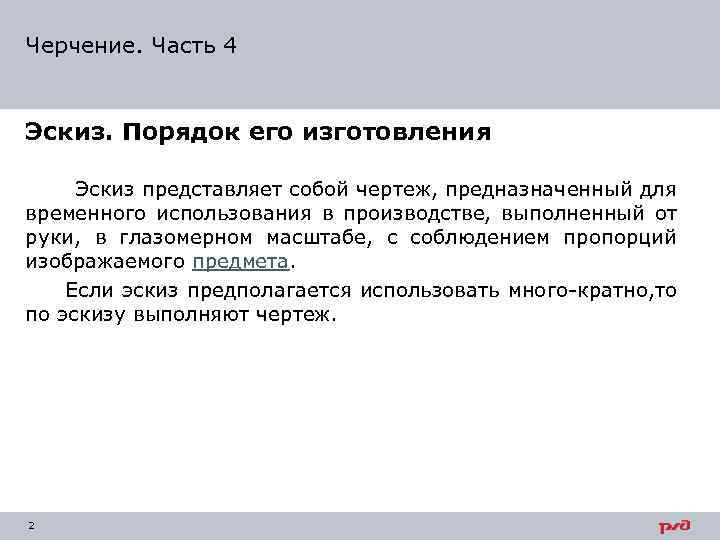

Черчение. Часть 4 Эскиз. Порядок его изготовления Эскиз представляет собой чертеж, предназначенный для временного использования в производстве, выполненный от руки, в глазомерном масштабе, с соблюдением пропорций изображаемого предмета. Если эскиз предполагается использовать много кратно, о т по эскизу выполняют чертеж. 2

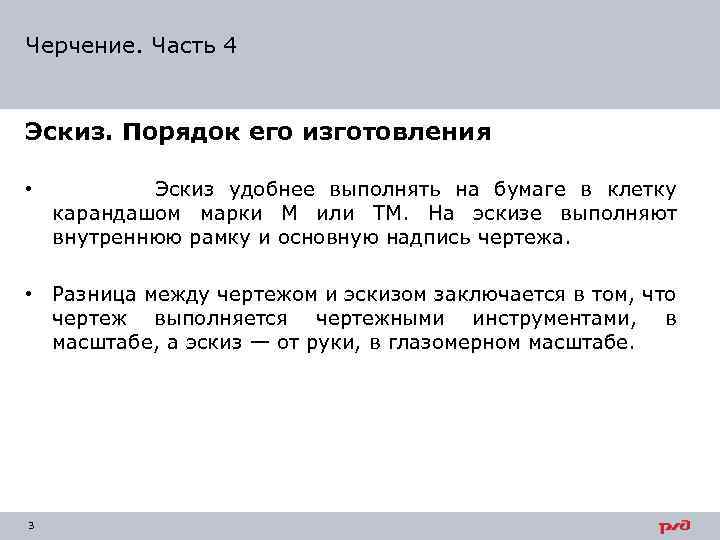

Черчение. Часть 4 Эскиз. Порядок его изготовления • Эскиз удобнее выполнять на бумаге в клетку карандашом марки M или TM. На эскизе выполняют внутреннюю рамку и основную надпись чертежа. • Разница между чертежом и эскизом заключается в том, что чертеж выполняется чертежными инструментами, в масштабе, а эскиз — от руки, в глазомерном масштабе. 3

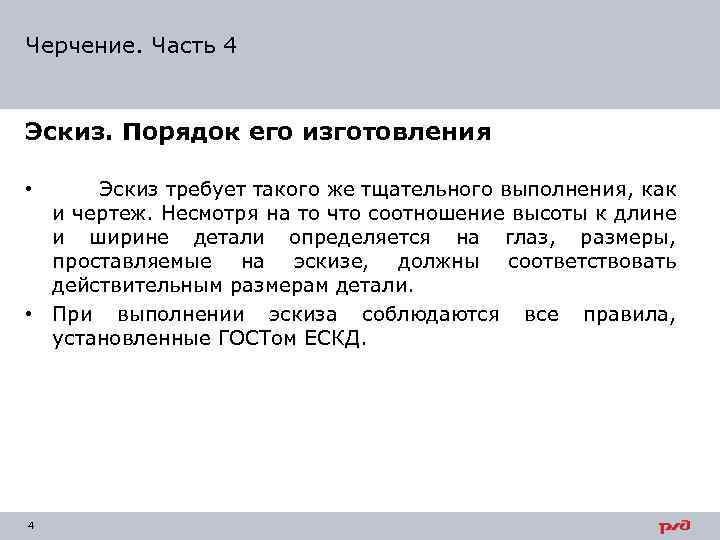

Черчение. Часть 4 Эскиз. Порядок его изготовления Эскиз требует такого же тщательного выполнения, как и чертеж. Несмотря на то что соотношение высоты к длине и ширине детали определяется на глаз, размеры, проставляемые на эскизе, должны соответствовать действительным размерам детали. • При выполнении эскиза соблюдаются все правила, установленные ГОСТом ЕСКД. • 4

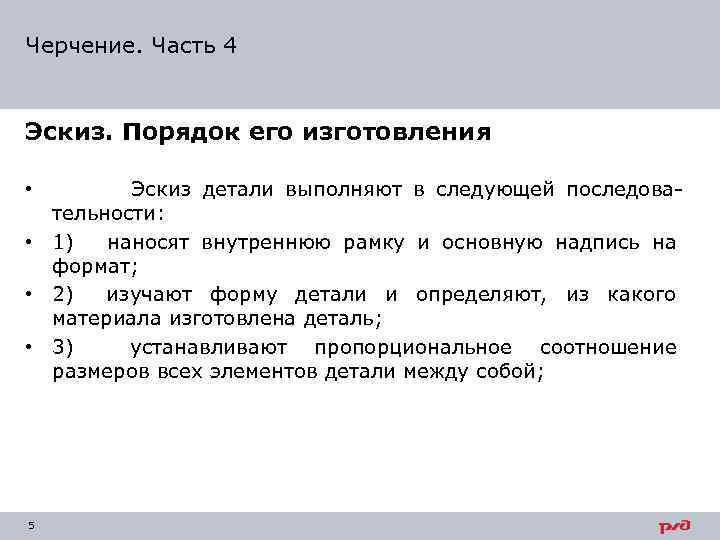

Черчение. Часть 4 Эскиз. Порядок его изготовления Эскиз детали выполняют в следующей последова тельности: • 1) наносят внутреннюю рамку и основную надпись на формат; • 2) изучают форму детали и определяют, из какого материала изготовлена деталь; • 3) устанавливают пропорциональное соотношение размеров всех элементов детали между собой; • 5

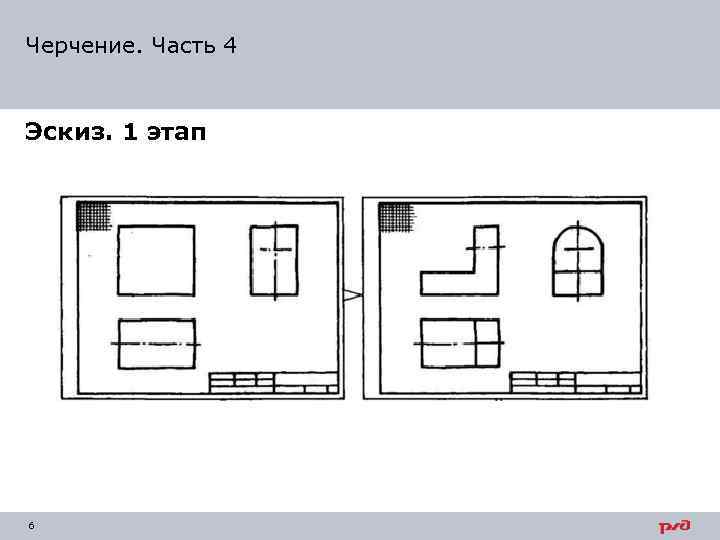

Черчение. Часть 4 Эскиз. 1 этап 6

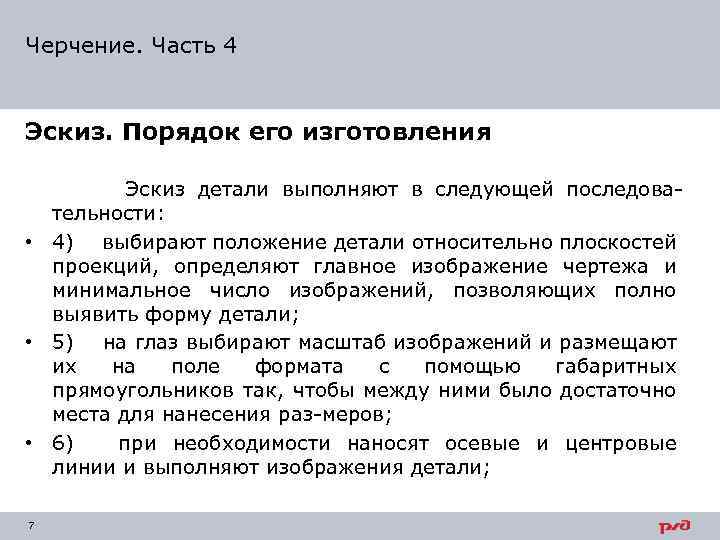

Черчение. Часть 4 Эскиз. Порядок его изготовления Эскиз детали выполняют в следующей последова тельности: • 4) выбирают положение детали относительно плоскостей проекций, определяют главное изображение чертежа и минимальное число изображений, позволяющих полно выявить форму детали; • 5) на глаз выбирают масштаб изображений и размещают их на поле формата с помощью габаритных прямоугольников так, чтобы между ними было достаточно места для нанесения раз меров; • 6) при необходимости наносят осевые и центровые линии и выполняют изображения детали; 7

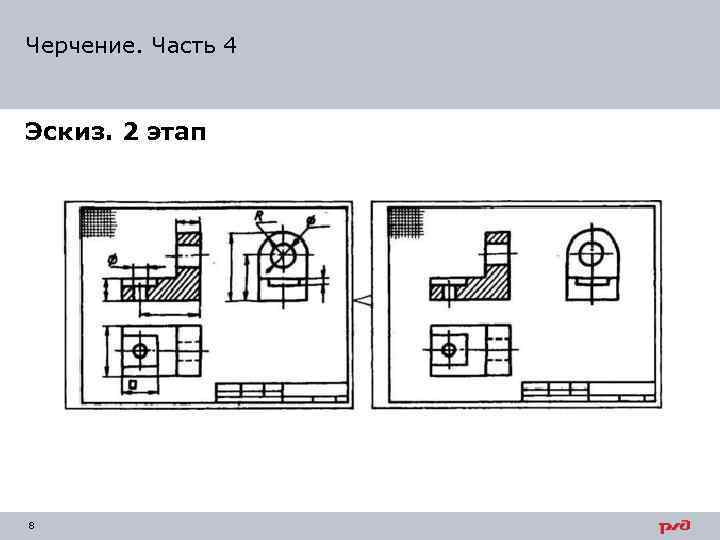

Черчение. Часть 4 Эскиз. 2 этап 8

Черчение. Часть 4 Эскиз. Порядок его изготовления • • • 9 Эскиз детали выполняют в следующей последова тельности: 7) обводят изображения; 8) наносят размерные и выносные линии; 9) обмеряют деталь различными измерительными инструментами (линейкой, угломером, штангенциркулем, нутромером). По лученные размеры наносят над соответствующими размерными линиями; 10) заполняют основную надпись чертежа; 11) проверяют правильность выполнения эскиза.

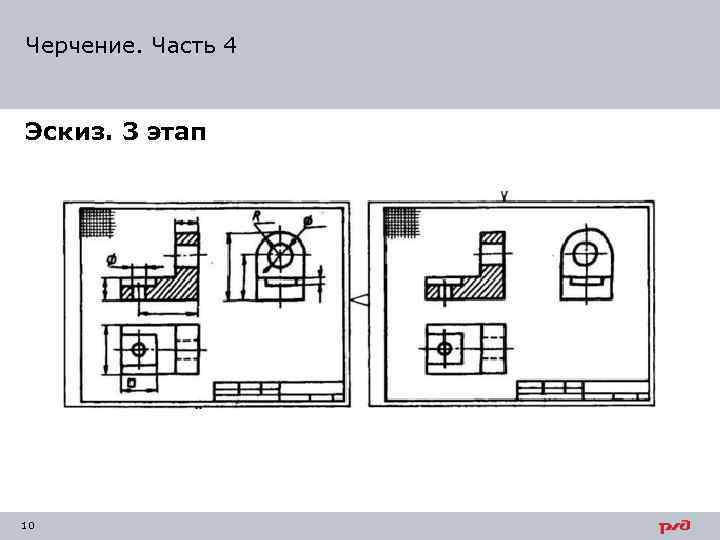

Черчение. Часть 4 Эскиз. 3 этап 10

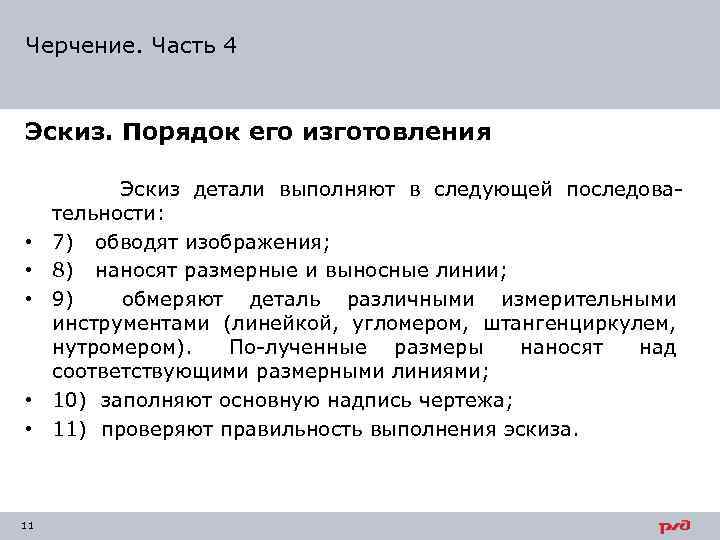

Черчение. Часть 4 Эскиз. Порядок его изготовления • • • 11 Эскиз детали выполняют в следующей последова тельности: 7) обводят изображения; 8) наносят размерные и выносные линии; 9) обмеряют деталь различными измерительными инструментами (линейкой, угломером, штангенциркулем, нутромером). По лученные размеры наносят над соответствующими размерными линиями; 10) заполняют основную надпись чертежа; 11) проверяют правильность выполнения эскиза.

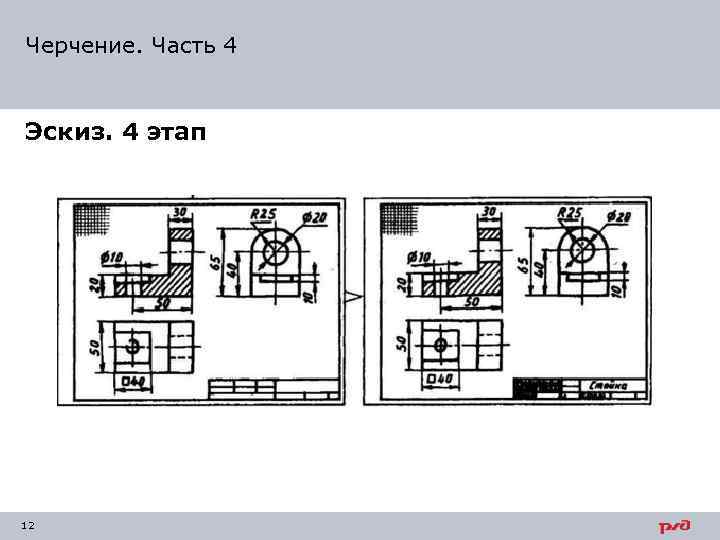

Черчение. Часть 4 Эскиз. 4 этап 12

Ости и упрощения на чертежах 13

Черчение. Часть 4 Чертежи. Условности и упрощения Для облегчения и упрощения чертежной работы (повышение производительности) государственными стандартами ЕСКД установлены ряд условностей и упрощений, используемых при выполнении чертежей. 14

Черчение. Часть 4 Чертежи. Условности и упрощения 1. Применение условных знаков (цилиндрическая поверхность) и □ (призматическая поверхность) Позволяет сократить количество изображений для цилиндрических поверхностей 15

Черчение. Часть 4 Чертежи. Условности и упрощения 2. Применение условного обозначения «сфера» для сферических поверхностей Позволяет сократить количество изображений для сферических поверхностей 16

Черчение. Часть 4 Чертежи. Условности и упрощения 3. Применение условного обозначения для плоских поверхностей (тонкие пересекающиеся линии) Позволяет сократить количество изображений для плоских поверхностей 17

Черчение. Часть 4 Чертежи. Условности и упрощения 4. Применение условных обозначений длины ℓ и толщины s Позволяет сократить количество изображений для длинных деталей с определенной толщиной 18

Черчение. Часть 4 Чертежи. Условности и упрощения 4. Применение условных обозначений длины ℓ и толщины s Позволяет сократить количество изображений для длинных деталей с определенной толщиной 19

Черчение. Часть 4 Чертежи. Условности и упрощения 5. Для симметричных изделий допускается изображение только одной половины Позволяет сократить количество изображений для длинных деталей с определенной толщиной 20

Черчение. Часть 4 Чертежи. Условности и упрощения 6. Для уменьшения изображения длинной детали, не уменьшая масштаба, применяют разрыв (сплошная волнистая линия) Позволяет сократить качество изображений для длинных деталей без уменьшения масштаба 21

Черчение. Часть 4 Чертежи. Условности и упрощения 7. При вычерчивании деталей с разрывом размерные линии не разрывают проводя их сплошными 22

Черчение. Часть 4 Чертежи. Условности и упрощения 8. При наличии несколько одинаковых элементов, расположенных равномерно, то вычерчивается только 1 2 элемента, а остальные показываются упрощенно 23

Черчение. Часть 4 Чертежи. Условности и упрощения 9. Допускается показывать часть детали с указанием количества элементов 24

Черчение. Часть 4 Чертежи. Условности и упрощения 10. Допускается показывать линии пересечения поверхностей упрощенно – в виде радиусных кривых 25

Черчение. Часть 4 Чертежи. Условности и упрощения 11. Кривые линии пересечения поверхностей заменяют прямыми 26

Черчение. Часть 4 Чертежи. Условности и упрощения 12. Детали, обрабатываемые рифлением, допускается изображать данные элементы частично 27

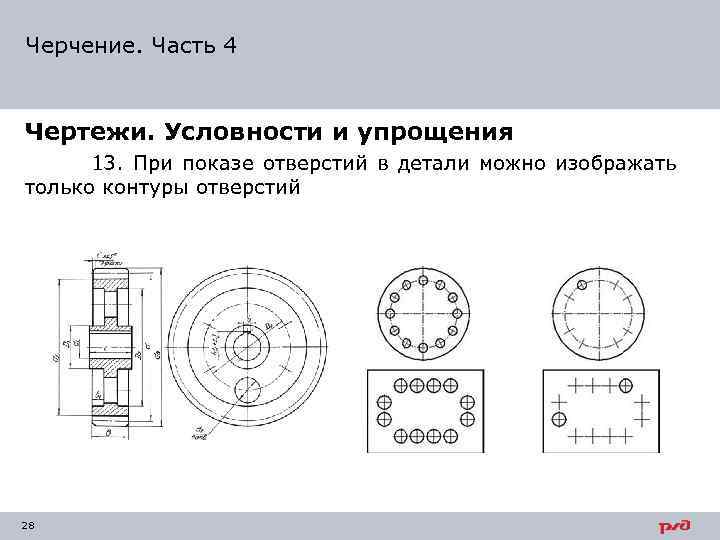

Черчение. Часть 4 Чертежи. Условности и упрощения 13. При показе отверстий в детали можно изображать только контуры отверстий 28

Черчение. Часть 4 Чертежи. Условности и упрощения 14. Допускается незначительную часть конусности или уклона показывать с увеличением или сплошной тонкой линией, соответствующей меньшему размеру элемента с уклоном 29

Условные обозначения соединений деталей 30

Черчение. Часть 4 Соединения деталей 1. Резьбовые соединения В машиностроении применяется несколько видов резьбовых соединений: Метрическая (цилиндрическая); метрическая (с мелким шагом); метрическая коническая; трубная цилиндрическая; упорная; прямоугольная (нестандартизированная); 31

Черчение. Часть 4 32

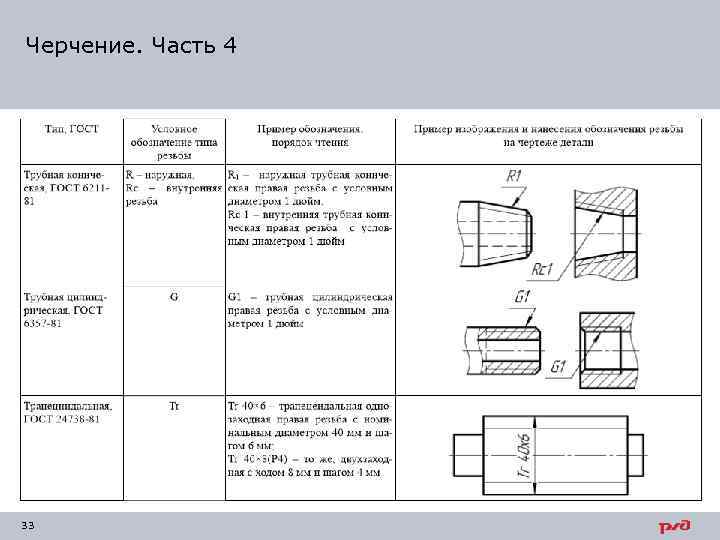

Черчение. Часть 4 33

Черчение. Часть 4 34

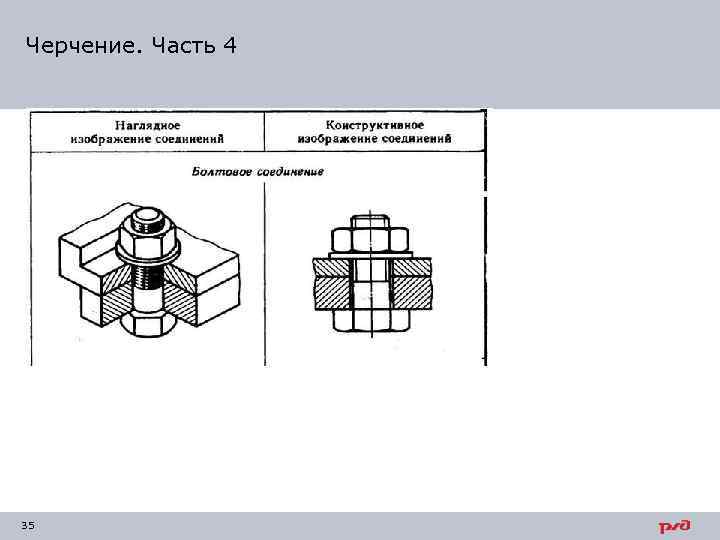

Черчение. Часть 4 35

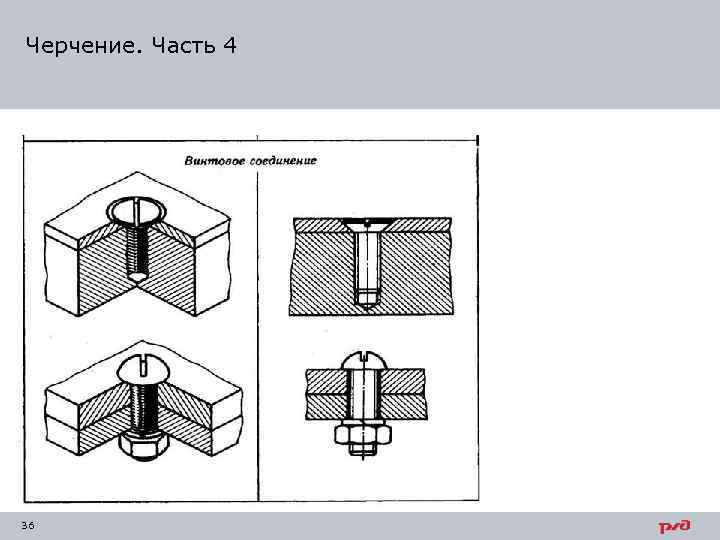

Черчение. Часть 4 36

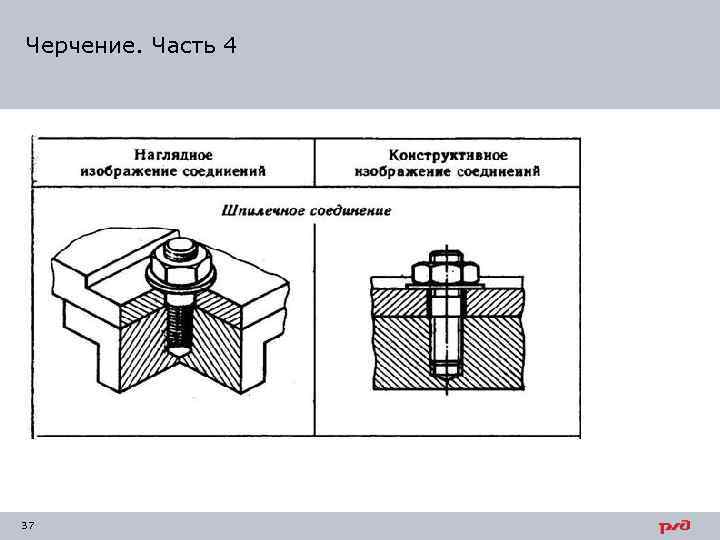

Черчение. Часть 4 37

Черчение. Часть 4 38

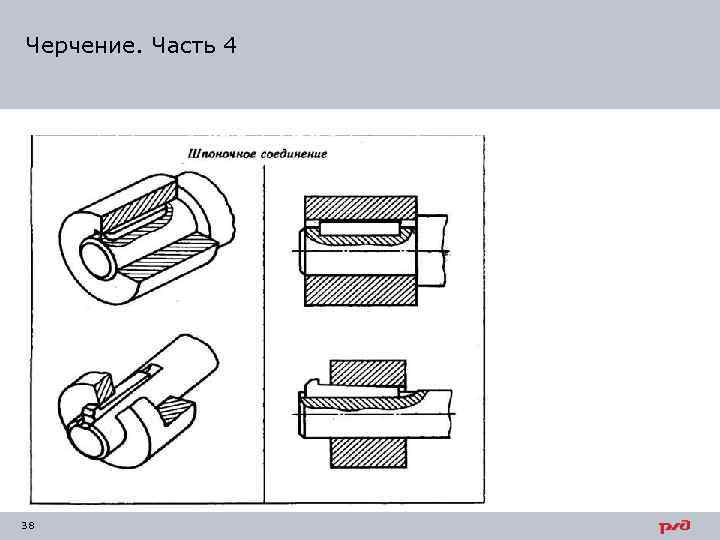

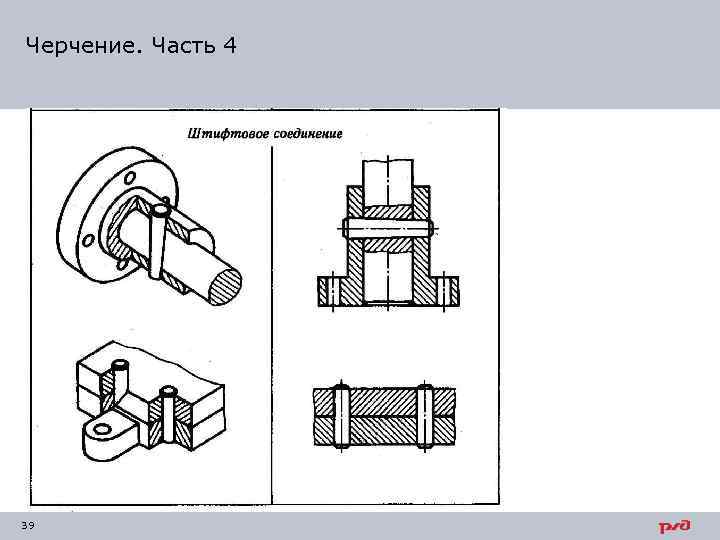

Черчение. Часть 4 39

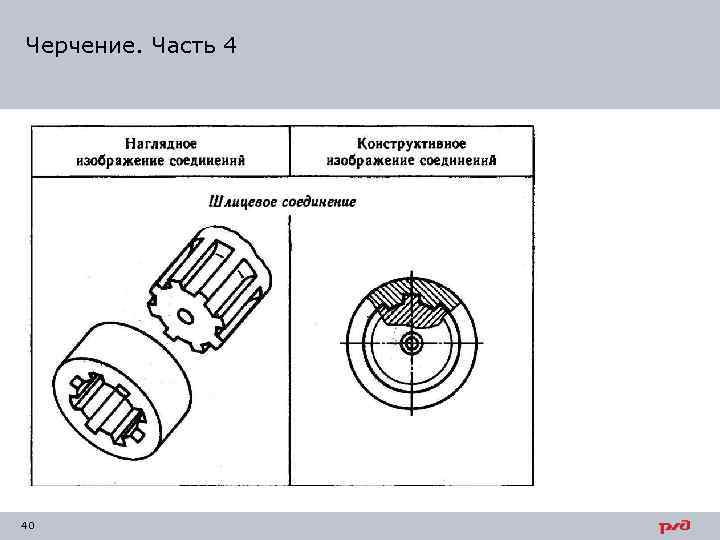

Черчение. Часть 4 40

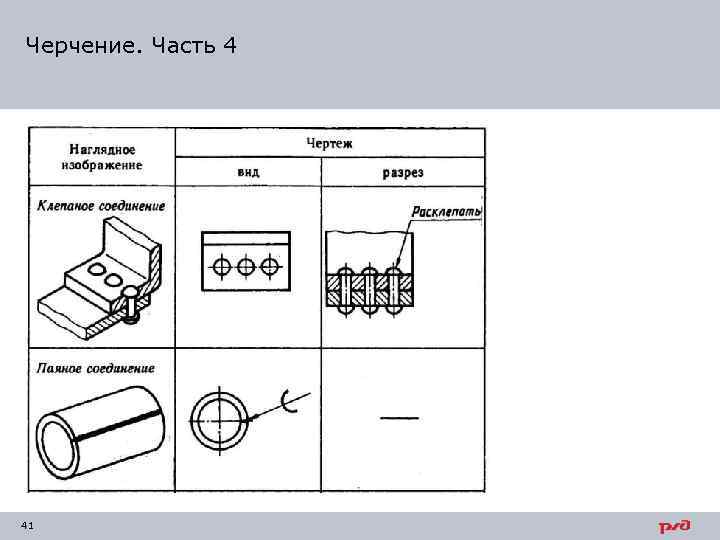

Черчение. Часть 4 41

Черчение. Часть 4 42

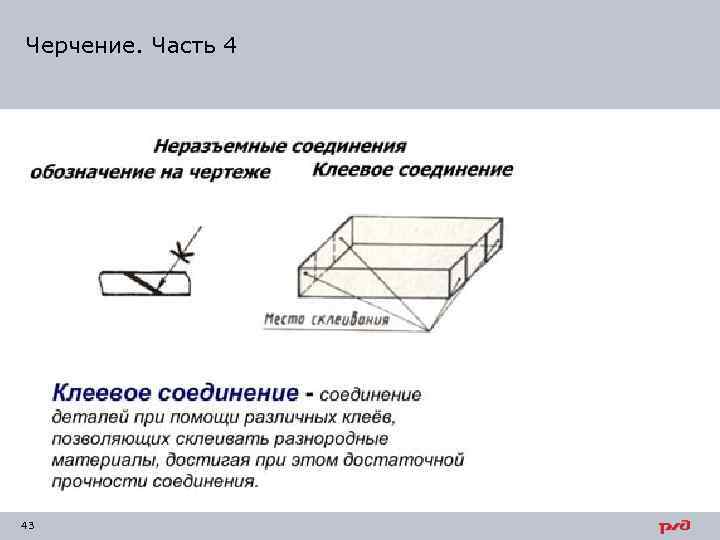

Черчение. Часть 4 43

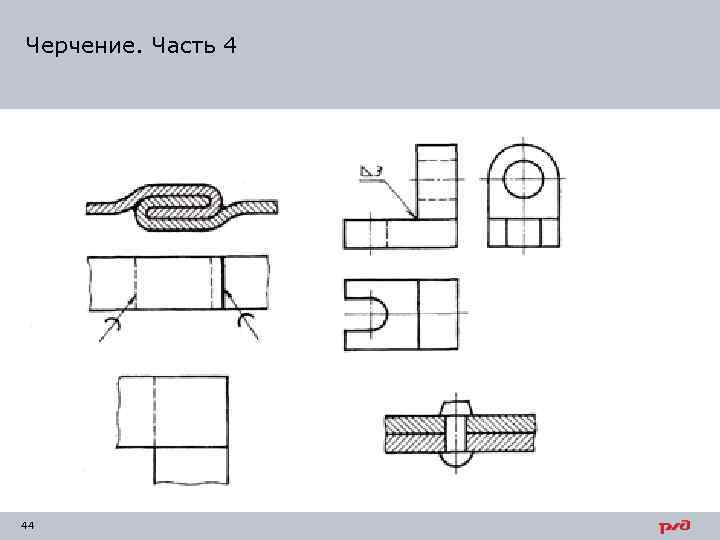

Черчение. Часть 4 44

Условные приемы нанесения размеров 45

Черчение. Часть 4 Условные приемы обозначения размеров 46

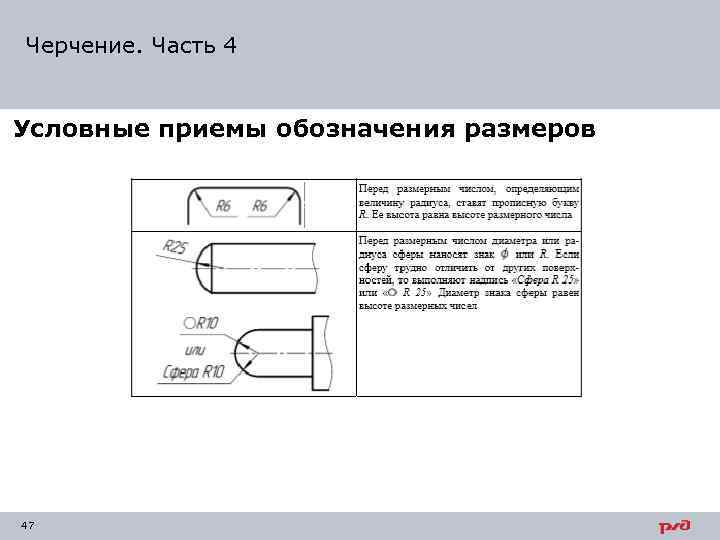

Черчение. Часть 4 Условные приемы обозначения размеров 47

Черчение. Часть 4 Условные приемы обозначения размеров 48

Черчение. Часть 4 Условные приемы обозначения размеров 49

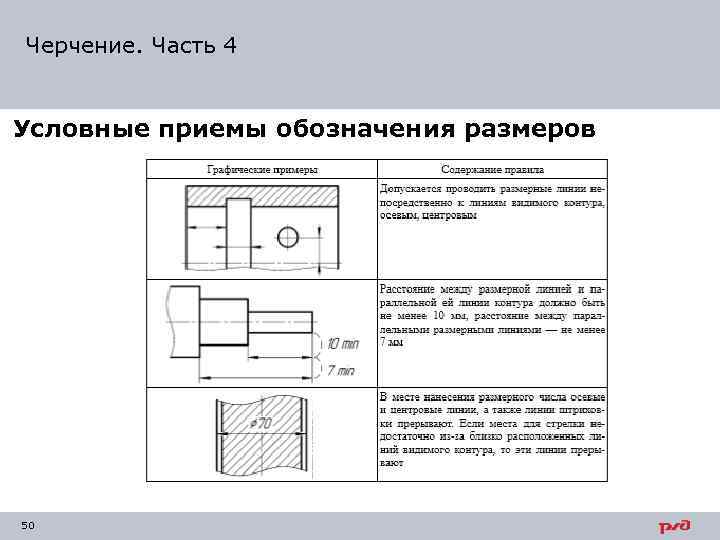

Черчение. Часть 4 Условные приемы обозначения размеров 50

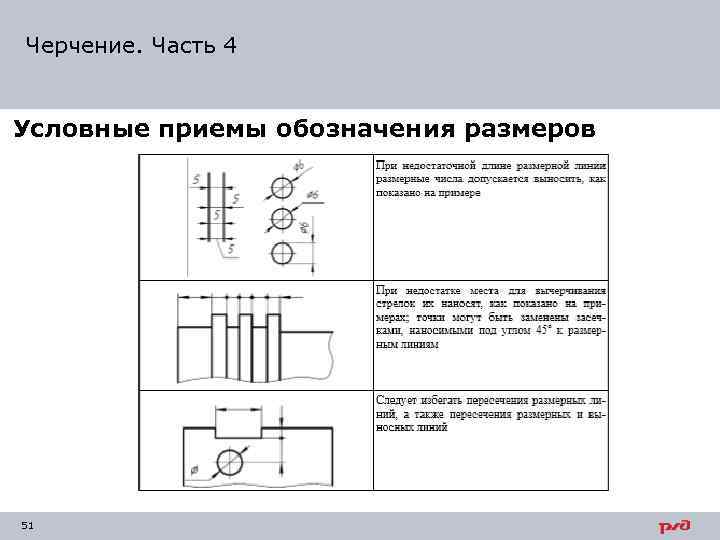

Черчение. Часть 4 Условные приемы обозначения размеров 51

Черчение. Часть 4 Условные приемы обозначения размеров 52

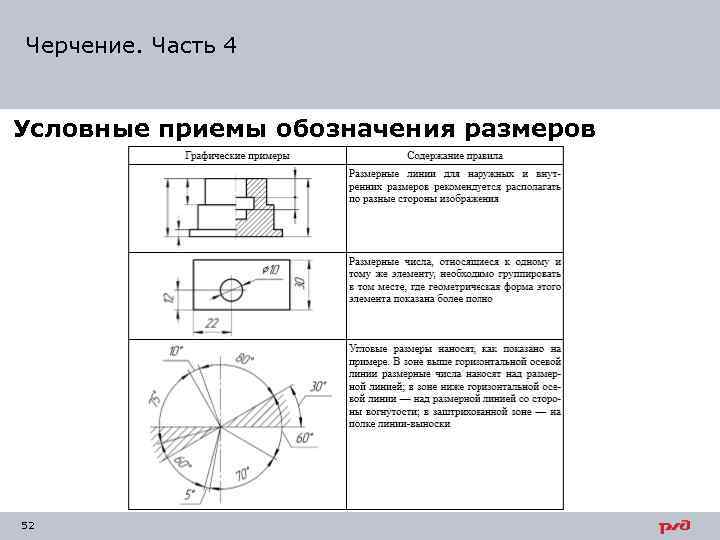

Черчение. Часть 4 Условные приемы обозначения размеров 53

Условные приемы указания шероховатости поверхностей 54

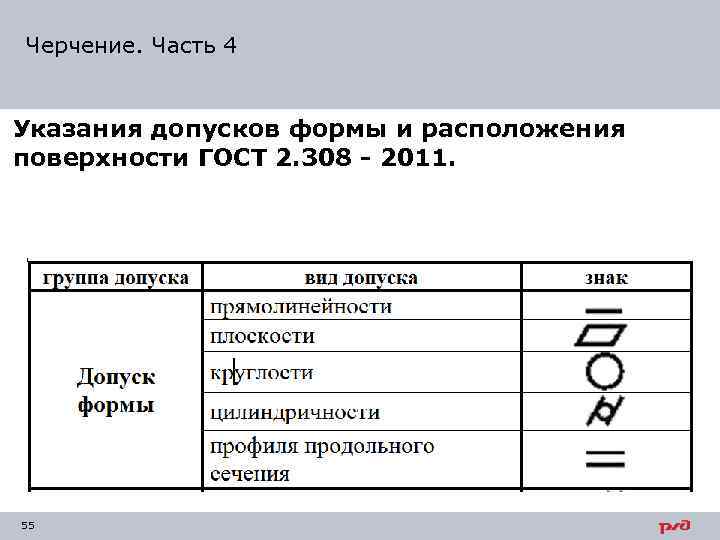

Черчение. Часть 4 Указания допусков формы и расположения поверхности ГОСТ 2. 308 - 2011. 55

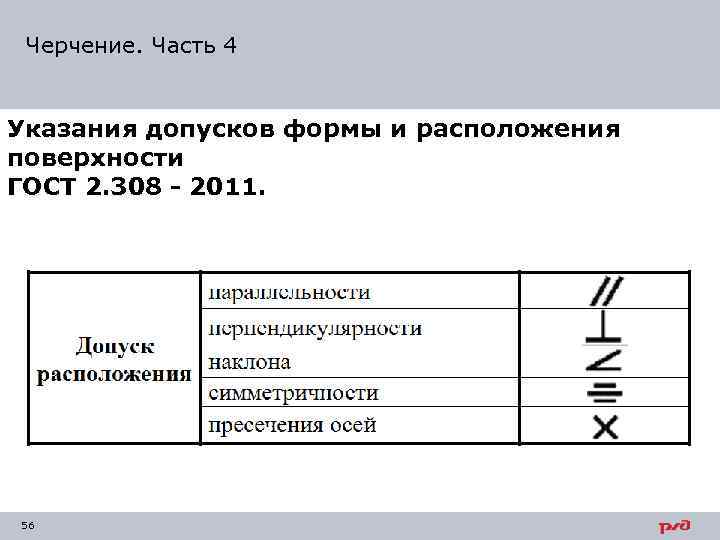

Черчение. Часть 4 Указания допусков формы и расположения поверхности ГОСТ 2. 308 - 2011. 56

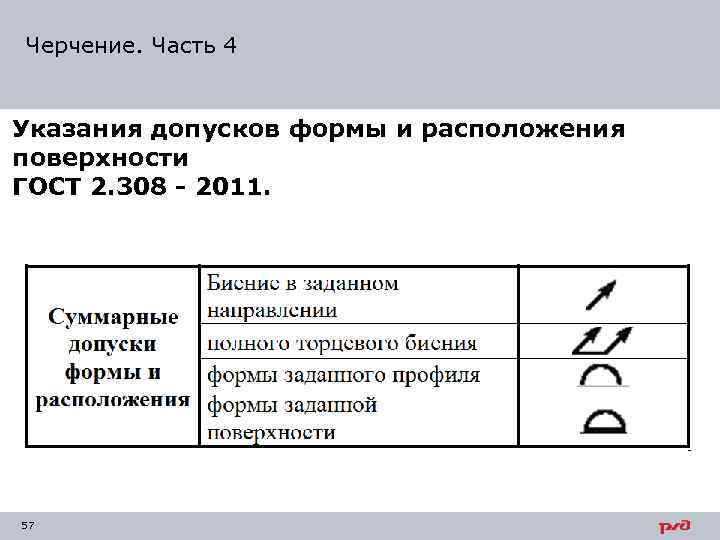

Черчение. Часть 4 Указания допусков формы и расположения поверхности ГОСТ 2. 308 - 2011. 57

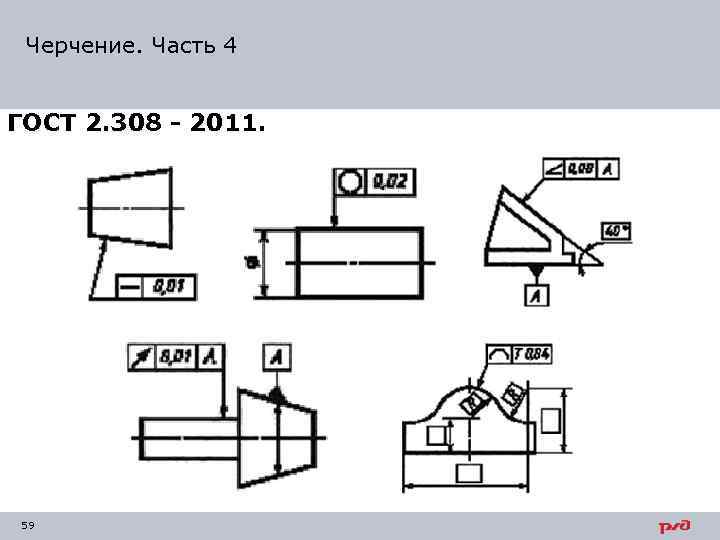

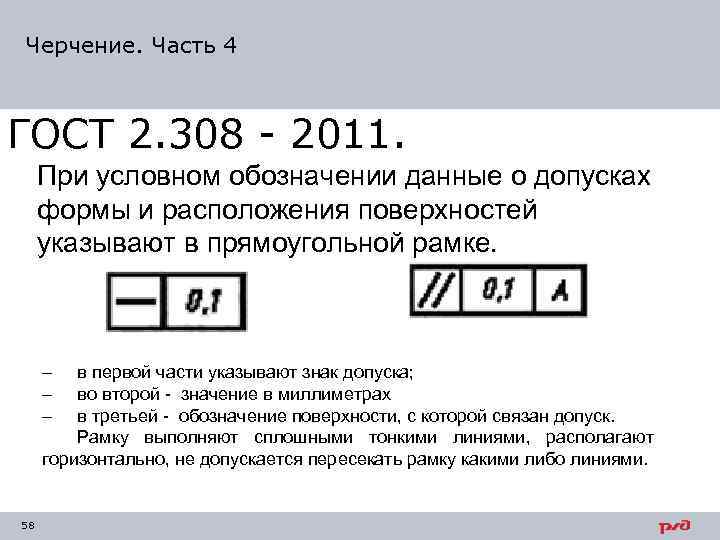

Черчение. Часть 4 ГОСТ 2. 308 2011. При условном обозначении данные о допусках формы и расположения поверхностей указывают в прямоугольной рамке. в первой части указывают знак допуска; во второй - значение в миллиметрах в третьей - обозначение поверхности, с которой связан допуск. Рамку выполняют сплошными тонкими линиями, располагают горизонтально, не допускается пересекать рамку какими либо линиями. 58

Черчение. Часть 4 ГОСТ 2. 308 - 2011. 59
