ЧЕРЧЕНИЕ Тема 2. ОБЩИЕ СВЕДЕНИЯ О ЧЕРТЕЖАХ Учебное пособие для подготовки по профессии «помощник машиниста тепловоза, электровоза» Л. В. Асмирко, А. В. Ломакин 1
Черчение. Часть 2 Тема 2. 1. МЕТОДЫ ПРОЕЦИРОВАНИЯ 2
Черчение. Часть 2 Методы проецирования Различают несколько способов проецирования при черчении: 1. Центральное Применяется в фото- киноаппаратах. В h В’ 3 А О
Черчение. Часть 2 Методы проецирования Различают несколько способов проецирования при черчении: 2. Параллельное косоугольное C B A ED B’ A’ 4 C’ D’ E’ h
Черчение. Часть 2 Методы проецирования Различают несколько способов проецирования при черчении: 2. Параллельное косоугольное C B A ED B’ A’ 5 C’ D’ E’ h
Черчение. Часть 2 Методы проецирования Различают несколько способов проецирования при черчении: 3. Параллельное прямоугольное Наиболее распространенный способ создания чертежей, исключающих искажение изображения. A А 6 B B машиностроительных A h h A’
Черчение. Часть 2 Общие сведения о чертежах В машиностроении все чертежи обычно выполняют по способу прямоугольного (ортогонального) параллельного проецирования, который дает полные сведения о форме предмета благодаря применению нескольких изображений (проекций). Чтобы научиться хорошо читать чертежи, надо знать, как они выполняются, отчетливо представлять сущность способа прямоугольного проецирования. Слово проекция означает изображение предмета на плоскости. Процесс получения изображения (проекции) называют проецированием. 7
Черчение. Часть 2 Методы проецирования Проецирование квадрата, прямоугольника При проецировании прямоугольных (квадратных) тел на главной плоскости видим толщину и высоту детали, на виде сверху видим размеры Х – Y, на виде сбоку видим высоту и ширину объекта. 8
Черчение. Часть 2 Методы проецирования Проецирование пирамиды При проецировании треугольной или четырехугольной пирамиды видим разные плоскости граней. 9

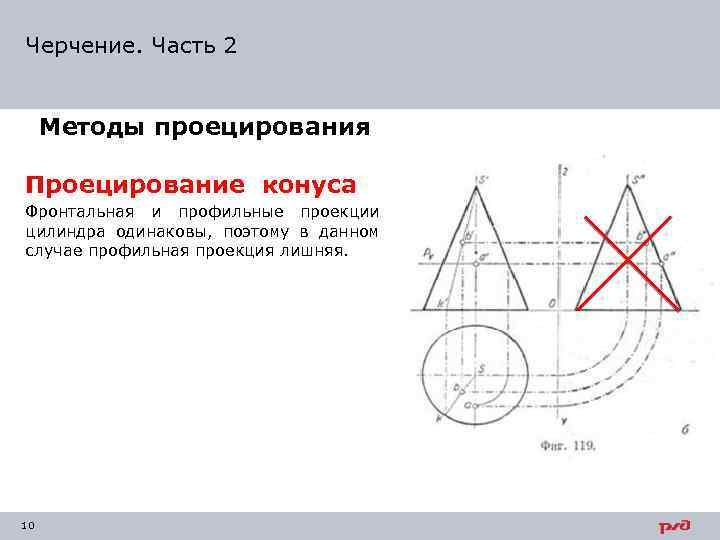

Черчение. Часть 2 Методы проецирования Проецирование конуса Фронтальная и профильные проекции цилиндра одинаковы, поэтому в данном случае профильная проекция лишняя. 10

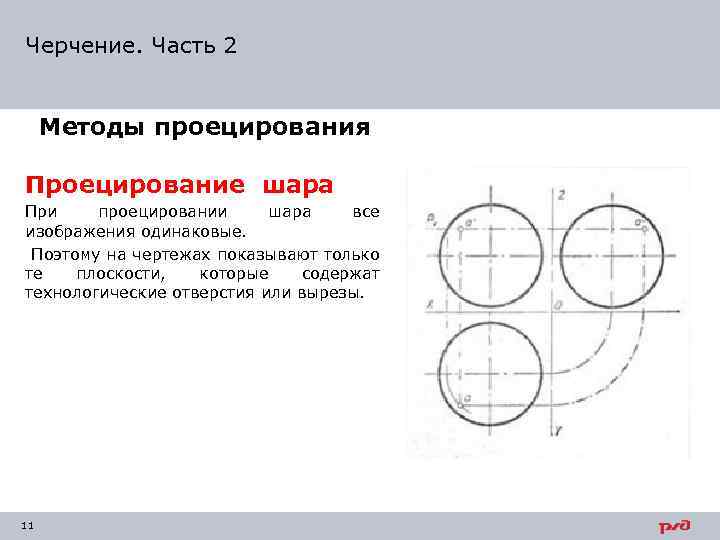

Черчение. Часть 2 Методы проецирования Проецирование шара При проецировании шара все изображения одинаковые. Поэтому на чертежах показывают только те плоскости, которые содержат технологические отверстия или вырезы. 11

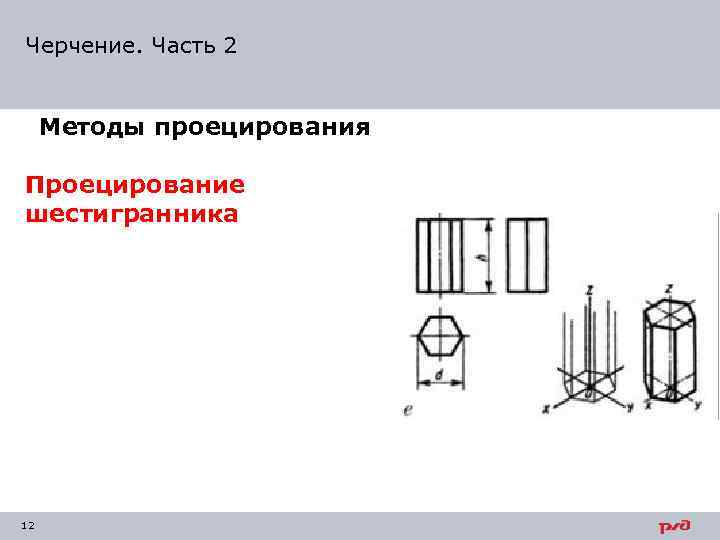

Черчение. Часть 2 Методы проецирования Проецирование шестигранника 12

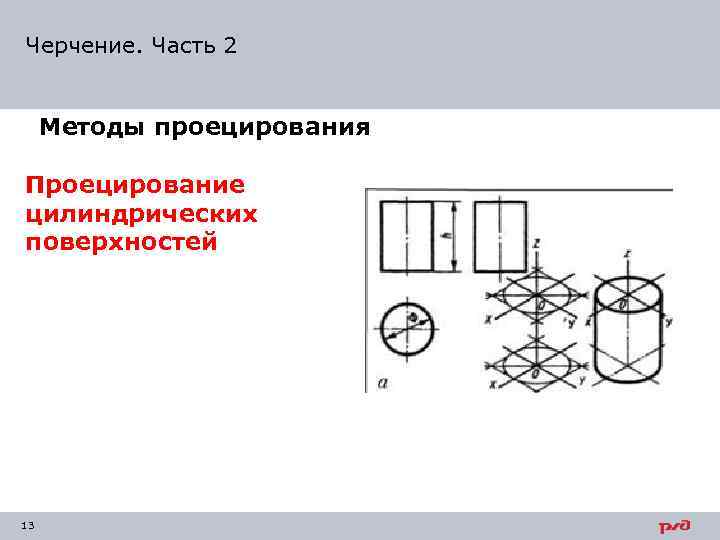

Черчение. Часть 2 Методы проецирования Проецирование цилиндрических поверхностей 13
Общие сведения о чертежах 14

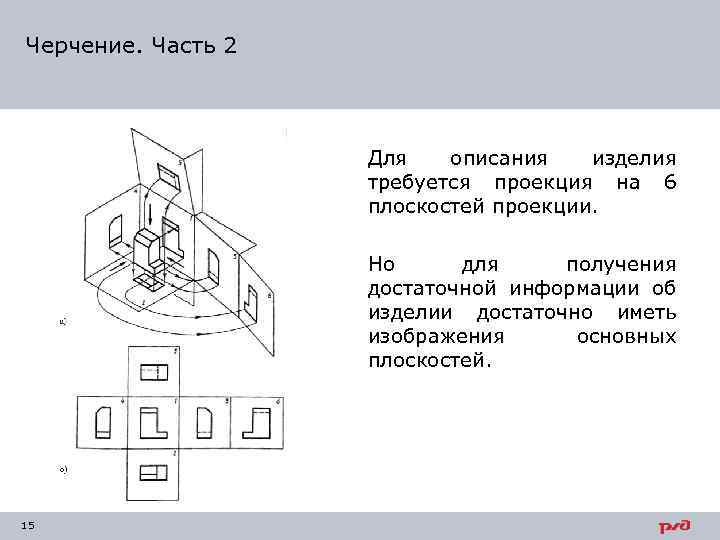

Черчение. Часть 2 Для описания изделия требуется проекция на 6 плоскостей проекции. Но для получения достаточной информации об изделии достаточно иметь изображения основных плоскостей. 15

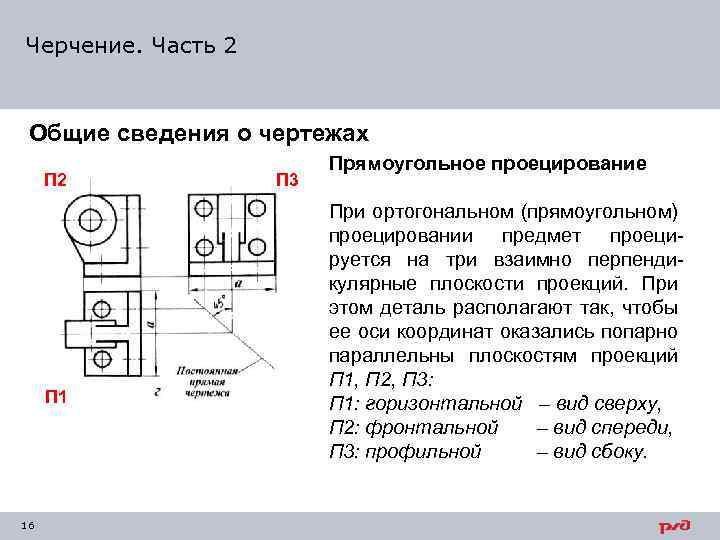

Черчение. Часть 2 Общие сведения о чертежах П 2 П 1 16 П 3 Прямоугольное проецирование При ортогональном (прямоугольном) проецировании предмет проецируется на три взаимно перпендикулярные плоскости проекций. При этом деталь располагают так, чтобы ее оси координат оказались попарно параллельны плоскостям проекций П 1, П 2, П 3: П 1: горизонтальной – вид сверху, П 2: фронтальной – вид спереди, П 3: профильной – вид сбоку.
Черчение. Часть 2 Общие сведения о чертежах П 2 П 3 Прямоугольное проецирование Изображение на фронтальной плоскости П 2 является главным изображением и называется главным видом или видом спереди П 1 17 Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.

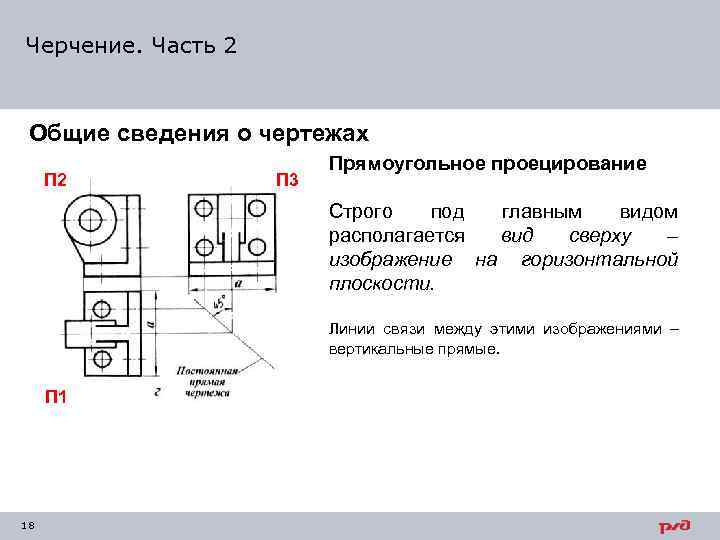

Черчение. Часть 2 Общие сведения о чертежах П 2 П 3 Прямоугольное проецирование Строго под главным видом располагается вид сверху – изображение на горизонтальной плоскости. Линии связи между этими изображениями – вертикальные прямые. П 1 18
Черчение. Часть 1 Общие сведения о чертежах П 2 П 3 Прямоугольное проецирование Вид слева (профильная проекция) располагается с правой стороны от главного вида. Линии связи между ними - горизонтальные прямые. Линии связи между видом сверху и видом слева – ломаные. П 1 19
Черчение. Часть 1 Общие сведения о чертежах П 2 П 1 20 П 3 Основные свойства проекций. При прямоугольном параллельном проецировании проекции имеют следующие основные свойства: • Точка проецируется в точку. • Отрезки прямых, расположенные параллельно плоскости проекций, проецируются на нее в натуральную величину. • Отрезки прямых, перпендикулярные плоскости проекций, проецируются на нее в виде точек.
Черчение. Часть 2 Общие сведения о чертежах П 2 П 1 21 П 3 Основные свойства проекций. При прямоугольном параллельном проецировании проекции имеют следующие основные свойства: • Плоские фигуры (грани), параллельные плоскости проекций, проецируются на нее в натуральную величину, а на две другие плоскости – в виде отрезков прямых. • Плоские фигуры (грани), перпендикулярные плоскости проекций, проецируются на нее в виде отрезков прямых.
Черчение. Часть 2 Общие сведения о чертежах П 2 П 1 22 П 3 Основные свойства проекций. При прямоугольном параллельном проецировании проекции имеют следующие основные свойства: • Цилиндрическая поверхность, ось которой перпендикулярна плоскости проекций, проецируется на нее в виде окружности. • Сохраняется параллельность прямых, а также прямой угол на плоскости проекций, если одна из его сторон параллельна этой плоскости проекций.

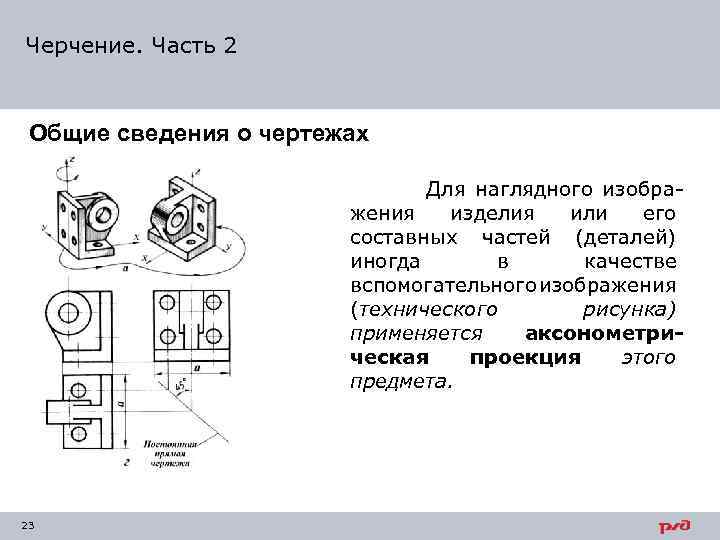

Черчение. Часть 2 Общие сведения о чертежах Для наглядного изображения изделия или его составных частей (деталей) иногда в качестве вспомогательного изображения (технического рисунка) применяется аксонометрическая проекция этого предмета. 23
Черчение. Часть 2 Общие сведения о чертежах Чтобы получить такое наглядное изображение, с проецируемым предметом связывают три взаимно перпендикулярные оси, называемые осями координат. За оси координат принимают такие направления, которые параллельны осям симметрии предмета, либо для несимметричных предметов направления, которые параллельны большинству элементов данного предмета, т. е. ребрам, граням. 24
Черчение. Часть 2 Общие сведения о чертежах Пример изображения детали в изометрии. Оси Х, Y и Z располагаются под углом 1200 относительно друга. Масштаб по осям 1: 1 25

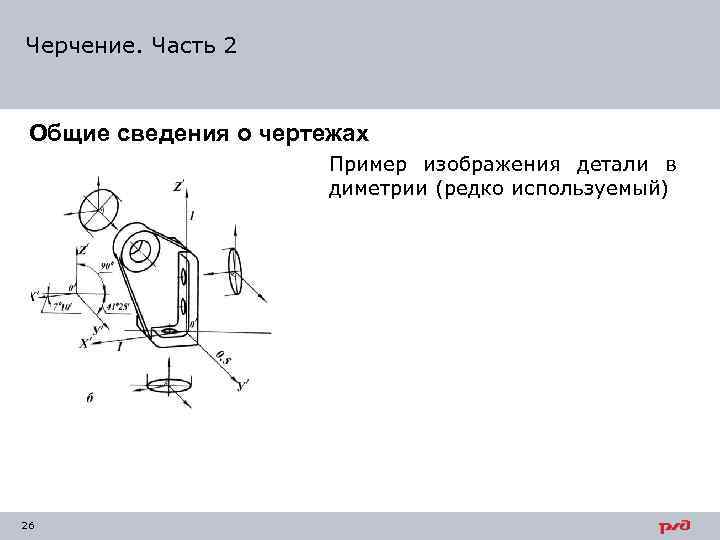

Черчение. Часть 2 Общие сведения о чертежах Пример изображения детали в диметрии (редко используемый) 26

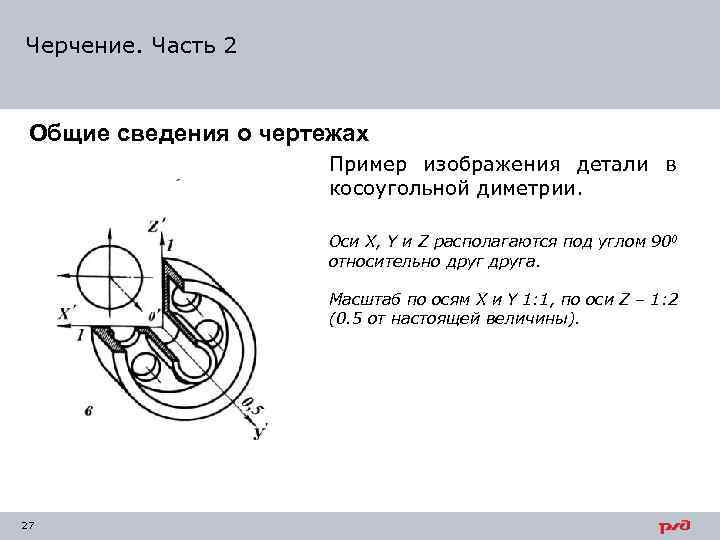

Черчение. Часть 2 Общие сведения о чертежах Пример изображения детали в косоугольной диметрии. Оси Х, Y и Z располагаются под углом 900 относительно друга. Масштаб по осям X и Y 1: 1, по оси Z – 1: 2 (0. 5 от настоящей величины). 27
Черчение. Часть 2 Тема 2. 3. ДЕЛЕНИЕ ОТРЕЗКОВ И ОКРУЖНОСТЕЙ НА РАВНЫЕ ЧАСТИ 28
Черчение. Часть 2 Деление отрезка пополам Разделить заданный отрезок АВ пополам. Из концов отрезка АВ, как из центров, проведем дуги окружностей радиусом R, размер которого должен быть несколько больше, чем половина отрезка АВ. Эти дуги пересекутся в точках M и N, найдем точку С, в которой пересекаются прямые АВ и MN. Точка С разделит отрезок АВ на две равные части. 29
Черчение. Часть 2 Деление отрезка на n равных частей Из конца отрезка – точки А проведем вспомогательный луч под произвольным углом α. На этом луче отложим 4 равных отрезка произвольной длины. Конец последнего, четвертого, отрезка (точку 4) соединим с точкой В. Далее из всех предыдущих точек 1… 3 проведем отрезки, параллельные отрезку В 4 до пересечения с отрезком АВ в точках1', 2', 3'. Полученные таким образом точки разделили отрезок на равные четыре отрезка. 30
Черчение. Часть 2 Деление отрезка на n равных частей Из конца отрезка – точки А проведем вспомогательный луч под произвольным углом α. На этом луче отложим 4 равных отрезка произвольной длины. Конец последнего, четвертого, отрезка (точку 4) соединим с точкой В. Далее из всех предыдущих точек 1… 3 проведем отрезки, параллельные отрезку В 4 до пересечения с отрезком АВ в точках1', 2', 3'. Полученные таким образом точки разделили отрезок на равные четыре отрезка. 31
Черчение. Часть 2 Деление угла пополам Из вершины угла А произвольным радиусом проводим дугу до пересечения со сторонами угла в точках В и С. Затем из точек В и С проводим две дуги радиусом, большим половины расстояния ВС, до их пересечения в точке D. Соединив точки А и D прямой, получаем биссектрису угла, которая делит заданный угол пополам. 32
Черчение. Часть 2 Деление окружности на три равные части Из конца диаметра, например, точки А проводят дугу радиусом R, равным радиусу заданной окружности. Получают первое и второе деление – точки 1 и 2. Третье деление точка 3, находится на противоположном конце того же диаметра. Соединив точки 1, 2, 3 хордами, получают правильный вписанный треугольник. 33
Черчение. Часть 2 Деление окружности на шесть равных частей Из концов какого-либо диаметра, например АВ, описывают дуги радиусом R окружности. Точки А, 1, 3, В, 4 , 2 делят окружность на шесть равных частей. Соединив их хордами, получают правильный вписанный шестиугольник. Примечание. Вспомогательные дуги проводить полностью не следует, достаточно сделать засечки на окружности. 34
Черчение. Часть 2 Деление окружности на пять равных частей Проводят два взаимно перпендикулярных диаметра АВ и CD. Радиус ОС в точке О 1 делят пополам. Из точки О 1, как из центра, проводят дугу радиусом О 1 А до пересечения ее с диаметром CD в точке Е. Отрезок АЕ равен стороне правильного вписанного пятиугольника, а отрезок ОЕ – стороне правильного вписанного десятиугольника. Приняв точку А за центр, дугой радиуса R 1 = АЕ на окружности отмечают точки 1 и 4. Из точек 1 и 4, как из центров, дугами того же радиуса R 1 отмечают точки 3 и 2. Точки А, 1, 2, 3, 4 делят окружность на пять равных частей. 35
36
