ЧЕРЧЕНИЕ Тема 1. ВВЕДЕНИЕ. ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Учебное пособие для подготовки по профессии «помощник машиниста тепловоза, электровоза» Л. В. Асмирко, А. В. Ломакин 1

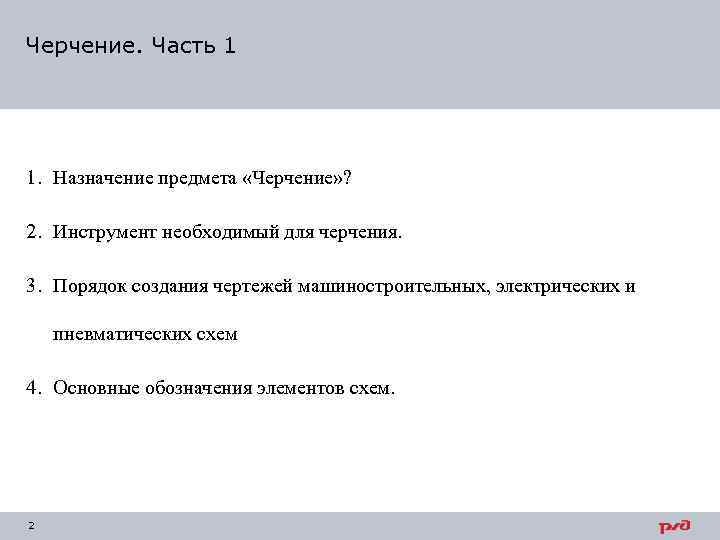

Черчение. Часть 1 1. Назначение предмета «Черчение» ? 2. Инструмент необходимый для черчения. 3. Порядок создания чертежей машиностроительных, электрических и пневматических схем 4. Основные обозначения элементов схем. 2

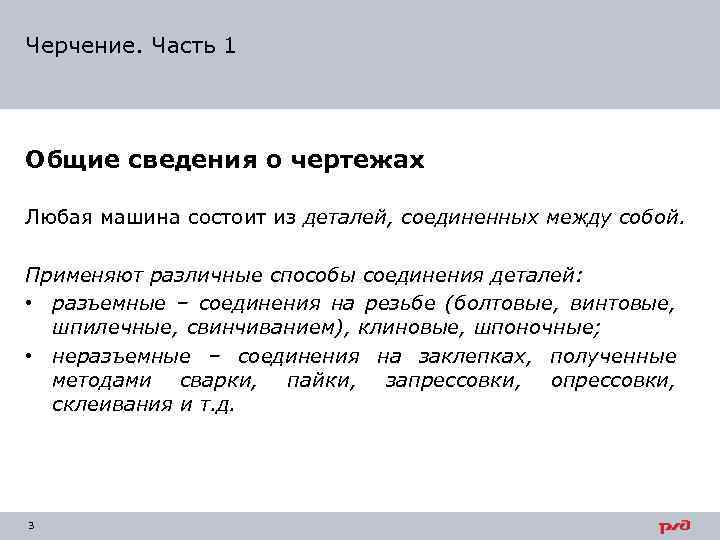

Черчение. Часть 1 Общие сведения о чертежах Любая машина состоит из деталей, соединенных между собой. Применяют различные способы соединения деталей: • разъемные – соединения на резьбе (болтовые, винтовые, шпилечные, свинчиванием), клиновые, шпоночные; • неразъемные – соединения на заклепках, полученные методами сварки, пайки, запрессовки, опрессовки, склеивания и т. д. 3

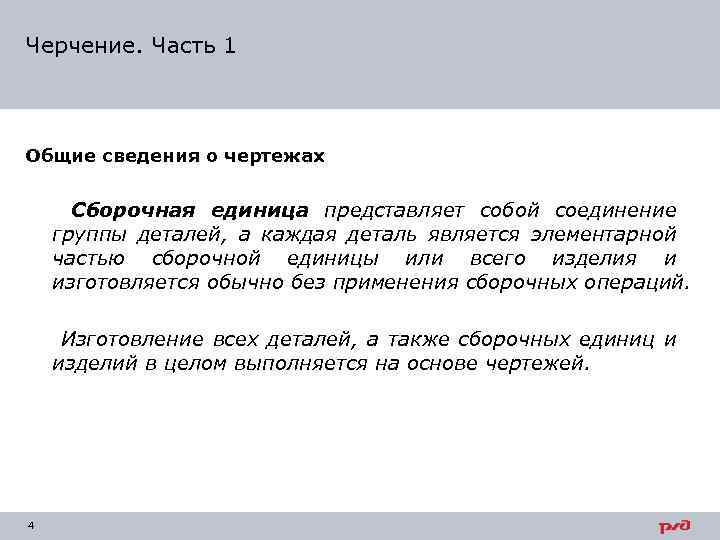

Черчение. Часть 1 Общие сведения о чертежах Сборочная единица представляет собой соединение группы деталей, а каждая деталь является элементарной частью сборочной единицы или всего изделия и изготовляется обычно без применения сборочных операций. Изготовление всех деталей, а также сборочных единиц и изделий в целом выполняется на основе чертежей. 4
Черчение. Часть 1 Общие сведения о чертежах Чертеж детали – изображение, содержащее необходимые данные для ее изготовления. 5
Черчение. Часть 1 Общие сведения о чертежах Сборочный чертеж – изображение, содержащее изделия и другие данные, необходимые для его сборки (соединения из нескольких деталей). 6
Черчение. Часть 1 Общие сведения о чертежах Габаритный чертеж – изображение изделия с указанием габаритных, установочных и присоединительных размеров. 7
Черчение. Часть 1 Общие сведения о чертежах Схема – изображение с условными обозначениями составных деталей и связи между ними. 8
Черчение. Часть 1 Общие сведения о чертежах Спецификация – документ, определяющий сборочной единицы, комплекса или комплекта. 9 состав

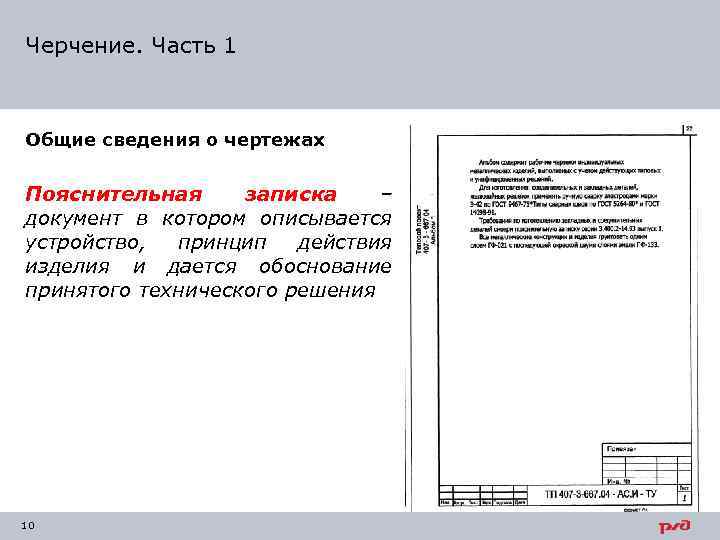

Черчение. Часть 1 Общие сведения о чертежах Пояснительная записка – документ в котором описывается устройство, принцип действия изделия и дается обоснование принятого технического решения 10

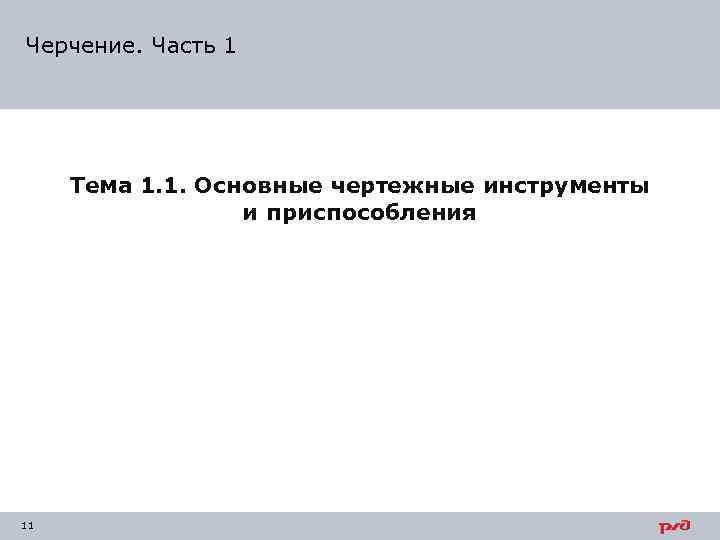

Черчение. Часть 1 Тема 1. 1. Основные чертежные инструменты и приспособления 11

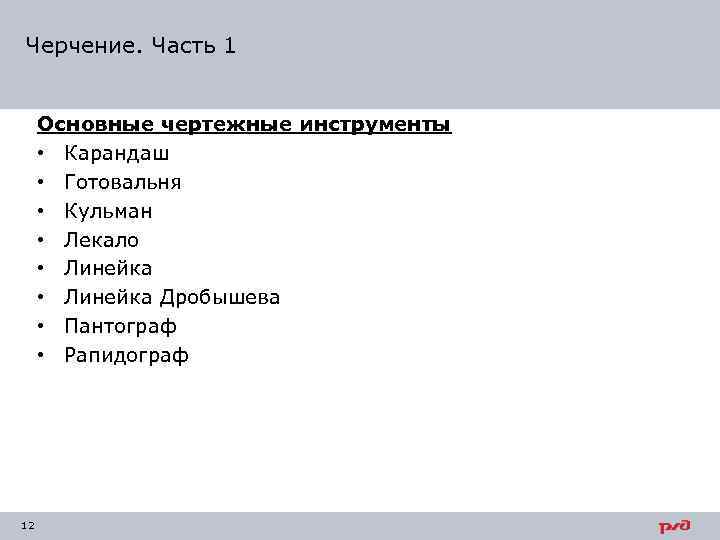

Черчение. Часть 1 Основные чертежные инструменты • Карандаш • Готовальня • Кульман • Лекало • Линейка Дробышева • Пантограф • Рапидограф 12

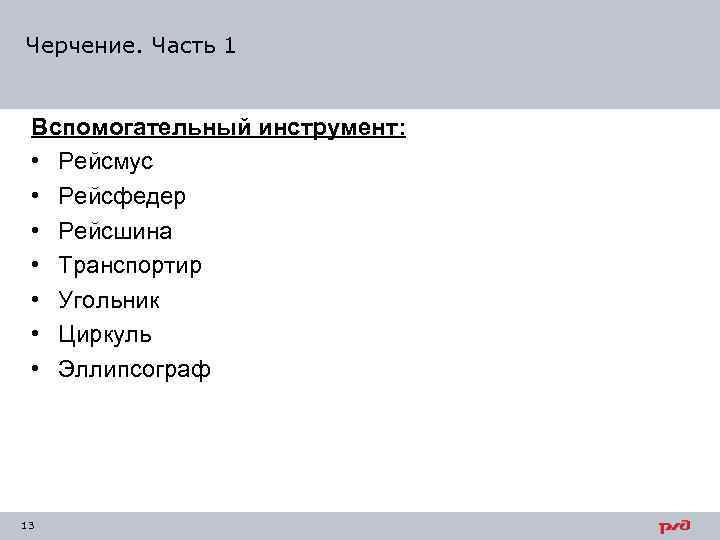

Черчение. Часть 1 Вспомогательный инструмент: • Рейсмус • Рейсфедер • Рейсшина • Транспортир • Угольник • Циркуль • Эллипсограф 13
Черчение. Часть 1 КАРАНДАШ – основной инструмент для создания чертежей. Для создания чертежей используются карандаши различной твердости: М (В*) – мягкий 2. . 4 Т (Н) – твердый 2. . 4 ТМ (НВ) – твердо-мягкий *в скобках европейское обозначение 14
Черчение. Часть 1 ГОТОВАЛЬНЯ - Набор чертёжных инструментов, заключённый в специальный футляр. В готовальню входят: циркуль, рейсфедер, чертёжный кронциркуль, разметочный кронциркуль, пропорциональный циркуль и другие инструменты. 15
Черчение. Часть 1 Кульман Прибор пантографной системы в виде доски, установленной вертикально или под углом. Название происходит от наименования немецкой фирмы Franz Kuhlmann KG, выпускавшей эти приборы. 16

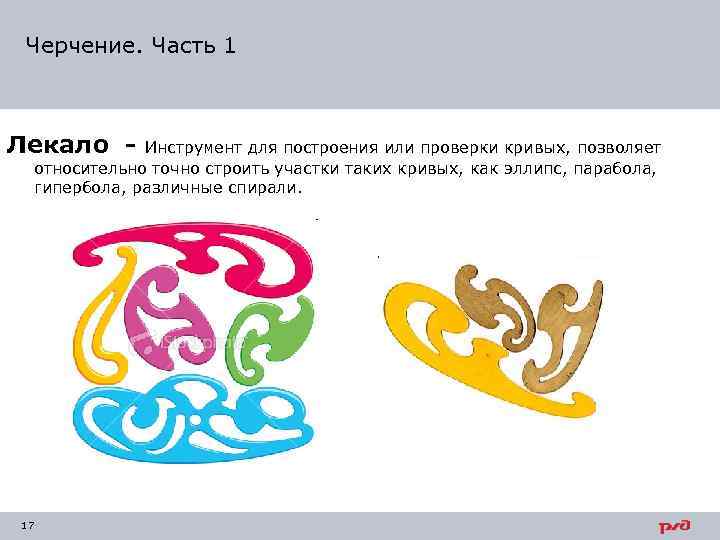

Черчение. Часть 1 Лекало - Инструмент для построения или проверки кривых, позволяет относительно точно строить участки таких кривых, как эллипс, парабола, гипербола, различные спирали. 17
Черчение. Часть 1 Лекало - Инструмент для построения или проверки кривых, позволяет относительно точно строить участки таких кривых, как эллипс, парабола, гипербола, различные спирали. 18

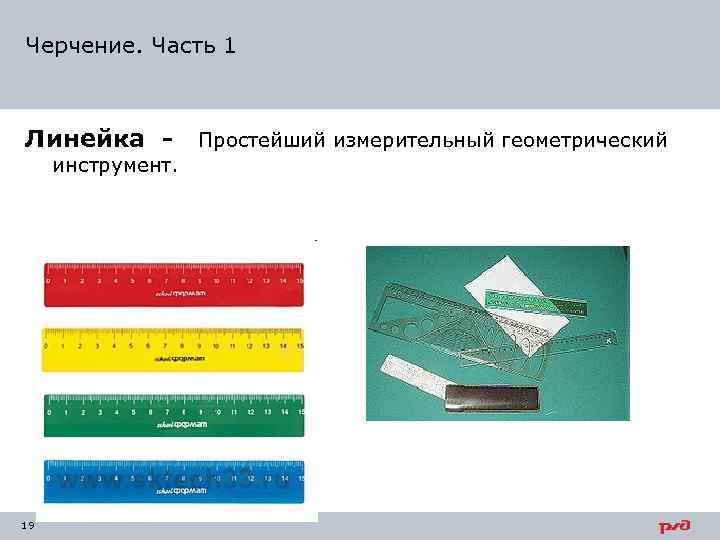

Черчение. Часть 1 Линейка - инструмент. 19 Простейший измерительный геометрический

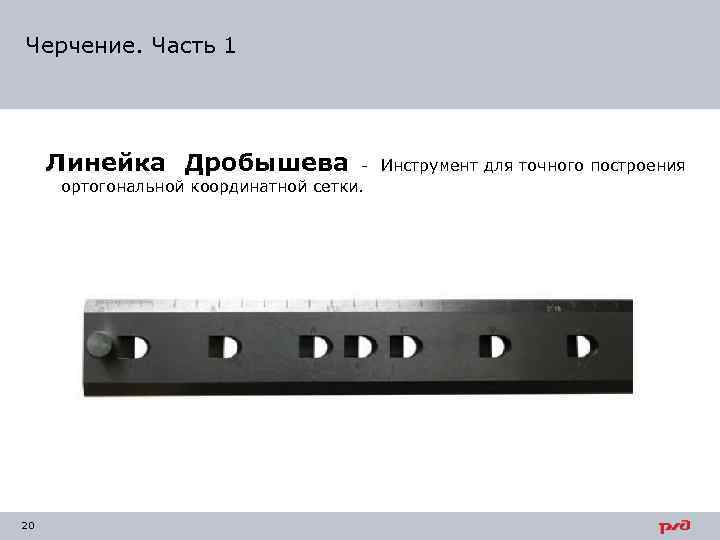

Черчение. Часть 1 Линейка Дробышева - Инструмент для точного построения ортогональной координатной сетки. 20
Черчение. Часть 1 Пантограф - прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе. 21

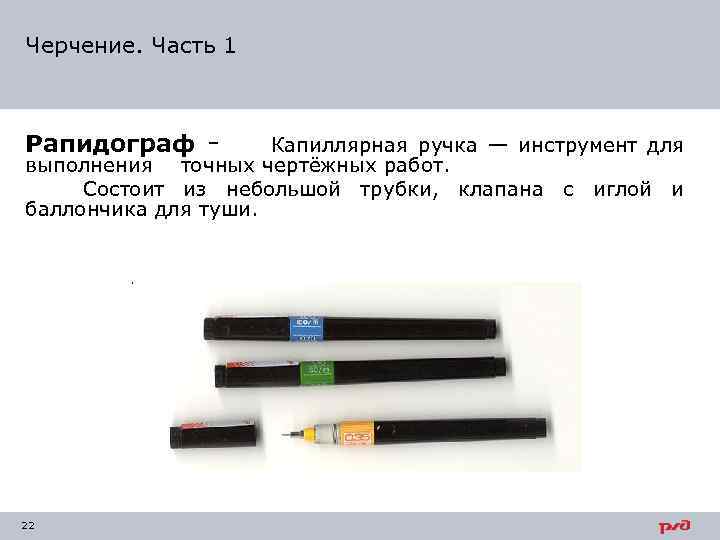

Черчение. Часть 1 Рапидограф - Капиллярная ручка — инструмент для выполнения точных чертёжных работ. Состоит из небольшой трубки, клапана с иглой и баллончика для туши. 22

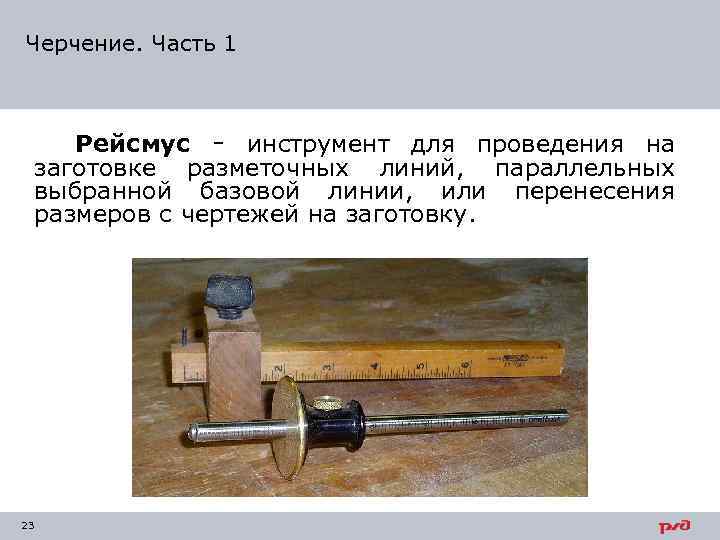

Черчение. Часть 1 Рейсмус - инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии, или перенесения размеров с чертежей на заготовку. 23
Черчение. Часть 1 Рейсфедер - Инструмент для проведения линий на бумаге тушью или краской. Рейсфедер кроме черчения используется также для каллиграфии. 24

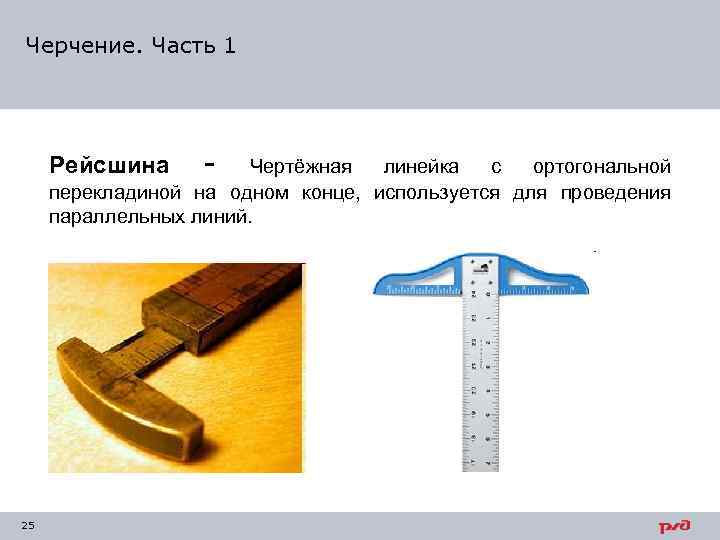

Черчение. Часть 1 Рейсшина - Чертёжная линейка с ортогональной перекладиной на одном конце, используется для проведения параллельных линий. 25
Черчение. Часть 1 Транспортир - инструмент для построения и измерения углов. 26
Черчение. Часть 1 Угольник - Инструмент для построения углов. Обычно представляет собой прямоугольный треугольник с острыми углами 30° и 60° или по 45°. 27
Черчение. Часть 1 Циркуль - инструмент для рисования окружностей и дуг окружностей. 28

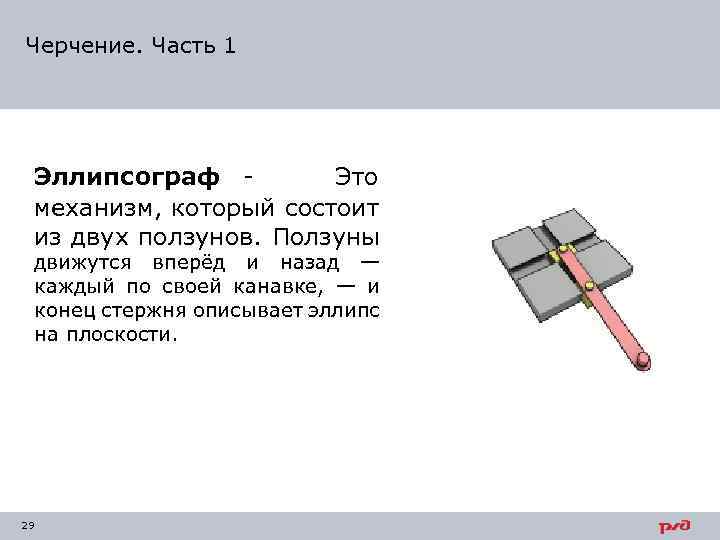

Черчение. Часть 1 Эллипсограф Это механизм, который состоит из двух ползунов. Ползуны движутся вперёд и назад — каждый по своей канавке, — и конец стержня описывает эллипс на плоскости. 29

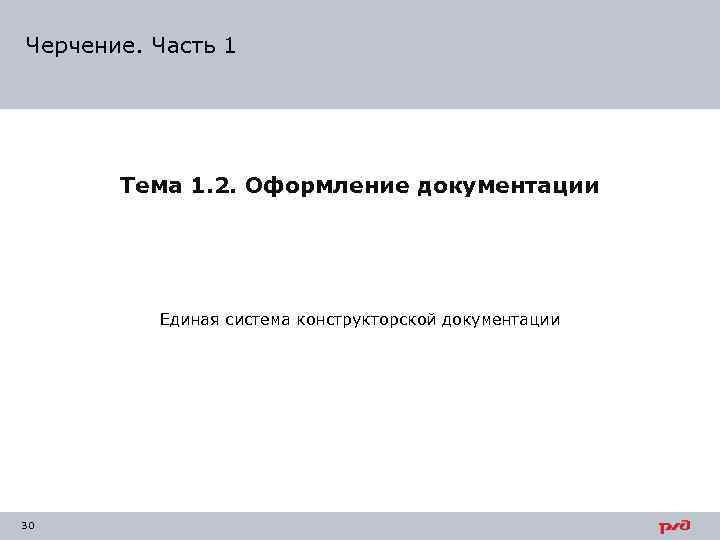

Черчение. Часть 1 Тема 1. 2. Оформление документации Единая система конструкторской документации 30

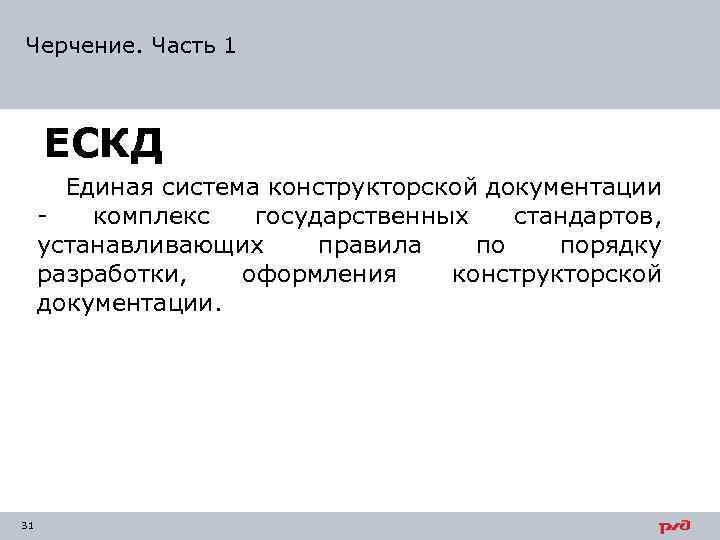

Черчение. Часть 1 ЕСКД Единая система конструкторской документации комплекс государственных стандартов, устанавливающих правила по порядку разработки, оформления конструкторской документации. 31

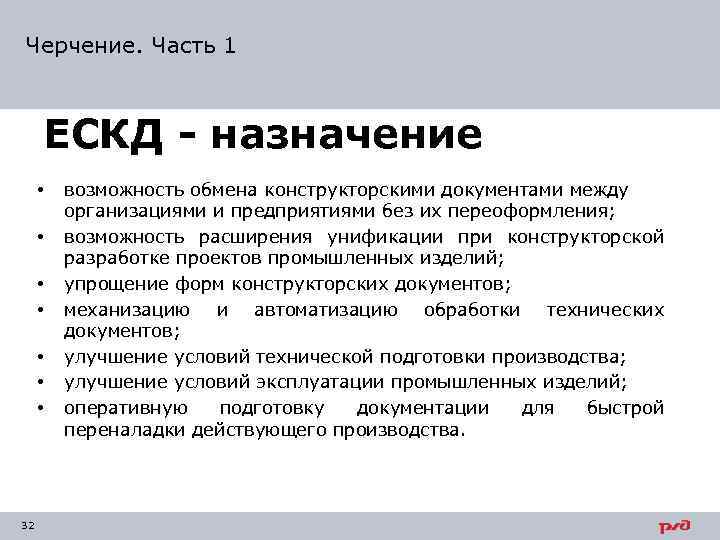

Черчение. Часть 1 ЕСКД - назначение • • 32 возможность обмена конструкторскими документами между организациями и предприятиями без их переоформления; возможность расширения унификации при конструкторской разработке проектов промышленных изделий; упрощение форм конструкторских документов; механизацию и автоматизацию обработки технических документов; улучшение условий технической подготовки производства; улучшение условий эксплуатации промышленных изделий; оперативную подготовку документации для быстрой переналадки действующего производства.

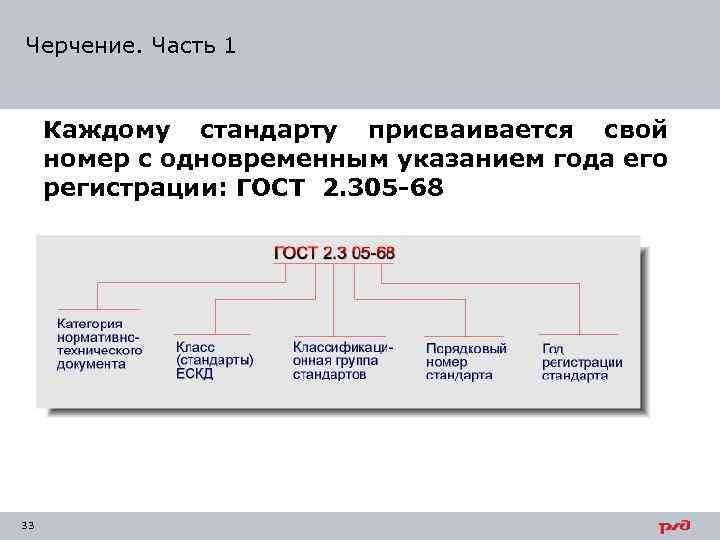

Черчение. Часть 1 Каждому стандарту присваивается свой номер с одновременным указанием года его регистрации: ГОСТ 2. 305 -68 33

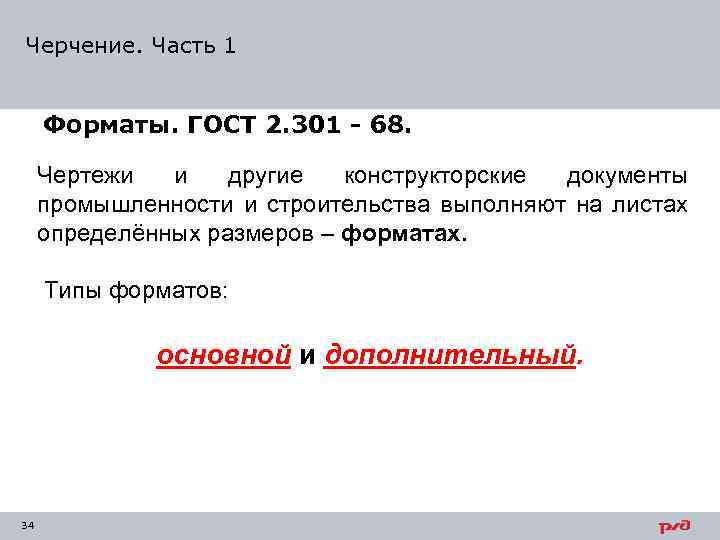

Черчение. Часть 1 Форматы. ГОСТ 2. 301 - 68. Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах определённых размеров – форматах. Типы форматов: основной и дополнительный. 34
Черчение. Часть 1 Основные форматы получаются последовательным делением параллельно меньшей стороне. № п/п формат размер 1. 841 х 1189 2. А 1 594 х 841 3. A 2 420 х 594 4. A 3 297 х 420 5. 35 A 0 A 4 210 х 297

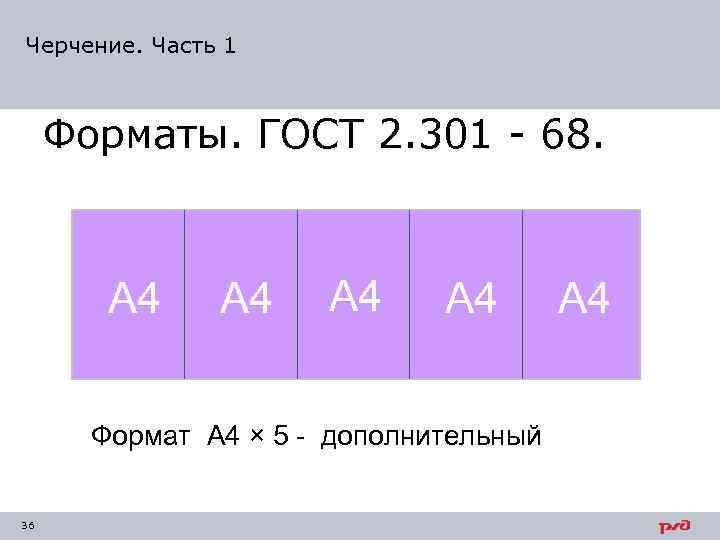

Черчение. Часть 1 Форматы. ГОСТ 2. 301 - 68. А 4 А 4 Формат А 4 × 5 - дополнительный 36 А 4
Черчение. Часть 1 Масштаб. ГОСТ 2. 302 - 68. Масштаб - это линейное изображение размера на чертеже какого-то предмета. Существует 3 вида масштаба: 1. Натуральный М 1: 1 2. Уменьшения 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000 3. Увеличения 2: 1; 25: 1; 4: 1; 5: 1; 10: 1; 20: 1; 40: 1; 50: 1; 100: 1 37

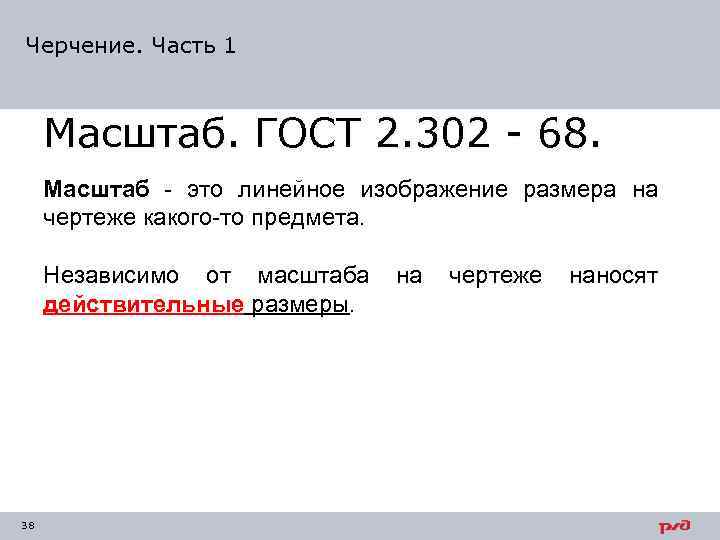

Черчение. Часть 1 Масштаб. ГОСТ 2. 302 - 68. Масштаб - это линейное изображение размера на чертеже какого-то предмета. Независимо от масштаба действительные размеры. 38 на чертеже наносят
d 100 Черчение. Часть 1 Данный чертеж детали выполнен в масштабе 1: 2 1. Укажите диаметр внутреннего отверстия. 2. Укажите размер отверстия для выполнения чертежа. 39
Черчение. Часть 1 Основные надписи. ГОСТ 2. 104 - 2006. Основная надпись чертежей и схем содержит информацию о наименовании изделия, его масштабе, разработчике, внесения изменений в чертежи и другую информацию. 185 Форма 1 - Основная надпись и дополнительные графы для чертежей и схем. 40
Черчение. Часть 1 Основные надписи. ГОСТ 2. 104 - 2006. Основная надпись чертежей и схем содержит информацию о наименовании изделия, его масштабе, разработчике, внесения изменений в чертежи и другую информацию. Форма 1 - Основная надпись и дополнительные графы для чертежей и схем. 41
Черчение. Часть 1 Основные надписи. ГОСТ 2. 104 - 2006. Форма 1 - Основная надпись и дополнительные графы для чертежей и схем. 42
Черчение. Часть 1 Основные надписи. ГОСТ 2. 104 - 2006. Форма 2 - Основная надпись для текстовых конструкторских документов или дополнительных листов документации. 43
Черчение. Часть 1 Основные надписи. ГОСТ 2. 104 - 2006. Форма 2 а - Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы). Форма 2 б - Основная надпись и дополнительные графы для текстовых конструкторских документов при двустороннем светокопировании (последующие листы). Для четных и нечетных страниц в зеркальном отражении. 44

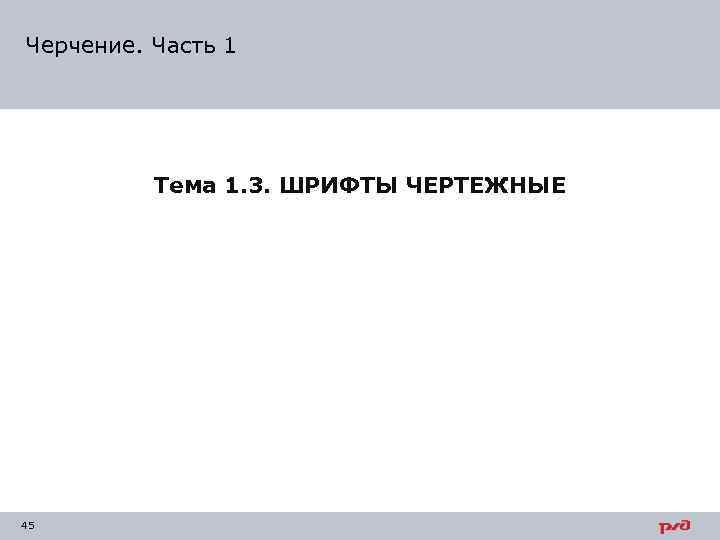

Черчение. Часть 1 Тема 1. 3. ШРИФТЫ ЧЕРТЕЖНЫЕ 45
Черчение. Часть 1 Шрифты чертежные. ГОСТ 2. 304 - 81 устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства. Устанавливаются следующие типы шрифта: тип А без наклона (d=1/14 h); тип А с наклоном около 75° (d=1/14 h); тип Б без наклона (d=1/10 h); тип Б с наклоном около 75° (d=1/10 h). 46

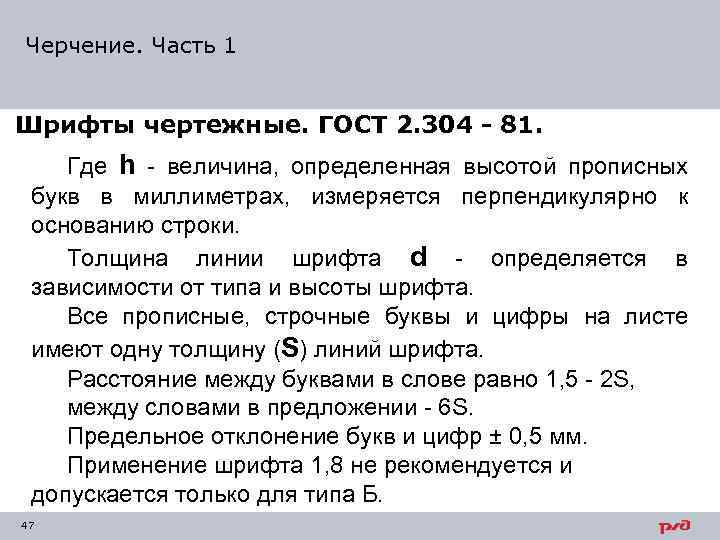

Черчение. Часть 1 Шрифты чертежные. ГОСТ 2. 304 - 81. Где h - величина, определенная высотой прописных букв в миллиметрах, измеряется перпендикулярно к основанию строки. Толщина линии шрифта d - определяется в зависимости от типа и высоты шрифта. Все прописные, строчные буквы и цифры на листе имеют одну толщину (S) линий шрифта. Расстояние между буквами в слове равно 1, 5 - 2 S, между словами в предложении - 6 S. Предельное отклонение букв и цифр ± 0, 5 мм. Применение шрифта 1, 8 не рекомендуется и допускается только для типа Б. 47
Черчение. Часть 1 Шрифты чертежные. ГОСТ 2. 304 - 81. Тип А 48
Черчение. Часть 1 Шрифты чертежные. ГОСТ 2. 304 - 81. Тип В 49

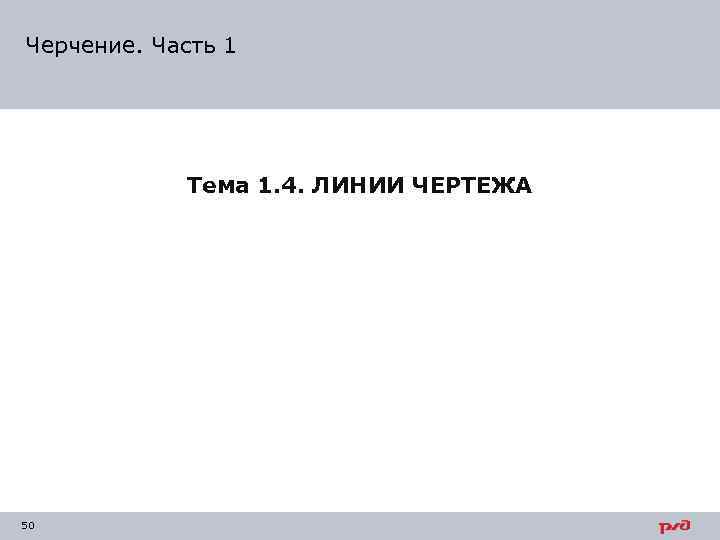

Черчение. Часть 1 Тема 1. 4. ЛИНИИ ЧЕРТЕЖА 50
Черчение. Часть 2 Линии чертежа. ГОСТ 2. 303 - 68. 51

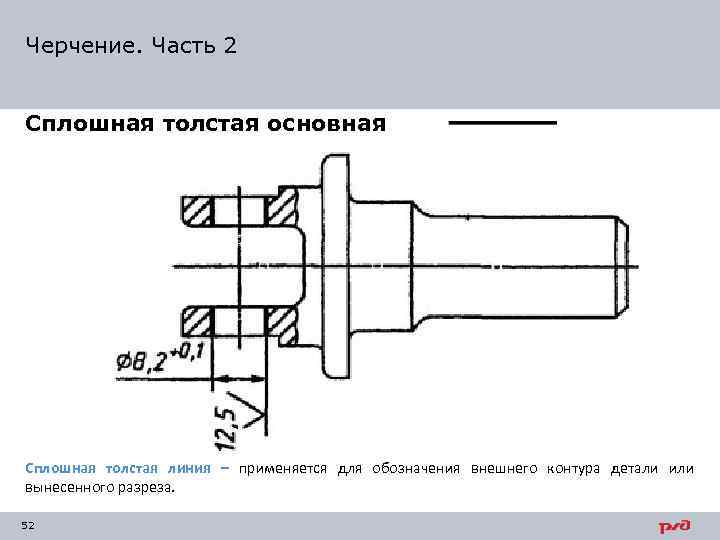

Черчение. Часть 2 Сплошная толстая основная Сплошная толстая линия – применяется для обозначения внешнего контура детали или вынесенного разреза. 52
Черчение. Часть 2 Сплошная тонкая линия – применяется для обозначения на чертеже наложенного сечения, выносных линий, штриховки разрезанной части детали. 53
Черчение. Часть 2 Сплошная волнистая линия – линия обрыва применяется для разграничения изображений двух видов на одной плоскости: общий вид и разрез части детали. 54
Черчение. Часть 2 Штриховая линия применяется для изображения невидимых (скрытых) контуров (отверстия, вырезы, полостей) на чертеже. Позволяет получить представление о глубине выреза или отверстия. 55
Черчение. Часть 2 Штрихпунктирная тонкая линия применяется для изображения осей изделия или центральных линий отдельных его частей. 56
Черчение. Часть 2 Разомкнутая линия предназначается для изображения места секущей плоскости при построении сечений и разрезов. Толщина линии от S до 1, 5 S. 57
Черчение. Часть 2 Штрихпунктирная утолщенная линия применяется для изображения поверхности, подлежащей термообработке или покрытию. 58
Черчение. Часть 2 Сплошная тонкая с изломом применяется для изображения двух чертежей на одной плоскости. Например, общий вид и разрез одной части. 59
