Chemtrade Estonia OU ГАЗОПЕРЕКАЧИВАЮЩИЙ АГРЕГАТ 6 3 МВт

Chemtrade Estonia OU ГАЗОПЕРЕКАЧИВАЮЩИЙ АГРЕГАТ 6. 3 МВт ВЫСОКАЯ ЭКОНОМИЧНОСТЬ НИЗКАЯ ЭМИССИЯ NОx и CO

Наша цель: Чистая атмосфера Экономия Надежность

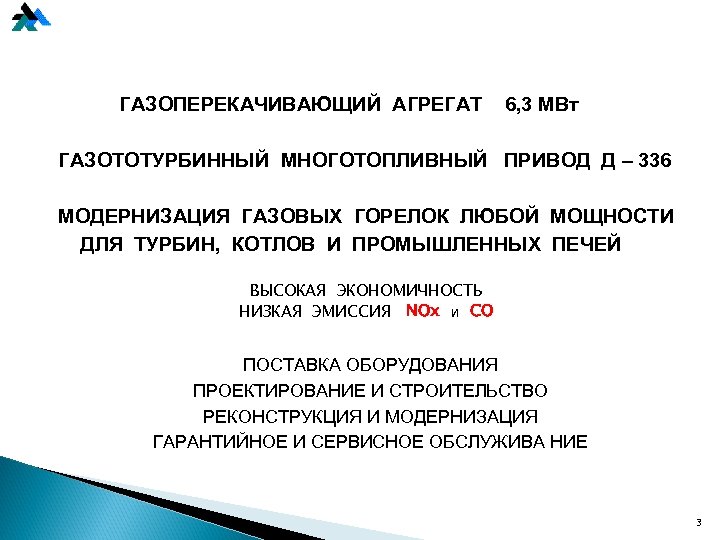

ГАЗОПЕРЕКАЧИВАЮЩИЙ АГРЕГАТ 6, 3 МВт ГАЗОТОТУРБИННЫЙ МНОГОТОПЛИВНЫЙ ПРИВОД Д – 336 МОДЕРНИЗАЦИЯ ГАЗОВЫХ ГОРЕЛОК ЛЮБОЙ МОЩНОСТИ ДЛЯ ТУРБИН, КОТЛОВ И ПРОМЫШЛЕННЫХ ПЕЧЕЙ ВЫСОКАЯ ЭКОНОМИЧНОСТЬ НИЗКАЯ ЭМИССИЯ NОx и CO ПОСТАВКА ОБОРУДОВАНИЯ ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО РЕКОНСТРУКЦИЯ И МОДЕРНИЗАЦИЯ ГАРАНТИЙНОЕ И СЕРВИСНОЕ ОБСЛУЖИВА НИЕ 3

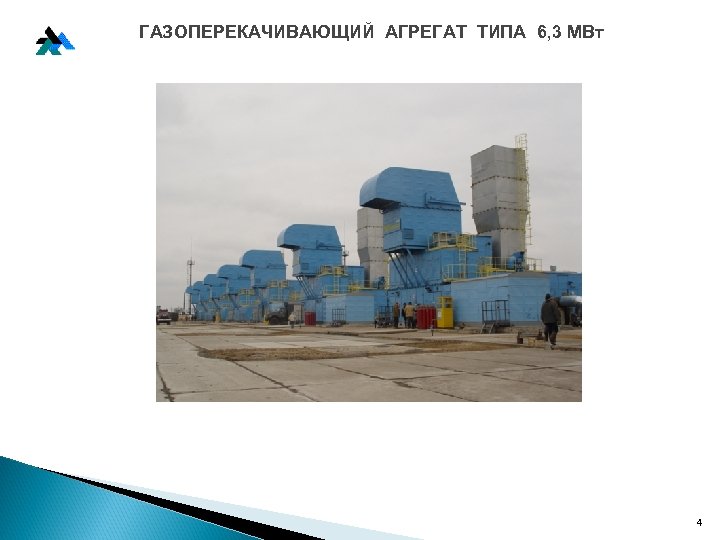

Ко ГАЗОПЕРЕКАЧИВАЮЩИЙ АГРЕГАТ ТИПА 6, 3 МВт 4

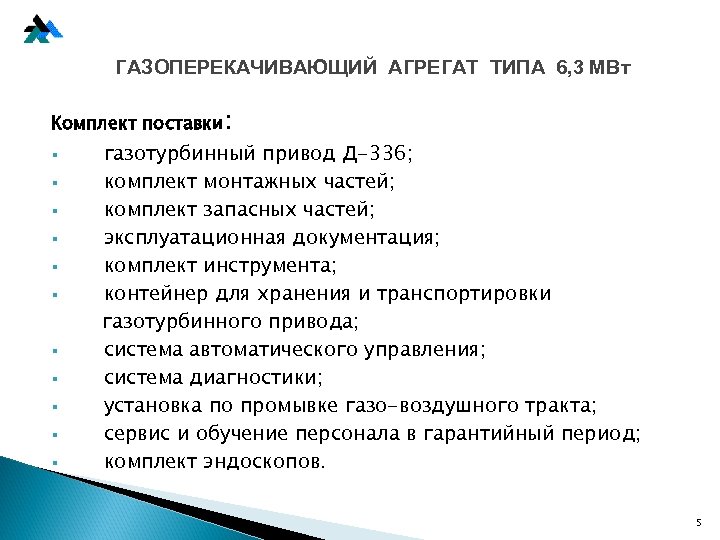

ГАЗОПЕРЕКАЧИВАЮЩИЙ АГРЕГАТ ТИПА 6, 3 МВт. Комплект поставки: § § § газотурбинный привод Д-336; комплект монтажных частей; комплект запасных частей; эксплуатационная документация; комплект инструмента; контейнер для хранения и транспортировки газотурбинного привода; система автоматического управления; система диагностики; установка по промывке газо-воздушного тракта; сервис и обучение персонала в гарантийный период; комплект эндоскопов. 5

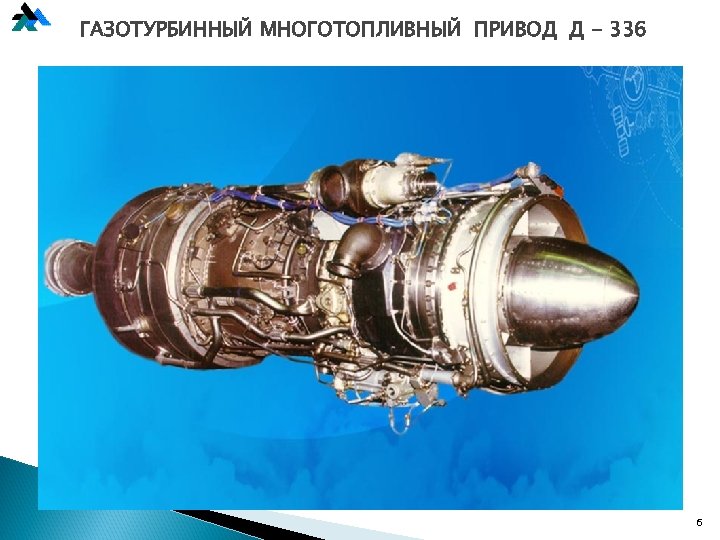

ГАЗОТУРБИННЫЙ МНОГОТОПЛИВНЫЙ ПРИВОД Д - 336 6

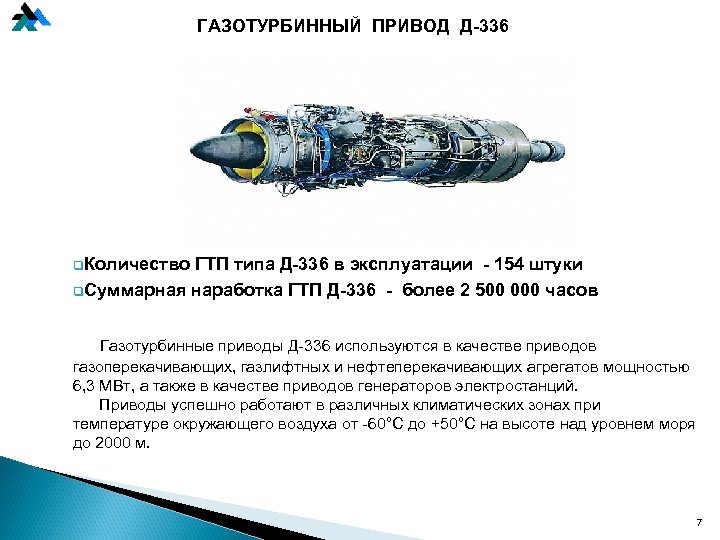

ГАЗОТУРБИННЫЙ ПРИВОД Д-336 q. Количество ГТП типа Д-336 в эксплуатации - 154 штуки q. Суммарная наработка ГТП Д-336 - более 2 500 000 часов Газотурбинные приводы Д-336 используются в качестве приводов газоперекачивающих, газлифтных и нефтеперекачивающих агрегатов мощностью 6, 3 МВт, а также в качестве приводов генераторов электростанций. Приводы успешно работают в различных климатических зонах при температуре окружающего воздуха от -60°С до +50°С на высоте над уровнем моря до 2000 м. 7

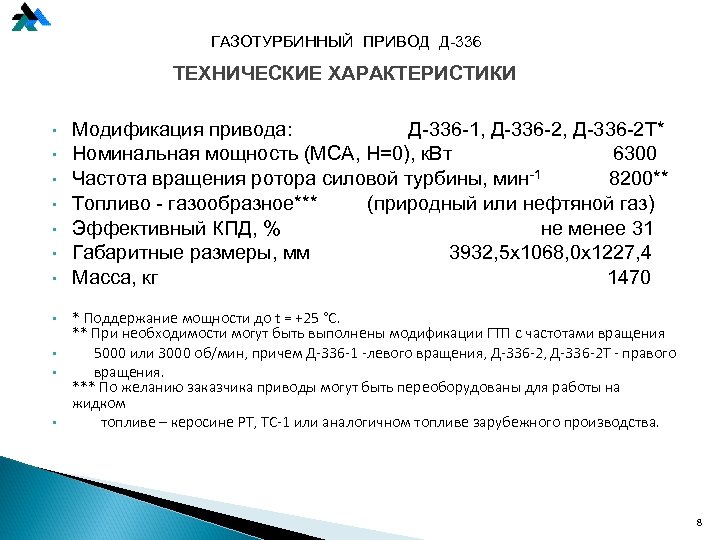

ГАЗОТУРБИННЫЙ ПРИВОД Д-336 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ • • • Модификация привода: Д-336 -1, Д-336 -2 Т* Номинальная мощность (MCA, H=0), к. Вт 6300 Частота вращения ротора силовой турбины, мин-1 8200** Топливо - газообразное*** (природный или нефтяной газ) Эффективный КПД, % не менее 31 Габаритные размеры, мм 3932, 5 x 1068, 0 x 1227, 4 Масса, кг 1470 * Поддержание мощности до t = +25 °С. ** При необходимости могут быть выполнены модификации ГТП с частотами вращения 5000 или 3000 об/мин, причем Д-336 -1 -левого вращения, Д-336 -2 Т - правого вращения. *** По желанию заказчика приводы могут быть переоборудованы для работы на жидком топливе – керосине РТ, ТС-1 или аналогичном топливе зарубежного производства. 8

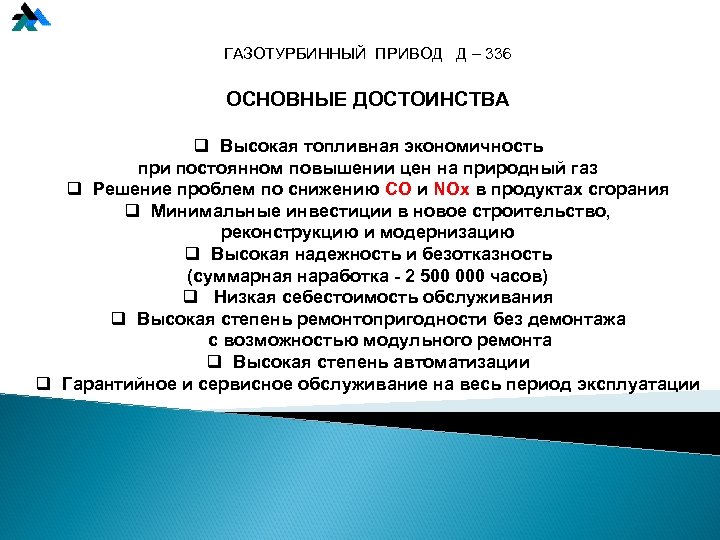

ГАЗОТУРБИННЫЙ ПРИВОД Д – 336 ОСНОВНЫЕ ДОСТОИНСТВА q Высокая топливная экономичность при постоянном повышении цен на природный газ q Решение проблем по снижению CO и NOx в продуктах сгорания q Минимальные инвестиции в новое строительство, реконструкцию и модернизацию q Высокая надежность и безотказность (суммарная наработка - 2 500 000 часов) q Низкая себестоимость обслуживания q Высокая степень ремонтопригодности без демонтажа с возможностью модульного ремонта q Высокая степень автоматизации q Гарантийное и сервисное обслуживание на весь период эксплуатации

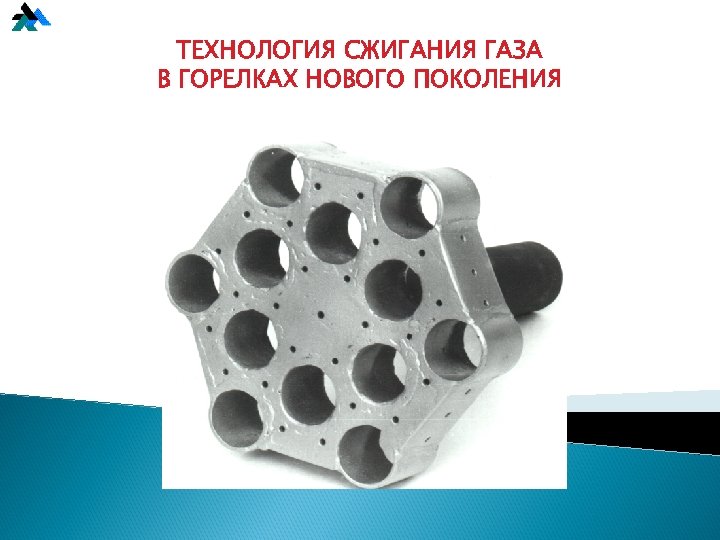

ТЕХНОЛОГИЯ СЖИГАНИЯ ГАЗА В ГОРЕЛКАХ НОВОГО ПОКОЛЕНИЯ

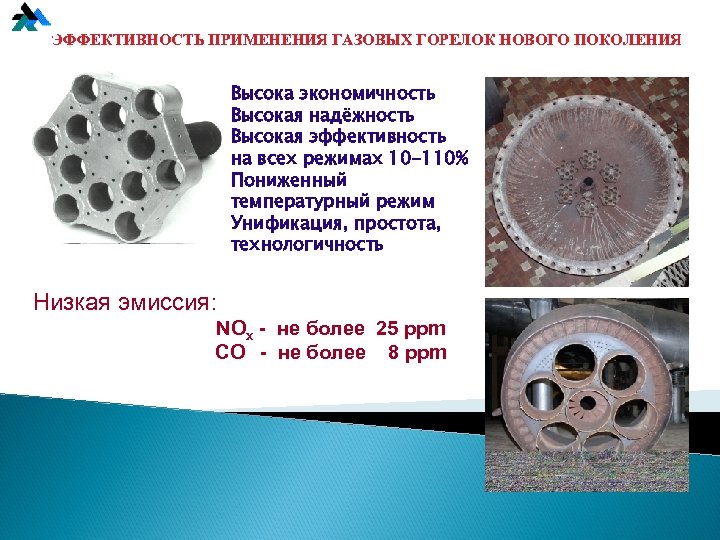

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ ГАЗОВЫХ ГОРЕЛОК НОВОГО ПОКОЛЕНИЯ Высока экономичность Высокая надёжность Высокая эффективность на всех режимах 10 -110% Пониженный температурный режим Унификация, простота, технологичность Низкая эмиссия: NOx - не более 25 ppm СО - не более 8 ppm

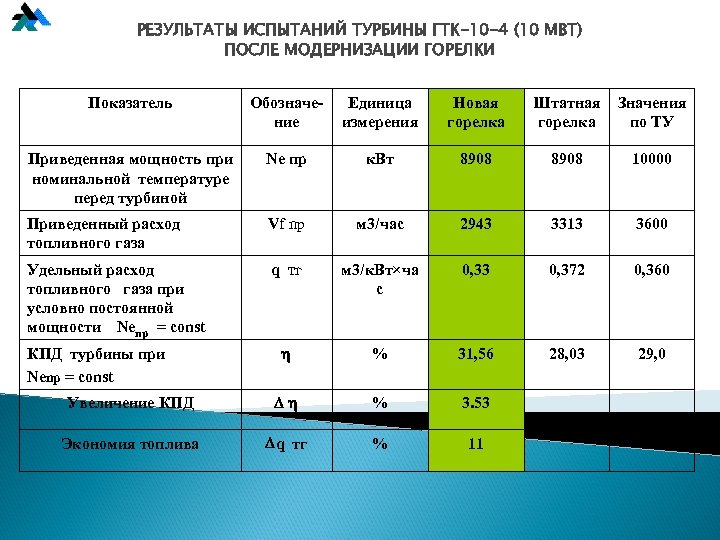

РЕЗУЛЬТАТЫ ИСПЫТАНИЙ ТУРБИНЫ ГTК-10 -4 (10 MВТ) ПОСЛЕ МОДЕРНИЗАЦИИ ГОРЕЛКИ Показатель Обозначение Единица измерения Новая горелка Штатная горелка Значения по ТУ Приведенная мощность при номинальной температуре перед турбиной Nе пр к. Вт 8908 10000 Приведенный расход топливного газа Vf пр м 3/час 2943 3313 3600 Удельный расход топливного газа при условно постоянной мощности Nепр = const q тг м 3/к. Вт×ча с 0, 33 0, 372 0, 360 % 31, 56 28, 03 29, 0 Увеличение КПД % 3. 53 Экономия топлива q тг % 11 КПД турбины при Nenp = const

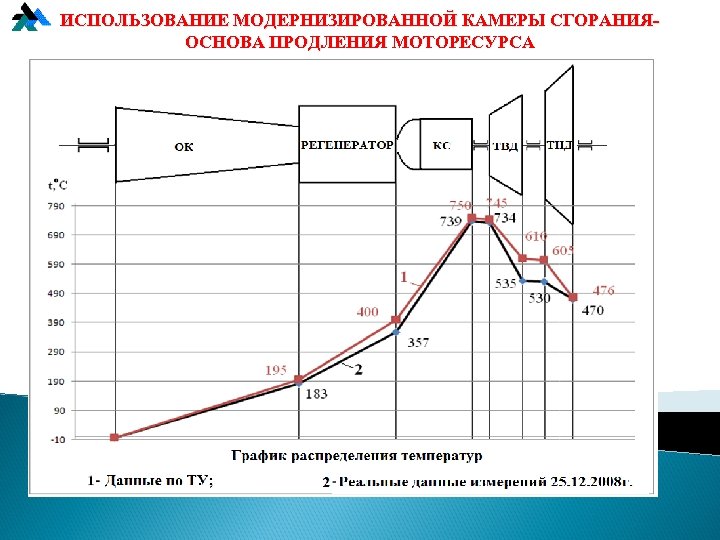

ИСПОЛЬЗОВАНИЕ МОДЕРНИЗИРОВАННОЙ КАМЕРЫ СГОРАНИЯОСНОВА ПРОДЛЕНИЯ МОТОРЕСУРСА

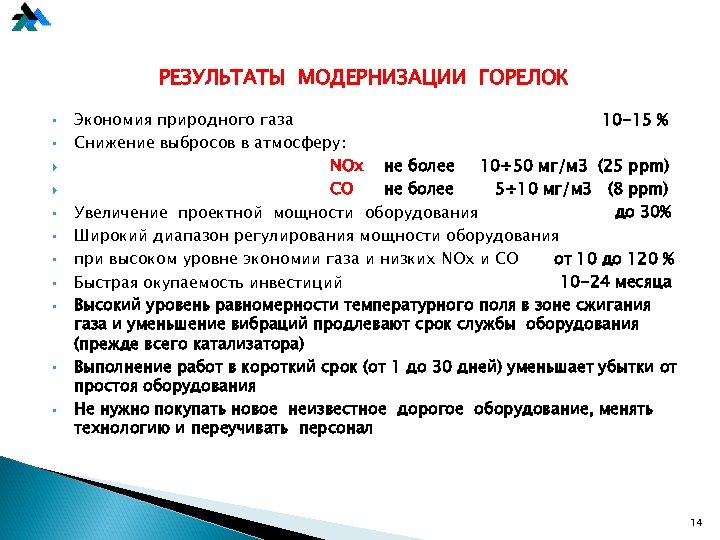

РЕЗУЛЬТАТЫ МОДЕРНИЗАЦИИ ГОРЕЛОК • • • Экономия природного газа 10 -15 % Снижение выбросов в атмосферу: NОx не более 10÷ 50 мг/м 3 (25 ppm) CO не более 5÷ 10 мг/м 3 (8 ppm) Увеличение проектной мощности оборудования до 30% Широкий диапазон регулирования мощности оборудования при высоком уровне экономии газа и низких NОx и CO от 10 до 120 % Быстрая окупаемость инвестиций 10 -24 месяца Высокий уровень равномерности температурного поля в зоне сжигания газа и уменьшение вибраций продлевают срок службы оборудования (прежде всего катализатора) Выполнение работ в короткий срок (от 1 до 30 дней) уменьшает убытки от простоя оборудования Не нужно покупать новое неизвестное дорогое оборудование, менять технологию и переучивать персонал 14

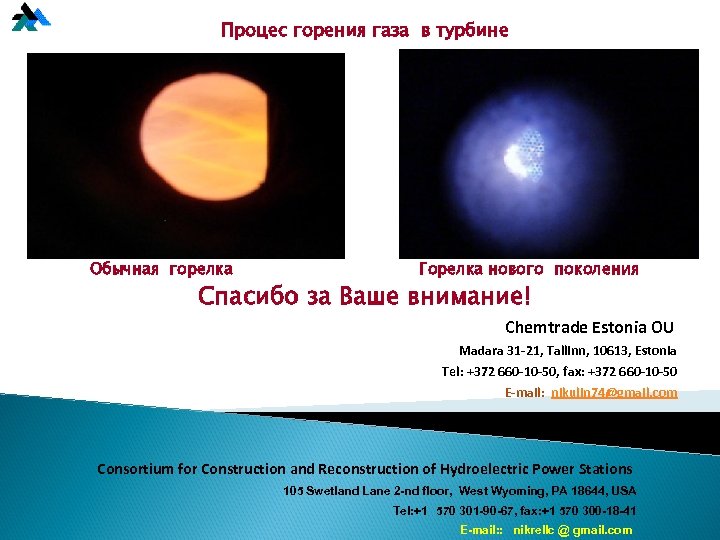

Процес горения газа в турбине Обычная горелка Горелка нового поколения Спасибо за Ваше внимание! Chemtrade Estonia OU Madara 31 -21, Tallinn, 10613, Estonia Tel: +372 660 -10 -50, fax: +372 660 -10 -50 E-mail: nikulin 74@gmail. com Consortium for Construction and Reconstruction of Hydroelectric Power Stations 105 Swetland Lane 2 -nd floor, West Wyoming, PA 18644, USA Tel: +1 570 301 -90 -67, fax: +1 570 300 -18 -41 E-mail: : nikrellc @ gmail. com
