Часть 3 Основы техники эксперимента при высоких и

Часть 3. Основы техники эксперимента при высоких и сверхвысоких давлениях

Мембранный компрессор 1, 3, 6, 7 – клапаны 2 – поршень 4 – стальная мембрана 5 – стальной блок

Ртутные компрессоры 1, 2 – соединенные сосуды 3 – контакты; 4 – вентиль 1 – стакан; 2 – сосуд высокого давления; 3 - резервуар

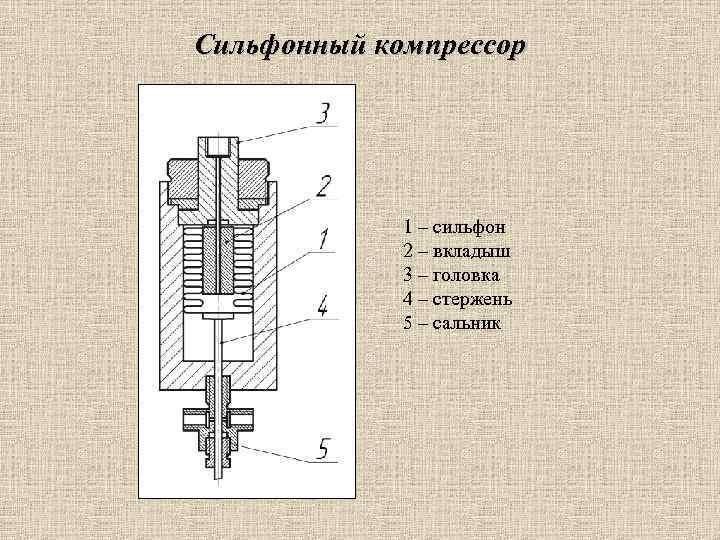

Сильфонный компрессор 1 – сильфон 2 – вкладыш 3 – головка 4 – стержень 5 – сальник

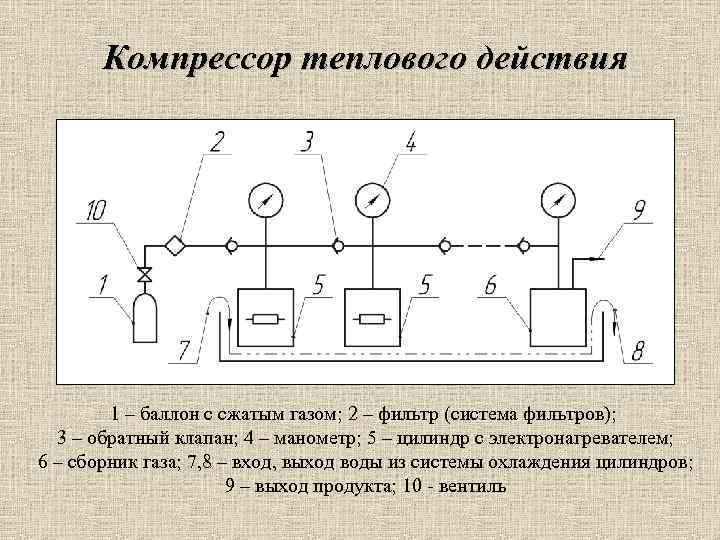

Компрессор теплового действия 1 – баллон с сжатым газом; 2 – фильтр (система фильтров); 3 – обратный клапан; 4 – манометр; 5 – цилиндр с электронагревателем; 6 – сборник газа; 7, 8 – вход, выход воды из системы охлаждения цилиндров; 9 – выход продукта; 10 - вентиль

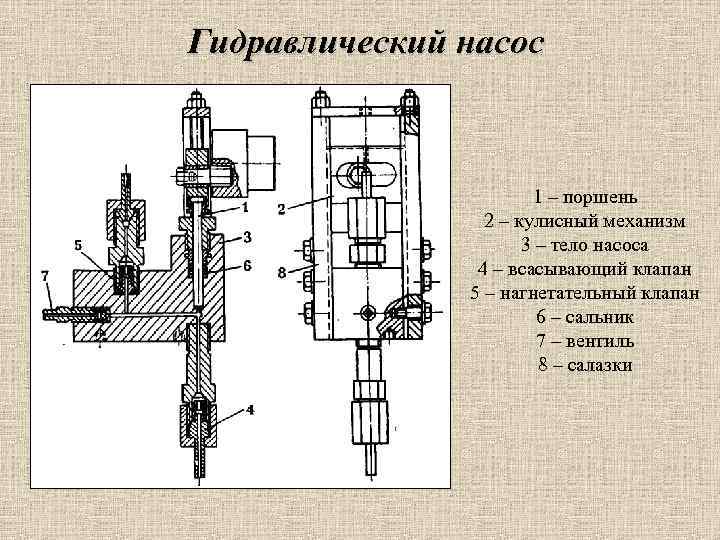

Гидравлический насос 1 – поршень 2 – кулисный механизм 3 – тело насоса 4 – всасывающий клапан 5 – нагнетательный клапан 6 – сальник 7 – вентиль 8 – салазки

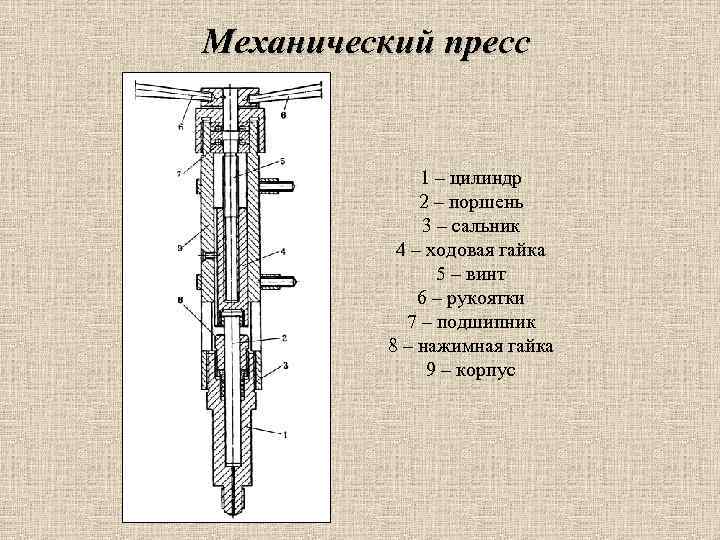

Механический пресс 1 – цилиндр 2 – поршень 3 – сальник 4 – ходовая гайка 5 – винт 6 – рукоятки 7 – подшипник 8 – нажимная гайка 9 – корпус

Мультипликатор с клапанами 1 – всасывающий клапан 2 – цилиндр высокого давления 3 – нагнетательный клапан 4 – клапанная коробка 5 – поршень 6 – уплотнения 7 – цилиндр низкого давления 8 – поршень низкого давления

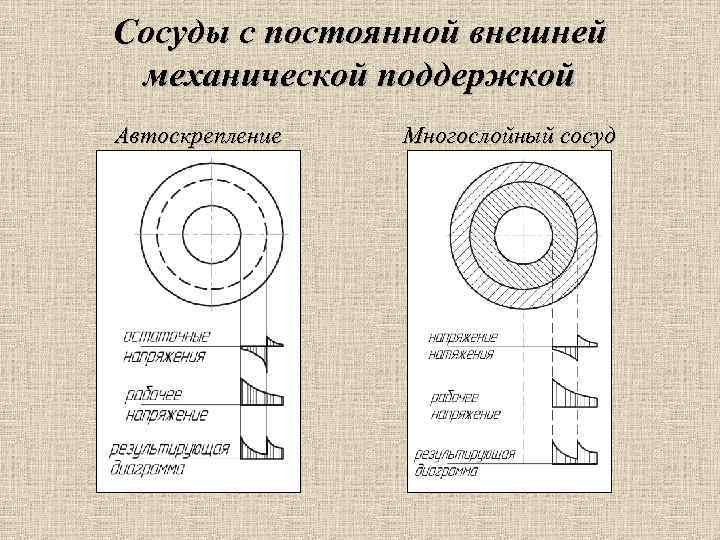

Cосуды с постоянной внешней механической поддержкой Автоскрепление Многослойный сосуд

Cосуды с внешней поддержкой С переменной внешней механической поддержкой С гидравлической поддержкой

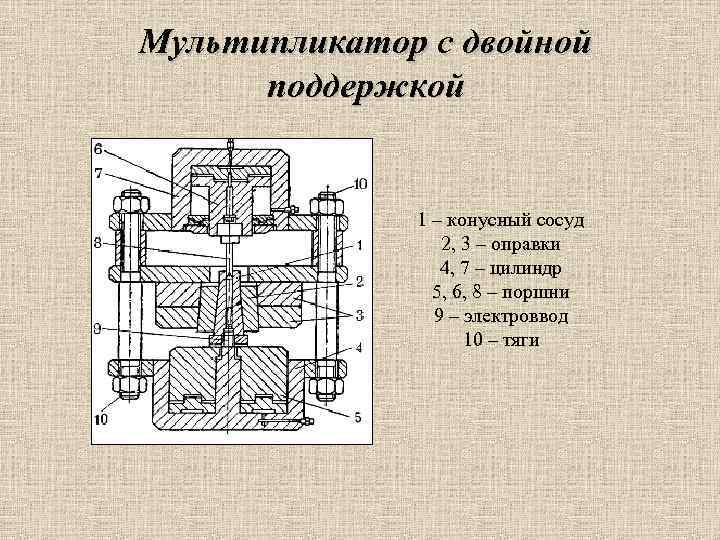

Мультипликатор с двойной поддержкой 1 – конусный сосуд 2, 3 – оправки 4, 7 – цилиндр 5, 6, 8 – поршни 9 – электроввод 10 – тяги

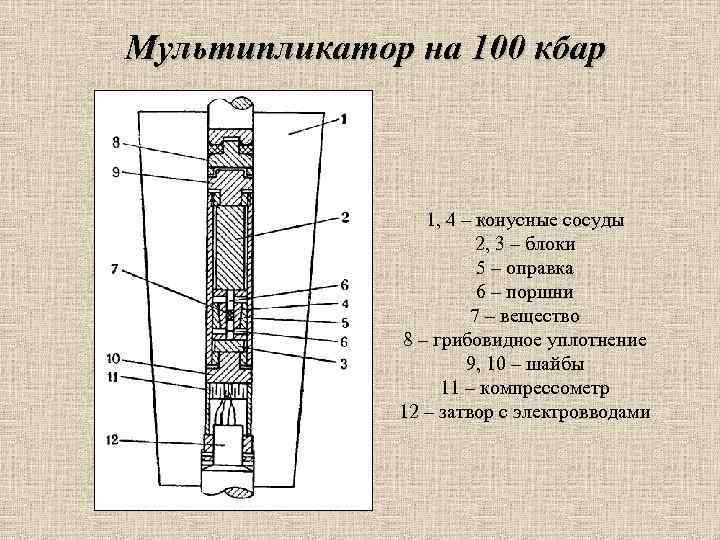

Мультипликатор на 100 кбар 1, 4 – конусные сосуды 2, 3 – блоки 5 – оправка 6 – поршни 7 – вещество 8 – грибовидное уплотнение 9, 10 – шайбы 11 – компрессометр 12 – затвор с электровводами

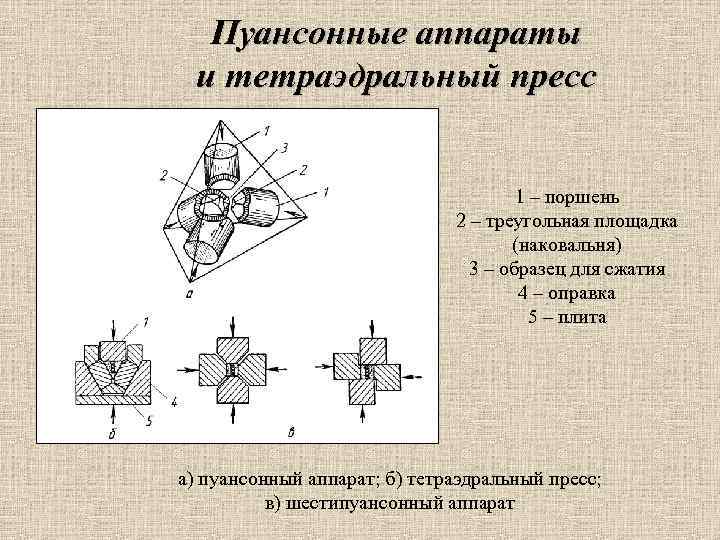

Пуансонные аппараты и тетраэдральный пресс 1 – поршень 2 – треугольная площадка (наковальня) 3 – образец для сжатия 4 – оправка 5 – плита а) пуансонный аппарат; б) тетраэдральный пресс; в) шестипуансонный аппарат

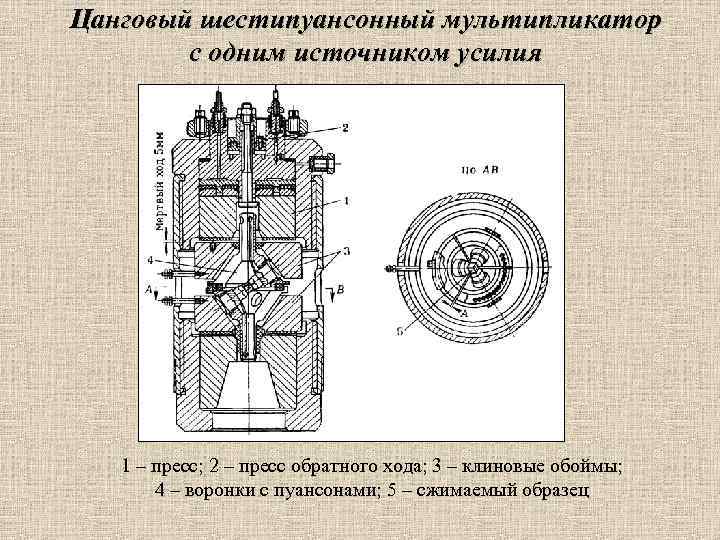

Цанговый шестипуансонный мультипликатор с одним источником усилия 1 – пресс; 2 – пресс обратного хода; 3 – клиновые обоймы; 4 – воронки с пуансонами; 5 – сжимаемый образец

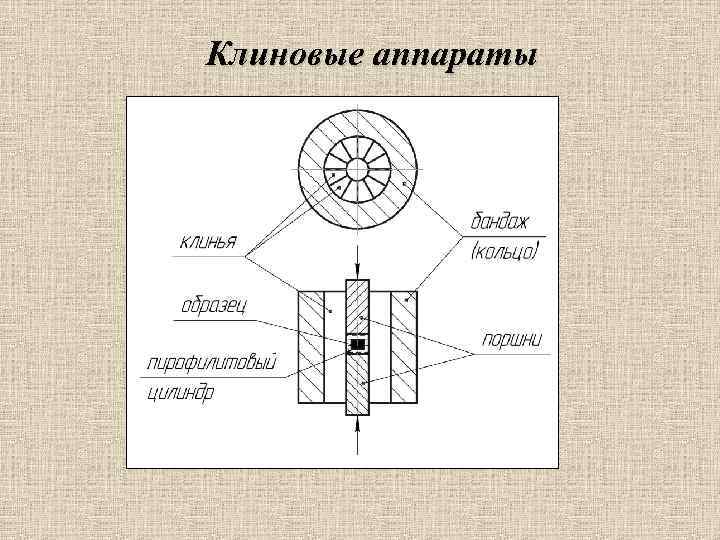

Клиновые аппараты

Восьмисекторный клиновой аппарат 1 – конусные концевые затворы; 2, 3, 4 – поддерживающие кольца 5 – сжимаемый образец; 6 – секторные наковальни; 7 – укрепляющие кольца; 8 – пирофиллит; 9, 10, 11 – поддерживающие кольца 12 - поршни

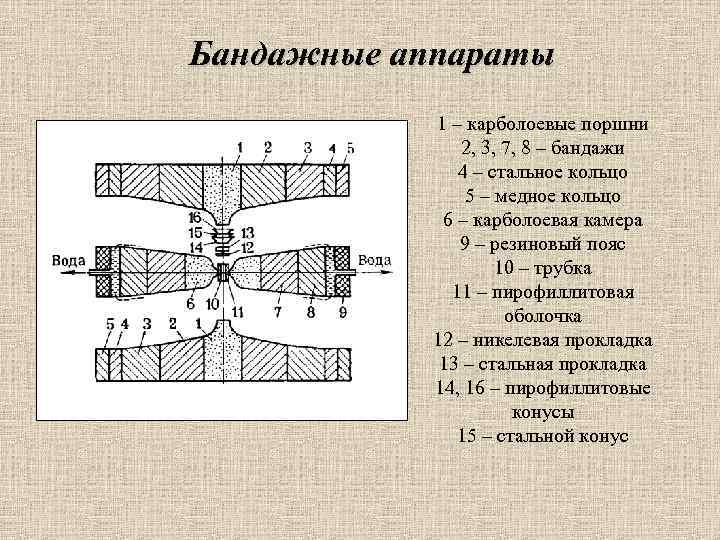

Бандажные аппараты 1 – карболоевые поршни 2, 3, 7, 8 – бандажи 4 – стальное кольцо 5 – медное кольцо 6 – карболоевая камера 9 – резиновый пояс 10 – трубка 11 – пирофиллитовая оболочка 12 – никелевая прокладка 13 – стальная прокладка 14, 16 – пирофиллитовые конусы 15 – стальной конус

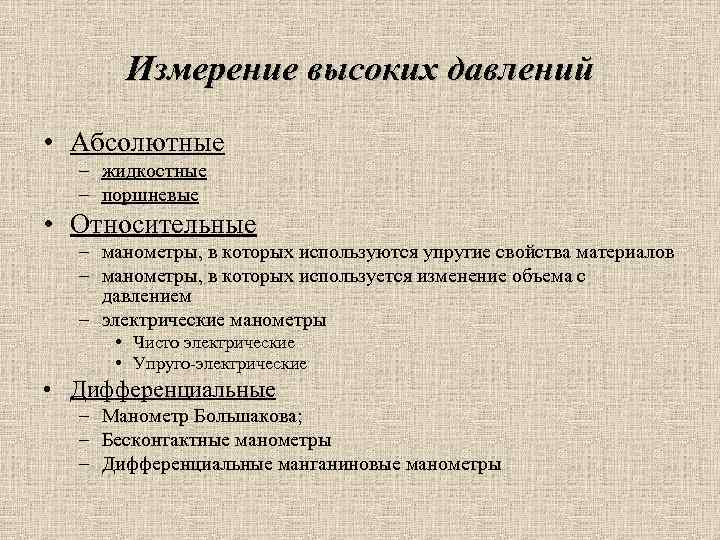

Измерение высоких давлений • Абсолютные – жидкостные – поршневые • Относительные – манометры, в которых используются упругие свойства материалов – манометры, в которых используется изменение объема с давлением – электрические манометры • Чисто электрические • Упруго-электрические • Дифференциальные – Манометр Большакова; – Бесконтактные манометры – Дифференциальные манганиновые манометры

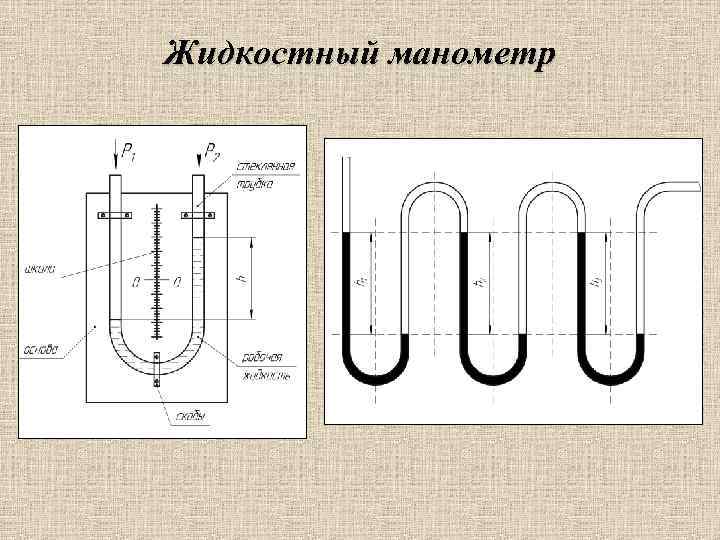

Жидкостный манометр

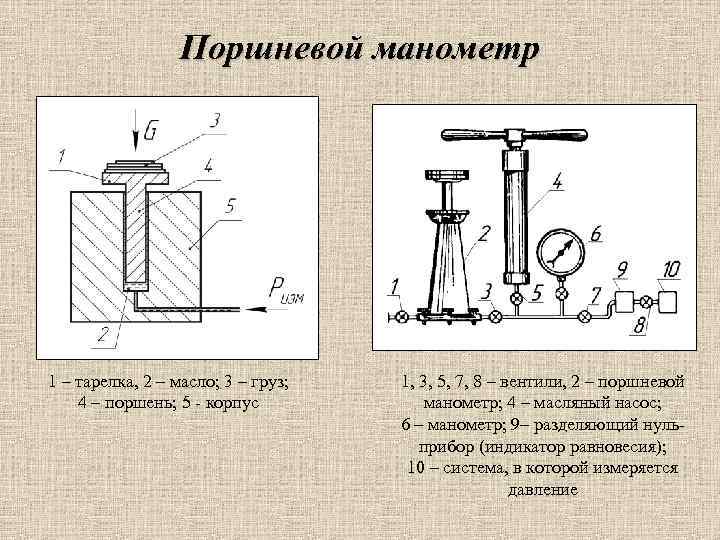

Поршневой манометр 1 – тарелка, 2 – масло; 3 – груз; 4 – поршень; 5 - корпус 1, 3, 5, 7, 8 – вентили, 2 – поршневой манометр; 4 – масляный насос; 6 – манометр; 9– разделяющий нульприбор (индикатор равновесия); 10 – система, в которой измеряется давление

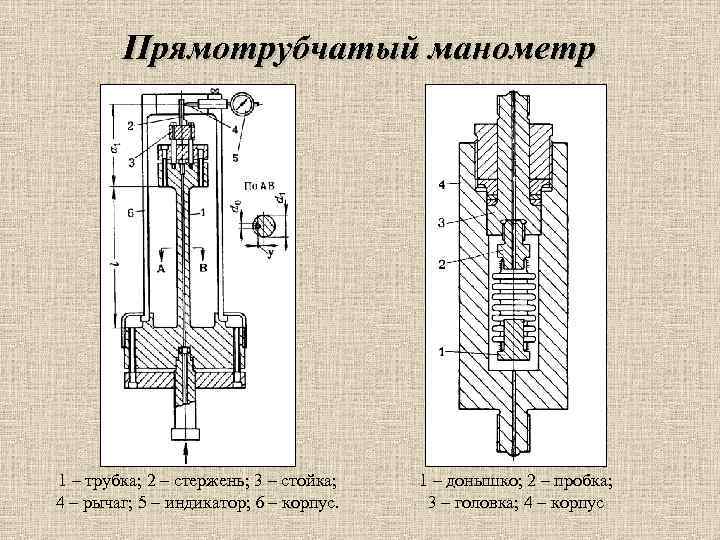

Прямотрубчатый манометр 1 – трубка; 2 – стержень; 3 – стойка; 4 – рычаг; 5 – индикатор; 6 – корпус. 1 – донышко; 2 – пробка; 3 – головка; 4 – корпус

Манганиновый манометр 1 – катушка; 2 – изолированный конус; 3 – головка; 4 – колпачок; 5 – прокладки; 6 – грундбукса; 7 – корпус; 8 – гайка.

Тензометрический манометр 1 – корпус; 2 – гайка; 3 – мембрана; 4 – тензометрический датчик; 5 – компенсационный датчик; 6 – прокладка.

Пьезоэлектрический манометр 1 – корпус; 2, 9 – гайки; 3 – мембрана; 4, 7 – металлические шайбы; 5 – кварцевая пластина; 6 – плитка; 8 – стальной шарик; 10 – втулка.

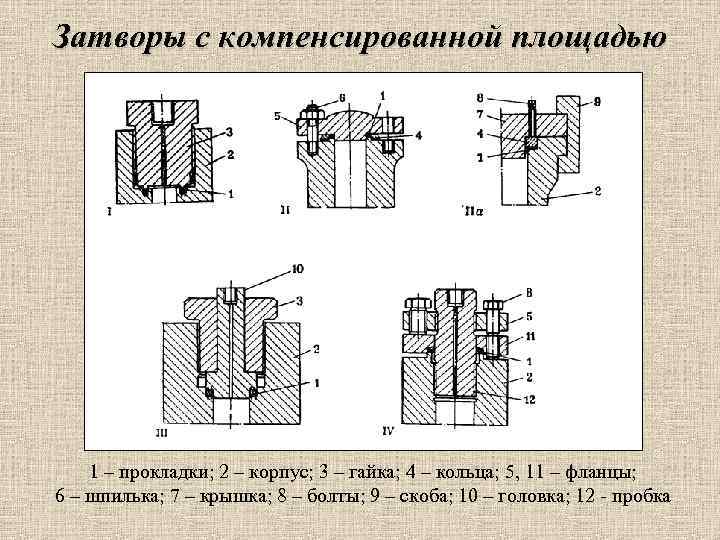

Затворы с компенсированной площадью 1 – прокладки; 2 – корпус; 3 – гайка; 4 – кольца; 5, 11 – фланцы; 6 – шпилька; 7 – крышка; 8 – болты; 9 – скоба; 10 – головка; 12 - пробка

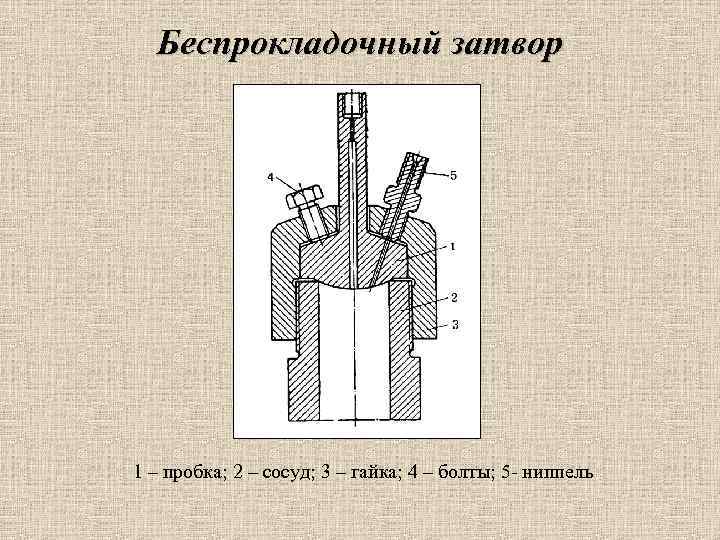

Беспрокладочный затвор 1 – пробка; 2 – сосуд; 3 – гайка; 4 – болты; 5 - ниппель

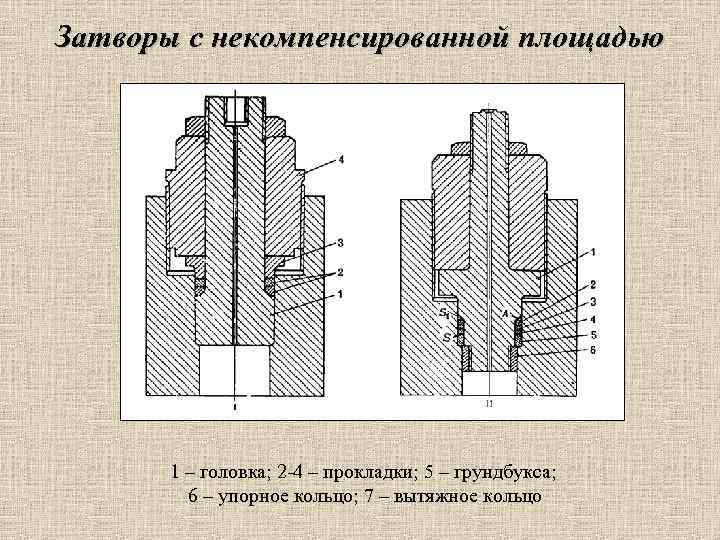

Затворы с некомпенсированной площадью 1 – головка; 2 -4 – прокладки; 5 – грундбукса; 6 – упорное кольцо; 7 – вытяжное кольцо

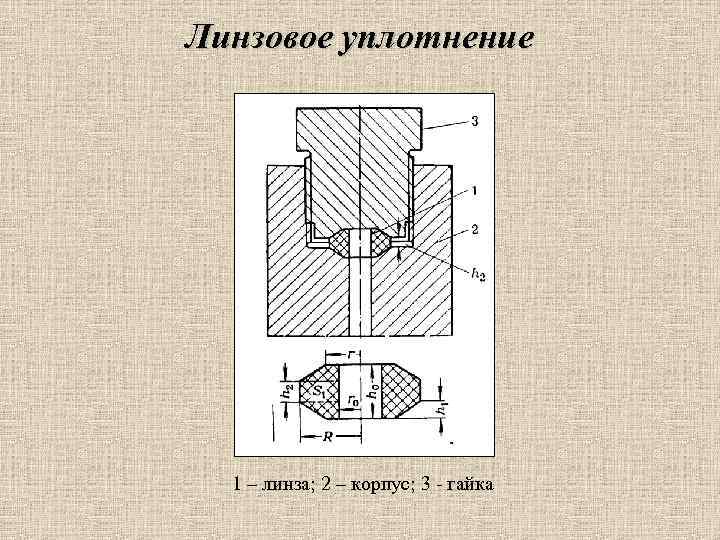

Линзовое уплотнение 1 – линза; 2 – корпус; 3 - гайка

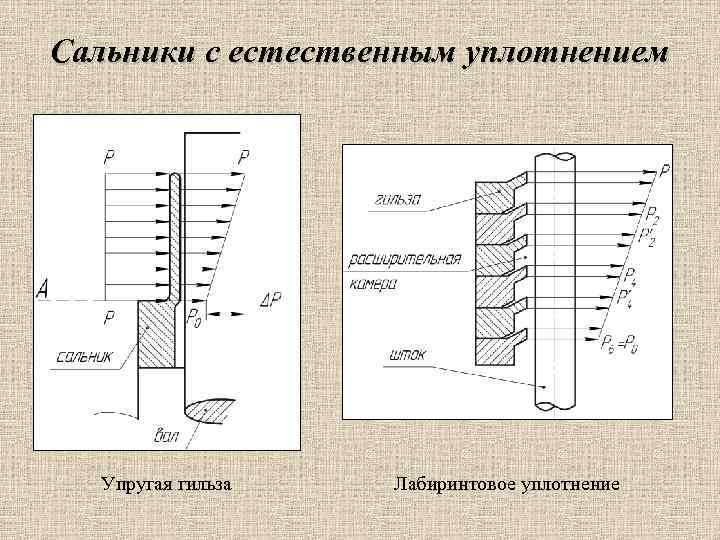

Сальники с естественным уплотнением Упругая гильза Лабиринтовое уплотнение

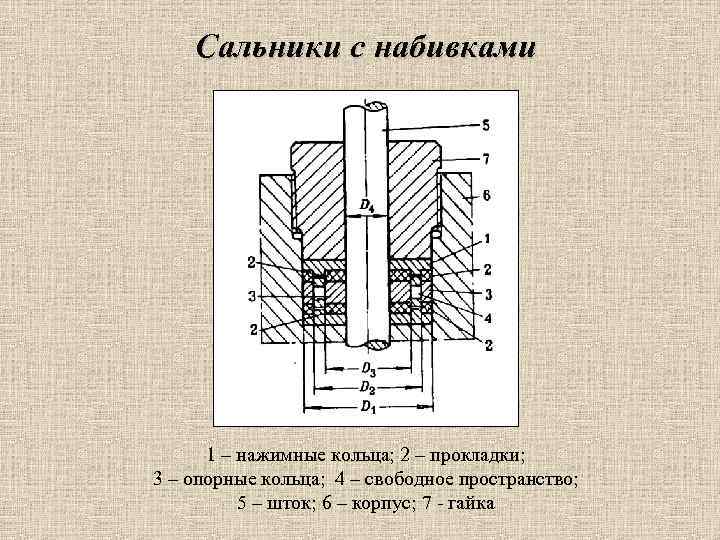

Сальники с набивками 1 – нажимные кольца; 2 – прокладки; 3 – опорные кольца; 4 – свободное пространство; 5 – шток; 6 – корпус; 7 - гайка

Соединения на прокладке и конусное 1, 4 – ниппели; 2 – гайка; 3 – прокладка; 5 – хвостовик ниппеля 1 – ниппели; 2 – нажимная гайка; 3 – капилляр высокого давления; 4 - гнездо

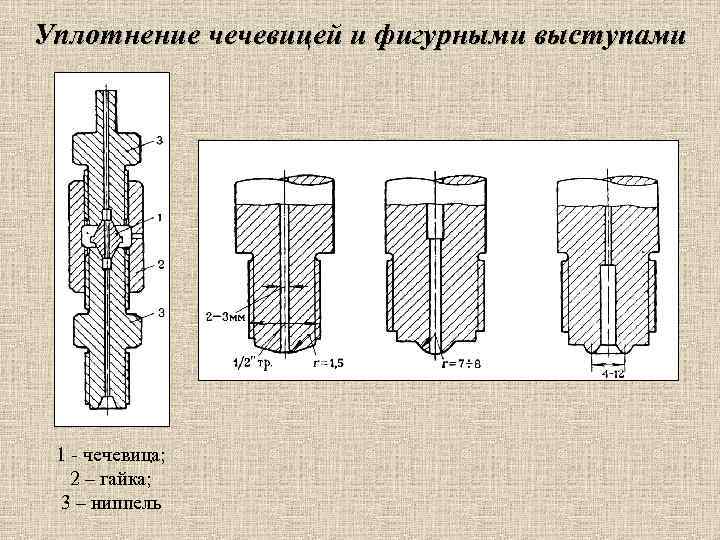

Уплотнение чечевицей и фигурными выступами 1 - чечевица; 2 – гайка; 3 – ниппель
