Часть 2 Криогенная техника Криогенные жидкости N 2

Часть 2. Криогенная техника Криогенные жидкости N 2 Ne H 2 He Температура кипения Ткип, К 77, 4 27, 17 20, 4 4, 2 Температура инверсии Тинв, К - - 204 40 Теплота парообразования при атмосферном давлении, к. Дж/кг 200 86 478 22 Относительная стоимость получения 1 30 2 88

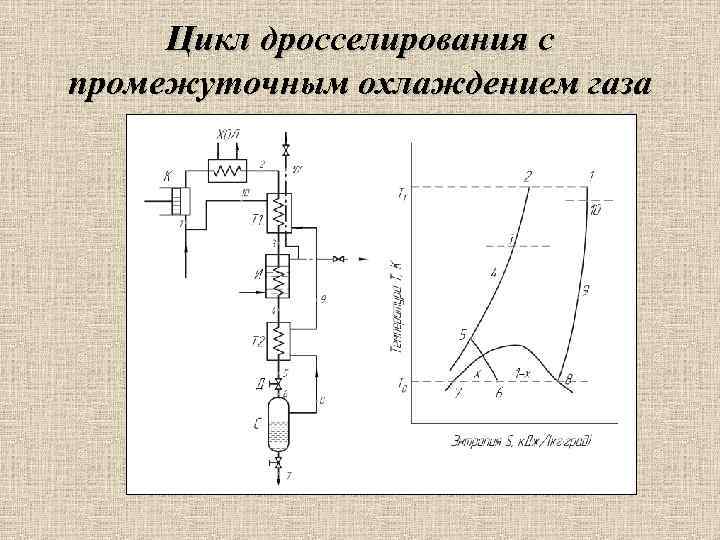

Цикл дросселирования с промежуточным охлаждением газа

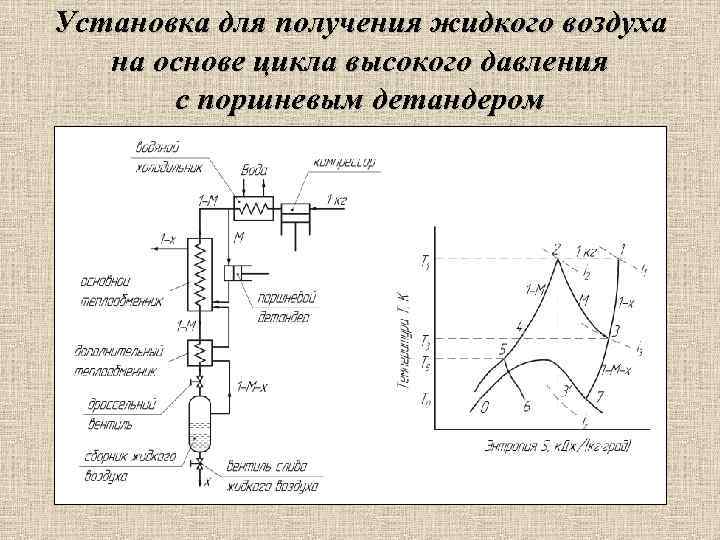

Установка для получения жидкого воздуха на основе цикла высокого давления с поршневым детандером

Схема установки цикла низкого давления с турбодетандером и дроссельным вентилем

Двигатель Стирлинга a — вытеснительный поршень; b — рабочий поршень; с — маховик; d — область нагрева; e — область охлаждения

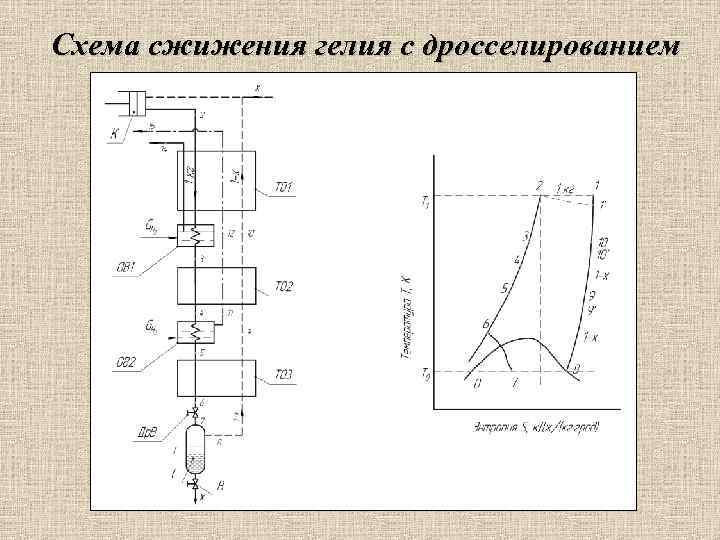

Схема сжижения гелия с дросселированием

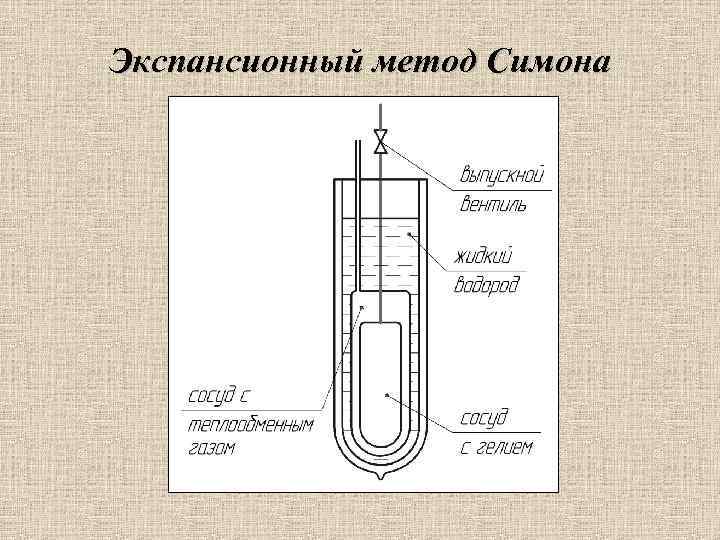

Экспансионный метод Симона

Адиабатное размагничивание

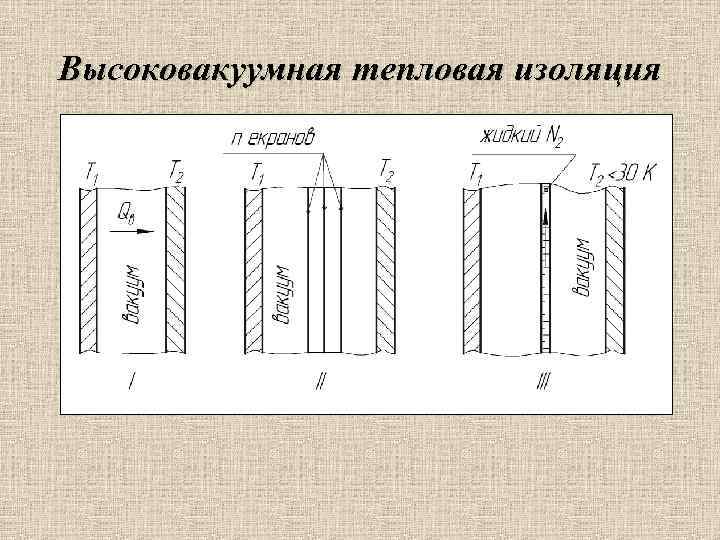

Высоковакуумная тепловая изоляция

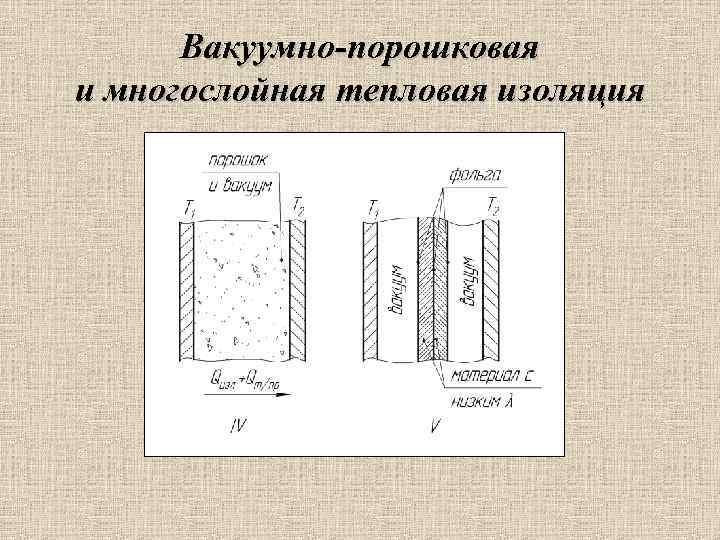

Вакуумно-порошковая и многослойная тепловая изоляция

Наипростейший сосуд Дьюара

Сосуд Дьюара с экраном

Схема перелива криогенных жидкостей

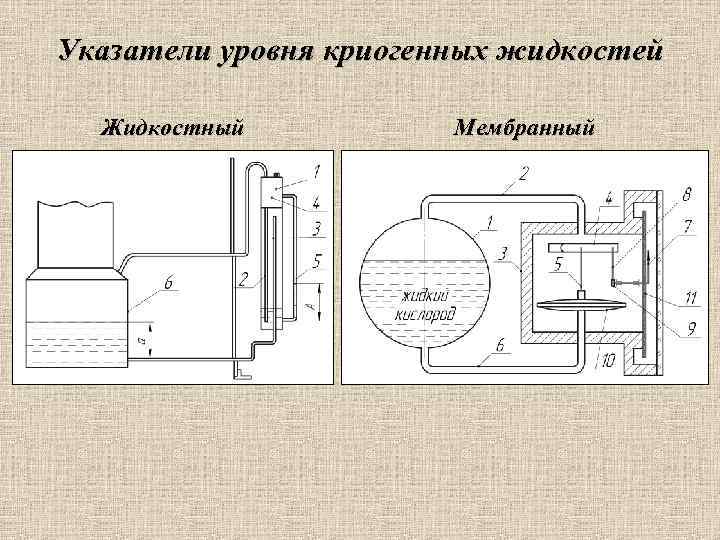

Указатели уровня криогенных жидкостей Жидкостный Мембранный

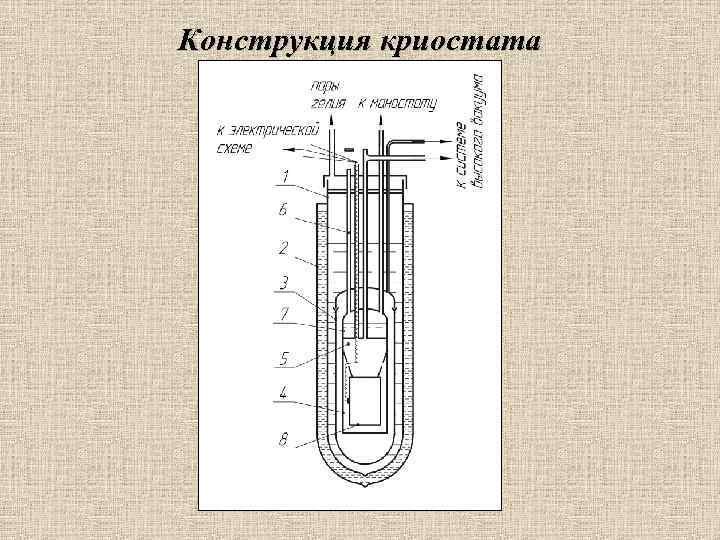

Конструкция криостата
