Chapter 3 Збирання комп ютерів IT Essentials PC Hardware

Chapter 3 Objectives 3. 1 Відкриття корпусу. 3. 2 Встановлення блоку живлення. 3. 3 Підключення компонентів до материнської плати і установка материнської плати. 3. 4 Встановлення внутрішніх дисків. 3. 5 Встановлення дисководів в зовнішні відсіки. 3. 6 Встановлення адаптерних плат. 3. 7 Підключення всіх внутрішніх кабелів. 3. 8 Встановлення бічних панелей і підключення до комп'ютера зовнішніх кабелів. 3. 9 Первинне завантаження комп'ютера. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 2

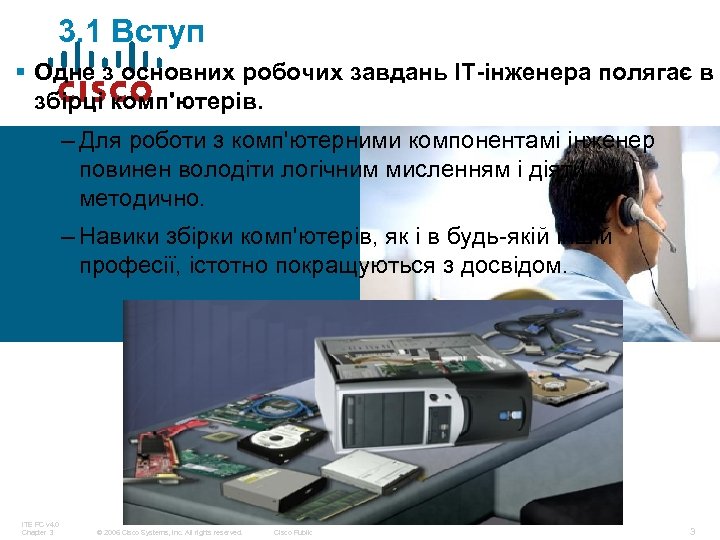

3. 1 Вступ § Одне з основних робочих завдань IT-інженера полягає в збірці комп'ютерів. – Для роботи з комп'ютерними компонентамі інженер повинен володіти логічним мисленням і діяти методично. – Навики збірки комп'ютерів, як і в будь-якій іншій професії, істотно покращуються з досвідом. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 3

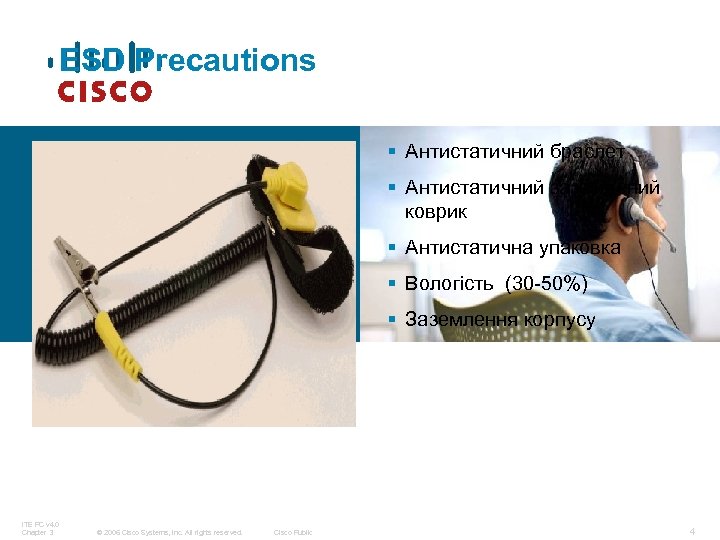

ESD Precautions § Антистатичний браслет § Антистатичний заземлений коврик § Антистатична упаковка § Вологість (30 -50%) § Заземлення корпусу ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 4

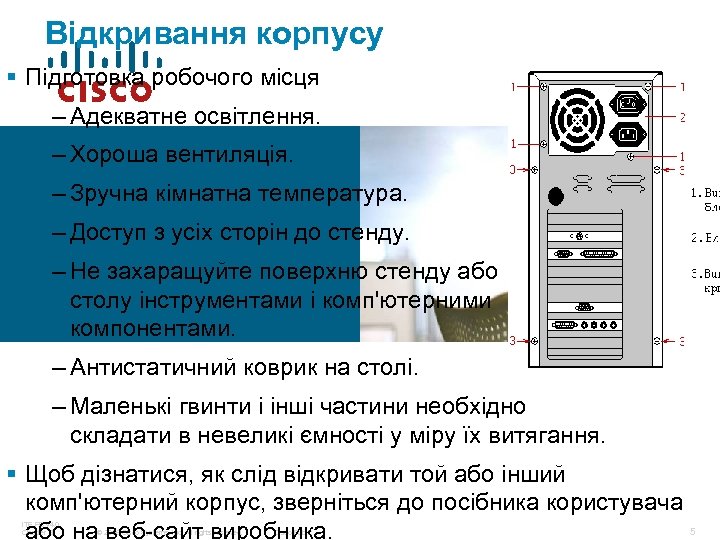

Відкривання корпусу § Підготовка робочого місця – Адекватне освітлення. – Хороша вентиляція. – Зручна кімнатна температура. – Доступ з усіх сторін до стенду. – Не захаращуйте поверхню стенду або столу інструментами і комп'ютерними компонентами. – Антистатичний коврик на столі. – Маленькі гвинти і інші частини необхідно складати в невеликі ємності у міру їх витягання. § Щоб дізнатися, як слід відкривати той або інший комп'ютерний корпус, зверніться до посібника користувача 5 або на веб-сайт виробника. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public

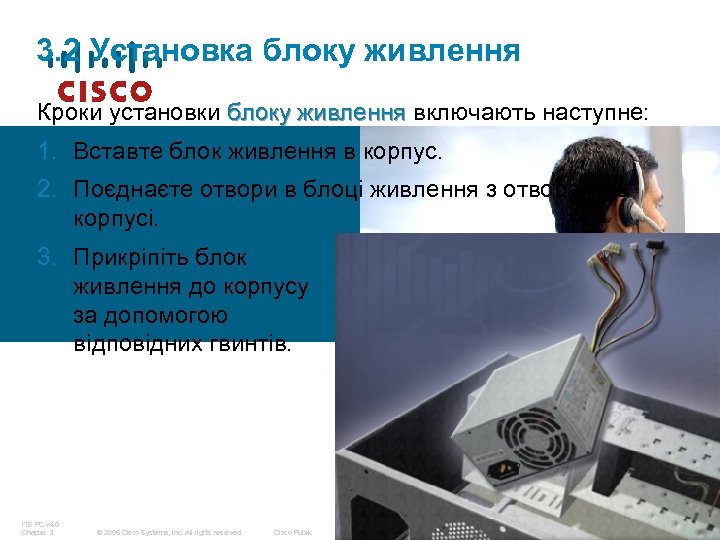

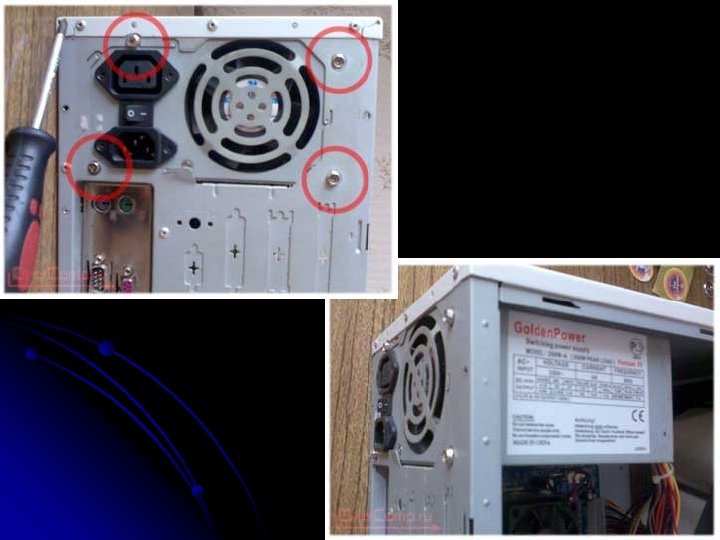

3. 2 Установка блоку живлення Кроки установки блоку живлення включають наступне: 1. Вставте блок живлення в корпус. 2. Поєднаєте отвори в блоці живлення з отворами в корпусі. 3. Прикріпіть блок живлення до корпусу за допомогою відповідних гвинтів. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 6

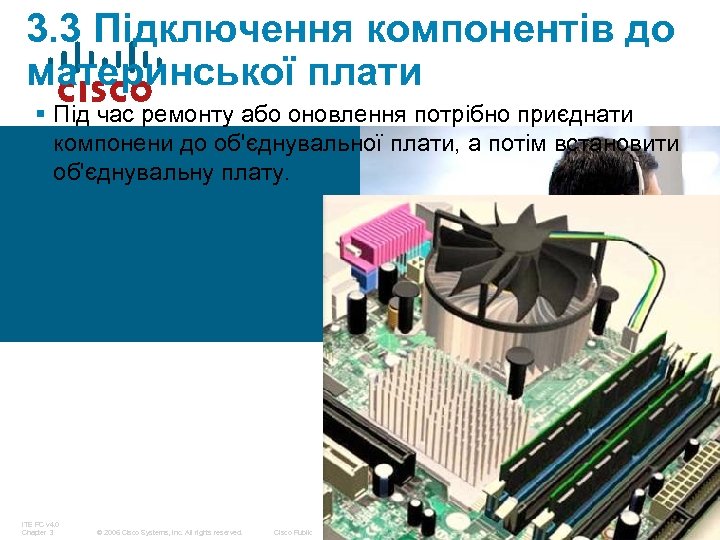

3. 3 Підключення компонентів до материнської плати § Під час ремонту або оновлення потрібно приєднати компонени до об'єднувальної плати, а потім встановити об'єднувальну плату. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 8

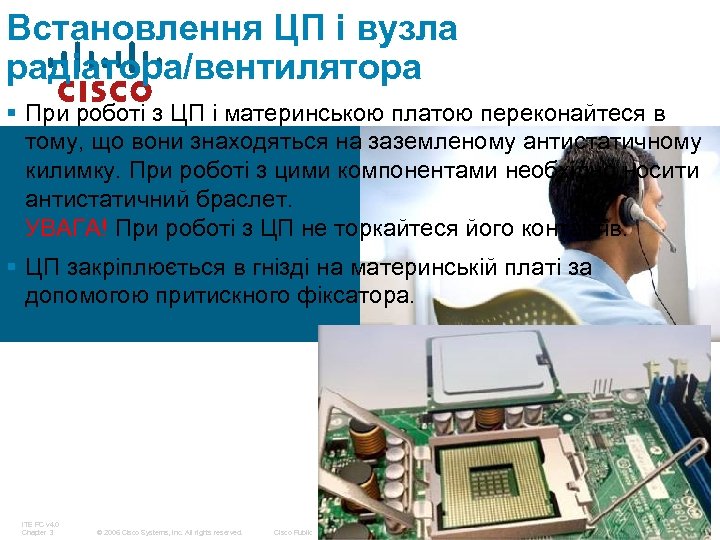

Встановлення ЦП і вузла радіатора/вентилятора § При роботі з ЦП і материнською платою переконайтеся в тому, що вони знаходяться на заземленому антистатичному килимку. При роботі з цими компонентами необхідно носити антистатичний браслет. УВАГА! При роботі з ЦП не торкайтеся його контактів. § ЦП закріплюється в гнізді на материнській платі за допомогою притискного фіксатора. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 9

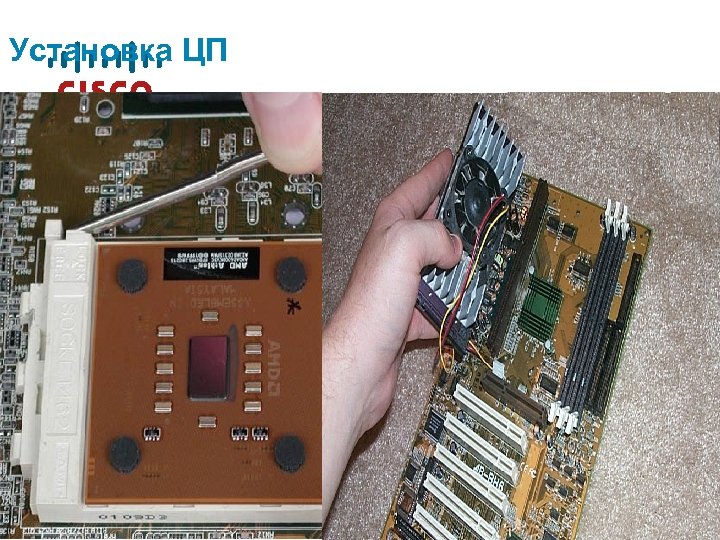

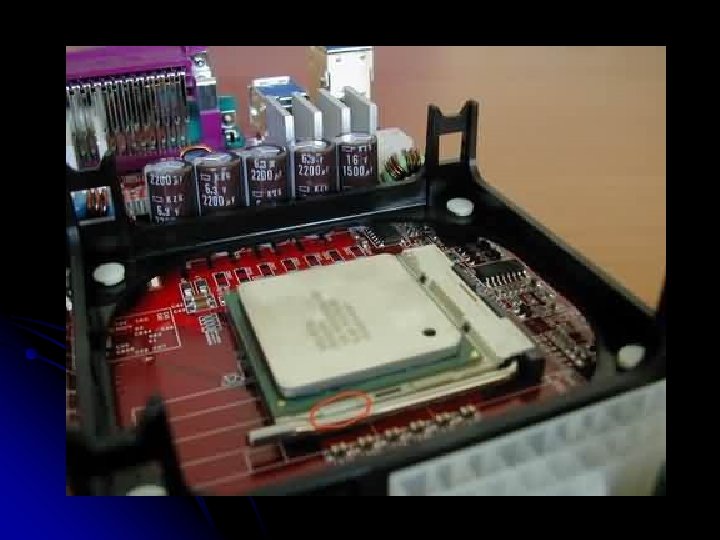

Установка ЦП ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc.

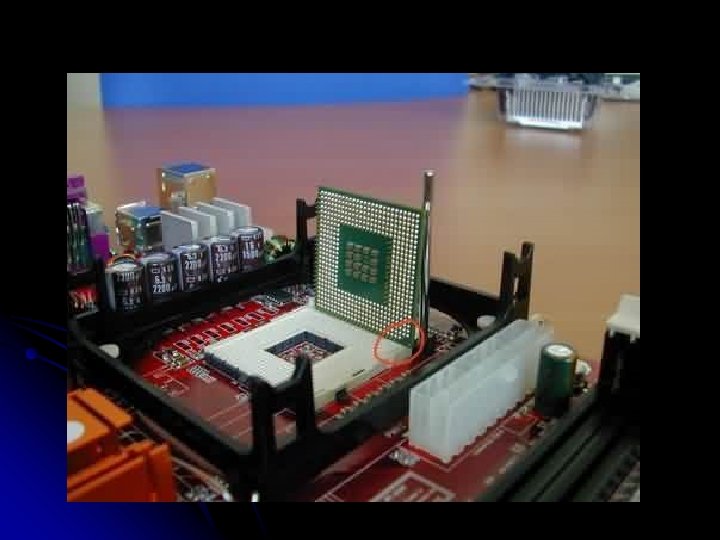

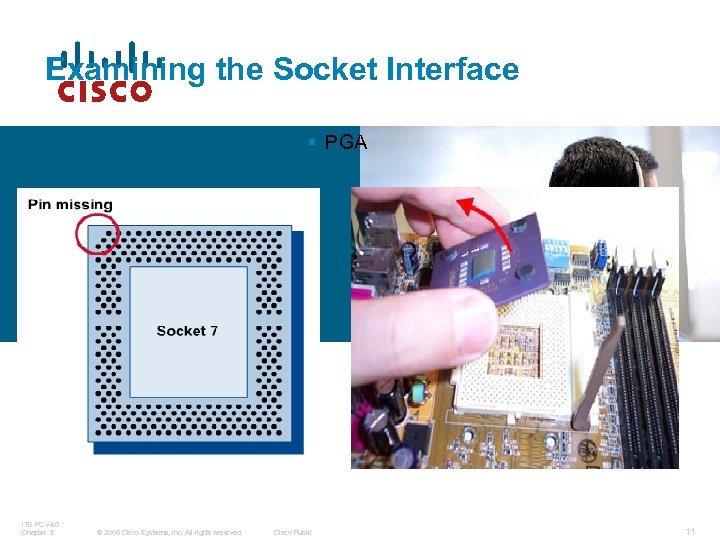

Examining the Socket Interface § PGA ITE PC v 4. 0 Chapter 3 ©

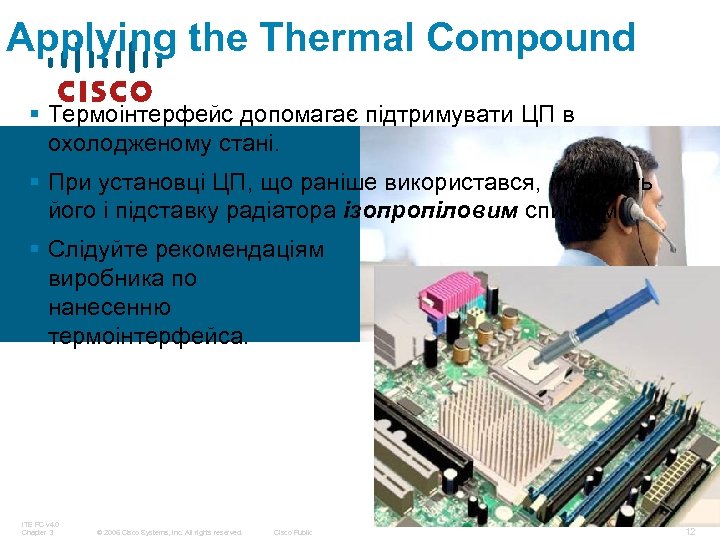

Applying the Thermal Compound § Термоінтерфейс допомагає підтримувати ЦП в охолодженому стані. § При установці ЦП, що раніше використався, почистіть його і підставку радіатора ізопропіловим спиртом. § Слідуйте рекомендаціям виробника по нанесенню термоінтерфейса. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 12

Термоінтерфейси l l Умовно діляться на три категорії: термопасти, термоклеї і термопрокладки. Термопасти застосовують для забезпечення хорошого теплового контакту між поверхнею, що гріється, і поверхнею, що охолоджує її (підошва радіатора). Термопаста наноситися тонким рівномірним шаром на знежирену) поверхню кристала, і зверху одягається радіатор, придавлюючи своєю подовшою шар термоінтерфейса. Компоненти - нітрид алюмінія (Ал. Сил-3), оксид цинку (КПТ-8), Titan Silver Grease. (сріблянка).

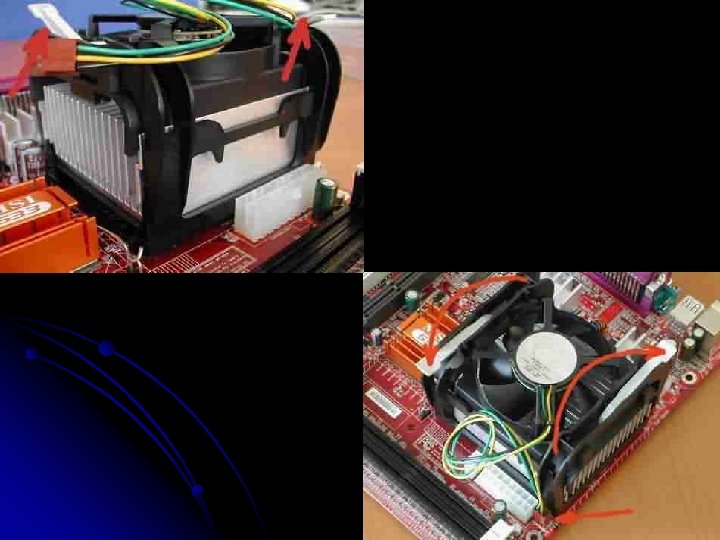

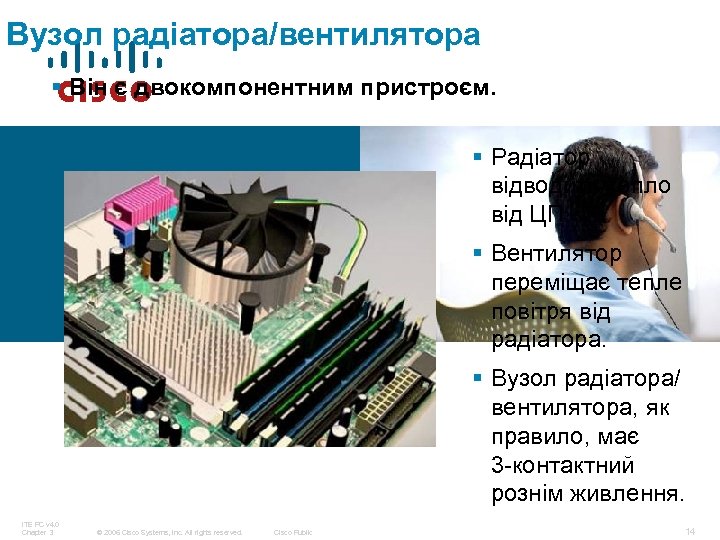

Вузол радіатора/вентилятора § Він є двокомпонентним пристроєм. § Радіатор відводить тепло від ЦП. § Вентилятор переміщає тепле повітря від радіатора. § Вузол радіатора/ вентилятора, як правило, має 3 -контактний рознім живлення. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 14

інструкції 1. Розташуєте ЦП так, щоб індикатор з'єднання 1 збігався з контактом 1 гнізда ЦП. Це дозволить правильно поєднати ключі процесора і гнізда. 2. Обережно вставте ЦП в гніздо. 3. Закрийте кришку, що притискує ЦП, і закріпіть її, закривши фіксуючий важіль, злегка натиснувши на нього і зафіксувавши у відповідному тримачі. 4. Нанесіть на ЦП невелику кількість термоінтерфейса і рівномірно розподілите його. 5. Поєднаєте стійки вузла радіатора/вентилятора з отворами на материнській платі. 6. Вставте вузол радіатора/вентилятора в гніздо ЦП. 7. Затягніть фіксатори стійок вузла радіатора/вентилятора, щоб надійно закріпити вузол. 8. Вставте кабель живлення вузла радіатора/вентилятора у відповідний рознім на материнській платі. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 15

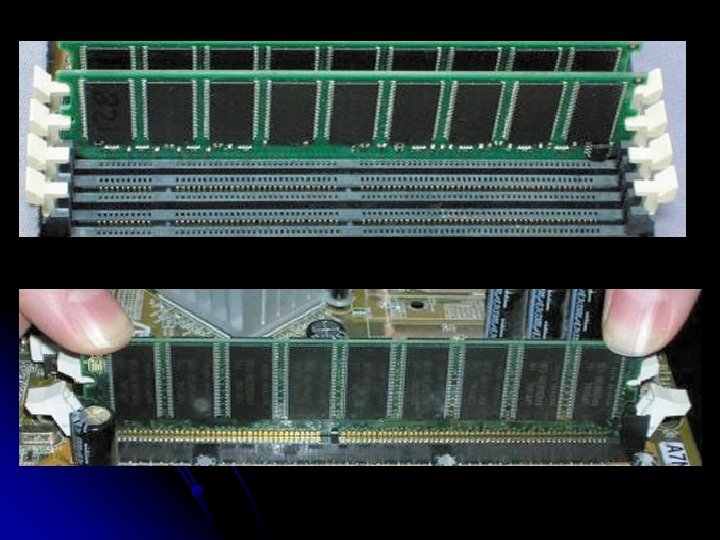

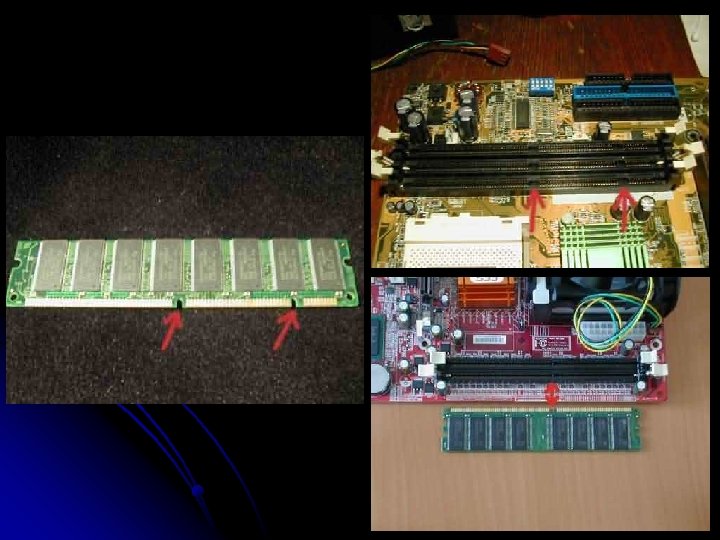

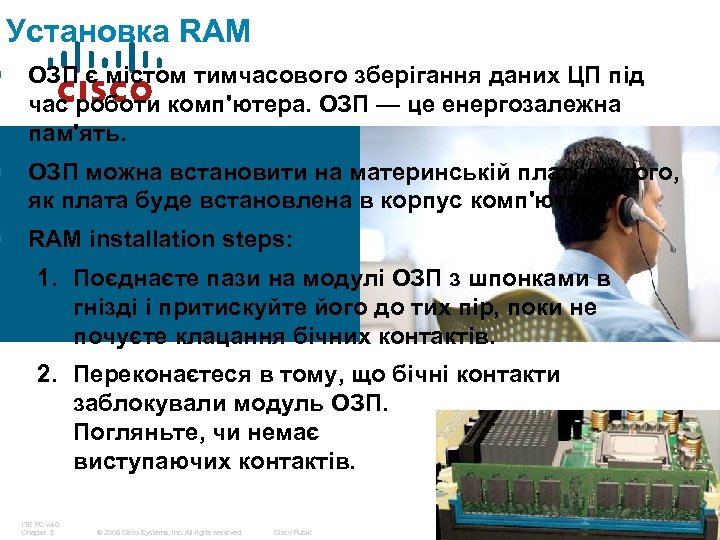

Установка RAM § ОЗП є містом тимчасового зберігання даних ЦП під час роботи комп'ютера. ОЗП — це енергозалежна пам'ять. § ОЗП можна встановити на материнській платі до того, як плата буде встановлена в корпус комп'ютера. § RAM installation steps: 1. Поєднаєте пази на модулі ОЗП з шпонками в гнізді і притискуйте його до тих пір, поки не почуєте клацання бічних контактів. 2. Переконаєтеся в тому, що бічні контакти заблокували модуль ОЗП. Погляньте, чи немає виступаючих контактів. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 19

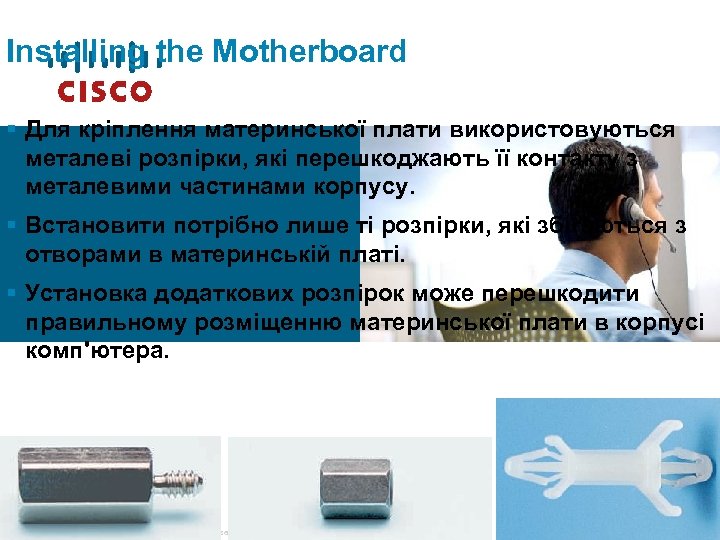

Installing the Motherboard § Для кріплення материнської плати використовуються металеві розпірки, які перешкоджають її контакту з металевими частинами корпусу. § Встановити потрібно лише ті розпірки, які збігаються з отворами в материнській платі. § Установка додаткових розпірок може перешкодити правильному розміщенню материнської плати в корпусі комп'ютера. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 22

Installing the Motherboard ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems,

Installing the Motherboard 1. Встановіть розпірки в корпусі комп'ютера. 2. Поєднаєте розніми введення-виводу на задній частині материнської плати з отворами на задній панелі корпусу. 3. Поєднаєте отвори під гвинти на материнській платі з розпірками. 4. Вставте всі гвинти материнської плати. 5. Затягніть всі гвинти материнської плати. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 24

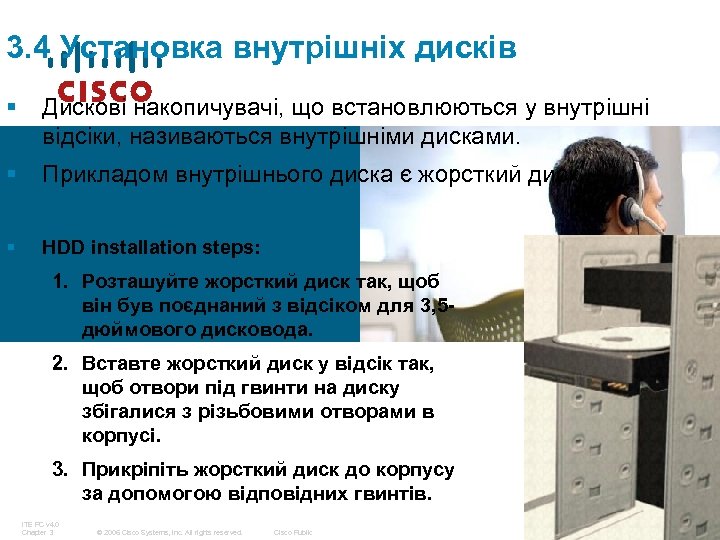

3. 4 Установка внутрішніх дисків § Дискові накопичувачі, що встановлюються у внутрішні відсіки, називаються внутрішніми дисками. § Прикладом внутрішнього диска є жорсткий диск. § HDD installation steps: 1. Розташуйте жорсткий диск так, щоб він був поєднаний з відсіком для 3, 5 дюймового дисковода. 2. Вставте жорсткий диск у відсік так, щоб отвори під гвинти на диску збігалися з різьбовими отворами в корпусі. 3. Прикріпіть жорсткий диск до корпусу за допомогою відповідних гвинтів. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 25

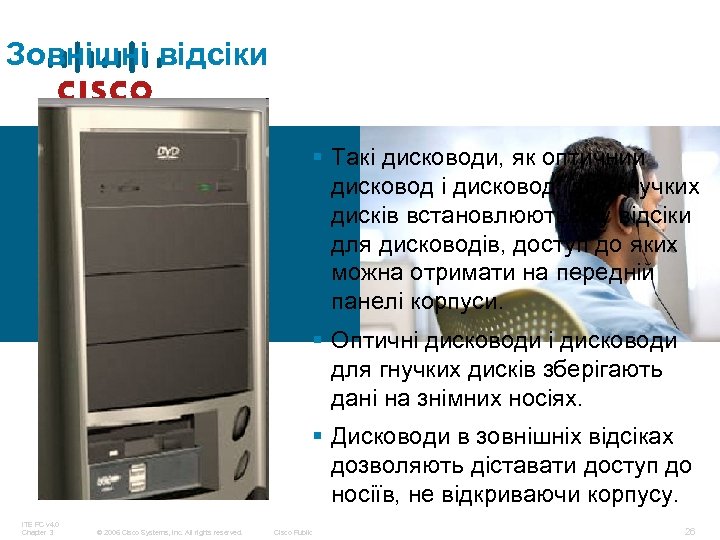

Зовнішні відсіки § Такі дисководи, як оптичний дисковод і дисковод, для гнучких дисків встановлюються у відсіки для дисководів, доступ до яких можна отримати на передній панелі корпуси. § Оптичні дисководи для гнучких дисків зберігають дані на знімних носіях. § Дисководи в зовнішніх відсіках дозволяють діставати доступ до носіїв, не відкриваючи корпусу. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 26

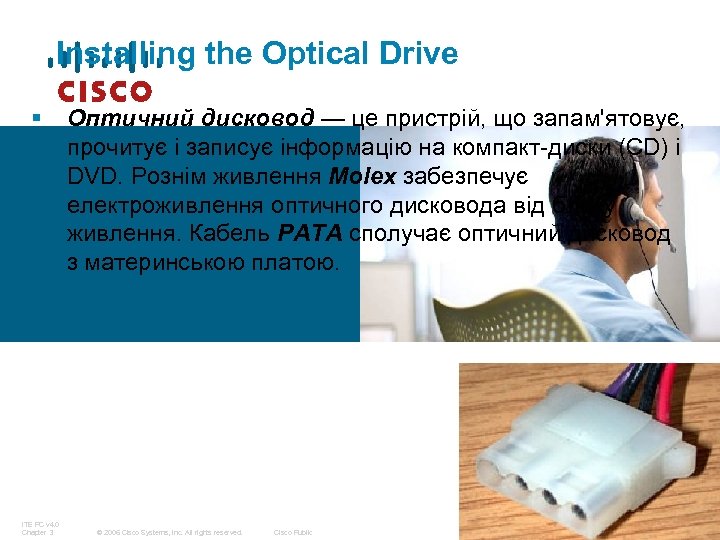

Installing the Optical Drive § ITE PC v 4. 0 Chapter 3 Оптичний дисковод — це пристрій, що запам'ятовує, прочитує і записує інформацію на компакт-диски (CD) і DVD. Рознім живлення Molex забезпечує електроживлення оптичного дисковода від блоку живлення. Кабель РАТА сполучає оптичний дисковод з материнською платою. © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 27

Installing the Optical Drive При установці оптичного дисковода слідуйте приведеним нижче інструкціям: 1. Розташуйте оптичний дисковод так, щоб він був поєднаний з 5, 25 -дюймовим відсіком. 2. Вставте оптичний дисковод у відсік так, щоб отвори під гвинти на оптичному дисководі збігалися з різьбовими отворами в корпусі. 3. Прикріпіть оптичний дисковод до корпусу за допомогою відповідних гвинтів.

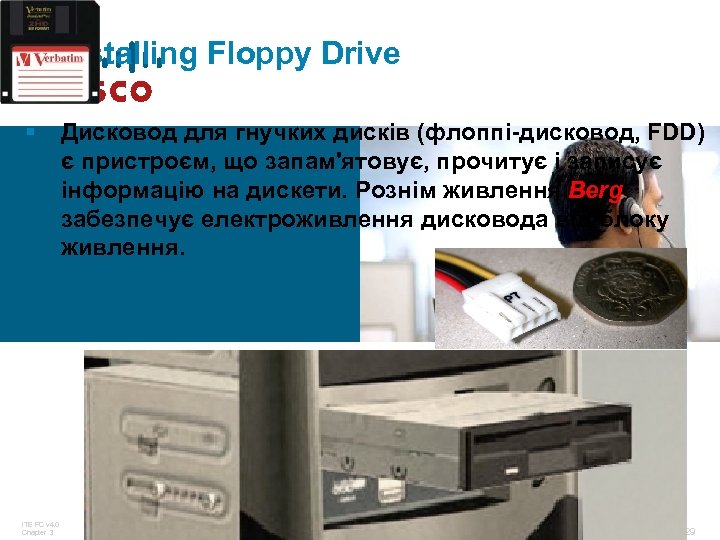

Installing Floppy Drive § ITE PC v 4. 0 Chapter 3 Дисковод для гнучких дисків (флоппі-дисковод, FDD) є пристроєм, що запам'ятовує, прочитує і записує інформацію на дискети. Рознім живлення Berg забезпечує електроживлення дисковода від блоку живлення. © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 29

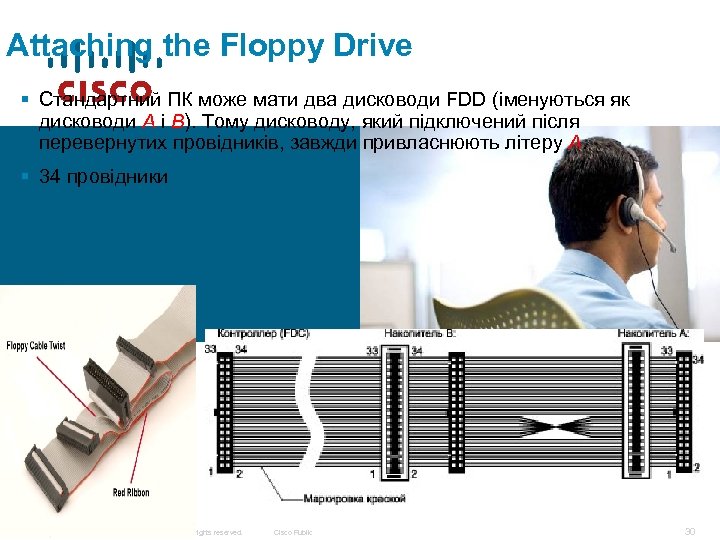

Attaching the Floppy Drive § Стандартний ПК може мати два дисководи FDD (іменуються як дисководи А і В). Тому дисководу, який підключений після перевернутих провідників, завжди привласнюють літеру А. § 34 провідники ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 30

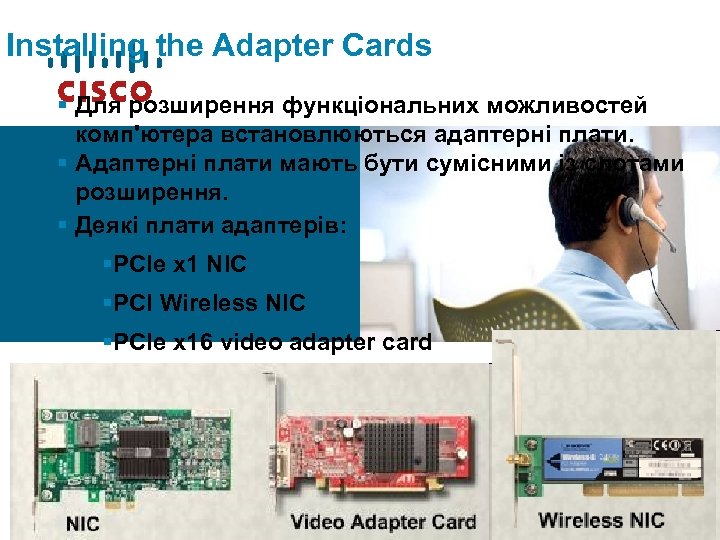

Installing the Adapter Cards § Для розширення функціональних можливостей комп'ютера встановлюються адаптерні плати. § Адаптерні плати мають бути сумісними із слотами розширення. § Деякі плати адаптерів: §PCIe x 1 NIC §PCI Wireless NIC §PCIe x 16 video adapter card ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 31

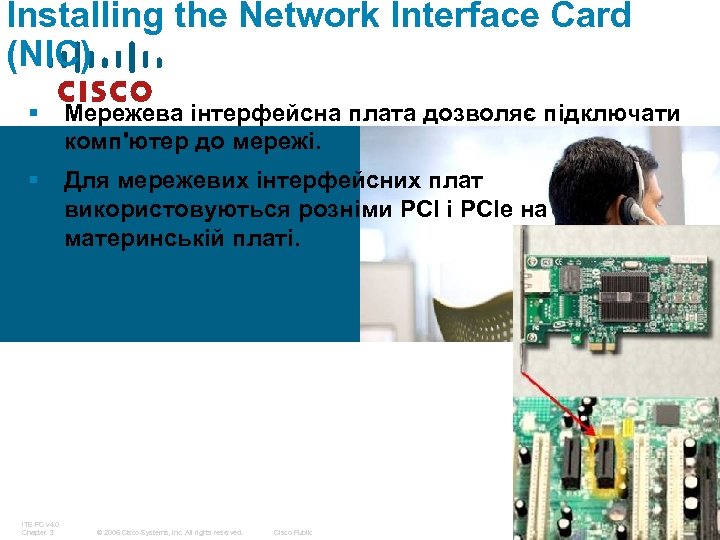

Installing the Network Interface Card (NIC) § Мережева інтерфейсна плата дозволяє підключати комп'ютер до мережі. § Для мережевих інтерфейсних плат використовуються розніми PCI і PCIe на материнській платі. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 32

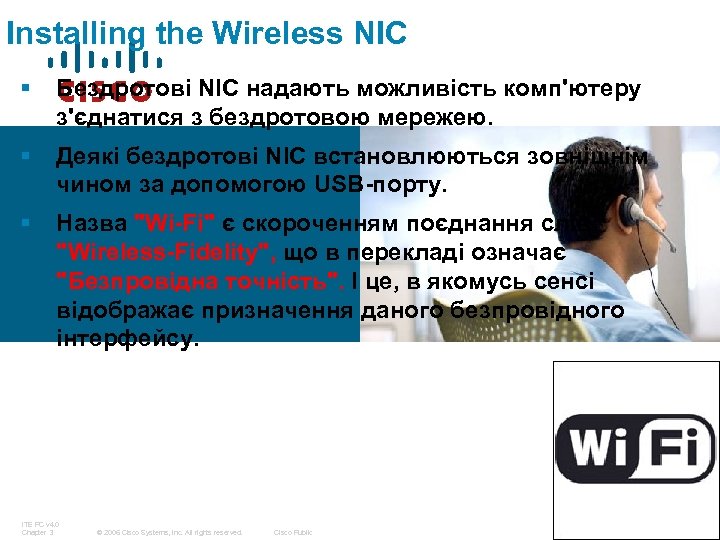

Installing the Wireless NIC § Бездротові NIC надають можливість комп'ютеру з'єднатися з бездротовою мережею. § Деякі бездротові NIC встановлюються зовнішнім чином за допомогою USB-порту. § Назва "Wi-Fi" є скороченням поєднання слів "Wireless-Fidelity", що в перекладі означає "Безпровідна точність". І це, в якомусь сенсі відображає призначення даного безпровідного інтерфейсу. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 33

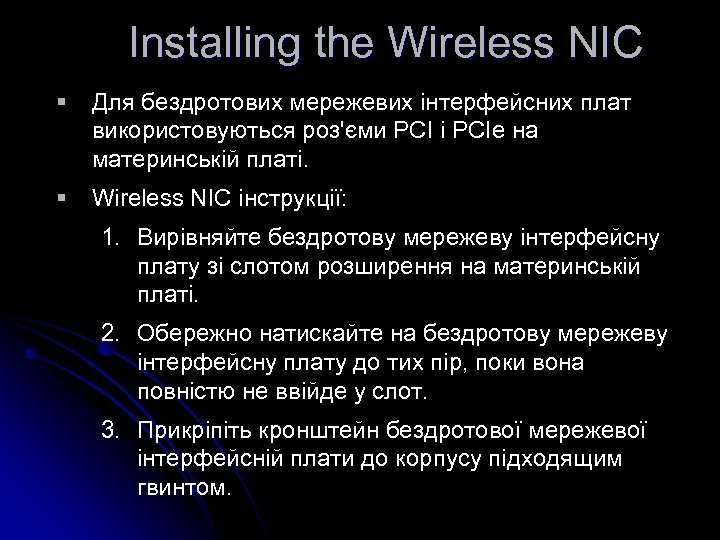

Installing the Wireless NIC § Для бездротових мережевих інтерфейсних плат використовуються роз'єми PCI і PCIe на материнській платі. § Wireless NIC інструкції: 1. Вирівняйте бездротову мережеву інтерфейсну плату зі слотом розширення на материнській платі. 2. Обережно натискайте на бездротову мережеву інтерфейсну плату до тих пір, поки вона повністю не ввійде у слот. 3. Прикріпіть кронштейн бездротової мережевої інтерфейсній плати до корпусу підходящим гвинтом.

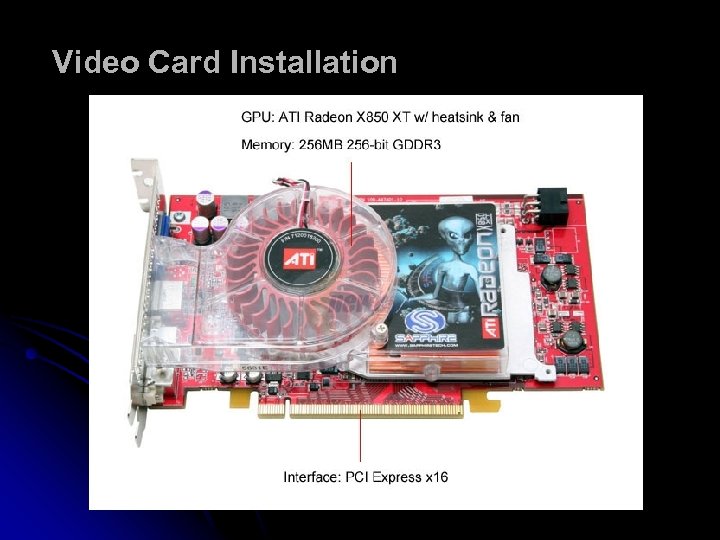

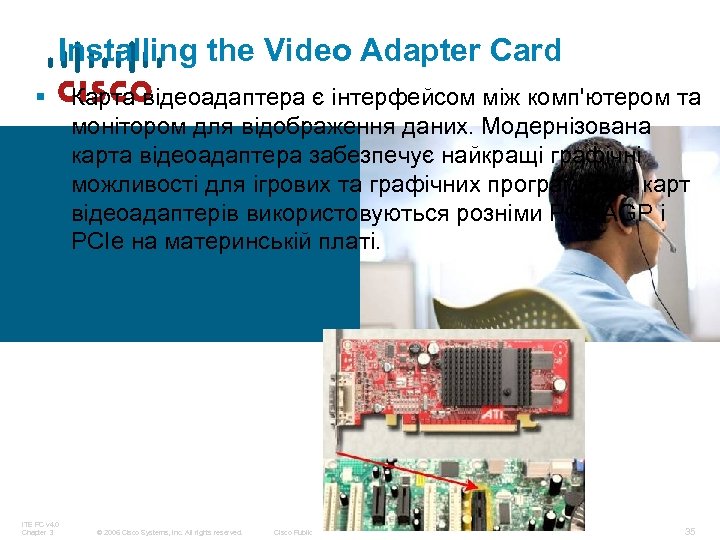

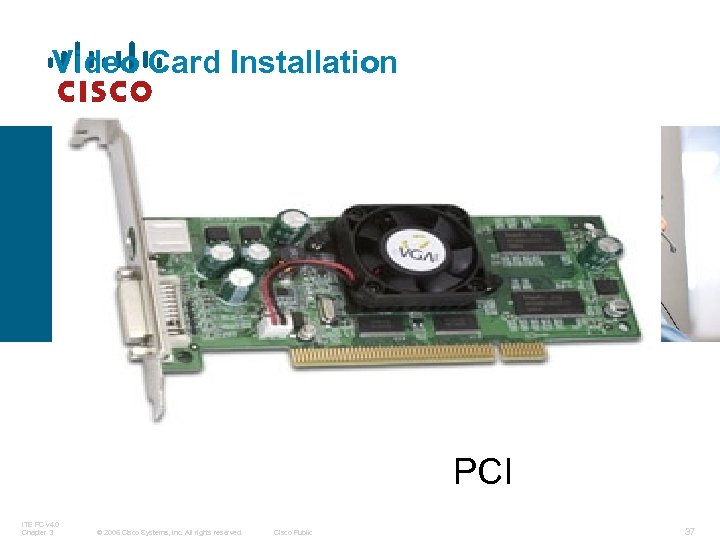

Installing the Video Adapter Card § ITE PC v 4. 0 Chapter 3 Карта відеоадаптера є інтерфейсом між комп'ютером та монітором для відображення даних. Модернізована карта відеоадаптера забезпечує найкращі графічні можливості для ігрових та графічних програм. Для карт відеоадаптерів використовуються розніми PCI, AGP і PCIe на материнській платі. © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 35

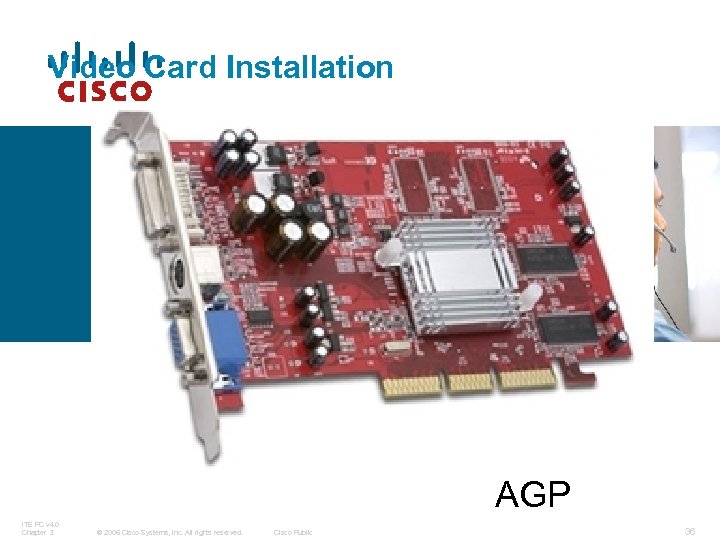

Video Card Installation AGP ITE PC v 4. 0 Chapter 3 © 2006 Cisco

Video Card Installation

Connecting the Internal Cables § Кабелі живлення використовуються для розподілу електрики, що йде від блоку живлення до материнської плати і іншим компонентам. § По кабелях даних здійснюється передача даних між материнською платою і пристроями, що запам'ятовують, такими як жорсткі диски. § Додаткові кабелі сполучають кнопки і індикатори, розташовані на передній панелі корпусу комп'ютера, з материнською платою. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 39

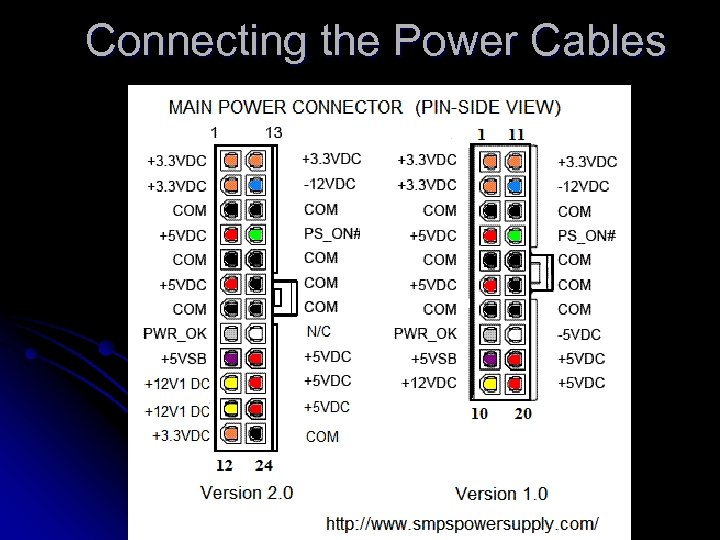

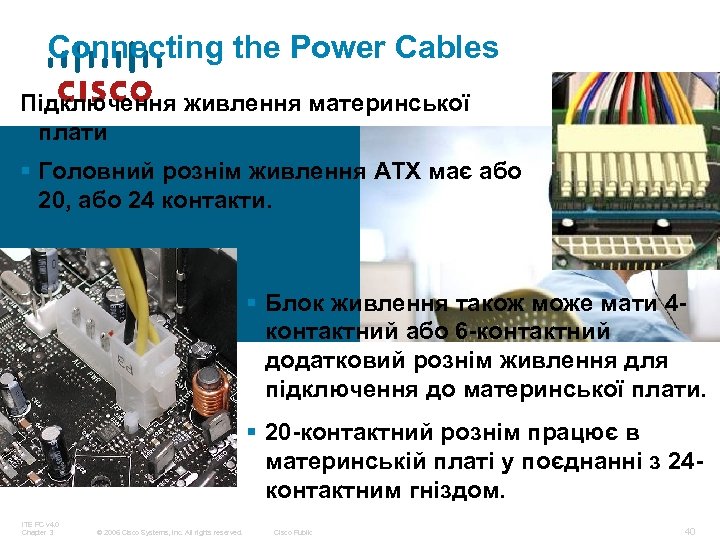

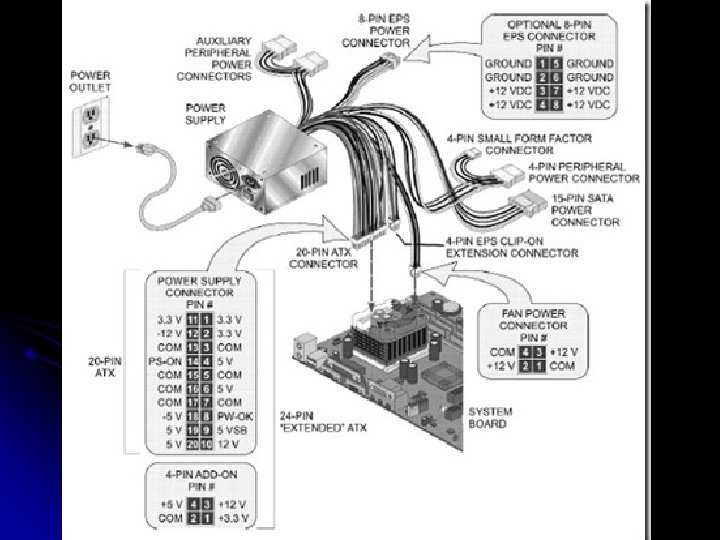

Connecting the Power Cables Підключення живлення материнської плати § Головний рознім живлення ATX має або 20, або 24 контакти. § Блок живлення також може мати 4 контактний або 6 -контактний додатковий рознім живлення для підключення до материнської плати. § 20 -контактний рознім працює в материнській платі у поєднанні з 24 контактним гніздом. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 40

Connecting the Power Cables

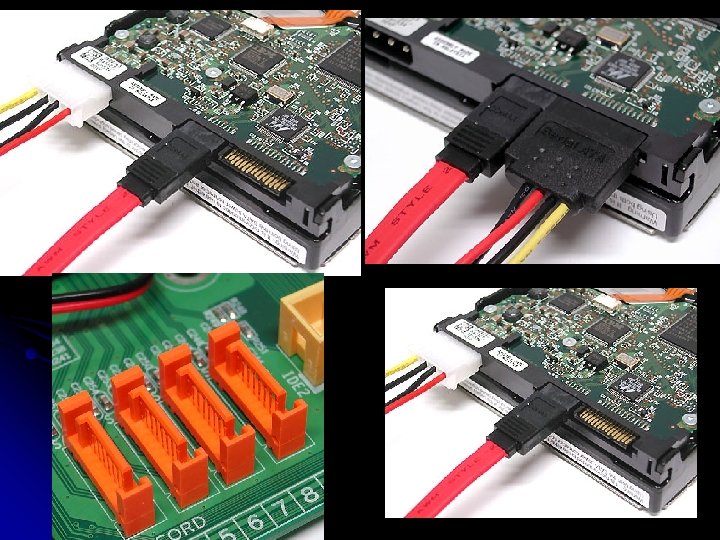

Connecting the Power Cables § SATA-пристрої використовують два розніми: один, 7 -контактний, для підключення шини даних і другий, 15 -контактний, для підключення живлення. Стандарт SATA передбачає можливість використовувати замість 15 -контактного розніму живлення стандартний 4 -контактний рознім Molex. Одночасне використання обох типів силових рознімів може призвести до пошкодження пристрою. SATA ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 42

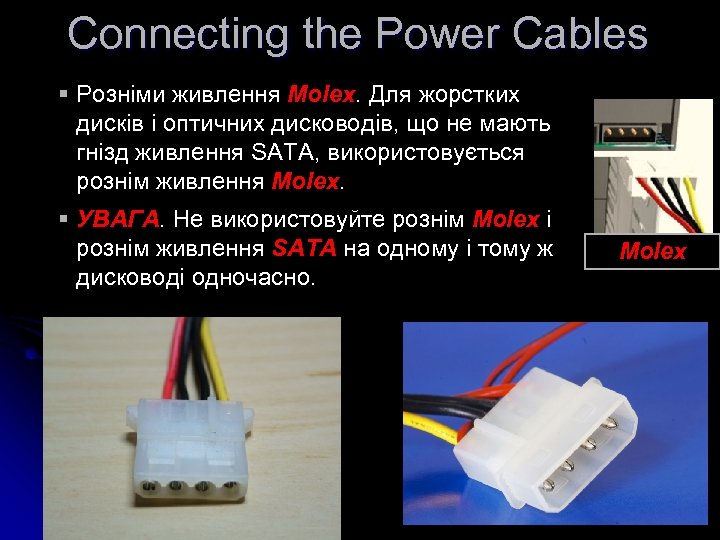

Connecting the Power Cables § Розніми живлення Molex. Для жорстких дисків і оптичних дисководів, що не мають гнізд живлення SATA, використовується рознім живлення Molex. § УВАГА. Не використовуйте рознім Molex і рознім живлення SATA на одному і тому ж дисководі одночасно. Molex

Connecting the Power Cables Розніми живлення Berg. 4 -контактний рознім живлення Berg подає живлення на дисковод для гнучких дисків. Berg

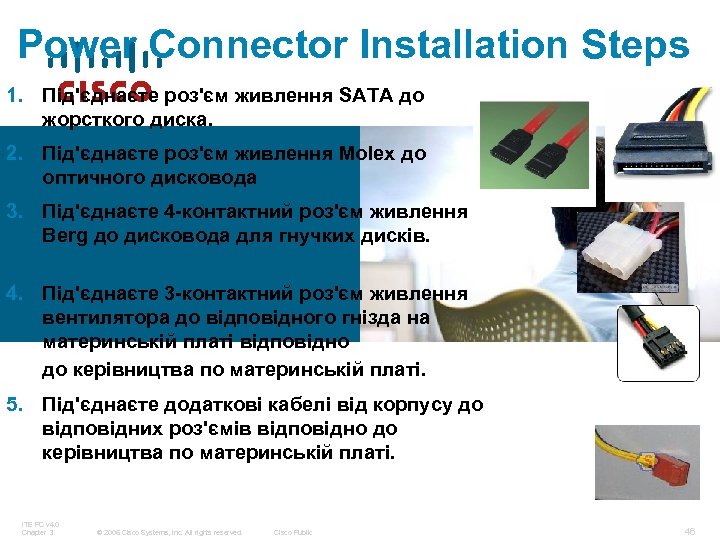

Power Connector Installation Steps 1. Під'єднаєте роз'єм живлення SATA до жорсткого диска. 2. Під'єднаєте роз'єм живлення Molex до оптичного дисковода 3. Під'єднаєте 4 -контактний роз'єм живлення Berg до дисковода для гнучких дисків. 4. Під'єднаєте 3 -контактний роз'єм живлення вентилятора до відповідного гнізда на материнській платі відповідно до керівництва по материнській платі. 5. Під'єднаєте додаткові кабелі від корпусу до відповідних роз'ємів відповідно до керівництва по материнській платі. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 46

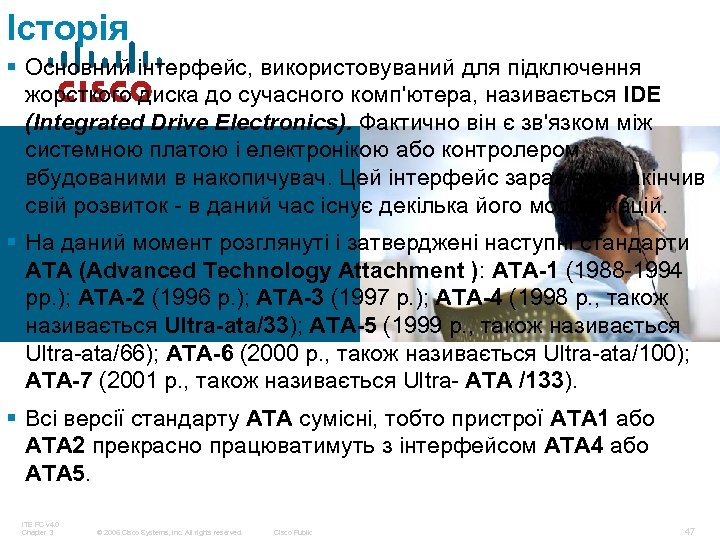

Історія § Основний інтерфейс, використовуваний для підключення жорсткого диска до сучасного комп'ютера, називається IDE (Integrated Drive Electronics). Фактично він є зв'язком між системною платою і електронікою або контролером, вбудованими в накопичувач. Цей інтерфейс зараз вже закінчив свій розвиток - в даний час існує декілька його модифікацій. § На даний момент розглянуті і затверджені наступні стандарти ATA (Advanced Technology Attachment ): ATA-1 (1988 -1994 рр. ); ATA-2 (1996 р. ); ATA-3 (1997 р. ); ATA-4 (1998 р. , також називається Ultra-ata/33); ATA-5 (1999 р. , також називається Ultra-ata/66); ATA-6 (2000 р. , також називається Ultra-ata/100); ATA-7 (2001 р. , також називається Ultra- ATA /133). § Всі версії стандарту ATA сумісні, тобто пристрої ATA 1 або ATA 2 прекрасно працюватимуть з інтерфейсом ATA 4 або ATA 5. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 47

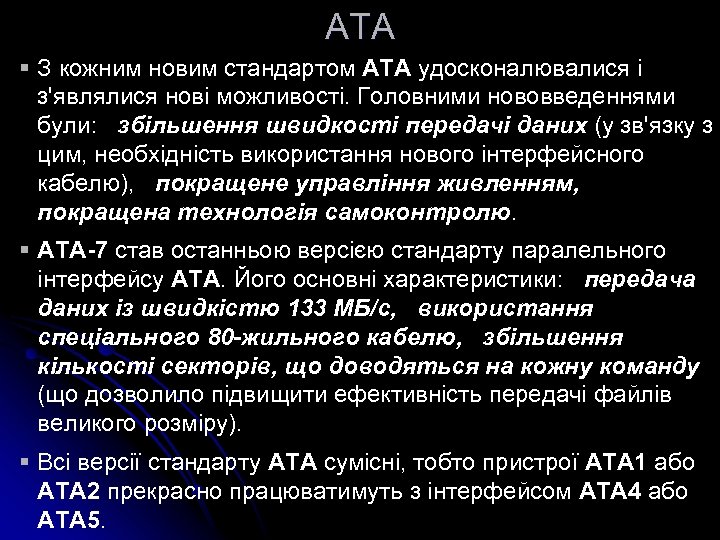

ATA § З кожним новим стандартом ATA удосконалювалися і з'являлися нові можливості. Головними нововведеннями були: збільшення швидкості передачі даних (у зв'язку з цим, необхідність використання нового інтерфейсного кабелю), покращене управління живленням, покращена технологія самоконтролю. § ATA-7 став останньою версією стандарту паралельного інтерфейсу ATA. Його основні характеристики: передача даних із швидкістю 133 МБ/с, використання спеціального 80 -жильного кабелю, збільшення кількості секторів, що доводяться на кожну команду (що дозволило підвищити ефективність передачі файлів великого розміру). § Всі версії стандарту ATA сумісні, тобто пристрої ATA 1 або ATA 2 прекрасно працюватимуть з інтерфейсом ATA 4 або ATA 5.

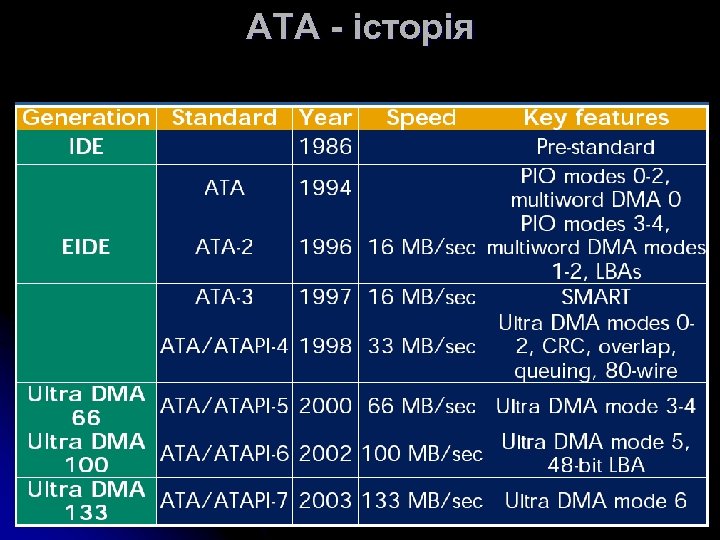

ATA - історія

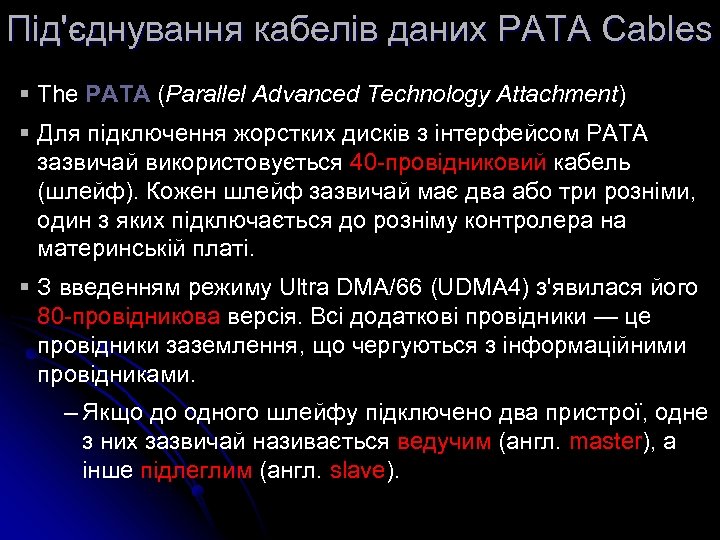

Під'єднування кабелів даних PATA Cables § The PATA (Parallel Advanced Technology Attachment) § Для підключення жорстких дисків з інтерфейсом PATA зазвичай використовується 40 -провідниковий кабель (шлейф). Кожен шлейф зазвичай має два або три розніми, один з яких підключається до розніму контролера на материнській платі. § З введенням режиму Ultra DMA/66 (UDMA 4) з'явилася його 80 -провідникова версія. Всі додаткові провідники — це провідники заземлення, що чергуються з інформаційними провідниками. – Якщо до одного шлейфу підключено два пристрої, одне з них зазвичай називається ведучим (англ. master), а інше підлеглим (англ. slave).

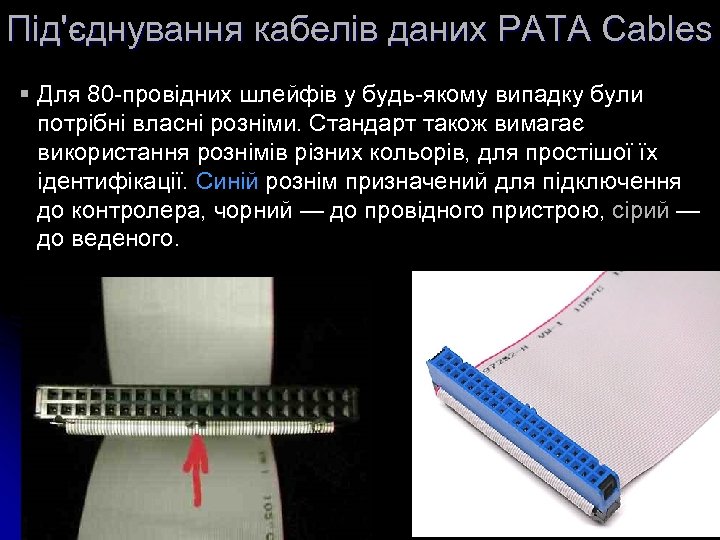

Під'єднування кабелів даних PATA Cables § Для 80 -провідних шлейфів у будь-якому випадку були потрібні власні розніми. Стандарт також вимагає використання рознімів різних кольорів, для простішої їх ідентифікації. Синій рознім призначений для підключення до контролера, чорний — до провідного пристрою, сірий — до веденого.

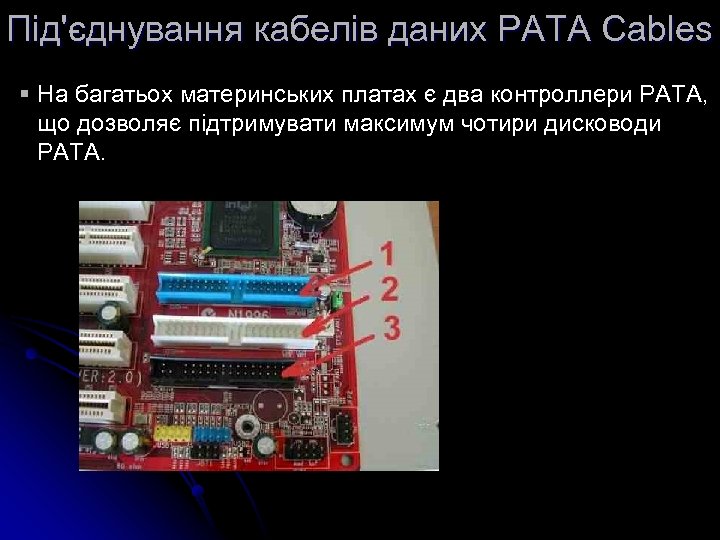

Під'єднування кабелів даних PATA Cables § На багатьох материнських платах є два контроллери РАТА, що дозволяє підтримувати максимум чотири дисководи РАТА.

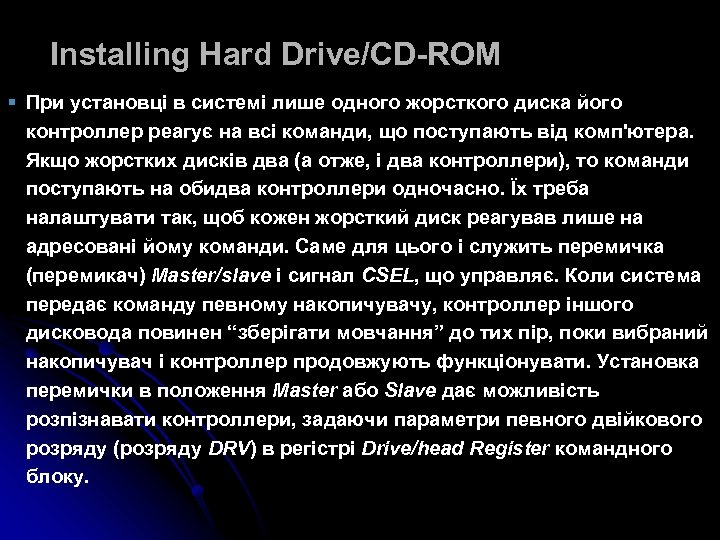

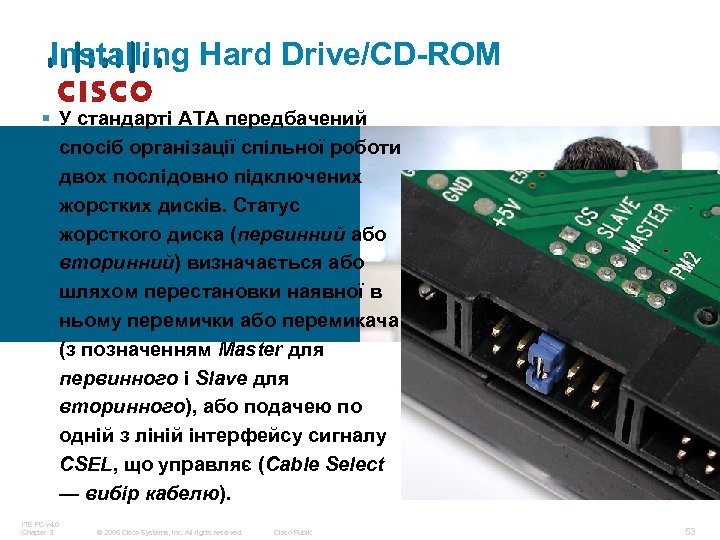

Installing Hard Drive/CD-ROM § У стандарті ATA передбачений спосіб організації спільної роботи двох послідовно підключених жорстких дисків. Статус жорсткого диска (первинний або вторинний) визначається або шляхом перестановки наявної в ньому перемички або перемикача (з позначенням Master для первинного і Slave для вторинного), або подачею по одній з ліній інтерфейсу сигналу CSEL, що управляє (Cable Select — вибір кабелю). ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 53

Installing Hard Drive/CD-ROM § При установці в системі лише одного жорсткого диска його контроллер реагує на всі команди, що поступають від комп'ютера. Якщо жорстких дисків два (а отже, і два контроллери), то команди поступають на обидва контроллери одночасно. Їх треба налаштувати так, щоб кожен жорсткий диск реагував лише на адресовані йому команди. Саме для цього і служить перемичка (перемикач) Master/slave і сигнал CSEL, що управляє. Коли система передає команду певному накопичувачу, контроллер іншого дисковода повинен “зберігати мовчання” до тих пір, поки вибраний накопичувач і контроллер продовжують функціонувати. Установка перемички в положення Master або Slave дає можливість розпізнавати контроллери, задаючи параметри певного двійкового розряду (розряду DRV) в регістрі Drive/head Register командного блоку.

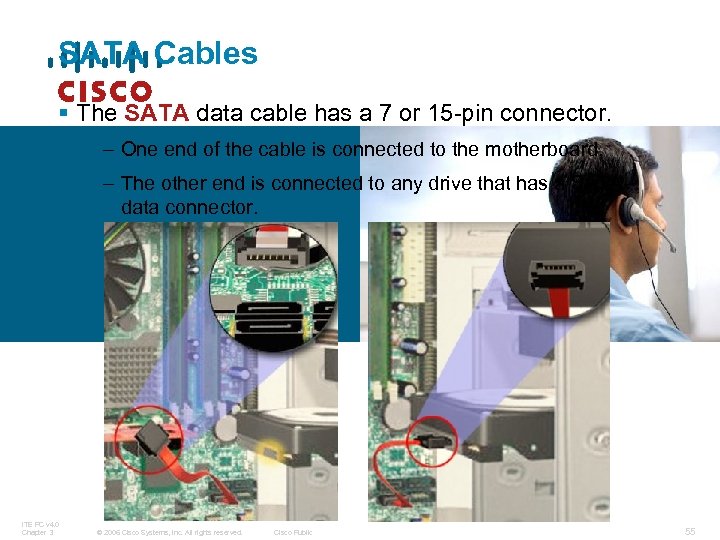

SATA Cables § The SATA data cable has a 7 or 15 -pin connector. – One end of the cable is connected to the motherboard. – The other end is connected to any drive that has a SATA data connector. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 55

SATA Drives and Connectors

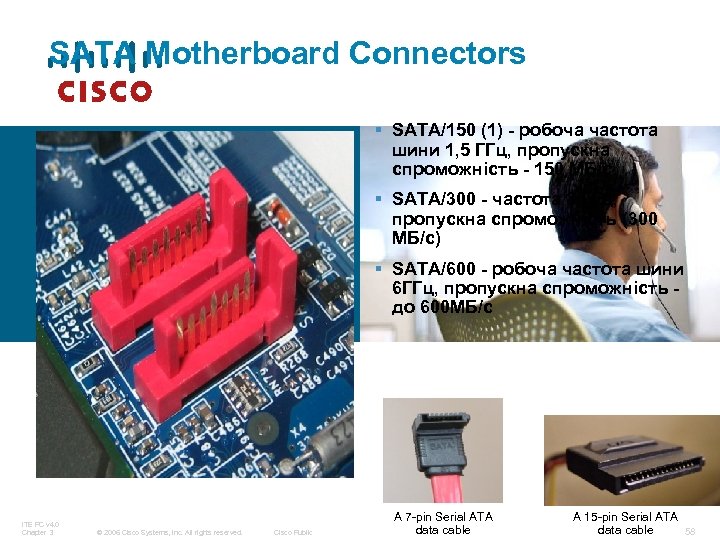

SATA Motherboard Connectors § SATA/150 (1) - робоча частота шини 1, 5 ГГц, пропускна спроможність - 150 МБ/с. § SATA/300 - частота 3 ГГц, пропускна спроможність (300 МБ/с) § SATA/600 - робоча частота шини 6 ГГц, пропускна спроможність до 600 МБ/с ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public A 7 -pin Serial ATA data cable A 15 -pin Serial ATA data cable 58

Варіант Serial. ATA для зовнішнього використання отримав назву e. SATA (external SATA) і був стандартизований в середині 2004 року — саме тоді з'явилися специфікації, що стосуються кабелів, рознімів і сигнальних протоколів. Зокрема, йдеться про наступні характеристики: q повна швидкість SATA для зовнішніх накопичувачів (115 МБ/с); q максимальна довжина кабеля не перевищує 2 метрів (інтерфейси USB і Firewire допускають довший кабель); q мінімальна і максимальна напруга при передачі даних збільшена до 500– 600 м. В (з 400– 600 м. В); q мінімальна і максимальна напруга прийомі даних зменшена до 240– 600 м. В (з 325– 600 м. В).

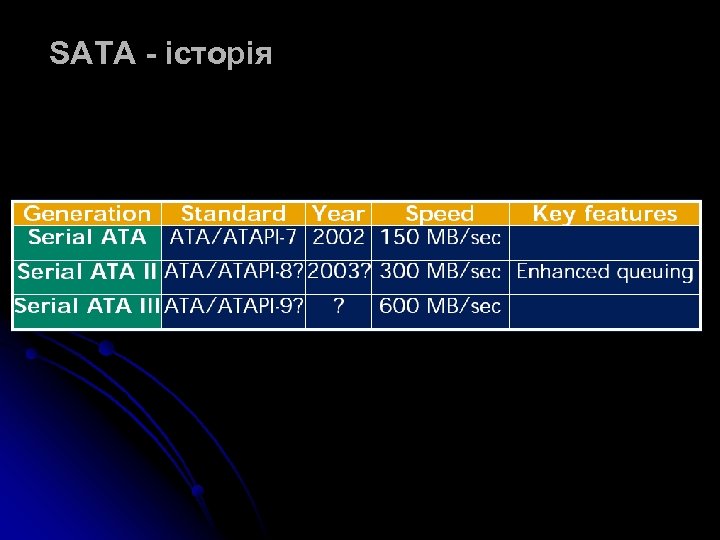

SATA - історія

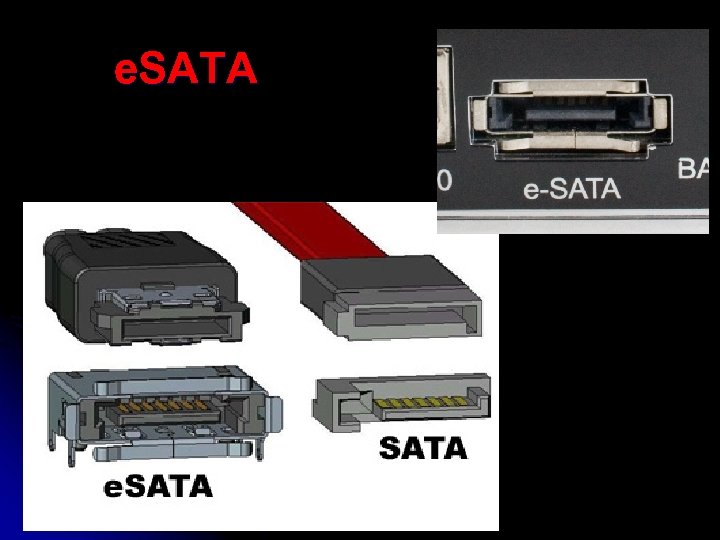

e. SATA

SAS-Serial Attached SCSI l l l Стандарт SAS, що розшифровується як Serial Attached SCSI, є послідовною версією паралельної шини SCSI. SAS підтримує так звані розширювачі (expanders), які можна порівняти з мережевими комутаторами, а вінчестери SAS поставляються з двома портами для даних; їх можна використовувати як резервних або для підвищення швидкості обміну. SAS використовує не лише власний протокол SSP (SAS SCSI Protocol), але і підтримує STP (SATA Tunneling Protocol). Останній дозволяє всім SASконтроллерам працювати з вінчестерами Serial ATA.

SAS-Serial Attached SCSI l l SAS не можна назвати повністю новою технологією: вона бере найкраще з двох світів. Перша частина SAS стосується послідовної передачі даних, що вимагає менше фізичних проводів та контактів. Перехід від паралельної до послідовної передачі дозволив позбутися й шини. Хоча за поточними специфікаціям SAS пропускна здатність визначена в 300 Мбайт/с на порт, що менше, ніж 320 Мбайт/с у Ultra. SCSI, заміна загальної шини на з'єднання "точка-точка" - вагома перевага. Друга частина SAS - це протокол SCSI, що залишається потужним і популярним. У порівнянні з SATA, традиційна реалізація SCSI втрачає грунт на всіх фронтах, за винятком high-end корпоративних рішень. SATA пропонує відповідні жорсткі диски, відрізняється гарною ціною і широким набором рішень. І не будемо забувати про ще одну "розумну" можливість SAS: вона легко уживається з існуючими інфраструктурами SATA, оскільки host-адаптери SAS легко працюють і з дисками SATA. Але ось накопичувачі SAS до адаптера SATA підключити вже не вийде.

SCSI в деталях

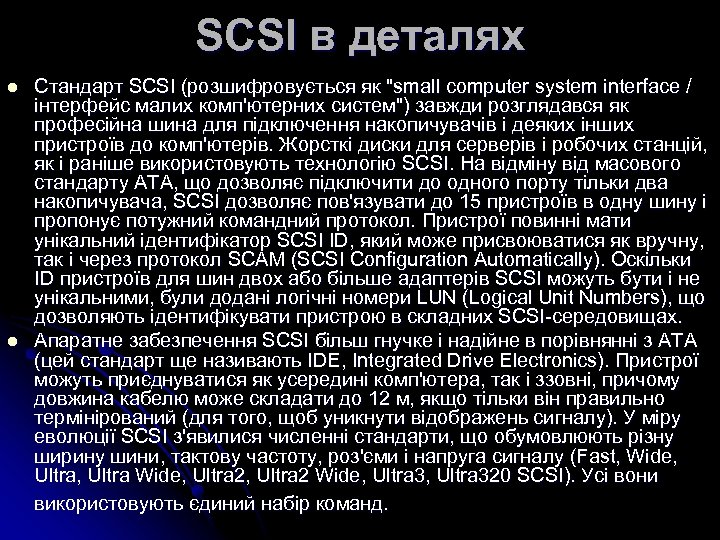

SCSI в деталях l l Стандарт SCSI (розшифровується як "small computer system interface / інтерфейс малих комп'ютерних систем") завжди розглядався як професійна шина для підключення накопичувачів і деяких інших пристроїв до комп'ютерів. Жорсткі диски для серверів і робочих станцій, як і раніше використовують технологію SCSI. На відміну від масового стандарту ATA, що дозволяє підключити до одного порту тільки два накопичувача, SCSI дозволяє пов'язувати до 15 пристроїв в одну шину і пропонує потужний командний протокол. Пристрої повинні мати унікальний ідентифікатор SCSI ID, який може присвоюватися як вручну, так і через протокол SCAM (SCSI Configuration Automatically). Оскільки ID пристроїв для шин двох або більше адаптерів SCSI можуть бути і не унікальними, були додані логічні номери LUN (Logical Unit Numbers), що дозволяють ідентифікувати пристрою в складних SCSI-середовищах. Апаратне забезпечення SCSI більш гнучке і надійне в порівнянні з ATA (цей стандарт ще називають IDE, Integrated Drive Electronics). Пристрої можуть приєднуватися як усередині комп'ютера, так і ззовні, причому довжина кабелю може складати до 12 м, якщо тільки він правильно термінірований (для того, щоб уникнути відображень сигналу). У міру еволюції SCSI з'явилися численні стандарти, що обумовлюють різну ширину шини, тактову частоту, роз'єми і напруга сигналу (Fast, Wide, Ultra 2 Wide, Ultra 320 SCSI). Усі вони використовують єдиний набір команд.

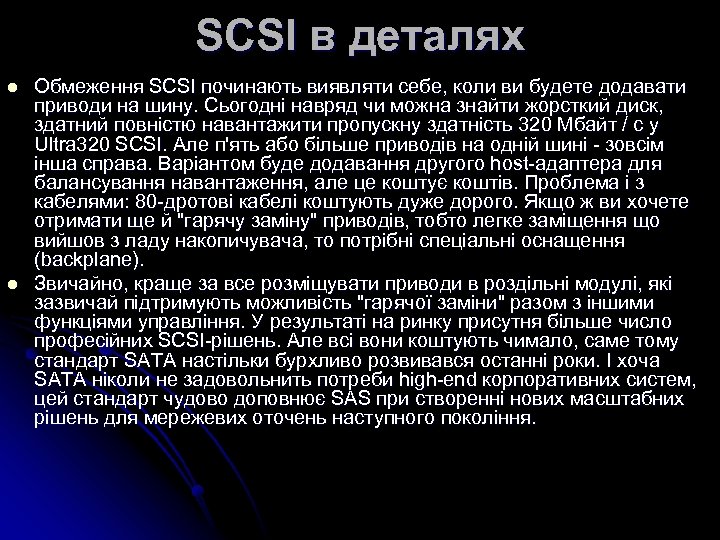

SCSI в деталях l l Обмеження SCSI починають виявляти себе, коли ви будете додавати приводи на шину. Сьогодні навряд чи можна знайти жорсткий диск, здатний повністю навантажити пропускну здатність 320 Мбайт / с у Ultra 320 SCSI. Але п'ять або більше приводів на одній шині - зовсім інша справа. Варіантом буде додавання другого host-адаптера для балансування навантаження, але це коштує коштів. Проблема і з кабелями: 80 -дротові кабелі коштують дуже дорого. Якщо ж ви хочете отримати ще й "гарячу заміну" приводів, тобто легке заміщення що вийшов з ладу накопичувача, то потрібні спеціальні оснащення (backplane). Звичайно, краще за все розміщувати приводи в роздільні модулі, які зазвичай підтримують можливість "гарячої заміни" разом з іншими функціями управління. У результаті на ринку присутня більше число професійних SCSI-рішень. Але всі вони коштують чимало, саме тому стандарт SATA настільки бурхливо розвивався останні роки. І хоча SATA ніколи не задовольнить потреби high-end корпоративних систем, цей стандарт чудово доповнює SAS при створенні нових масштабних рішень для мережевих оточень наступного покоління.

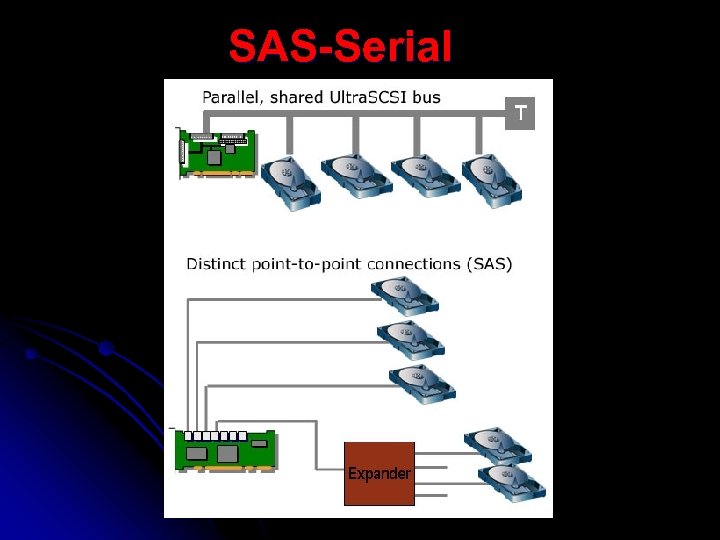

SAS-Serial

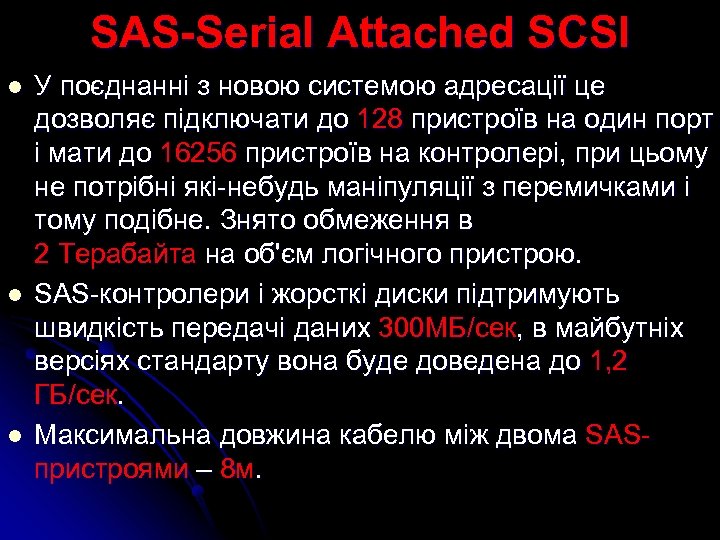

SAS-Serial Attached SCSI l l l У поєднанні з новою системою адресації це дозволяє підключати до 128 пристроїв на один порт і мати до 16256 пристроїв на контролері, при цьому не потрібні які-небудь маніпуляції з перемичками і тому подібне. Знято обмеження в 2 Терабайта на об'єм логічного пристрою. SAS-контролери і жорсткі диски підтримують швидкість передачі даних 300 МБ/cек, в майбутніх версіях стандарту вона буде доведена до 1, 2 ГБ/cек. Максимальна довжина кабелю між двома SASпристроями – 8 м.

SAS-Serial Attached SCSI

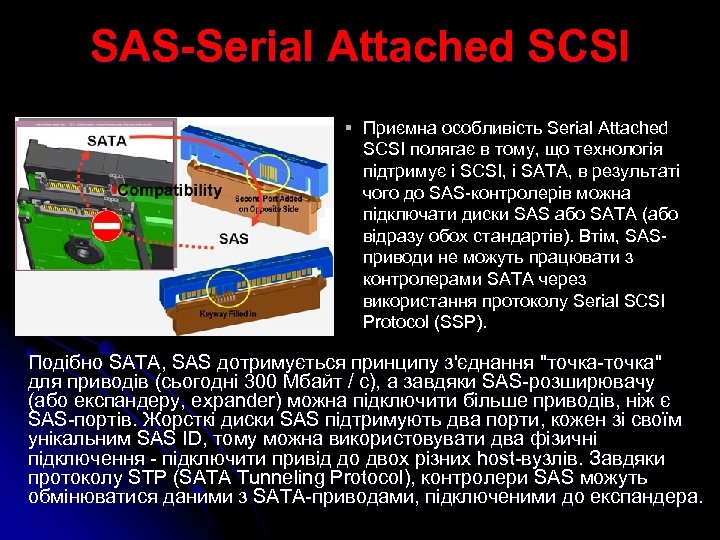

SAS-Serial Attached SCSI § Приємна особливість Serial Attached SCSI полягає в тому, що технологія підтримує і SCSI, і SATA, в результаті чого до SAS-контролерів можна підключати диски SAS або SATA (або відразу обох стандартів). Втім, SASприводи не можуть працювати з контролерами SATA через використання протоколу Serial SCSI Protocol (SSP). Подібно SATA, SAS дотримується принципу з'єднання "точка-точка" для приводів (сьогодні 300 Мбайт / с), а завдяки SAS-розширювачу (або експандеру, expander) можна підключити більше приводів, ніж є SAS-портів. Жорсткі диски SAS підтримують два порти, кожен зі своїм унікальним SAS ID, тому можна використовувати два фізичні підключення - підключити привід до двох різних host-вузлів. Завдяки протоколу STP (SATA Tunneling Protocol), контролери SAS можуть обмінюватися даними з SATA-приводами, підключеними до експандера.

SAS-Serial Attached SCSI

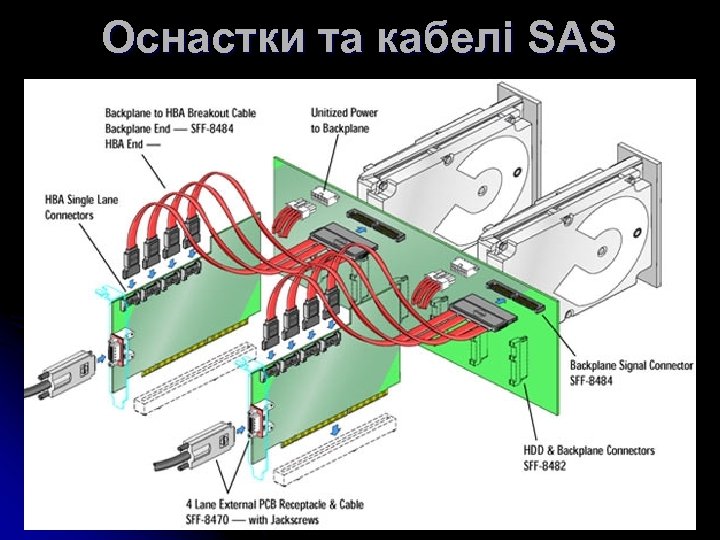

Оснастки та кабелі SAS

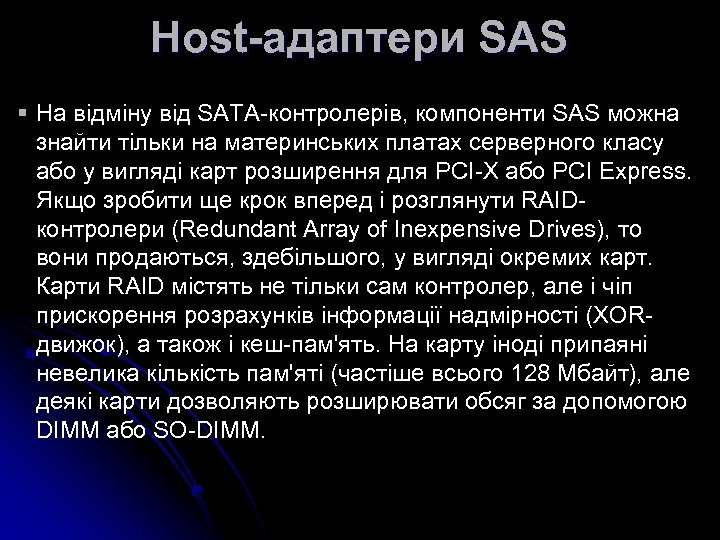

Host-адаптери SAS § На відміну від SATA-контролерів, компоненти SAS можна знайти тільки на материнських платах серверного класу або у вигляді карт розширення для PCI-X або PCI Express. Якщо зробити ще крок вперед і розглянути RAIDконтролери (Redundant Array of Inexpensive Drives), то вони продаються, здебільшого, у вигляді окремих карт. Карти RAID містять не тільки сам контролер, але і чіп прискорення розрахунків інформації надмірності (XORдвижок), а також і кеш-пам'ять. На карту іноді припаяні невелика кількість пам'яті (частіше всього 128 Мбайт), але деякі карти дозволяють розширювати обсяг за допомогою DIMM або SO-DIMM.

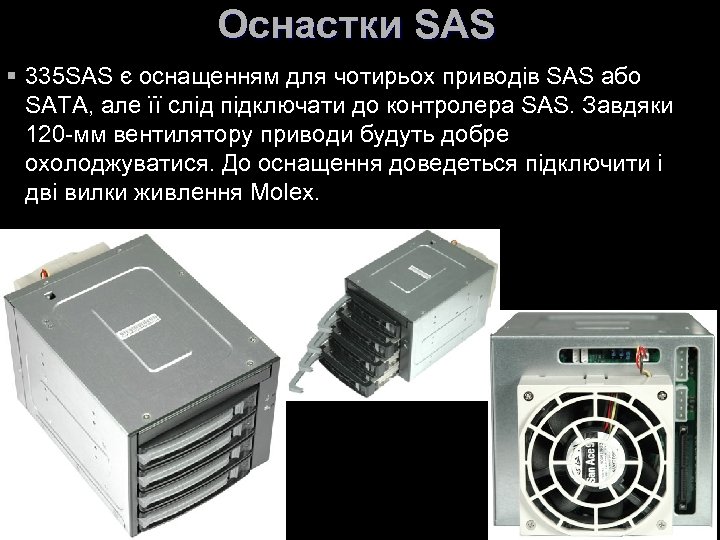

Оснастки SAS § 335 SAS є оснащенням для чотирьох приводів SAS або SATA, але її слід підключати до контролера SAS. Завдяки 120 -мм вентилятору приводи будуть добре охолоджуватися. До оснащення доведеться підключити і дві вилки живлення Molex.

PATA (IDE)

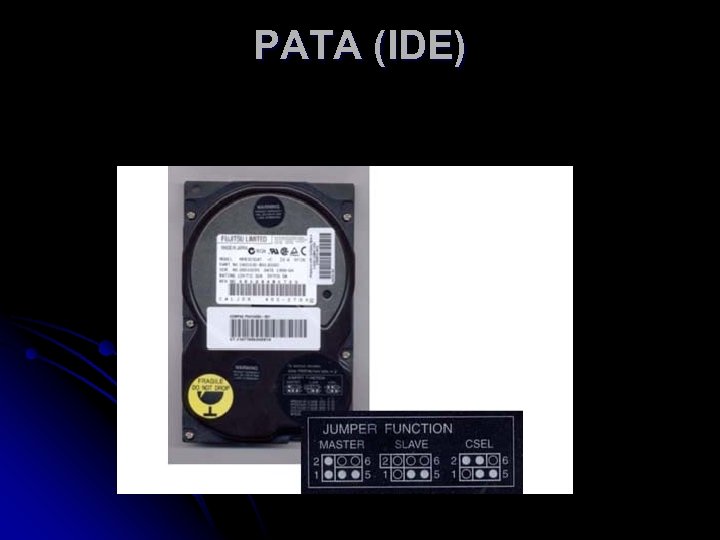

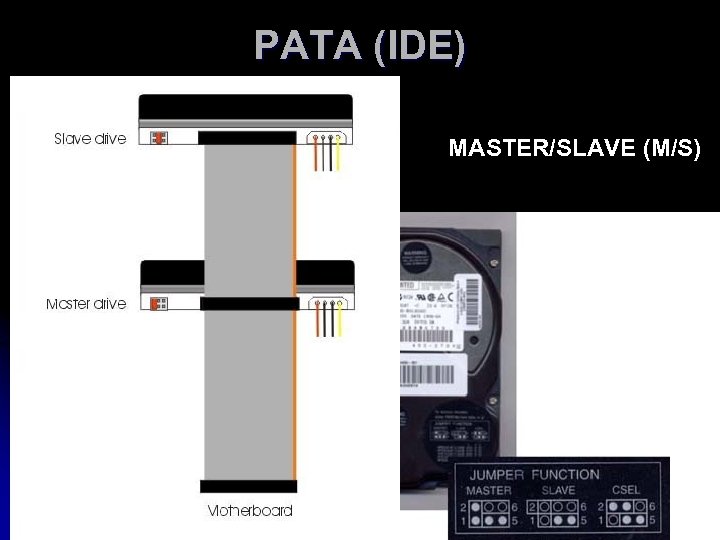

PATA (IDE) MASTER/SLAVE (M/S)

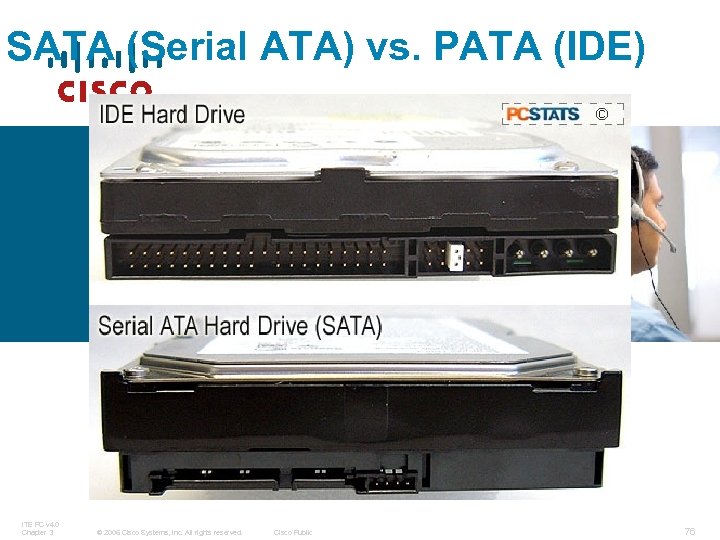

SATA (Serial ATA) vs. PATA (IDE) Cable Select (CSEL)

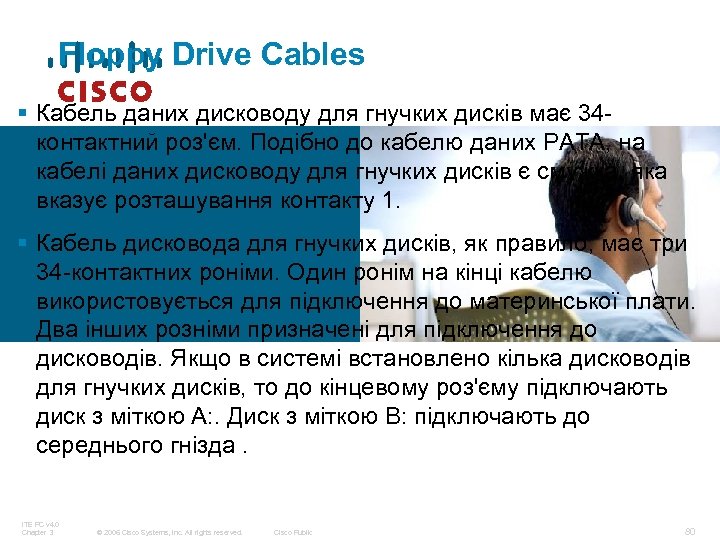

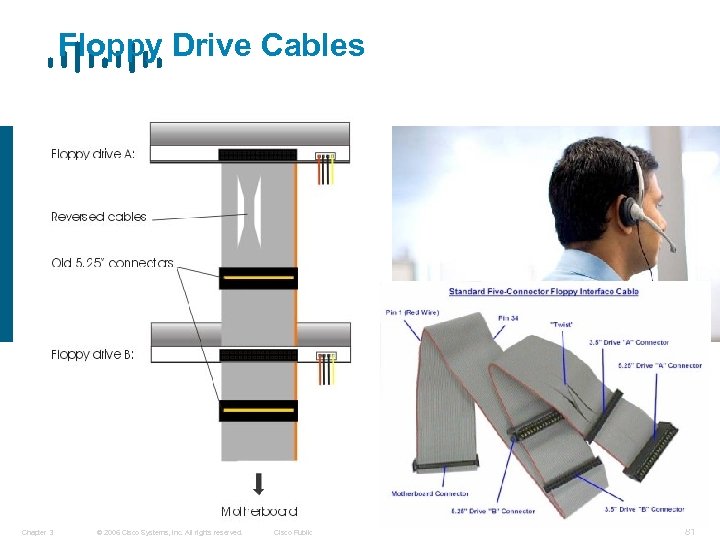

Floppy Drive Cables § Кабель даних дисководу для гнучких дисків має 34 контактний роз'єм. Подібно до кабелю даних РАТА, на кабелі даних дисководу для гнучких дисків є смужка, яка вказує розташування контакту 1. § Кабель дисковода для гнучких дисків, як правило, має три 34 -контактних роніми. Один ронім на кінці кабелю використовується для підключення до материнської плати. Два інших розніми призначені для підключення до дисководів. Якщо в системі встановлено кілька дисководів для гнучких дисків, то до кінцевому роз'єму підключають диск з міткою А: . Диск з міткою В: підключають до середнього гнізда. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 80

Floppy Drive Cables ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems,

ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights

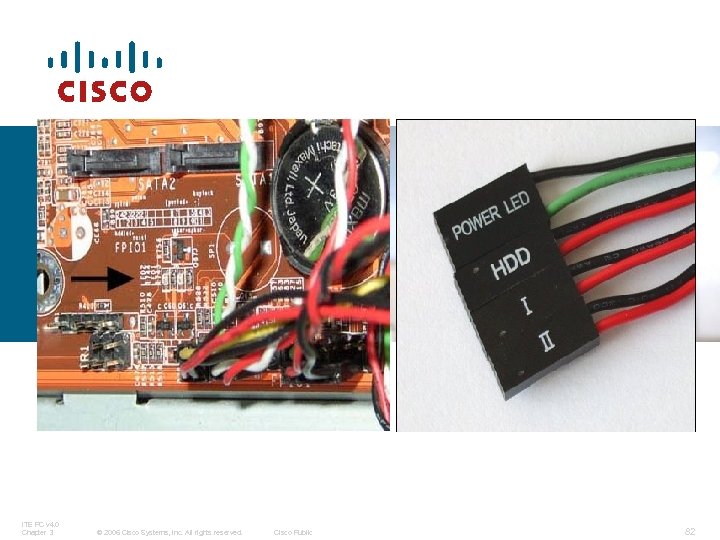

Attaching the LEDs Підключіть Reset-switch, Power-switch, HDD-LED, Speaker, Power-LED connectors до рознімів на платі, згідно підписам. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 83

Re-attaching Panels, Connect External Cables § Після того, як всі внутрішні компоненти були встановлені і підключені до материнської плати та блоку живлення, можна встановити на свої місця бічні панелі корпусу. § Далі слід підключити кабелі всіх периферійних пристроїв і кабель живлення. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 85

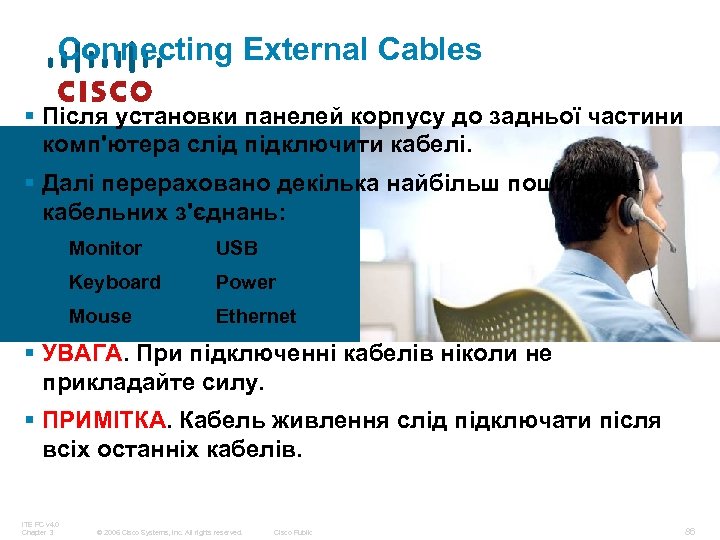

Connecting External Cables § Після установки панелей корпусу до задньої частини комп'ютера слід підключити кабелі. § Далі перераховано декілька найбільш поширених кабельних з'єднань: Monitor USB Keyboard Power Mouse Ethernet § УВАГА. При підключенні кабелів ніколи не прикладайте силу. § ПРИМІТКА. Кабель живлення слід підключати після всіх останніх кабелів. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 86

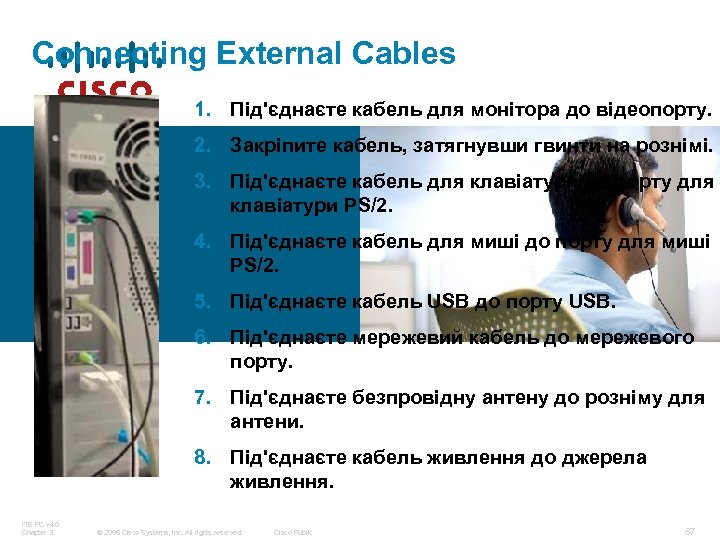

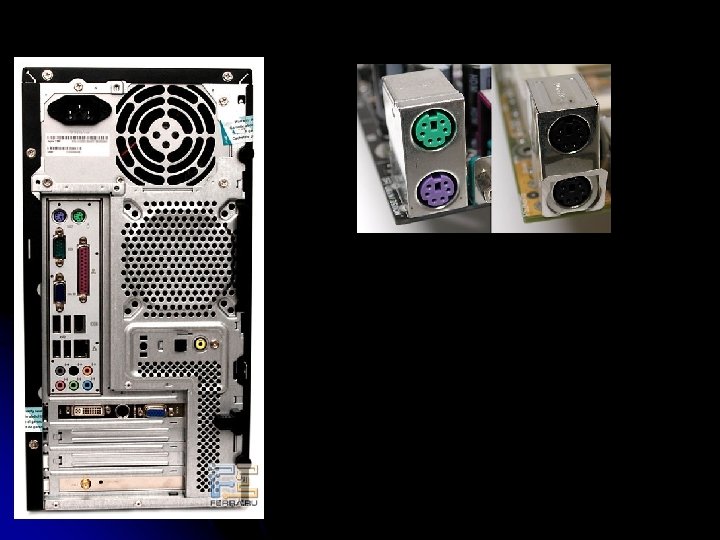

Connecting External Cables 1. Під'єднаєте кабель для монітора до відеопорту. 2. Закріпите кабель, затягнувши гвинти на рознімі. 3. Під'єднаєте кабель для клавіатури до порту для клавіатури PS/2. 4. Під'єднаєте кабель для миші до порту для миші PS/2. 5. Під'єднаєте кабель USB до порту USB. 6. Під'єднаєте мережевий кабель до мережевого порту. 7. Під'єднаєте безпровідну антену до розніму для антени. 8. Під'єднаєте кабель живлення до джерела живлення. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 87

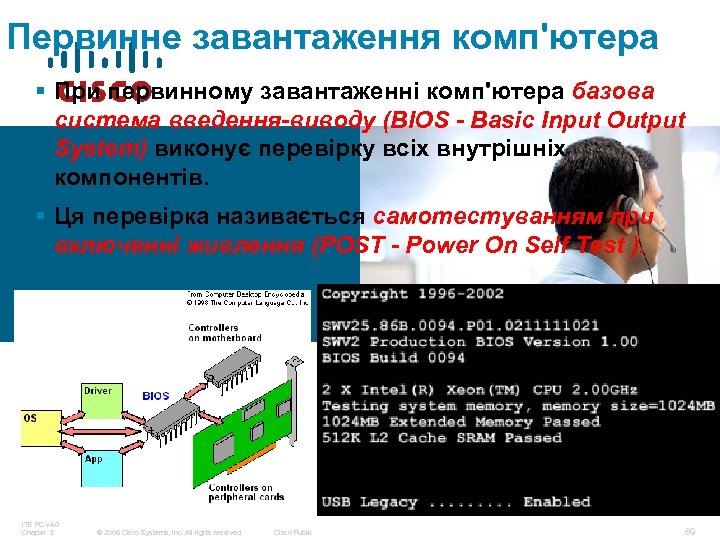

Первинне завантаження комп'ютера § При первинному завантаженні комп'ютера базова система введення-виводу (BIOS - Basic Input Output System) виконує перевірку всіх внутрішніх компонентів. § Ця перевірка називається самотестуванням при включенні живлення (POST - Power On Self Test ). ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 89

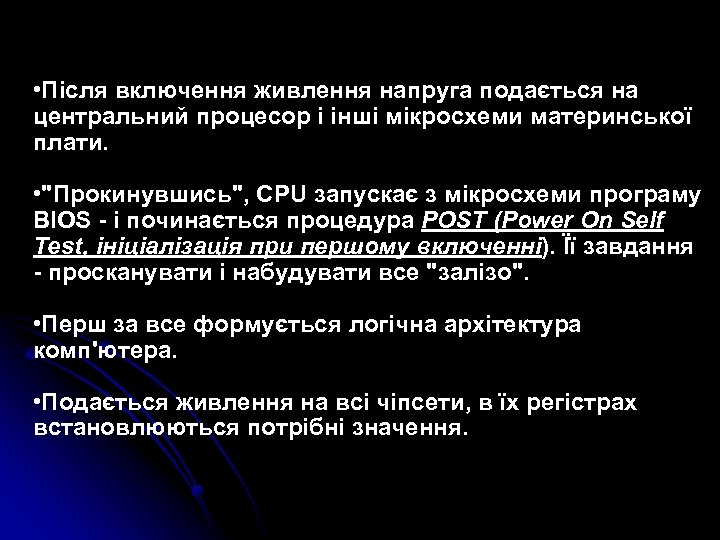

• Після включення живлення напруга подається на центральний процесор і інші мікросхеми материнської плати. • "Прокинувшись", CPU запускає з мікросхеми програму BIOS - і починається процедура POST (Power On Self Test, ініціалізація при першому включенні). Її завдання - просканувати і набудувати все "залізо". • Перш за все формується логічна архітектура комп'ютера. • Подається живлення на всі чіпсети, в їх регістрах встановлюються потрібні значення.

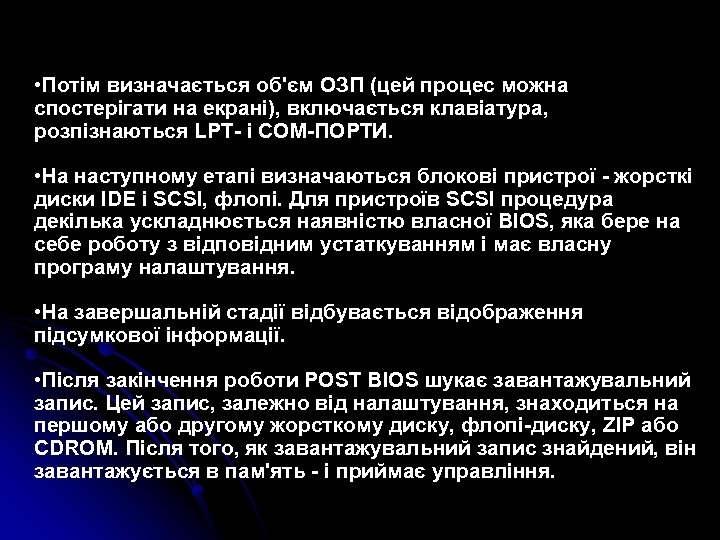

• Потім визначається об'єм ОЗП (цей процес можна спостерігати на екрані), включається клавіатура, розпізнаються LPT- і COM-ПОРТИ. • На наступному етапі визначаються блокові пристрої - жорсткі диски IDE і SCSI, флопі. Для пристроїв SCSI процедура декілька ускладнюється наявністю власної BIOS, яка бере на себе роботу з відповідним устаткуванням і має власну програму налаштування. • На завершальній стадії відбувається відображення підсумкової інформації. • Після закінчення роботи POST BIOS шукає завантажувальний запис. Цей запис, залежно від налаштування, знаходиться на першому або другому жорсткому диску, флопі-диску, ZIP або CDROM. Після того, як завантажувальний запис знайдений, він завантажується в пам'ять - і приймає управління.

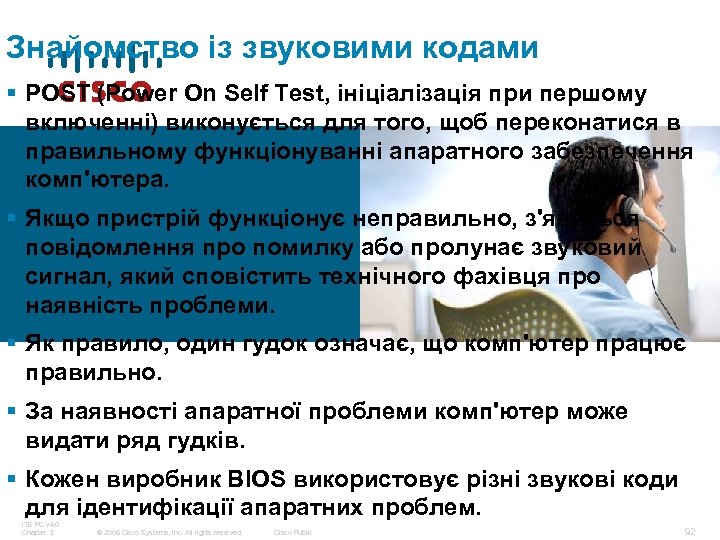

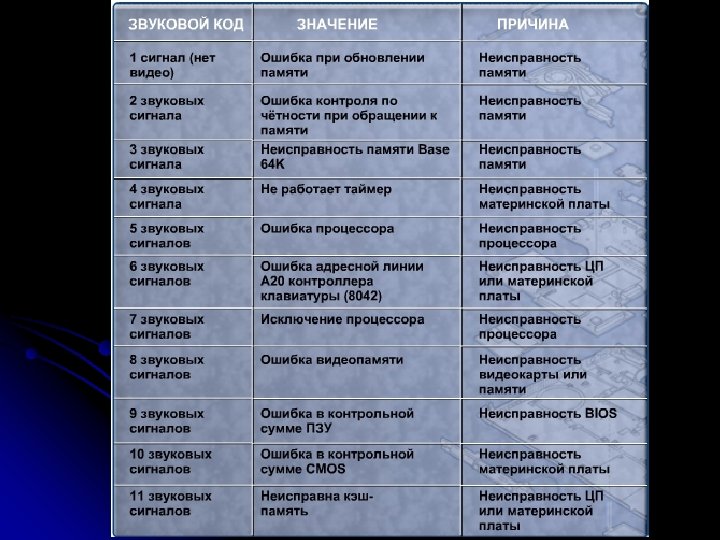

Знайомство із звуковими кодами § POST (Power On Self Test, ініціалізація при першому включенні) виконується для того, щоб переконатися в правильному функціонуванні апаратного забезпечення комп'ютера. § Якщо пристрій функціонує неправильно, з'явиться повідомлення про помилку або пролунає звуковий сигнал, який сповістить технічного фахівця про наявність проблеми. § Як правило, один гудок означає, що комп'ютер працює правильно. § За наявності апаратної проблеми комп'ютер може видати ряд гудків. § Кожен виробник BIOS використовує різні звукові коди для ідентифікації апаратних проблем. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 92

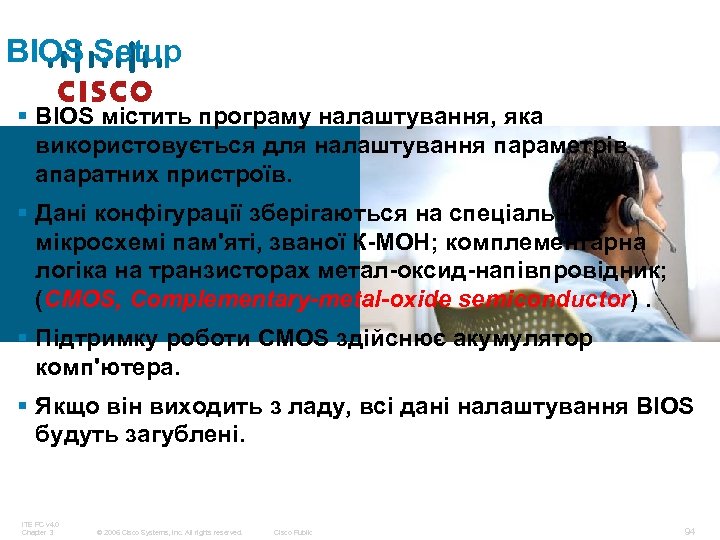

BIOS Setup § BIOS містить програму налаштування, яка використовується для налаштування параметрів апаратних пристроїв. § Дані конфігурації зберігаються на спеціальній мікросхемі пам'яті, званої К-МОН; комплементарна логіка на транзисторах метал-оксид-напівпровідник; (CMOS, Complementary-metal-oxide semiconductor). § Підтримку роботи CMOS здійснює акумулятор комп'ютера. § Якщо він виходить з ладу, всі дані налаштування BIOS будуть загублені. ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 94

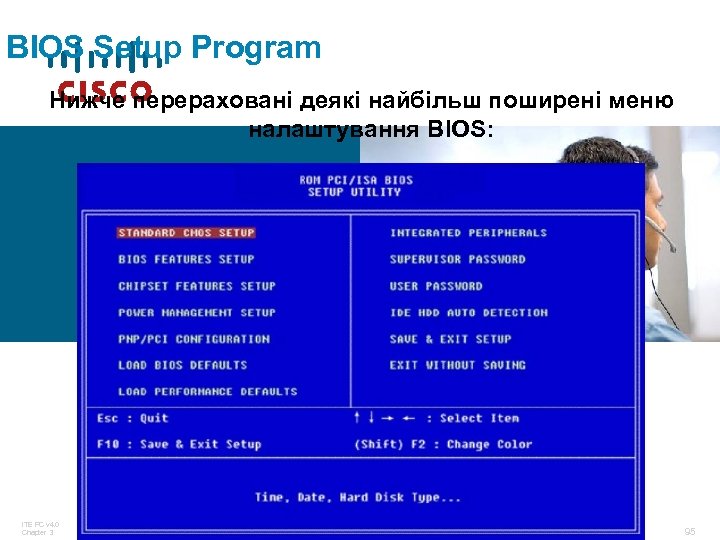

BIOS Setup Program Нижче перераховані деякі найбільш поширені меню налаштування BIOS: ITE PC v

BIOS Setup Program Нижче перераховані деякі найбільш поширені меню налаштування BIOS: Main - системний час, дата, тип жорсткого диска і т. д. Advanced - настройки інфрачервоного порту, налаштування паралельного порту і т. д. Security - параметри пароля для установки утиліт. Others - Попередження про розряд акумулятора, системний зумер і т. д. Boot - порядок завантаження комп'ютера. Exit - вихід з підпрограми установки.

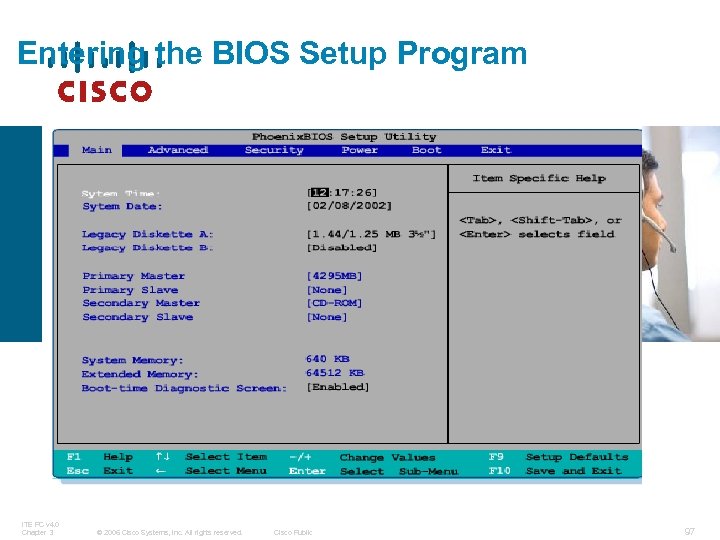

Entering the BIOS Setup Program ITE PC v 4. 0 Chapter 3 © 2006

Standard CMOS Setup Screen § Стандартна настройка CMOS екран включає в себе основні експлуатаційні параметри, які необхідно встановити для коректної роботи системи. § Дата / Час § Жорсткі диски § Порядку завантаження ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public § Відео 98

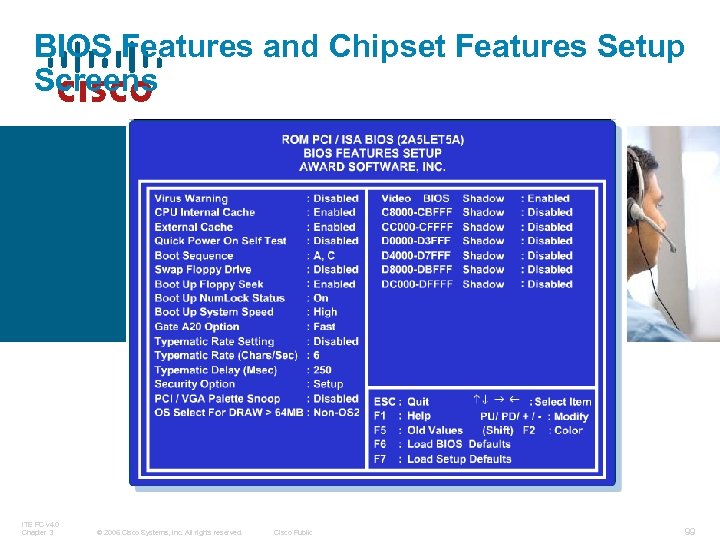

BIOS Features and Chipset Features Setup Screens ITE PC v 4. 0 Chapter 3

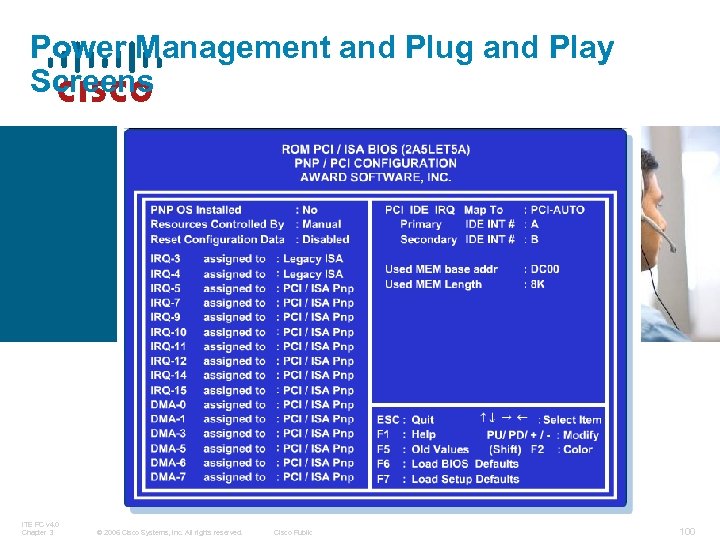

Power Management and Plug and Play Screens ITE PC v 4. 0 Chapter 3

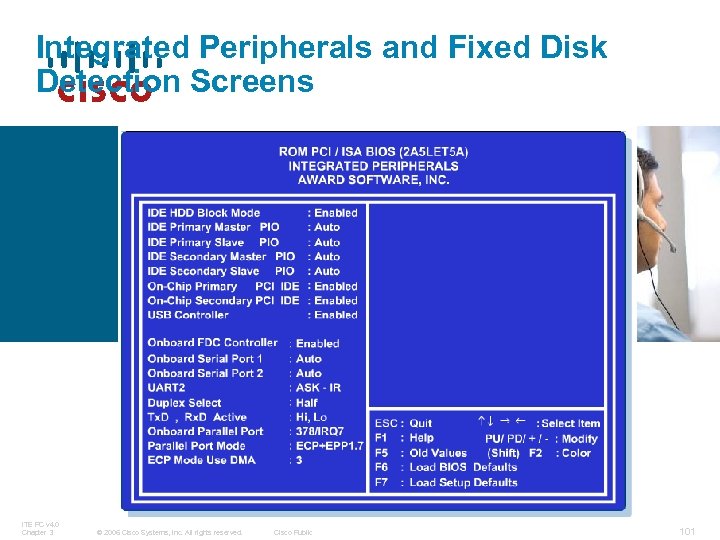

Integrated Peripherals and Fixed Disk Detection Screens ITE PC v 4. 0 Chapter 3

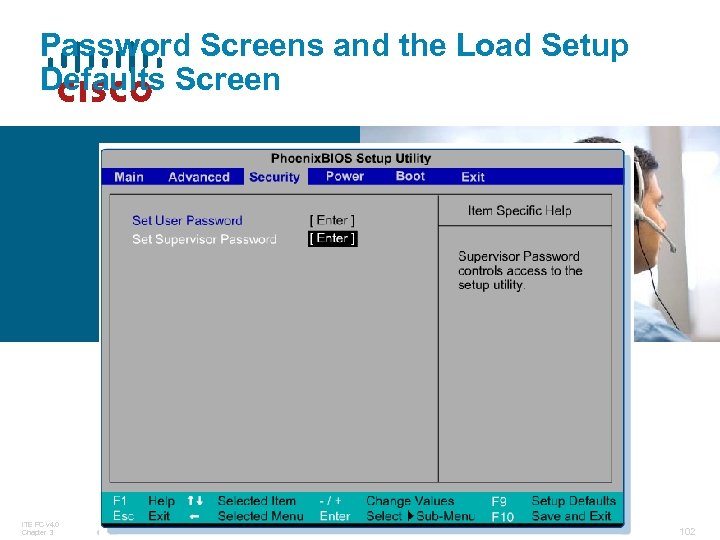

Password Screens and the Load Setup Defaults Screen ITE PC v 4. 0 Chapter

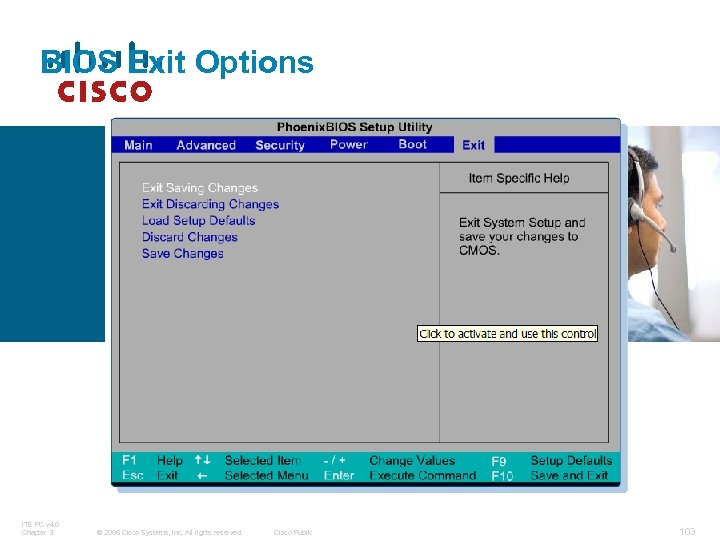

BIOS Exit Options ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems,

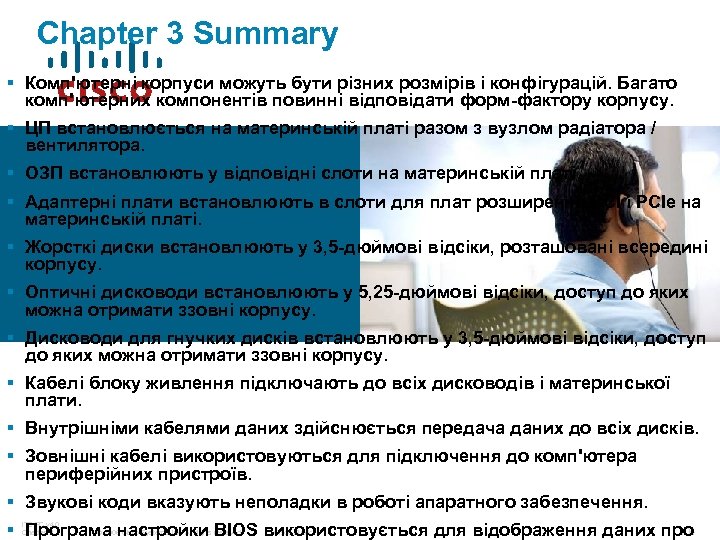

Chapter 3 Summary § Комп'ютерні корпуси можуть бути різних розмірів і конфігурацій. Багато комп'ютерних компонентів повинні відповідати форм-фактору корпусу. § ЦП встановлюється на материнській платі разом з вузлом радіатора / вентилятора. § ОЗП встановлюють у відповідні слоти на материнській платі. § Адаптерні плати встановлюють в слоти для плат розширення PCI і PCIe на материнській платі. § Жорсткі диски встановлюють у 3, 5 -дюймові відсіки, розташовані всередині корпусу. § Оптичні дисководи встановлюють у 5, 25 -дюймові відсіки, доступ до яких можна отримати ззовні корпусу. § Дисководи для гнучких дисків встановлюють у 3, 5 -дюймові відсіки, доступ до яких можна отримати ззовні корпусу. § Кабелі блоку живлення підключають до всіх дисководів і материнської плати. § Внутрішніми кабелями даних здійснюється передача даних до всіх дисків. § Зовнішні кабелі використовуються для підключення до комп'ютера периферійних пристроїв. § Звукові коди вказують неполадки в роботі апаратного забезпечення. 104 § Програма настройки BIOS використовується для відображення даних про ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public

Additional Resources § Whatis? com: IT Encyclopedia and Learning Center http: //whatis. com § Tech. Target: The Most Targeted IT Media http: //techtarget. com § ZDNet: Tech News, Blogs and White Papers for IT Professionals http: //www. zdnet. com § How. Stuff. Works: It's Good to Know http: //computer. howstuffworks. com § CNET. com http: //www. cnet. com § PC World http: //www. pcworld. com § Computer. World http: //www. computerworld. com § WIRED NEWS http: //www. wired. com ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 106

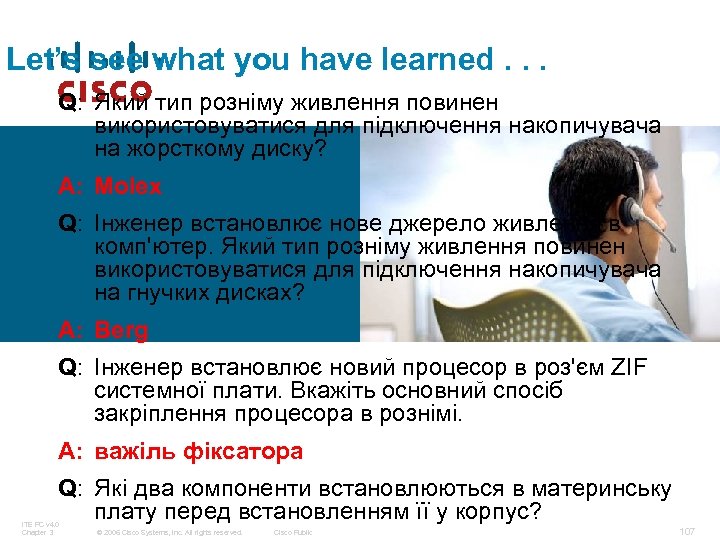

Let’s see what you have learned. . . Q: Який тип розніму живлення повинен використовуватися для підключення накопичувача на жорсткому диску? A: Molex Q: Інженер встановлює нове джерело живлення в комп'ютер. Який тип розніму живлення повинен використовуватися для підключення накопичувача на гнучких дисках? A: Berg Q: Інженер встановлює новий процесор в роз'єм ZIF системної плати. Вкажіть основний спосіб закріплення процесора в рознімі. A: важіль фіксатора Q: Які два компоненти встановлюються в материнську плату перед встановленням її у корпус? ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 107

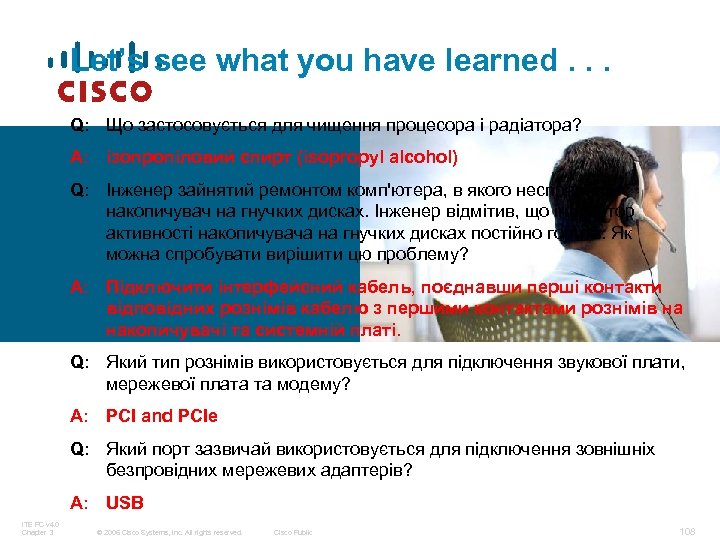

Let’s see what you have learned. . . Q: Що застосовується для чищення процесора і радіатора? A: ізопропіловий спирт (isopropyl alcohol) Q: Інженер зайнятий ремонтом комп'ютера, в якого несправний накопичувач на гнучких дисках. Інженер відмітив, що індикатор активності накопичувача на гнучких дисках постійно горить. Як можна спробувати вирішити цю проблему? A: Підключити інтерфейсний кабель, поєднавши перші контакти відповідних рознімів кабелю з першими контактами рознімів на накопичувачі та системній платі. Q: Який тип рознімів використовується для підключення звукової плати, мережевої плата та модему? A: PCI and PCIe Q: Який порт зазвичай використовується для підключення зовнішніх безпровідних мережевих адаптерів? A: USB ITE PC v 4. 0 Chapter 3 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 108
