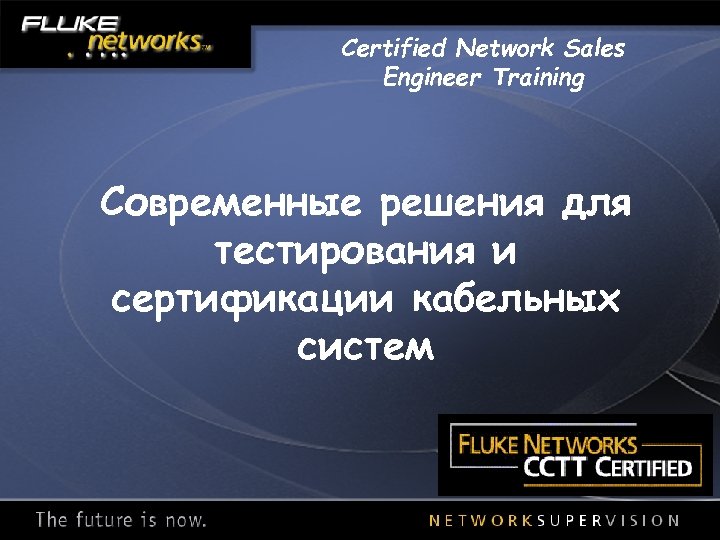

Certified Network Sales Engineer Training Современные решения для

Certified Network Sales Engineer Training Современные решения для тестирования и сертификации кабельных систем

Тестирование Сертификация Продукты компании Fluke Networks Медь DSP 4000 DSP 4300 DSP 2000 OMNIScanner 2 OMNIScanner. LT Penta. Scanner MICROSCANNER Pro/IT Micro. Mapper Micro. Probe Micro. Net. Blink 620 Оптика DSP-FTA 420 S DSP-FTA 430 S DSP-FTA 440 S OMNIFiber. MM OMNIFiber. SM Certi. Fiber Opti. Fiber FTK Series FT 300/400 Simpli. Fiber

Приборы для тестирования медного кабеля

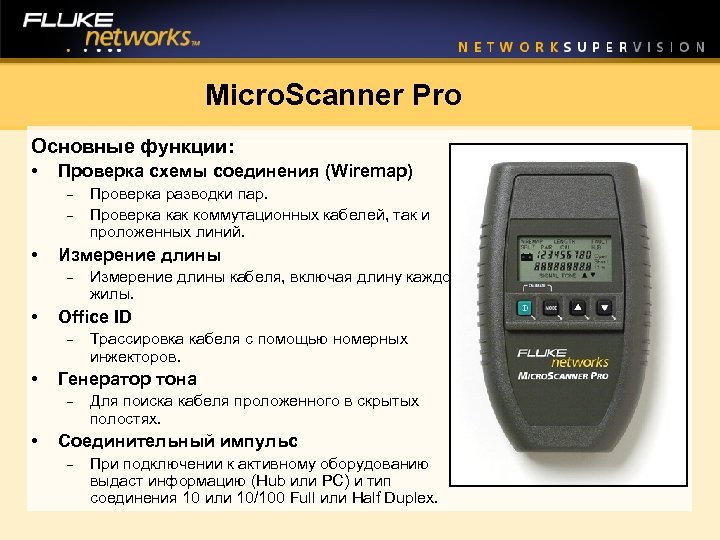

Micro. Scanner Pro Основные функции: • Проверка схемы соединения (Wiremap) - • Измерение длины - • Трассировка кабеля с помощью номерных инжекторов. Генератор тона - • Измерение длины кабеля, включая длину каждой жилы. Office ID - • Проверка разводки пар. Проверка как коммутационных кабелей, так и проложенных линий. Для поиска кабеля проложенного в скрытых полостях. Соединительный импульс - При подключении к активному оборудованию выдаст информацию (Hub или PC) и тип соединения 10 или 10/100 Full или Half Duplex.

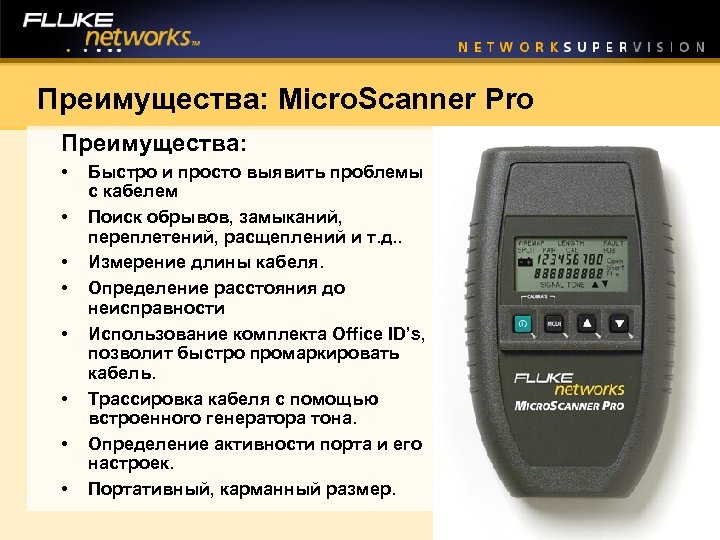

Преимущества: Micro. Scanner Pro Преимущества: • • Быстро и просто выявить проблемы с кабелем Поиск обрывов, замыканий, переплетений, расщеплений и т. д. . Измерение длины кабеля. Определение расстояния до неисправности Использование комплекта Office ID’s, позволит быстро промаркировать кабель. Трассировка кабеля с помощью встроенного генератора тона. Определение активности порта и его настроек. Портативный, карманный размер.

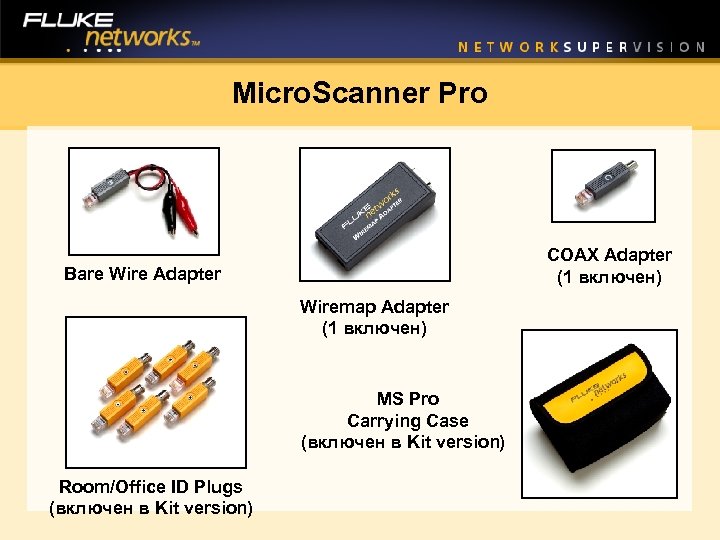

Micro. Scanner Pro COAX Adapter (1 включен) Bare Wire Adapter Wiremap Adapter (1 включен) MS Pro Carrying Case (включен в Kit version) Room/Office ID Plugs (включен в Kit version)

Приборы для сертификации структурированных кабельных систем

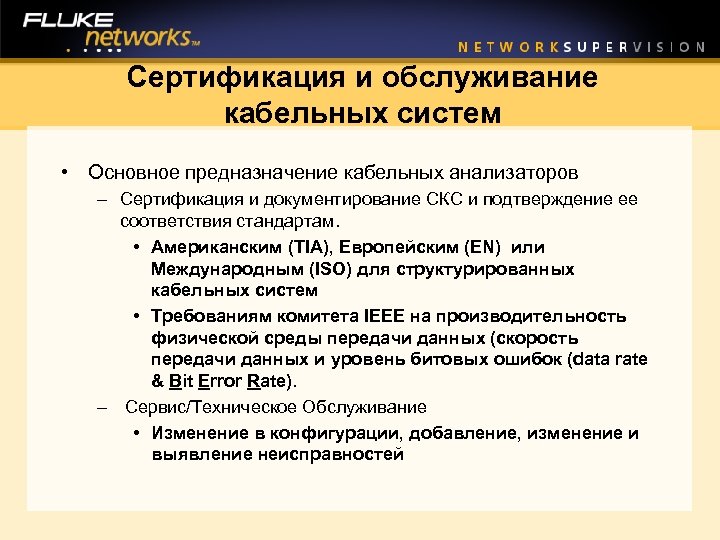

Сертификация и обслуживание кабельных систем • Основное предназначение кабельных анализаторов – Сертификация и документирование СКС и подтверждение ее соответствия стандартам. • Американским (TIA), Европейским (EN) или Международным (ISO) для структурированных кабельных систем • Требованиям комитета IEEE на производительность физической среды передачи данных (скорость передачи данных и уровень битовых ошибок (data rate & Bit Error Rate). – Сервис/Техническое Обслуживание • Изменение в конфигурации, добавление, изменение и выявление неисправностей

Категория 6 (Класс E) стандартизованы • Стандарт на компоненты Cat 6 (TIA 568 B. 21) принят в Июне 2002 года • IS 11801 2 nd Edition принят в Сентябре 2002 (Class E & F) • Количество устанавливаемых СКС Cat 6 увеличивается

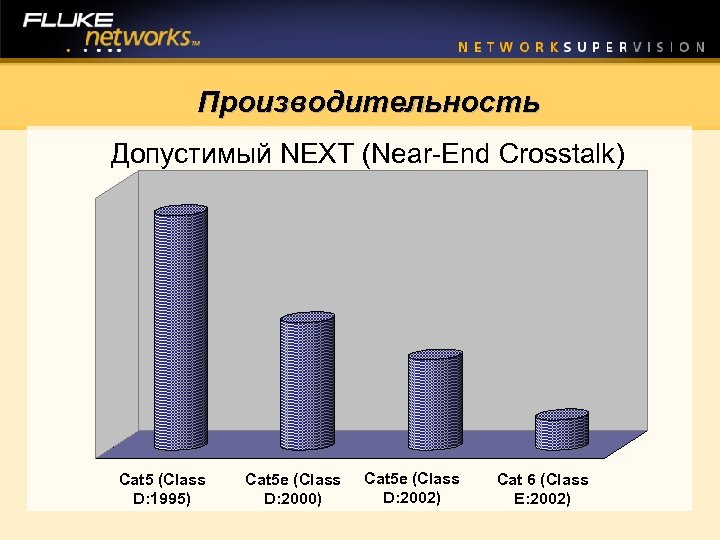

Производительность Допустимый NEXT (Near-End Crosstalk) Cat 5 (Class D: 1995) Cat 5 e (Class D: 2000) Cat 5 e (Class D: 2002) Cat 6 (Class E: 2002)

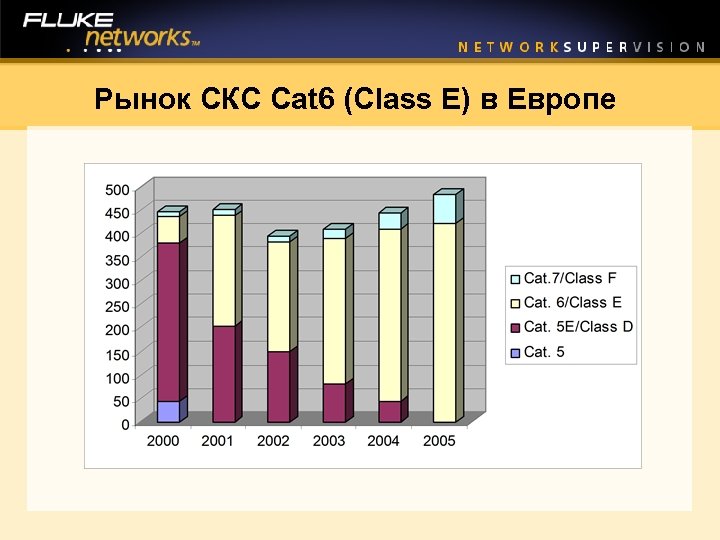

Рынок СКС Cat 6 (Class E) в Европе

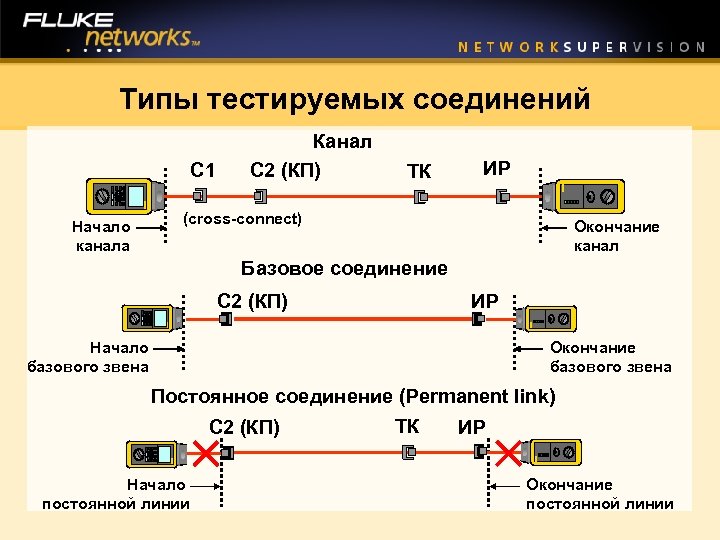

Типы тестируемых соединений C 1 Начало канала Канал C 2 (КП) ТК ИР (cross-connect) Окончание канал Базовое соединение C 2 (КП) ИР Начало базового звена Окончание базового звена Постоянное соединение (Permanent link) C 2 (КП) Начало постоянной линии ТК ИР Окончание постоянной линии

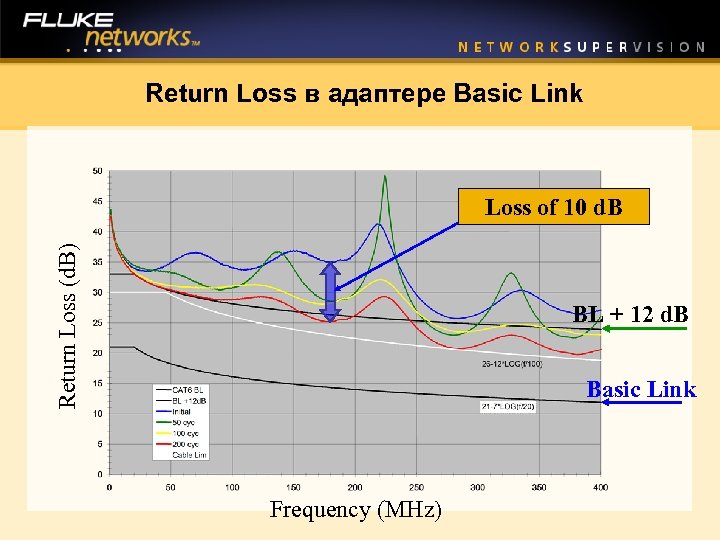

Return Loss в адаптере Basic Link Return Loss (d. B) Loss of 10 d. B BL + 12 d. B Basic Link Frequency (MHz)

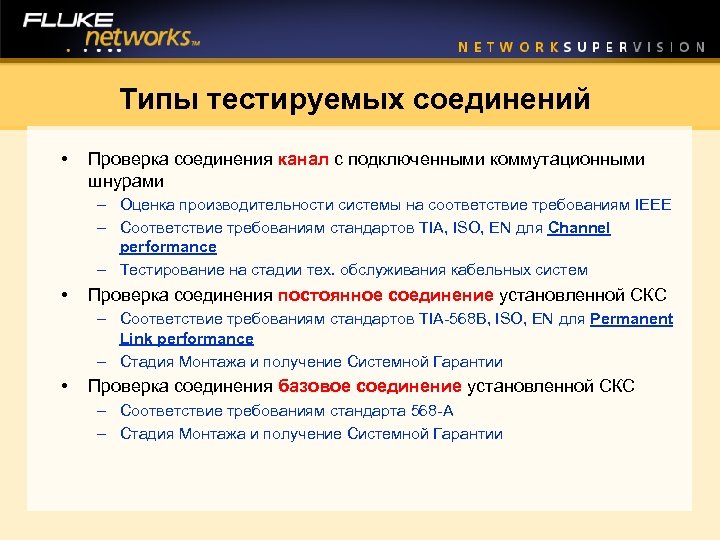

Типы тестируемых соединений • Проверка соединения канал с подключенными коммутационными шнурами – Оценка производительности системы на соответствие требованиям IEEE – Соответствие требованиям стандартов TIA, ISO, EN для Channel performance – Тестирование на стадии тех. обслуживания кабельных систем • Проверка соединения постоянное соединение установленной СКС – Соответствие требованиям стандартов TIA-568 B, ISO, EN для Permanent Link performance – Стадия Монтажа и получение Системной Гарантии • Проверка соединения базовое соединение установленной СКС – Соответствие требованиям стандарта 568 -A – Стадия Монтажа и получение Системной Гарантии

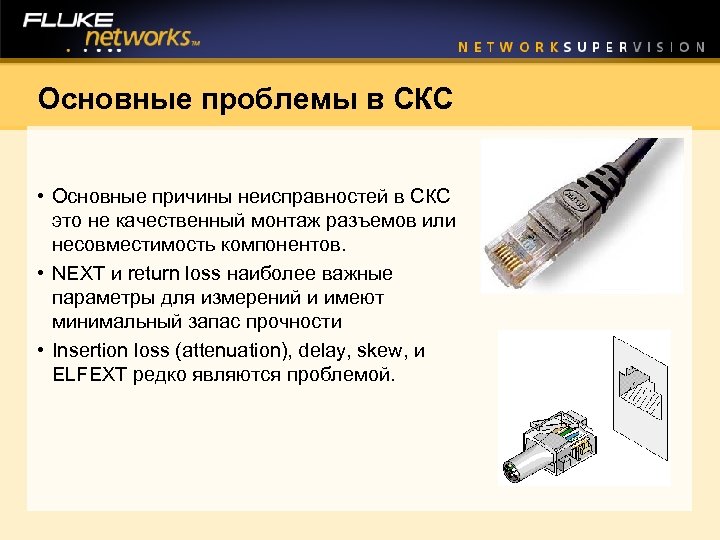

Основные проблемы в СКС • Основные причины неисправностей в СКС это не качественный монтаж разъемов или несовместимость компонентов. • NEXT и return loss наиболее важные параметры для измерений и имеют минимальный запас прочности • Insertion loss (attenuation), delay, skew, и ELFEXT редко являются проблемой.

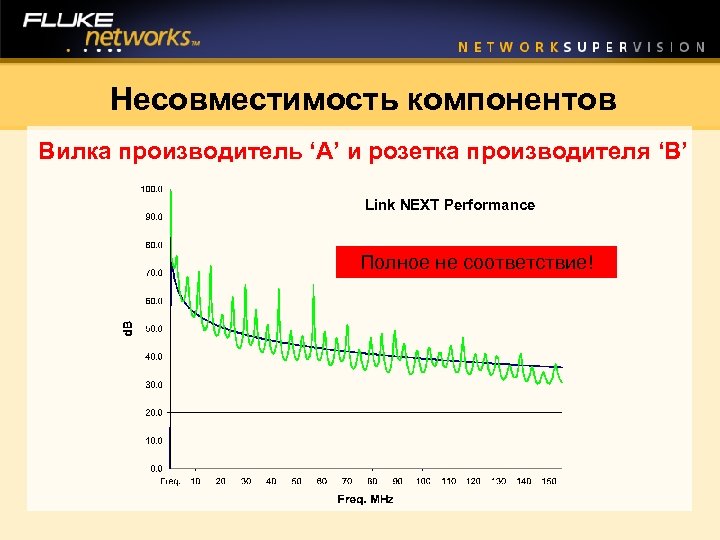

Несовместимость компонентов Вилка производитель ‘A’ и розетка производителя ‘B’ Link NEXT Performance Полное не соответствие!

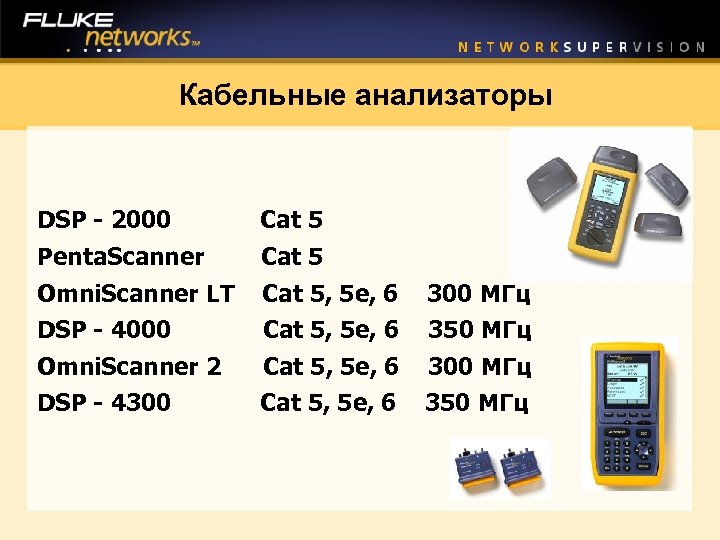

Кабельные анализаторы DSP - 2000 Cat 5 Penta. Scanner Cat 5 Omni. Scanner LT Cat 5, 5 e, 6 300 МГц DSP - 4000 Cat 5, 5 e, 6 350 МГц Omni. Scanner 2 Cat 5, 5 e, 6 300 МГц DSP - 4300 Cat 5, 5 e, 6 350 МГц

Серия DSP-4000 Сертификация СКС категорий 5, 5 е, 6 и быстрое и точное определение проблем

DSP-4300 – полный комплект для Cat 6! • Превышает требования TIA-568 B Level III по точности • Законченное решения для Cat 6! – Адаптер для Permanent Link со сменными модулями (PM 06 included) – Тестирование Channel Cat 6 • Два пути для сохранения результатов! – Внутренняя память и Flash.

Сертифицирован Госстандартом и UL • Fluke Networks DSP-4000 единственный тестер сертифицированный Госстандартом России • Уровень точности DSP-4 X 00 подтвержден в независимой лаборатории UL.

Включает адаптер Permanent Link! • Получение меньше ложных результатов FAIL • Сменный персональный модуль PM 06 одобрен 30 производителями • Новый прочный дизайн.

Возможности • • • Сертификация кабельных систем UTP и STP на соответствие EIA/TIA, IEEE, ISO/IEC и ANSI стандартов. С помощью опциональных оптических насадок сертификация MM и SM оптоволоконных линий. Включает библиотеку стандартов для медного и оптоволоконного кабеля. Добавление в базу кабелей, производители которых неизвестны. Встроенный генератор тона. Опционально различные насадки под разных производителей СКС. Запуск всех тестов предусмотренных стандартом автоматически. Функции диагностики позволят определить место помех или неисправностей. Тестирование коммутационных кабелей (насадка DSP-PCI-6 s) и бухт кабеля (DSP-Spool)

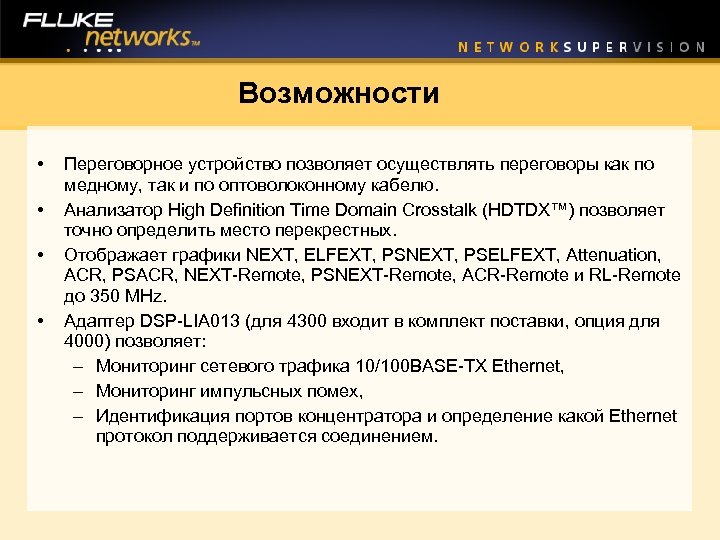

Возможности • • Переговорное устройство позволяет осуществлять переговоры как по медному, так и по оптоволоконному кабелю. Анализатор High Definition Time Domain Crosstalk (HDTDX™) позволяет точно определить место перекрестных. Отображает графики NEXT, ELFEXT, PSNEXT, PSELFEXT, Attenuation, ACR, PSACR, NEXT-Remote, PSNEXT-Remote, ACR-Remote и RL-Remote до 350 MHz. Адаптер DSP-LIA 013 (для 4300 входит в комплект поставки, опция для 4000) позволяет: – Мониторинг сетевого трафика 10/100 BASE-TX Ethernet, – Мониторинг импульсных помех, – Идентификация портов концентратора и определение какой Ethernet протокол поддерживается соединением.

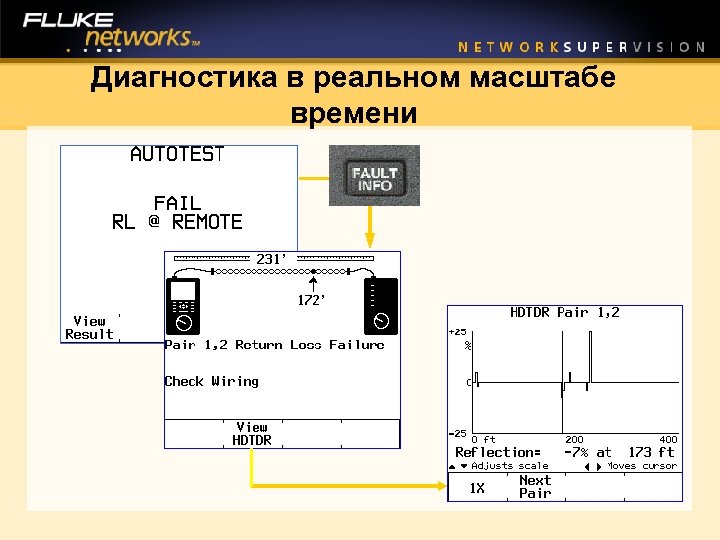

Диагностика в реальном масштабе времени

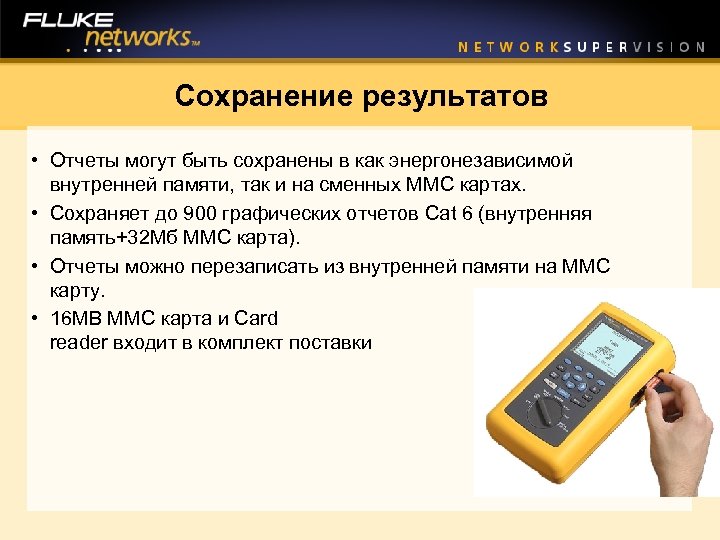

Сохранение результатов • Отчеты могут быть сохранены в как энергонезависимой внутренней памяти, так и на сменных ММС картах. • Сохраняет до 900 графических отчетов Cat 6 (внутренняя память+32 Мб ММС карта). • Отчеты можно перезаписать из внутренней памяти на ММС карту. • 16 MB MMC карта и Сard reader входит в комплект поставки

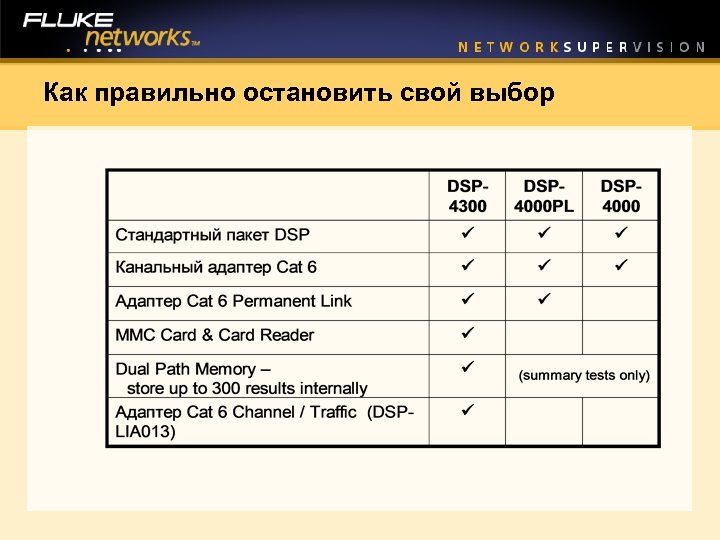

Как правильно остановить свой выбор

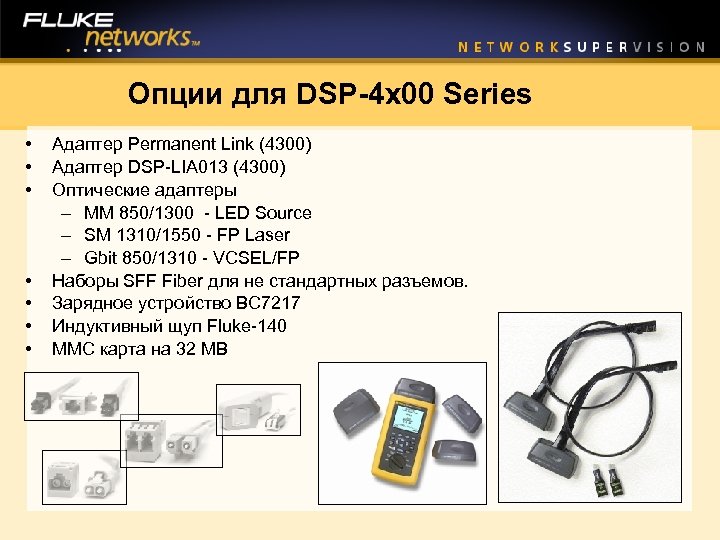

Опции для DSP-4 x 00 Series • • Адаптер Permanent Link (4300) Адаптер DSP-LIA 013 (4300) Оптические адаптеры – MM 850/1300 - LED Source – SM 1310/1550 - FP Laser – Gbit 850/1310 - VCSEL/FP Наборы SFF Fiber для не стандартных разъемов. Зарядное устройство BC 7217 Индуктивный щуп Fluke-140 ММС карта на 32 MB

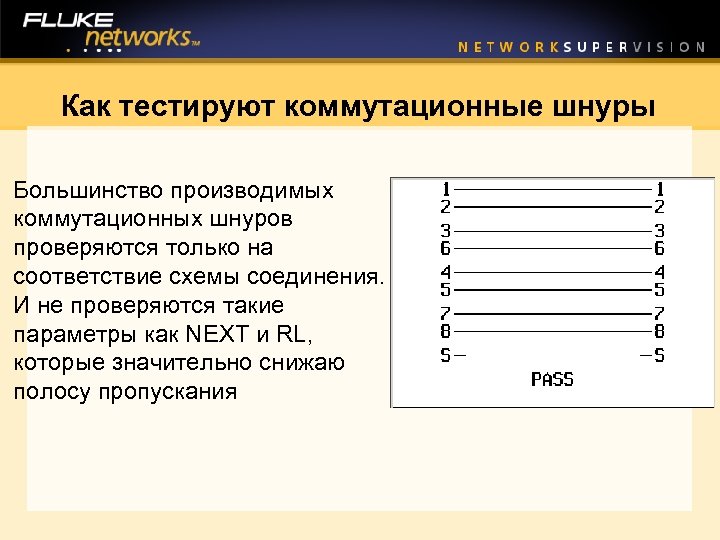

Как тестируют коммутационные шнуры Большинство производимых коммутационных шнуров проверяются только на соответствие схемы соединения. И не проверяются такие параметры как NEXT и RL, которые значительно снижаю полосу пропускания

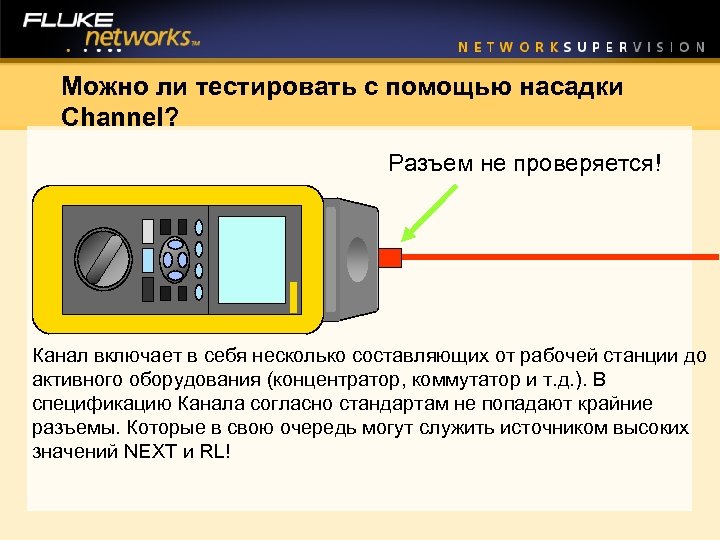

Можно ли тестировать с помощью насадки Channel? Разъем не проверяется! Канал включает в себя несколько составляющих от рабочей станции до активного оборудования (концентратор, коммутатор и т. д. ). В спецификацию Канала согласно стандартам не попадают крайние разъемы. Которые в свою очередь могут служить источником высоких значений NEXT и RL!

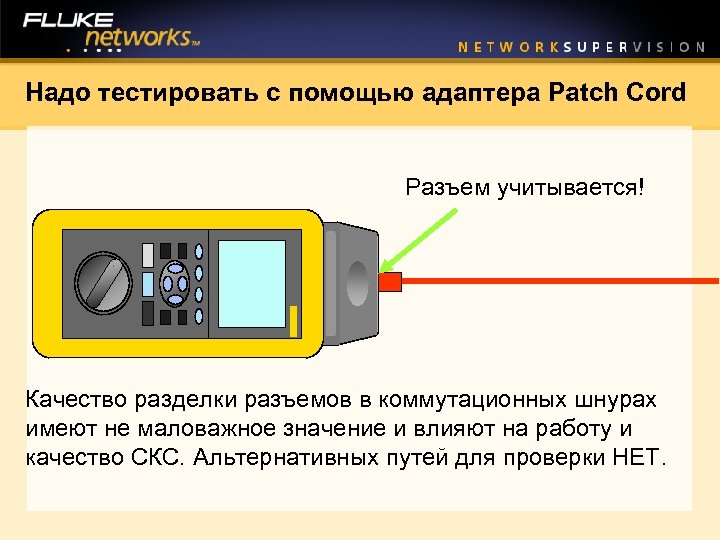

Надо тестировать с помощью адаптера Patch Cord Разъем учитывается! Качество разделки разъемов в коммутационных шнурах имеют не маловажное значение и влияют на работу и качество СКС. Альтернативных путей для проверки НЕТ.

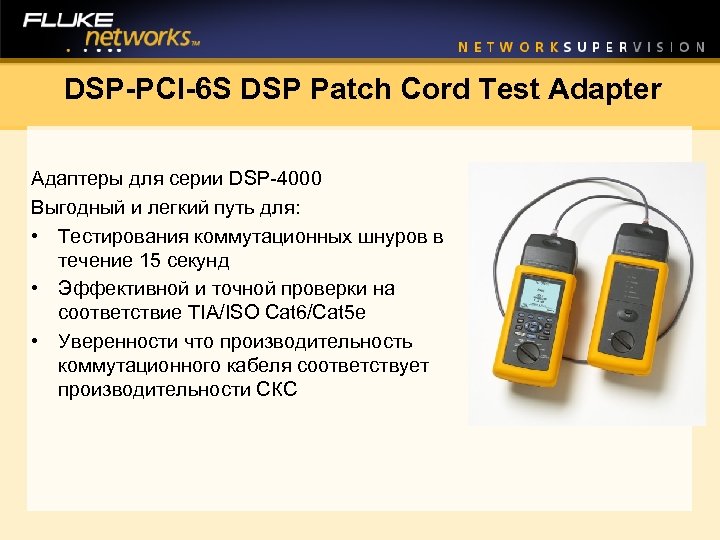

DSP-PCI-6 S DSP Patch Cord Test Adapter Адаптеры для серии DSP-4000 Выгодный и легкий путь для: • Тестирования коммутационных шнуров в течение 15 секунд • Эффективной и точной проверки на соответствие TIA/ISO Cat 6/Cat 5 e • Уверенности что производительность коммутационного кабеля соответствует производительности СКС

DSP-PCI-6 S DSP Patch Cord Test Adapter See the failures that can cause transmission errors?

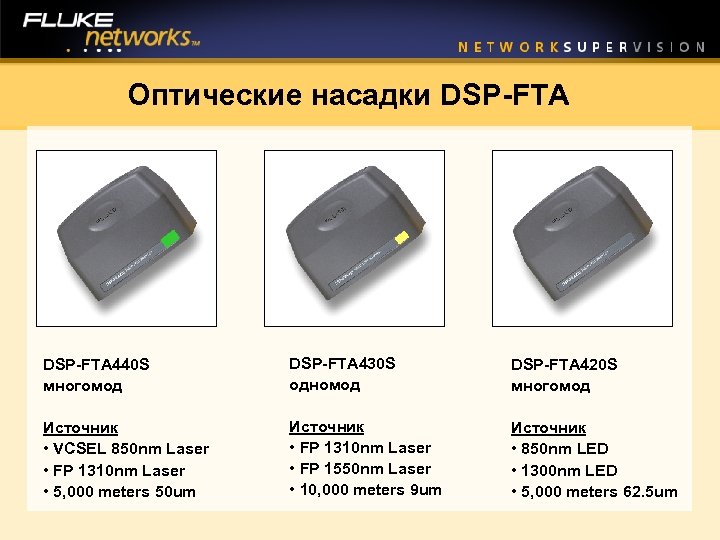

Оптические насадки DSP-FTA 440 S многомод DSP-FTA 430 S одномод DSP-FTA 420 S многомод Источник • VCSEL 850 nm Laser • FP 1310 nm Laser • 5, 000 meters 50 um Источник • FP 1310 nm Laser • FP 1550 nm Laser • 10, 000 meters 9 um Источник • 850 nm LED • 1300 nm LED • 5, 000 meters 62. 5 um

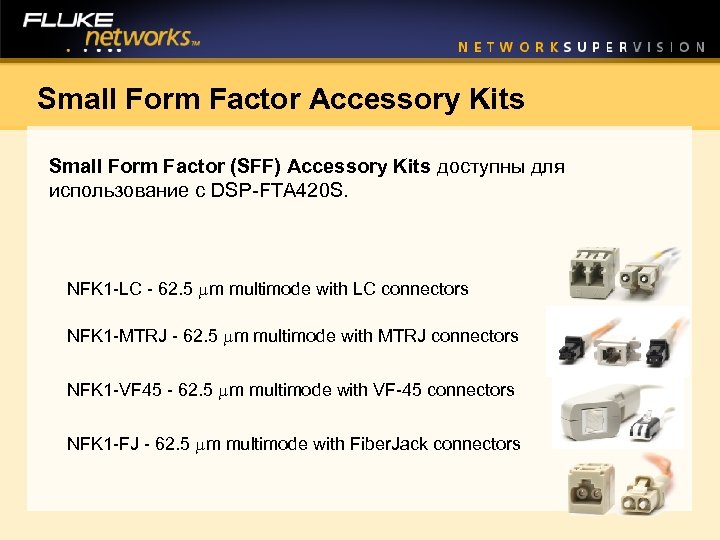

Small Form Factor Accessory Kits Small Form Factor (SFF) Accessory Kits доступны для использование с DSP-FTA 420 S. NFK 1 -LC - 62. 5 m multimode with LC connectors NFK 1 -MTRJ - 62. 5 m multimode with MTRJ connectors NFK 1 -VF 45 - 62. 5 m multimode with VF-45 connectors NFK 1 -FJ - 62. 5 m multimode with Fiber. Jack connectors

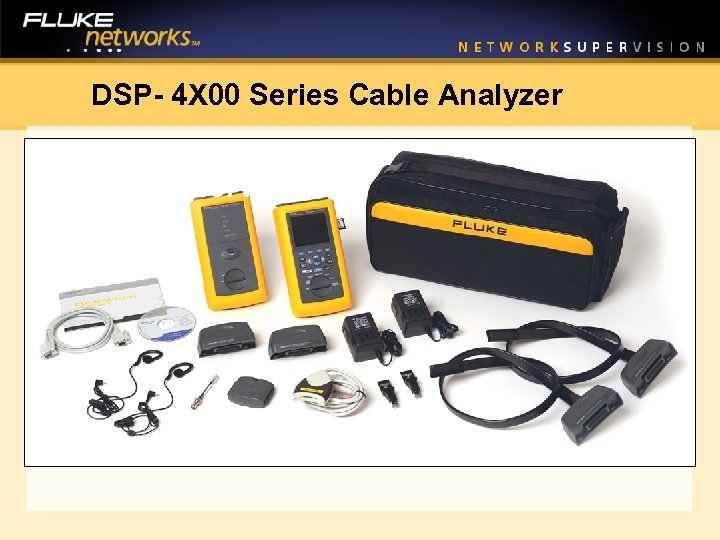

DSP- 4 X 00 Series Cable Analyzer Product Overview

OMNIScanner 2 Сертификация СКС категорий 5, 5 е, 6 и быстрое и точное определение проблем

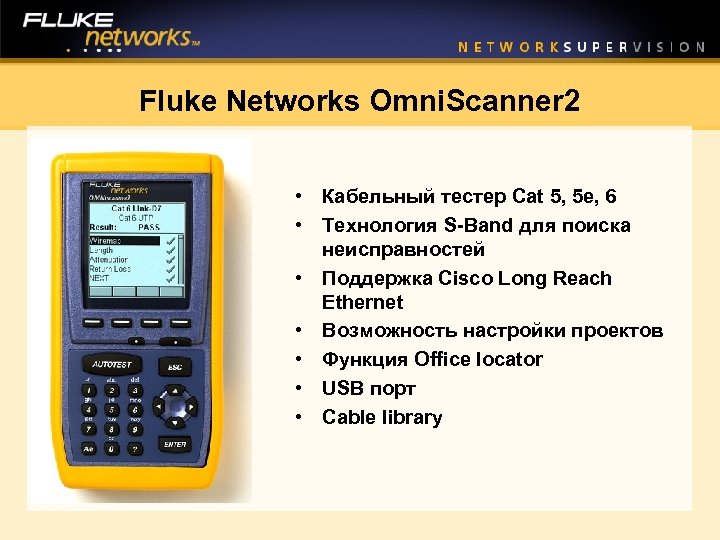

Fluke Networks Omni. Scanner 2 • Кабельный тестер Cat 5, 5 e, 6 • Технология S-Band для поиска неисправностей • Поддержка Cisco Long Reach Ethernet • Возможность настройки проектов • Функция Office locator • USB порт • Cable library

Независимое тестирование ETL OMNIScanner 2 протестирован независимой лабораторий ETL на соответствие последним стандартам и уровню точности Level III.

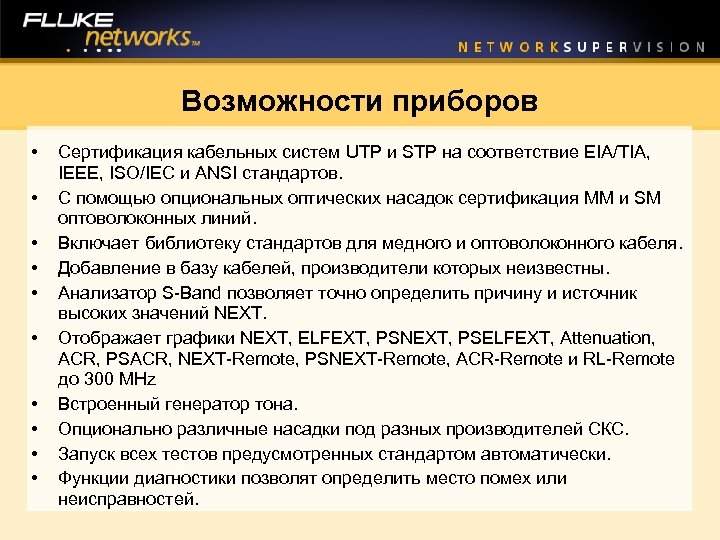

Возможности приборов • • • Сертификация кабельных систем UTP и STP на соответствие EIA/TIA, IEEE, ISO/IEC и ANSI стандартов. С помощью опциональных оптических насадок сертификация MM и SM оптоволоконных линий. Включает библиотеку стандартов для медного и оптоволоконного кабеля. Добавление в базу кабелей, производители которых неизвестны. Анализатор S-Band позволяет точно определить причину и источник высоких значений NEXT. Отображает графики NEXT, ELFEXT, PSNEXT, PSELFEXT, Attenuation, ACR, PSACR, NEXT-Remote, PSNEXT-Remote, ACR-Remote и RL-Remote до 300 MHz Встроенный генератор тона. Опционально различные насадки под разных производителей СКС. Запуск всех тестов предусмотренных стандартом автоматически. Функции диагностики позволят определить место помех или неисправностей.

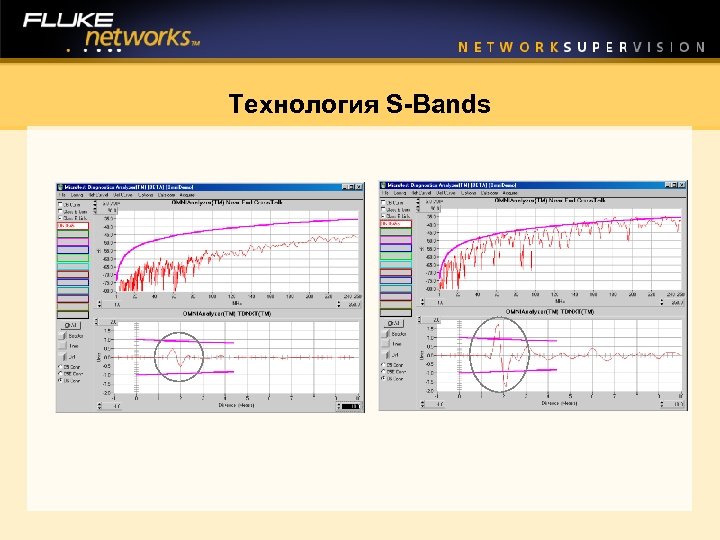

Технология S-Bands

Опции для OMNIScanner 2 • Оптические насадки OMNIFiber – MM 850/1300 - LED Source – SM 1310/1550 - FP Laser • Индуктивный щуп • ММС карты на 16 MB или 32 MB • MMC Card Reader

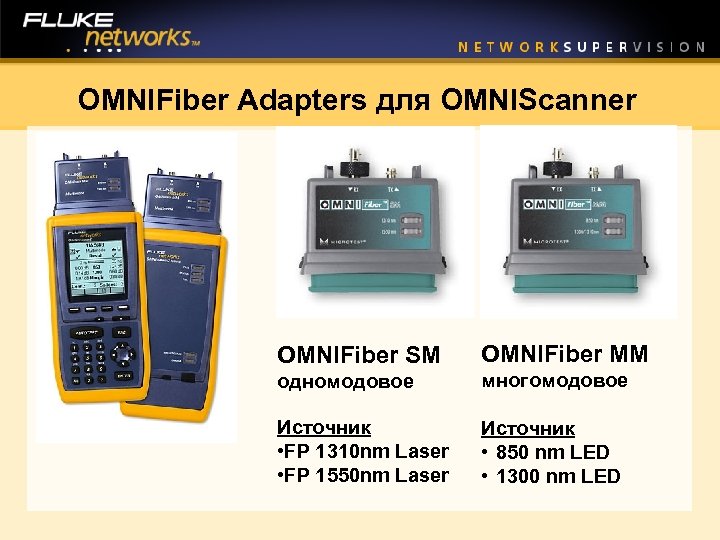

OMNIFiber Adapters для OMNIScanner OMNIFiber SM OMNIFiber MM одномодовое многомодовое Источник • FP 1310 nm Laser • FP 1550 nm Laser Источник • 850 nm LED • 1300 nm LED

Link. Ware Software Новый стандарт создания отчетов DSP-4300 OMNIScanner 2

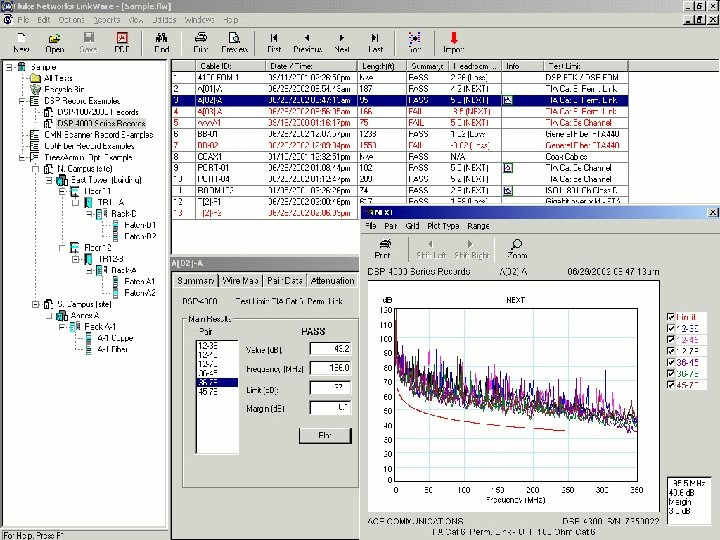

Отчеты о результатах тестирования • Программа Link. Ware Software позволяет предоставить отчеты в разных форматах: – Цветные графические отчеты – на бумаге – Текстовый формат с указанием значений минимальной дельты и худшего значения – Суммарный отчет по всем соединениям – Отчет в формате PDF

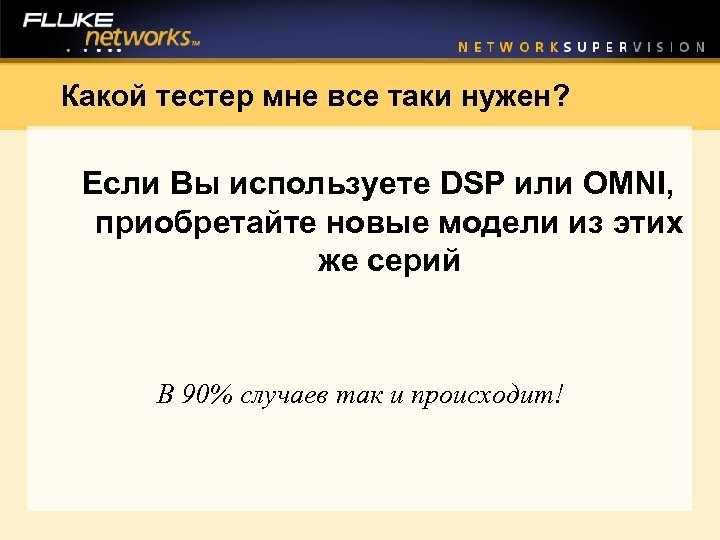

Какой тестер мне все таки нужен? Если Вы используете DSP или OMNI, приобретайте новые модели из этих же серий В 90% случаев так и происходит!

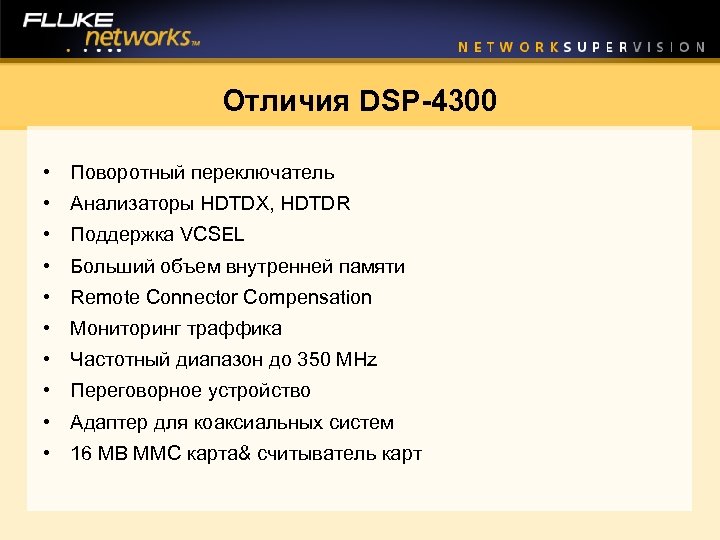

Отличия DSP-4300 • Поворотный переключатель • Анализаторы HDTDX, HDTDR • Поддержка VCSEL • Больший объем внутренней памяти • Remote Connector Compensation • Мониторинг траффика • Частотный диапазон до 350 MHz • Переговорное устройство • Адаптер для коаксиальных систем • 16 MB MMC карта& считыватель карт

Отличия OMNIScanner 2 • Интерфейс ориентирован на создание проектов • Технология S-Band • Обширная библиотека кабелей • Настраиваемая процедура Автотест • Удаленное управление • USB порт • Настраиваемые пользователем пределы измерений • Меньше по размерам и легче • Поддержка Cisco LRE • Более широкий динамический диапазон позволяет тестировать СКС Cat 7 (до 300 МГц)

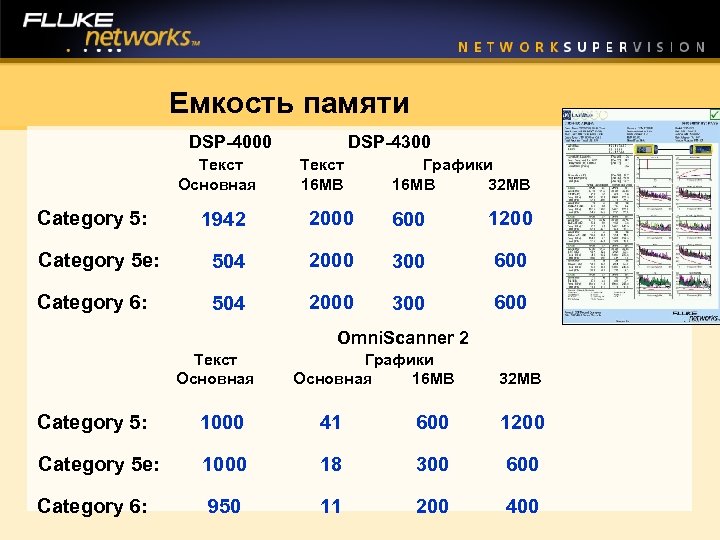

Емкость памяти DSP-4000 Текст Основная Category 5: DSP-4300 Текст 16 MB Графики 16 MB 32 MB 1942 2000 600 1200 Category 5 e: 504 2000 300 600 Category 6: 504 2000 300 600 Omni. Scanner 2 Текст Основная Графики Основная 16 MB 32 MB Category 5: 1000 41 600 1200 Category 5 e: 1000 18 300 600 Category 6: 950 11 200 400

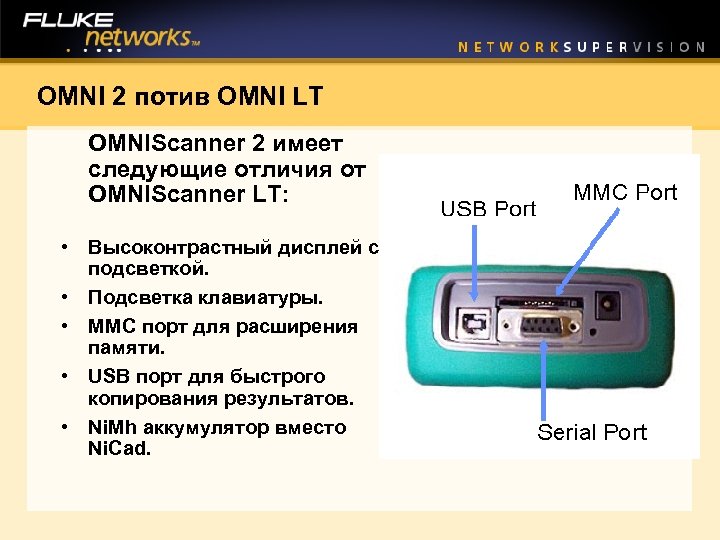

OMNI 2 потив OMNI LT OMNIScanner 2 имеет следующие отличия от OMNIScanner LT: • Высоконтрастный дисплей с подсветкой. • Подсветка клавиатуры. • MMC порт для расширения памяти. • USB порт для быстрого копирования результатов. • Ni. Mh аккумулятор вместо Ni. Cad.
