Цепочечные и ленточные.ppt

  • Количество слайдов: 32

>Цепочечные и ленточные силикаты Цепочечные и ленточные силикаты

>Цепочечные силикаты Цепочечные силикаты

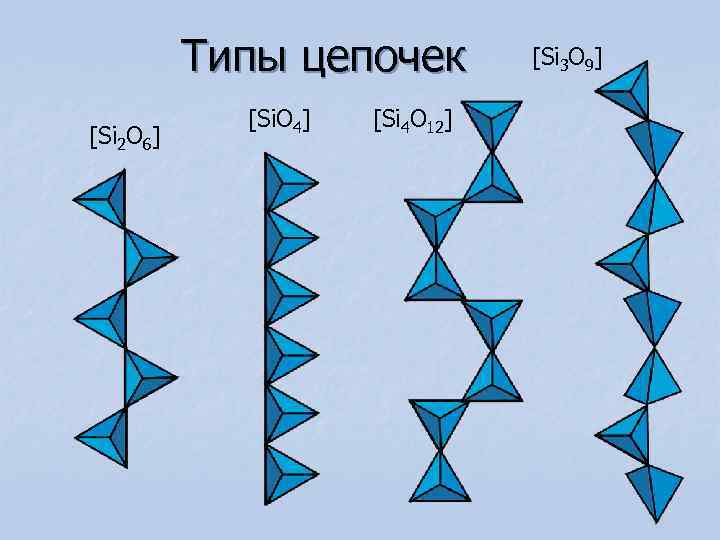

> Типы цепочек [Si 3 O 9] [Si. Типы цепочек [Si 3 O 9] [Si. O 4] [Si 4 O 12] [Si 2 O 6]

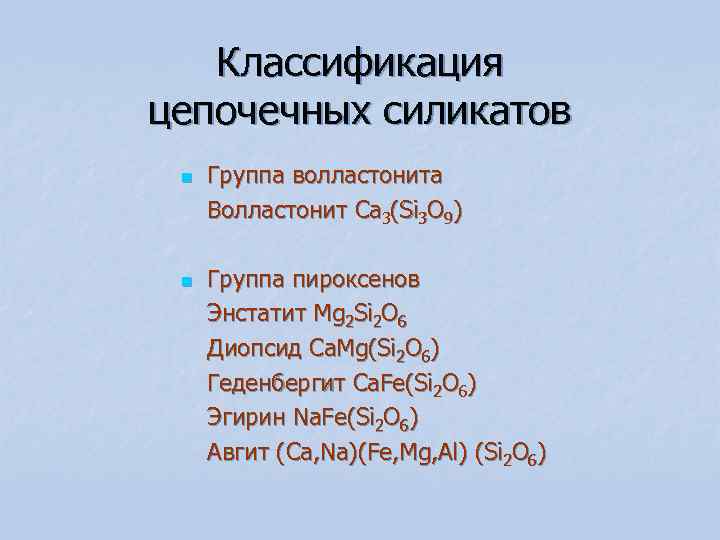

> Классификация цепочечных силикатов n Группа волластонита Волластонит Ca 3(Si 3 O Классификация цепочечных силикатов n Группа волластонита Волластонит Ca 3(Si 3 O 9) n Группа пироксенов Энстатит Mg 2 Si 2 O 6 Диопсид Ca. Mg(Si 2 O 6) Геденбергит Ca. Fe(Si 2 O 6) Эгирин Na. Fe(Si 2 O 6) Авгит (Ca, Na)(Fe, Mg, Al) (Si 2 O 6)

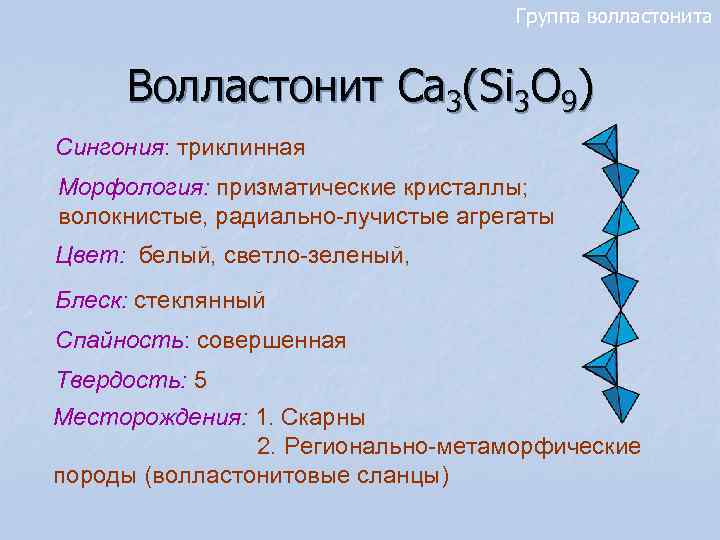

> Группа волластонита Волластонит Ca 3(Si 3 O Группа волластонита Волластонит Ca 3(Si 3 O 9) Сингония: триклинная Морфология: призматические кристаллы; волокнистые, радиально-лучистые агрегаты Цвет: белый, светло-зеленый, Блеск: стеклянный Спайность: совершенная Твердость: 5 Месторождения: 1. Скарны 2. Регионально-метаморфические породы (волластонитовые сланцы)

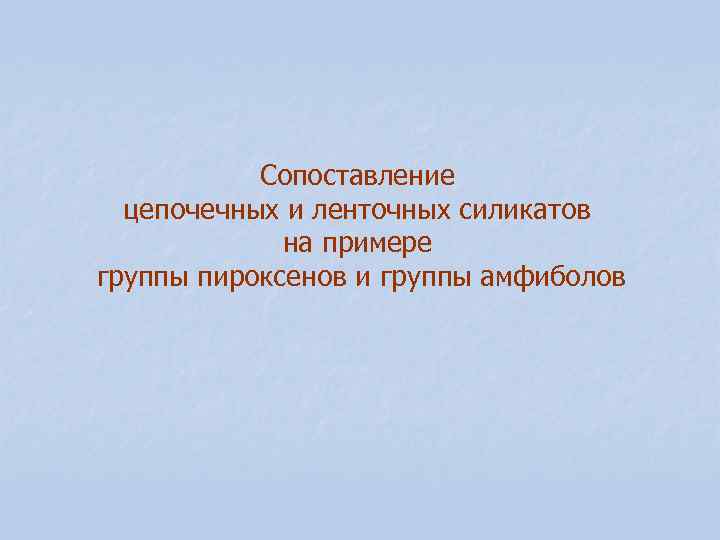

> Сопоставление цепочечных и ленточных силикатов на примере группы пироксенов Сопоставление цепочечных и ленточных силикатов на примере группы пироксенов и группы амфиболов

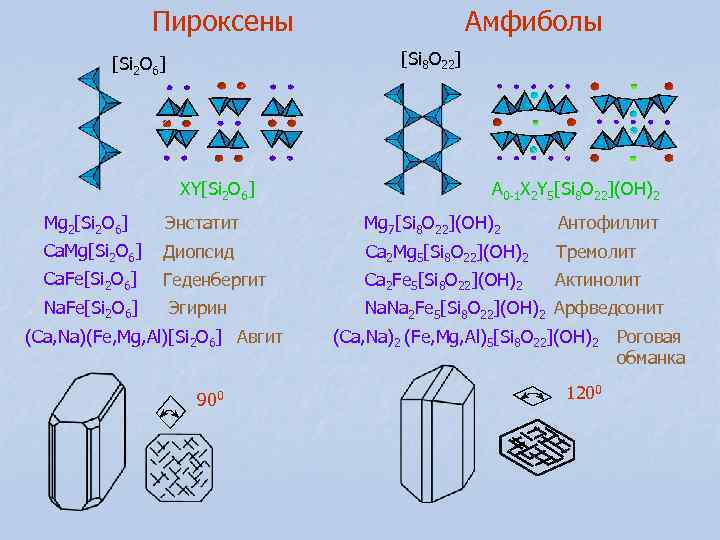

> Пироксены Амфиболы [Si 2 Пироксены Амфиболы [Si 2 O 6] [Si 8 O 22] XY[Si 2 O 6] A 0 -1 X 2 Y 5[Si 8 O 22](OH)2 Mg 2[Si 2 O 6] Энстатит Mg 7[Si 8 O 22](OH)2 Антофиллит Ca. Mg[Si 2 O 6] Диопсид Ca 2 Mg 5[Si 8 O 22](OH)2 Тремолит Ca. Fe[Si 2 O 6] Геденбергит Ca 2 Fe 5[Si 8 O 22](OH)2 Актинолит Na. Fe[Si 2 O 6] Эгирин Na. Na 2 Fe 5[Si 8 O 22](OH)2 Арфведсонит (Ca, Na)(Fe, Mg, Al)[Si 2 O 6] Авгит (Ca, Na)2 (Fe, Mg, Al)5[Si 8 O 22](OH)2 Роговая обманка 900 1200

>Группа пироксенов Группа пироксенов

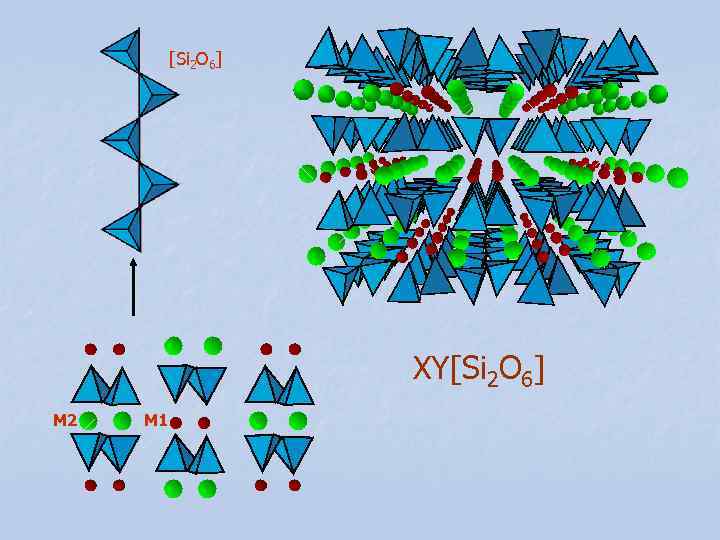

> [Si 2 O 6] XY[Si 2 O [Si 2 O 6] XY[Si 2 O 6] M 2 M 1

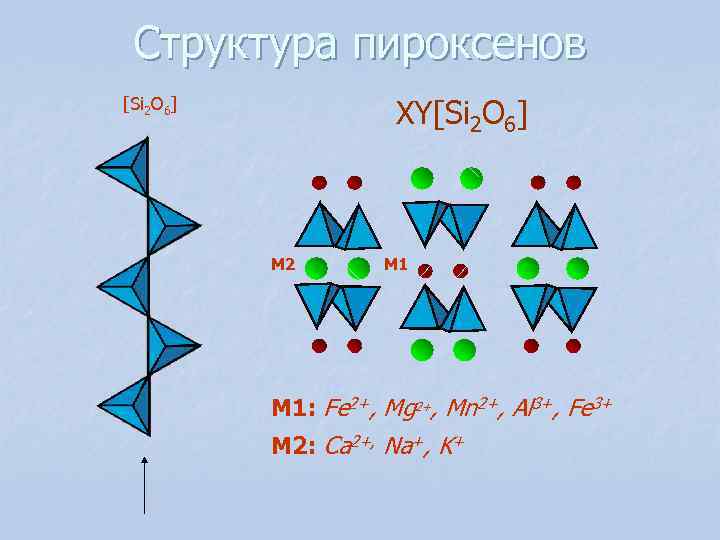

> Структура пироксенов [Si 2 O 6] XY[Si 2 O Структура пироксенов [Si 2 O 6] XY[Si 2 O 6] M 2 M 1 M 1: Fe 2+, Mg 2+, Mn 2+, Al 3+, Fe 3+ M 2: Ca 2+, Na+, K+

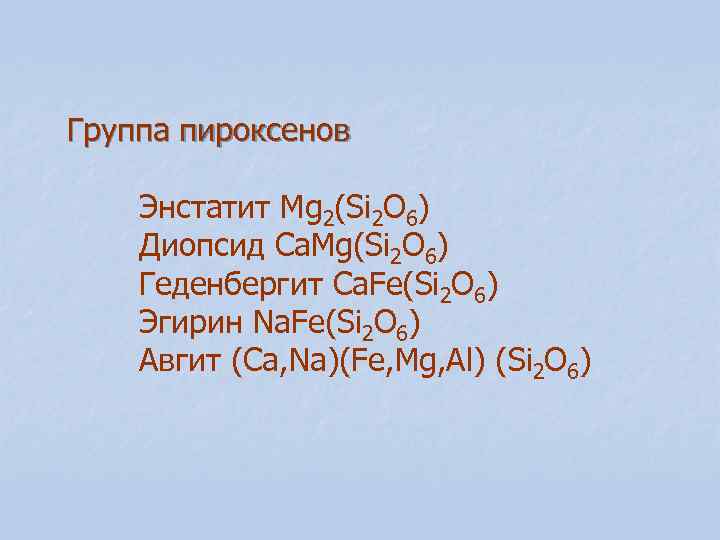

>Группа пироксенов Энстатит Mg 2(Si 2 O 6) Диопсид Ca. Mg(Si 2 O 6) Группа пироксенов Энстатит Mg 2(Si 2 O 6) Диопсид Ca. Mg(Si 2 O 6) Геденбергит Ca. Fe(Si 2 O 6) Эгирин Na. Fe(Si 2 O 6) Авгит (Ca, Na)(Fe, Mg, Al) (Si 2 O 6)

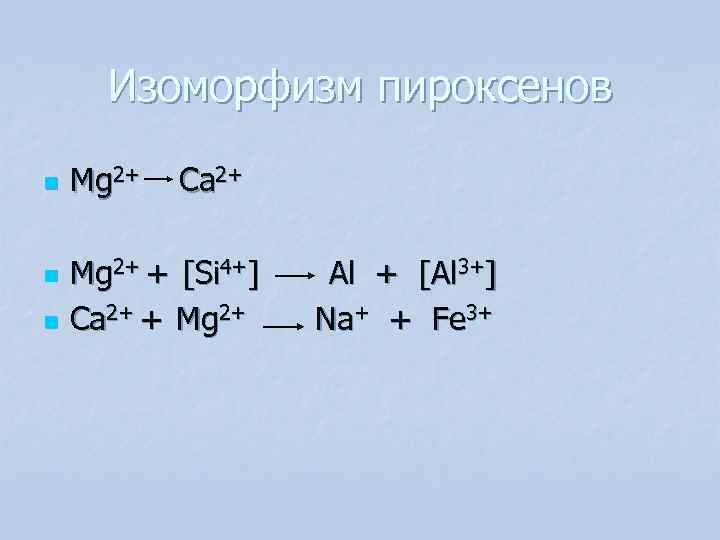

> Изоморфизм пироксенов n Mg 2+ Ca 2+ n Mg 2+ Изоморфизм пироксенов n Mg 2+ Ca 2+ n Mg 2+ + [Si 4+] Al + [Al 3+] n Ca 2+ + Mg 2+ Na+ + Fe 3+

> Морфология n Призматические столбчатые выделения; n Волокнистые и игольчатые Морфология n Призматические столбчатые выделения; n Волокнистые и игольчатые кристаллы n Зернистые агрегаты 900

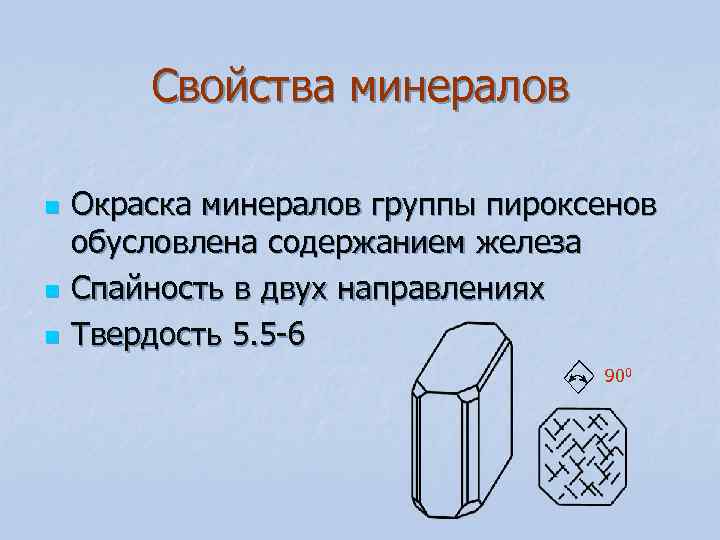

> Свойства минералов n Окраска минералов группы пироксенов обусловлена содержанием железа n Свойства минералов n Окраска минералов группы пироксенов обусловлена содержанием железа n Спайность в двух направлениях n Твердость 5. 5 -6 900

> Условия образования n Магматические породы Ультраосновные породы – энстатит (Mg Условия образования n Магматические породы Ультраосновные породы – энстатит (Mg 2[Si 2 O 6]), диопсид (Ca. Mg [Si 2 O 6]) Щелочные породы – эгирин (Na. Fe[Si 2 O 6]) n Скарны – диопсид (Ca. Mg [Si 2 O 6]), геденбергит (Ca. Fe [Si 2 O 6])

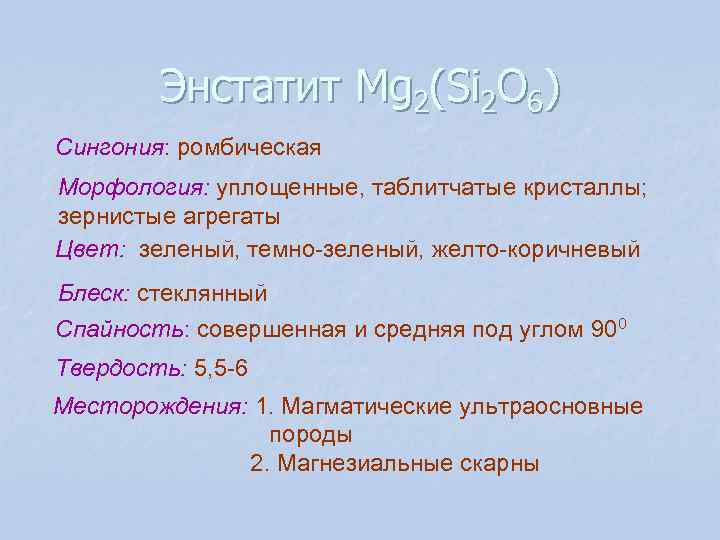

> Энстатит Mg 2(Si 2 O 6) Сингония: ромбическая Морфология: уплощенные, таблитчатые кристаллы; Энстатит Mg 2(Si 2 O 6) Сингония: ромбическая Морфология: уплощенные, таблитчатые кристаллы; зернистые агрегаты Цвет: зеленый, темно-зеленый, желто-коричневый Блеск: стеклянный Спайность: совершенная и средняя под углом 900 Твердость: 5, 5 -6 Месторождения: 1. Магматические ультраосновные породы 2. Магнезиальные скарны

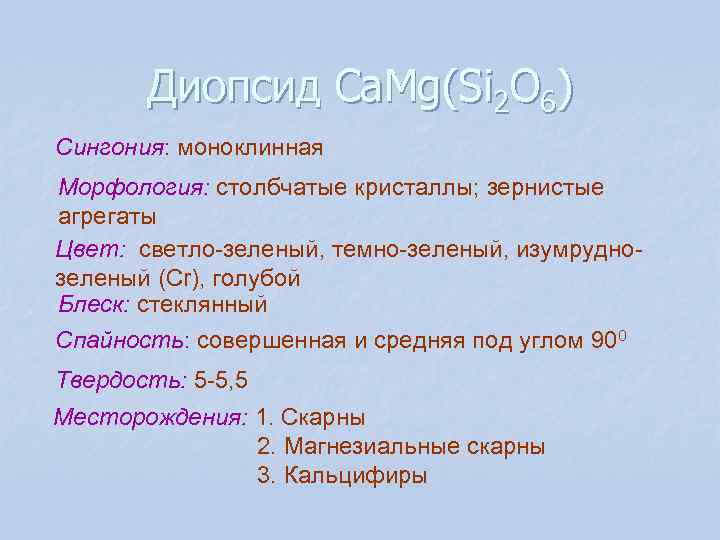

> Диопсид Ca. Mg(Si 2 O 6) Сингония: моноклинная Морфология: столбчатые кристаллы; зернистые Диопсид Ca. Mg(Si 2 O 6) Сингония: моноклинная Морфология: столбчатые кристаллы; зернистые агрегаты Цвет: светло-зеленый, темно-зеленый, изумрудно- зеленый (Cr), голубой Блеск: стеклянный Спайность: совершенная и средняя под углом 900 Твердость: 5 -5, 5 Месторождения: 1. Скарны 2. Магнезиальные скарны 3. Кальцифиры

> Геденбергит Ca. Fe(Si 2 O 6) Сингония: моноклинная Морфология: уплощенные таблитчатые кристаллы Геденбергит Ca. Fe(Si 2 O 6) Сингония: моноклинная Морфология: уплощенные таблитчатые кристаллы Цвет: зеленовато-коричневый Блеск: стеклянный Спайность: совершенная и средняя под углом 900 Твердость: 5 -5, 5 Месторождения: 1. Скарны 2. Гидротермальные жилы В ассоциации с пиритом, халькопиритом

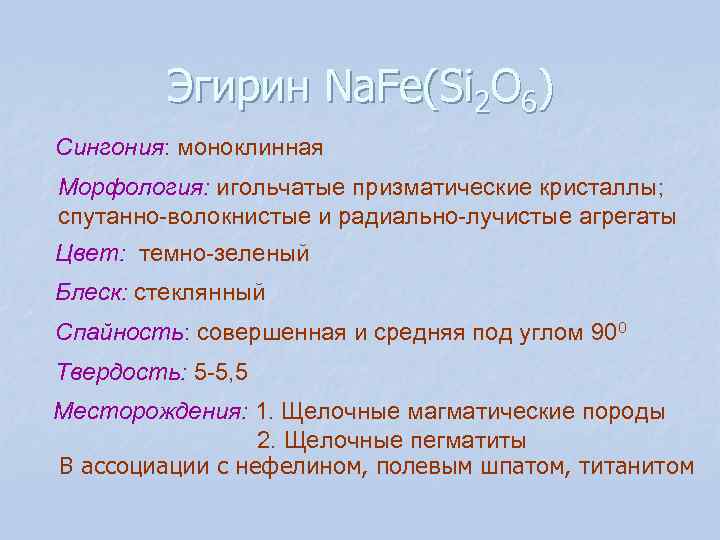

> Эгирин Na. Fe(Si 2 O 6) Сингония: моноклинная Морфология: игольчатые призматические Эгирин Na. Fe(Si 2 O 6) Сингония: моноклинная Морфология: игольчатые призматические кристаллы; спутанно-волокнистые и радиально-лучистые агрегаты Цвет: темно-зеленый Блеск: стеклянный Спайность: совершенная и средняя под углом 900 Твердость: 5 -5, 5 Месторождения: 1. Щелочные магматические породы 2. Щелочные пегматиты В ассоциации с нефелином, полевым шпатом, титанитом

>Авгит (Ca, Na)(Fe, Mg, Al)(Si 2 O 6) Сингония: моноклинная Морфология: короткостолбчатые кристаллы Цвет: Авгит (Ca, Na)(Fe, Mg, Al)(Si 2 O 6) Сингония: моноклинная Морфология: короткостолбчатые кристаллы Цвет: черный Блеск: стеклянный Спайность: совершенная и средняя под углом 900 Твердость: 5 -5, 5 Месторождения: Эффузивные породы основного и ультраосновного состава В ассоциации с оливином

>Ленточные силикаты Группа амфиболов Ленточные силикаты Группа амфиболов

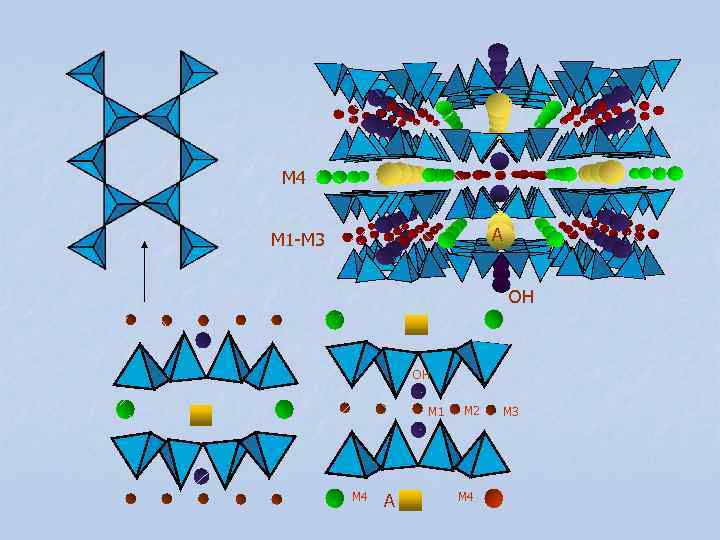

> M 4 M 1 -M 3 A M 4 M 1 -M 3 A OH M 1 M 2 M 3 M 4 A M 4

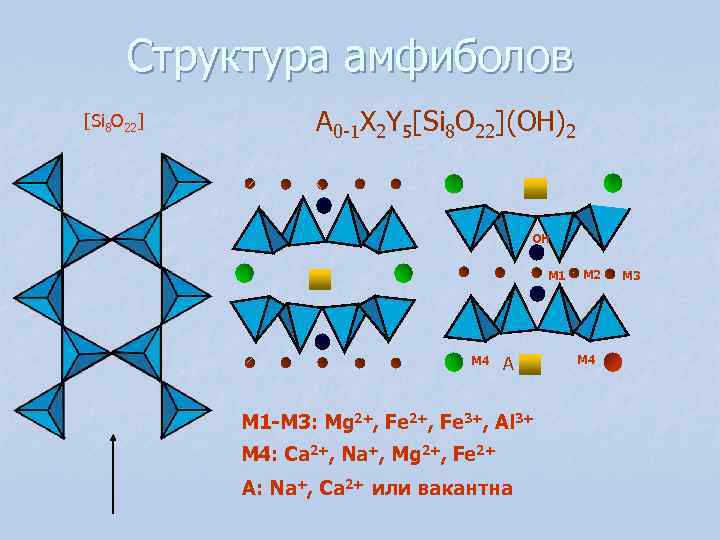

> Структура амфиболов [Si 8 O 22] A 0 -1 X 2 Структура амфиболов [Si 8 O 22] A 0 -1 X 2 Y 5[Si 8 O 22](OH)2 OH M 1 M 2 M 3 M 4 A M 4 M 1 -M 3: Mg 2+, Fe 3+, Al 3+ M 4: Ca 2+, Na+, Mg 2+, Fe 2+ A: Na+, Ca 2+ или вакантна

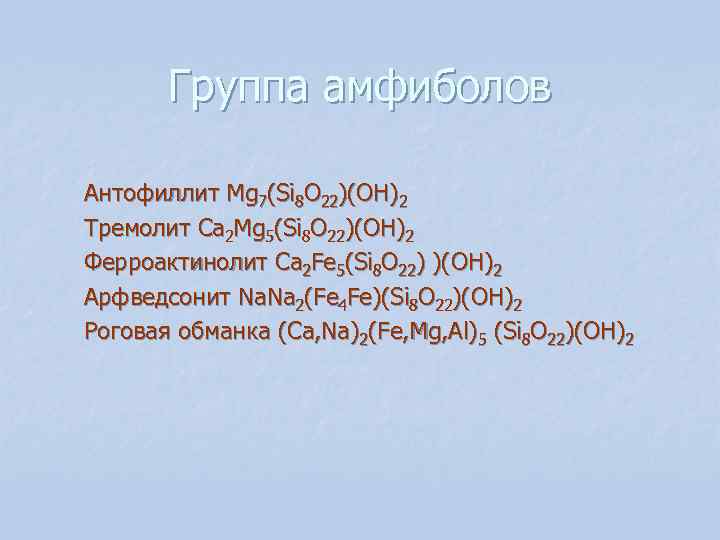

> Группа амфиболов Антофиллит Mg 7(Si 8 O 22)(OH)2 Тремолит Ca 2 Mg Группа амфиболов Антофиллит Mg 7(Si 8 O 22)(OH)2 Тремолит Ca 2 Mg 5(Si 8 O 22)(OH)2 Ферроактинолит Ca 2 Fe 5(Si 8 O 22) )(OH)2 Арфведсонит Na. Na 2(Fe 4 Fe)(Si 8 O 22)(OH)2 Роговая обманка (Ca, Na)2(Fe, Mg, Al)5 (Si 8 O 22)(OH)2

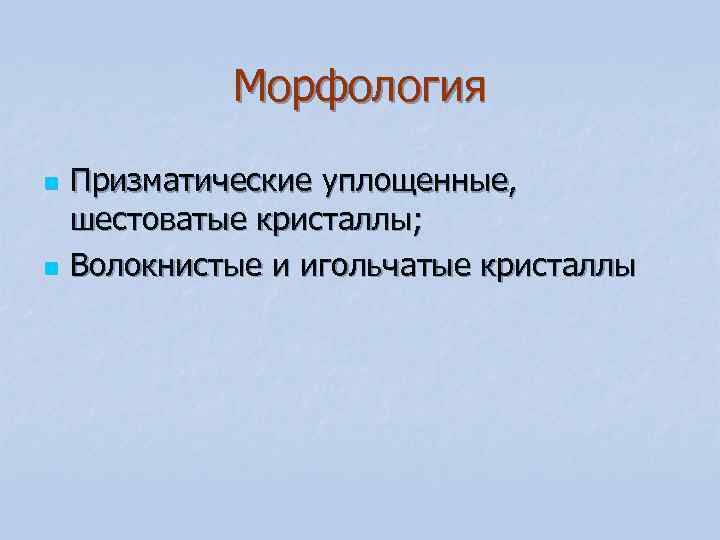

> Морфология n Призматические уплощенные, шестоватые кристаллы; n Волокнистые и Морфология n Призматические уплощенные, шестоватые кристаллы; n Волокнистые и игольчатые кристаллы

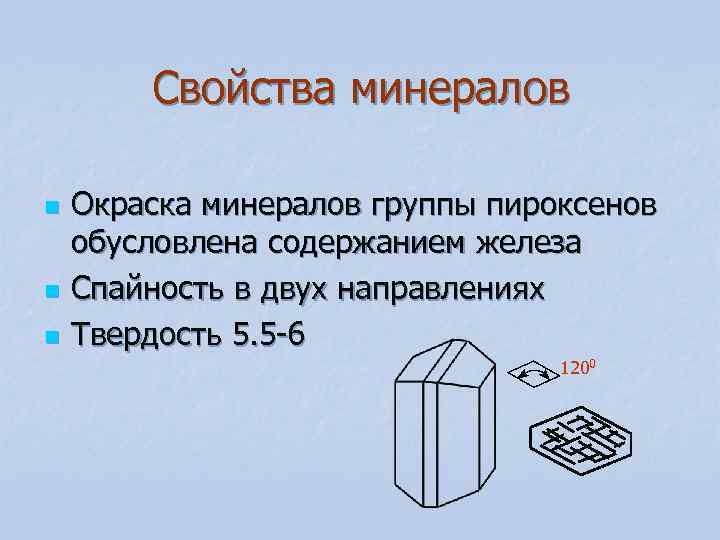

> Свойства минералов n Окраска минералов группы пироксенов обусловлена содержанием железа n Свойства минералов n Окраска минералов группы пироксенов обусловлена содержанием железа n Спайность в двух направлениях n Твердость 5. 5 -6 1200

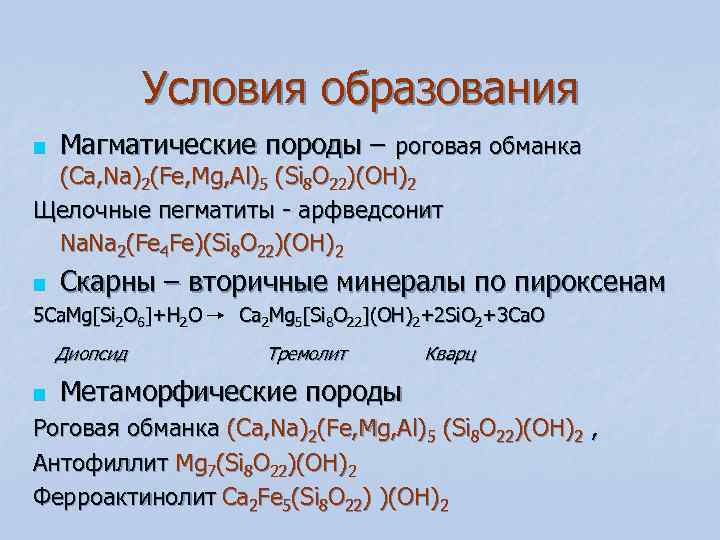

> Условия образования n Магматические породы – роговая обманка (Ca, Na)2(Fe, Условия образования n Магматические породы – роговая обманка (Ca, Na)2(Fe, Mg, Al)5 (Si 8 O 22)(OH)2 Щелочные пегматиты - арфведсонит Na. Na 2(Fe 4 Fe)(Si 8 O 22)(OH)2 n Скарны – вторичные минералы по пироксенам 5 Ca. Mg[Si 2 O 6]+H 2 O Ca 2 Mg 5[Si 8 O 22](OH)2+2 Si. O 2+3 Ca. O Диопсид Тремолит Кварц n Метаморфические породы Роговая обманка (Ca, Na)2(Fe, Mg, Al)5 (Si 8 O 22)(OH)2 , Антофиллит Mg 7(Si 8 O 22)(OH)2 Ферроактинолит Ca 2 Fe 5(Si 8 O 22) )(OH)2

> Антофиллит Mg 7(Si 8 O 22)(OH)2 Сингония: ромбическая Морфология: уплощенные кристаллы; лучистые, шестоватые, Антофиллит Mg 7(Si 8 O 22)(OH)2 Сингония: ромбическая Морфология: уплощенные кристаллы; лучистые, шестоватые, часто волокнистые агрегаты Цвет: желтовато-серый, буровато-зеленый Блеск: стеклянный Спайность: совершенная и средняя под углом 1200 Твердость: 5, 5 -6 Месторождения: Кристаллические сланцы

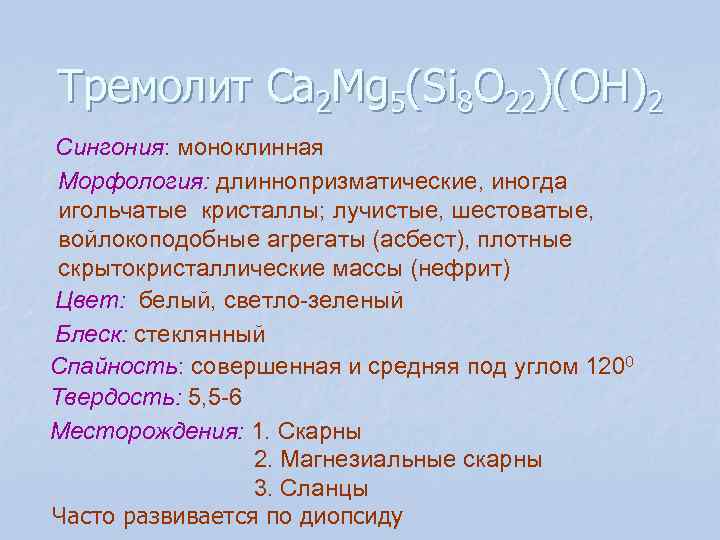

>Тремолит Сa 2 Mg 5(Si 8 O 22)(OH)2 Сингония: моноклинная Морфология: длиннопризматические, иногда игольчатые Тремолит Сa 2 Mg 5(Si 8 O 22)(OH)2 Сингония: моноклинная Морфология: длиннопризматические, иногда игольчатые кристаллы; лучистые, шестоватые, войлокоподобные агрегаты (асбест), плотные скрытокристаллические массы (нефрит) Цвет: белый, светло-зеленый Блеск: стеклянный Спайность: совершенная и средняя под углом 1200 Твердость: 5, 5 -6 Месторождения: 1. Скарны 2. Магнезиальные скарны 3. Сланцы Часто развивается по диопсиду

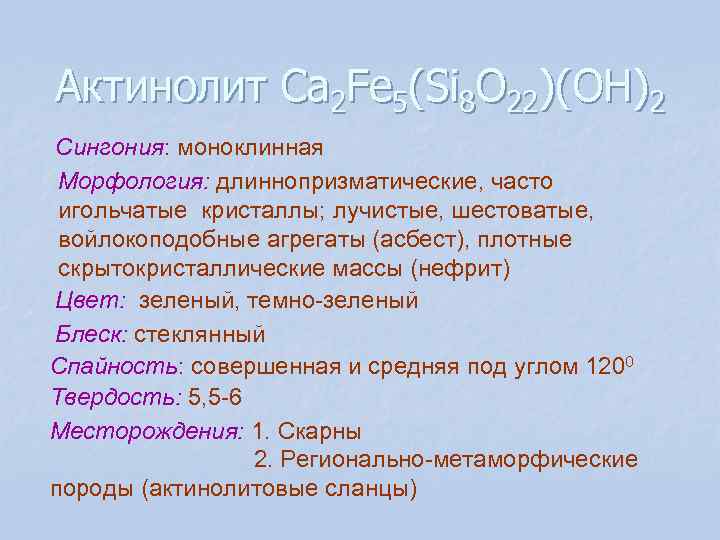

>Актинолит Сa 2 Fe 5(Si 8 O 22)(OH)2 Сингония: моноклинная Морфология: длиннопризматические, часто игольчатые Актинолит Сa 2 Fe 5(Si 8 O 22)(OH)2 Сингония: моноклинная Морфология: длиннопризматические, часто игольчатые кристаллы; лучистые, шестоватые, войлокоподобные агрегаты (асбест), плотные скрытокристаллические массы (нефрит) Цвет: зеленый, темно-зеленый Блеск: стеклянный Спайность: совершенная и средняя под углом 1200 Твердость: 5, 5 -6 Месторождения: 1. Скарны 2. Регионально-метаморфические породы (актинолитовые сланцы)

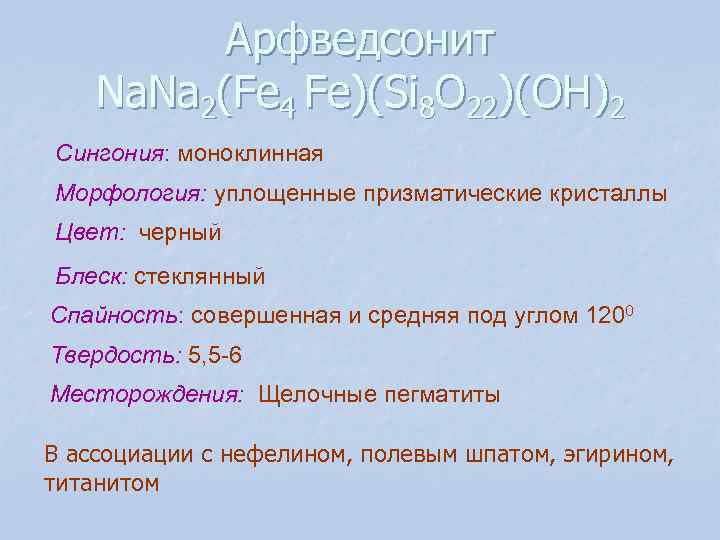

> Арфведсонит Na. Na 2(Fe 4 Fe)(Si 8 O 22)(OH)2 Сингония: моноклинная Арфведсонит Na. Na 2(Fe 4 Fe)(Si 8 O 22)(OH)2 Сингония: моноклинная Морфология: уплощенные призматические кристаллы Цвет: черный Блеск: стеклянный Спайность: совершенная и средняя под углом 1200 Твердость: 5, 5 -6 Месторождения: Щелочные пегматиты В ассоциации с нефелином, полевым шпатом, эгирином, титанитом

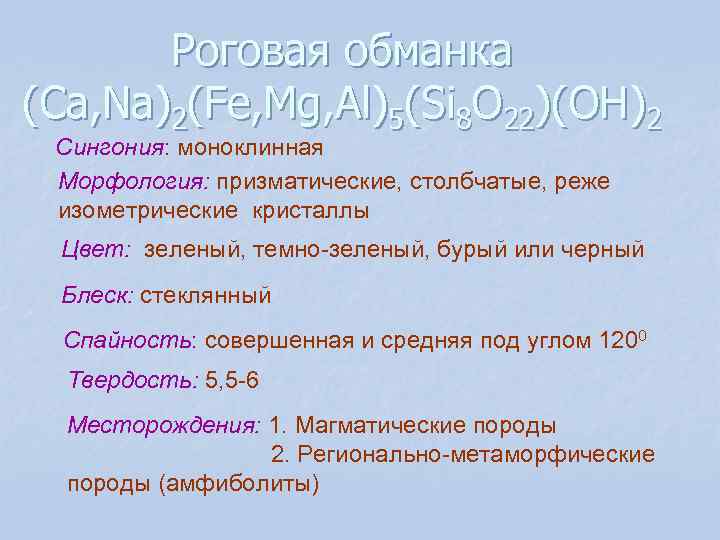

> Роговая обманка (Сa, Na)2(Fe, Mg, Al)5(Si 8 O 22)(OH)2 Сингония: моноклинная Морфология: Роговая обманка (Сa, Na)2(Fe, Mg, Al)5(Si 8 O 22)(OH)2 Сингония: моноклинная Морфология: призматические, столбчатые, реже изометрические кристаллы Цвет: зеленый, темно-зеленый, бурый или черный Блеск: стеклянный Спайность: совершенная и средняя под углом 1200 Твердость: 5, 5 -6 Месторождения: 1. Магматические породы 2. Регионально-метаморфические породы (амфиболиты)
