Цепные передачи Цель занятия — Устройство цепных передач

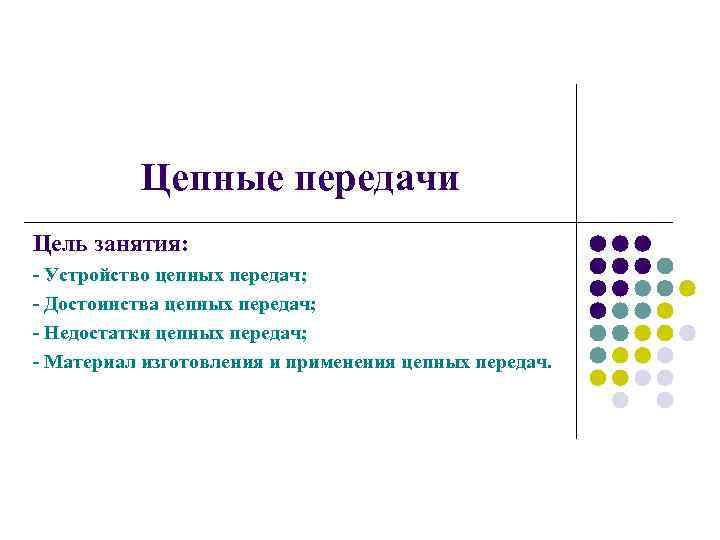

Цепные передачи Цель занятия: - Устройство цепных передач; - Достоинства цепных передач; - Недостатки цепных передач; - Материал изготовления и применения цепных передач.

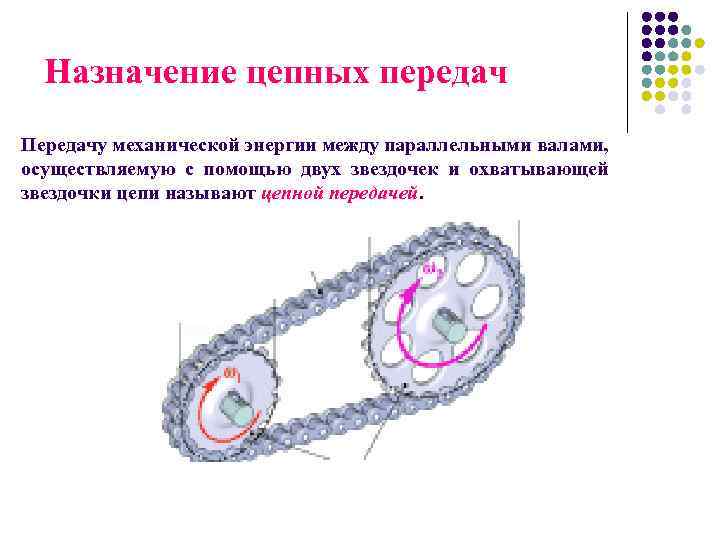

Назначение цепных передач Передачу механической энергии между параллельными валами, осуществляемую с помощью двух звездочек и охватывающей звездочки цепи называют цепной передачей.

Классификация цепных передач По характеру выполняемой работы цепные передачи делятся: Грузовые - применяются погрузочно-разгрузочных механизмах для погрузки груза при скоростях 0, 25… 0, 5 м/с. Тяговые – применяемые при скоростях 2… 4 м/с для перевозки груза (транспортеры, элеваторы, эскалаторы). Приводные – применяемые при постоянных скоростях для передачи энергии.

Приводные цепи по типу цепей делятся: Роликовые цепи – состоят из внешних и внутренних пластин и ролика свободно вращяющегося на втулке. Втулочные цепи – отличающиеся от роликовых отсутствием ролика. Зубчатые цепи – имеют пластины зубчатого профиля, состоят внутренних и внешних призм, шайбы и шлица.

По количеству рядов роликовые цепи делятся: Однорядные; Многорядные; По количеству ведомых звездочек делятся: Нормальные - двухзвенные; Специальные - многозвенные; По расположению звездочек делятся: Горизонтальные; Наклонные; Вертикальные; По способу регулирования цепи делятся: С натяжным устройством; С натяжной звездочкой; По конструктивному исполнению делятся: Открытые – без защитного корпуса; Закрытые – с защитным корпусом;

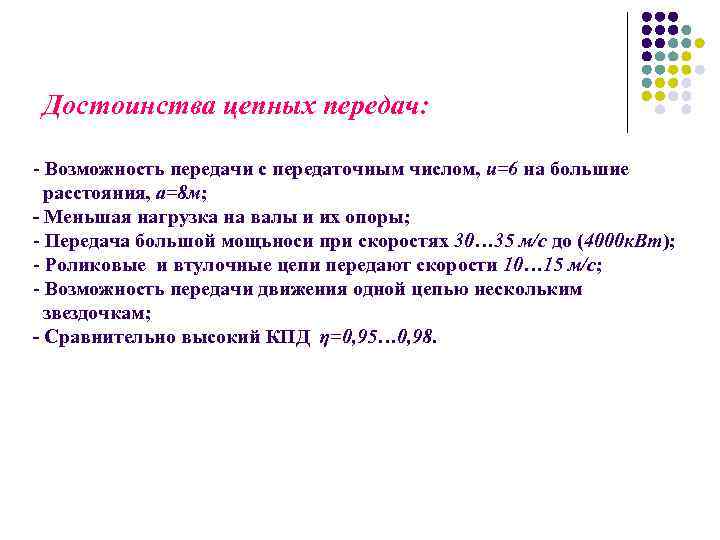

Достоинства цепных передач: - Возможность передачи с передаточным числом, u=6 на большие расстояния, а=8 м; - Меньшая нагрузка на валы и их опоры; - Передача большой мощьноси при скоростях 30… 35 м/с до (4000 к. Вт); - Роликовые и втулочные цепи передают скорости 10… 15 м/с; - Возможность передачи движения одной цепью нескольким звездочкам; - Сравнительно высокий КПД η=0, 95… 0, 98.

Недостатки цепных передач: - Сравнительно высокая стоимость цепей; - Вытягивание цепей вследствие износа в шарнирах; - Повышеннйы шум вследствие удара звена цепи при динамических нагрузках; - Необходимость монтажа и тщательного ухода; - Сложность привода смазки к шарнирам цепи, сравнительно небольшой срок службы. Материал изготовления цепей: Цепи изготовляют из углеродистой стали марки (10; 15; 40; 45; 50) и легированной стали марки (15 х: 15 х. А: 12 ХНЗА и. т. д. ).
