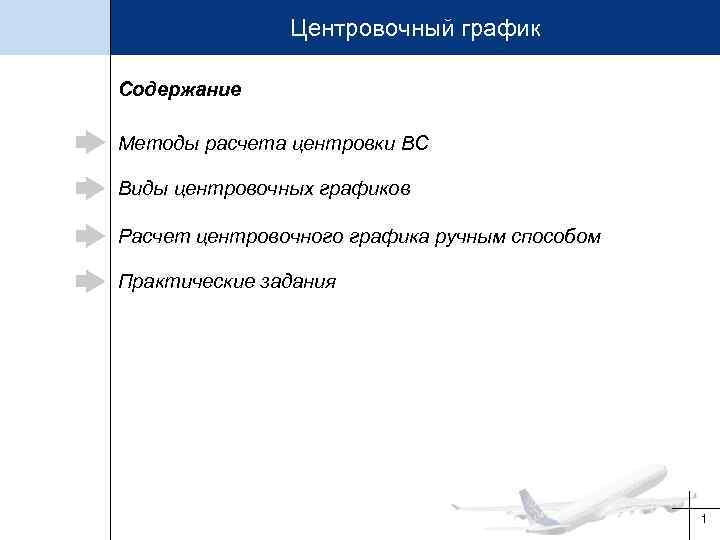

Центровочный график Содержание Методы расчета центровки ВС Виды центровочных графиков Расчет центровочного графика ручным Центровочный график Содержание Методы расчета центровки ВС Виды центровочных графиков Расчет центровочного графика ручным способом Практические задания 1

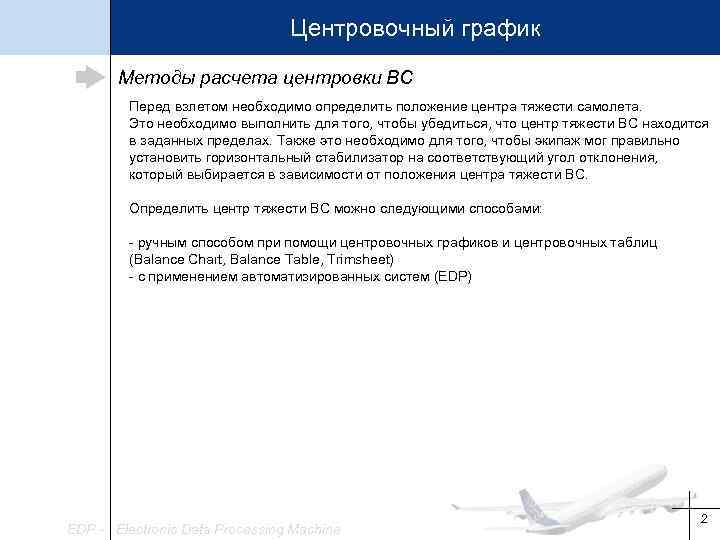

Центровочный график Методы расчета центровки ВС Перед взлетом необходимо определить положение центра тяжести самолета. Центровочный график Методы расчета центровки ВС Перед взлетом необходимо определить положение центра тяжести самолета. Это необходимо выполнить для того, чтобы убедиться, что центр тяжести ВС находится в заданных пределах. Также это необходимо для того, чтобы экипаж мог правильно установить горизонтальный стабилизатор на соответствующий угол отклонения, который выбирается в зависимости от положения центра тяжести ВС. Определить центр тяжести ВС можно следующими способами: - ручным способом при помощи центровочных графиков и центровочных таблиц (Balance Chart, Balance Table, Trimsheet) - с применением автоматизированных систем (EDP) EDP - Electronic Data Processing Machine 2

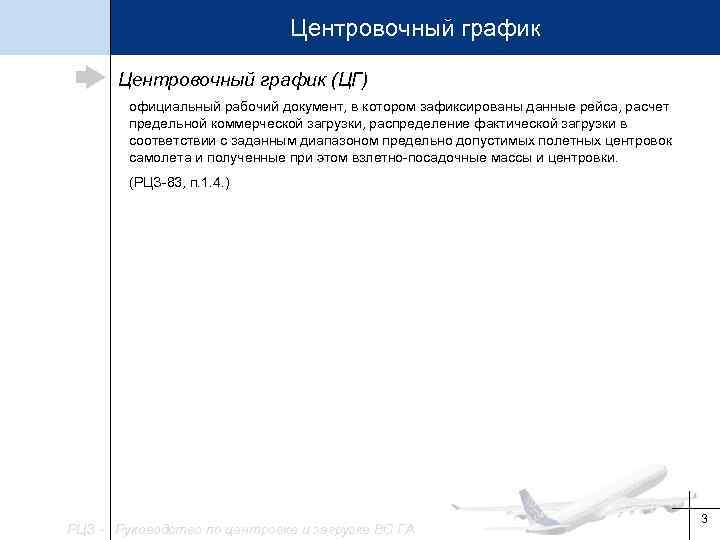

Центровочный график (ЦГ) официальный рабочий документ, в котором зафиксированы данные рейса, расчет предельной коммерческой Центровочный график (ЦГ) официальный рабочий документ, в котором зафиксированы данные рейса, расчет предельной коммерческой загрузки, распределение фактической загрузки в соответствии с заданным диапазоном предельно допустимых полетных центровок самолета и полученные при этом взлетно-посадочные массы и центровки. (РЦЗ-83, п. 1. 4. ) РЦЗ - Руководство по центровке и загрузке ВС ГА 3

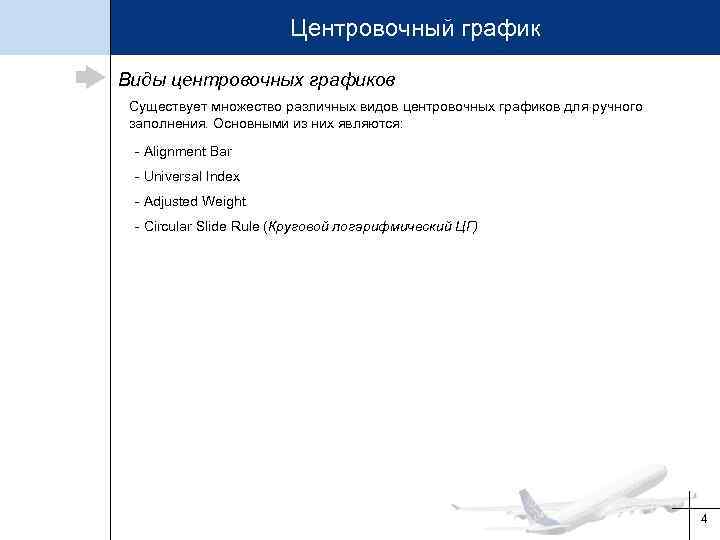

Центровочный график Виды центровочных графиков Существует множество различных видов центровочных графиков для ручного заполнения. Центровочный график Виды центровочных графиков Существует множество различных видов центровочных графиков для ручного заполнения. Основными из них являются: - Alignment Bar - Universal Index - Adjusted Weight - Circular Slide Rule (Круговой логарифмический ЦГ) 4

Центровочный график Alignment Bar 5 Центровочный график Alignment Bar 5

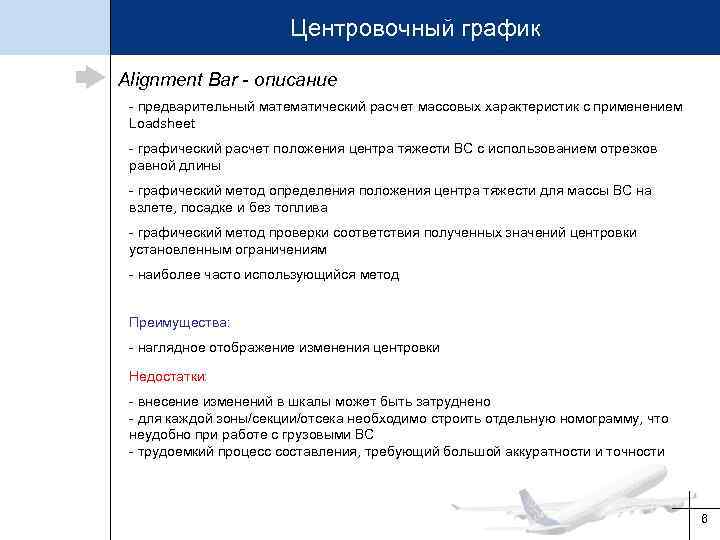

Центровочный график Alignment Bar - описание - предварительный математический расчет массовых характеристик с применением Центровочный график Alignment Bar - описание - предварительный математический расчет массовых характеристик с применением Loadsheet - графический расчет положения центра тяжести ВС с использованием отрезков равной длины - графический метод определения положения центра тяжести для массы ВС на взлете, посадке и без топлива - графический метод проверки соответствия полученных значений центровки установленным ограничениям - наиболее часто использующийся метод Преимущества: - наглядное отображение изменения центровки Недостатки: - внесение изменений в шкалы может быть затруднено - для каждой зоны/секции/отсека необходимо строить отдельную номограмму, что неудобно при работе с грузовыми ВС - трудоемкий процесс составления, требующий большой аккуратности и точности 6

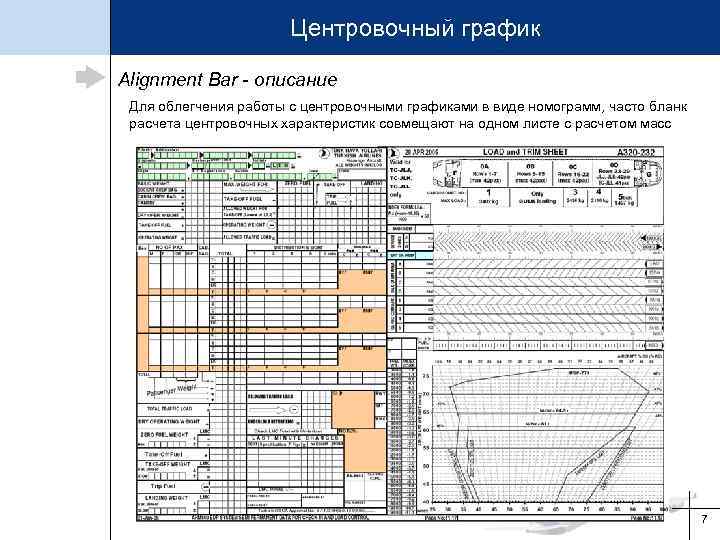

Центровочный график Alignment Bar - описание Для облегчения работы с центровочными графиками в виде Центровочный график Alignment Bar - описание Для облегчения работы с центровочными графиками в виде номограмм, часто бланк расчета центровочных характеристик совмещают на одном листе с расчетом масс 7

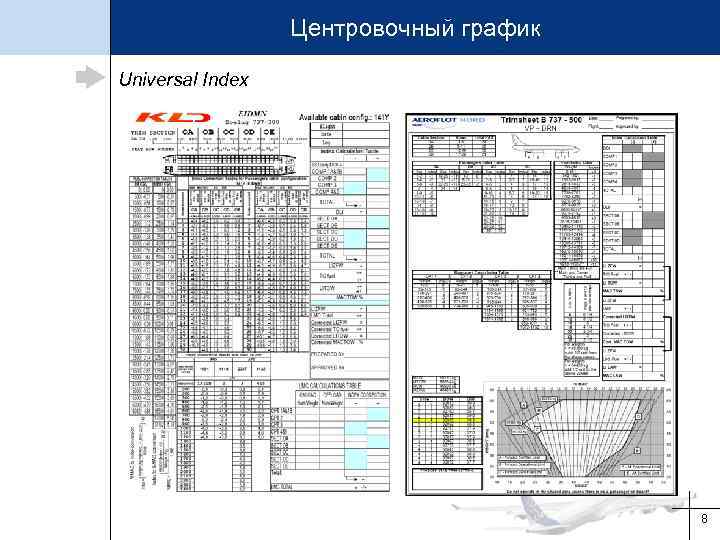

Центровочный график Universal Index 8 Центровочный график Universal Index 8

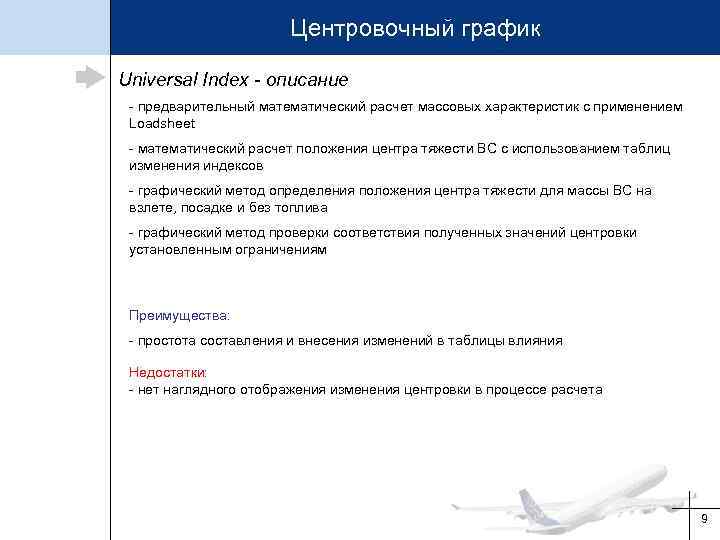

Центровочный график Universal Index - описание - предварительный математический расчет массовых характеристик с применением Центровочный график Universal Index - описание - предварительный математический расчет массовых характеристик с применением Loadsheet - математический расчет положения центра тяжести ВС с использованием таблиц изменения индексов - графический метод определения положения центра тяжести для массы ВС на взлете, посадке и без топлива - графический метод проверки соответствия полученных значений центровки установленным ограничениям Преимущества: - простота составления и внесения изменений в таблицы влияния Недостатки: - нет наглядного отображения изменения центровки в процессе расчета 9

Центровочный график Universal Index - описание Для облегчения работы с центровочными графиками в виде Центровочный график Universal Index - описание Для облегчения работы с центровочными графиками в виде таблиц влияния, часто бланк расчета центровочных характеристик совмещают на одном листе с расчетом масс 10

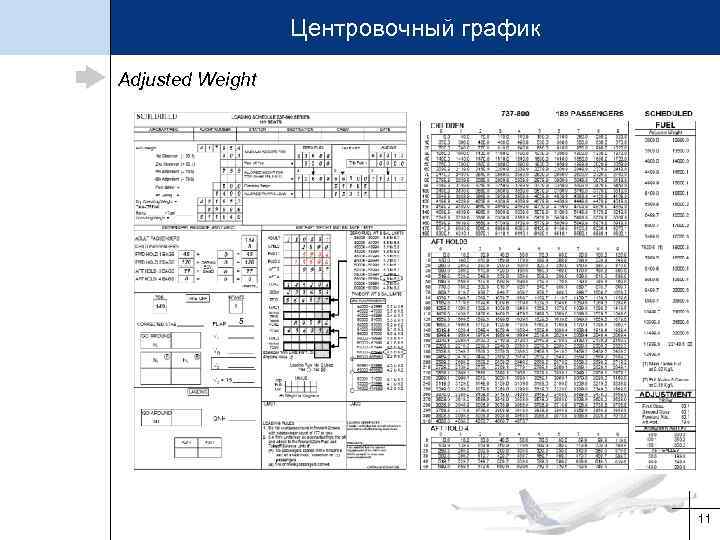

Центровочный график Adjusted Weight 11 Центровочный график Adjusted Weight 11

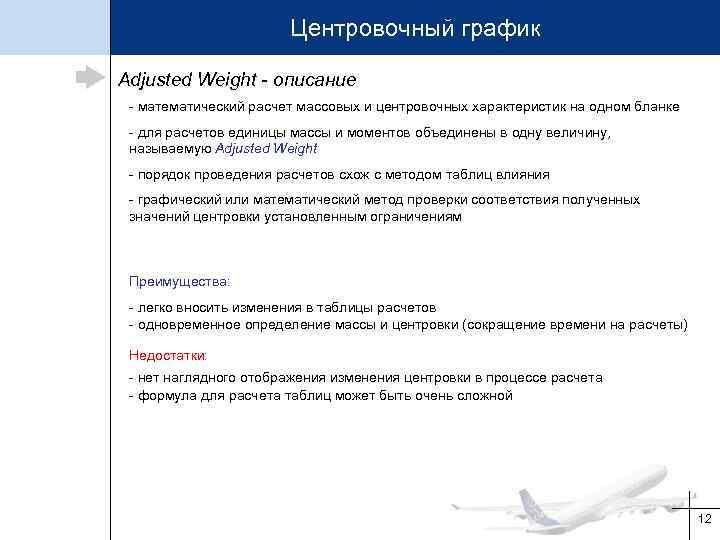

Центровочный график Adjusted Weight - описание - математический расчет массовых и центровочных характеристик на Центровочный график Adjusted Weight - описание - математический расчет массовых и центровочных характеристик на одном бланке - для расчетов единицы массы и моментов объединены в одну величину, называемую Adjusted Weight - порядок проведения расчетов схож с методом таблиц влияния - графический или математический метод проверки соответствия полученных значений центровки установленным ограничениям Преимущества: - легко вносить изменения в таблицы расчетов - одновременное определение массы и центровки (сокращение времени на расчеты) Недостатки: - нет наглядного отображения изменения центровки в процессе расчета - формула для расчета таблиц может быть очень сложной 12

Центровочный график Круговой логарифмический ЦГ 13 Центровочный график Круговой логарифмический ЦГ 13

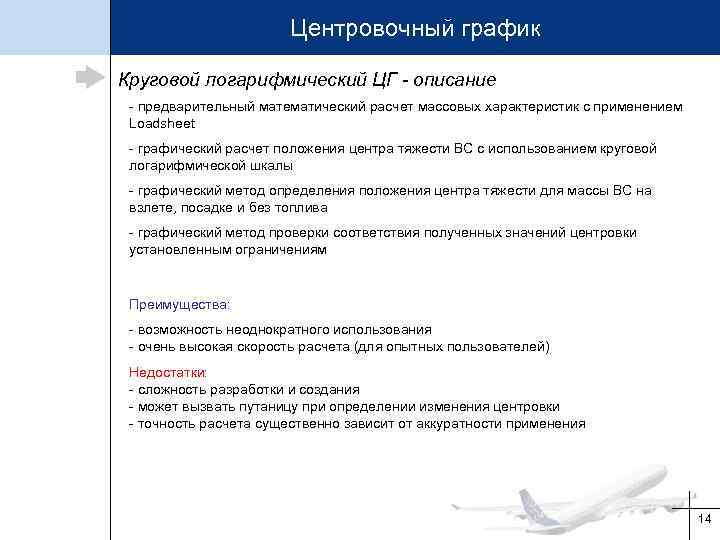

Центровочный график Круговой логарифмический ЦГ - описание - предварительный математический расчет массовых характеристик с Центровочный график Круговой логарифмический ЦГ - описание - предварительный математический расчет массовых характеристик с применением Loadsheet - графический расчет положения центра тяжести ВС с использованием круговой логарифмической шкалы - графический метод определения положения центра тяжести для массы ВС на взлете, посадке и без топлива - графический метод проверки соответствия полученных значений центровки установленным ограничениям Преимущества: - возможность неоднократного использования - очень высокая скорость расчета (для опытных пользователей) Недостатки: - сложность разработки и создания - может вызвать путаницу при определении изменения центровки - точность расчета существенно зависит от аккуратности применения 14

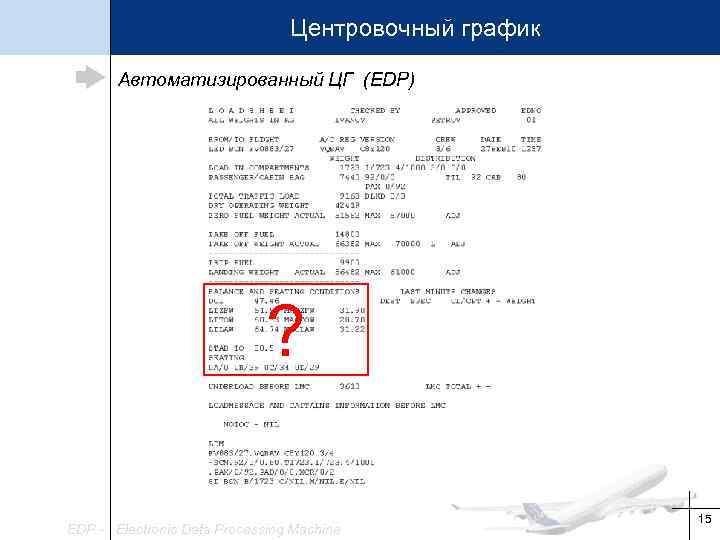

Центровочный график Автоматизированный ЦГ (EDP) ? EDP - Electronic Data Processing Machine 15 Центровочный график Автоматизированный ЦГ (EDP) ? EDP - Electronic Data Processing Machine 15

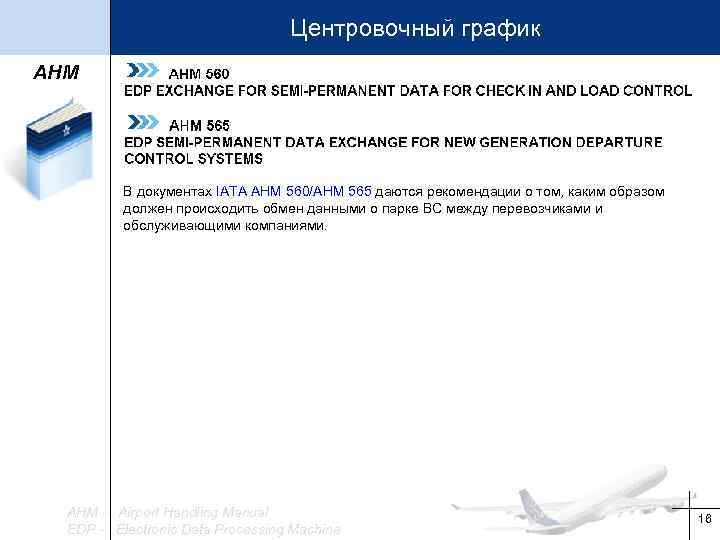

Центровочный график AHM В документах IATA AHM 560/AHM 565 даются рекомендации о том, каким Центровочный график AHM В документах IATA AHM 560/AHM 565 даются рекомендации о том, каким образом должен происходить обмен данными о парке ВС между перевозчиками и обслуживающими компаниями. AHM - Airport Handling Manual EDP - Electronic Data Processing Machine 16

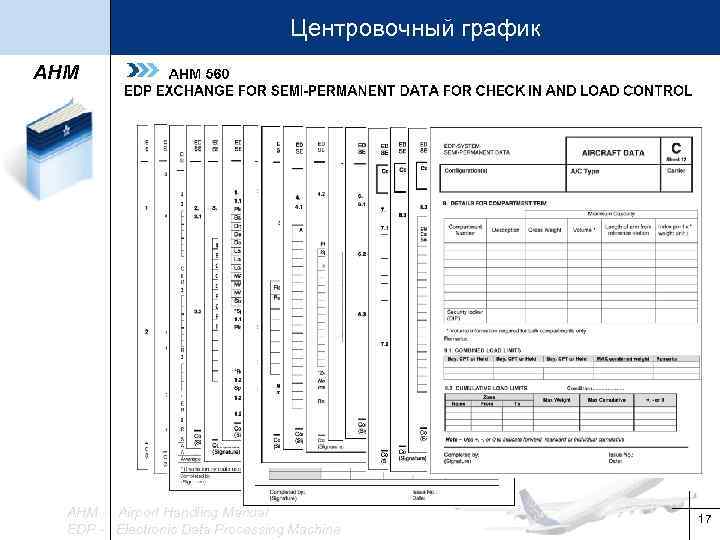

Центровочный график AHM - Airport Handling Manual EDP - Electronic Data Processing Machine 17 Центровочный график AHM - Airport Handling Manual EDP - Electronic Data Processing Machine 17

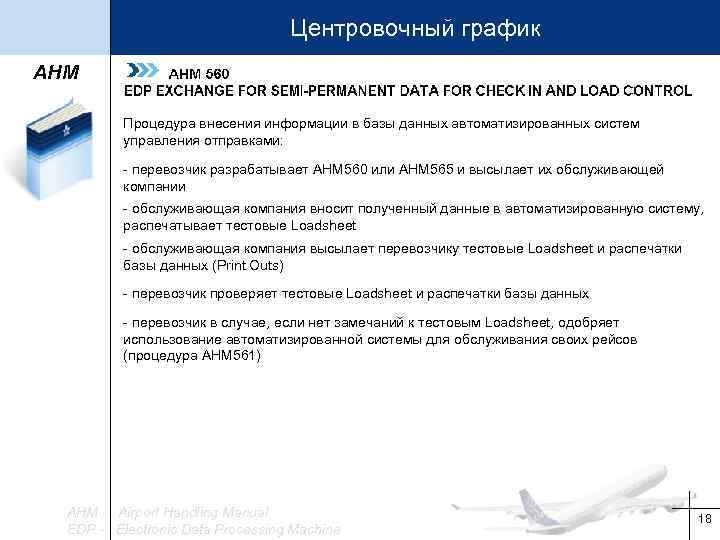

Центровочный график AHM Процедура внесения информации в базы данных автоматизированных систем управления отправками: - Центровочный график AHM Процедура внесения информации в базы данных автоматизированных систем управления отправками: - перевозчик разрабатывает AHM 560 или AHM 565 и высылает их обслуживающей компании - обслуживающая компания вносит полученный данные в автоматизированную систему, распечатывает тестовые Loadsheet - обслуживающая компания высылает перевозчику тестовые Loadsheet и распечатки базы данных (Print Outs) - перевозчик проверяет тестовые Loadsheet и распечатки базы данных - перевозчик в случае, если нет замечаний к тестовым Loadsheet, одобряет использование автоматизированной системы для обслуживания своих рейсов (процедура AHM 561) AHM - Airport Handling Manual EDP - Electronic Data Processing Machine 18

Центровочный график Расчет центровочного графика ручным способом 19 Центровочный график Расчет центровочного графика ручным способом 19

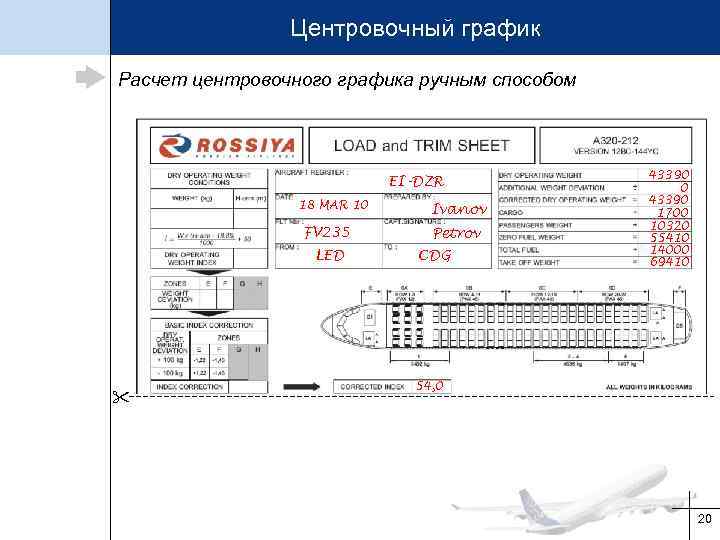

Центровочный график Расчет центровочного графика ручным способом EI-DZR 18 MAR 10 FV 235 LED Центровочный график Расчет центровочного графика ручным способом EI-DZR 18 MAR 10 FV 235 LED Ivanov Petrov CDG 43390 0 43390 1700 10320 55410 14000 69410 54, 0 20

Центровочный график Расчет центровочного графика ручным способом 54, 0 9 40 400 900 400 Центровочный график Расчет центровочного графика ручным способом 54, 0 9 40 400 900 400 0 21

Центровочный график Расчет центровочного графика ручным способом -4 69410 T. O. 55410 Z. F. Центровочный график Расчет центровочного графика ручным способом -4 69410 T. O. 55410 Z. F. 32 2 32, 2% 55 4 35 9 0, 75 Down 22

Центровочный график Расчет центровочного графика ручным способом 23 Центровочный график Расчет центровочного графика ручным способом 23

Центровочный график Расчет центровочного графика ручным способом BUDKF MA BUDWWMA BUDKBMA BUDOMXH LEDWB 7 Центровочный график Расчет центровочного графика ручным способом BUDKF MA BUDWWMA BUDKBMA BUDOMXH LEDWB 7 X MA 24 1230 MA 789 24 0 0 109 2 5 36540 24 FEB 11 OF 7500 51482 7500 54657 4200 5 8 9 8 2 5 8 3 2 75 8 8 5 7 44040 14287 24

Центровочный график Расчет центровочного графика ручным способом BUD 75 12 0 960 240 960 Центровочный график Расчет центровочного графика ручным способом BUD 75 12 0 960 240 960 75 12 0 1200 0 0 87 0 240 960 00 0 240 960 75 12 0 87 0 51482 58327 54657 6720 7920 36540 44460 17 30 40 87 7500 51960 4200 47760 Ivanov 25

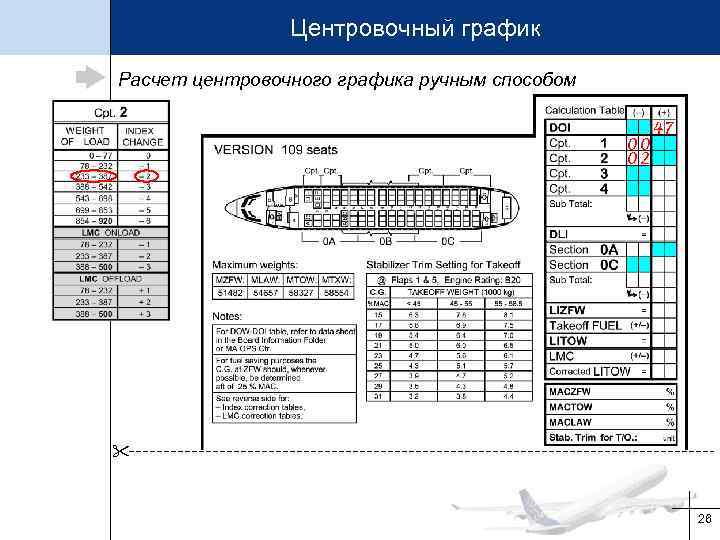

Центровочный график Расчет центровочного графика ручным способом 00 02 47 26 Центровочный график Расчет центровочного графика ручным способом 00 02 47 26

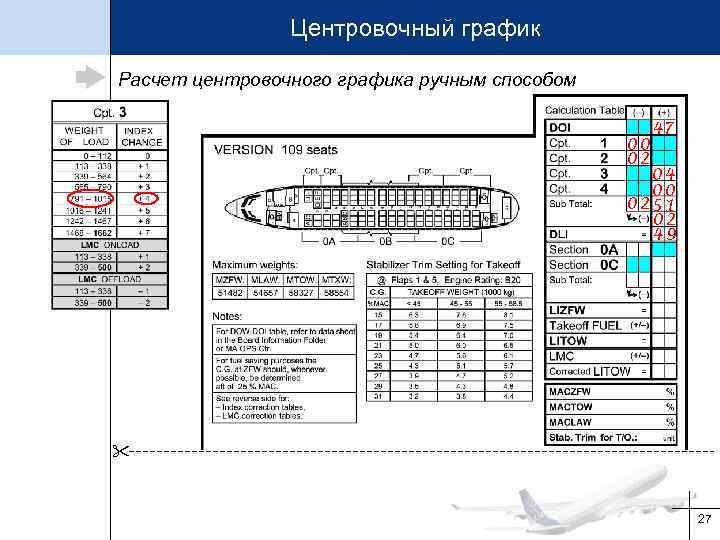

Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 49 27

Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 49 09 28

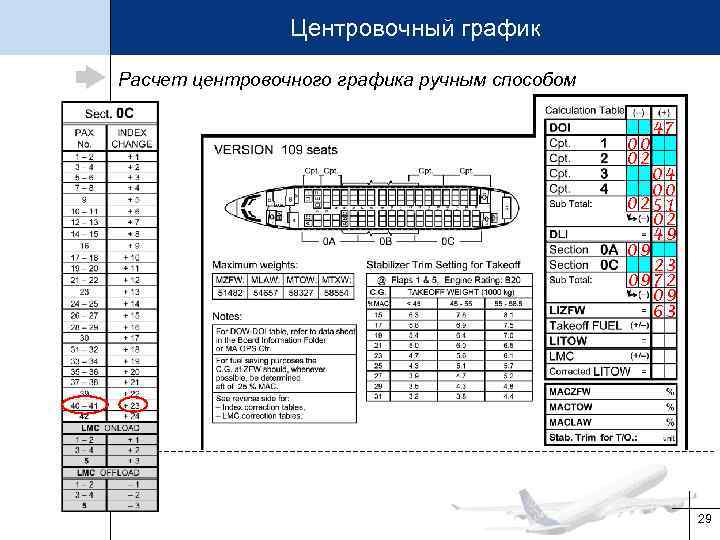

Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 49 09 23 0972 09 63 29

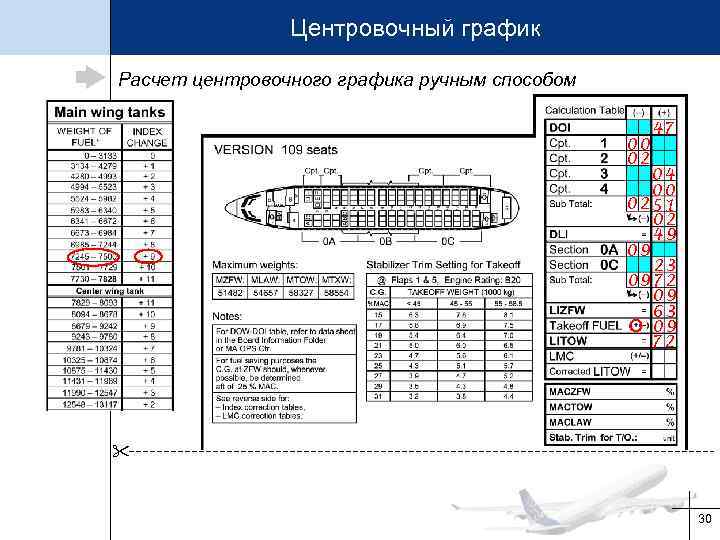

Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 49 09 23 0972 09 63 09 72 30

Центровочный график Расчет центровочного графика ручным способом 51960 T. O. 44460 Z. F. 31 Центровочный график Расчет центровочного графика ручным способом 51960 T. O. 44460 Z. F. 31

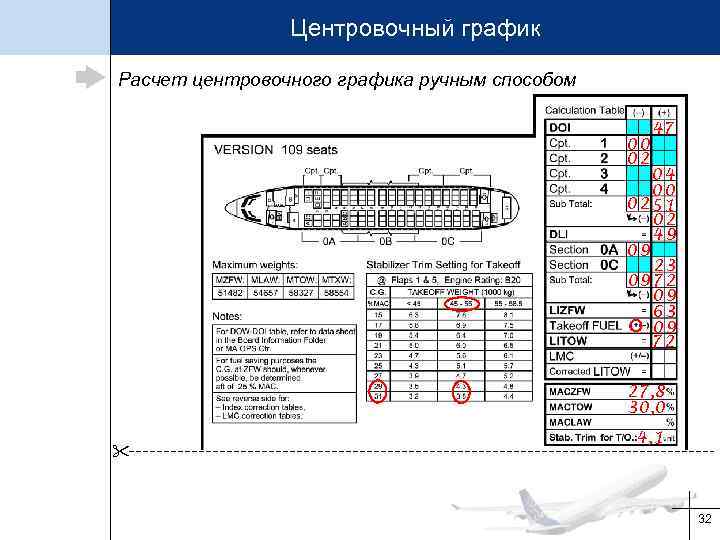

Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 Центровочный график Расчет центровочного графика ручным способом 00 02 47 04 00 0251 02 49 09 23 0972 09 63 09 72 27, 8 30, 0 4, 1 32

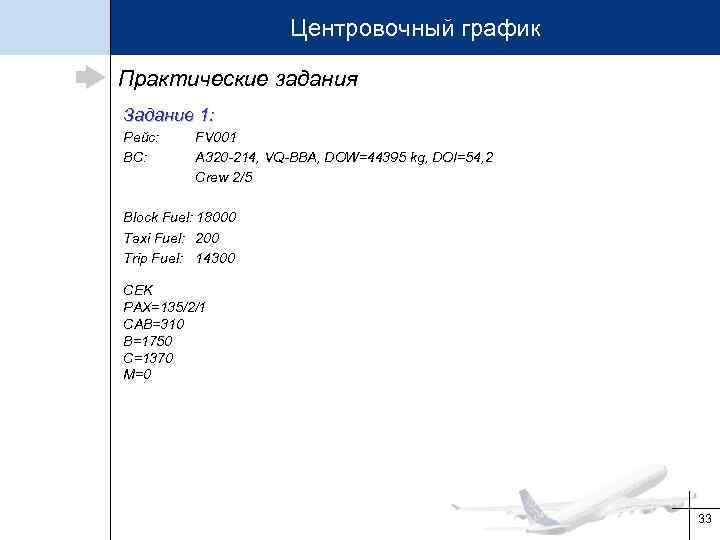

Центровочный график Практические задания Задание 1: Рейс: ВС: FV 001 A 320 -214, VQ-BBA, Центровочный график Практические задания Задание 1: Рейс: ВС: FV 001 A 320 -214, VQ-BBA, DOW=44395 kg, DOI=54, 2 Crew 2/5 Block Fuel: 18000 Taxi Fuel: 200 Trip Fuel: 14300 CEK PAX=135/2/1 CAB=310 B=1750 C=1370 M=0 33

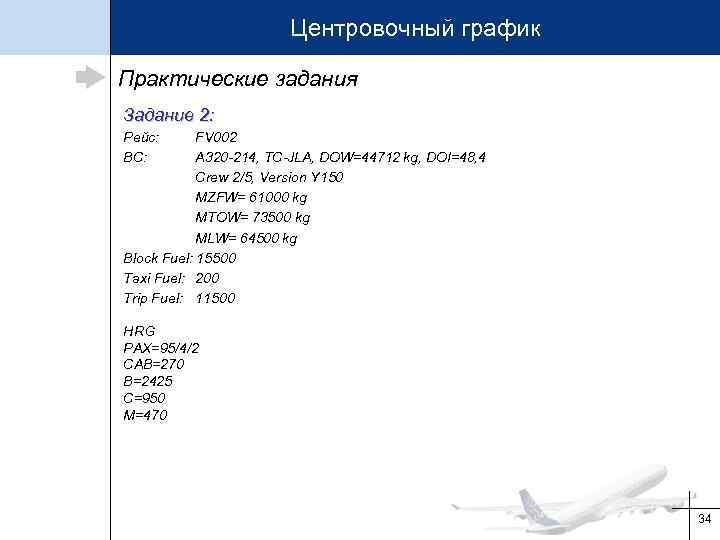

Центровочный график Практические задания Задание 2: Рейс: ВС: FV 002 A 320 -214, TC-JLA, Центровочный график Практические задания Задание 2: Рейс: ВС: FV 002 A 320 -214, TC-JLA, DOW=44712 kg, DOI=48, 4 Crew 2/5, Version Y 150 MZFW= 61000 kg MTOW= 73500 kg MLW= 64500 kg Block Fuel: 15500 Taxi Fuel: 200 Trip Fuel: 11500 HRG PAX=95/4/2 CAB=270 B=2425 C=950 M=470 34

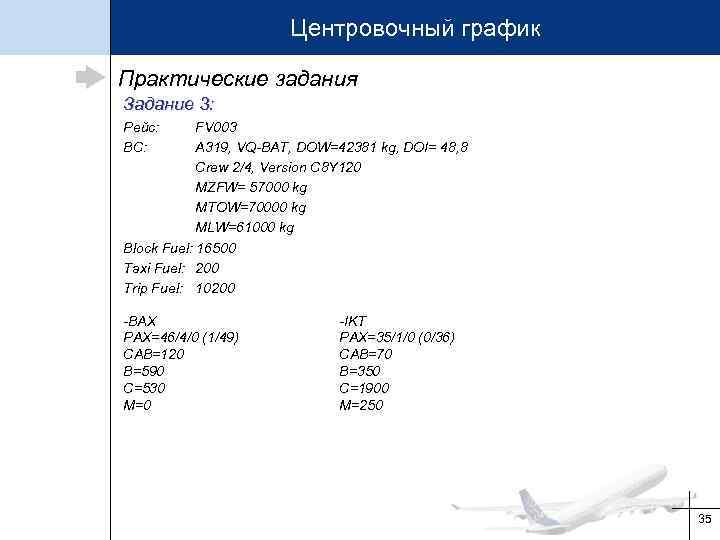

Центровочный график Практические задания Задание 3: Рейс: ВС: FV 003 А 319, VQ-BAT, DOW=42381 Центровочный график Практические задания Задание 3: Рейс: ВС: FV 003 А 319, VQ-BAT, DOW=42381 kg, DOI= 48, 8 Crew 2/4, Version C 8 Y 120 MZFW= 57000 kg MTOW=70000 kg MLW=61000 kg Block Fuel: 16500 Taxi Fuel: 200 Trip Fuel: 10200 -BAX PAX=46/4/0 (1/49) CAB=120 B=590 C=530 M=0 -IKT PAX=35/1/0 (0/36) CAB=70 B=350 C=1900 M=250 35
