Центробежные насосы Одноступенчатый центробежный насос: 1 – корпус; 2 – рабочее колесо; 3 – лопатки; 4 – линии для залива насоса перед пуском; 5 – всасывающий трубопровод; 6 – обратный клапан; 7 – фильтр; 8 – нагнетательный трубопровод; 9 – вал; 10 – сальник

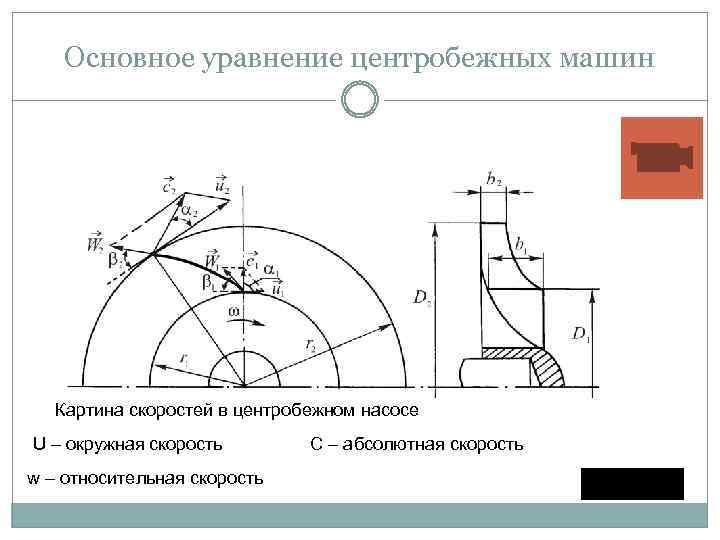

Основное уравнение центробежных машин Картина скоростей в центробежном насосе U – окружная скорость w – относительная скорость С – абсолютная скорость

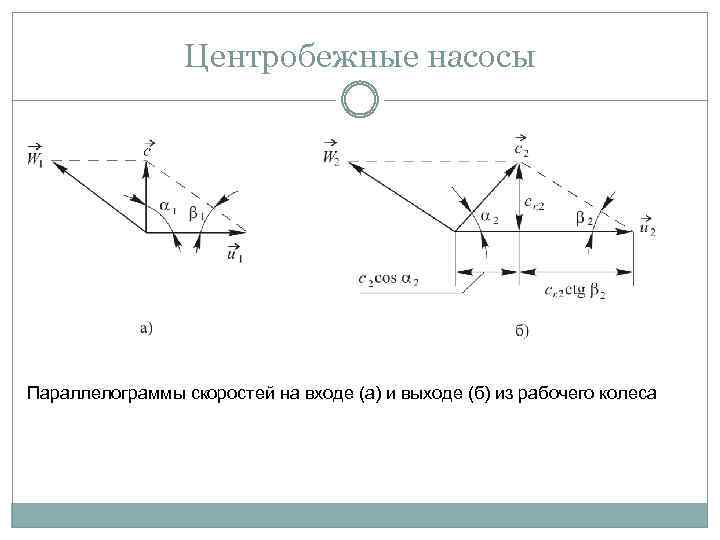

Центробежные насосы Параллелограммы скоростей на входе (а) и выходе (б) из рабочего колеса
Основное уравнение центробежных машин Колесо неподвижно Колесо вращается А - работа центробежной силы, отнесенная к единице веса жидкости
Основное уравнение центробежных машин Из параллелограмма скоростей: - теоретический напор
Основное уравнение центробежных машин Производительность центробежного насоса гидравлический к. п. д. насоса – коэффициент, учитывающий реальное число лопаток в насосе
Характеристики насосов
Характеристики насосов Универсальная характеристика центробежного насоса
Работа насосов на сеть При выборе насоса необходимо учитывать характеристику сети, т. е. трубопровода и аппаратов, через которые транспортируется жидкость. Характеристика сети выражает зависимость между объемным расходом жидкости и потребным напором Нп, необходимым для перемещения жидкости по данной сети. k – коэффициент производительности, который учитывает полное гидравлическое сопротивление, как трубопровода, так и аппаратов, с которыми соединен трубопровод в автомодельной области k=const, в противном случае k=f(Re)
Работа насосов на сеть Регулирование производительности насоса Совмещение характеристик насоса и сети
Работа насосов на сеть Совместная работа насосов: а) – параллельное соединение; б) – последовательное соединение

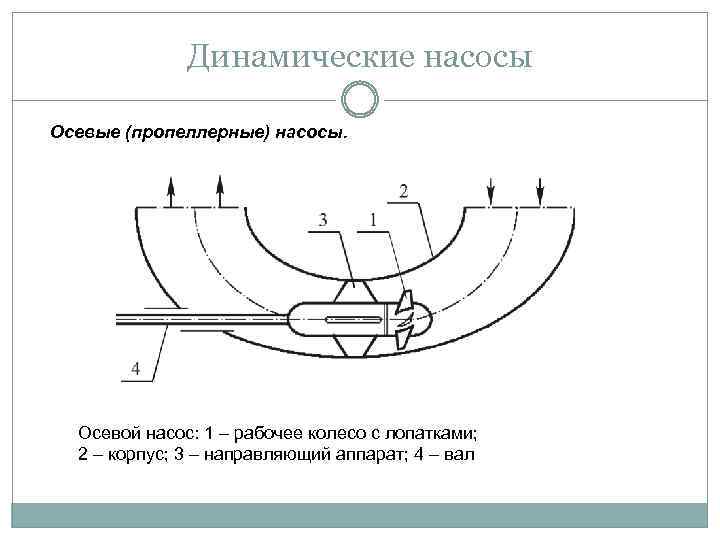

Динамические насосы Осевые (пропеллерные) насосы. Осевой насос: 1 – рабочее колесо с лопатками; 2 – корпус; 3 – направляющий аппарат; 4 – вал

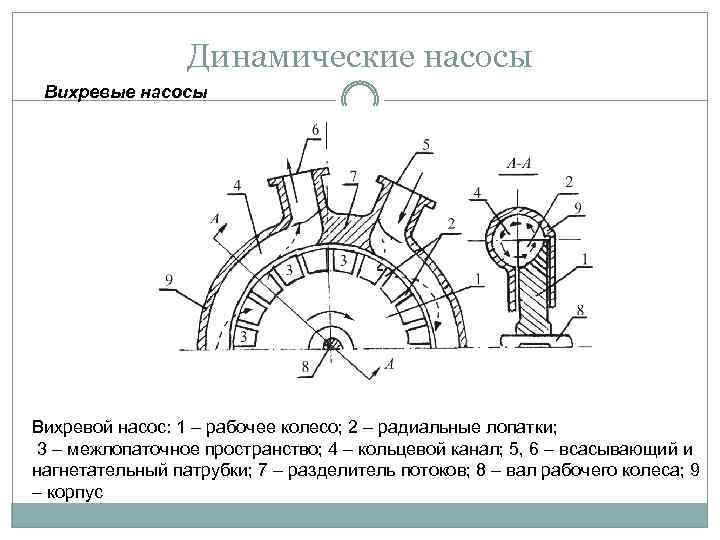

Динамические насосы Вихревые насосы Вихревой насос: 1 – рабочее колесо; 2 – радиальные лопатки; 3 – межлопаточное пространство; 4 – кольцевой канал; 5, 6 – всасывающий и нагнетательный патрубки; 7 – разделитель потоков; 8 – вал рабочего колеса; 9 – корпус
Динамические насосы Струйные насосы.

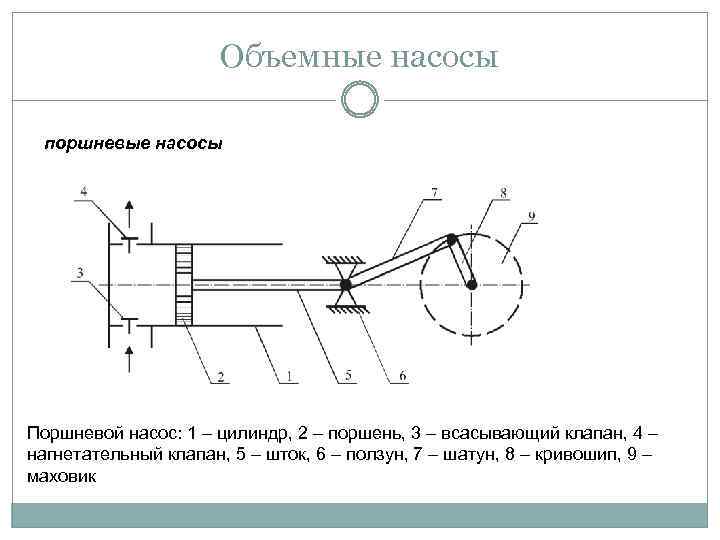

Объемные насосы поршневые насосы Поршневой насос: 1 – цилиндр, 2 – поршень, 3 – всасывающий клапан, 4 – нагнетательный клапан, 5 – шток, 6 – ползун, 7 – шатун, 8 – кривошип, 9 – маховик
Объемные насосы Поршневой насос двойного действия: 1 – цилиндр; 2 – поршень; 3, 4 – всасывающие клапаны; 5, 6 – нагнетательные клапаны Дифференциальный плун-жерный насос: 1 – плунжер; 2, 3 – цилиндры; 4, 5 – всасывающий и нагнетательный клапаны; 6 – сальни-ковые уплотнители
Объемные насосы Средняя производительность насоса насос простого действия насос двойного действия дифференциальный насос Действительная производительность
