ЦЕНТРИФУГИ Маятниковая центрифуга с нижним приводом трехколонная

ЦЕНТРИФУГИ

Маятниковая центрифуга с нижним приводом (трехколонная) 1 – ротор; 2 – несущая плита; 3, 7 – шаровые головки; 4 – колонки; 5 – пружины; 6 – тяги; 8 – кожух; 9 – перфорированная обечайка ротора; 10 – крышка; 11 – электродвигатель; 12 - привод

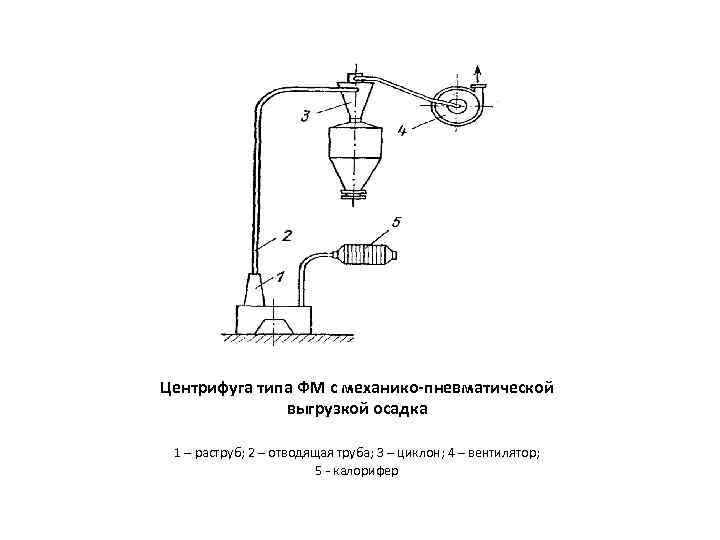

Центрифуга типа ФМ с механико-пневматической выгрузкой осадка 1 – раструб; 2 – отводящая труба; 3 – циклон; 4 – вентилятор; 5 - калорифер

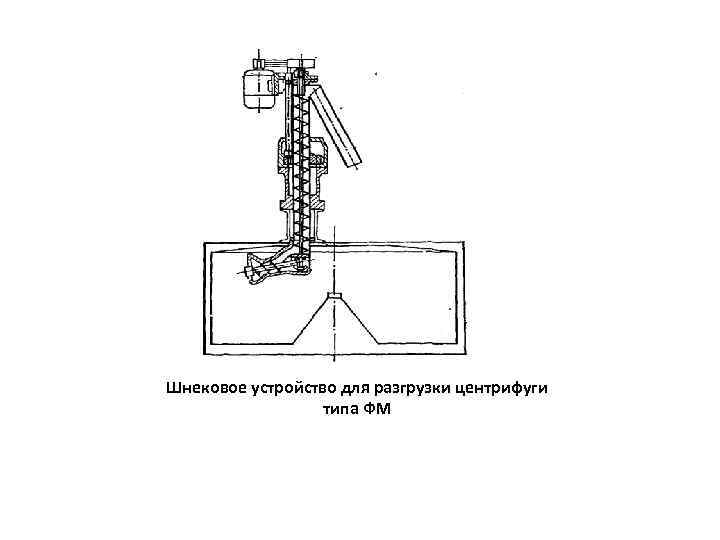

Шнековое устройство для разгрузки центрифуги типа ФМ

Центрифуга периодического действия с механизированной нижней выгрузкой осадка 1 – фундаментная плита с тремя опорными колоннами; 2 – барабан; 3 – кожух; 4 – механизм выгрузки осадка; 5 – питатель; 6 – главный привод; 7 – редуктор; 8 – привод для выгрузки осадка; 9 – нож; 10 – бункер для удаления осадка; 11 – труба для выхода фугата

Маятниковые центрифуги с нижним приводом и ручной выгрузкой осадка 1 – опорные колонны; 2 – корпус привода; 3 – перфорированный барабан; 4 – вал; 5 – электродвигатель; 6 – фундаментная плита; 7 – тормоз; 8 – суспензия; 9 – фугат; 10 - осадок С верхней выгрузкой С нижней выгрузкой

Центрифуга типа ОМД 1 – фундаментная плита; 2 – станина; 3 – опорные колонки; 4 – кожух; 5 – ребра; 6 – сплошной ротор; 7 – механизм отсоса; 8 – загрузочное устройство; 9 – опора ротора; 10 – электродвигатель; 11 – гидромуфта; 12 – клиноременная передача; 13 – шкив привода

Подвесная центрифуга с верхним приводом 1 – металлоконструкция; 2 – лоток; 3 – механизм среза осадка; 4 – корпус подшипников; 5 – корпус привода; 6 – электродвигатель; 7 – муфта; 8 – тормоз; 9 – амортизатор; 10 – привод; 11 – вал; 12 – кожух с крышкой; 13 - ротор

Схема работы поршня (подвесная центрифуга с верхним приводом) Положение поршня при центрифугировании Положение поршня при выгрузке осадка

Схема вертикальной центрифуги типа ФВШ 1 – предохранительное устройство; 2 – редуктор; 3 – камера для фугата; 4 – шнек; 5 – питающая труба; 6 – ротор; 7 – сито; 8 – кожухстанина; 9 – камера для осадка; 10 - электродвигатель

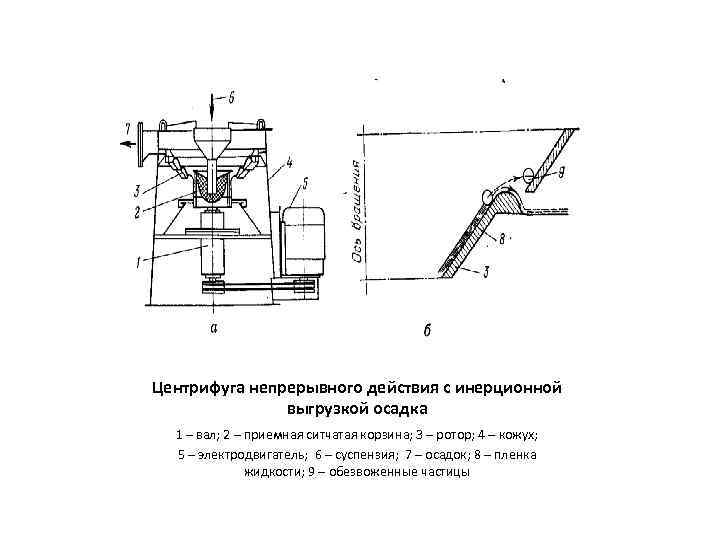

Центрифуга непрерывного действия с инерционной выгрузкой осадка 1 – вал; 2 – приемная ситчатая корзина; 3 – ротор; 4 – кожух; 5 – электродвигатель; 6 – суспензия; 7 – осадок; 8 – пленка жидкости; 9 – обезвоженные частицы

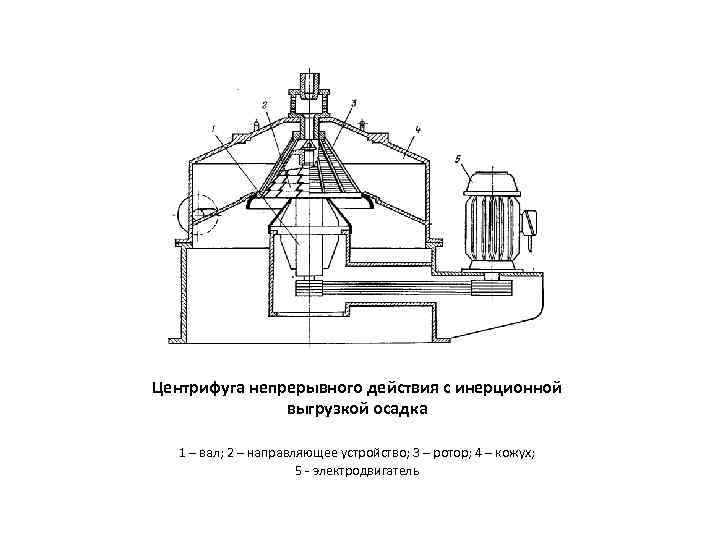

Центрифуга непрерывного действия с инерционной выгрузкой осадка 1 – вал; 2 – направляющее устройство; 3 – ротор; 4 – кожух; 5 - электродвигатель

Схема центрифуги с вибрационной выгрузкой осадка 1 –внешний кожух; 2 – внутренний кожух; 3 – загрузочное устройство; 4 – подшипник; 5 – резиновые элементы; 6 – кольцо; 7 – два ряда упругих элементов; 9 – шкив; 10 – кривошипный вал; 11 – шатун; 12 – клиновые ремни; 13 – фильтрующий барабан;

Горизонтальная центрифуга с ножевой выгрузкой осадка 1 – желоб для удаления осадка; 2 – труба для подачи суспензии; 3 – гидравлический механизм для удаления осадка; 4 – кожух; 5 – ротор; 6 – опоры вала; 7 – вал; 8 – станина; 9 - привод

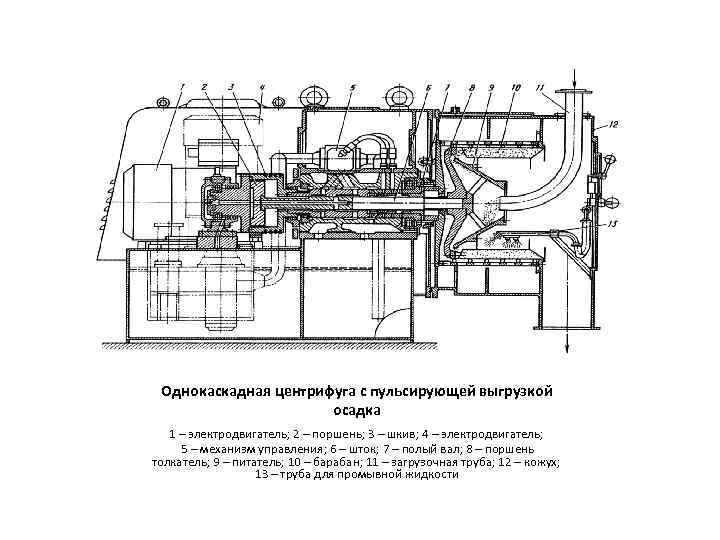

Однокаскадная центрифуга с пульсирующей выгрузкой осадка 1 – электродвигатель; 2 – поршень; 3 – шкив; 4 – электродвигатель; 5 – механизм управления; 6 – шток; 7 – полый вал; 8 – поршень толкатель; 9 – питатель; 10 – барабан; 11 – загрузочная труба; 12 – кожух; 13 – труба для промывной жидкости

Двухкаскадная центрифуга типа ФГП 1 – питающая труба; 2, 3 – передний и средний кожухи; 4 – уравнительное кольцо; 5 – отбрасывающее кольцо; 6 – ротор; 7 – вал; 8 – шток-толкатель; 9 – гидравлический цилиндр; 10 – торцовая муфта; 11 – масляный холодильник; 12 – станина; 13 – основание; 14 – демпфер; 15 - виброизолятор

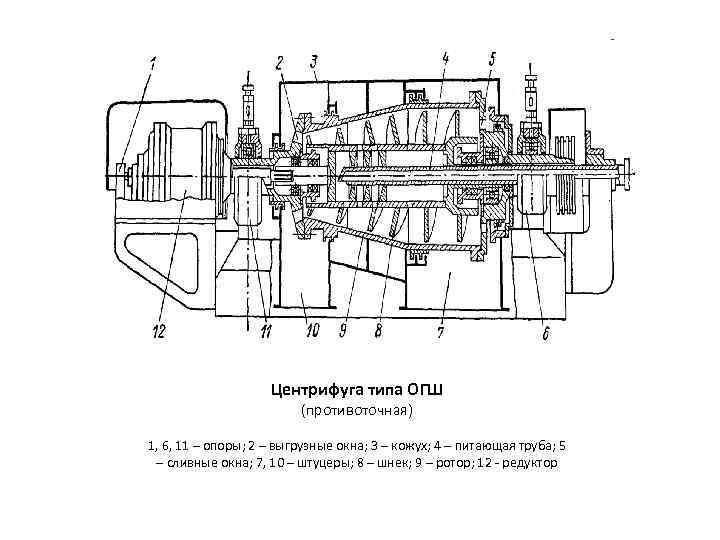

Центрифуга типа ОГШ (противоточная) 1, 6, 11 – опоры; 2 – выгрузные окна; 3 – кожух; 4 – питающая труба; 5 – сливные окна; 7, 10 – штуцеры; 8 – шнек; 9 – ротор; 12 - редуктор

Конструктивная cхема центрифуги типа ФГШ 1 – редуктор, 2 – станина, 3 – кожух, 4 – ротор, 5 – сито, 6 – шнек, 7 питающая труба, 8 – труба промывной жидкости, 9 – камера осадка, 10 – камера отвода промывной жидкости, 11 – камера фильтрата, 12 виброизолирующее устройство, 13 – предохранительное устройство

Трубчатая сверхцентрифуга 1 – ротор; 2 –крыльчатка; 3 – электродвигатель; 4 – вал; 5 – верхняя сливная тарелка; 6 –нижняя сливная тарелка; 7 – станина; 8 – тормоз; 9 – отбойный диск; 10 - питающая труба

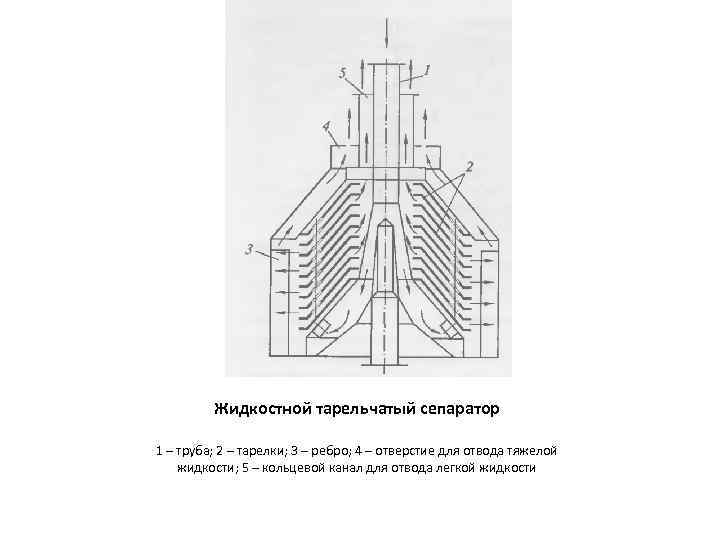

Жидкостной тарельчатый сепаратор 1 – труба; 2 – тарелки; 3 – ребро; 4 – отверстие для отвода тяжелой жидкости; 5 – кольцевой канал для отвода легкой жидкости

Саморазгружающийся тарельчатый сепаратор 1 – электродвигатель; 2 – тормоз; 3 – червячный редуктор; 4 – вал; 5 – подвижное днище; 6 – разгрузочные щели; 7 – пакет тарелок; 8 – ротор; 9 – кожух; 10 – напорный диск легкой жидкости; 11 – напорный диск тяжелой жидкости Потоки: I – исходная жидкость; II – легкая жидкость; III – тяжелая жидкость; IV осадок

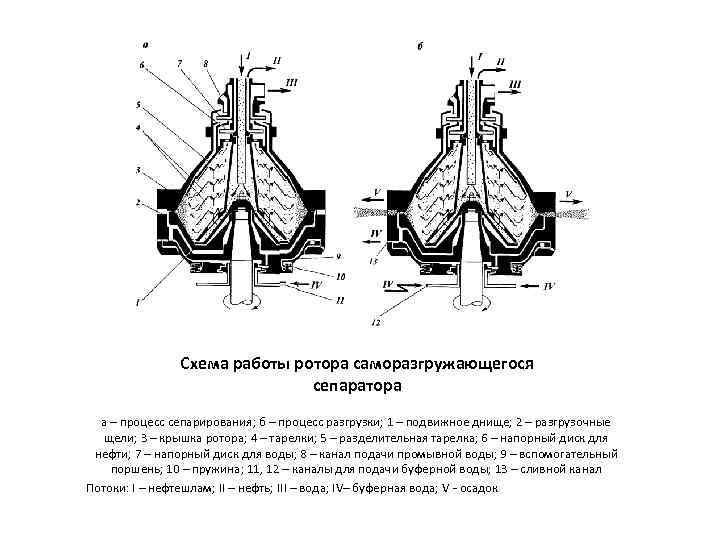

Схема работы ротора саморазгружающегося сепаратора а – процесс сепарирования; б – процесс разгрузки; 1 – подвижное днище; 2 – разгрузочные щели; 3 – крышка ротора; 4 – тарелки; 5 – разделительная тарелка; 6 – напорный диск для нефти; 7 – напорный диск для воды; 8 – канал подачи промывной воды; 9 – вспомогательный поршень; 10 – пружина; 11, 12 – каналы для подачи буферной воды; 13 – сливной канал Потоки: I – нефтешлам; II – нефть; III – вода; IV– буферная вода; V - осадок
