Центрально и внецентренно растянутые элементы По характеру работы элементы или сечения конструкций могут быть центрально и внецентренно растянутыми Центрадьно растянутые элементы армируют отдельными стержнями или сварными каркасами с равномерным размещением рабочей арматуры по сечению Диаметр продольной арматуры применяют в широких пределах (3. . . 32 мм). Однако для повышения трещиностойкости центрально растянутых элементов целесообразно применять меньший диаметр при большем количестве стержней Армирование внецентренно растянутых элементов аналогично изгибаемым элементам с двойной арматурой. Стыки рабочих стержней элементов выполня ют, как правило, на сварке.

Расчет центрально-растянутых элементов Расчет по прочности сечений центрально растянутых элементов следует производить из условия ; где Nult предельное значение продольной растягивающей силы, которое может быть воспринято элементом. Значение силы Nult определяют по формуле As, tot площадь сечения всей продольной арматуры

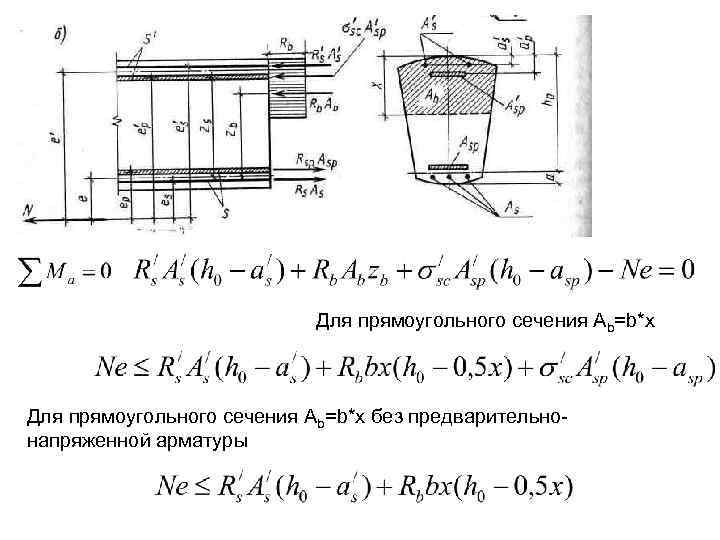

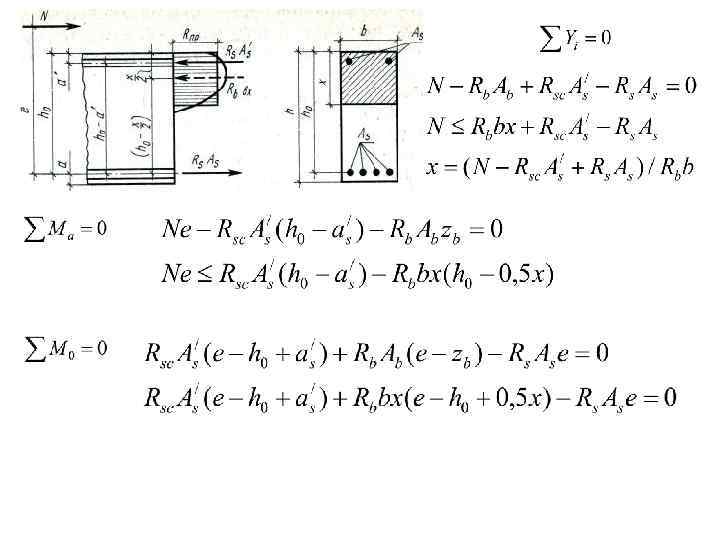

Для прямоугольного сечения Аb=b*x без предварительно напряженной арматуры

Для прямоугольного сечения Аb=b*x без предварительно напряженной арматуры

Для прямоугольного сечения Аb=b*x без предварительно напряженной арматуры

Центрально и внецентренно сжатые элементы

Сечения сжатых элементов

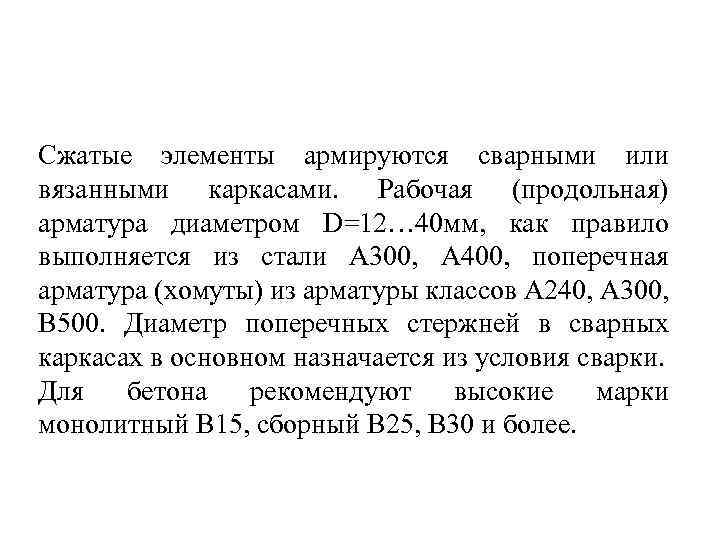

Сжатые элементы армируются сварными или вязанными каркасами. Рабочая (продольная) арматура диаметром D=12… 40 мм, как правило выполняется из стали А 300, А 400, поперечная арматура (хомуты) из арматуры классов А 240, А 300, В 500. Диаметр поперечных стержней в сварных каркасах в основном назначается из условия сварки. Для бетона рекомендуют высокие марки монолитный В 15, сборный В 25, В 30 и более.

Армирование сжатых элементов

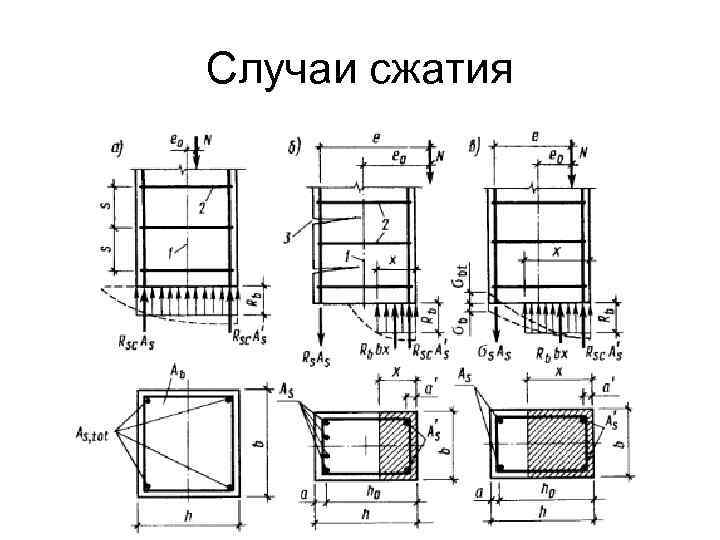

Случаи сжатия

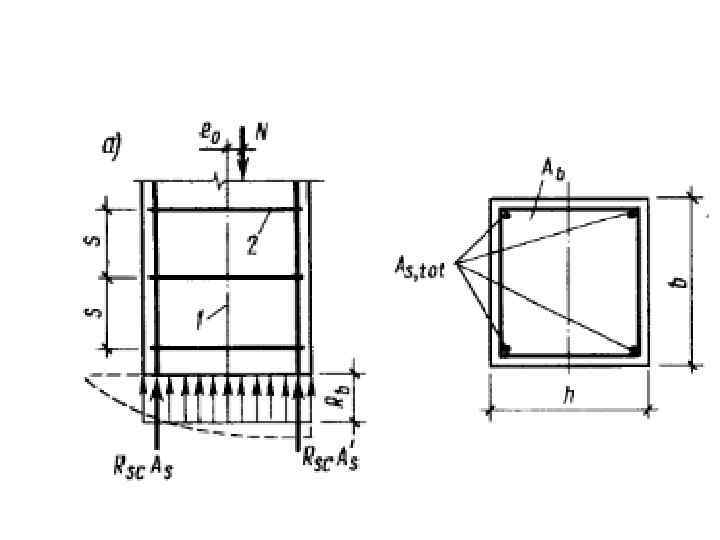

Расчет по прочности прямоугольных сечений внецентренно сжатых элементов с арматурой, расположенной у противоположных в плоскости изгиба сторон сечения, при эксцентриситете продольной силы - и гибкости допускается производить из условия As, tot - площадь всей продольной арматуры в сечении элемента 6 φ 10 15 20 0, 92 0, 9 0, 83 0, 7

Коэффициенты расчетной длины

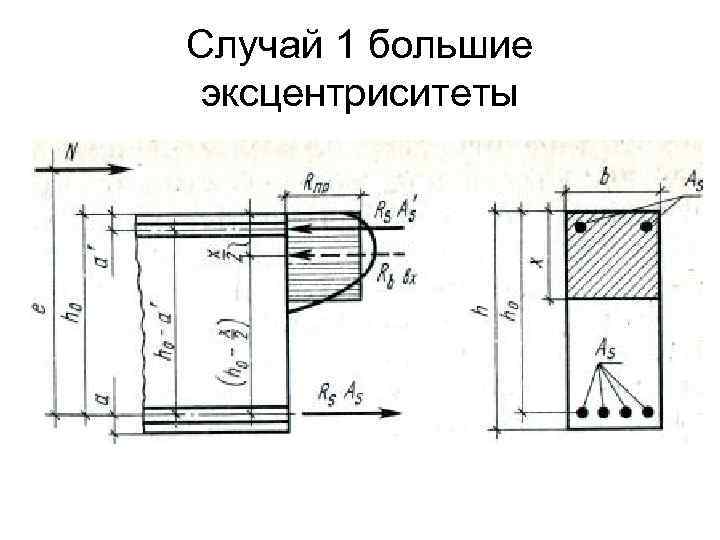

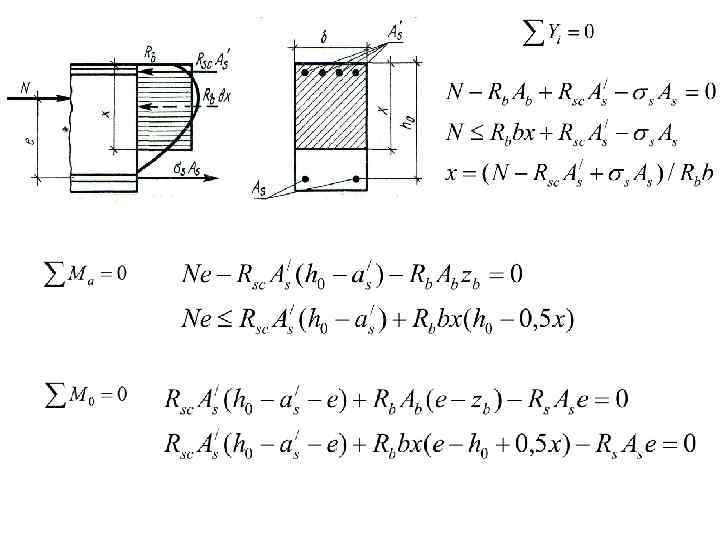

Случай 1 большие эксцентриситеты

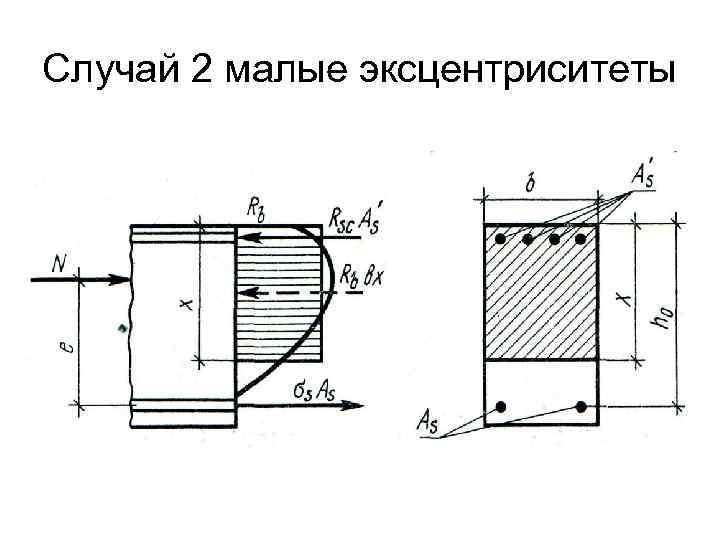

Случай 2 малые эксцентриситеты

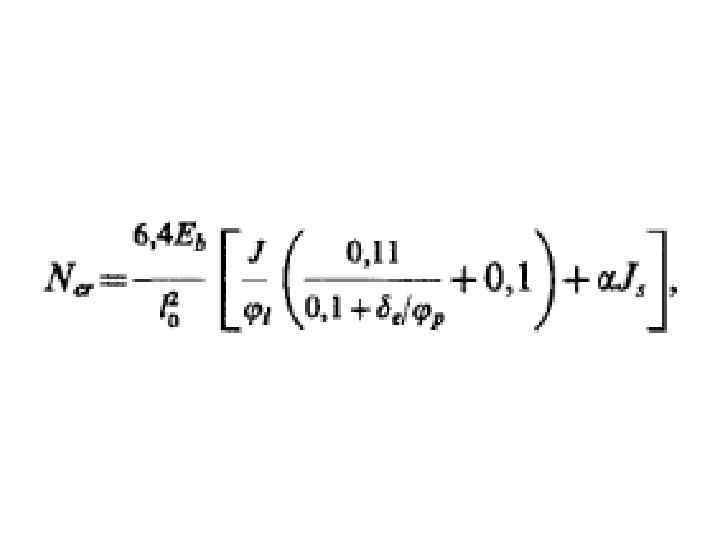

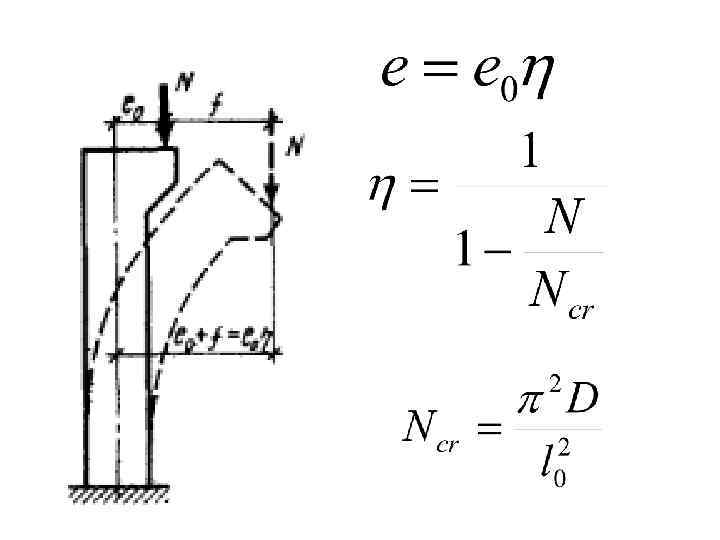

D - жесткость железобетонного элемента Eb, Es - модули упругости соответственно бетона и арматуры; I, Iу - моменты инерции площадей сечения соответственно бетона и всей продольной арматуры относительно центра тяжести поперечного сечения элемента M 1, Ml 1 - моменты относительно центра наиболее растянутого или наименее сжатого (при целиком сжатом сечении) стержня арматуры соответственно от действия полной нагрузки и от действия постоянных и длительных нагрузок
