Центр технологической поддержки образования МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (МАДИ) Создание кормушки с поилкой для птиц Автор: Аскерко Маргарита Владимировна Образовательное учреждение: ГБОУ Школа № 534 Класс: 11 А Научные руководители инженер МАДИ Логинов Андрей Владимирович; учитель физики ГБОУ Школа № 534 Башлык Светлана Владимировна. г. Москва 2016 г.
Анализ вопроса Я рассмотрела различные конструкции кормушек и на основе их анализа разработала концепцию новой кормушки.

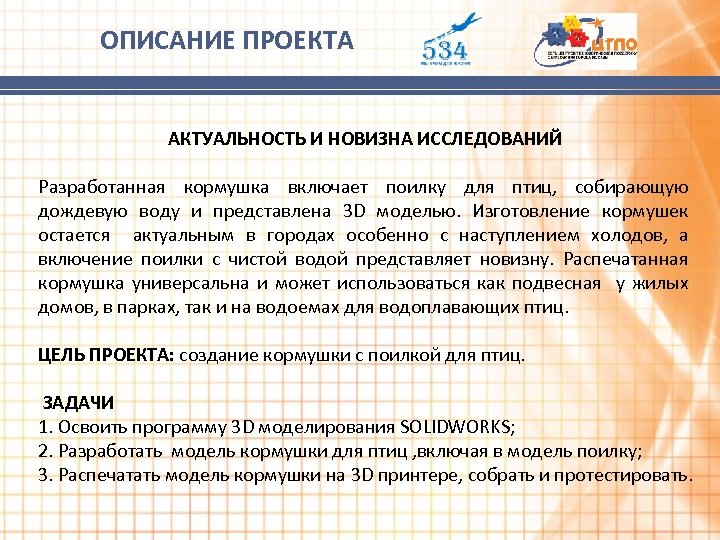

ОПИСАНИЕ ПРОЕКТА АКТУАЛЬНОСТЬ И НОВИЗНА ИССЛЕДОВАНИЙ Разработанная кормушка включает поилку для птиц, собирающую дождевую воду и представлена 3 D моделью. Изготовление кормушек остается актуальным в городах особенно с наступлением холодов, а включение поилки с чистой водой представляет новизну. Распечатанная кормушка универсальна и может использоваться как подвесная у жилых домов, в парках, так и на водоемах для водоплавающих птиц. ЦЕЛЬ ПРОЕКТА: создание кормушки с поилкой для птиц. ЗАДАЧИ 1. Освоить программу 3 D моделирования SOLIDWORKS; 2. Разработать модель кормушки для птиц , включая в модель поилку; 3. Распечатать модель кормушки на 3 D принтере, собрать и протестировать.

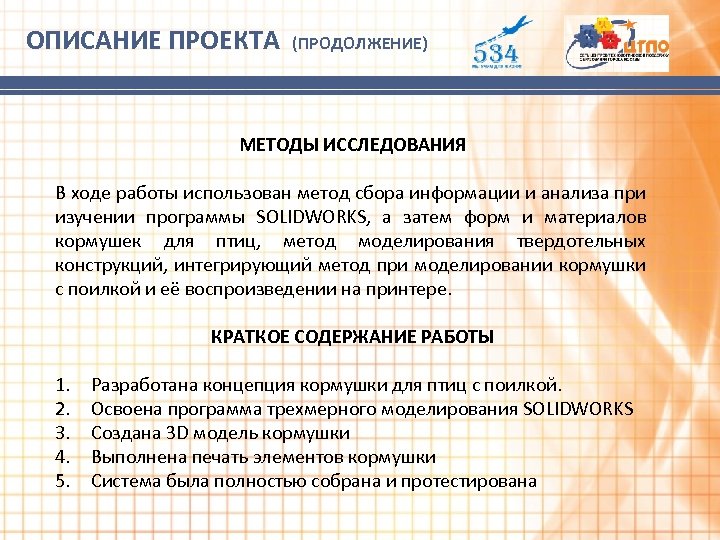

ОПИСАНИЕ ПРОЕКТА (ПРОДОЛЖЕНИЕ) МЕТОДЫ ИССЛЕДОВАНИЯ В ходе работы использован метод сбора информации и анализа при изучении программы SOLIDWORKS, а затем форм и материалов кормушек для птиц, метод моделирования твердотельных конструкций, интегрирующий метод при моделировании кормушки с поилкой и её воспроизведении на принтере. КРАТКОЕ СОДЕРЖАНИЕ РАБОТЫ 1. 2. 3. 4. 5. Разработана концепция кормушки для птиц с поилкой. Освоена программа трехмерного моделирования SOLIDWORKS Создана 3 D модель кормушки Выполнена печать элементов кормушки Система была полностью собрана и протестирована

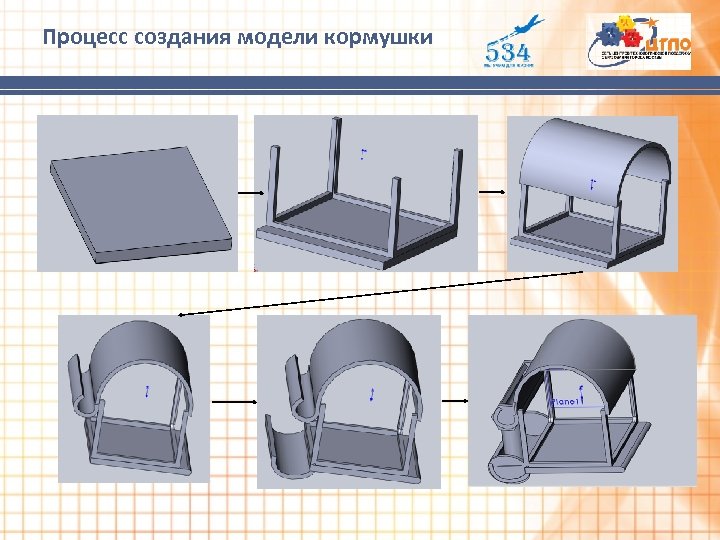

Процесс создания модели кормушки

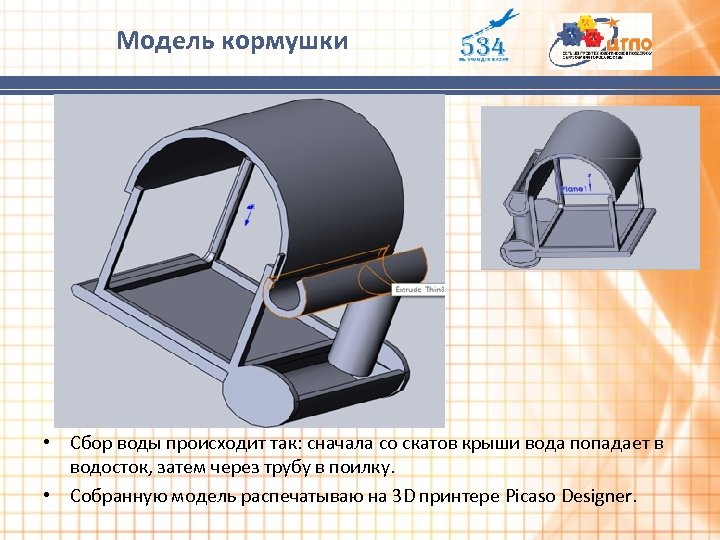

Модель кормушки • Сбор воды происходит так: сначала со скатов крыши вода попадает в водосток, затем через трубу в поилку. • Собранную модель распечатываю на 3 D принтере Picaso Designer.

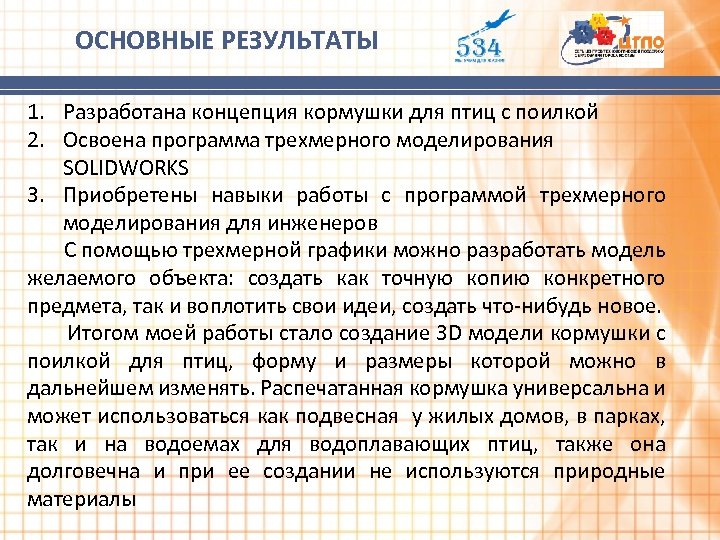

ОСНОВНЫЕ РЕЗУЛЬТАТЫ 1. Разработана концепция кормушки для птиц с поилкой 2. Освоена программа трехмерного моделирования SOLIDWORKS 3. Приобретены навыки работы с программой трехмерного моделирования для инженеров С помощью трехмерной графики можно разработать модель желаемого объекта: создать как точную копию конкретного предмета, так и воплотить свои идеи, создать что-нибудь новое. Итогом моей работы стало создание 3 D модели кормушки с поилкой для птиц, форму и размеры которой можно в дальнейшем изменять. Распечатанная кормушка универсальна и может использоваться как подвесная у жилых домов, в парках, так и на водоемах для водоплавающих птиц, также она долговечна и при ее создании не используются природные материалы

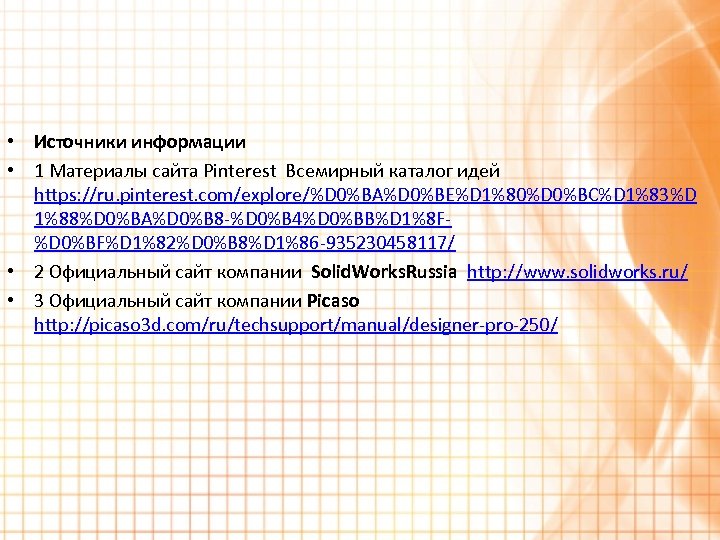

• Источники информации • 1 Материалы сайта Pinterest Всемирный каталог идей https: //ru. pinterest. com/explore/%D 0%BA%D 0%BE%D 1%80%D 0%BC%D 1%83%D 1%88%D 0%BA%D 0%B 8 -%D 0%B 4%D 0%BB%D 1%8 F%D 0%BF%D 1%82%D 0%B 8%D 1%86 -935230458117/ • 2 Официальный сайт компании Solid. Works. Russia http: //www. solidworks. ru/ • 3 Официальный сайт компании Picaso http: //picaso 3 d. com/ru/techsupport/manual/designer-pro-250/
