Центр по эффективному использованию энергии представляет ознакомительный клип

Центр по эффективному использованию энергии представляет ознакомительный клип по программе Энергетический Аттестат Проекта 1

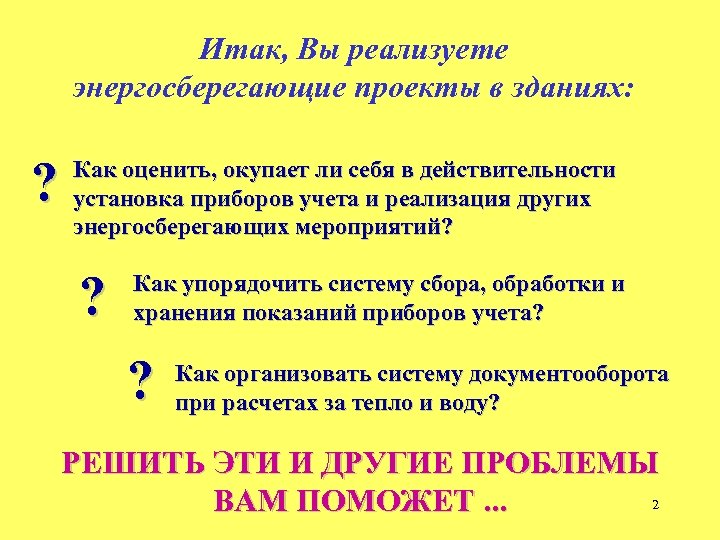

Итак, Вы реализуете энергосберегающие проекты в зданиях: ? Как оценить, окупает ли себя в действительности установка приборов учета и реализация других энергосберегающих мероприятий? ? Как упорядочить систему сбора, обработки и хранения показаний приборов учета? ? Как организовать систему документооборота при расчетах за тепло и воду? РЕШИТЬ ЭТИ И ДРУГИЕ ПРОБЛЕМЫ 2 ВАМ ПОМОЖЕТ. . .

ЦЭНЭ Ф Программа для мониторинга эффективности организации коммерческого учета энергии и реализации энергосберегающих мероприятий в зданиях Программа разработана при финансовой поддержке Фонда реструктуризации предприятий 3 и программы MUNEE – Municipal Network for Energy Efficiency

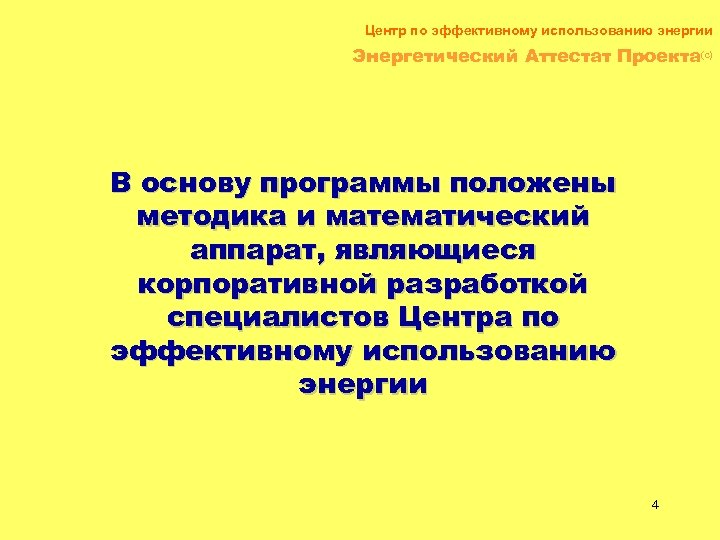

Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) В основу программы положены методика и математический аппарат, являющиеся корпоративной разработкой специалистов Центра по эффективному использованию энергии 4

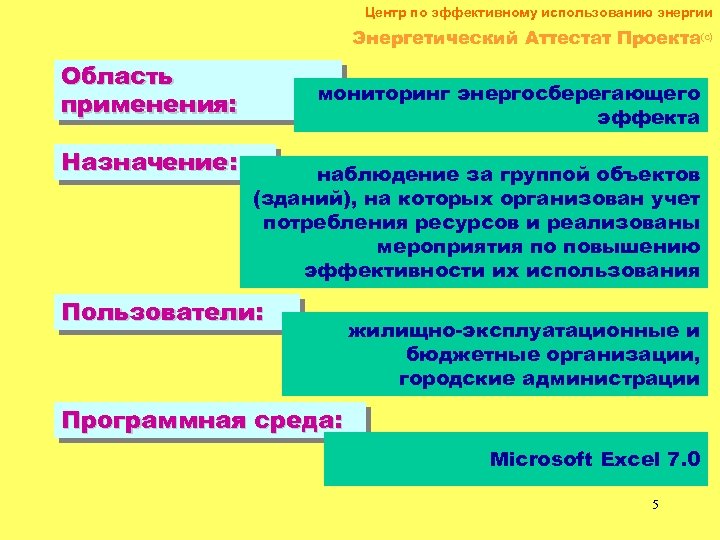

Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Область применения: Назначение: мониторинг энергосберегающего эффекта наблюдение за группой объектов (зданий), на которых организован учет потребления ресурсов и реализованы мероприятия по повышению эффективности их использования Пользователи: жилищно-эксплуатационные и бюджетные организации, городские администрации Программная среда: Microsoft Excel 7. 0 5

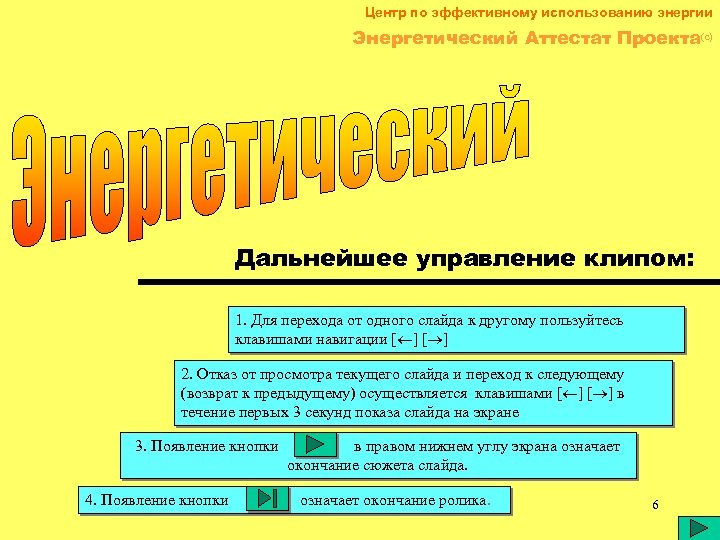

Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Дальнейшее управление клипом: 1. Для перехода от одного слайда к другому пользуйтесь клавишами навигации [ ] 2. Отказ от просмотра текущего слайда и переход к следующему (возврат к предыдущему) осуществляется клавишами [ ] в течение первых 3 секунд показа слайда на экране 3. Появление кнопки 4. Появление кнопки в правом нижнем углу экрана означает окончание сюжета слайда. означает окончание ролика. 6

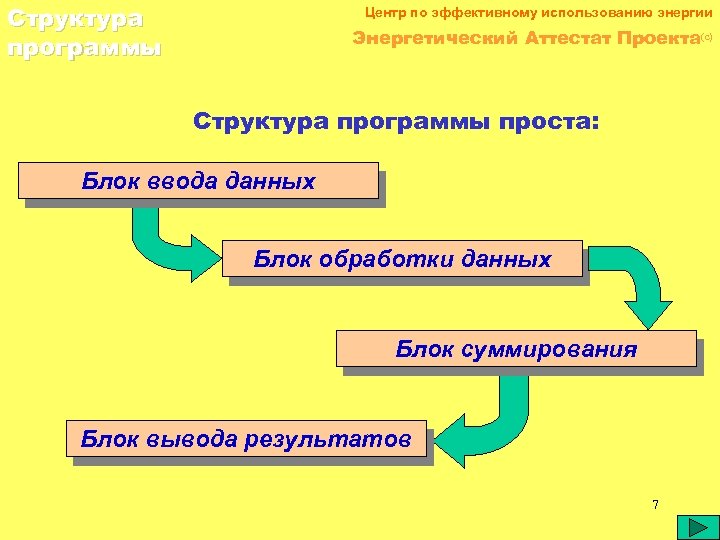

Структура программы Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Структура программы проста: Блок ввода данных Блок обработки данных Блок суммирования Блок вывода результатов 7

Определения Ресурсы: Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Тепло на цели отопления, вентиляции, горячего водоснабжения, теплоноситель, вода питьевая, электроэнергия, природный газ Объект: Отдельно стоящее здание Организация: Критерий объединения групп отдельно стоящих зданий для расчета кумулятивного эффекта Вышестоящая организация: Критерий объединения организаций для определения кумулятивного эффекта 8

Определения Центр по эффективному использованию энергии Договорной уровень потребления: Энергетический Аттестат Проекта(c) Уровень потребления ресурсов, зафиксированный в договорах с ресурсоснабжающими организациями Базовый уровень потребления: Эффект: Договорной уровень потребления ресурсов с коррекцией на погодные условия, заполненность здания, отключения (если это предусмотрено условиями договоров) Отклонение показаний приборов учета от базового уровня потребления. Эффект может быть как положительным, так и отрицательным 9

Методика расчетов Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Уровни потребления ресурсов Эффект коррекции договорного уровня Эффект организации учета Основа планирования – договорной уровень потребления ресурсов При расчетах за тепло и воду, если приборы учета отсутствуют, обычно производится предусмотренный договором пересчет объемов потребления на изменение погодных условий и отключения. Образуется эффект коррекции договорного уровня Организация коммерческого учета ресурсов позволяет производить оплату строго по 10 показаниям приборов. Образуется эффект организации приборного учета

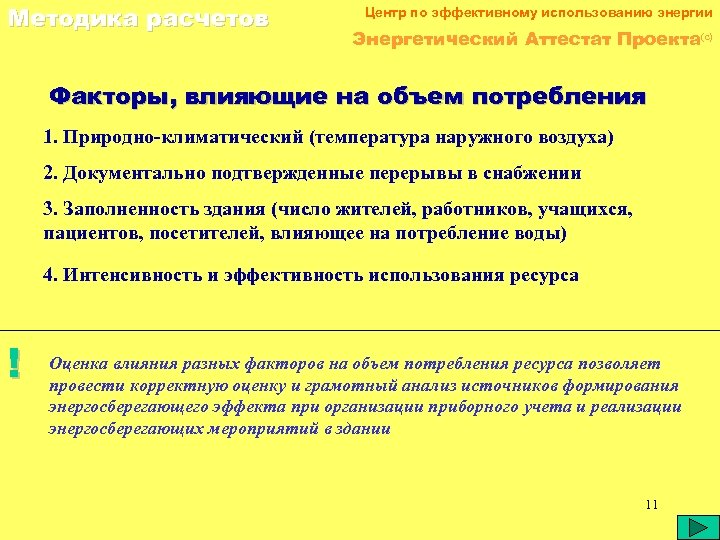

Методика расчетов Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Факторы, влияющие на объем потребления 1. Природно-климатический (температура наружного воздуха) 2. Документально подтвержденные перерывы в снабжении 3. Заполненность здания (число жителей, работников, учащихся, пациентов, посетителей, влияющее на потребление воды) 4. Интенсивность и эффективность использования ресурса ! Оценка влияния разных факторов на объем потребления ресурса позволяет провести корректную оценку и грамотный анализ источников формирования энергосберегающего эффекта при организации приборного учета и реализации энергосберегающих мероприятий в здании 11

Список объектов Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Работа с программой Энергетический Аттестат Проекта 12

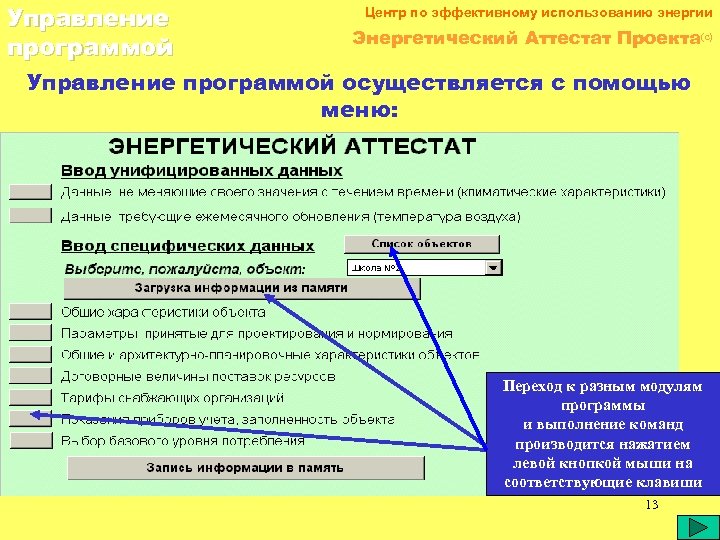

Управление программой Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Управление программой осуществляется с помощью меню: Переход к разным модулям программы и выполнение команд производится нажатием левой кнопкой мыши на соответствующие клавиши 13

Управление программой Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Помимо наблюдения за отдельным объектом, программа позволяет осуществлять мониторинг совокупности объектов Суммирование осуществляется по одному из критериев, определенных как «название организации» и «название вышестоящей организации» 14

Список объектов Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Этапы работы 1. Формирование списка объектов 2. Ввод унифицированных данных 3. Ввод специфических данных 4. Просмотр и печать результатов 5. Суммирование 15

Список объектов Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Этап 1. Формирование списка объектов 16

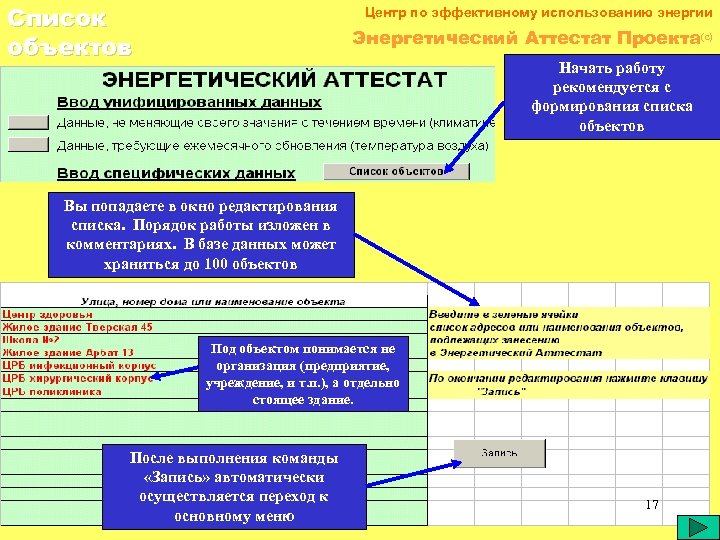

Список объектов Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Начать работу рекомендуется с формирования списка объектов Вы попадаете в окно редактирования списка. Порядок работы изложен в комментариях. В базе данных может храниться до 100 объектов Под объектом понимается не организация (предприятие, учреждение, и т. п. ), а отдельно стоящее здание. После выполнения команды «Запись» автоматически осуществляется переход к основному меню 17

Ввод унифицированных данных Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Этап 2. Ввод унифицированных данных К унифицированным относятся данные, общие для всех объектов. 18

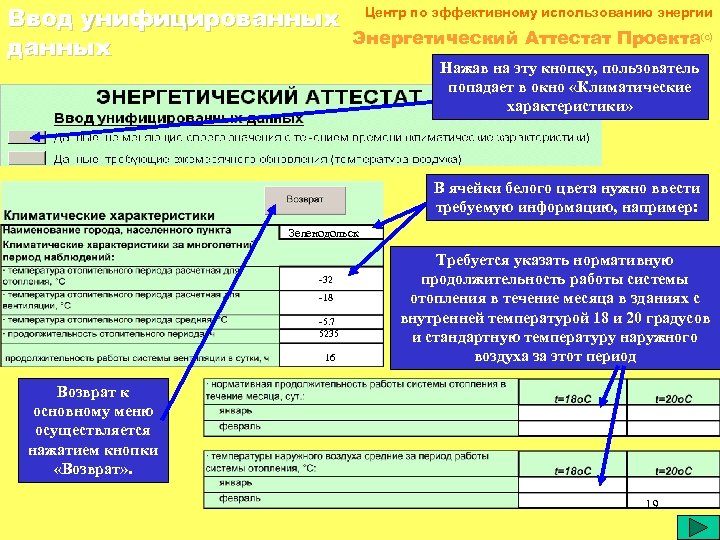

Ввод унифицированных данных Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Нажав на эту кнопку, пользователь попадает в окно «Климатические характеристики» В ячейки белого цвета нужно ввести требуемую информацию, например: Зеленодольск -32 -18 -5. 7 5235 16 Требуется указать нормативную продолжительность работы системы отопления в течение месяца в зданиях с внутренней температурой 18 и 20 градусов и стандартную температуру наружного воздуха за этот период Возврат к основному меню осуществляется нажатием кнопки «Возврат» . 19

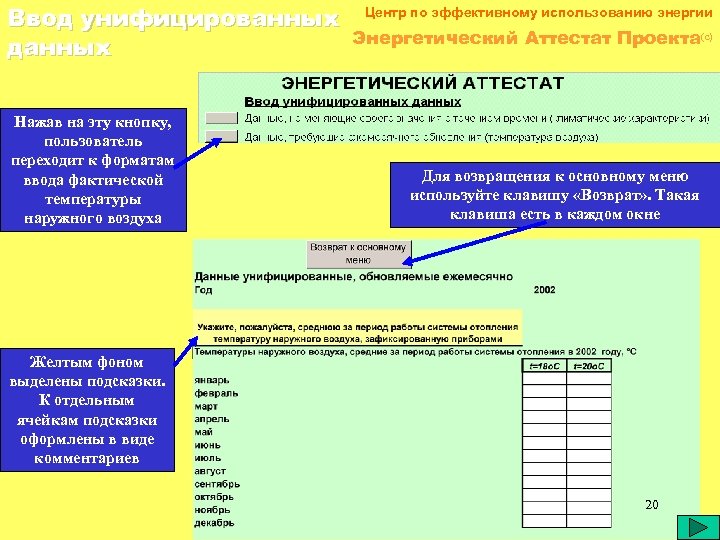

Ввод унифицированных данных Нажав на эту кнопку, пользователь переходит к форматам ввода фактической температуры наружного воздуха Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Для возвращения к основному меню используйте клавишу «Возврат» . Такая клавиша есть в каждом окне Желтым фоном выделены подсказки. К отдельным ячейкам подсказки оформлены в виде комментариев 20

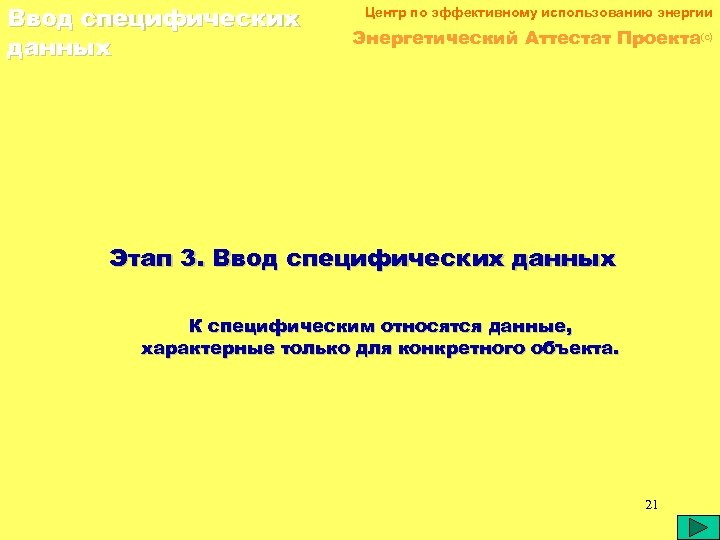

Ввод специфических данных Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Этап 3. Ввод специфических данных К специфическим относятся данные, характерные только для конкретного объекта. 21

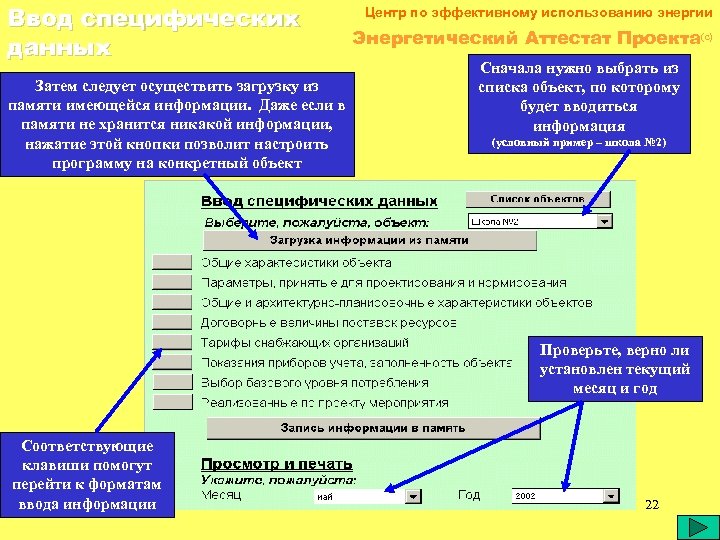

Ввод специфических данных Затем следует осуществить загрузку из памяти имеющейся информации. Даже если в памяти не хранится никакой информации, нажатие этой кнопки позволит настроить программу на конкретный объект Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Сначала нужно выбрать из списка объект, по которому будет вводиться информация (условный пример – школа № 2) Проверьте, верно ли установлен текущий месяц и год Соответствующие клавиши помогут перейти к форматам ввода информации 22

Форматы ввода В этой ячейке следует указать название вышестоящей организации еще один критерий группировки объектов Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) В случае наблюдения за группой объектов критерием группировки служит наименование организации. (Например, на балансе школы помимо основного здания могут быть мастерские, бассейн, теплица и другие объекты. ) 23

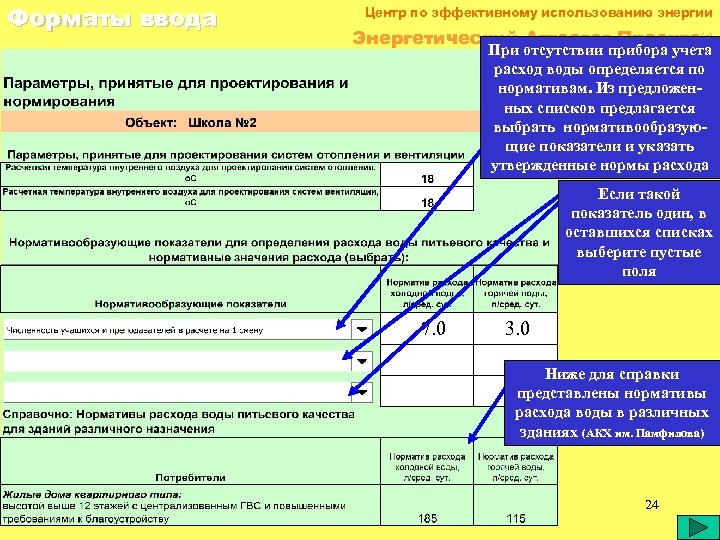

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) При отсутствии прибора учета расход воды определяется по нормативам. Из предложенных списков предлагается выбрать нормативообразующие показатели и указать утвержденные нормы расхода Если такой показатель один, в оставшихся списках выберите пустые поля 7. 0 3. 0 Ниже для справки представлены нормативы расхода воды в различных зданиях (АКХ им. Памфилова) 24

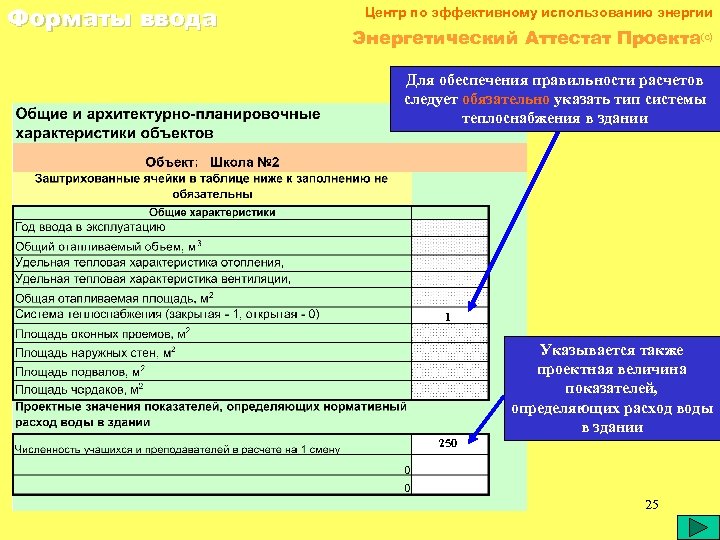

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Для обеспечения правильности расчетов следует обязательно указать тип системы теплоснабжения в здании 1 Указывается также проектная величина показателей, определяющих расход воды в здании 250 25

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) В предлагаемую таблицу следует ввести договорные объемы поставки ресурсов Аттестат может осуществлять мониторинг потребления как любого из ресурсов в отдельности, так и произвольного набора ресурсов 26

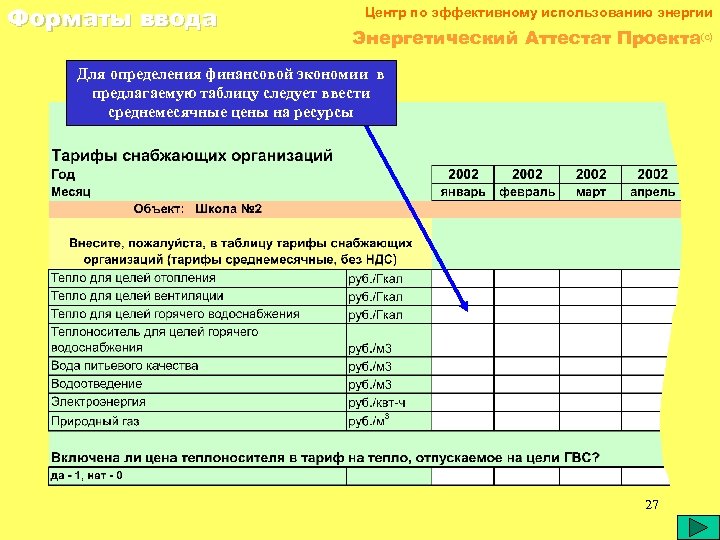

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Для определения финансовой экономии в предлагаемую таблицу следует ввести среднемесячные цены на ресурсы 27

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Для обеспечения правильности расчетов эффекта организации приборного учета ресурсов необходимо определить базовый уровень. Он зависит от условий договора, определяющих порядок расчетов при отсутствии у потребителя приборов учета ресурсов. 1 1 Если оплате подлежат объемы потребления ресурсов, указанные в договоре, без какой-либо корректировки, базовый уровень совпадает с договорным 1 28

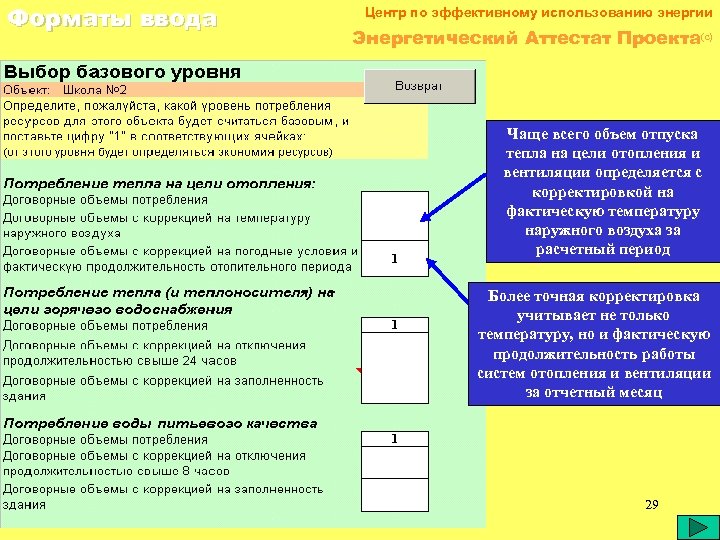

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) 1 1 Чаще всего объем отпуска тепла на цели отопления и вентиляции определяется с корректировкой на фактическую температуру наружного воздуха за расчетный период Более точная корректировка учитывает не только температуру, но и фактическую продолжительность работы систем отопления и вентиляции за отчетный месяц 1 29

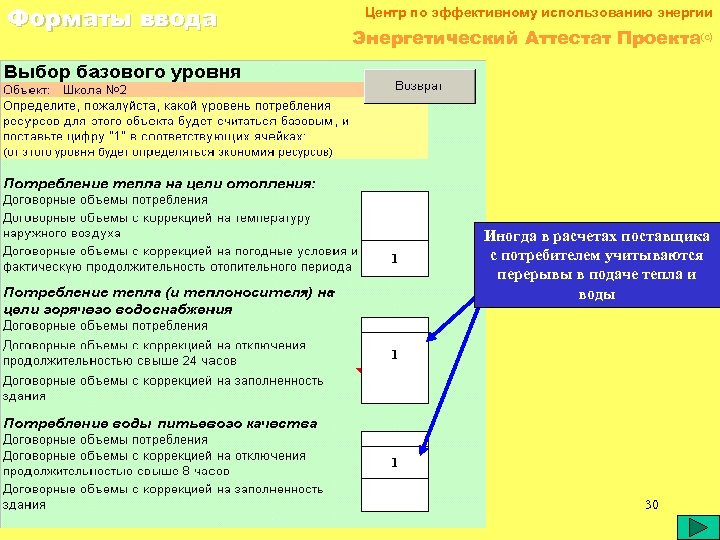

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) 1 Иногда в расчетах поставщика с потребителем учитываются перерывы в подаче тепла и воды 1 1 30

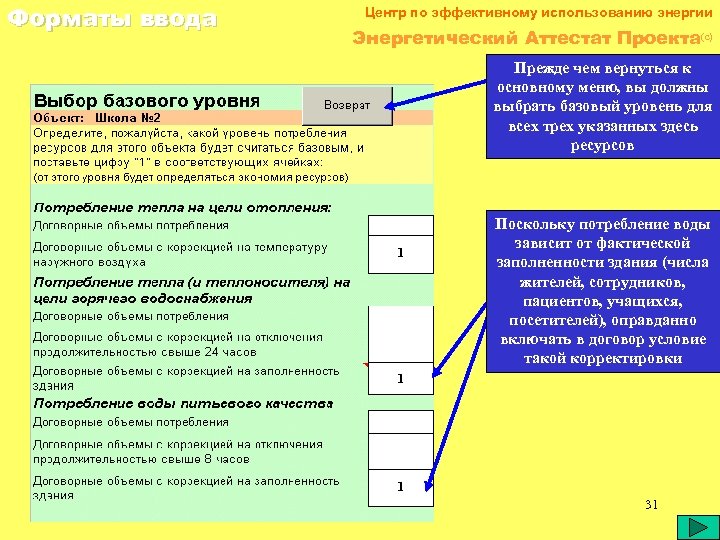

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Прежде чем вернуться к основному меню, вы должны выбрать базовый уровень для всех трех указанных здесь ресурсов 1 1 Поскольку потребление воды зависит от фактической заполненности здания (числа жителей, сотрудников, пациентов, учащихся, посетителей), оправданно включать в договор условие такой корректировки 1 1 1 31

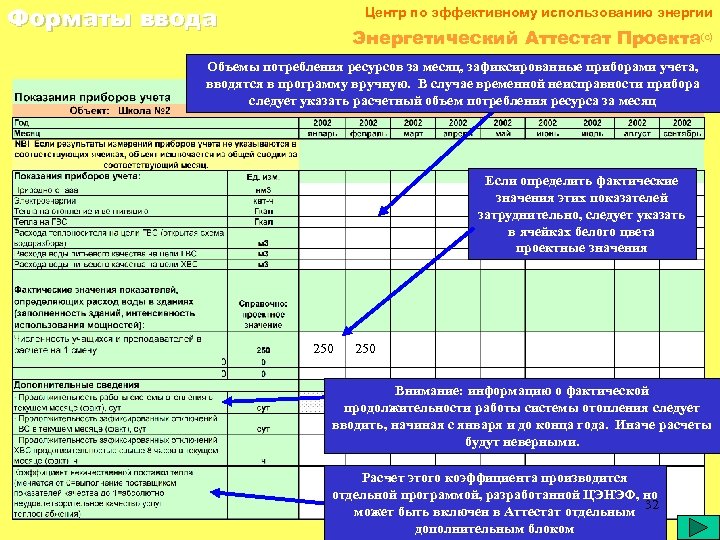

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Объемы потребления ресурсов за месяц, зафиксированные приборами учета, вводятся в программу вручную. В случае временной неисправности прибора следует указать расчетный объем потребления ресурса за месяц Если определить фактические значения этих показателей затруднительно, следует указать в ячейках белого цвета проектные значения 250 Внимание: информацию о фактической продолжительности работы системы отопления следует вводить, начиная с января и до конца года. Иначе расчеты будут неверными. Расчет этого коэффициента производится отдельной программой, разработанной ЦЭНЭФ, но может быть включен в Аттестат отдельным 32 дополнительным блоком

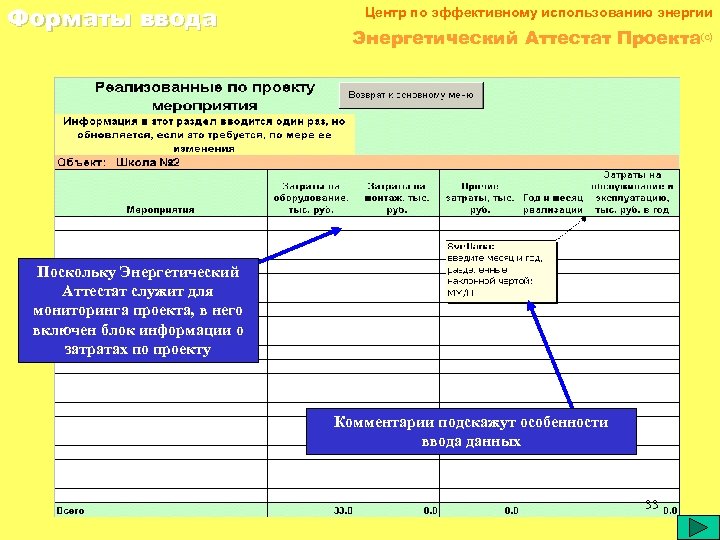

Форматы ввода Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Поскольку Энергетический Аттестат служит для мониторинга проекта, в него включен блок информации о затратах по проекту Комментарии подскажут особенности ввода данных 33

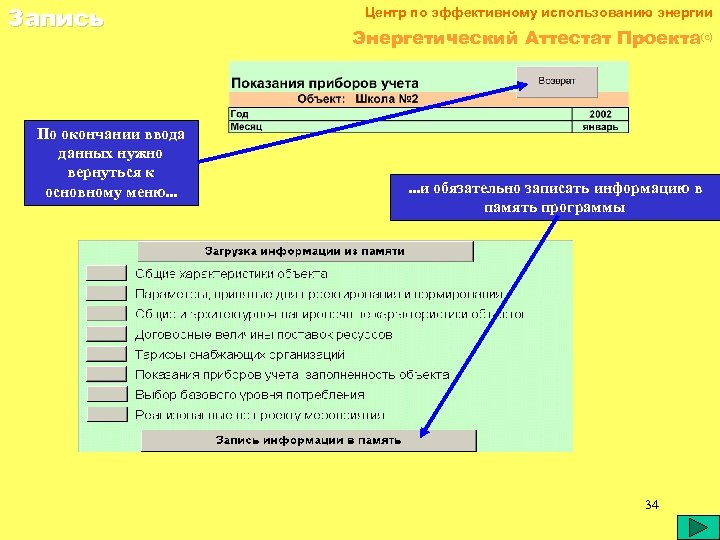

Запись По окончании ввода данных нужно вернуться к основному меню. . . Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) . . . и обязательно записать информацию в память программы 34

Печать Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Этап 4. Просмотр и печать результатов Энергетический Аттестат предлагает ряд форм отчетности для конкретного объекта 35

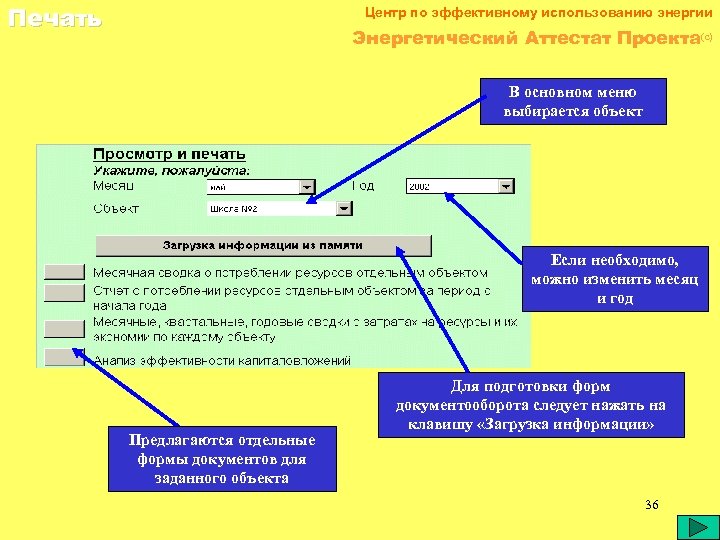

Печать Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) В основном меню выбирается объект Если необходимо, можно изменить месяц и год Предлагаются отдельные формы документов для заданного объекта Для подготовки форм документооборота следует нажать на клавишу «Загрузка информации» 36

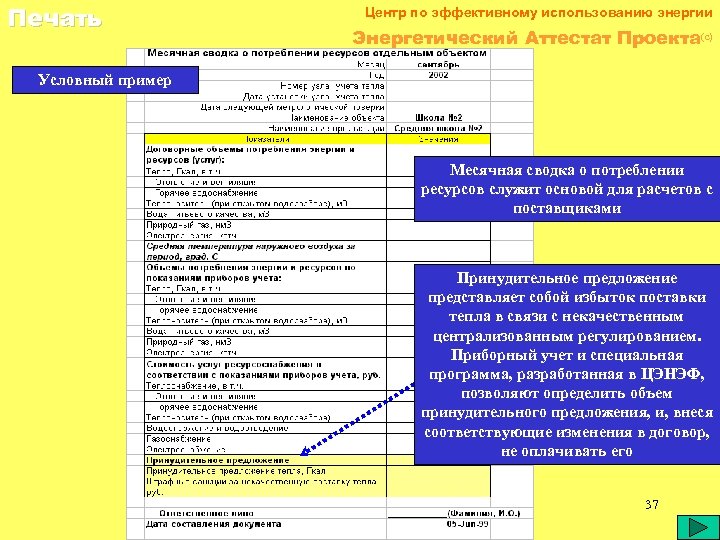

Печать Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Условный пример Месячная сводка о потреблении ресурсов служит основой для расчетов с поставщиками Принудительное предложение представляет собой избыток поставки тепла в связи с некачественным централизованным регулированием. Приборный учет и специальная программа, разработанная в ЦЭНЭФ, позволяют определить объем принудительного предложения, и, внеся соответствующие изменения в договор, не оплачивать его 37

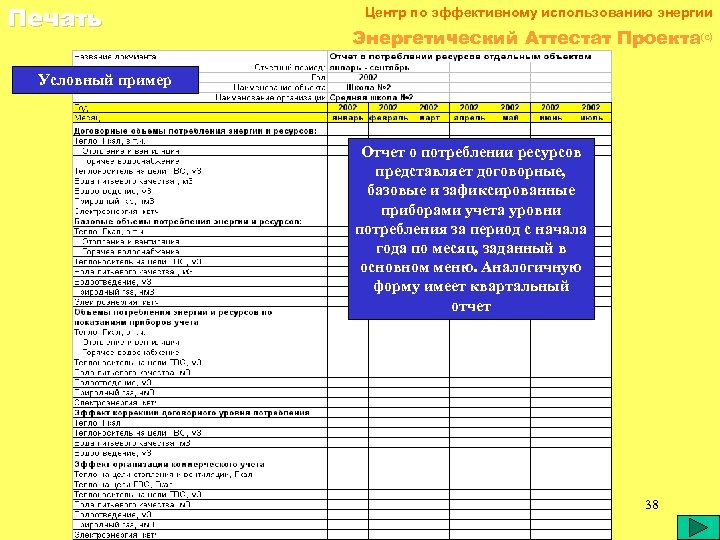

Печать Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Условный пример Отчет о потреблении ресурсов представляет договорные, базовые и зафиксированные приборами учета уровни потребления за период с начала года по месяц, заданный в основном меню. Аналогичную форму имеет квартальный отчет 38

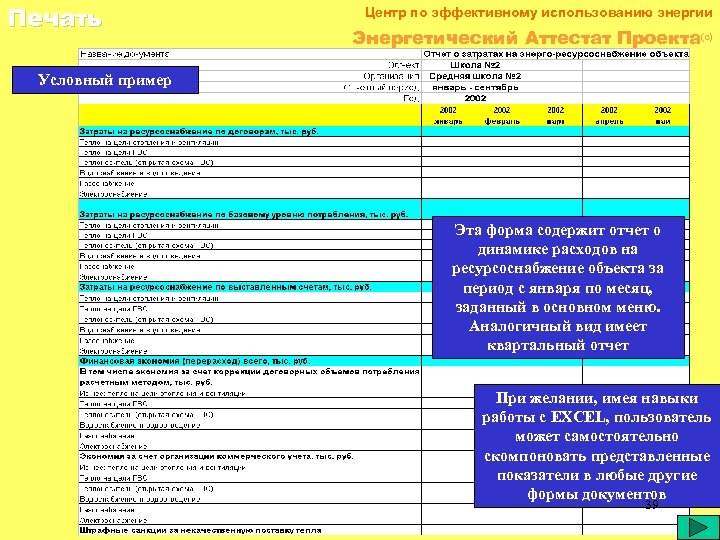

Печать Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Условный пример Эта форма содержит отчет о динамике расходов на ресурсоснабжение объекта за период с января по месяц, заданный в основном меню. Аналогичный вид имеет квартальный отчет При желании, имея навыки работы с EXCEL, пользователь может самостоятельно скомпоновать представленные показатели в любые другие формы документов 39

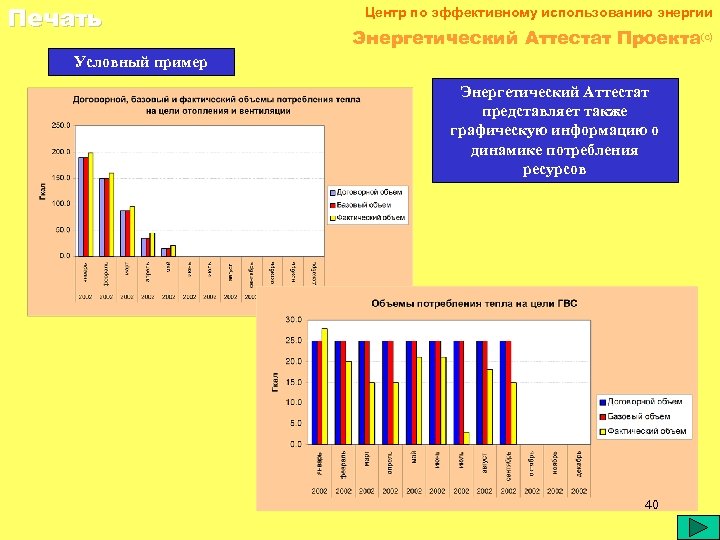

Печать Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Условный пример Энергетический Аттестат представляет также графическую информацию о динамике потребления ресурсов 40

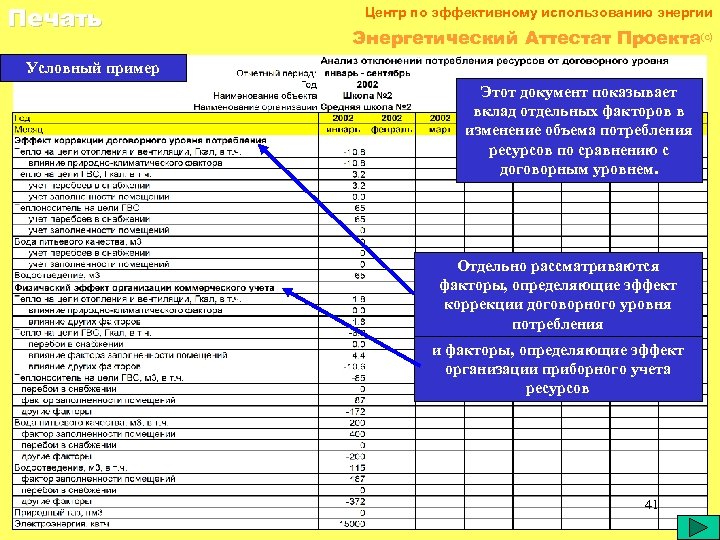

Печать Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Условный пример Этот документ показывает вклад отдельных факторов в изменение объема потребления ресурсов по сравнению с договорным уровнем. Отдельно рассматриваются факторы, определяющие эффект коррекции договорного уровня потребления и факторы, определяющие эффект организации приборного учета ресурсов 41

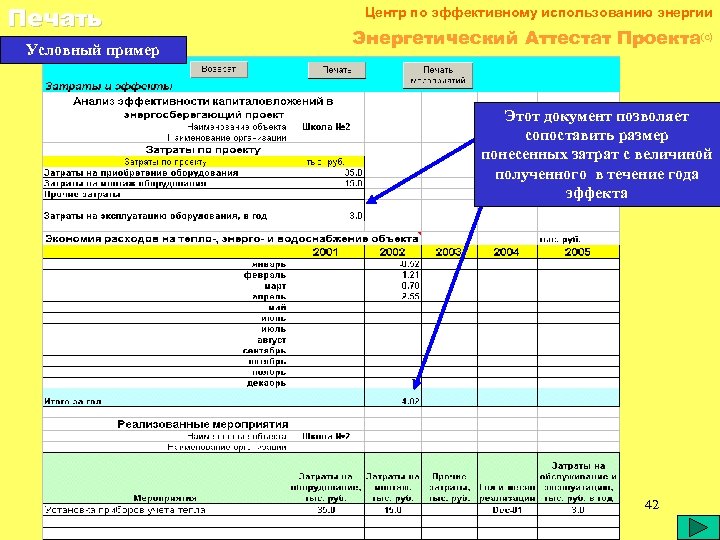

Печать Условный пример Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Этот документ позволяет сопоставить размер понесенных затрат с величиной полученного в течение года эффекта 42

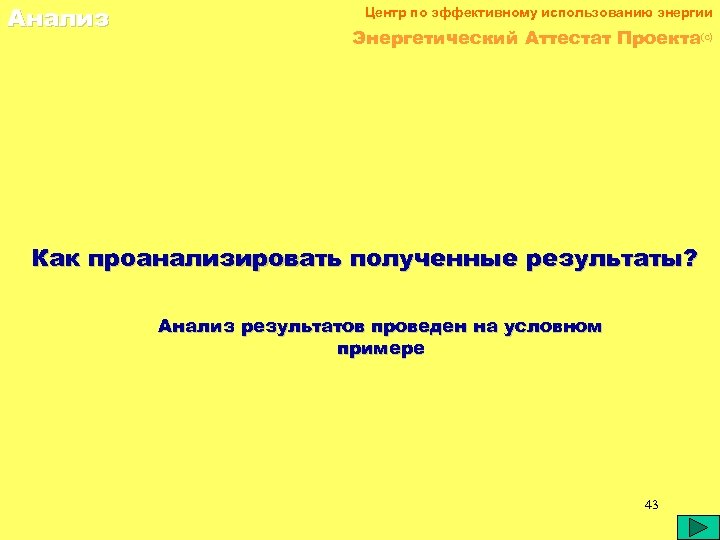

Анализ Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Как проанализировать полученные результаты? Анализ результатов проведен на условном примере 43

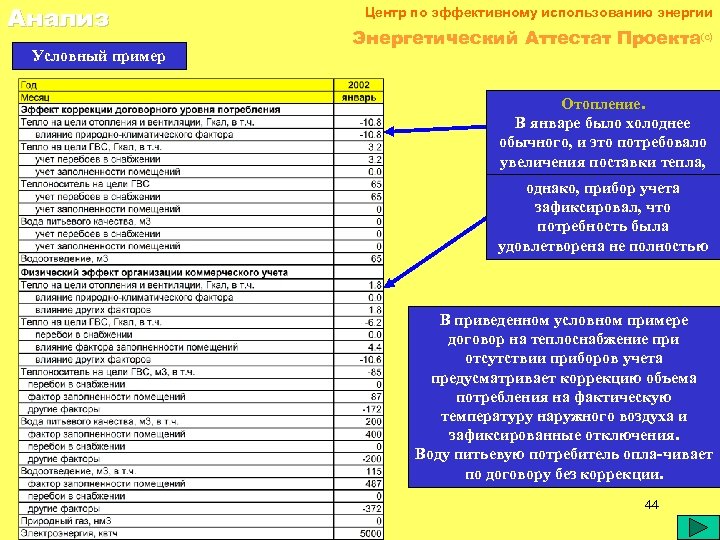

Анализ Условный пример Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Отопление. В январе было холоднее обычного, и это потребовало увеличения поставки тепла, однако, прибор учета зафиксировал, что потребность была удовлетворена не полностью В приведенном условном примере договор на теплоснабжение при отсутствии приборов учета предусматривает коррекцию объема потребления на фактическую температуру наружного воздуха и зафиксированные отключения. Воду питьевую потребитель опла-чивает по договору без коррекции. 44

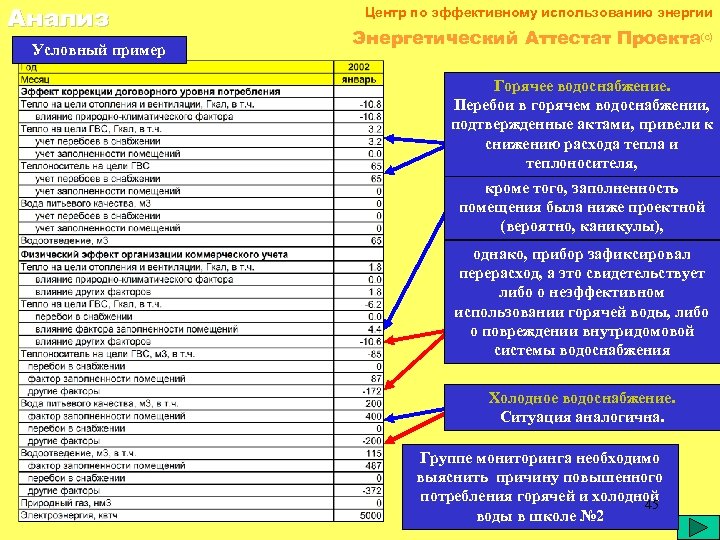

Анализ Условный пример Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Горячее водоснабжение. Перебои в горячем водоснабжении, подтвержденные актами, привели к снижению расхода тепла и теплоносителя, кроме того, заполненность помещения была ниже проектной (вероятно, каникулы), однако, прибор зафиксировал перерасход, а это свидетельствует либо о неэффективном использовании горячей воды, либо о повреждении внутридомовой системы водоснабжения Холодное водоснабжение. Ситуация аналогична. Группе мониторинга необходимо выяснить причину повышенного потребления горячей и холодной 45 воды в школе № 2

Анализ Условный пример Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Важной частью мониторинга является анализ финансовой экономии Из приведенного примера видно, что простое сравнение договорного уровня потребления с показаниями приборов учета свидетельствует не в пользу последних. Однако, грамотное определение базового уровня потребления доказывает положительный эффект организации приборного 46 учета

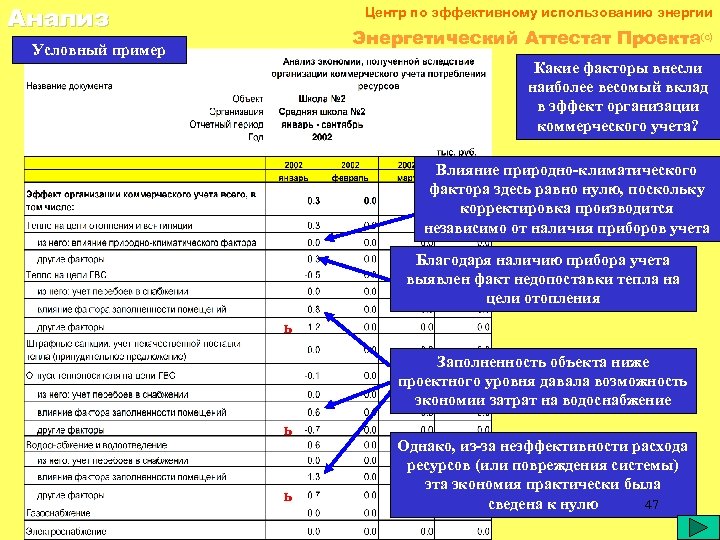

Анализ Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Условный пример Какие факторы внесли наиболее весомый вклад в эффект организации коммерческого учета? Влияние природно-климатического фактора здесь равно нулю, поскольку корректировка производится независимо от наличия приборов учета Благодаря наличию прибора учета выявлен факт недопоставки тепла на цели отопления ь Заполненность объекта ниже проектного уровня давала возможность экономии затрат на водоснабжение ь ь Однако, из-за неэффективности расхода ресурсов (или повреждения системы) эта экономия практически была сведена к нулю 47

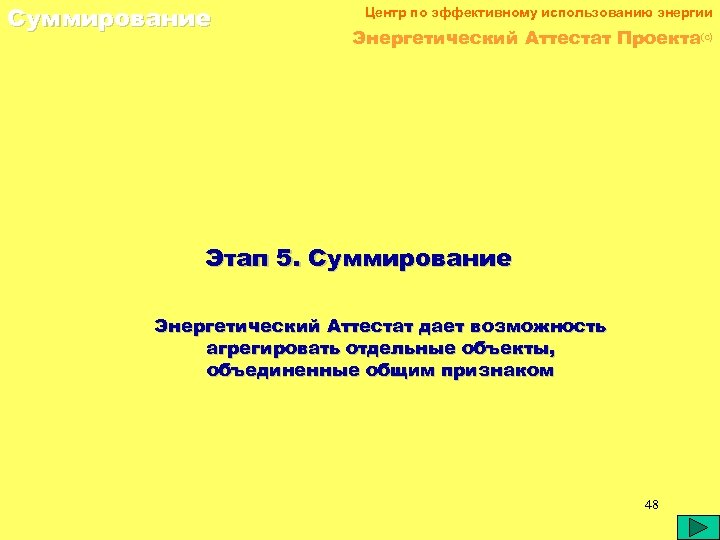

Суммирование Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Этап 5. Суммирование Энергетический Аттестат дает возможность агрегировать отдельные объекты, объединенные общим признаком 48

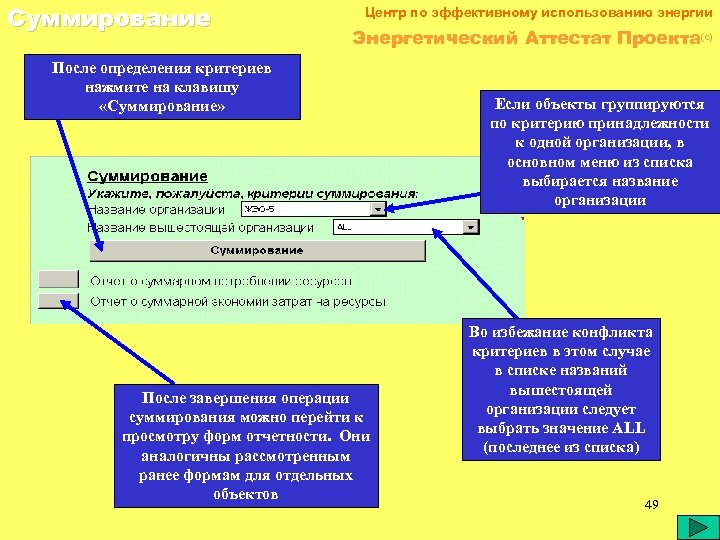

Суммирование Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) После определения критериев нажмите на клавишу «Суммирование» После завершения операции суммирования можно перейти к просмотру форм отчетности. Они аналогичны рассмотренным ранее формам для отдельных объектов Если объекты группируются по критерию принадлежности к одной организации, в основном меню из списка выбирается название организации Во избежание конфликта критериев в этом случае в списке названий вышестоящей организации следует выбрать значение ALL (последнее из списка) 49

Суммирование Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) В этом случае в списке названий организаций нужно выбрать значение ALL Иногда требуется определить суммарный эффект для нескольких организаций. В основном меню выбирается название вышестоящей организации Для определения суммарного эффекта по всем объектам, включенным в проект, нужно задать ALL в обоих списках 50

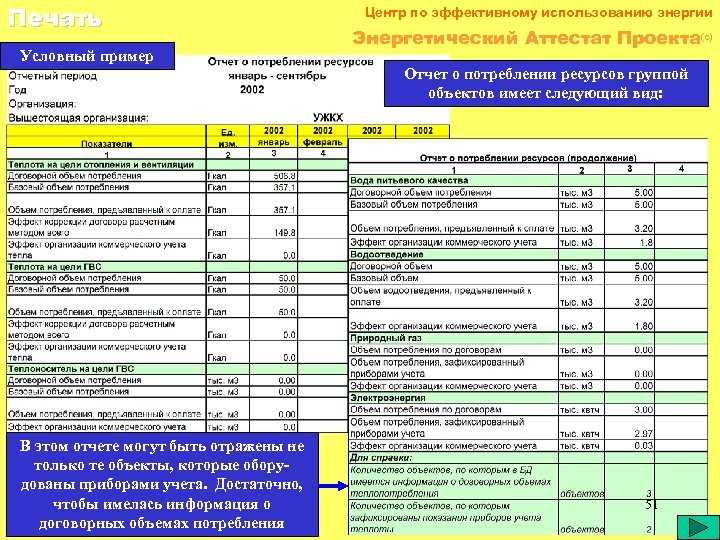

Печать Условный пример Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Отчет о потреблении ресурсов группой объектов имеет следующий вид: В этом отчете могут быть отражены не только те объекты, которые оборудованы приборами учета. Достаточно, чтобы имелась информация о договорных объемах потребления 51

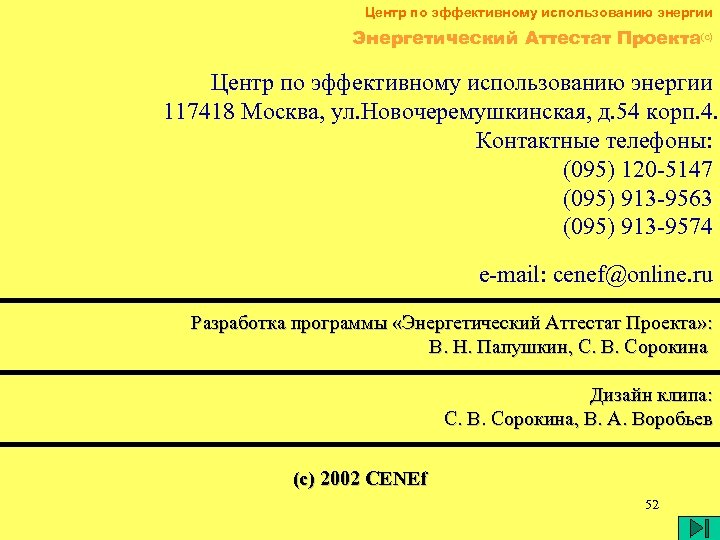

Центр по эффективному использованию энергии Энергетический Аттестат Проекта(c) Центр по эффективному использованию энергии 117418 Москва, ул. Новочеремушкинская, д. 54 корп. 4. Контактные телефоны: (095) 120 -5147 (095) 913 -9563 (095) 913 -9574 e-mail: cenef@online. ru Разработка программы «Энергетический Аттестат Проекта» : В. Н. Папушкин, С. В. Сорокина Дизайн клипа: С. В. Сорокина, В. А. Воробьев (с) 2002 CENEf 52
