Центр молодежного инновационного творчества «Центр. ИТ» МАОУ «Физико-технический лицей № 1 города Саратова» АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ЗДАНИЕМ «УЮТ» Авторы: Р. Р. Романов, А. Хутиев Руководители: к. ф. -м. н. , доцент А. С. Караваев к. ф. -м. н. , доцент С. А. Портнов Саратов 2015

Структура доклада • Цель и поставленные задачи • Команда • Структура системы «Уют» • Использованные технологии • Проекты: • • «Уют-Дверь» • • «Уют-Штора» «Уют-Свет» Видеопрезентация 2

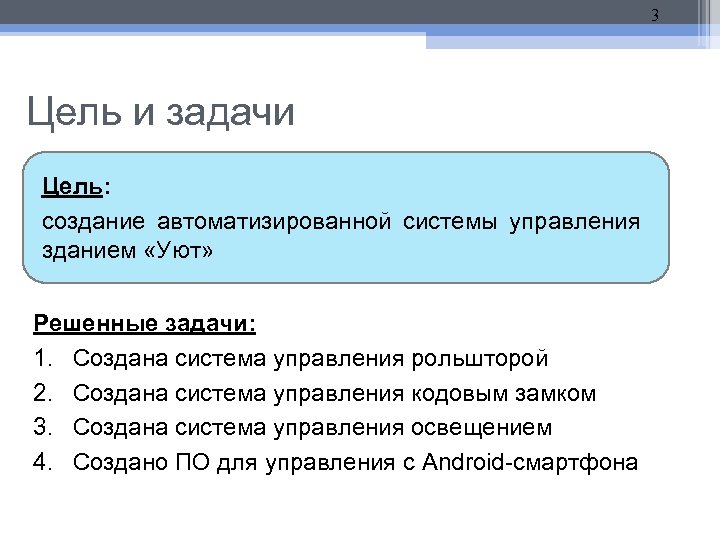

3 Цель и задачи Цель: создание автоматизированной системы управления зданием «Уют» Решенные задачи: 1. Создана система управления рольшторой 2. Создана система управления кодовым замком 3. Создана система управления освещением 4. Создано ПО для управления с Android-смартфона

4 Команда Раед Романов (1998 г. р. ) Владимир Сперанский (1998 г. р. ) Евгений Канер (1997 г. р. ) Никита Честнов (1997 г. р. ) Елизавета Лихоманова (1997 г. р. ) Неоднократные участники и призеры региональных и Всероссийских конкурсов и олимпиад Раед Романов – победитель международного конкурса «Цифровой ветер – 2014»

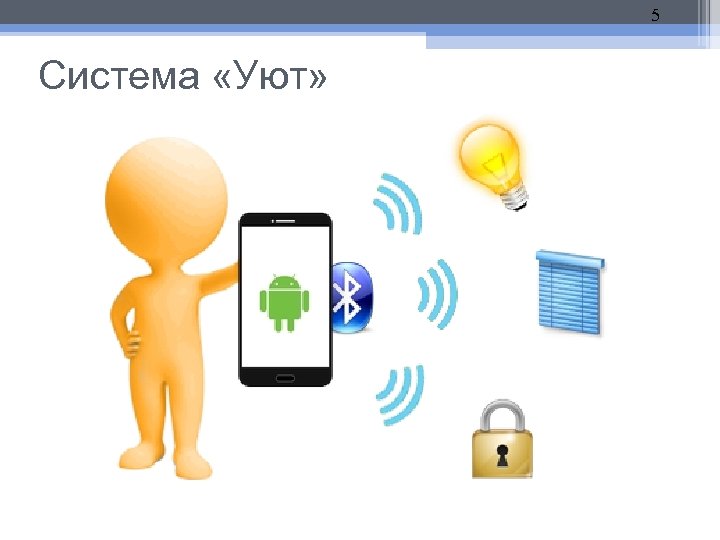

5 Система «Уют»

6 Технологии С нуля был пройден весь цикл: Механические элементы, корпуса, разработка схемы, датчики изготавливались на изготовление плат, сборка и высокотехнологичном отладка оборудовании ЦМИТ

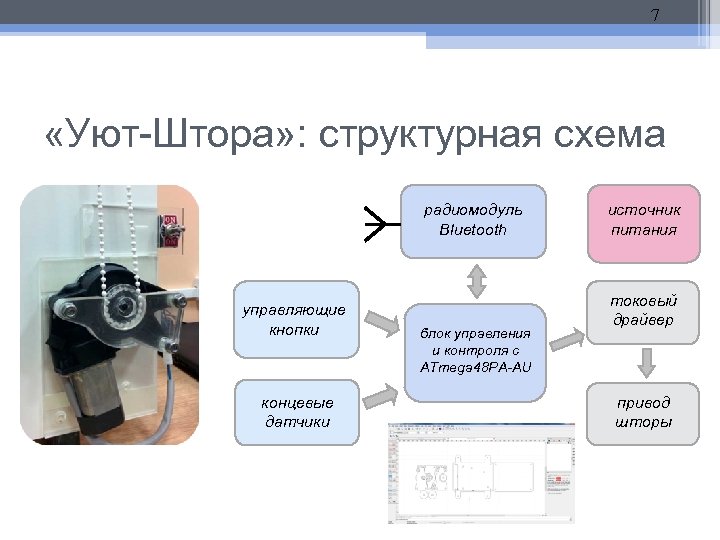

7 «Уют-Штора» : структурная схема радиомодуль Bluetooth управляющие кнопки концевые датчики блок управления и контроля с ATmega 48 PA-AU источник питания токовый драйвер привод шторы

8 «Уют-Штора» : принципиальная схема

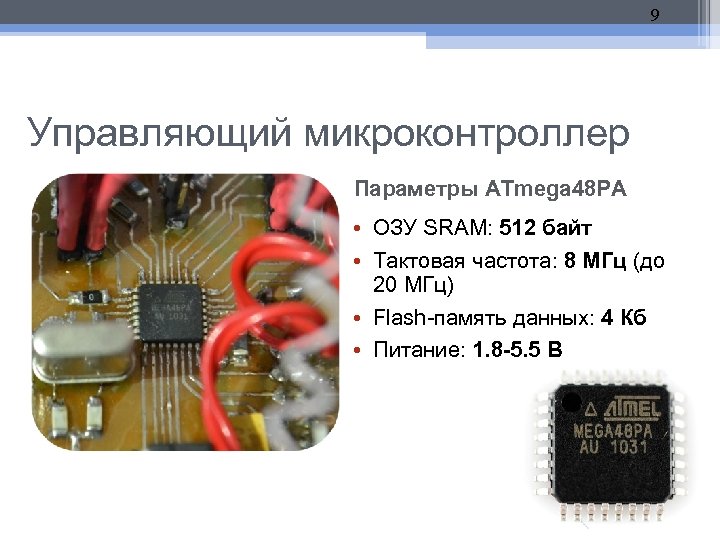

9 Управляющий микроконтроллер Параметры ATmega 48 PA • ОЗУ SRAM: 512 байт • Тактовая частота: 8 МГц (до 20 МГц) • Flash-память данных: 4 Кб • Питание: 1. 8 -5. 5 В

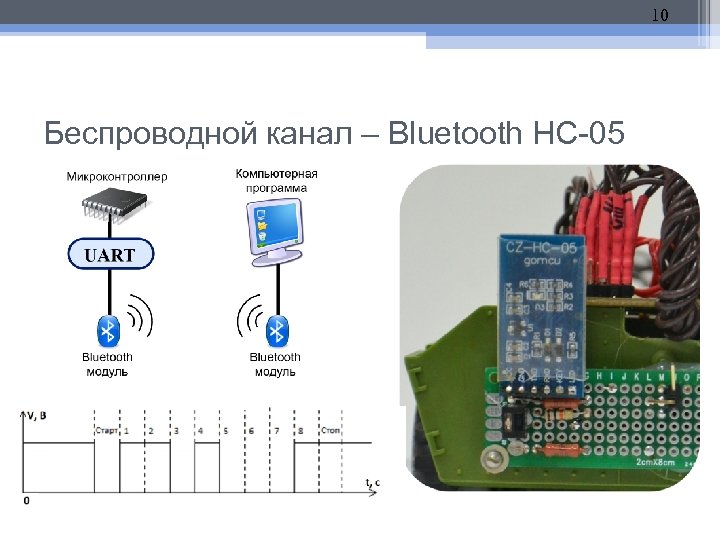

10 Беспроводной канал – Bluetooth HC-05

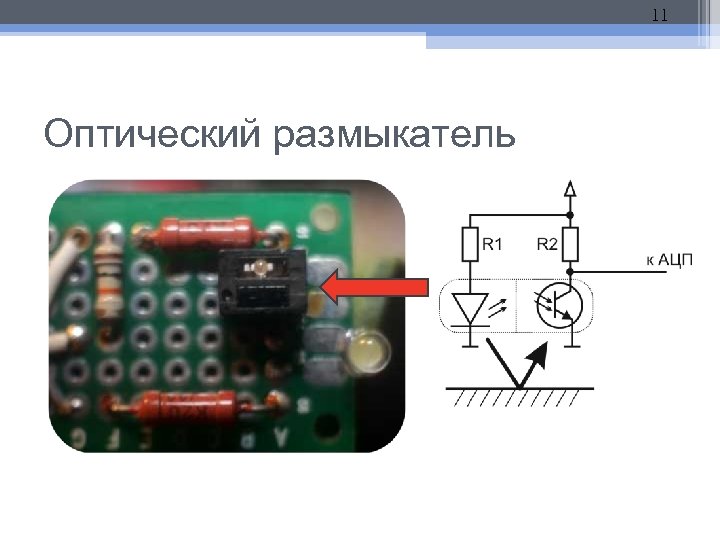

11 Оптический размыкатель

12 «Уют-Дверь» : структурная схема радиомодуль Bluetooth блок управления и контроля с ATmega 48 PA-AU источник питания электронный ключ привод замка клавиатура блок динамической индикации

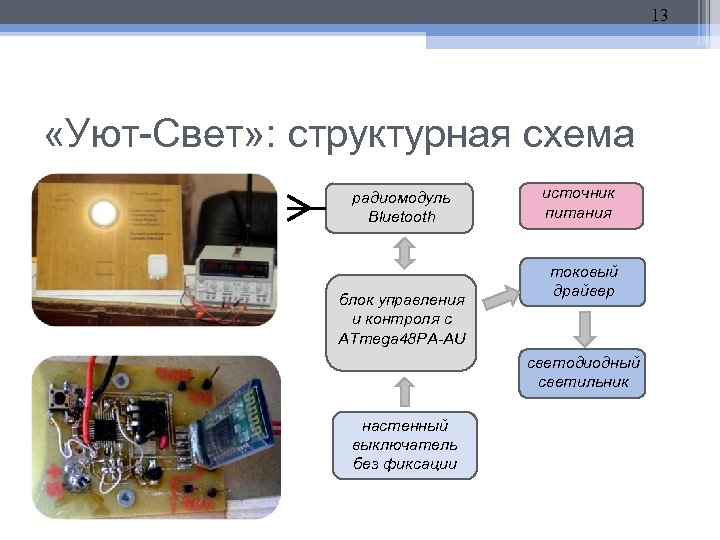

13 «Уют-Свет» : структурная схема радиомодуль Bluetooth блок управления и контроля с ATmega 48 PA-AU источник питания токовый драйвер светодиодный светильник настенный выключатель без фиксации

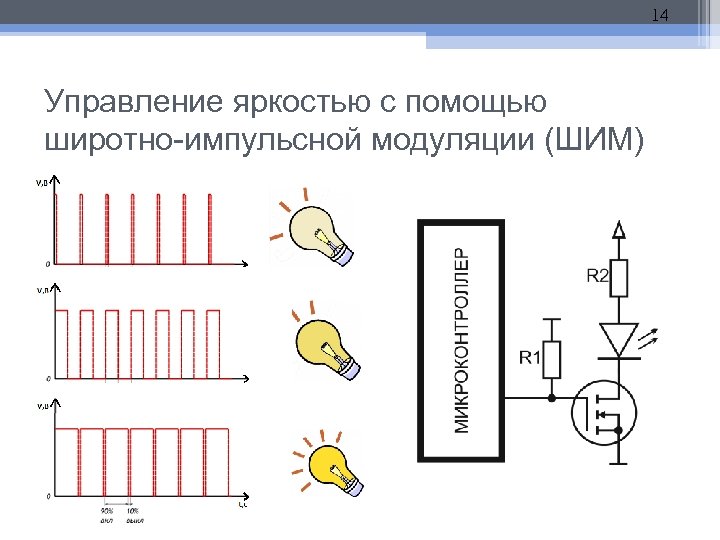

14 Управление яркостью с помощью широтно-импульсной модуляции (ШИМ)

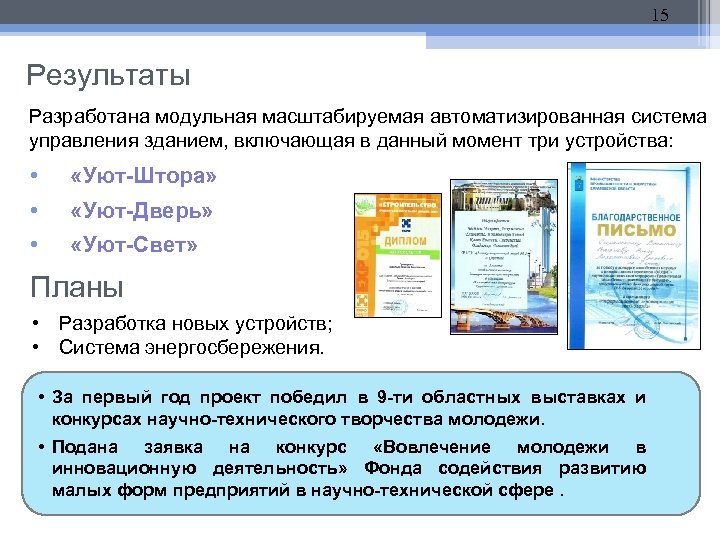

15 Результаты Разработана модульная масштабируемая автоматизированная система управления зданием, включающая в данный момент три устройства: • «Уют-Штора» • «Уют-Дверь» • «Уют-Свет» Планы • Разработка новых устройств; • Система энергосбережения. • За первый год проект победил в 9 -ти областных выставках и конкурсах научно-технического творчества молодежи. • Подана заявка на конкурс «Вовлечение молодежи в инновационную деятельность» Фонда содействия развитию малых форм предприятий в научно-технической сфере.
